华普物联-T200

1. 设备简介

支持 MQTT 协议，TCP协议；每路连接分别支持一路 socket 备份；支持注册包，心跳包数据；
支持MODBUS转JSON，支持变量个数128
多种参数设置方式：网络、串口 AT 指令和电脑端设置软件配置；
支持 RS232 和 RS485 两种接口，使用更方便；
支持 12~36V 宽电压供电；多种指示灯，状态判断方便准确；
工业级设计，软、硬件看门狗，超高可靠性。

2. 设备接入

硬件准备：

HP-ERS-T200V2 设备一台（网口版本：含网线）
DC12V 1A 电源适配器三个（接真实子设备需要两个）
串口（或 USB）转 RS485 接头一个
电脑一台
RS485 AB线若干（测试时普通电线即可）

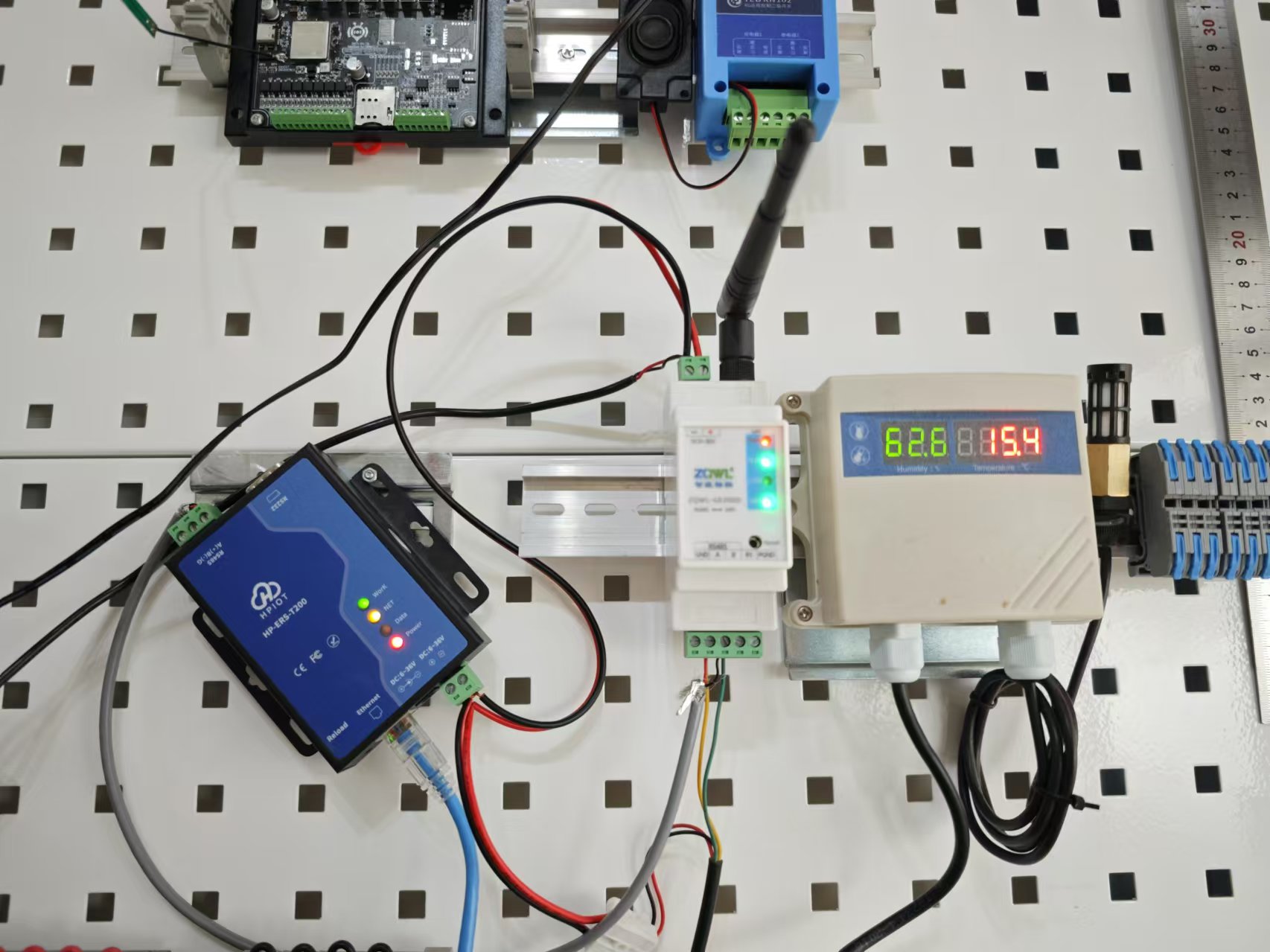

如果需要测试真实设备上报，则需要增加Modbus子设备

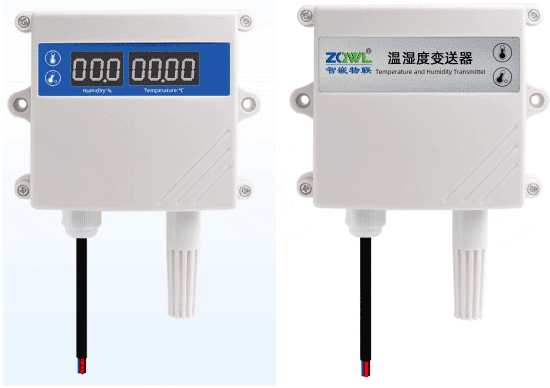

温湿度变送器、空气质量变送器等等

软件准备：

设备接入示意图如下：
华普 T200 设备接入示意

2.1. 设备配网

设备机身默认IP地址为：192.168.1.200 (设备机身侧可见)
把设备接入到PC电脑所在的网络中(需要和电脑在同一个网络)。

2.1.1. 如果需要更改设备的IP地址，则使用配置工具 HP-Ethernet-Tool V0.0.10.exe

若使用默认IP（192.168.1.200），2.1.1配置可忽略
在确保设备接入与PC电脑端同一个网络的情况下，打开工具，进行搜索，如下图所示

搜索设备后，对设备IP进行更改设置如下：设备IP可以设置为 192.168.x.xxx,其他默认
其中MAC为设备机身侧的MAC号码。

至此，设备的IP地址已经修改完成。

3. 使用 Modbus slave 软件模拟子设备接入该DTU设备

3.1. 硬件接线以及仿真软件配置

硬件侧环境配置如下：
硬件接线与仿真软件环境

USB转485接口工具插入电脑后，查看端口占用情况，我的电脑情况如下：
查看 USB 转 485 端口占用

上面USB转485工具使用的端口是COM5， Modbus Slave 仿真模拟器模拟Modbus子设备，配置如下：
PS：此处设置的串口参数，必须和网关设备RS485的串口参数一致。
Modbus Slave 串口参数设置

然后设置寄存器，以及寄存器的值。演示案例设置了0-4 、5个寄存器，值分别设置为 10-50，如下图所示：
Modbus Slave 寄存器设置

我们为了演示多个子设备的情况，因此按照上面的再增加一个子设备的配置，如下
第二个子设备寄存器配置

最终配置如下：
双从机最终配置

3.2. 平台配置

3.2.1. 创建网关产品

设置好子设备仿真模拟器后，配置一下云平台。

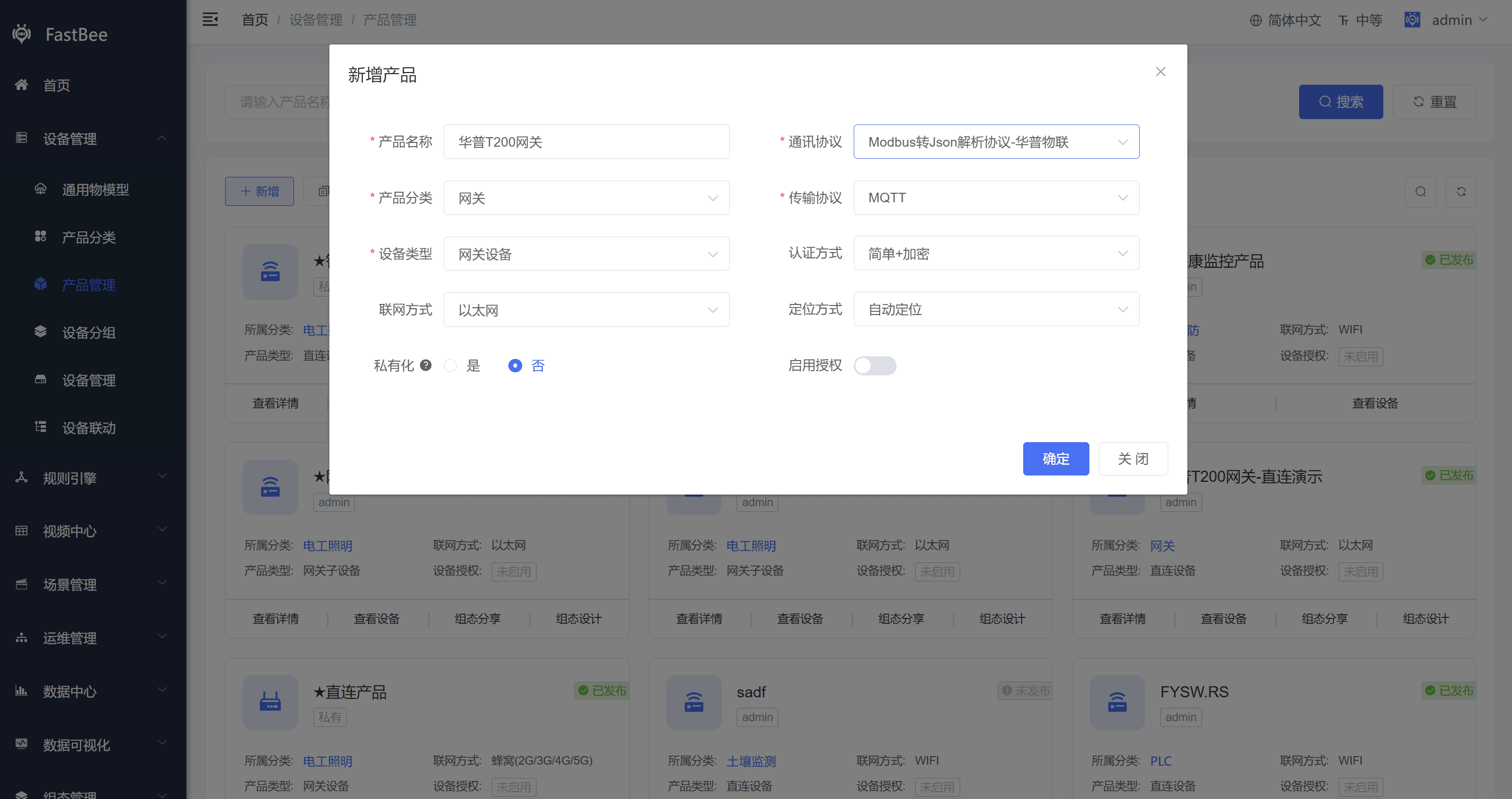

这里演示网关连接多个子设备（从机），产品类型选择网关设备，通讯协议选择Modbus转Json解析协议-华普物联，直接创建产品

3.2.2. 创建子设备产品

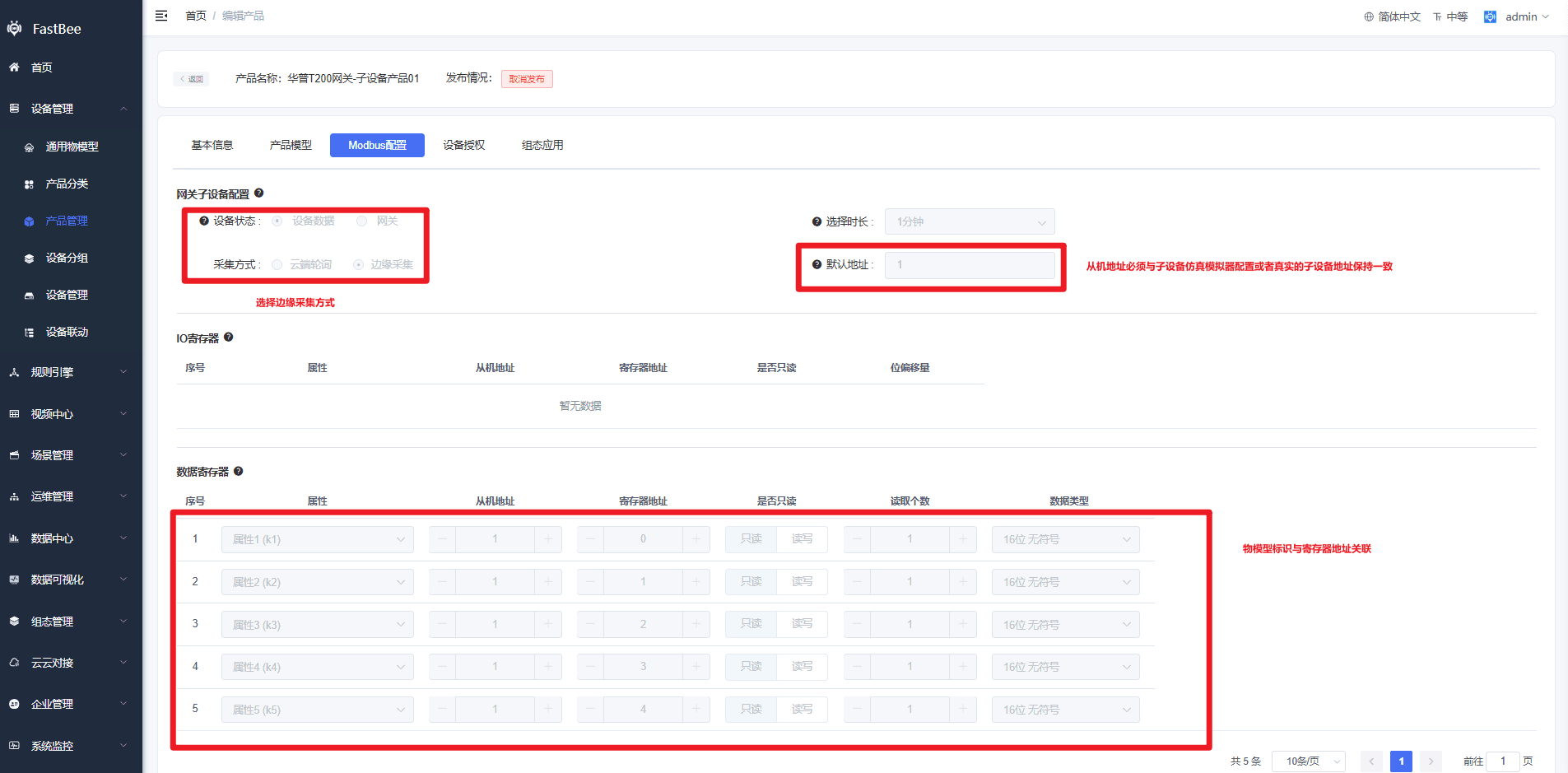

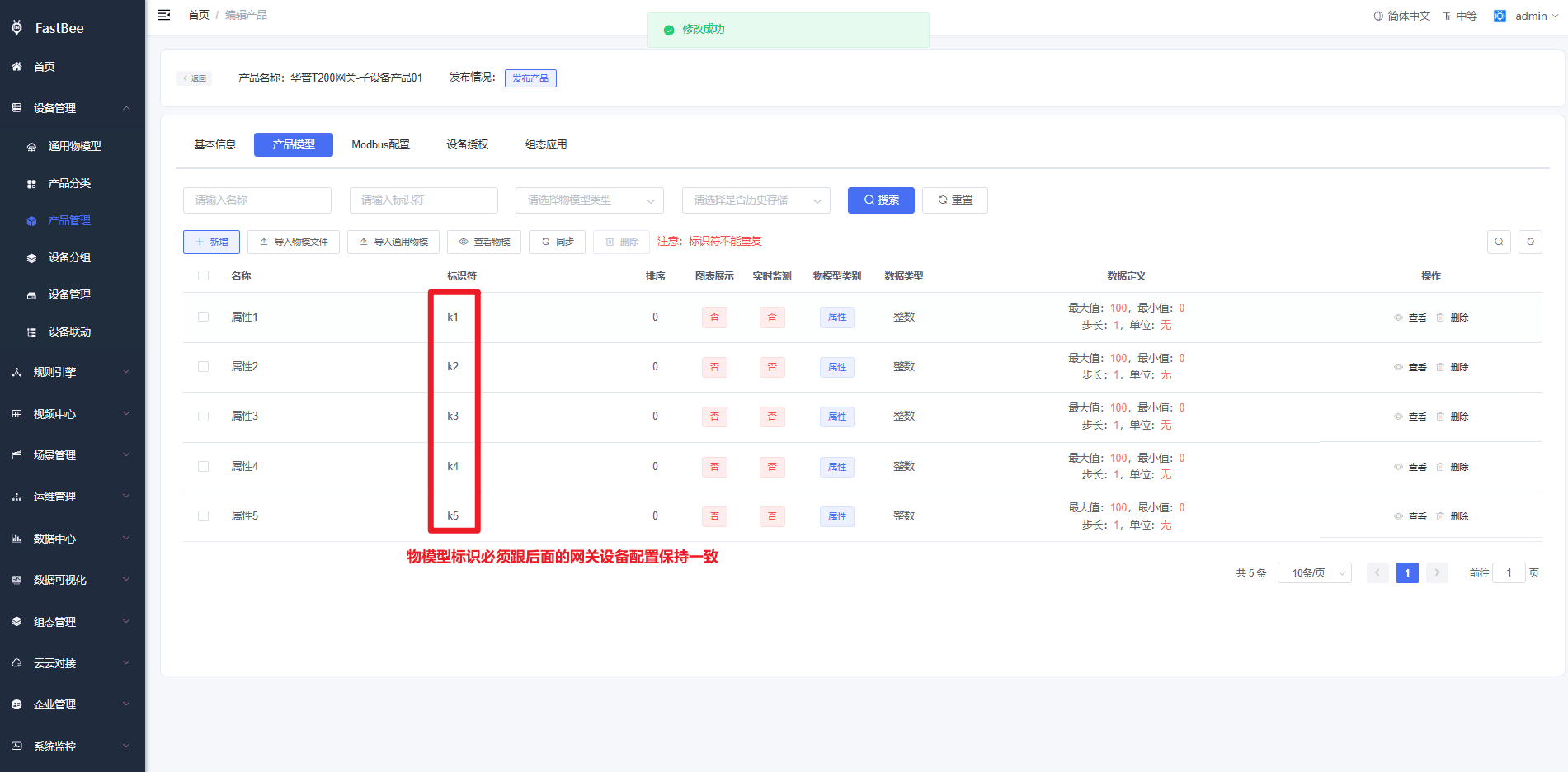

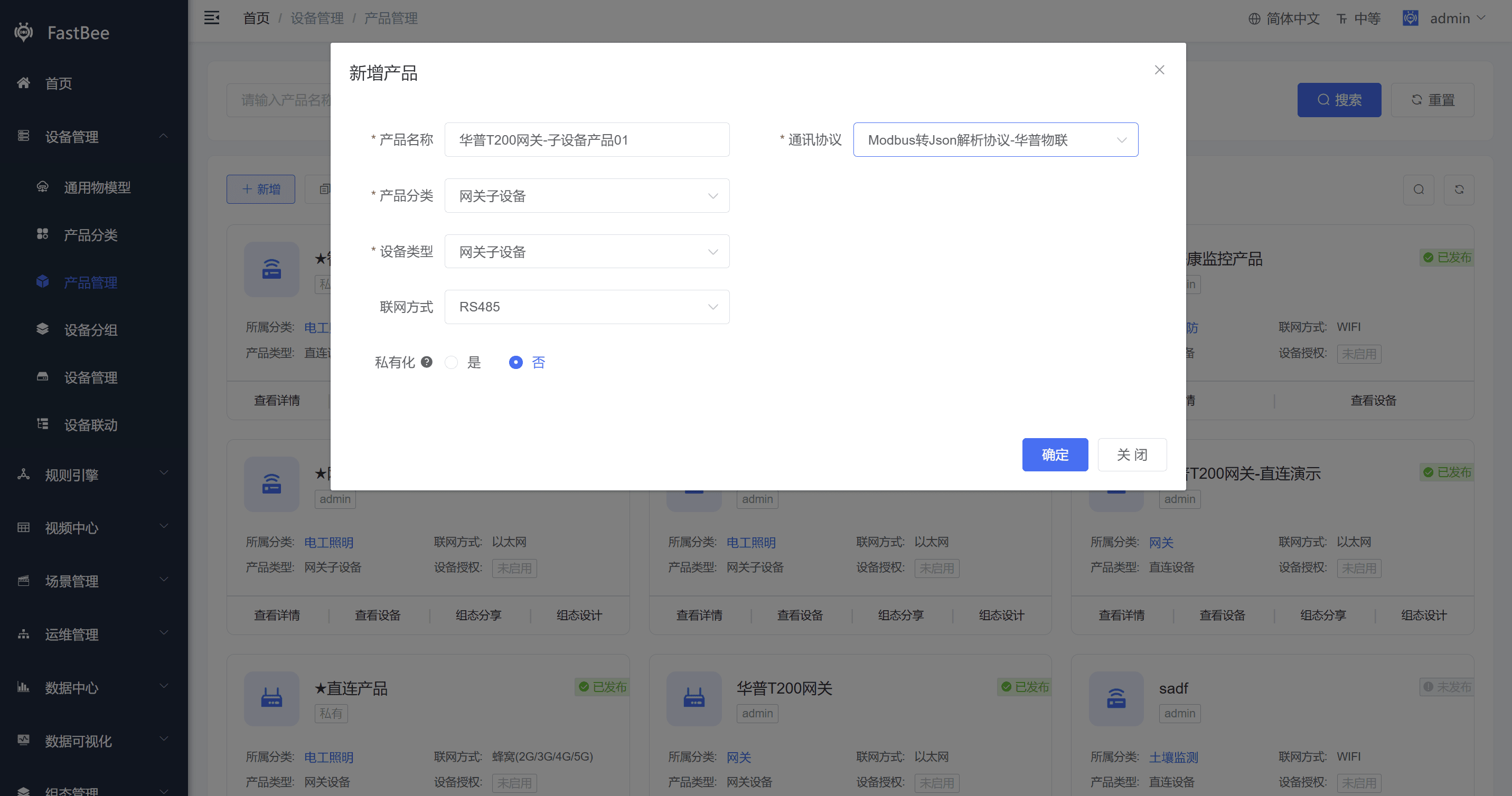

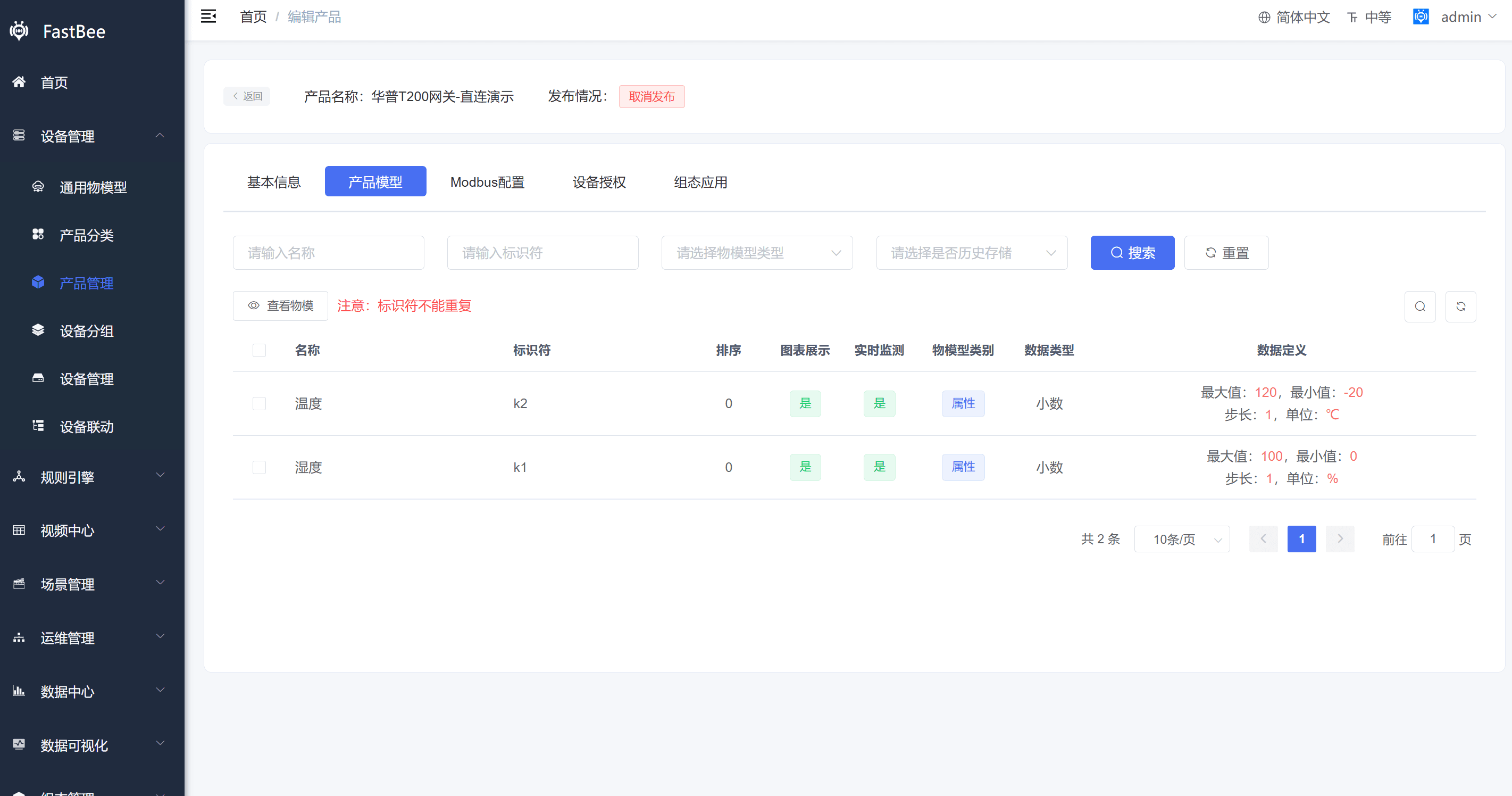

创建子设备（从机）产品 01，选择边缘网关方式，从机地址是1，物模型k1-k5

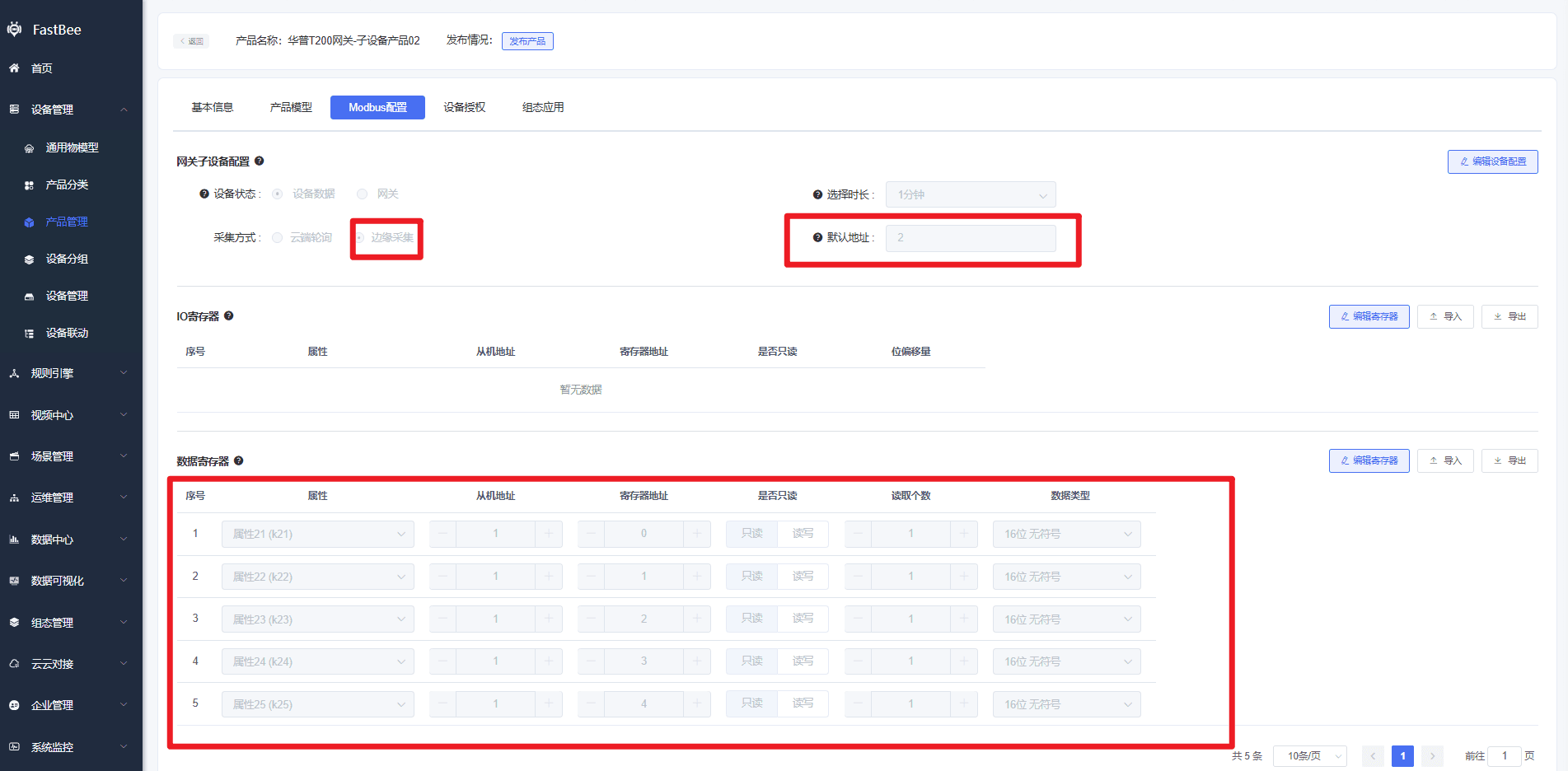

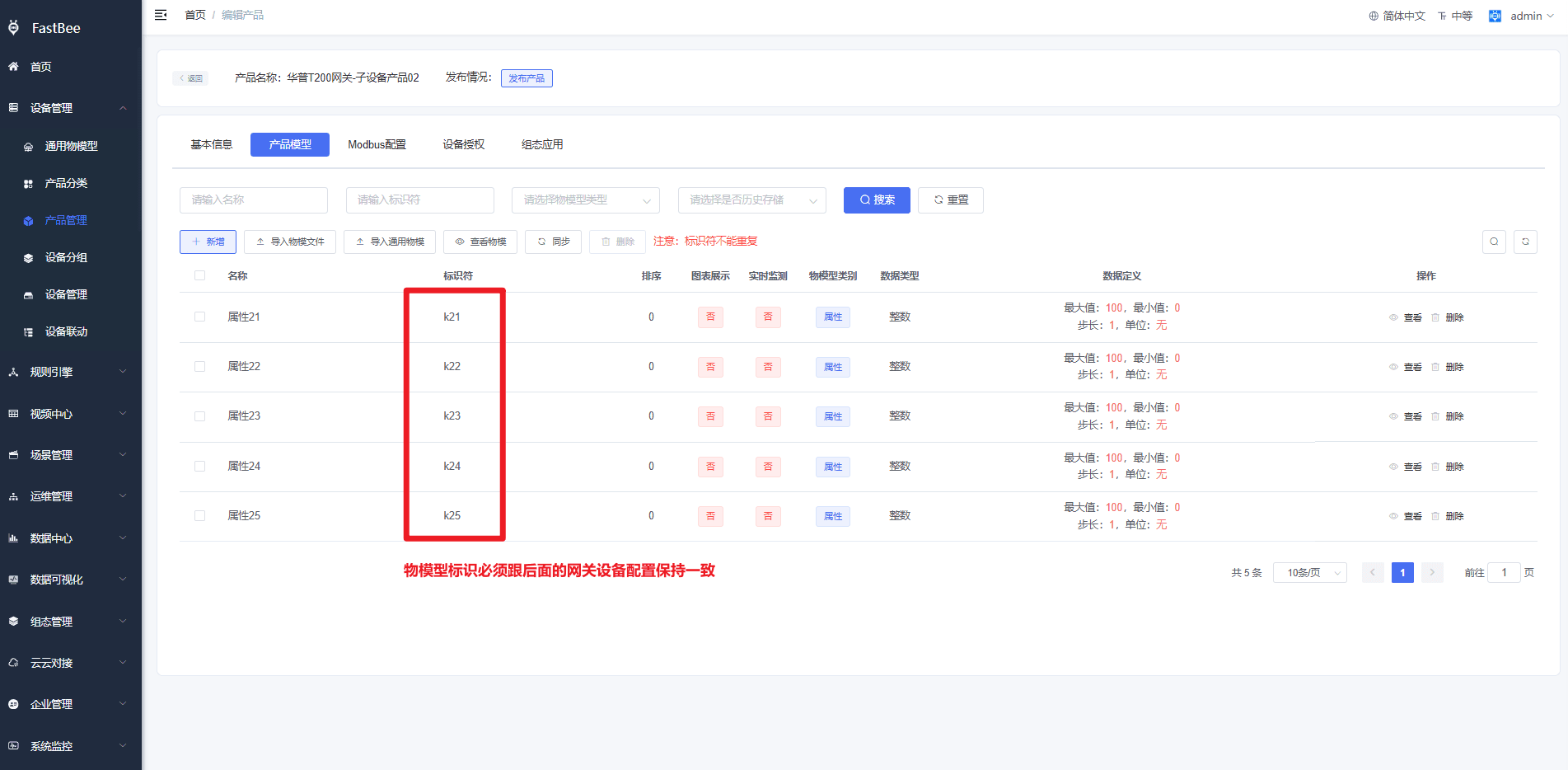

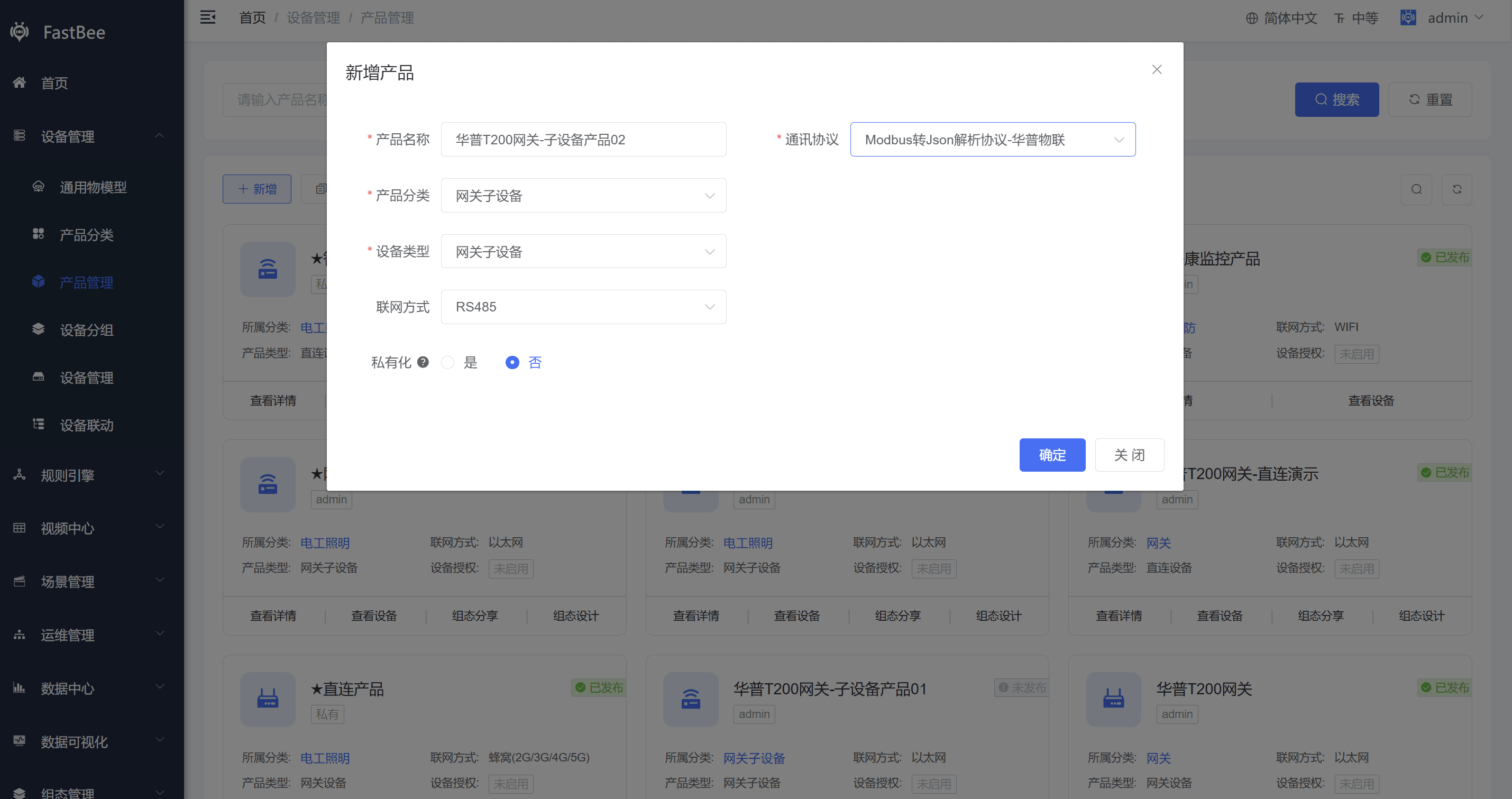

创建子设备（从机）产品 02，选择边缘网关方式，从机地址是2，物模型k21-k25

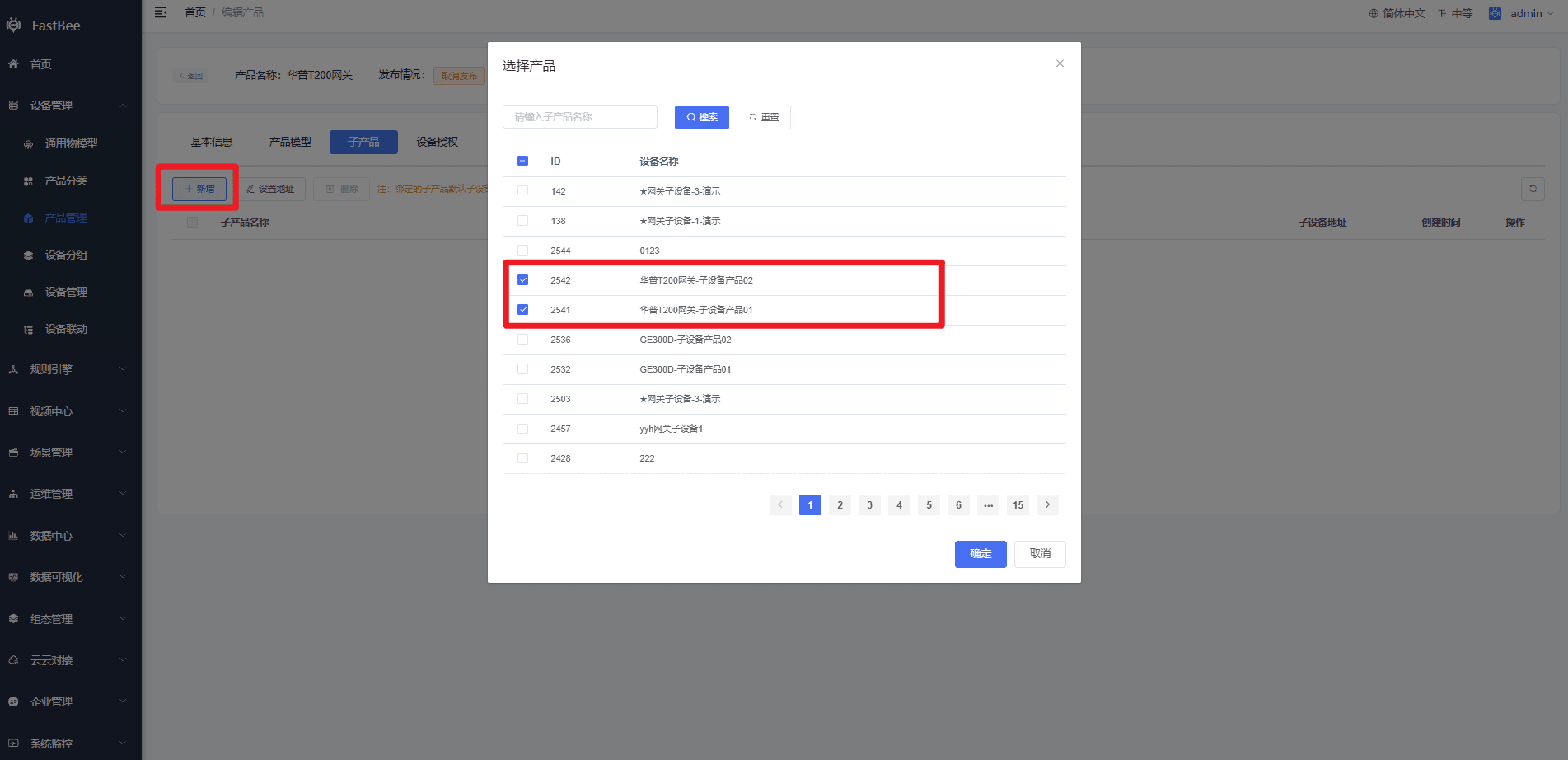

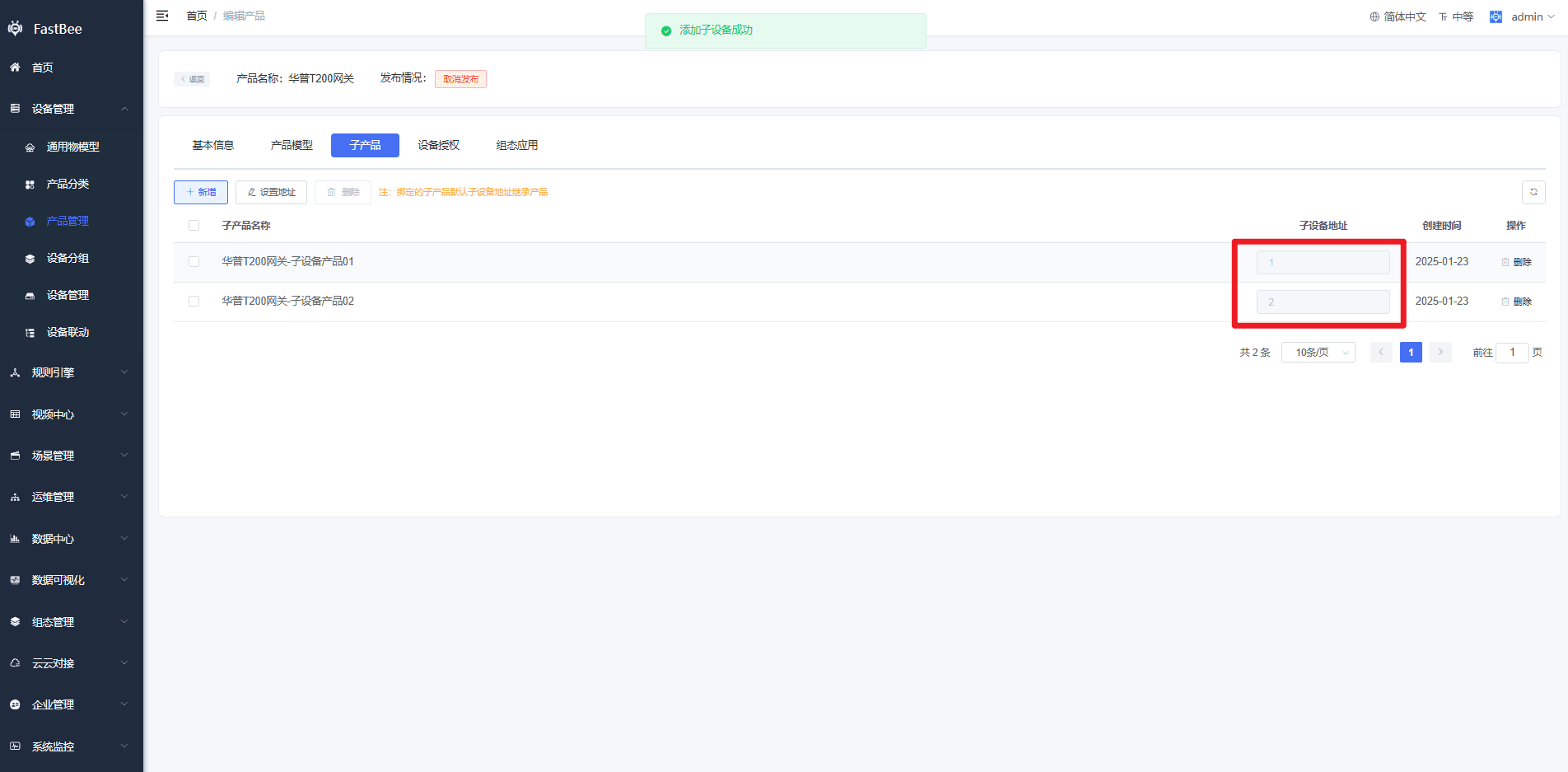

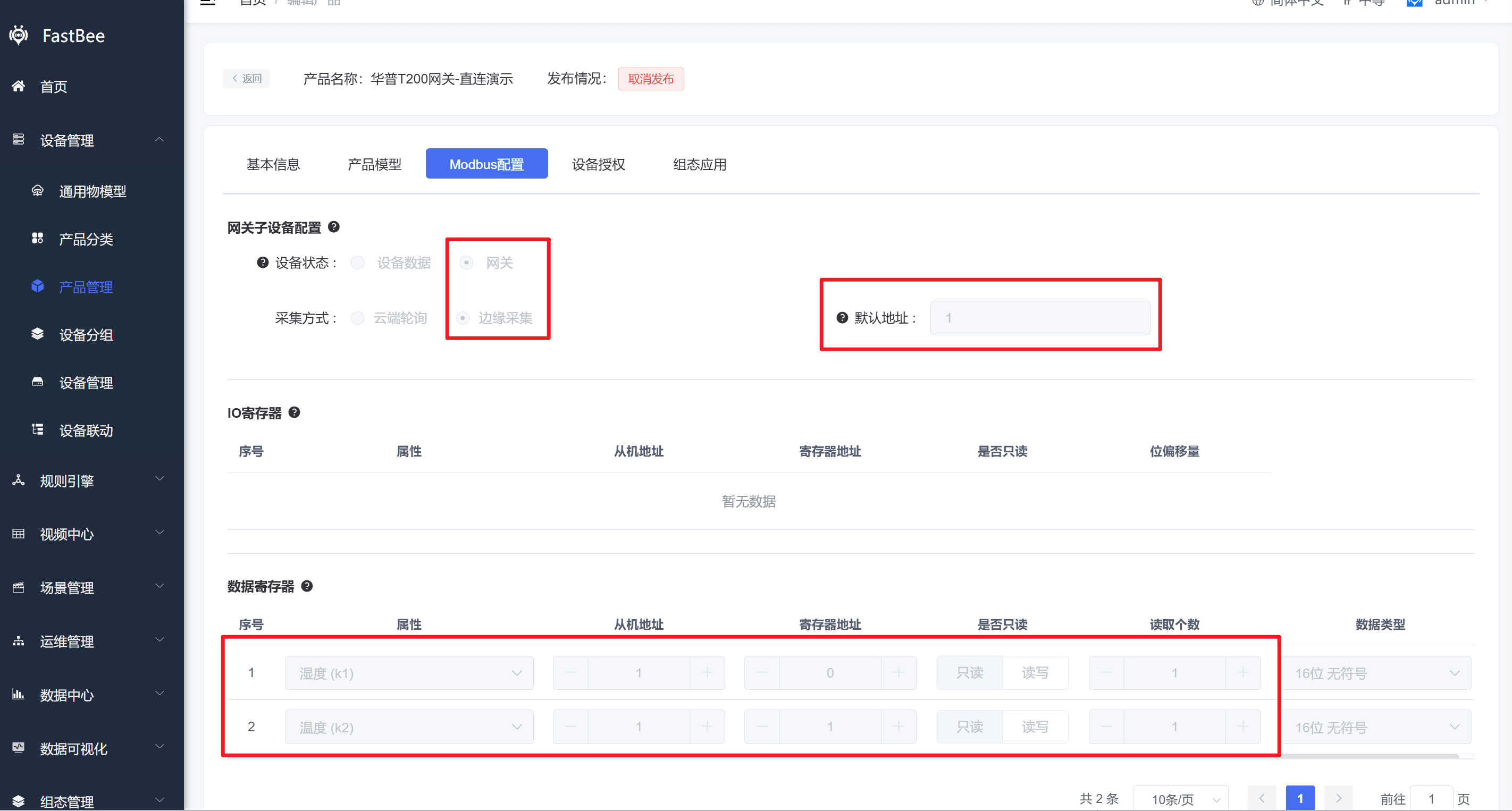

网关产品绑定子设备产品，配置好从机地址，可以不用绑定，只是这儿绑定后建网关时会生成相应的子设备

3.2.3. 创建网关设备

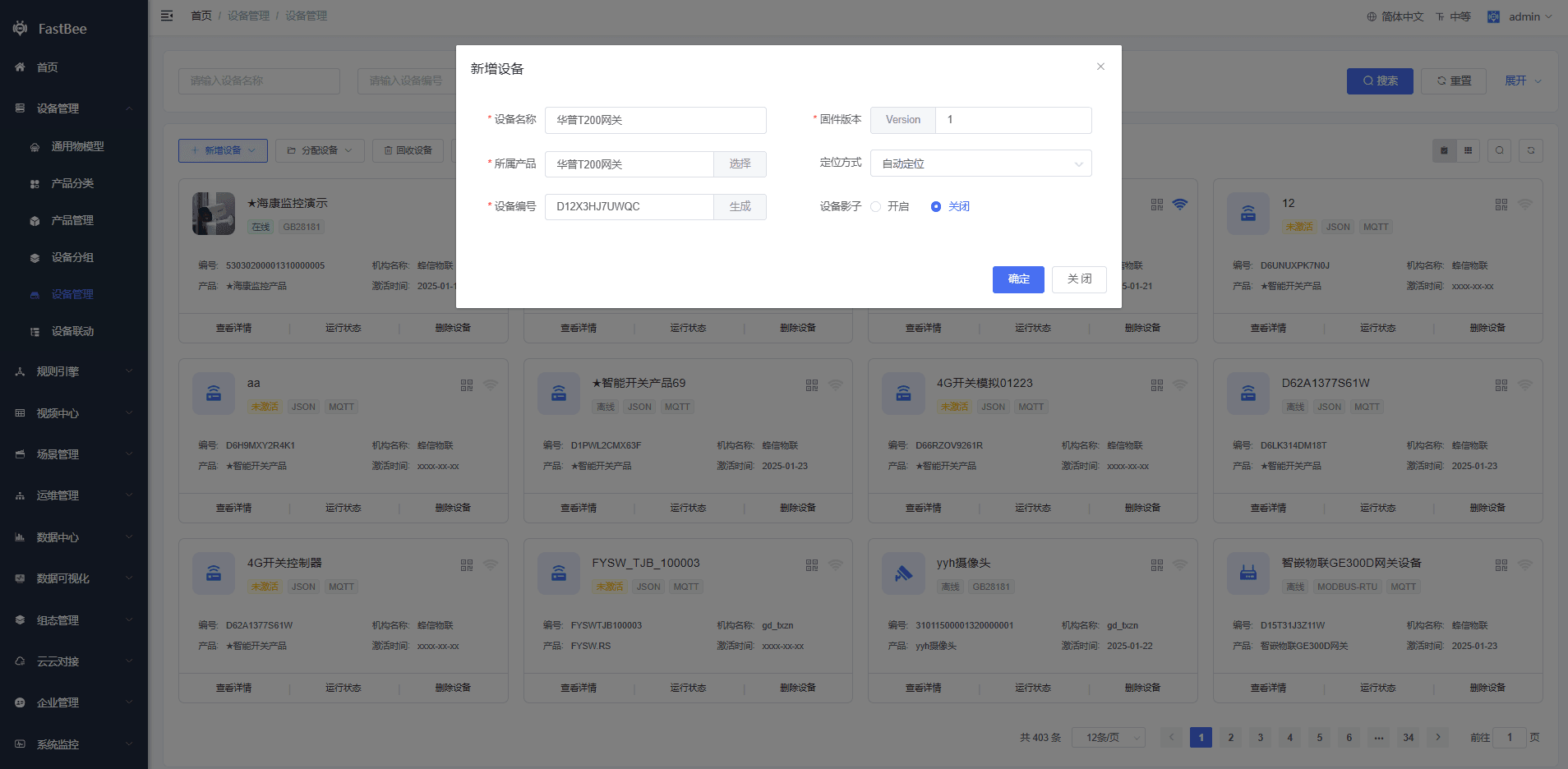

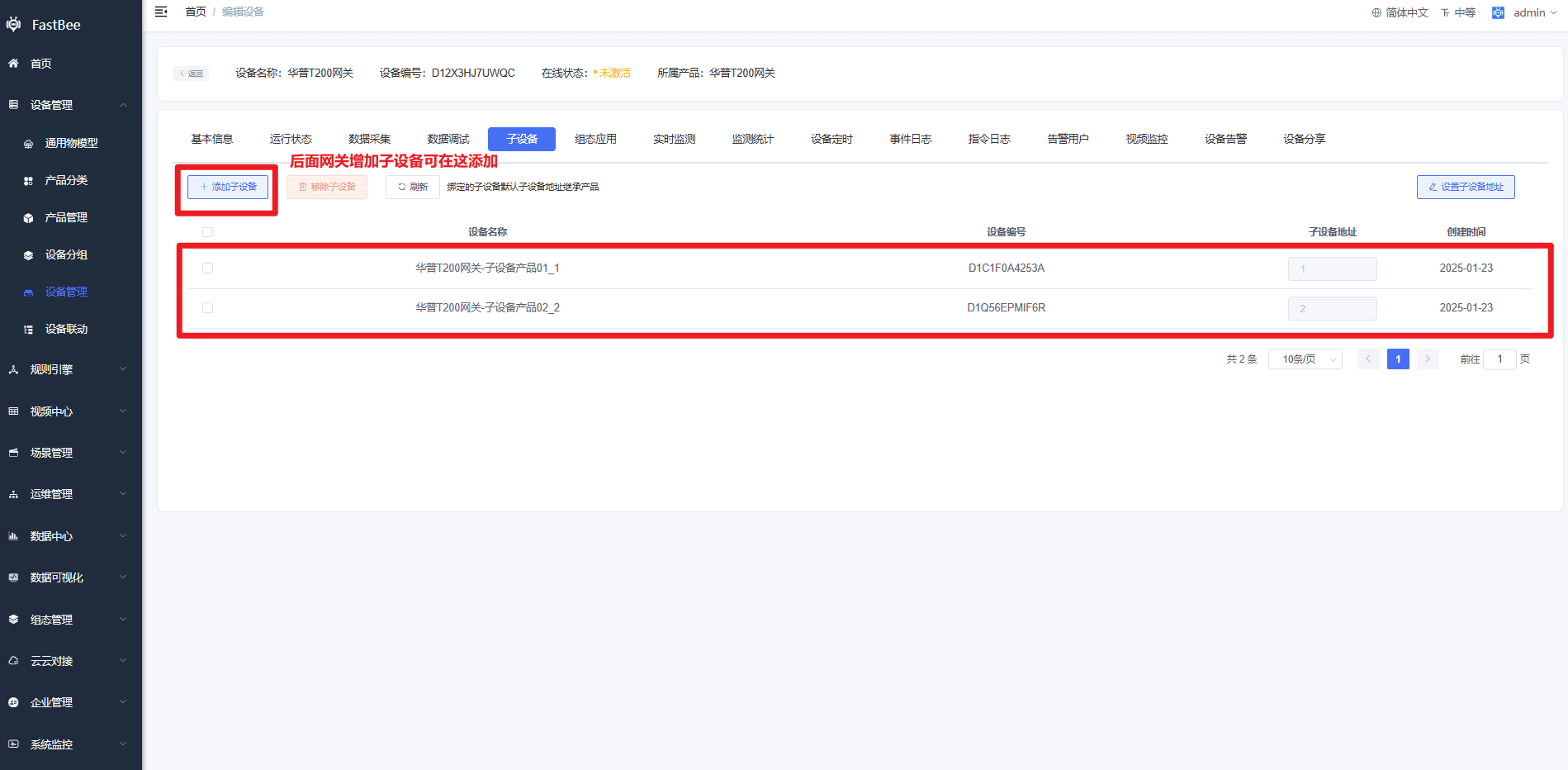

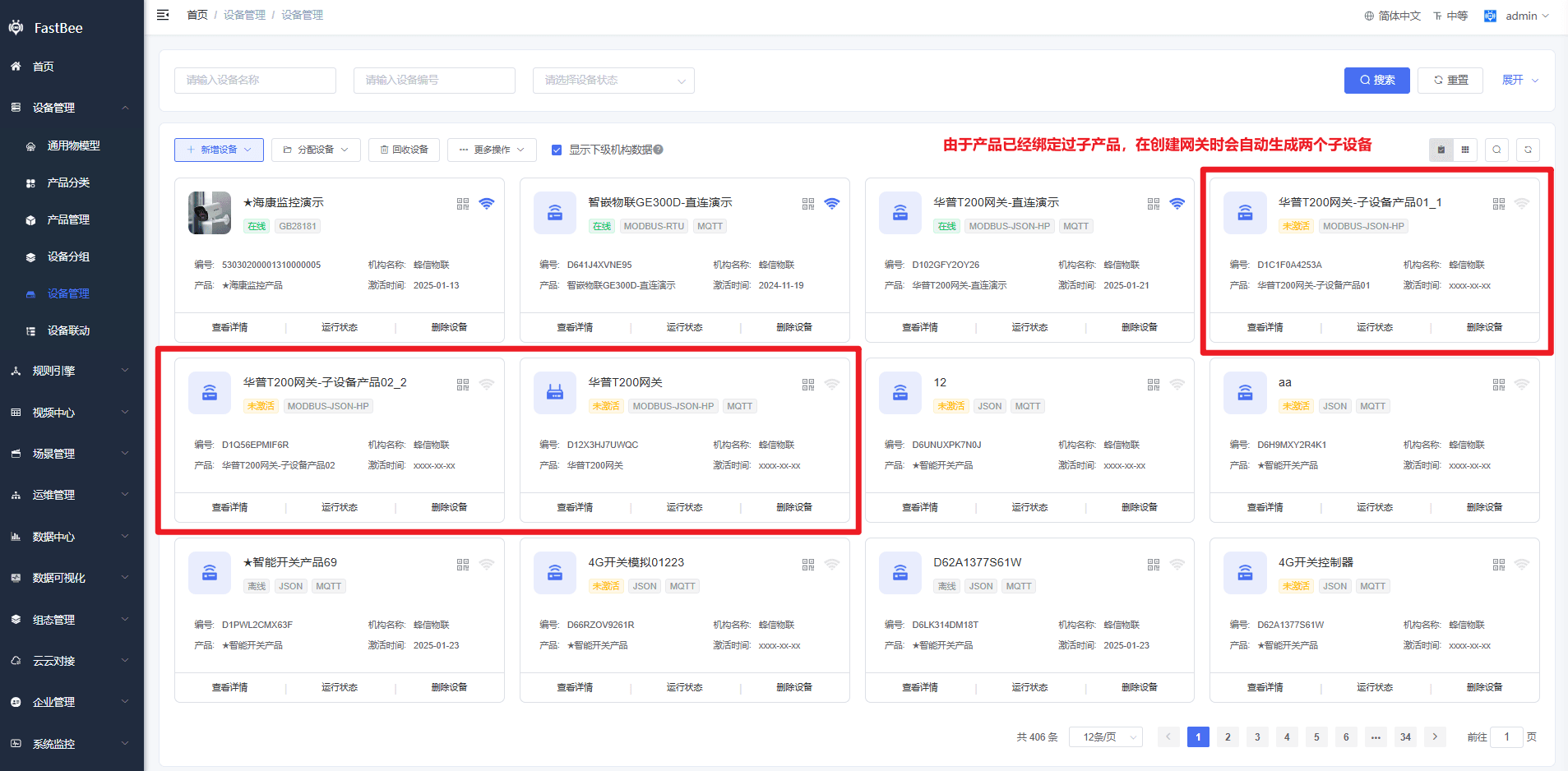

由于网关产品绑定了子产品，创建网关设备会同时生成两个子设备，并绑定

3.3. 设备侧配置

3.3.1. 浏览器配置设备

如果设备IP没有更改，在浏览器输入 192.168.1.200，如果更改了，则输入更改后的IP地址，示例图如下：

PS：这里的RS485配置参数，要跟子设备仿真软件配置的一致

3.3.2. 配置设备MQTT连接信息

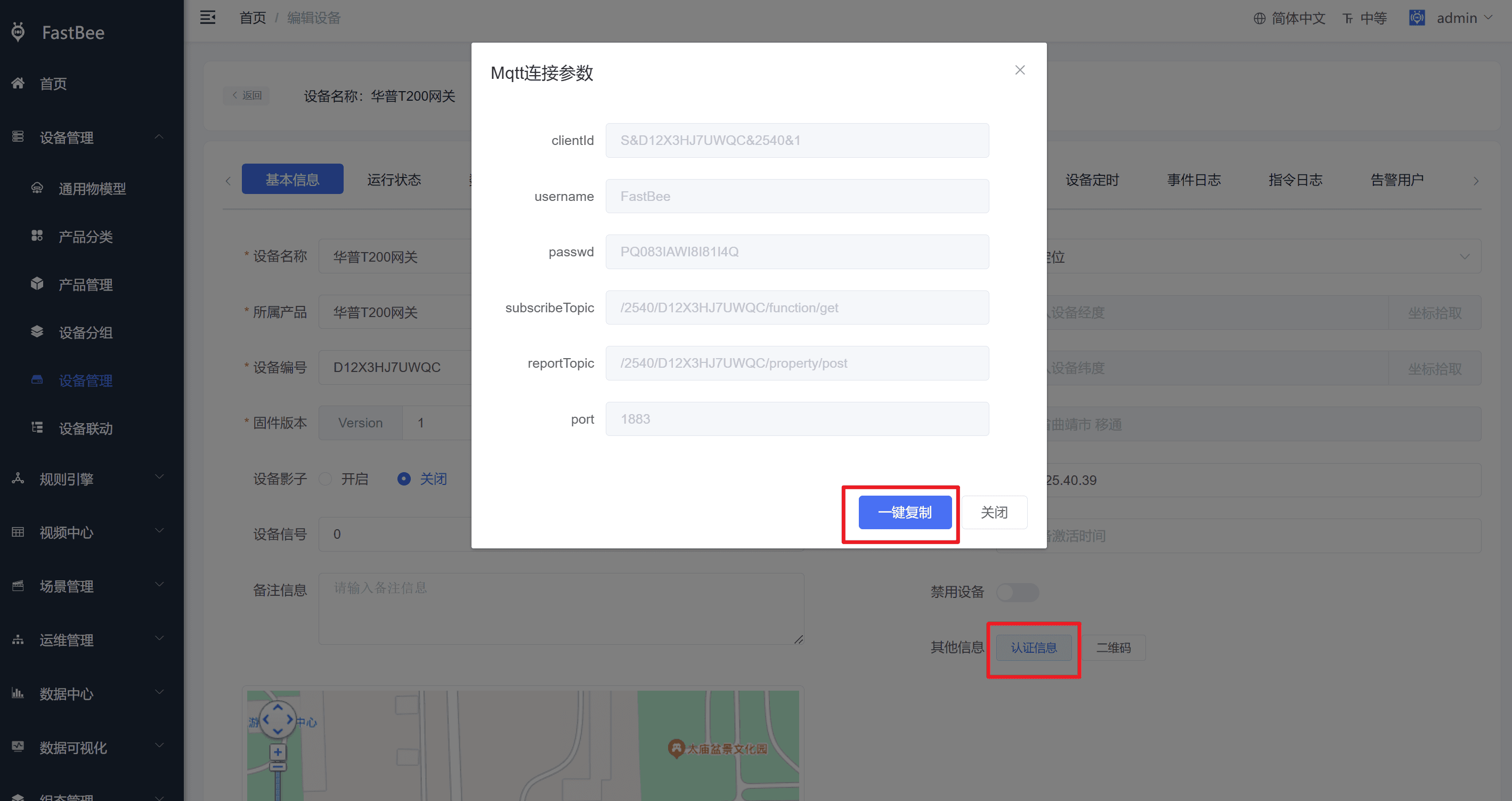

平台侧查看设备基础信息- 认证信息

内容如下：分别是 clientId、username、password、subscribeTopic、reportTopic、port

{
  clientId:S&D12X3HJ7UWQC&2540&1,
  username:FastBee,
  passwd:PQ083IAWI8I81I4Q,
  subscribeTopic:/2540/D12X3HJ7UWQC/function/get,
  reportTopic:/2540/D12X3HJ7UWQC/property/post,
  port:1883
}

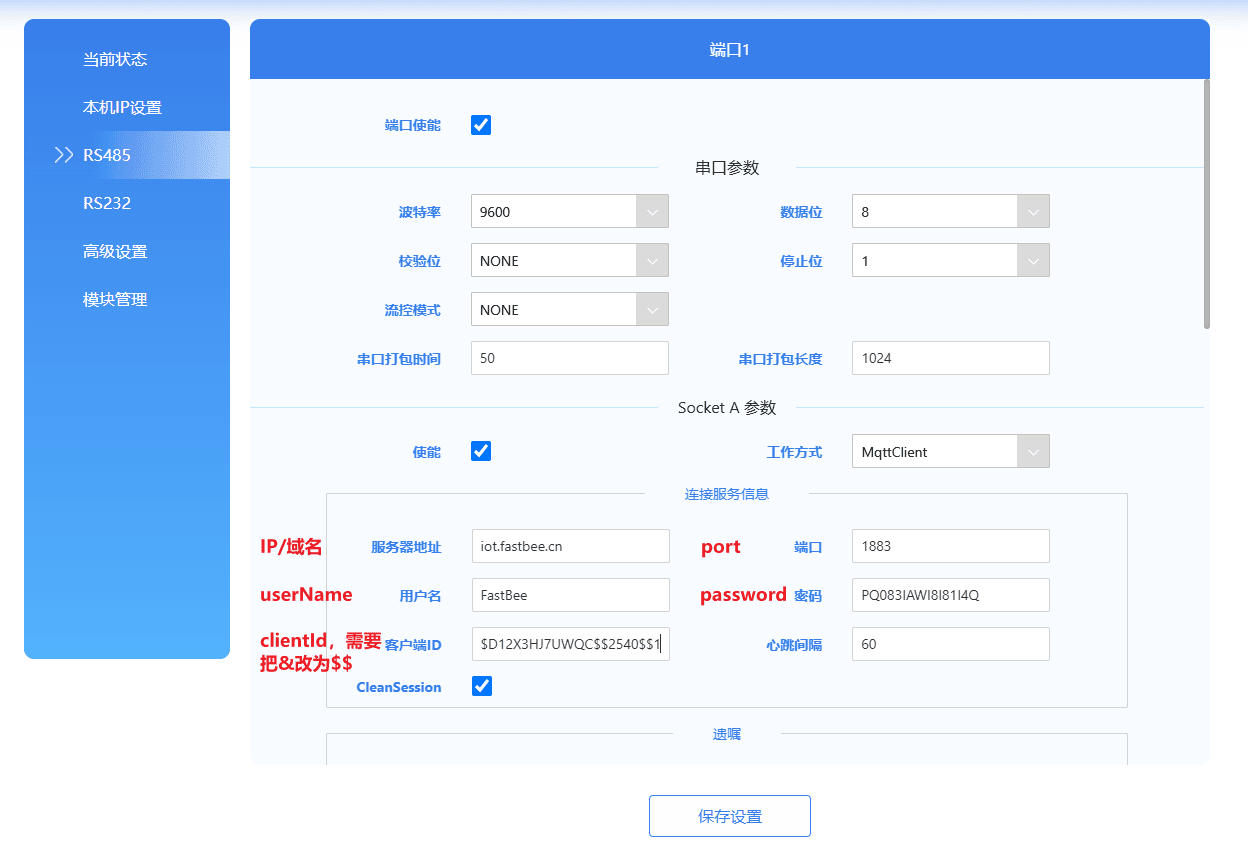

3.3.2.1 配置设备的连接信息

PS：这里的clientId中 & 需要替换为 $$ S&D12X3HJ7UWQC&2540&1 ----> S$$D12X3HJ7UWQC$$2540$$1

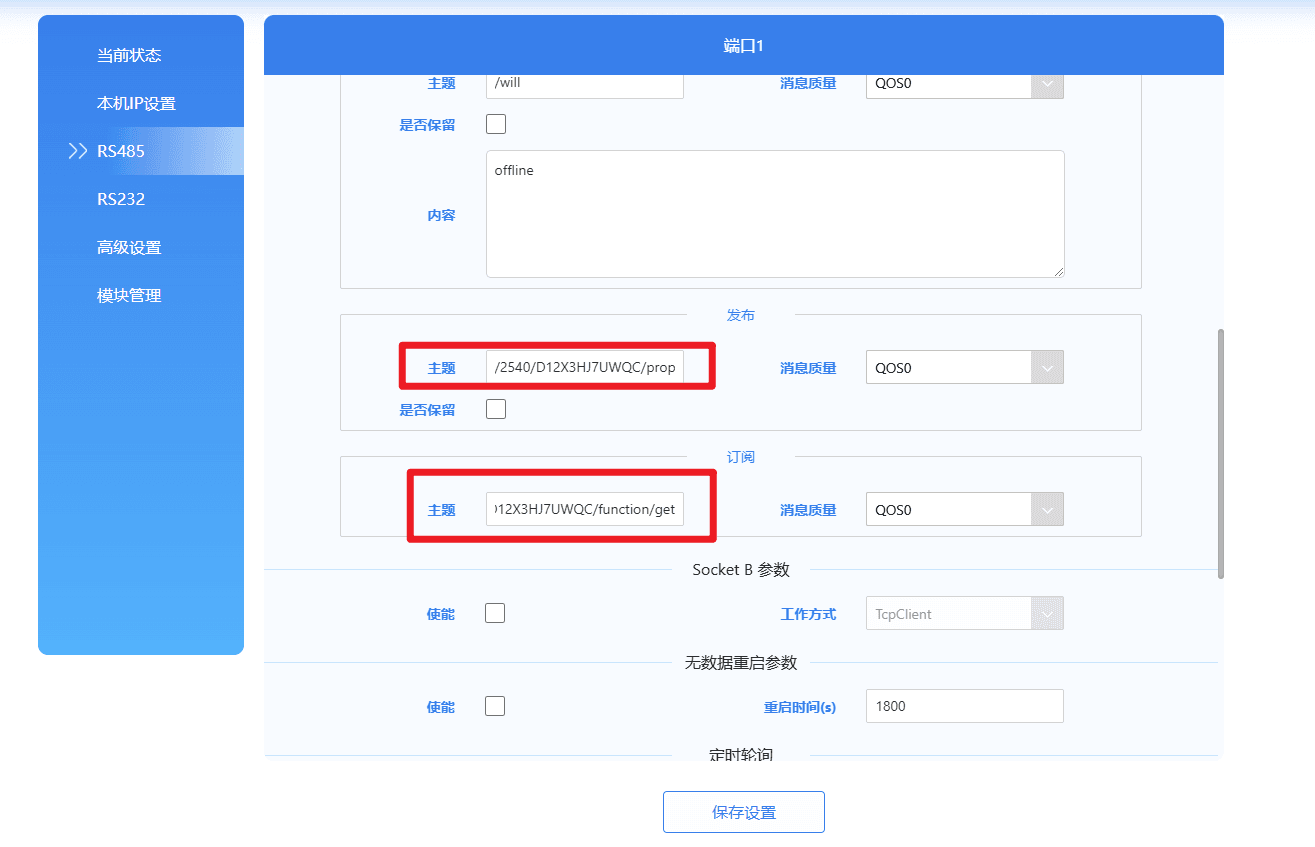

3.3.2.2. 配置MQTT的发布/订阅主题

主题如果要自己定义，可以根据平台规则引擎转换。
发布主题：设备 --> 云平台

主题组成如下 /{productId}/{clientId}/property/post
示例值：    /2540/D12X3HJ7UWQC/property/post

订阅主题：云平台 ---> 设备

主题组成如下 /{productId}/{clientId}/function/get
示例值：    /2540/D12X3HJ7UWQC/function/get

3.3.2.3. 定时轮询配置

定时轮询模式，选择蜂信Modbus转JSON
定时时间，单位是秒，每个属性上报的采集时间间隔，按需设置
设置数据点，一共支持200个
使能，先勾选使能，才可以配置
关键字与寄存器地址：如k1 与寄存器地址0是绑定关系 、与云平台配置采集点模板中 子设备01中的物模型k1需要一致
从站地址：需要与云平台采集点模板的从机地址一致
寄存器地址：子设备的数据点
功能码：如03功能码：读保持寄存器，还有 01 、02 、 04、10 等
数据格式： Modbus中的数据格式，按照子设备的规定来选用即可，一般默认为 16位有符号

配置从机2的 5个采集点，如下：
从机 2 定时轮询配置

操作完成后，需要重启设备让配置生效：
保存轮询配置并重启设备

我们可以看看仿真软件，是否有日志：如果有说明配置成功
仿真软件日志确认配置成功

3.4. 设备实时采集情况

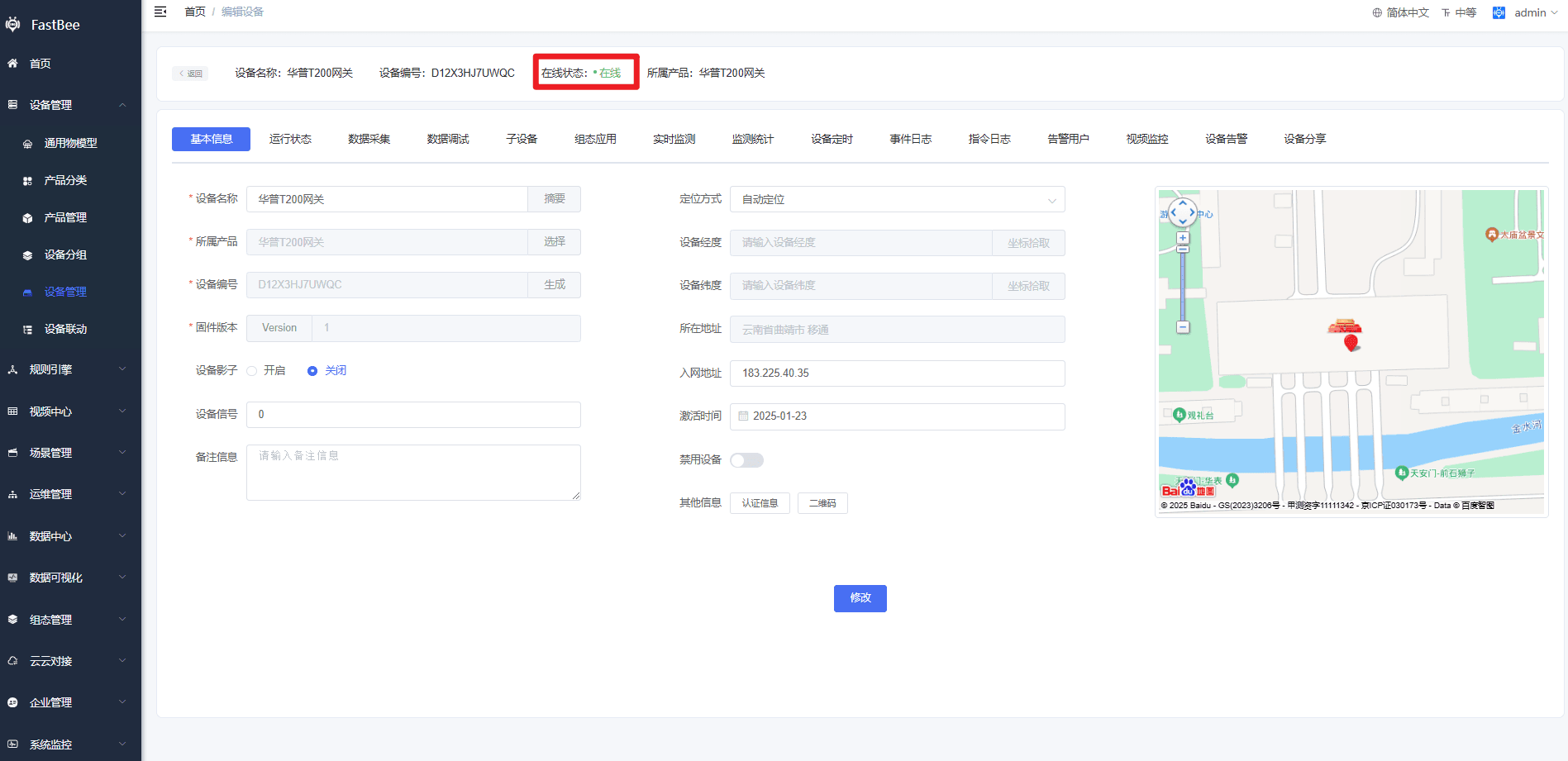

可以看到设备已经在线
设备在线状态

再看看两个子设备的上报情况：
仿真设备设置的值：
仿真设备设置值

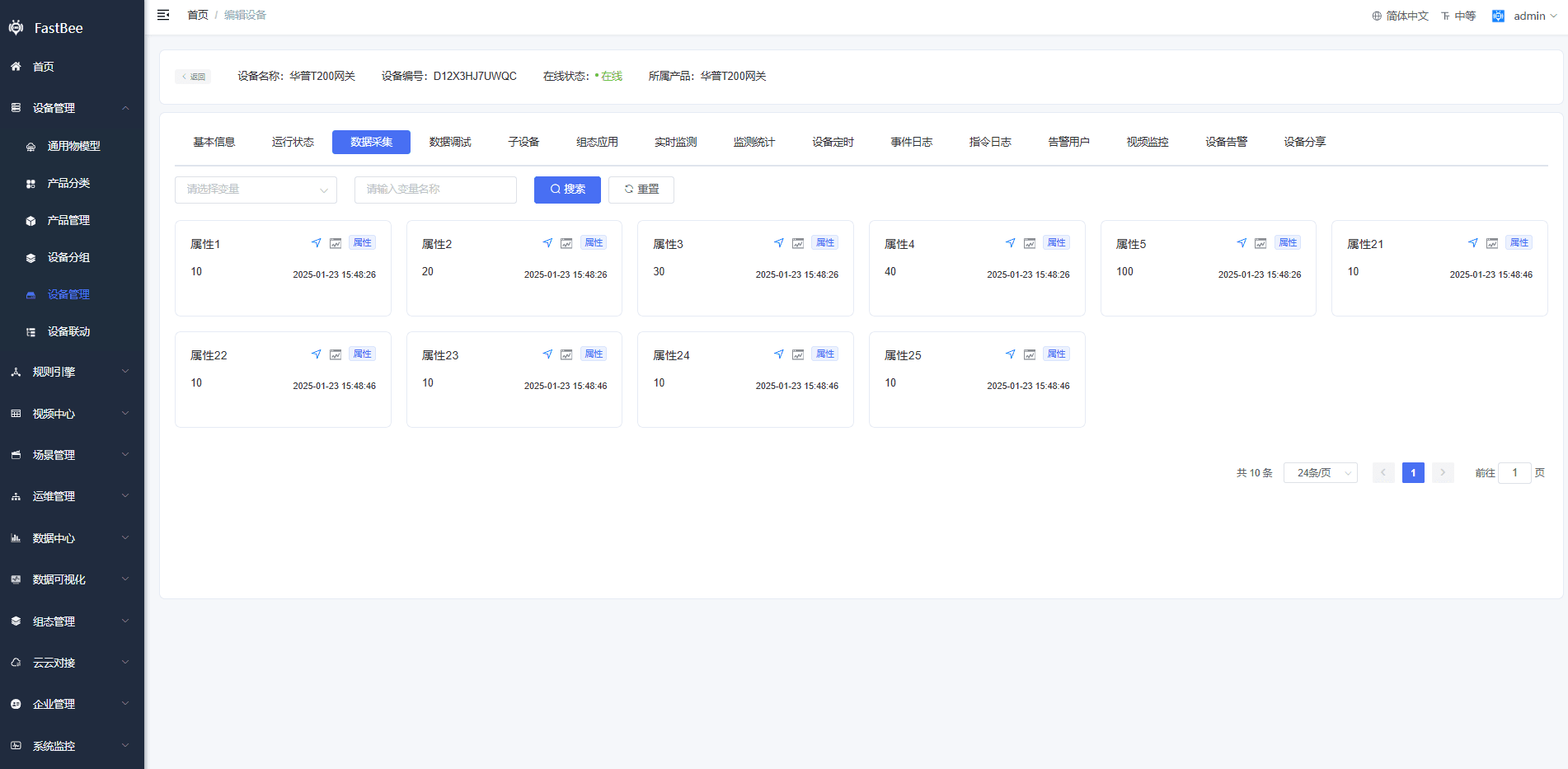

上报平台实时数据如下：

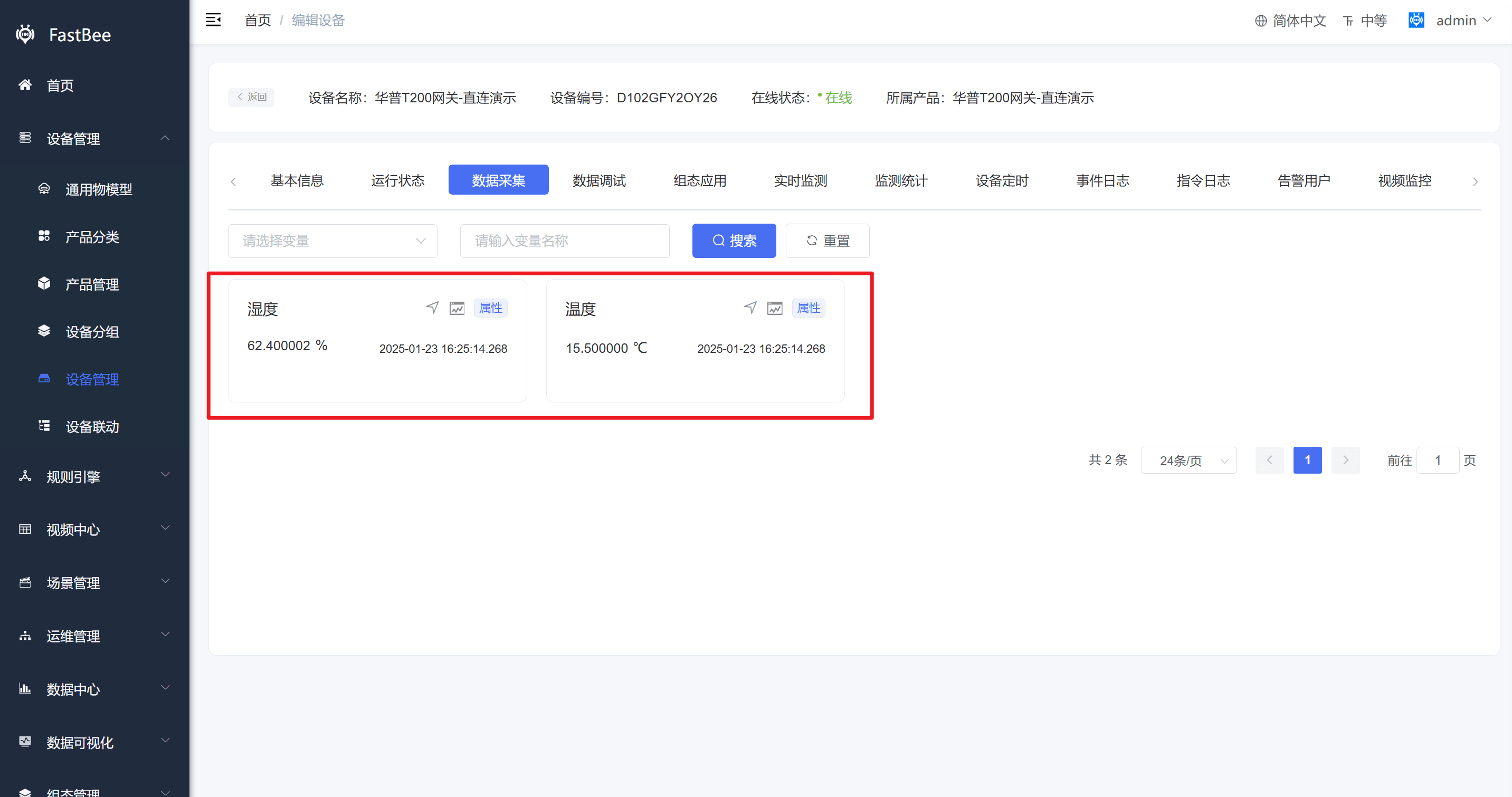

平台实时采集数据

我们更改一下，仿真设备的子设备值，看看平台实时数据变化情况：
说明设备采集已经实时上报

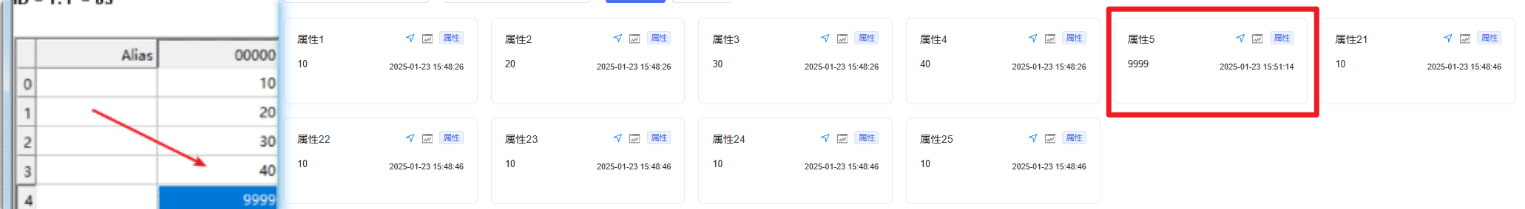

设备数据已实时上报

3.5. 设备下发指令

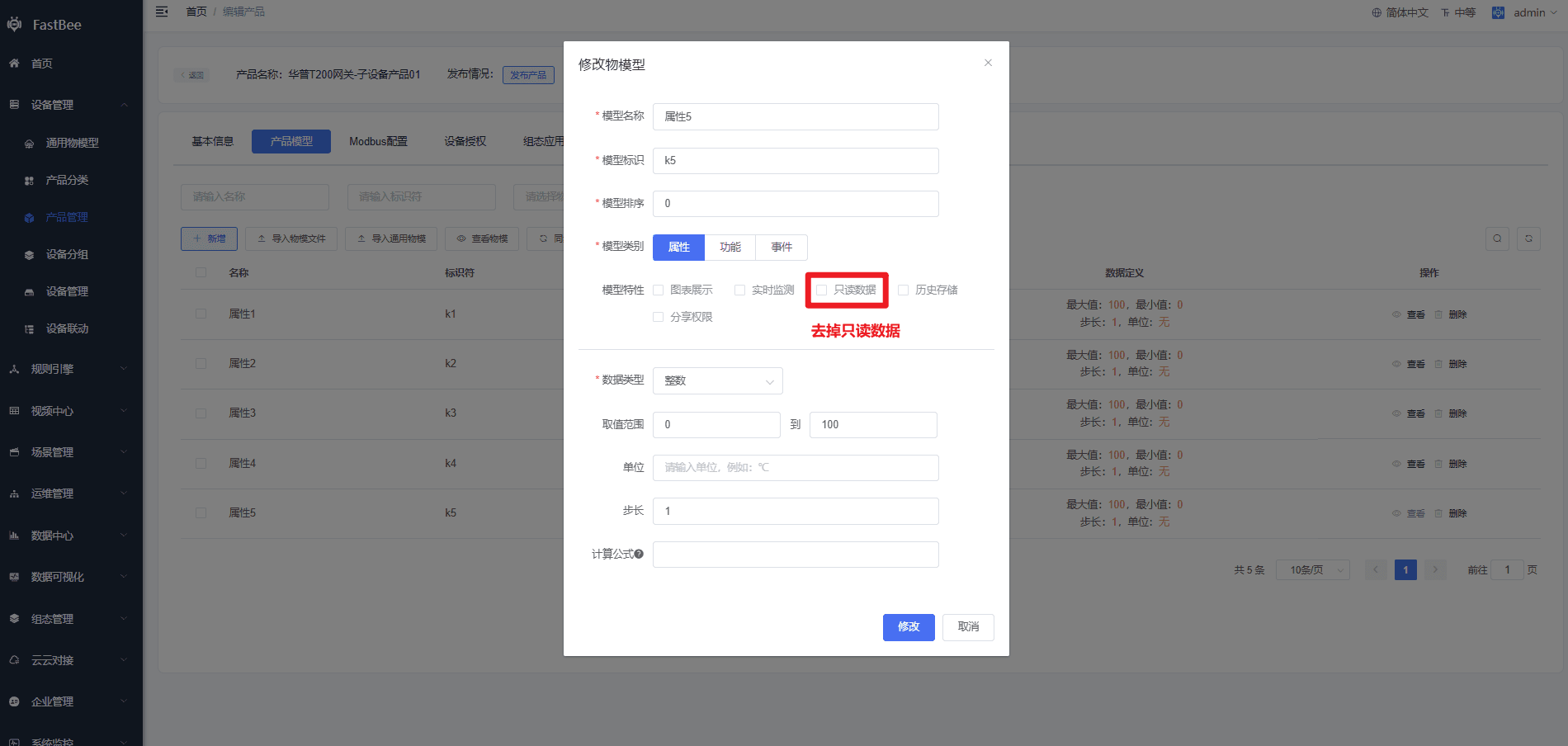

先更改一个属性是可读写状态
修改属性为可读写

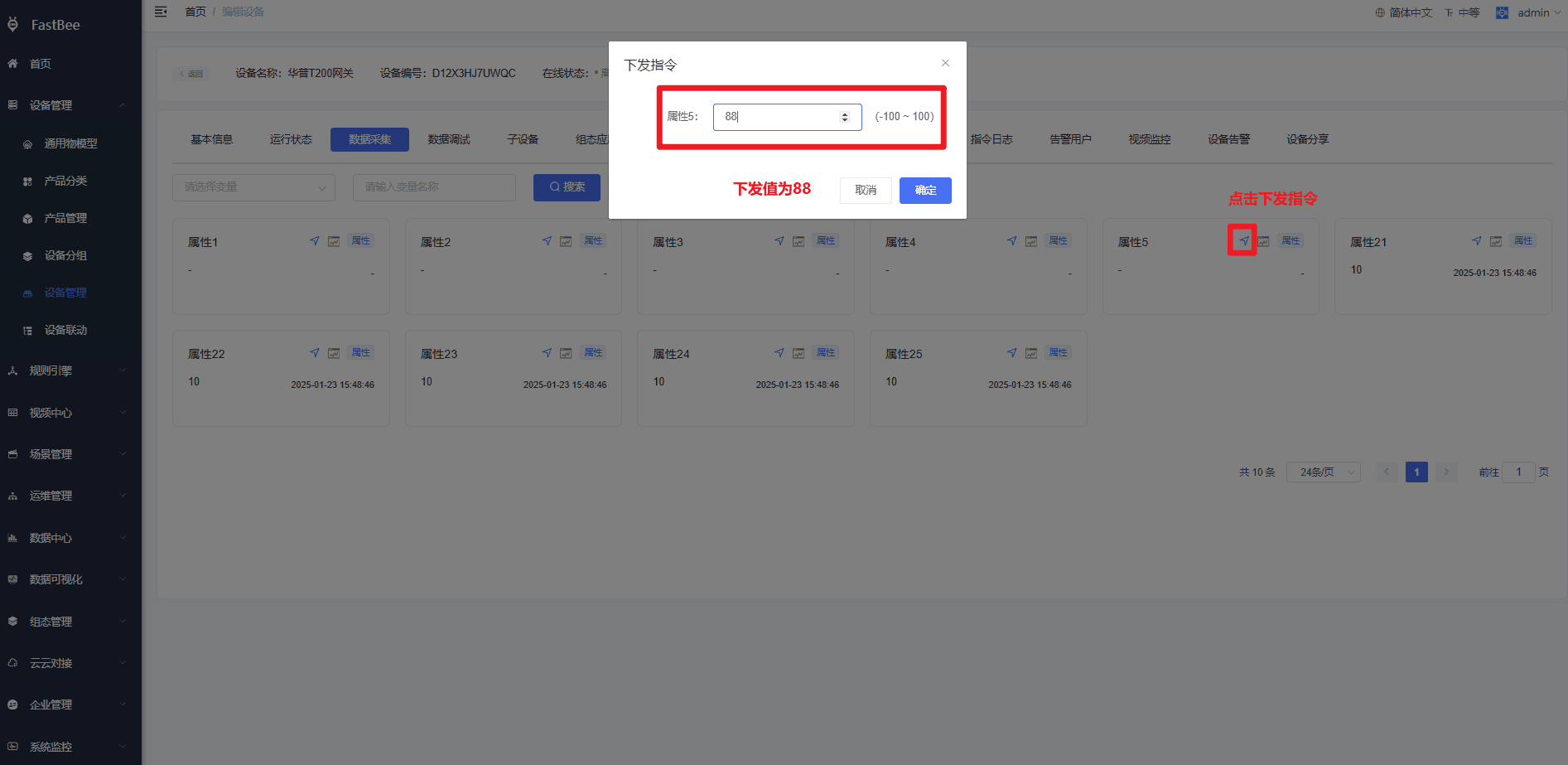

再查看数据采集，可以看到属性可以下发指令了
数据采集支持指令下发

查看仿真设备是否改变值，可以看到仿真子设备已经改变了值
仿真子设备值已改变

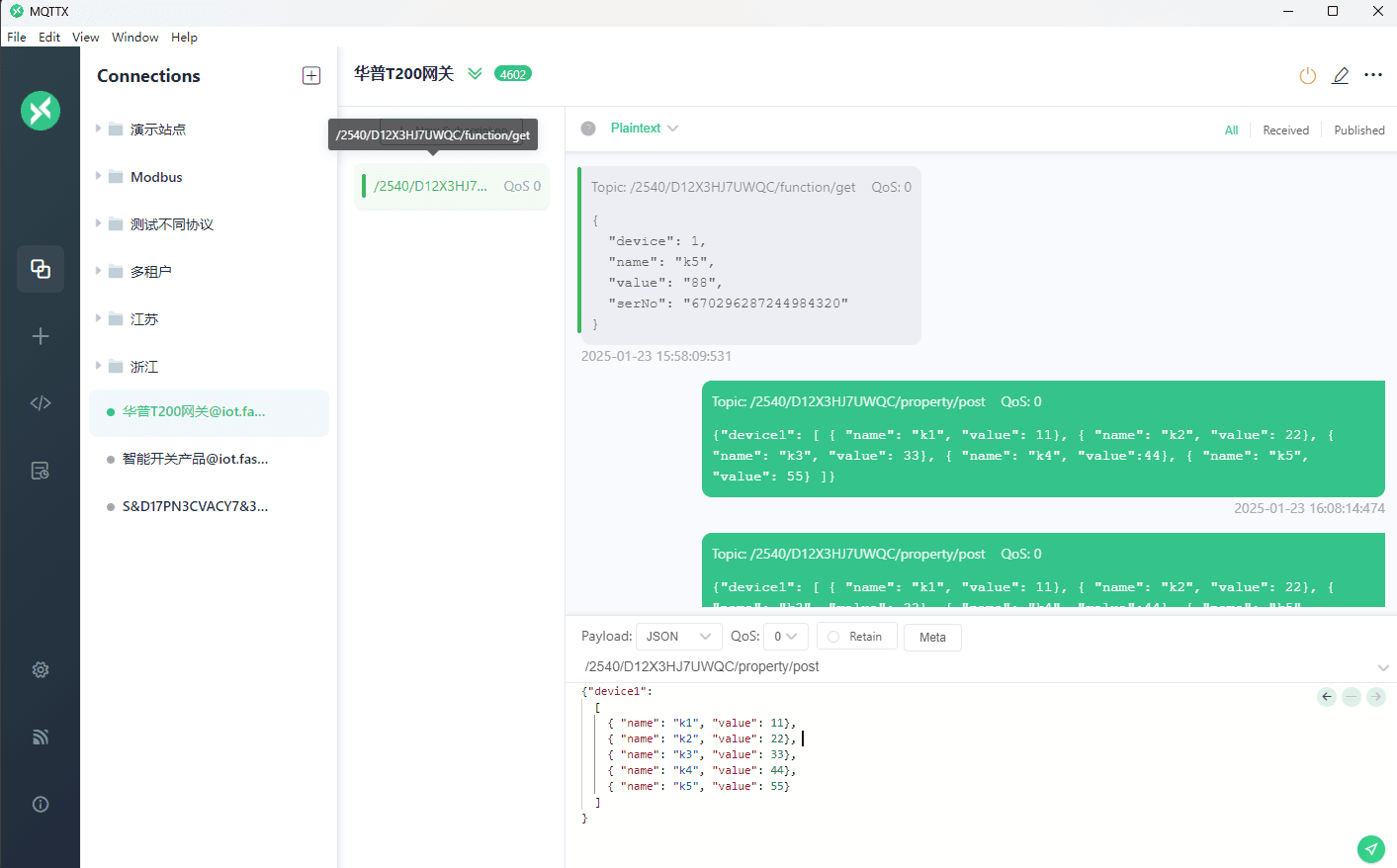

3.6. 用MQTTX工具模拟上报数据

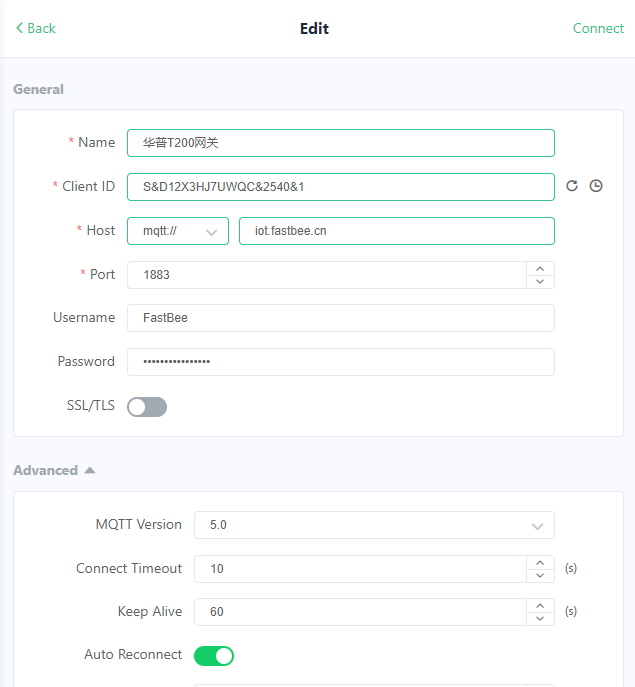

先用mqttx工具连接设备

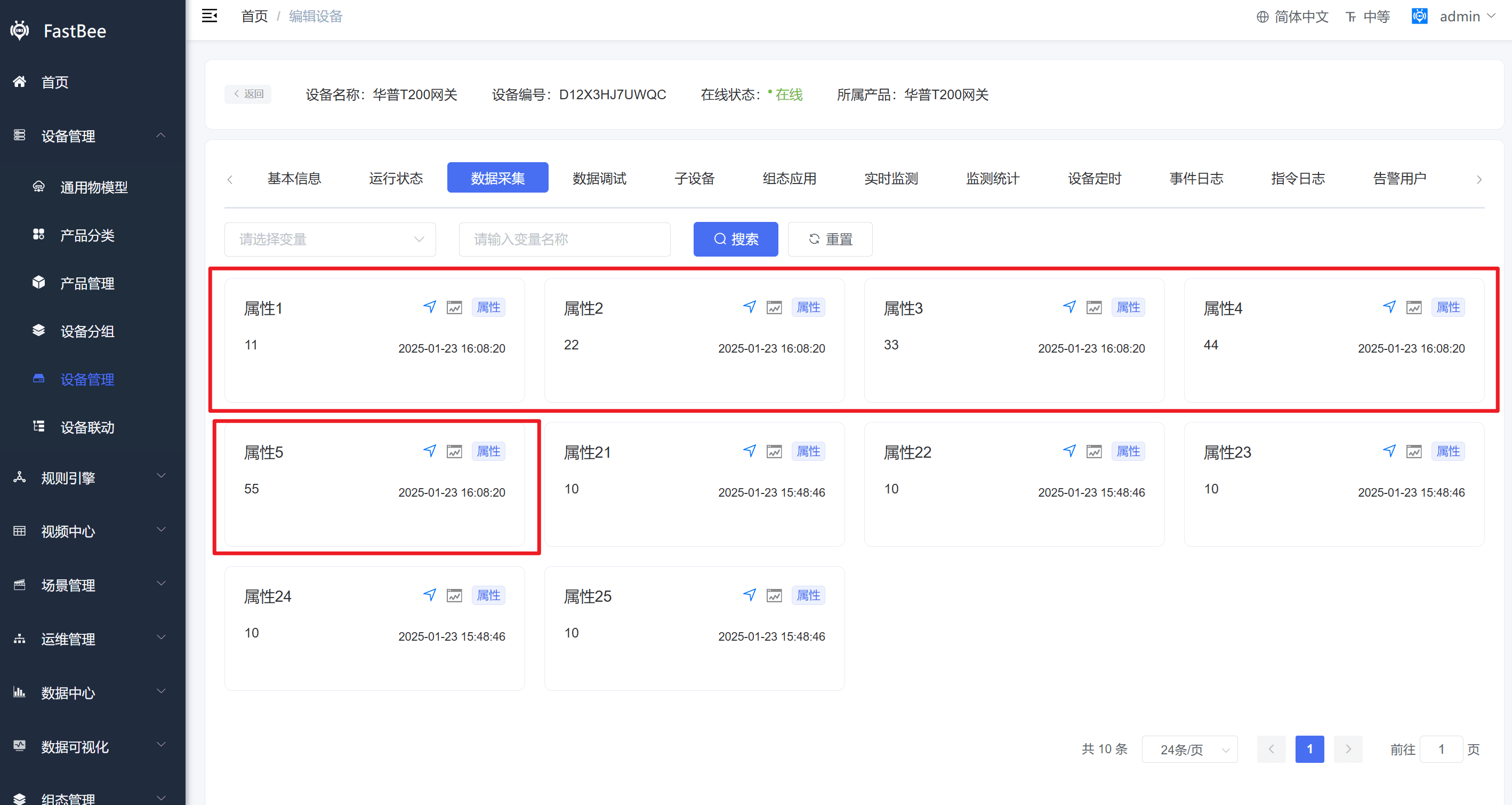

上报数据格式为

json

{
  "device1": [
               { "name": "k1", "value": 11},
               { "name": "k2", "value": 22},
               { "name": "k3", "value": 33},
               { "name": "k4", "value": 44},
               { "name": "k5", "value": 55}
             ]
}
