规则编辑器
页面导读
功能概述
规则引擎编辑器由顶部工具栏、左侧节点列表、编辑区域、右侧组件配置组成。
一、工具栏
常见的执行操作，例如删除、导出、放大、缩小、保存、发布、流程、案例和帮助等。
- 保存：用于保持前端数据，保存后默认该条规则引擎处于禁止状态。
- 发布：点击发布后，该条规则引擎处于激活状态。
- 日志：可以查看规则执行日志。
- 流程：可查看当前节点和连线的数据格式。
- 案例：存储了一些经典例子，供使用者参考。
- 帮助：列举了编辑器的使用说明。
二、节点列表
包括输入输出、通讯节点和功能节点（后续可进行扩展）
2.1. 输入输出
开始节点
- 只做开始作用，不能连接它，同时不接受多条连线
结束节点
- 只做结束作用，不主动连接别的节点
2.2. 通讯节点

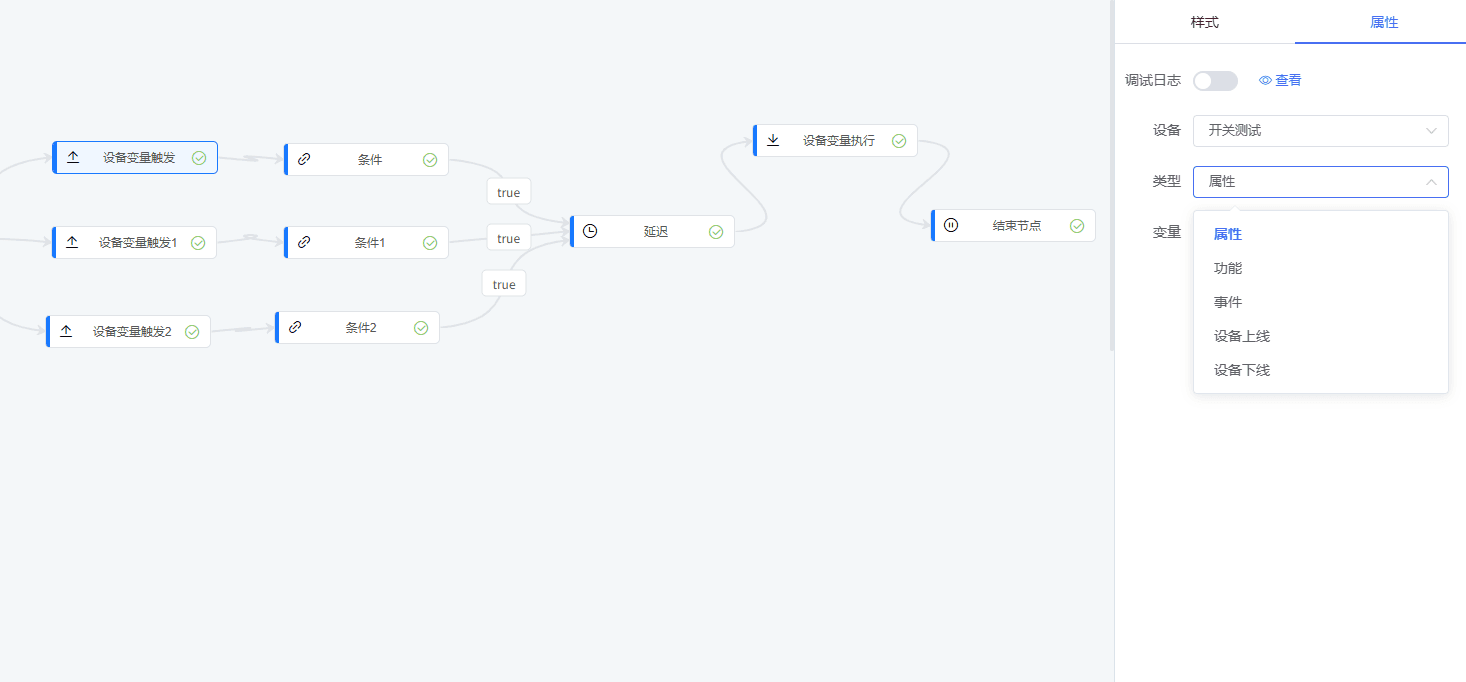

设备变量触发节点
- 用于设置触发条件的设备物模型变量，配合条件组件使用。定义某个设备触发的某个属性，某个事件，某个功能，设备上下线等触发

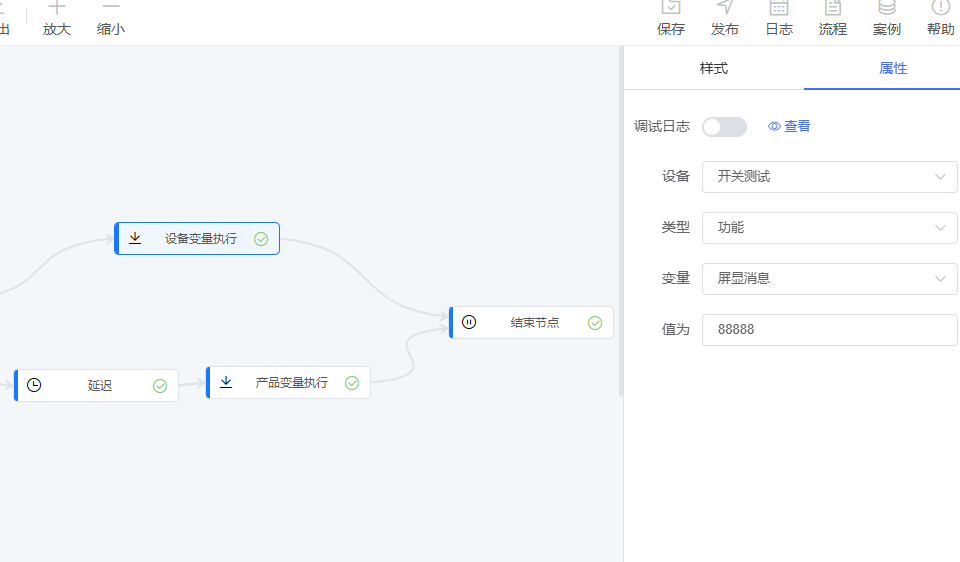

设备变量执行节点
- 用于执行的设备物模型变量，设置某个设备的可写属性或者调用设备功能。

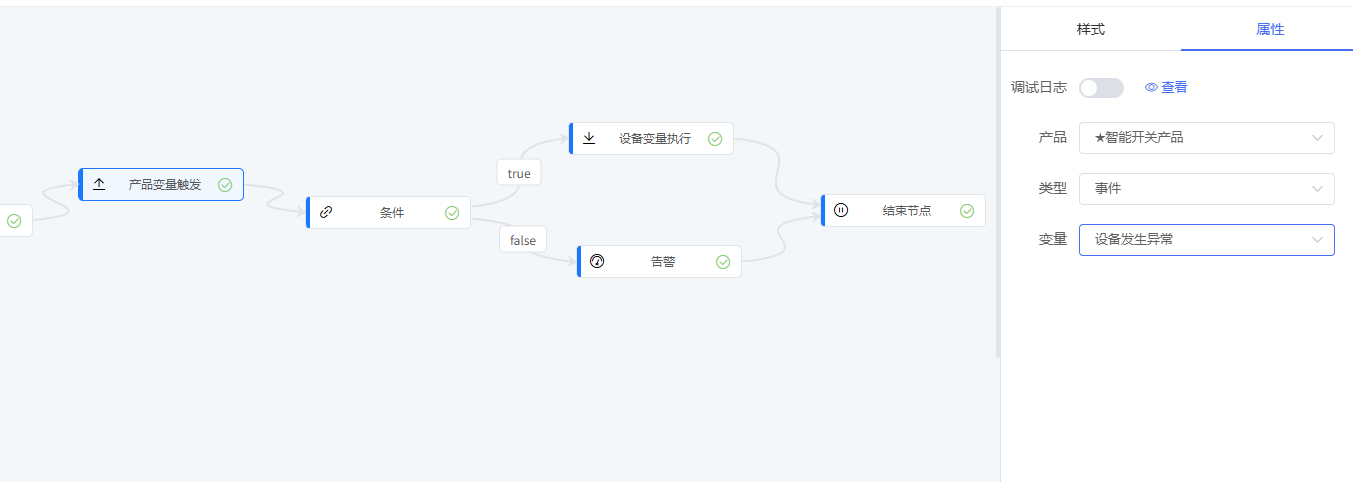

产品变量触发节点
- 用于设置触发条件的产品物模型变量，配合条件组件使用。定义某个产品下所有设备的某个属性，某个事件，某个功能，设备上下线等触发

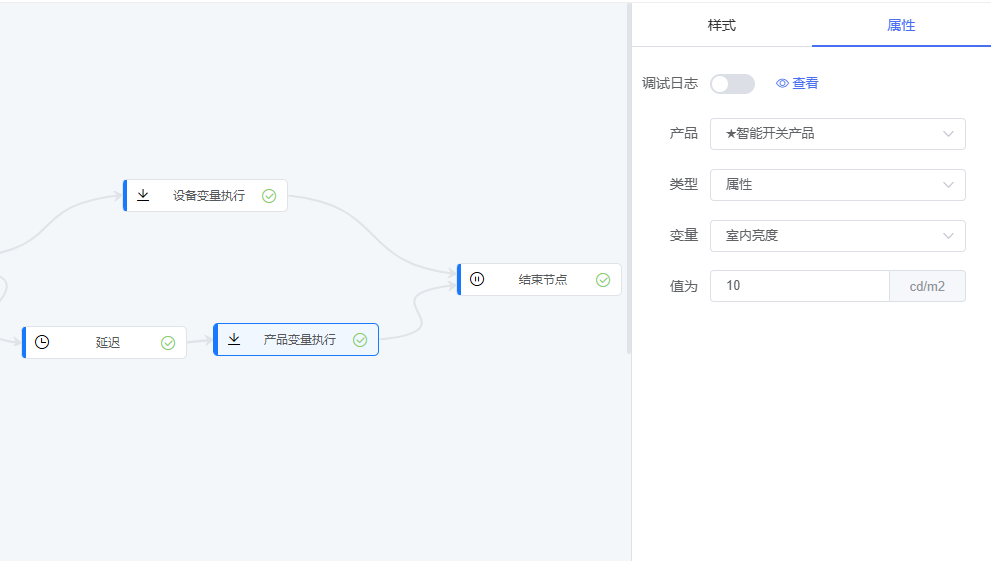

产品变量执行节点
- 用于执行的产品下的物模型变量，设置某个产品下所有设备的可写属性或者调用设备功能。

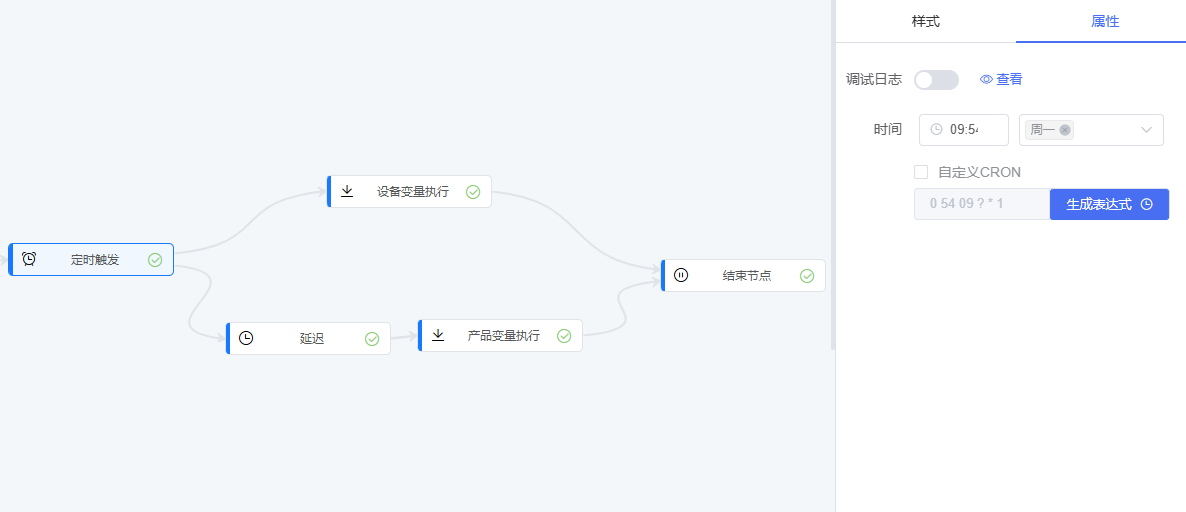

定时触发节点
- 用于指定周期触发，定时执行执行规则任务

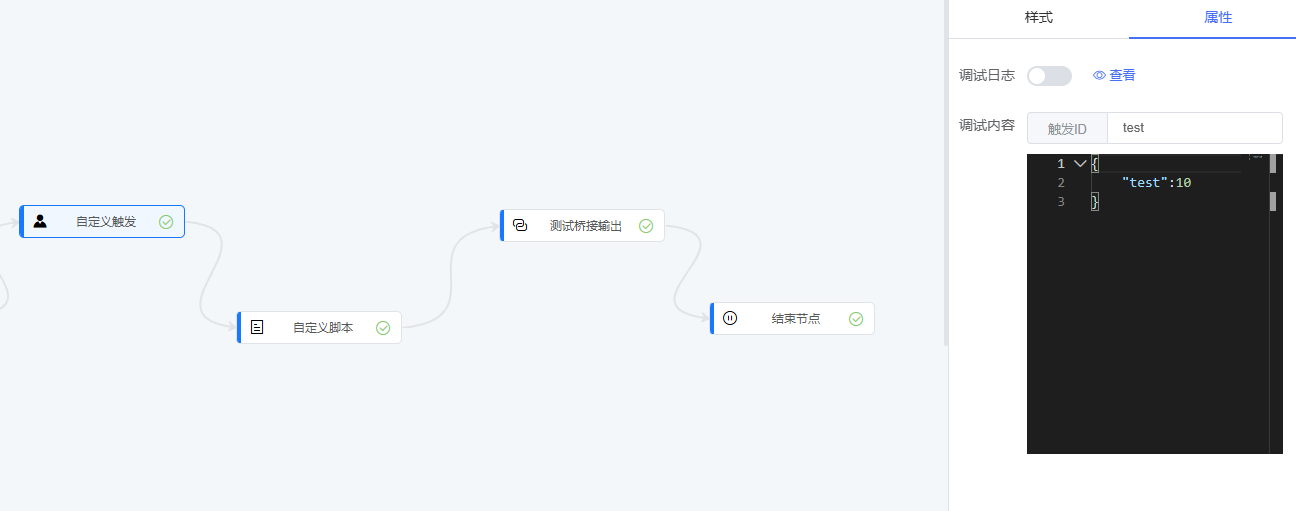

自定义触发节点
- 用于自定义触发key值，同时传入初始化参数，执行规则任务
2.3. 功能节点
条件节点
- 使用时需先配置设备变量触发节点，根据设备变量触发节点中选择的变量生成对应的条件判断表达式
- 条件节点连接多少个to节点就可以设置多个条表达式
- 连接了条件节点的to节点才可以设置触发条件

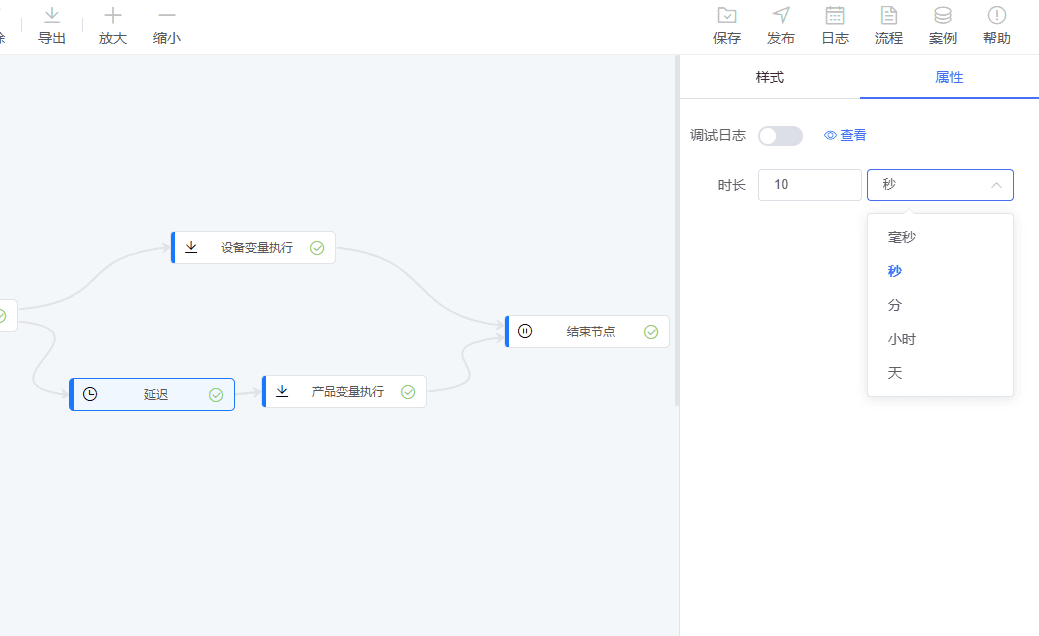

延迟节点
- 用于延迟一定时间后执行，可以设置单位：毫秒，秒，分，时，天

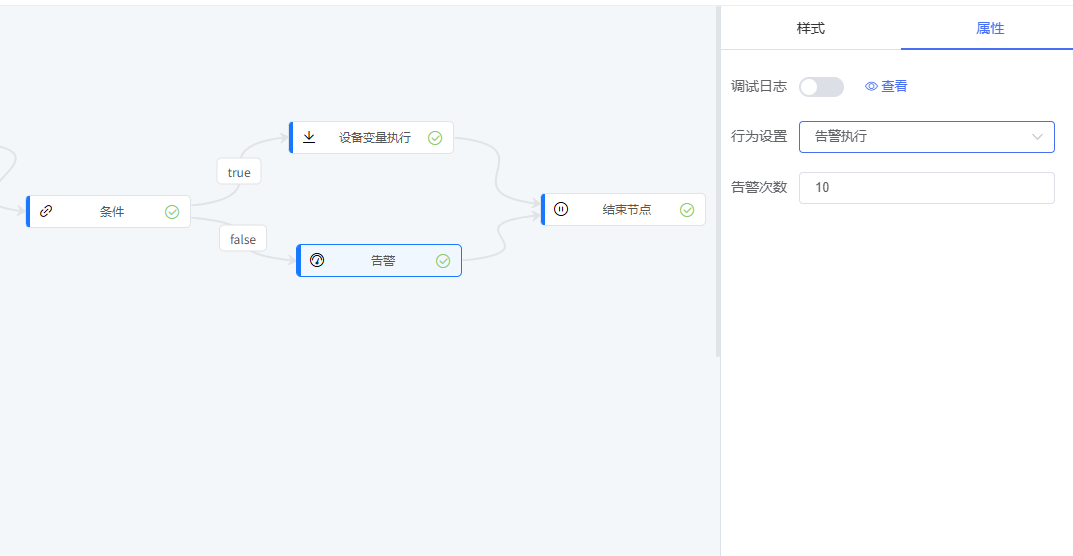

告警节点
- 用于告警执行和告警恢复动作
注释节点
- 定义备注信息，无实际作用，只是为了方便用户查看
2.4. 桥接节点
http桥接节点 主要为输出侧的http桥接节点，用于推送http请求。
mqtt桥接节点 主要为输出侧的mqtt桥接节点，用于发布mqtt消息。
数据库桥接节点 用于执行sql语句，支持多种数据源数据库。
2.5. 脚本节点
用于编写groovy脚本，可灵活修改上下文对象属性，调试传递消息的格式和内容等
三、编辑区域
这里的“编辑”指的是节点编辑区域，它是我们的主要编辑区域。 在编辑区域可以按照业务规则拖拉拽节点和连接节点，也可以随意除一条线，一个节点，也用鼠标左键选中一个节点，一条线，按下删除键即可删除。
四、组件配置
右侧组件配置包括样式和属性，通过点击组件节点进行配置设置，不同的组件节点有不同的属性配置
线
- 可以配置名称，没有实际意义只是一个标识
- 设置线的类型和值
线的类型分为普通路径、选择路径、true(if路径) 和 false(if路径)
a. 普通路径: 默认选择
b. 选择路径: 条件节点连线大于两条
c. true(if路径)：条件节点连线等于两条
d. false(if路径)：条件节点连线等于两条
节点
- 不同的节点会展示不同的属性设置，根据功能需求进行设置
五、规则设计模板
设计规则时建议先写清楚“触发条件、处理逻辑、输出动作、失败处理”，再进入编辑器拖拽节点。
| 环节 | 需要确认 | 示例 |
|---|---|---|
| 触发来源 | 设备变量、设备状态、定时、自定义触发 | 温度上报、设备离线 |
| 条件判断 | 变量、操作符、阈值、时间窗口 | 温度大于 60 |
| 数据处理 | 脚本、格式转换、补充字段 | 转换单位、拼接消息 |
| 输出动作 | 告警、通知、桥接、设备指令 | 生成告警并推送 HTTP |
| 防抖策略 | 触发频率、重复通知限制 | 5 分钟内只通知一次 |
| 异常处理 | 脚本失败、桥接失败、通知失败 | 记录日志并重试 |
六、验收与排错
| 验收项 | 正常表现 |
|---|---|
| 规则启用 | 规则列表中状态为启用 |
| 触发节点 | 设备上报后规则能进入执行链路 |
| 条件节点 | true/false 或选择路径符合预期 |
| 脚本节点 | 脚本无报错，上下文对象正确 |
| 桥接节点 | HTTP/MQTT/数据库等目标收到数据 |
| 告警节点 | 告警记录或恢复记录生成 |
| 日志 | 失败时可定位节点和错误信息 |
七、二次开发入口
| 类型 | 路径或接口 | 说明 |
|---|---|---|
| 前端页面 | vue3/src/views/ruleengine/editor | 规则编辑器页面 |
| 前端页面 | vue3/src/views/ruleengine/list | 规则列表 |
| 后端接口 | /rule/chain、/rule/node、/rule/cmp | 规则链、节点和组件接口 |
| 后端接口 | /ruleview/parser | 规则视图解析 |
| 脚本逻辑 | springboot/fastbee-open-api、规则相关服务 | 规则执行与上下文处理 |
| 桥接模块 | /iot/bridge | 数据桥接配置 |
八、常见问题
1. 规则没有触发？
检查设备数据是否进入平台、触发节点是否绑定正确产品和变量、规则是否启用。
2. 条件判断结果不正确？
检查变量数据类型。数值比较不要把数字当字符串比较，枚举和布尔值要使用物模型中的键值。
3. 脚本节点报错怎么办？
检查上下文对象字段是否存在，空值是否处理，脚本是否先验证通过再保存。
4. 桥接目标没收到数据？
检查桥接配置、网络连通性、鉴权参数、请求方法、目标服务日志和重试策略。
