ESP32-C3 温湿度监测和显示案例

实验概述

通过 ESP32-C3 开发板连接 DHT11 温湿度传感器（GPIO10）和板载 0.42 寸 OLED 显示屏（I2C：SDA=GPIO5，SCL=GPIO6），体验 FastBee 从固件烧录 → 配网 → 传感器采集 → OLED 本地显示 → 规则触发 → 平台远程查看的完整流程。

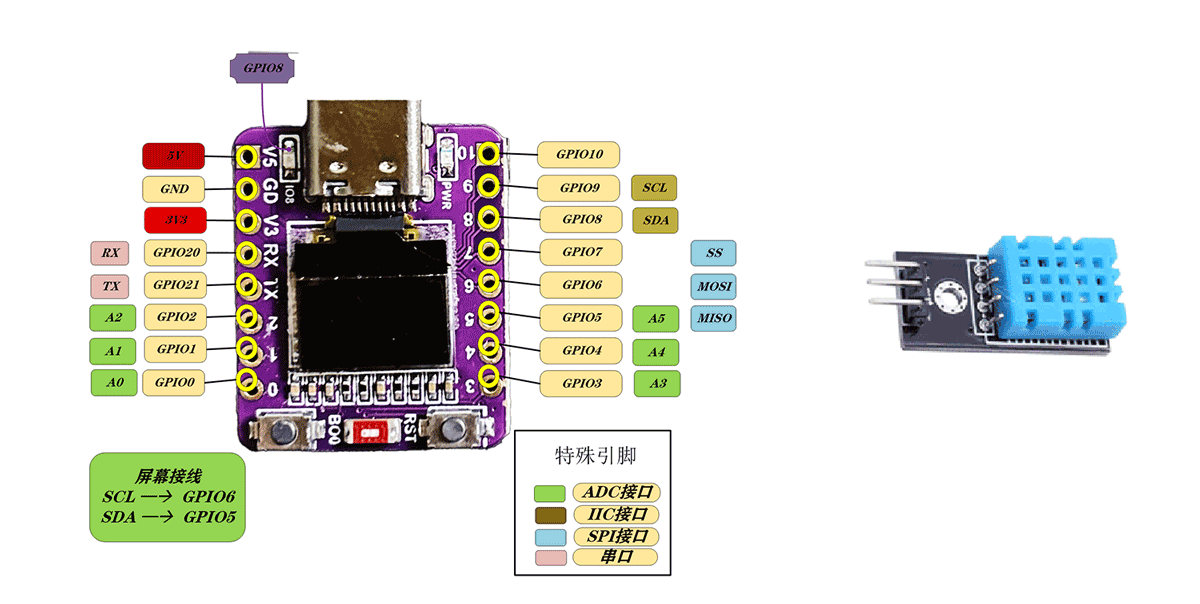

ESP32-C3 开发板

硬件信息

ESP32-C3 开发板基于乐鑫 ESP32-C3FH4 模组（QFN32 5×5mm），板载 USB Type-C 接口、40MHz 晶振和 ME6211 3.3V LDO。

项目	说明
模组	ESP32-C3FH4（RISC-V 单核 160MHz，WiFi + BLE 5）
板载 OLED	0.42 寸 SSD1306，72×40，I2C 接口（SDA=GPIO5，SCL=GPIO6）
板载 LED	蓝色 LED2（GPIO8）
接口	USB Type-C（供电 + 串口）
尺寸	25.00mm × 20.50mm

DHT11 温湿度传感器

项目	说明
型号	DHT11（3 线制模块）
湿度范围	20%–95% RH（误差 ±5%）
温度范围	0°C–50°C（误差 ±2°C）
工作电压	3.3V–5V
输出形式	数字单总线
最小采样间隔	≥ 1 秒（固件内部限制 2 秒）

接线说明

模块	模块引脚	ESP32-C3 引脚	说明
DHT11	VCC	3V3	供电 3.3V
DHT11	GND	GND	共地
DHT11	DO（DATA）	GPIO10	数据引脚（模块自带上拉）
OLED（板载）	SDA	GPIO5	I2C 数据线
OLED（板载）	SCL	GPIO6	I2C 时钟线
LED（板载）	GPIO	GPIO8	LED 引脚

⚠️ 注意：OLED 为板载集成，无需额外接线。DHT11 的 DATA 引脚不要接 GPIO5/GPIO6，避免与 I2C 总线冲突。

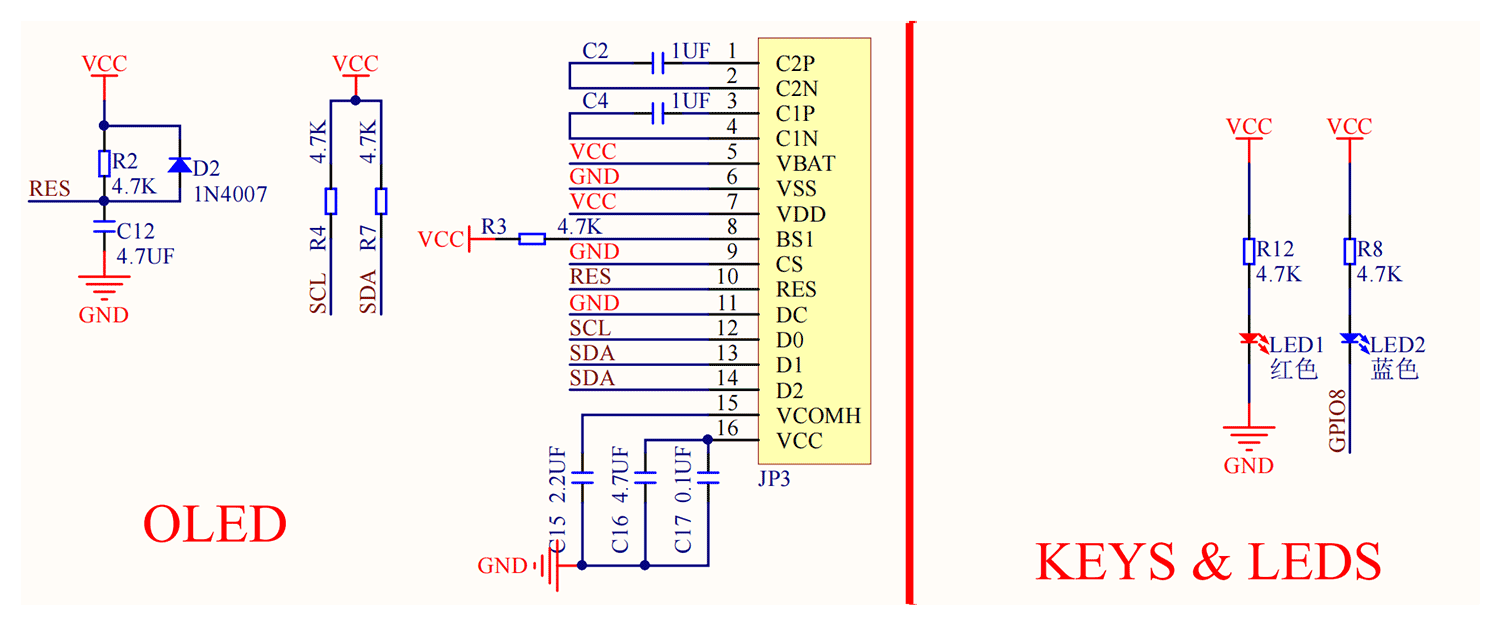

ESP32-C3 原理图（OLED 与按键 LED 部分）

实现流程

步骤1：烧录固件

方式A — 在线烧录（推荐）

打开在线烧录工具
选择波特率 → 选择串口 → 选择固件文件 fastbee-esp32c3-F4R0.bin
点击烧录按钮，等待完成

方式B — 源码烧录

powershell

powershell -ExecutionPolicy Bypass -File scripts\deploy.ps1 -Env esp32c3-F4R0 -Port <serial-port>

详见烧录与测试。
esp32c3-F4R0 是 4MB 单 app 环境，不支持 OTA，且不编译以太网和 4G；本例仅使用 WiFi。

步骤2：配置网络

固件烧录后设备重启，电脑连接 WiFi 热点 fastbee-xxxx（密码：admin123）
浏览器访问 http://192.168.4.1 或 http://fastbee.local，使用 admin / admin123 登录
进入 网络配置，模式选择 客户端模式（STA），填写 WiFi 名称和密码，点击保存
等待设备重启，电脑重新连接正常 WiFi，再通过核验后的STA地址访问设备；mDNS实际启用且解析成功时才使用fastbee.local

AP 仅用于首次配置和恢复。日常使用及脚本验证应切换到 STA，并使用路由器分配的设备地址；测试脚本会拒绝 192.168.4.1。

步骤3：传感器配置

进入 外设配置 页面，新建外设：

字段	填写内容
名称	`温湿度传感器`（自定义）
ID	`dht11`（需与导入配置和规则引用一致）
引脚	10（对应 GPIO10）
外设类型	SENSOR_GENERIC（通用传感器）

保存后，进入 外设执行管理 配置传感器数据源：

字段	填写内容
传感器类别	DHT11
数据字段	`temperature`（温度）/ `humidity`（湿度）
采样间隔	≥ 5 秒（建议 10 秒）

⚠️ 注意：DHT11 硬件最小采样间隔为 1 秒，固件内部缓存间隔为 2 秒。设置过短的轮询间隔不会提高采样率，只会返回缓存值。

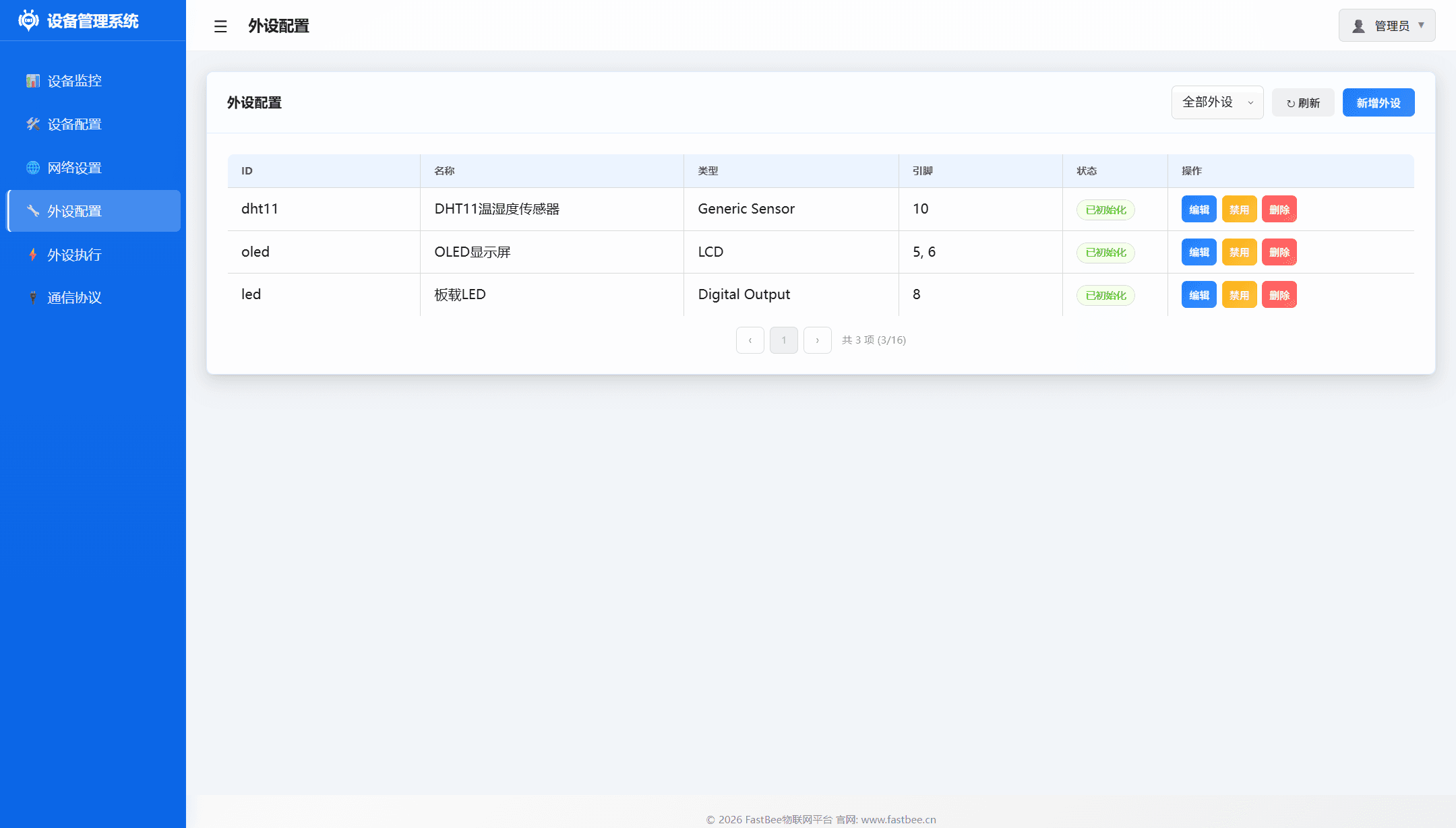

步骤4：显示屏配置

先在 功能配置 中启用 OLED/LCD 并重启，再进入 外设配置 页面新建外设：

字段	填写内容
名称	`OLED显示屏`（自定义）
ID	`oled`
引脚	5, 6（SDA=GPIO5，SCL=GPIO6）
外设类型	LCD

显示屏参数：

参数	值	说明
屏幕宽度	72 px	SSD1306 标准
屏幕高度	40 px	0.42 寸 OLED
接口类型	I2C	值为 2
I2C 地址	0x3C	SSD1306 默认地址

板载 OLED 已集成上拉电阻（4.7KΩ），无需外接。若使用外接 OLED 模块，请确认 SDA/SCL 有 4.7KΩ–10KΩ 上拉。

ESP32-C3

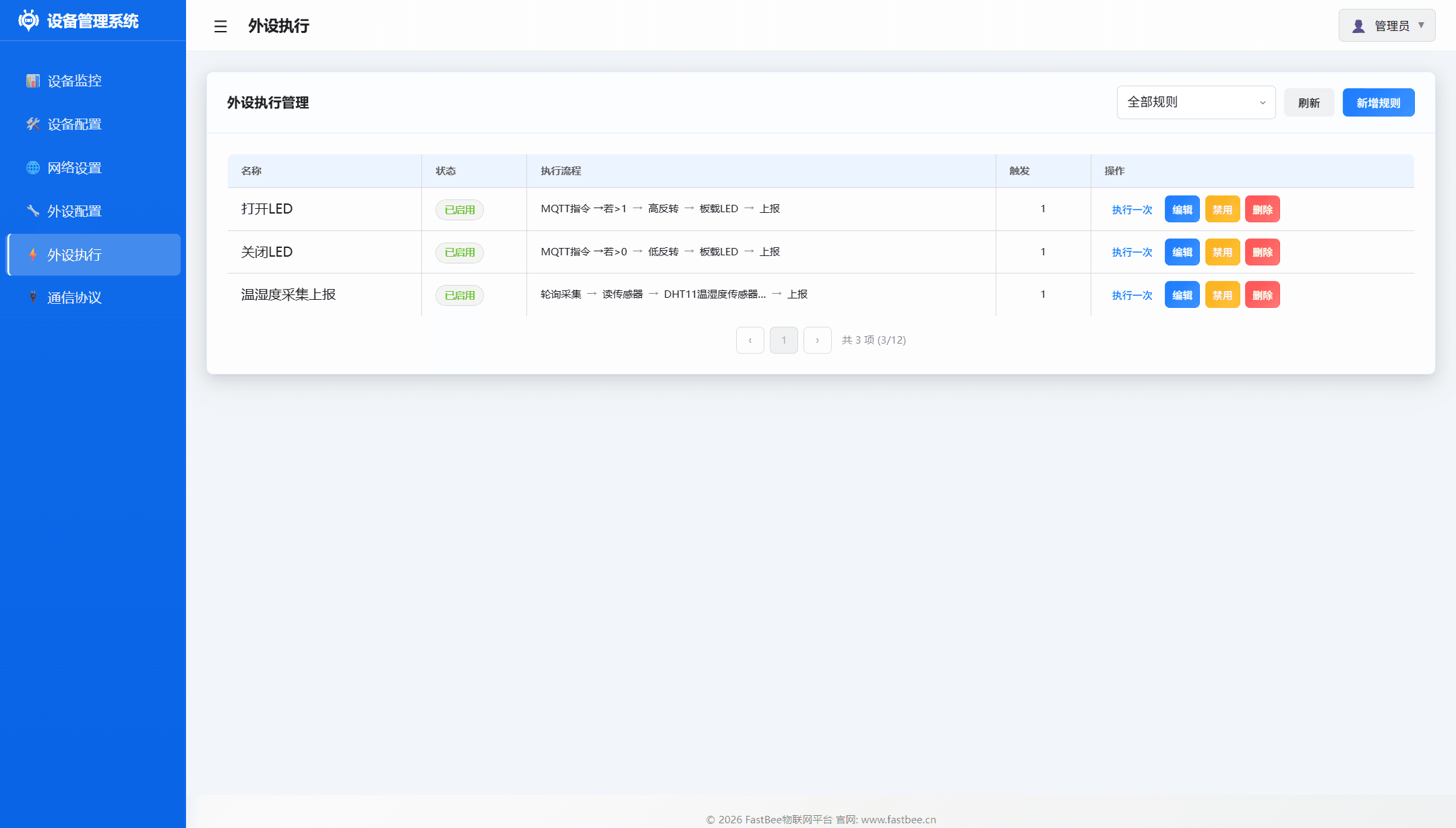

步骤5：外设执行配置

进入 外设执行管理 页面，新建执行规则：

规则1 — 定时采集并显示温湿度

触发类型选择 定时触发，间隔设为 10 秒
执行动作选择 OLED 显示，模板填写：

#ENV
T: ${dht11.temperature} C
H: ${dht11.humidity} %

首行以 # 开头表示居中标题，${外设ID.字段} 会自动替换为实时采集值。

规则2 — 温度超限报警（可选）

触发类型选择 事件触发，数据源 ds:dht11_temperature
数据源选择采集产生的 ds:dht11_temperature，设置温度比较条件
比较条件：大于，阈值填写 35
执行动作选择 OLED 显示：

#HIGH TEMP
T: ${dht11.temperature} C

规则3 — 平台远程触发（可选）

触发类型选择 平台触发（MQTT），动作参数设置为 $value-平台下发，用于接收平台下发的显示内容。

ESP32-C3

步骤6：FastBee 平台配置（可选）

1. 平台端

在 FastBee 物联网平台创建产品，获取以下信息：

信息	说明
产品 ID	产品唯一标识
MQTT 账号/密码	设备连接凭证
物模型 ID	需与外设执行中的触发外设 ID 一致（如 `dht11`）

2. 设备端

在设备 Web 页面配置：

设备配置 → 基本信息中填写 产品编号
通信协议 → 配置 MQTT 参数：

参数	值
服务器	`iot.fastbee.cn`（演示地址）
端口	`1883`（默认）
账号/密码	平台获取的凭证
客户端 ID	格式：`S&设备编号&产品ID&1`

步骤7：验证与远程控制

本地验证

打开设备 Web 页面 → 外设执行管理，确认规则状态为"运行中"
观察 OLED 屏幕是否每 10 秒刷新温湿度数据
用手握住 DHT11 传感器，观察温度读数是否上升

连接 STA 后，在源码仓库执行自动验证：

powershell

powershell -ExecutionPolicy Bypass -File scripts\smoke-test-device.ps1 -BaseUrl http://<device-sta-ip> -Profile unified -RequireNetworkConnected
powershell -ExecutionPolicy Bypass -File scripts\device-web-smoke.ps1 -BaseUrl http://<device-sta-ip> -Rounds 2 -DelayMs 1000 -TimeoutSec 15 -MaxElapsedMs 5000

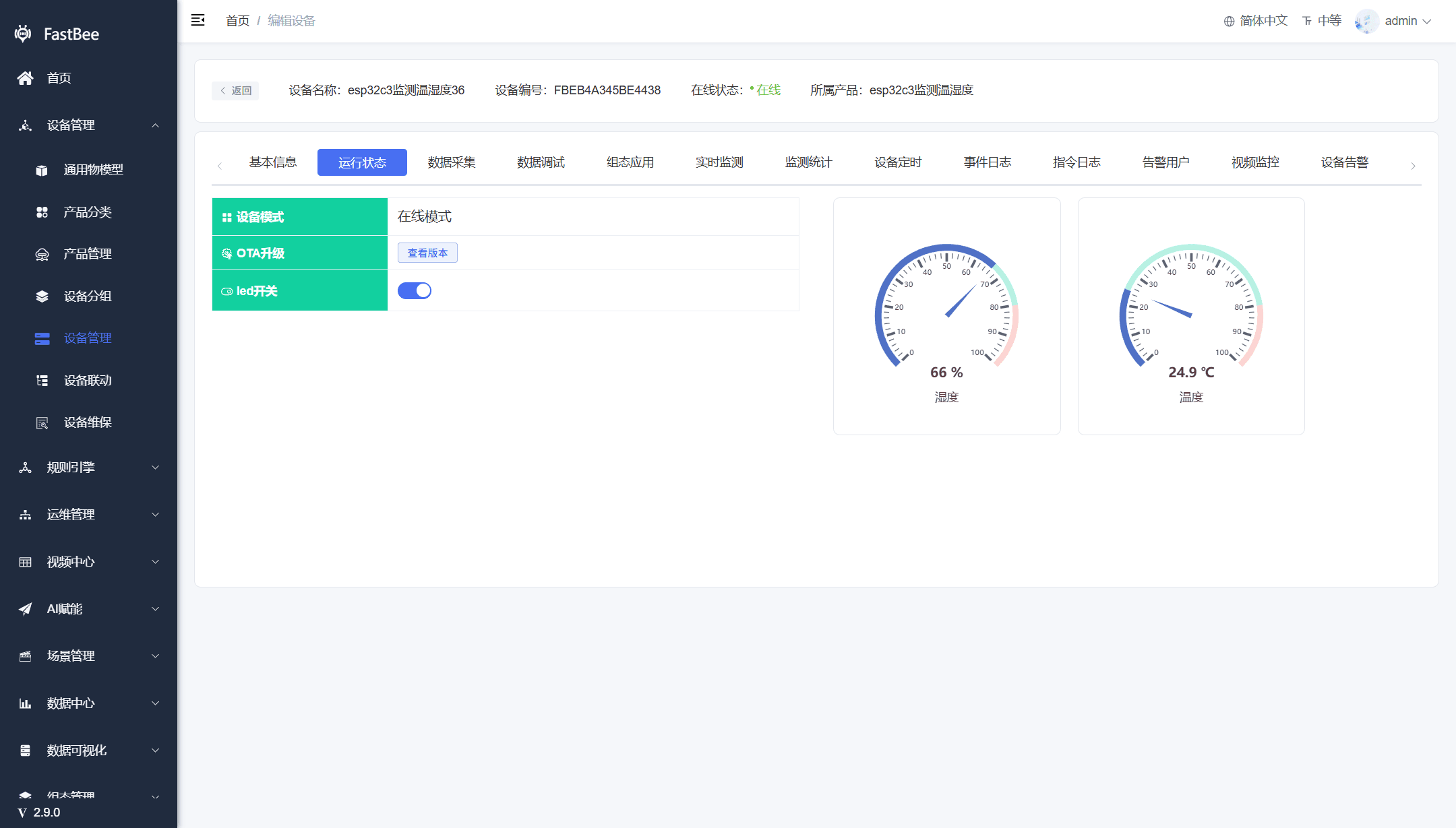

平台远程查看（可选）

MQTT 连接成功后，在 FastBee 物联网平台：

查看设备实时温湿度数据曲线
下发显示指令到 OLED 屏幕
查看温度超限告警记录

ESP32-C3

导入前先备份现场身份、网络、认证及业务配置，并开启开发模式。下方外设与规则保持禁用，核验引脚和接线后按需启用；禁用配置不是已经完成硬件验证。

配置导入

该示例的外设配置和外设执行规则可以直接导入。打开 设备配置 → 高级配置 → 导入配置，导入后重启；真实 WiFi 和平台凭据应在本地填写，不要写入公开示例。

json

{
  "type": "fastbee-config-bundle",
  "version": 1,
  "scope": "selected",
  "exportedAt": "2026-07-29T06:39:10.248Z",
  "files": [
    {
      "name": "periph_exec.json",
      "content": "{\"rules\":[{\"id\":\"exec_001\",\"name\":\"温湿度采集上报\",\"enabled\":false,\"execMode\":0,\"triggers\":[{\"triggerType\":1,\"triggerPeriphId\":\"\",\"operatorType\":0,\"compareValue\":\"\",\"timerMode\":0,\"intervalSec\":10,\"timePoint\":\"\",\"eventId\":\"\",\"pollResponseTimeout\":1000,\"pollMaxRetries\":2,\"pollInterPollDelay\":100}],\"actions\":[{\"targetPeriphId\":\"dht11\",\"actionType\":19,\"actionValue\":\"{\\\"periphId\\\":\\\"dht11\\\",\\\"sensorCategory\\\":\\\"dht11\\\",\\\"scaleFactor\\\":1,\\\"offset\\\":0,\\\"decimalPlaces\\\":1,\\\"sensorLabel\\\":\\\"temperature\\\",\\\"unit\\\":\\\"°C\\\",\\\"dataField\\\":\\\"temperature\\\"}\",\"useReceivedValue\":false,\"syncDelayMs\":0,\"execMode\":0},{\"targetPeriphId\":\"dht11\",\"actionType\":19,\"actionValue\":\"{\\\"periphId\\\":\\\"dht11\\\",\\\"sensorCategory\\\":\\\"dht11\\\",\\\"scaleFactor\\\":1,\\\"offset\\\":0,\\\"decimalPlaces\\\":1,\\\"sensorLabel\\\":\\\"humidity\\\",\\\"unit\\\":\\\"%RH\\\",\\\"dataField\\\":\\\"humidity\\\"}\",\"useReceivedValue\":false,\"syncDelayMs\":0,\"execMode\":0},{\"targetPeriphId\":\"oled\",\"actionType\":27,\"actionValue\":\"T: ${dht11.temperature}C\\nH: ${dht11.humidity}%RH\\nFASTBEE\",\"useReceivedValue\":false,\"syncDelayMs\":200,\"execMode\":0}],\"protocolType\":0,\"scriptContent\":\"\",\"reportAfterExec\":true},{\"id\":\"exec_388533\",\"name\":\"打开LED\",\"enabled\":false,\"execMode\":0,\"triggers\":[{\"triggerType\":0,\"triggerPeriphId\":\"led\",\"operatorType\":0,\"compareValue\":\"1\",\"timerMode\":0,\"intervalSec\":60,\"timePoint\":\"\",\"eventId\":\"\",\"pollResponseTimeout\":1000,\"pollMaxRetries\":2,\"pollInterPollDelay\":100}],\"actions\":[{\"targetPeriphId\":\"led\",\"actionType\":13,\"actionValue\":\"\",\"useReceivedValue\":false,\"syncDelayMs\":0,\"execMode\":0}],\"protocolType\":0,\"scriptContent\":\"\",\"reportAfterExec\":true},{\"id\":\"exec_410743\",\"name\":\"关闭LED\",\"enabled\":false,\"execMode\":0,\"triggers\":[{\"triggerType\":0,\"triggerPeriphId\":\"led\",\"operatorType\":0,\"compareValue\":\"0\",\"timerMode\":0,\"intervalSec\":60,\"timePoint\":\"\",\"eventId\":\"\",\"pollResponseTimeout\":1000,\"pollMaxRetries\":2,\"pollInterPollDelay\":100}],\"actions\":[{\"targetPeriphId\":\"led\",\"actionType\":14,\"actionValue\":\"\",\"useReceivedValue\":false,\"syncDelayMs\":0,\"execMode\":0}],\"protocolType\":0,\"scriptContent\":\"\",\"reportAfterExec\":true}]}"
    },
    {
      "name": "peripherals.json",
      "content": "{\"peripherals\":[{\"id\":\"dht11\",\"name\":\"DHT11温湿度传感器\",\"type\":38,\"enabled\":false,\"pins\":[10],\"params\":{}},{\"id\":\"led\",\"name\":\"板载LED\",\"type\":12,\"enabled\":false,\"pins\":[8],\"params\":{\"initialState\":1,\"pwmChannel\":0,\"pwmFrequency\":1000,\"pwmResolution\":8,\"defaultDuty\":0}},{\"id\":\"oled\",\"name\":\"OLED显示屏\",\"type\":36,\"enabled\":false,\"pins\":[5,6],\"params\":{\"width\":72,\"height\":40,\"interface\":2}}]}"
    }
  ]
}

问题排查

现象	可能原因	解决方法
OLED 无显示	I2C 地址错误或引脚接反	确认 SDA=GPIO5、SCL=GPIO6，地址 0x3C
OLED 显示乱码	屏幕尺寸参数不匹配	确认宽度 72、高度 40
DHT11 读数全为 0 或 NaN	DATA 引脚配置错误	确认外设引脚为 GPIO10
DHT11 读数不变化	采样间隔过短，返回缓存	将规则触发间隔调至 ≥ 5 秒
温度偏差大	DHT11 精度限制（±2°C）	属正常现象，如需高精度请换 DHT22
设备无法连接 WiFi	AP 模式下未切换 STA	在网络配置中切换到客户端模式
MQTT 连接失败	产品编号或凭证错误	核对平台端设备编号和 MQTT 账号密码
规则不触发	外设 ID 与规则中引用不一致	确认规则中的 `dht11` 与外设配置 ID 完全一致

资源	地址
FastBee 平台源码	gitee.com/beecue/fastbee
FastBee 移动端源码	gitee.com/beecue/fastbee-app
ESP32-C3 技术手册	espressif.com/esp32-c3
DHT11 数据手册	adafruit.com/dht11
