DL/T 645-2007 电表经 TCP 接入

本文依据已有操作手册整理为线上操作参考。原文标为预期或未执行的操作，仍须按实际环境验证。

完成2007版电表经TCP的十DI采集、两次受控写入、独立读回、手动重连及历史查询。

**开始前准备：**具有产品、设备、模型、发布、控制和历史查询权限；本地应用、FMQ与FMQX网页版可用，已取得正式表号、DI点表和受控授权。

接入目标与连接方向

平台传输标签选择TCP，DL/T645版本选择2007。FMQX电表通道主动连接FMQ监听地址，表号与DI以厂家资料为准。

十个DI分别映射独立属性，全部开启历史，仅首项允许受控写入。写入后等待后续正常读取，再核对当前值和历史。

一、配置产品、设备与十DI映射

1. 选择网关设备产品类型

操作位置：**产品管理、设备管理或FMQX网页版对应操作区 操作步骤：新建本篇采集电表产品，展开高级配置，将产品类型设为网关设备**。

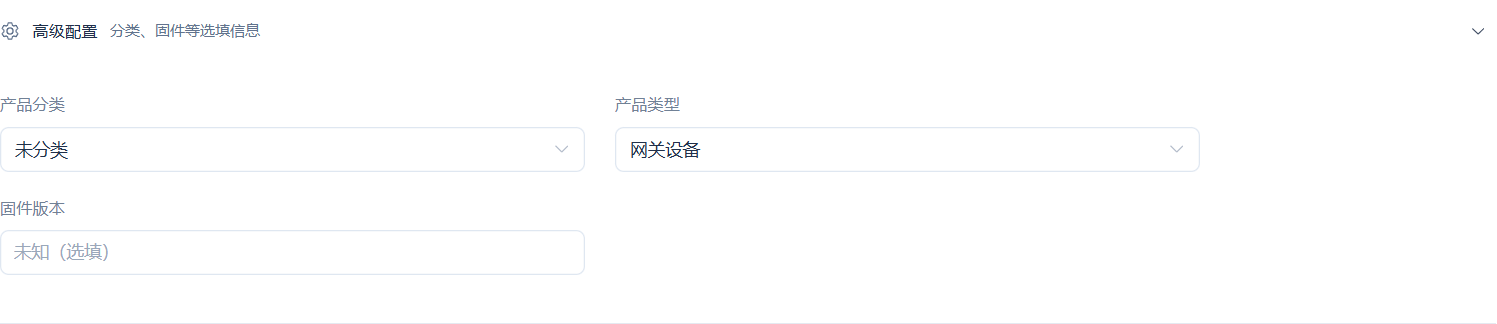

高级配置中的产品类型选择网关设备。

截图重点说明

字段 / 控件	说明
产品类型	网关设备承载电表的TCP网关会话；直连设备用于无需网关绑定的设备。 必填 · 填写：网关设备

2. 核对基础产品草稿

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**核对采集电表产品和十个采集字段后保存草稿；向导此时显示JSON/MQTT，下一步再设置正式电表协议。

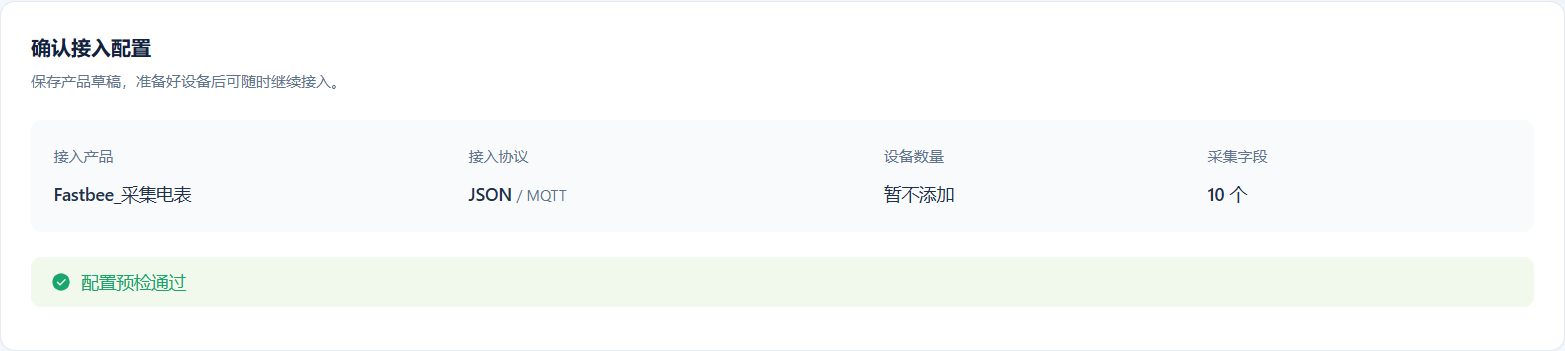

基础草稿包含10个采集字段；下一步设置正式电表协议。

截图重点说明

字段 / 控件	说明
基础产品和字段数	向导建立采集电表及十个字段；此阶段JSON/MQTT为基础草稿，后续必须修改正式协议。 必填 · 填写：采集电表 / 十个字段 / 暂不添加设备

3. 选择2007版TCP电表协议

操作位置：**产品管理、设备管理或FMQX网页版对应操作区 操作步骤：将接入协议设为TCP**，数据格式选择DL/T645 2007，然后保存。

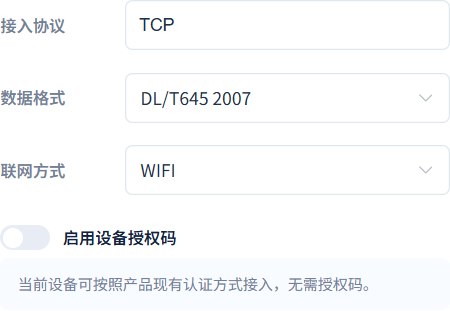

接入协议为 TCP，数据格式为 DL/T645 2007。

截图重点说明

字段 / 控件	说明
接入协议与数据格式	TCP是正式网络标签，DL/T645 2007是报文版本；FMQX通道名TCP透明网关不等于另一篇TCP_GATEWAY产品标签。 必填 · 填写：TCP / DL/T645 2007
联网方式	页面本次保存为WIFI；它描述设备联网方式，不改变TCP监听目标。 必填 · 填写：WIFI
启用设备授权码	本篇关闭此开关；电表写授权与接入授权是不同环节。 必填 · 填写：关闭

4. 创建设备并填写唯一身份

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 操作步骤：选择本篇采集电表产品，填写电表终端名称和唯一设备编号；FMQX网关连接使用同一编号。

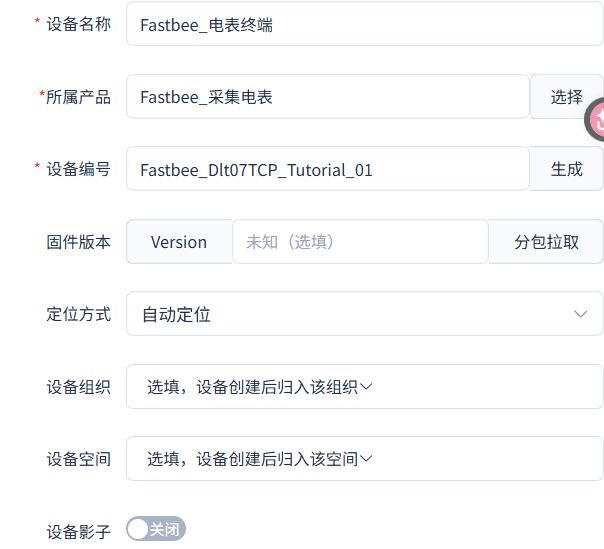

填写电表终端名称、所属产品与唯一设备编号。

截图重点说明

字段 / 控件	说明
设备名称与所属产品	名称用于在绑定、运行状态和历史页面选择同一电表终端。 必填 · 填写：电表终端 / 采集电表
设备编号与网关连接身份	使用唯一设备编号，平台设备、绑定中的设备标识和FMQX网关身份完全一致。 必填 · 填写：本篇电表终端唯一设备编号
固件、定位、分组、空间与影子	固件本篇留未知，定位选自动定位，分组和空间留空，设备影子关闭；均不是本篇原生读写成功依据。 必填 · 填写：未知 / 自动定位 / 留空 / 影子关闭

5. 定义演示设定值属性

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 操作步骤：将首个属性命名为演示设定值，核对它与00010000数据项对应；翻译名称填写DemoSetpoint。

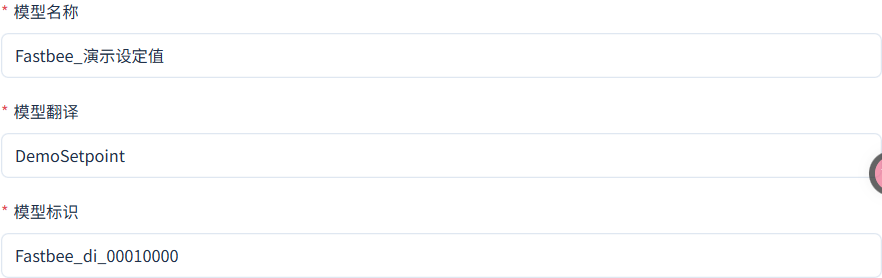

首项演示设定值对应 FastBee_di_00010000。

截图重点说明

字段 / 控件	说明
首属性名称与标识	首属性为演示设定值，翻译DemoSetpoint，与DI00010000一一对应，其他九项命名为采集1至采集9。 必填 · 填写：演示设定值 / DemoSetpoint / DI00010000

6. 开启首属性历史并允许控制

操作位置：**产品管理、设备管理或FMQX网页版对应操作区 操作步骤：为演示设定值开启历史存储，取消只读数据**；其他九个采集属性保持只读。

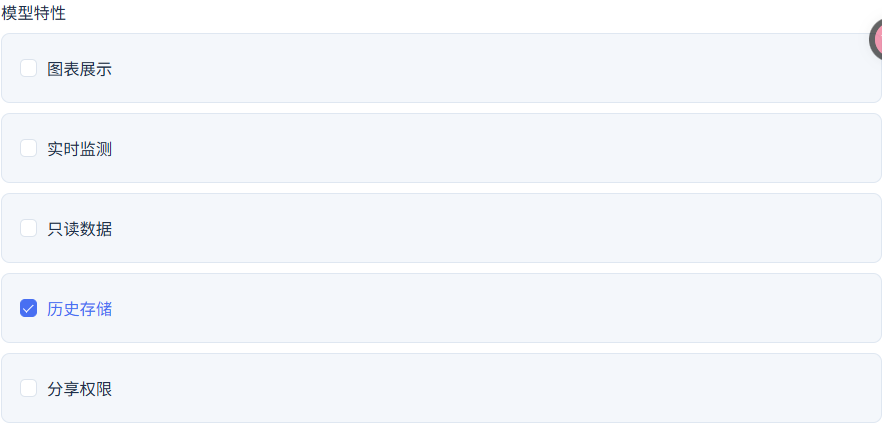

首项开启历史存储，并取消只读数据。

截图重点说明

字段 / 控件	说明
历史存储与只读数据	首属性历史开启、只读关闭；其余九项历史开启、只读开启。首项图表展示、实时监测和分享权限关闭。 必填 · 填写：首项可控制；全部历史开启

7. 设置整数范围和步长

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 操作步骤：十个属性都选择整数，范围设为0～10000，步长为1；图中为第九个采集属性的最终范围。

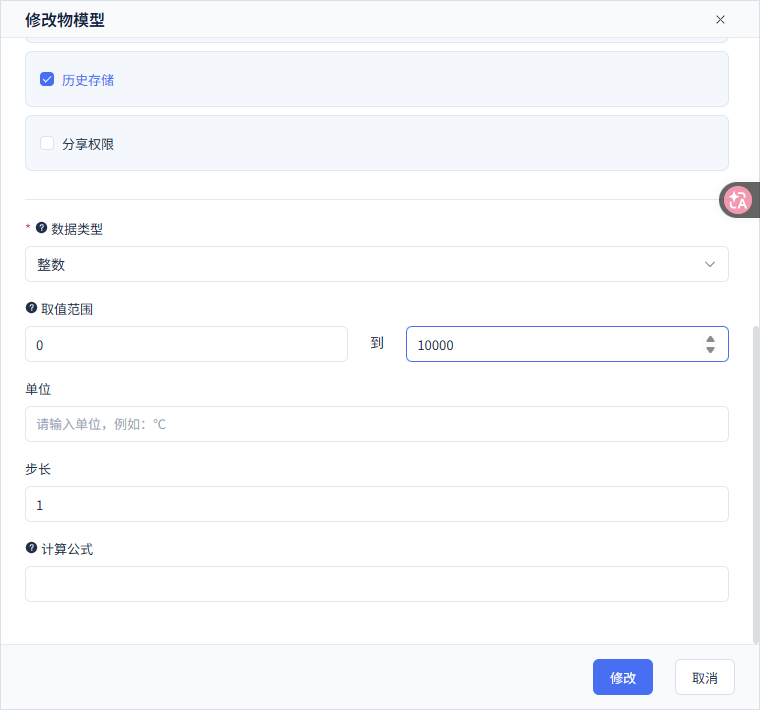

整数属性范围为0到10000，步长1，单位留空。

截图重点说明

字段 / 控件	说明
数据类型、范围与步长	十个属性均使用整数0至10000、步长1，便于分辨已知样本。 必填 · 填写：整数 / 0～10000 / 1
单位与计算公式	本篇是无量纲的演示整数，单位和计算公式留空；实物按厂家量纲与转换规则填写。 必填 · 填写：留空

8. 核对最后一个采集属性

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**保存后检查采集9的字段行，核对数据类型为整数且历史存储开启；同样检查其余采集字段。

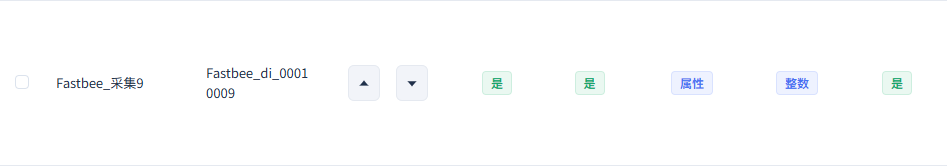

末项采集9的标识为 FastBee_di_00010009，数据类型为整数。

截图重点说明

字段 / 控件	说明
采集字段保存结果	末项采集9对应00010009；图片显示该行的整数与历史开启，不代表十项已同时展示。 必填 · 填写：采集9 / 00010009 / 整数 / 历史开启

9. 绑定平台设备与真实网关

操作位置：**产品管理、设备管理或FMQX网页版对应操作区 操作步骤：平台设备与真实网关选择本篇电表终端，表号填123456780807**，保持启用并保存草稿。

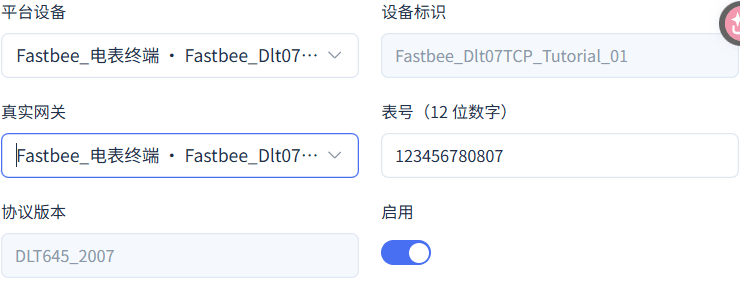

绑定电表终端，表号为123456780807，协议为DLT645_2007。

截图重点说明

字段 / 控件	说明
平台设备与真实网关	两者选择实际存在的本篇网关设备；真实网关下拉来自网关设备清单，不能输入自造编号。 必填 · 填写：本篇电表终端
表号	从电表铭牌或厂商资料取得12位数字；平台与FMQX必须完全一致。 必填 · 填写：123456780807
绑定启用	开启后将本电表纳入发布配置；协议版本由产品的2007格式确定。 必填 · 填写：启用 / DLT645_2007

10. 逐项建立十个轮询

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 操作步骤：先建立00010000，再依次建立至00010009；每项间隔60000毫秒、超时3000毫秒、重试0，启用后保存。

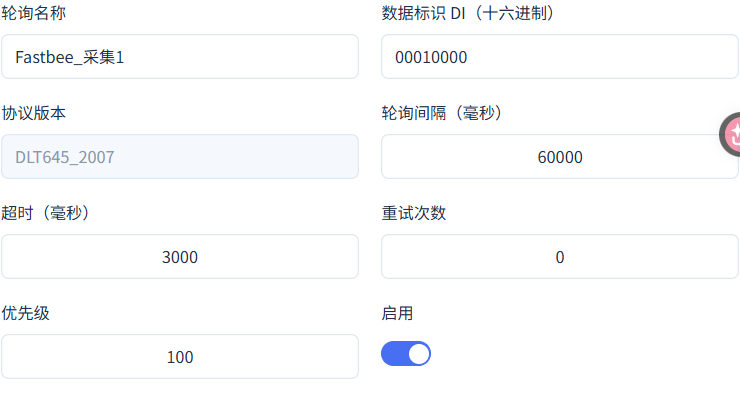

首项 DI00010000：间隔60000毫秒、超时3000毫秒、重试0次。

截图重点说明

字段 / 控件	说明
数据标识DI	2007版使用8位十六进制，十项00010000至00010009分别建轮询；这是电表数据标识。 必填 · 填写：00010000～00010009
轮询间隔、超时与重试	每项每60000毫秒读取，超时3000毫秒、重试0；写后可能等待接近一分钟才有独立读取。 必填 · 填写：60000 ms / 3000 ms / 0次
轮询优先级与启用	首项示例优先级100，保持启用；全部十项保存后再映射。 必填 · 填写：100 / 启用

11. 建立字段映射及首项写权限

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 操作步骤：选择已保存的正式轮询项目和对应物模型字段，格式选BCD，倍率1、偏移0；只有演示设定值开启允许写入并填写规范依据。

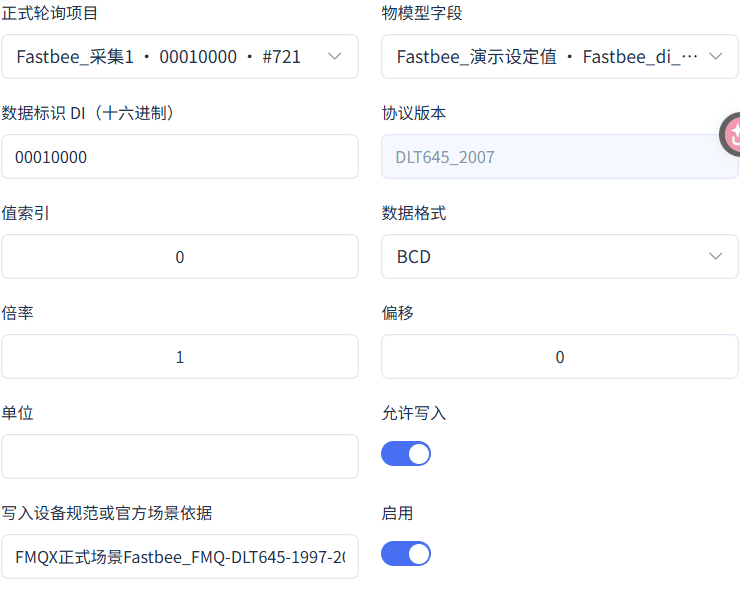

DI00010000映射到演示设定值，BCD、倍率1、偏移0，允许写入。

截图重点说明

字段 / 控件	说明
正式轮询项目与物模型字段	保存轮询后从真实列表选择，首项00010000对应演示设定值；其余DI分别对应采集1至9。 必填 · 填写：正式首项轮询 / 演示设定值
数据格式	本篇使用BCD，输入十进制数字的BCD原始值；其他格式只在厂家规范要求时选择。 必填 · 填写：BCD
值索引、倍率、偏移与单位	首项值索引0、倍率1、偏移0、单位留空；保持输入与读取结果一致。 必填 · 填写：0 / 1 / 0 / 单位留空
允许写入与规范依据	仅00010000开启写入并填写本FMQX正式演示场景依据；其余九项关闭，不将只读电量当作可写点。 必填 · 填写：仅演示设定值允许写入

12. 保存读取命令策略

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 操作步骤：选择READ_DATA和00010000，风险等级LOW；允许手动指令与统一下行，关闭密码引用，超时5000毫秒、重试0。

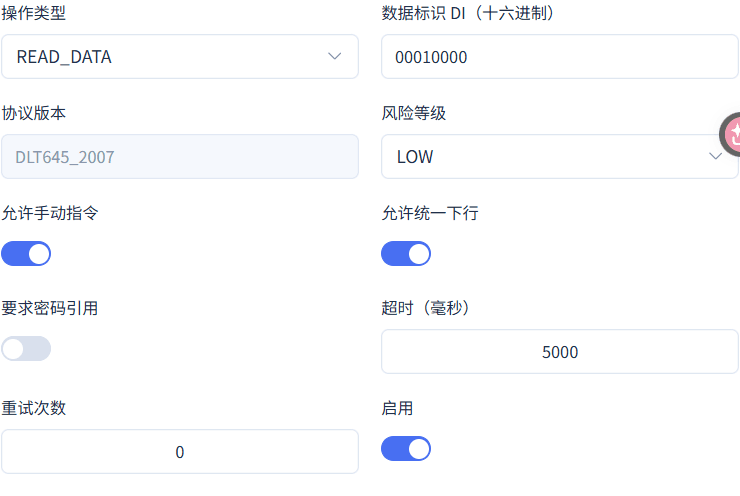

读取策略为 READ_DATA，DI00010000，超时5000毫秒、重试0次。

截图重点说明

字段 / 控件	说明
读取操作与风险等级	读取选READ_DATA和LOW；写入选WRITE_DATA和HIGH，不能用低风险读取策略放行写入。 必填 · 填写：READ_DATA / LOW / 00010000
读取开关	本篇允许手动指令和统一下行，要求密码引用关闭，策略保持启用。 必填 · 填写：手动开 / 统一下行开 / 密码引用关 / 启用
命令超时与重试	命令策略超时5000毫秒、重试0；它与轮询超时3000毫秒是不同设置。 必填 · 填写：5000 ms / 0次

13. 保存受控写入策略

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 操作步骤：选择WRITE_DATA和00010000，风险等级HIGH；开启要求密码引用、手动指令与统一下行，保存草稿。

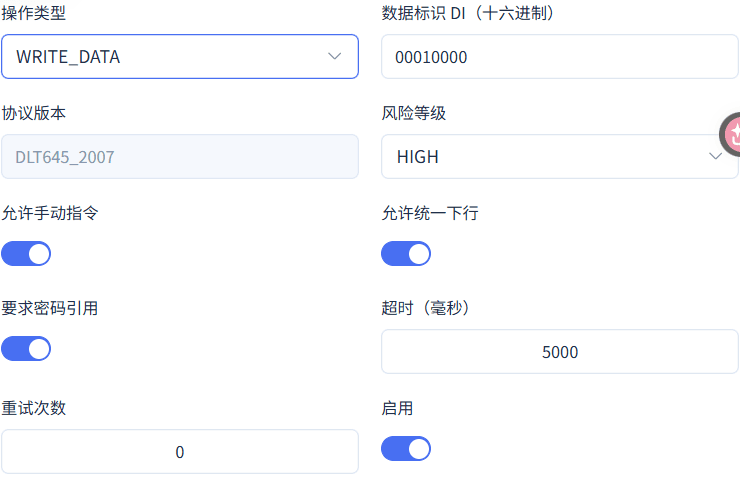

写入策略为 WRITE_DATA，DI00010000，并要求密码引用。

截图重点说明

字段 / 控件	说明
写入操作与风险等级	本篇对00010000单独建立WRITE_DATA和HIGH策略，操作选择写入后页面会要求密码引用。 必填 · 填写：WRITE_DATA / HIGH / 00010000
写入开关	允许手动指令和统一下行，要求密码引用开启，策略启用；还需当前设备会话授权。 必填 · 填写：手动开 / 统一下行开 / 密码引用开 / 启用
命令超时与重试	命令策略超时5000毫秒、重试0；它与轮询超时3000毫秒是不同设置。 必填 · 填写：5000 ms / 0次

二、核对电表连接参数

14. 选择2007版电表与TCP通道

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**在FMQX网页版连接向导选择 DL/T645-2007，核对电表模拟器经TCP连接FMQ。

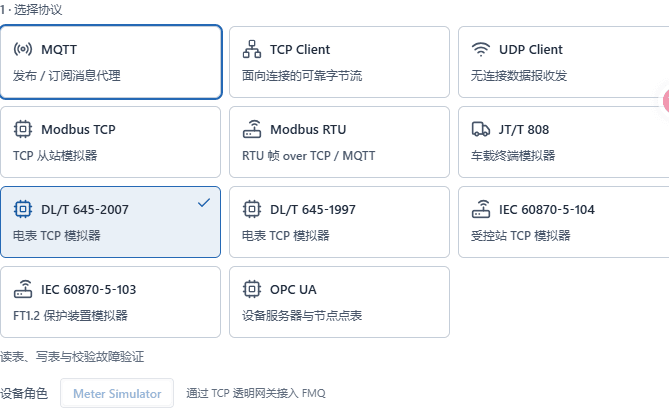

在FMQX网页版选择 DL/T645-2007，作为电表模拟器经 TCP 连接 FMQ。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66
设备协议	用于完成“选择2007版电表与TCP通道”。 必填 · 填写：DL/T645-2007
连接方向	用于完成“选择2007版电表与TCP通道”。 必填 · 填写：设备主动连接FMQ

15. 核对电表版本、TCP目标和表号

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**打开电表连接配置，核对协议版本、TCP连接目标及12位表号。

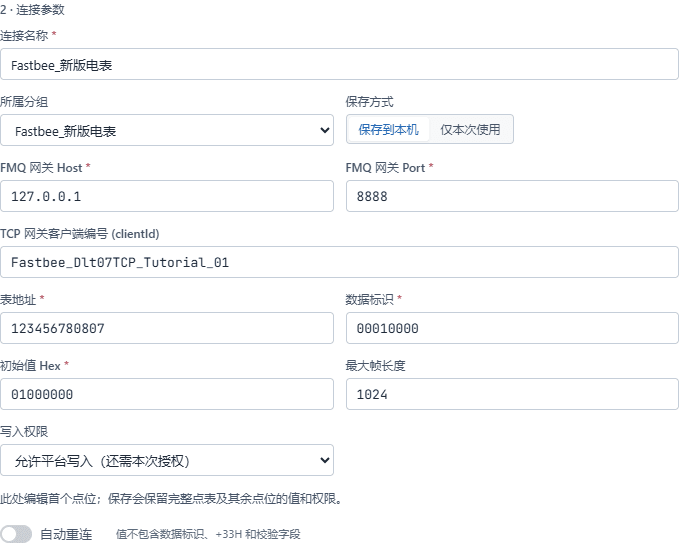

连接127.0.0.1:8888，设备编号一致，表地址为123456780807。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66
协议版本	用于完成“核对电表版本、TCP目标和表号”。 必填 · 填写：2007
平台传输标签	用于完成“核对电表版本、TCP目标和表号”。 必填 · 填写：TCP

三、发布、连接并配置授权

16. 发布产品配置

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**核对产品后在发布确认框点击 确定。

提交后继续核对目标节点的应用结果。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

17. 确认配置已应用

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**打开同步详情，核对目标节点 APPLIED 后再连接。

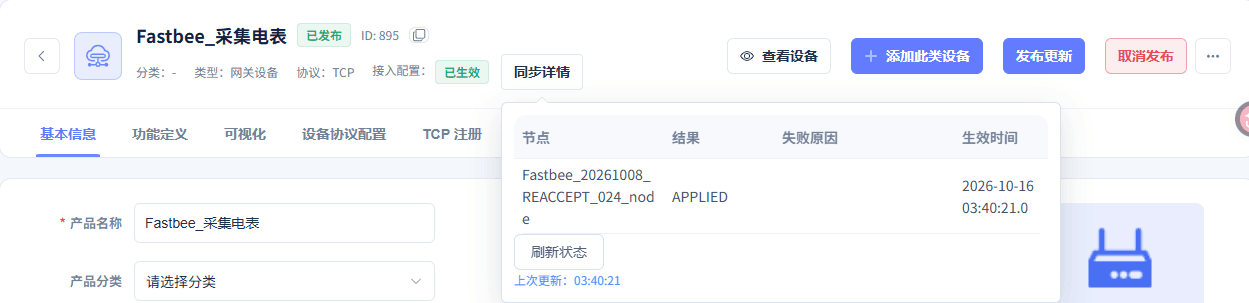

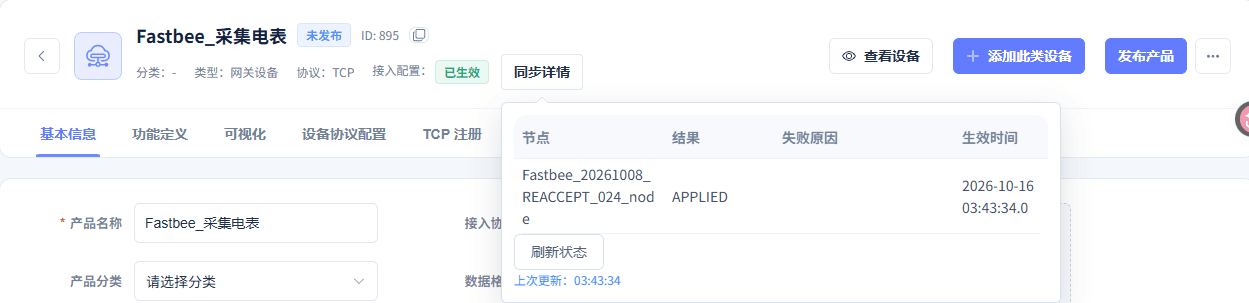

当前发布配置已在目标节点应用。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

18. 连接并发送默认身份注册

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**在原会话执行连接和默认身份注册，等待正常读取。

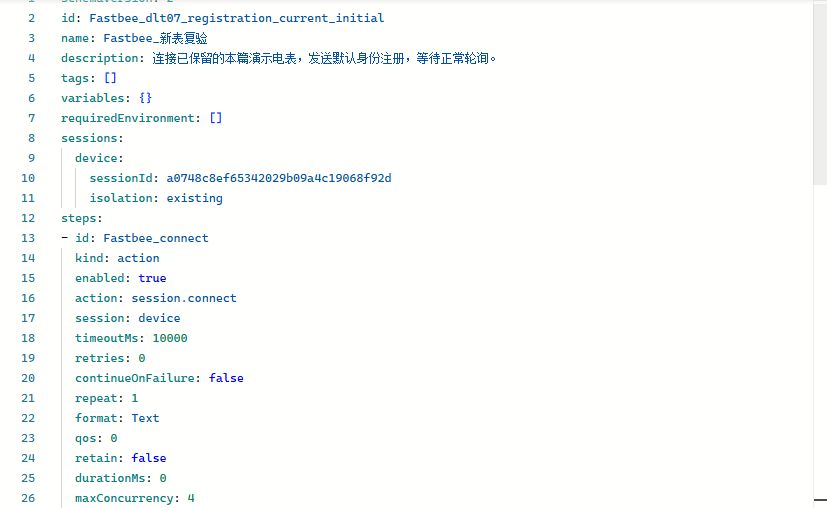

FMQX网页版场景绑定原会话，并配置连接步骤。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

19. 配置当前会话写授权

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**按厂家资料填写受控授权并保存，核对输入框已清空。

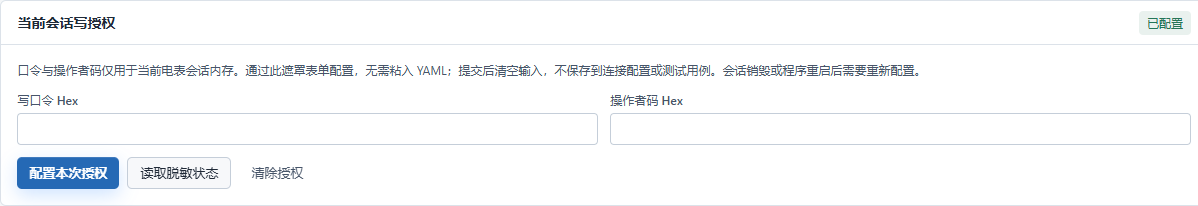

会话写授权已配置，两个密码输入框已清空。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

四、读取十个不同数据项

正常轮询可能重复记录同一DI，十个样本按不同DI核对。

20. 读取首个数据项

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**选择DI00010000，核对设备实际值，等待正常轮询读取。

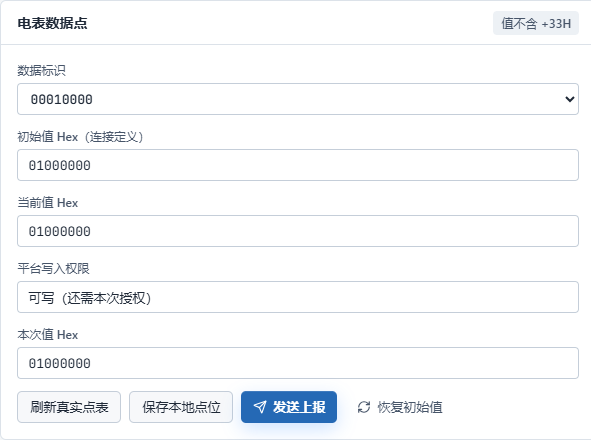

首项 DI00010000 当前值 Hex 为01000000，对应 BCD 值1。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66
DI / 值	用于完成“读取首个数据项”。 必填 · 填写：00010000 / 1

21. 完成十个不同数据项读取

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**依次核对其余九个DI和正常轮询，最后检查DI00010009。

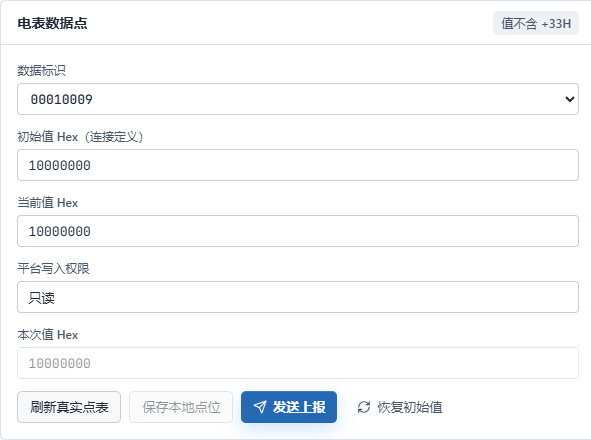

末项 DI00010009 当前值 Hex 为10000000，对应 BCD 值10。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66
DI范围	用于完成“完成十个不同数据项读取”。 必填 · 填写：00010000～00010009

五、首次写入及独立读取

22. 从平台提交首次受控写入

**操作位置：*设备详情→运行状态→*电表写入 操作步骤：在00010000控制入口填写数据Hex、受控授权及原因，确认一次。

本次目标为65，数据Hex为65000000。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66
DI	用于完成“从平台提交首次受控写入”。 必填 · 填写：00010000
写入数据Hex	用于完成“从平台提交首次受控写入”。 必填 · 填写：65000000

23. 查看真实协议应答

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**查看本次命令反馈，核对收到真实协议回应。

平台提示已收到真实协议应答，继续核对读回和最新上报。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

24. 核对原生写入应答

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**在FMQX网页版通信日志选择本次写入应答，核对时间、方向和完整原始帧。

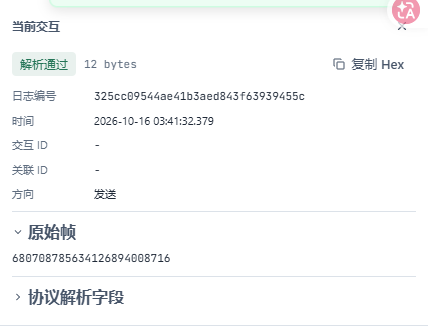

设备发出原生写入成功应答，控制码为94。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

25. 读取设备实际点值

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**刷新设备点值，核对DI与实际当前值。

设备首项 DI00010000 当前值 Hex 为65000000。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

26. 核对写后的独立读取请求

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**等待写入执行后的新READ_DATA请求，核对DI和实际时间。

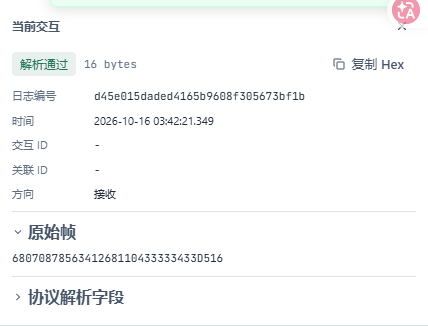

写入执行后出现新的独立读取请求。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

27. 核对独立读取应答

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**查看该读取请求的应答，核对版本、表号、DI和值。

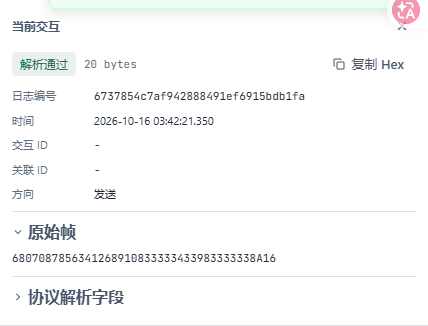

独立读取应答返回实际值65。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

28. 核对平台当前值

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**等待后续读取更新平台，读取该DI的当前值。

平台演示设定值当前为65。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

六、正常断开后手动恢复

普通断开和手动注册沿用已发布配置，连接及注册完成后提交新写入。

29. 正常断开原会话

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**点击断开并读取同一会话的状态。

电表原会话已断开，可点击连接按钮手动恢复。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

30. 手动连接并重新注册

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**连接原会话并发送默认身份注册，沿用已发布配置。

恢复场景绑定同一会话，并配置连接步骤。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

七、恢复后首次新写与独立读取

31. 恢复后首次受控写入

**操作位置：*设备详情→运行状态→*电表写入 操作步骤：在00010000控制入口填写数据Hex、受控授权及原因，确认一次。

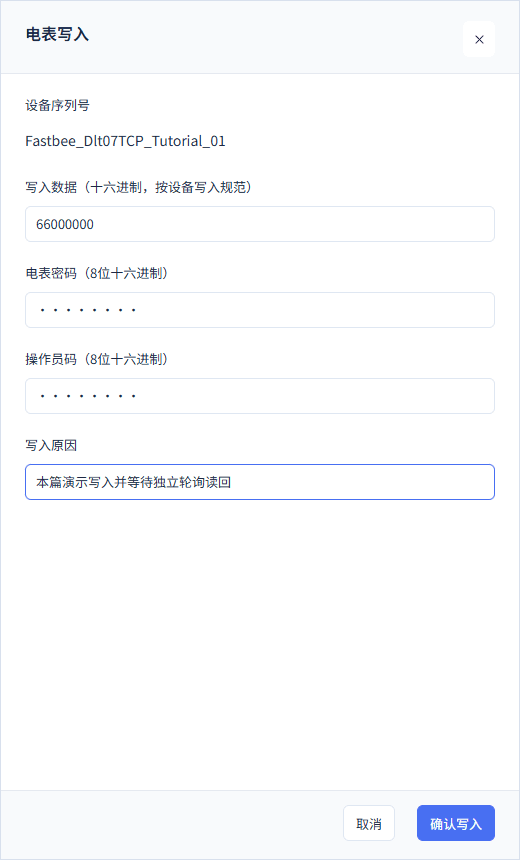

本次目标为66，数据Hex为66000000。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66
DI	用于完成“恢复后首次受控写入”。 必填 · 填写：00010000
写入数据Hex	用于完成“恢复后首次受控写入”。 必填 · 填写：66000000

32. 核对原生写入应答

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**在FMQX网页版通信日志选择本次写入应答，核对时间、方向和完整原始帧。

设备发出原生写入成功应答，控制码为94。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

33. 读取设备实际点值

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**刷新设备点值，核对DI与实际当前值。

恢复后，设备首项 DI00010000 当前值 Hex 为66000000。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

34. 核对写后的独立读取请求

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**等待写入执行后的新READ_DATA请求，核对DI和实际时间。

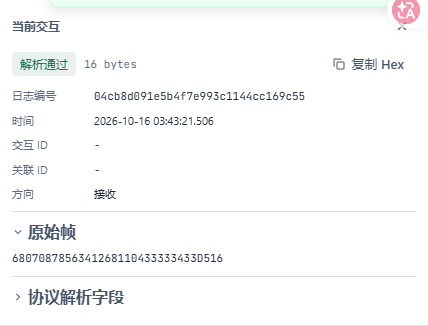

写入执行后出现新的独立读取请求。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

35. 核对独立读取应答

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**查看该读取请求的应答，核对版本、表号、DI和值。

独立读取应答返回实际值66。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

36. 核对平台当前值

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**等待后续读取更新平台，读取该DI的当前值。

平台演示设定值当前为66。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

八、分别查询三个历史窗口

37. 填写十DI样本完整时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写完整开始和结束日期时间。

按完整日期时间查询对应记录。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗
开始时间	用于完成“填写十DI样本完整时间范围”。 必填 · 填写：2026-10-16 03:40:23
结束时间	用于完成“填写十DI样本完整时间范围”。 必填 · 填写：2026-10-16 03:41:30

38. 筛选十DI样本字段

**操作位置：*数据中心→*历史数据 **操作步骤：**选择本设备及对应DI字段，核对时间后点击 查询。

选择电表终端及10项属性后，点击查询。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗
字段	用于完成“筛选十DI样本字段”。 必填 · 填写：00010000、00010001、00010002、00010003、00010004、00010005、00010006、00010007、00010008、00010009

39. 刷新十DI样本历史

**操作位置：*数据中心→*历史数据 **操作步骤：**保持相同设备、字段和时间，点击结果区右上刷新按钮。

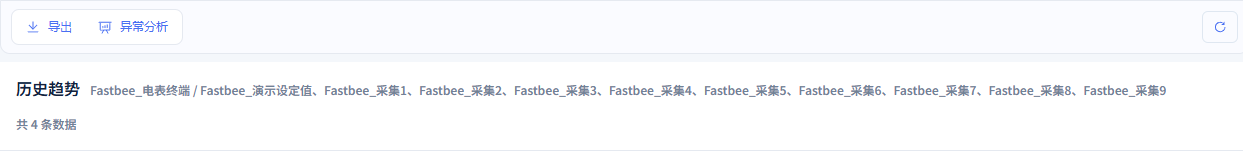

刷新后，十项属性共显示4条数据。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗

40. 核对十DI样本结果

**操作位置：*数据中心→*历史数据 **操作步骤：**按时间和DI读取实际历史，区分周期重复值和不同数据项。

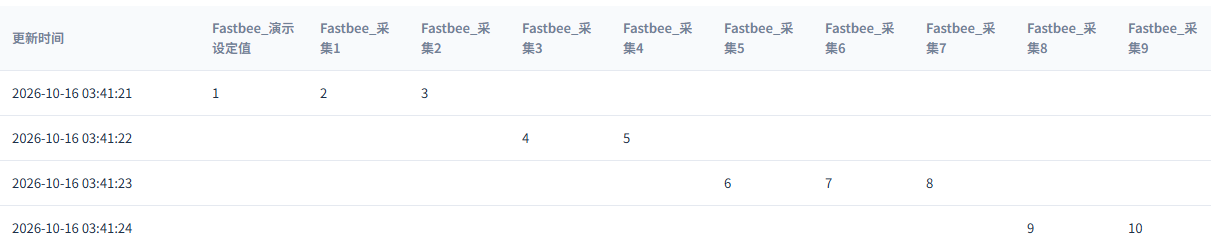

4行历史覆盖10项，初始值依次为1至10。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗

41. 填写首次写入读回完整时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写完整开始和结束日期时间。

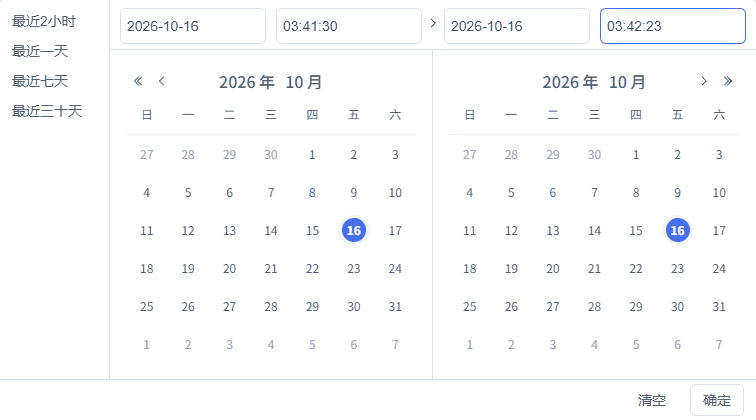

按完整日期时间查询对应记录。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗
开始时间	用于完成“填写首次写入读回完整时间范围”。 必填 · 填写：2026-10-16 03:41:30
结束时间	用于完成“填写首次写入读回完整时间范围”。 必填 · 填写：2026-10-16 03:42:23

42. 筛选首次写入读回字段

**操作位置：*数据中心→*历史数据 **操作步骤：**选择本设备及对应DI字段，核对时间后点击 查询。

首次写入历史筛选演示设定值，再点击查询。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗
字段	用于完成“筛选首次写入读回字段”。 必填 · 填写：00010000

43. 刷新首次写入读回历史

**操作位置：*数据中心→*历史数据 **操作步骤：**保持相同设备、字段和时间，点击结果区右上刷新按钮。

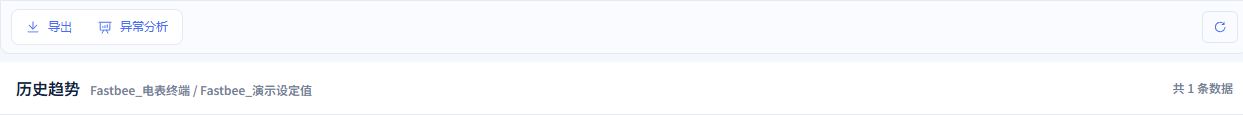

刷新首次写入历史，结果区显示共1条数据。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗

44. 核对首次写入读回结果

**操作位置：*数据中心→*历史数据 **操作步骤：**按时间和DI读取实际历史，区分周期重复值和不同数据项。

2026-10-16 03:42:21，演示设定值历史为65。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗

45. 填写恢复后写入读回完整时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写完整开始和结束日期时间。

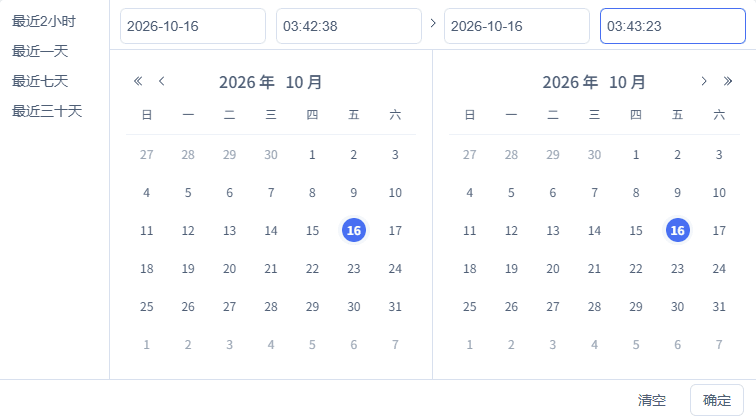

按完整日期时间查询对应记录。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗
开始时间	用于完成“填写恢复后写入读回完整时间范围”。 必填 · 填写：2026-10-16 03:42:38
结束时间	用于完成“填写恢复后写入读回完整时间范围”。 必填 · 填写：2026-10-16 03:43:23

46. 筛选恢复后写入读回字段

**操作位置：*数据中心→*历史数据 **操作步骤：**选择本设备及对应DI字段，核对时间后点击 查询。

恢复后写入历史筛选演示设定值，再点击查询。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗
字段	用于完成“筛选恢复后写入读回字段”。 必填 · 填写：00010000

47. 刷新恢复后写入读回历史

**操作位置：*数据中心→*历史数据 **操作步骤：**保持相同设备、字段和时间，点击结果区右上刷新按钮。

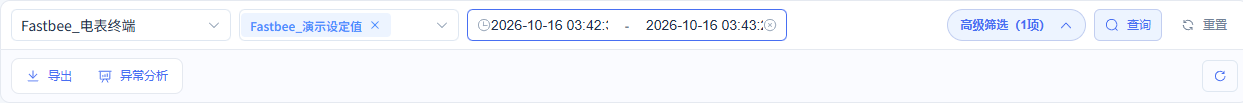

保留恢复后写入的筛选条件，点击结果区右上刷新。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗

48. 核对恢复后写入读回结果

**操作位置：*数据中心→*历史数据 **操作步骤：**按时间和DI读取实际历史，区分周期重复值和不同数据项。

2026-10-16 03:43:21，演示设定值历史为66。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗

九、停止并保留配置和历史

49. 清除会话写授权

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**清除当前会话授权，核对授权已未配置。

当前会话写授权为未配置，密码输入框为空。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

50. 停止收发并保留配置

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**断开原会话并关闭自动重连及实际存在的自动项。

2007电表会话状态为已断开。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

51. 取消发布并确认应用

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**取消原产品发布，核对同步详情中的 APPLIED。

取消发布后，目标节点结果为 APPLIED。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

52. 查看停止后保留的可写点当前值

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**读取平台首项当前值，与最后一次独立读回核对。

停止后，演示设定值仍显示最新读回值66。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：00010000 / 65、66

参数来源与填写参考

设备接入向导

字段 / 控件	填写说明
产品类型	网关设备承载电表的TCP网关会话；直连设备用于无需网关绑定的设备。 必填 · 填写：网关设备直连设备：设备直接接入，不承担本篇真实网关绑定；设备直接接入，不承担本篇真实网关绑定。网关设备：本篇选择，用于实际TCP网关身份；本篇选择，用于实际TCP网关身份。
基础产品和字段数	向导建立采集电表及十个字段；此阶段JSON/MQTT为基础草稿，后续必须修改正式协议。 必填 · 填写：采集电表 / 十个字段 / 暂不添加设备
设备名称与所属产品	名称用于在绑定、运行状态和历史页面选择同一电表终端。 必填 · 填写：电表终端 / 采集电表
设备编号与网关连接身份	使用唯一设备编号，平台设备、绑定中的设备标识和FMQX网关身份完全一致。 必填 · 填写：本篇电表终端唯一设备编号
固件、定位、分组、空间与影子	固件本篇留未知，定位选自动定位，分组和空间留空，设备影子关闭；均不是本篇原生读写成功依据。 必填 · 填写：未知 / 自动定位 / 留空 / 影子关闭

协议与发布生效

字段 / 控件	填写说明
接入协议与数据格式	TCP是正式网络标签，DL/T645 2007是报文版本；FMQX通道名TCP透明网关不等于另一篇TCP_GATEWAY产品标签。 必填 · 填写：TCP / DL/T645 2007 修改后须发布。DL/T645 2007：本篇8位DI的电表报文版本；本篇8位DI的电表报文版本。DL/T645 1997：另一个报文版本，使用独立产品及4位DI，不能复用本篇结论；另一个报文版本，使用独立产品及4位DI，不能复用本篇结论。
联网方式	页面本次保存为WIFI；它描述设备联网方式，不改变TCP监听目标。 必填 · 填写：WIFI 修改后须发布。
启用设备授权码	本篇关闭此开关；电表写授权与接入授权是不同环节。 必填 · 填写：关闭 修改后须发布。
平台设备与真实网关	两者选择实际存在的本篇网关设备；真实网关下拉来自网关设备清单，不能输入自造编号。 必填 · 填写：本篇电表终端 修改后须发布。本篇电表终端：从平台真实设备和真实网关列表选择本篇已保存设备，两处对应相同身份；从平台真实设备和真实网关列表选择本篇已保存设备，两处对应相同身份。
表号	从电表铭牌或厂商资料取得12位数字；平台与FMQX必须完全一致。 必填 · 填写：123456780807 修改后须发布。
绑定启用	开启后将本电表纳入发布配置；协议版本由产品的2007格式确定。 必填 · 填写：启用 / DLT645_2007 修改后须发布。
数据标识DI	2007版使用8位十六进制，十项00010000至00010009分别建轮询；这是电表数据标识。 必填 · 填写：00010000～00010009 修改后须发布。
轮询间隔、超时与重试	每项每60000毫秒读取，超时3000毫秒、重试0；写后可能等待接近一分钟才有独立读取。 必填 · 填写：60000 ms / 3000 ms / 0次 修改后须发布。
轮询优先级与启用	首项示例优先级100，保持启用；全部十项保存后再映射。 必填 · 填写：100 / 启用 修改后须发布。
正式轮询项目与物模型字段	保存轮询后从真实列表选择，首项00010000对应演示设定值；其余DI分别对应采集1至9。 必填 · 填写：正式首项轮询 / 演示设定值 修改后须发布。00010000 / 演示设定值：首项从已保存轮询中选择00010000，对应模型字段选演示设定值；首项从已保存轮询中选择00010000，对应模型字段选演示设定值。
数据格式	本篇使用BCD，输入十进制数字的BCD原始值；其他格式只在厂家规范要求时选择。 必填 · 填写：BCD 修改后须发布。BCD：按BCD解释数值，本篇选择；按BCD解释数值，本篇选择。UINT：无符号整数格式，按设备资料选择；无符号整数格式，按设备资料选择。INT：有符号整数格式，按设备资料选择；有符号整数格式，按设备资料选择。HEX：十六进制原始内容，按设备资料选择；十六进制原始内容，按设备资料选择。ASCII：字符内容，按设备资料选择；字符内容，按设备资料选择。
值索引、倍率、偏移与单位	首项值索引0、倍率1、偏移0、单位留空；保持输入与读取结果一致。 必填 · 填写：0 / 1 / 0 / 单位留空 修改后须发布。
允许写入与规范依据	仅00010000开启写入并填写本FMQX正式演示场景依据；其余九项关闭，不将只读电量当作可写点。 必填 · 填写：仅演示设定值允许写入 修改后须发布。
读取操作与风险等级	读取选READ_DATA和LOW；写入选WRITE_DATA和HIGH，不能用低风险读取策略放行写入。 必填 · 填写：READ_DATA / LOW / 00010000 修改后须发布。READ_DATA / LOW：读取策略，本步使用；读取策略，本步使用。WRITE_DATA / HIGH：受控写策略，另步配置；受控写策略，另步配置。
读取开关	本篇允许手动指令和统一下行，要求密码引用关闭，策略保持启用。 必填 · 填写：手动开 / 统一下行开 / 密码引用关 / 启用 修改后须发布。
命令超时与重试	命令策略超时5000毫秒、重试0；它与轮询超时3000毫秒是不同设置。 必填 · 填写：5000 ms / 0次 修改后须发布。
写入操作与风险等级	本篇对00010000单独建立WRITE_DATA和HIGH策略，操作选择写入后页面会要求密码引用。 必填 · 填写：WRITE_DATA / HIGH / 00010000 修改后须发布。READ_DATA / LOW：仅用于读取；仅用于读取。WRITE_DATA / HIGH：本篇受控写入策略；本篇受控写入策略。
写入开关	允许手动指令和统一下行，要求密码引用开启，策略启用；还需当前设备会话授权。 必填 · 填写：手动开 / 统一下行开 / 密码引用开 / 启用 修改后须发布。

功能定义

字段 / 控件	填写说明
首属性名称与标识	首属性为演示设定值，翻译DemoSetpoint，与DI00010000一一对应，其他九项命名为采集1至采集9。 必填 · 填写：演示设定值 / DemoSetpoint / DI00010000 修改后须发布。
历史存储与只读数据	首属性历史开启、只读关闭；其余九项历史开启、只读开启。首项图表展示、实时监测和分享权限关闭。 必填 · 填写：首项可控制；全部历史开启 修改后须发布。
数据类型、范围与步长	十个属性均使用整数0至10000、步长1，便于分辨已知样本。 必填 · 填写：整数 / 0～10000 / 1 修改后须发布。
单位与计算公式	本篇是无量纲的演示整数，单位和计算公式留空；实物按厂家量纲与转换规则填写。 必填 · 填写：留空 修改后须发布。
采集字段保存结果	末项采集9对应00010009；图片显示该行的整数与历史开启，不代表十项已同时展示。 必填 · 填写：采集9 / 00010009 / 整数 / 历史开启 修改后须发布。

当前读写与历史操作

字段 / 控件	填写说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：00010000 / 65、66
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：使用对应操作的实际时间窗
