DL/T 645-1997 电表 TCP 网关接入与受控写入

本文依据已有操作手册整理为线上操作参考。原文标为预期或未执行的操作，仍须按实际环境验证。

从复制产品开始，完成一块FMQX演示电表的十点采集、受控写入、独立读回、历史查询与安全停止。

**开始前准备：**已有可复制的1997版TCP网关产品；本篇复用其模型后逐项核对；已取得当前平台、FMQ网关、FMQX网页版访问条件及本次独立设备资料；具备产品、设备、模型、协议草稿、发布、历史查询和演示写入权限；写入仅针对FMQX演示可写首点；真实设备须另有明确厂家规范与现场授权。

开始前先了解这条接入流程

本篇用一块FMQX演示电表完成1997版TCP网关接入：复制产品、核对模型、添加设备、配置协议、发布、注册、采集、受控写入、查询历史和安全停止。

请先准备可复用的同协议产品、厂家点表和当前环境提供的连接地址。截图中的名称和参数是本次演示实际值；设备编号、地址、分组及授权字段按自己的现场资料填写。

本篇展示本地单节点与FMQX演示电表的实际旅程，尚未完成真人新手阅读与具体版本验收。

配置、采集与写入的关系

这是功能关系示意，用于理解各组件的职责，不是平台运行截图。

复制模板前先替换这些参数

本篇代码使用普通模板名；截图保留实际历史资源。请先完成以下核对，再保存为UTF-8文件或发送报文。

• YAML中的device是本流程会话别名；demo-session-id须通过会话绑定替换为本篇目标会话的真实ID，动作节点的session仍保持device。
• 先完整粘贴定义，验证并保存版本；保存只证明配置已保存，运行和设备结果另按步骤核对。
• demo-device是设备编号模板。将clientId中的设备编号、每个收发主题中的设备编号和TCP上报的clientId一起替换为平台该设备编号；MQTT身份中的产品号、租户号也须替换为当前设备连接参数。

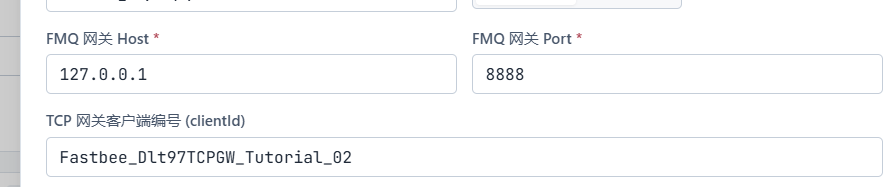

• 连接文件中的host、port及监听方向须改为当前环境实际地址；127.0.0.1表示运行FMQX的本机。涉及MQTT时同步核对产品号、用户名、订阅主题和responseRoute，密码仅在连接页面安全填写。
• 分组、会话及订阅id是导入文件内部引用；如需改名，groupId必须与对应分组id一致。先核对再导入，不要在保留会话上重复创建同名连接。
• 代码块是按既有无密码资产或原代码改写的客户模板，尚未证明本版模板已成功导入。历史截图、发送时间和业务通过范围仍以各步骤记录为准；不要将模板名当作旧证据中的实际资源名。

复制产品并准备独立草稿

本篇从复制已保留产品开始。先预览已有协议和功能定义，再保存独立产品；不把本篇写成从空白逐字段新建。

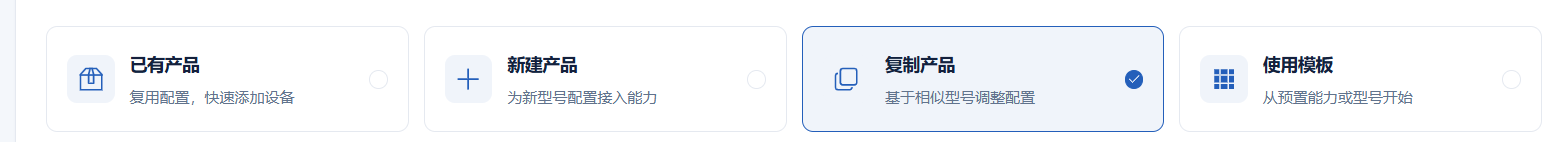

1. 选择复制产品

**操作位置：*设备管理→*设备接入 操作步骤：在设备接入页选择复制产品。

复制产品卡片已选中。

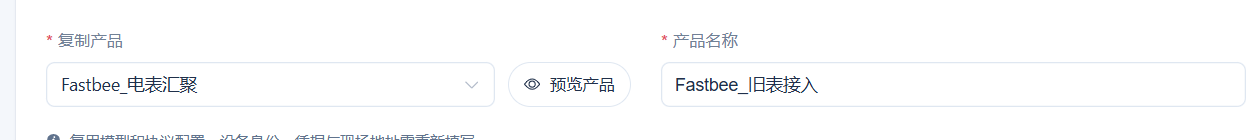

2. 指定源产品和新名称

**操作位置：*设备管理→*设备接入 操作步骤：选择源产品，填写本次新产品名称。

源产品和新名称均已填写。

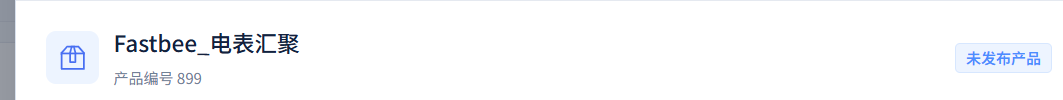

3. 核对源产品

**操作位置：*设备管理→*设备接入 操作步骤：打开预览产品，核对产品名称。

预览的是本次选择的源产品。

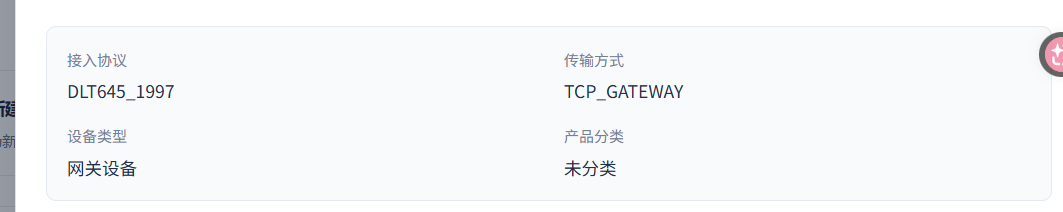

4. 核对源产品协议

操作位置：设备管理→设备接入 操作步骤：查看源产品的协议和设备类型。

为1997版、TCP网关和网关设备。

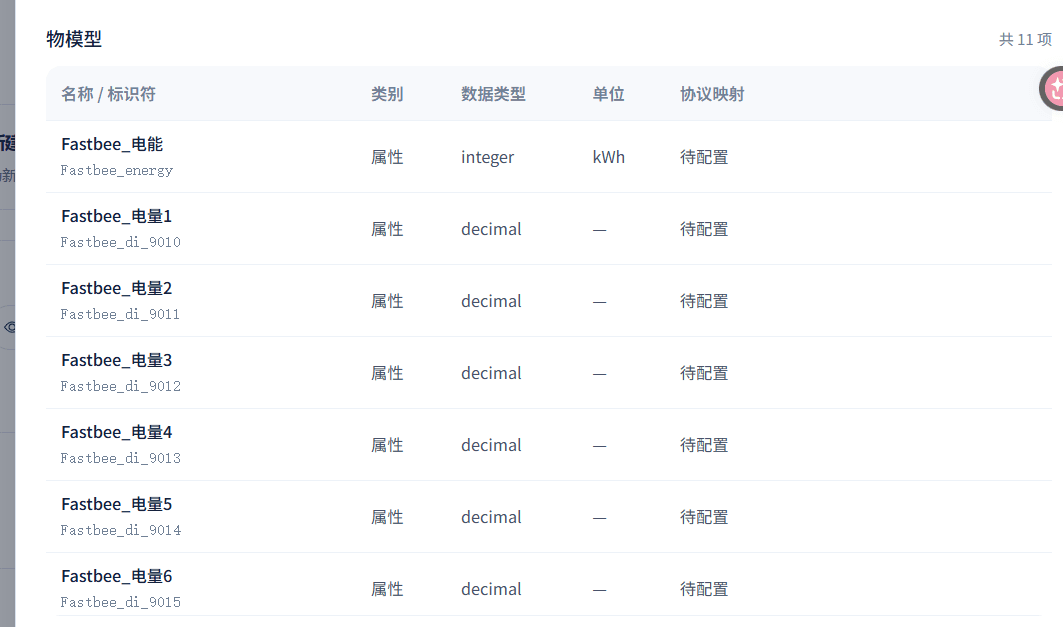

5. 查看已有采集属性

**操作位置：*设备管理→*设备接入 **操作步骤：**在功能定义上半部核对已有属性。

可见本篇需要复用的电量属性。

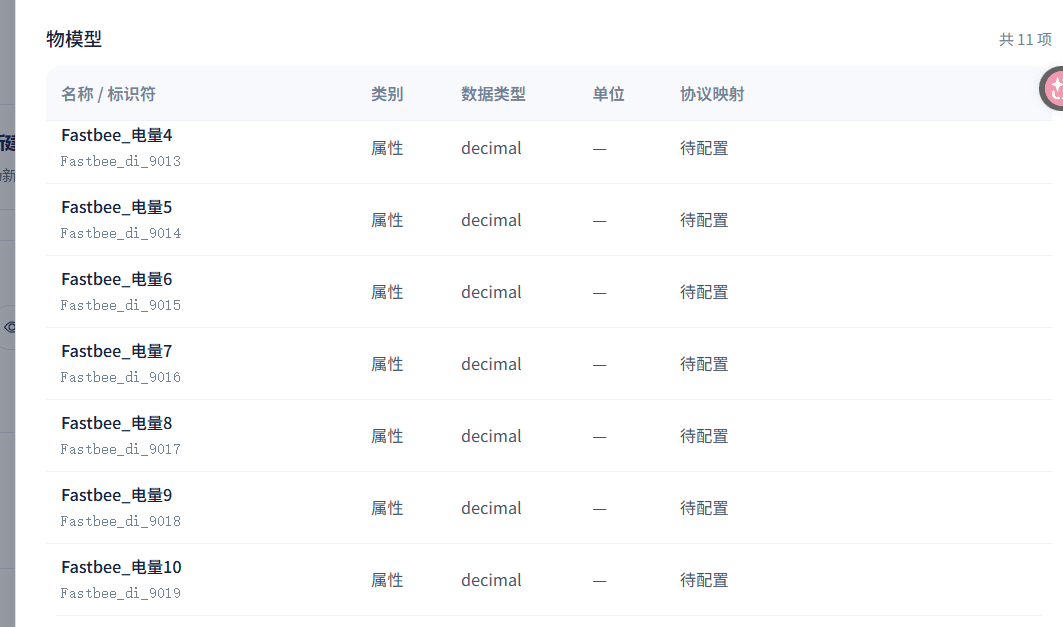

6. 核对其余采集属性

**操作位置：*设备管理→*设备接入 **操作步骤：**滚动预览，核对电量4至10。

十个采集属性均能找到。

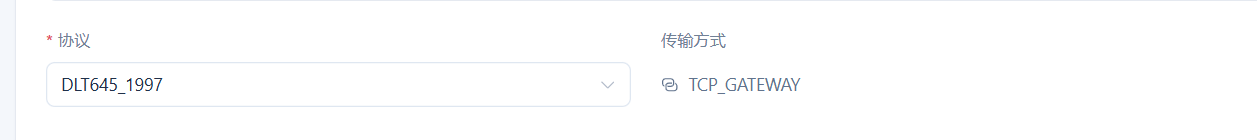

7. 选定1997版与TCP网关

操作位置：设备管理→设备接入 操作步骤：返回向导，核对协议与传输方式。

协议为1997版，传输方式为TCP网关。

8. 先准备产品

**操作位置：*设备管理→*设备接入 操作步骤：选中仅准备产品，暂不创建设备。

本轮只准备产品草稿。

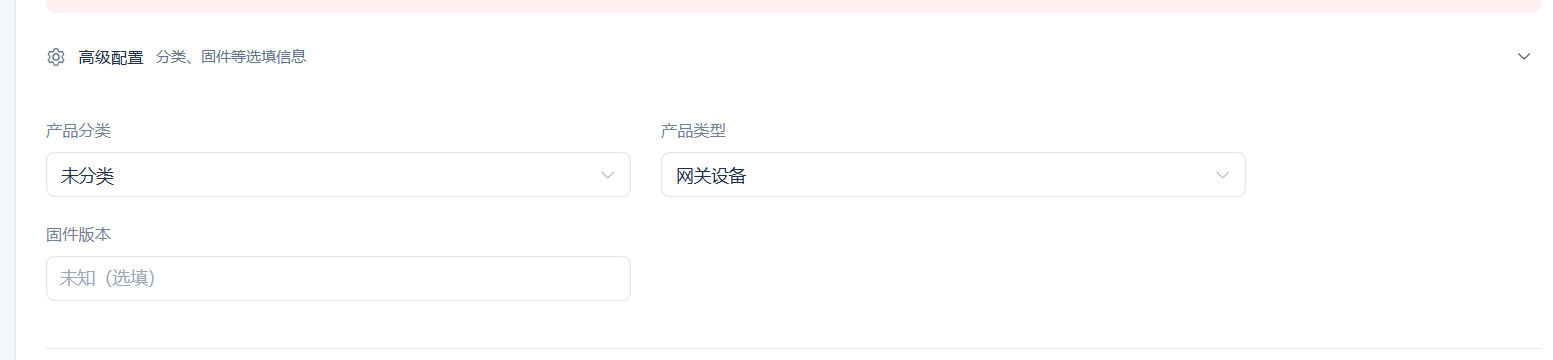

9. 核对产品选填资料

操作位置：设备管理→设备接入 操作步骤：展开高级配置，按图核对分类和设备类型。

本篇为网关设备，固件不填写。

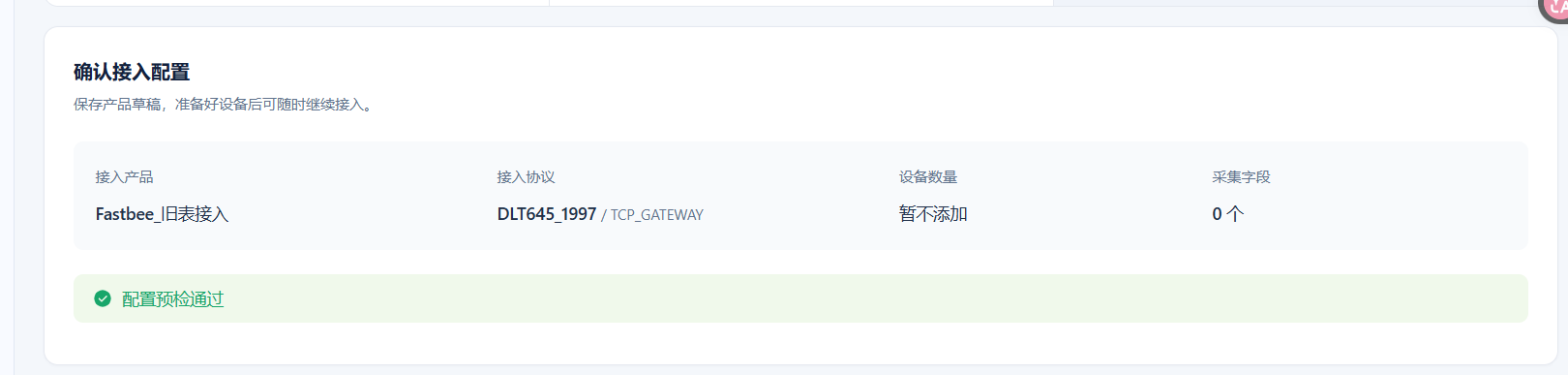

10. 核对向导摘要

**操作位置：*设备管理→*设备接入 操作步骤：进入确认页，查看配置预检。

配置预检通过，暂不添加设备。

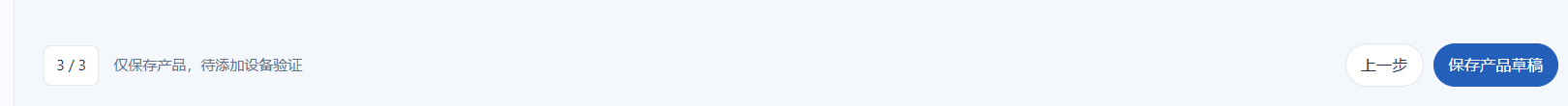

11. 保存产品草稿

**操作位置：*设备管理→*设备接入 操作步骤：点击保存产品草稿。

提交本篇独立产品草稿。

12. 确认产品已保存

**操作位置：*设备管理→*设备接入 **操作步骤：**查看保存后的准备结果。

页面显示产品草稿已保存。

13. 进入新产品

**操作位置：*设备管理→*设备接入 **操作步骤：**打开刚保存的新产品，核对名称。

新产品未发布，接入配置待生效。

设备管理 → 设备接入

字段 / 控件	填写说明
接入来源	选定本次接入的起点。 选填 · 填写：复制产品复制产品：选定本次接入的起点；本篇复制已保留的旧表产品。
复制产品	选择提供功能定义的源产品。 必填 · 填写：按当前环境填写 从产品管理中选取同协议的已有产品。当前批次资源：选择提供功能定义的源产品；先预览协议、网关类型和十个采集属性。
产品名称	为本次复制的独立产品命名。 必填 · 填写：按当前环境填写 由本次接入人员按用途命名。
预览产品	查看源产品身份和功能定义。
协议	规定电表帧格式和数据标识长度。 必填 · 填写：DLT645_1997 来自电表铭牌和厂家协议资料。DLT645_1997：规定电表帧格式和数据标识长度；1997版全程保持一致，不能与2007版混用。
传输方式	通过网关主动建立的连接访问电表。 必填 · 填写：TCP_GATEWAY 来自实际网关接入方式。TCP_GATEWAY：通过网关主动建立的连接访问电表；本篇选择TCP网关，网关设备类型需一致。
仅准备产品，暂不创建设备	先保存产品草稿，稍后单独添加设备。 选填 · 填写：选中开启：启用此项；先保存产品草稿，稍后单独添加设备。关闭：停用此项；不启用此项行为。
下一步	进入下一阶段并核对摘要。
上一步	回到前一步修正未提交配置。
配置预检	显示产品草稿是否满足提交条件。
保存产品草稿	创建本篇独立产品草稿。
产品草稿已保存	显示产品准备结果。

高级参数（4 项）

字段 / 控件	填写说明
高级配置	展开产品分类、类型和固件等资料。
产品分类	对产品作业务归类。 必填 · 填写：未分类 来自当前平台的分类字典。未分类：对产品作业务归类；本篇保持未分类，其他项目按管理习惯选择。
设备类型	决定产品下设备的角色。 必填 · 填写：网关设备 来自实际网关角色。网关设备：决定产品下设备的角色；本篇以同一设备代表透传网关。
固件版本	记录设备固件资料。 必填 · 填写：留空 来自厂家固件说明。

核对十个采集属性

模型标识是后续点位映射的固定键。首点用于FMQX演示写入，取消只读会联动关闭图表和实时监测；十个字段均保留历史存储。

14. 核对首点名称和标识

操作位置：产品详情→功能定义 操作步骤：在功能定义中打开电量1，核对名称、翻译和模型标识。

首点与本篇演示点表对应。

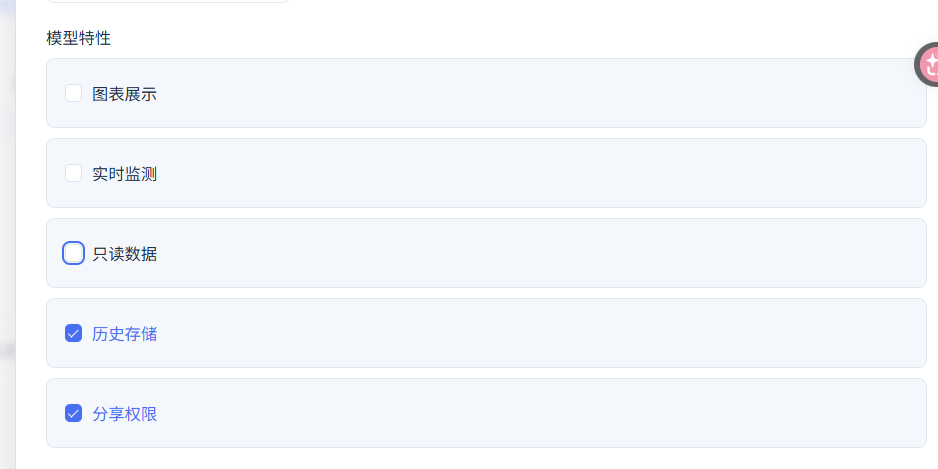

15. 准备演示可写首点

操作位置：产品详情→功能定义 操作步骤：取消首点只读，核对图表和实时监测一并关闭，保留历史存储。

首点可进入受控写入，仍保存历史。

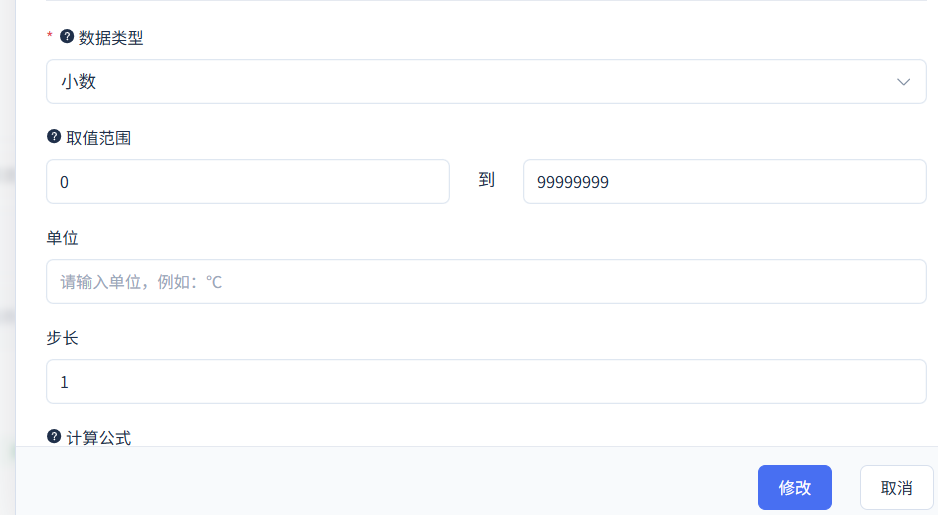

16. 核对首点数值范围

操作位置：产品详情→功能定义 操作步骤：核对小数类型、范围、步长和单位。

小数、范围0至99999999、步长1、单位为空。

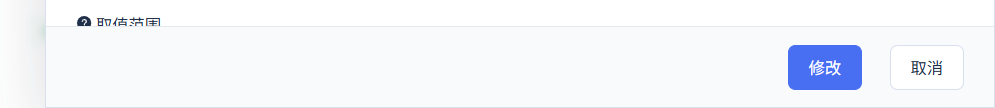

17. 保存首点属性

**操作位置：*产品详情→*功能定义 操作步骤：点击修改。

提交当前首点属性修改。

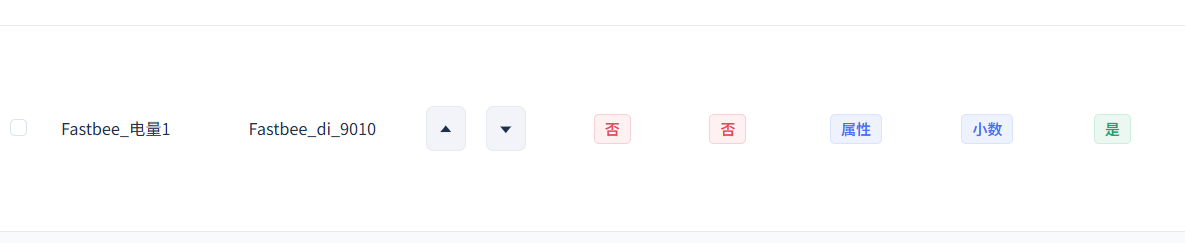

18. 回到首点属性列表

**操作位置：*产品详情→*功能定义 **操作步骤：**查看保存后返回的电量1属性行。

当前仍是本篇产品中的电量1。

19. 核对第二点属性

**操作位置：*产品详情→*功能定义 **操作步骤：**打开电量2，核对名称、翻译和标识。

电量2与第二个数据标识对应。

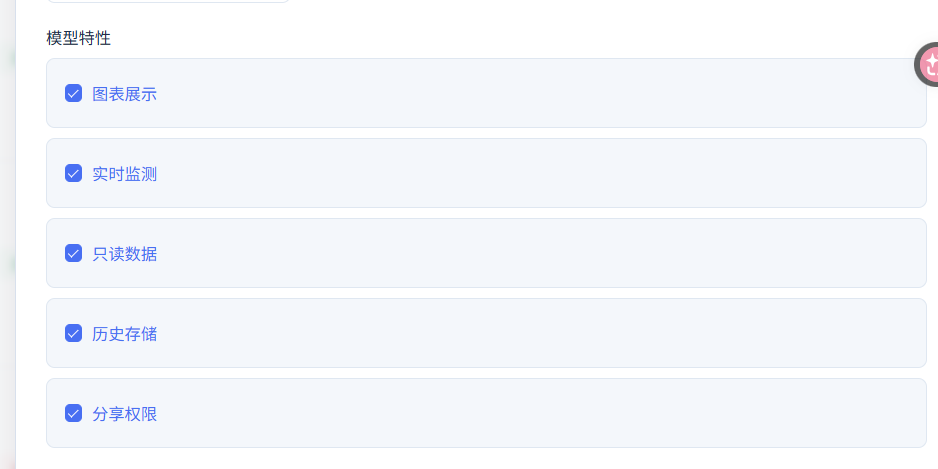

20. 保持其余点只读

**操作位置：*产品详情→*功能定义 操作步骤：核对第二点保留只读、图表、实时监测和历史存储。

该点按只读采集方式使用。

21. 核对电量3属性

**操作位置：*产品详情→*功能定义 操作步骤：打开电量3，核对本篇名称、翻译和模型标识。

电量3与数据标识9012对应。

22. 核对电量4属性

**操作位置：*产品详情→*功能定义 操作步骤：打开电量4，核对本篇名称、翻译和模型标识。

电量4与数据标识9013对应。

23. 核对电量5属性

**操作位置：*产品详情→*功能定义 操作步骤：打开电量5，核对本篇名称、翻译和模型标识。

电量5与数据标识9014对应。

24. 核对电量6属性

**操作位置：*产品详情→*功能定义 操作步骤：打开电量6，核对本篇名称、翻译和模型标识。

电量6与数据标识9015对应。

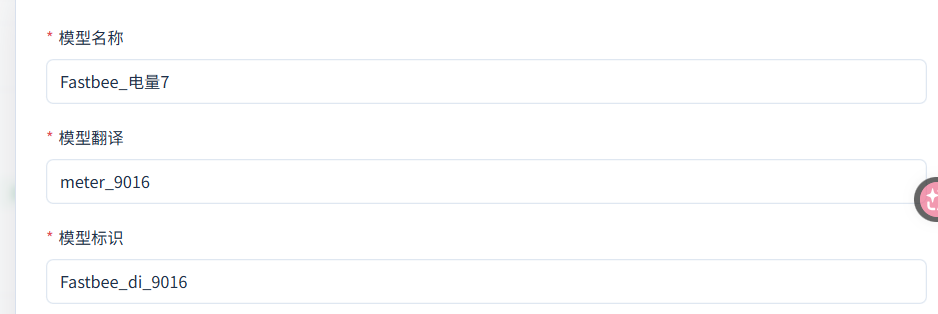

25. 核对电量7属性

**操作位置：*产品详情→*功能定义 操作步骤：打开电量7，核对本篇名称、翻译和模型标识。

电量7与数据标识9016对应。

26. 核对电量8属性

**操作位置：*产品详情→*功能定义 操作步骤：打开电量8，核对本篇名称、翻译和模型标识。

电量8与数据标识9017对应。

27. 核对电量9属性

**操作位置：*产品详情→*功能定义 操作步骤：打开电量9，核对本篇名称、翻译和模型标识。

电量9与数据标识9018对应。

28. 核对电量10属性

**操作位置：*产品详情→*功能定义 操作步骤：打开电量10，核对本篇名称、翻译和模型标识。

电量10与数据标识9019对应。

产品详情 → 功能定义

字段 / 控件	填写说明
功能定义	查看和调整复制的模型。
模型名称	为每个采集值提供可读名称。 必填 · 填写：按当前环境填写 来自厂家点表和本次演示命名。 修改后须发布。
模型标识	作为点位映射和数据展示的固定键。 必填 · 填写：按当前环境填写 来自当前产品功能定义。 修改后须发布。
模型类别	区分属性、功能和事件。 选填 · 填写：属性 修改后须发布。属性：区分属性、功能和事件；本篇十点均为属性。
图表展示	控制图表展示；开启会要求只读。 选填 · 填写：首点关闭，其余九点开启 修改后须发布。开启：启用此项；控制图表展示；开启会要求只读。关闭：停用此项；不启用此项行为。
实时监测	控制只读监测展示，与只读联动。 选填 · 填写：首点关闭，其余九点开启 修改后须发布。开启：启用此项；控制只读监测展示，与只读联动。关闭：停用此项；不启用此项行为。
只读数据	限制属性能否由设备控制入口写入。 选填 · 填写：首点关闭，其余九点开启 来自真实设备允许的操作范围。 修改后须发布。开启：启用此项；限制属性能否由设备控制入口写入。关闭：停用此项；不启用此项行为。
历史存储	允许该属性保存历史记录。 选填 · 填写：开启 修改后须发布。开启：启用此项；允许该属性保存历史记录。关闭：停用此项；不启用此项行为。
数据类型	决定模型按何种数值类型接收数据。 必填 · 填写：小数 来自厂家点表及解码结果。 修改后须发布。小数：决定模型按何种数值类型接收数据；本篇使用小数，需与映射格式相容。
最小值	约束模型可用数值下限。 必填 · 填写：0 来自厂家字段范围。 修改后须发布。
最大值	约束模型可用数值上限。 必填 · 填写：99999999 来自厂家字段位数和范围。 修改后须发布。
步长	规定控件每次调节的增量。 必填 · 填写：1 修改后须发布。
单位	给属性补充量纲。 必填 · 填写：留空 来自厂家点表。 修改后须发布。
修改	保存当前属性的修改。 修改后须发布。
取消	放弃当前未提交修改。
属性列表	显示当前产品已保存的模型。 来自当前产品查询结果。

高级参数（3 项）

字段 / 控件	填写说明
模型翻译	保存当前模型的翻译配置。 必填 · 填写：meter_9010至meter_9019 沿用本篇已复制模型的实际配置。 修改后须发布。
分享权限	控制分享相关标记，不决定采集链路。 选填 · 填写：表单中曾选中 来自平台的分享权限要求。 修改后须发布。开启：启用此项；控制分享相关标记，不决定采集链路。关闭：停用此项；不启用此项行为。
计算公式	用于模型层的计算转换。 必填 · 填写：截图仅显示标签 来自业务计算需求及当前模型配置。 修改后须发布。

添加本篇网关设备

设备编号用于连接注册，表号用于识别连接中的电表。选择产品后重新核对设备编号，再保存设备。

29. 手动添加本篇设备

**操作位置：*设备管理→接入设备→*手动添加 操作步骤：在接入设备菜单点击手动添加。

打开新增设备表单。

30. 选择本篇新产品

*操作位置：设备管理→接入设备→手动添加 **操作步骤：在所属产品***选择页选中刚保存的新产品。

本篇新产品处于选中状态。

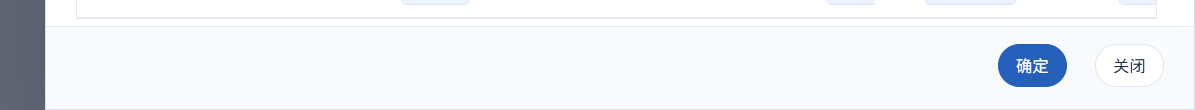

31. 确认所属产品

**操作位置：*设备管理→接入设备→*手动添加 操作步骤：点击确认所选产品。

返回设备表单并带入本篇产品。

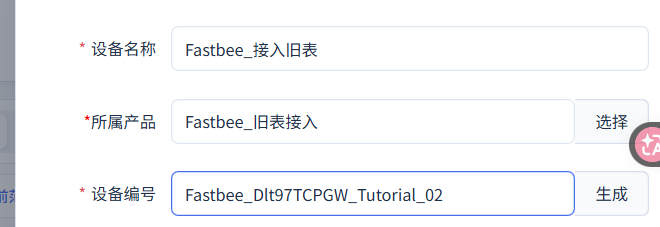

32. 补齐设备名称与编号

操作位置：设备管理→接入设备→手动添加 操作步骤：填写本篇设备名称和设备编号，核对所属产品。

名称、产品和编号三项完整。

33. 保存新设备

**操作位置：*设备管理→接入设备→*手动添加 操作步骤：点击确定。

提交本篇新设备。

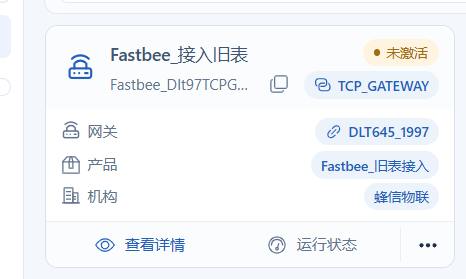

34. 确认设备已创建

**操作位置：*设备管理→接入设备→*手动添加 操作步骤：查看设备卡片，核对名称、协议和所属产品。

本篇设备已存在，尚未激活。

设备管理 → 接入设备 → 手动添加

字段 / 控件	填写说明
手动添加	打开新增设备表单。
设备名称	用简短名称区分本次设备。 必填 · 填写：按当前环境填写 由接入人员按用途命名。
所属产品	将设备关联到本篇新产品。 必填 · 填写：按当前环境填写 来自平台产品列表。当前批次资源：将设备关联到本篇新产品；选择刚复制的新产品，再重新核对设备编号。
选择	打开产品选择页。
确认所选产品	把选中的产品带回设备表单。
设备编号	平台使用此编号识别网关连接。 必填 · 填写：从本篇设备资料复制 来自平台设备详情中的设备编号。
确定	保存本篇新设备。
关闭	退出未提交的设备表单。
设备状态	显示当前设备登记与连接状态。 来自设备查询结果。

高级参数（6 项）

字段 / 控件	填写说明
生成	生成新的设备编号。 由平台生成。
固件版本	记录设备固件版本。 必填 · 填写：实际值未完整核对，请按当前设备资料填写 来自厂家设备资料。
定位方式	控制设备位置来源。 必填 · 填写：实际值未完整核对，请按当前设备资料填写 来自设备安装方式。实际候选待核对：源码可见此选择控件，当前实际候选没有完整观察；应按当前租户与设备资料选择；本篇不提供可照抄的环境值。
设备组织	确定设备业务归属。 必填 · 填写：实际值未完整核对，请按当前设备资料填写 来自本租户组织配置。实际候选待核对：源码可见此选择控件，当前实际候选没有完整观察；应按当前租户与设备资料选择；本篇不提供可照抄的环境值。
设备空间	关联设备所在空间。 必填 · 填写：实际值未完整核对，请按当前设备资料填写 来自本租户空间配置。实际候选待核对：源码可见此选择控件，当前实际候选没有完整观察；应按当前租户与设备资料选择；本篇不提供可照抄的环境值。
设备影子	控制离线时的影子行为。 选填 · 填写：实际值未完整核对，请按当前设备资料填写开启：启用此项；控制离线时的影子行为。关闭：停用此项；不启用此项行为。

绑定设备、网关与表号

本篇以同一个平台网关设备承载这块演示电表。真实项目按实际拓扑选择网关，避免把表地址当设备编号。

35. 进入电表协议配置

**操作位置：*产品详情→协议配置→*设备绑定 **操作步骤：**在本篇产品打开协议配置。

设备绑定、轮询、映射和策略入口可见。

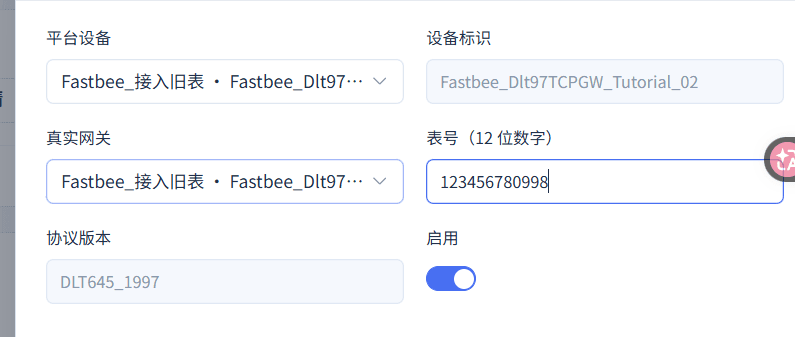

36. 填写网关与表号绑定

操作位置：产品详情→协议配置→设备绑定 操作步骤：选择本篇设备和真实网关，填写表号，核对协议并启用。

设备、网关和表号与本篇电表一致。

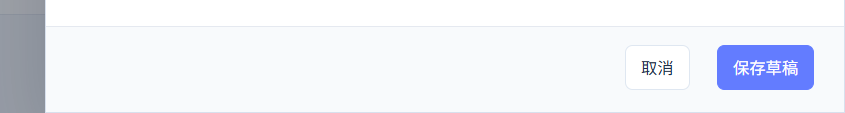

37. 保存绑定草稿

**操作位置：*产品详情→协议配置→*设备绑定 操作步骤：点击保存草稿。

提交当前绑定。

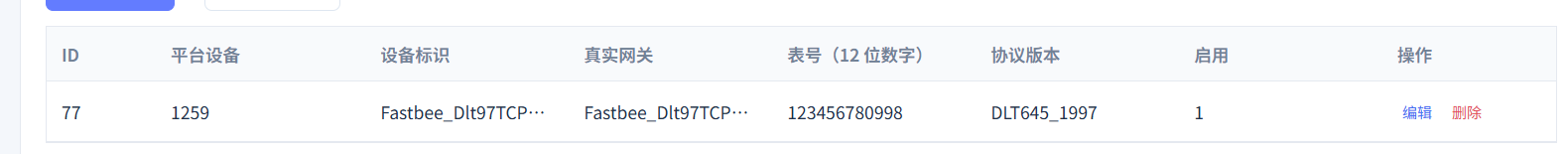

38. 核对绑定列表

**操作位置：*产品详情→协议配置→*设备绑定 **操作步骤：**核对保存后的设备、网关、表号和启用状态。

列表中是本篇设备的正确绑定。

产品详情 → 协议配置 → 设备绑定

字段 / 控件	填写说明
设备绑定	选择设备绑定清单。
新增配置	打开绑定草稿表单。 修改后须发布。
平台设备	确定数据归属的平台设备。 必填 · 填写：按当前环境填写 从当前产品的设备列表选择。 修改后须发布。当前批次资源：确定数据归属的平台设备；选择刚创建的本篇设备。
设备标识	从所选设备自动带入标识。 由平台设备记录自动填充。
真实网关	指定承载此电表连接的网关。 必填 · 填写：按当前环境填写 来自平台网关设备列表。 修改后须发布。当前批次资源：指定承载此电表连接的网关；本篇使用同一网关设备，不选择其他测试连接。
表号（12位数字）	确定网关连接中要访问的电表。 必填 · 填写：123456780998 来自电表地址设置或厂家资料。 修改后须发布。
协议版本	继承当前产品的电表协议。 来自当前产品协议。
启用	允许发布时包含此绑定。 选填 · 填写：开启 修改后须发布。开启：启用此项；允许发布时包含此绑定。关闭：停用此项；不启用此项行为。
保存草稿	保存当前绑定，尚未发布。 修改后须发布。
绑定列表	显示绑定保存结果。 来自当前产品绑定查询。

配置十个轮询项目

每个数据标识分别保存一个轮询项目。本篇显式设置10秒间隔、3秒超时和零重试；平台新增表单的默认值不同。

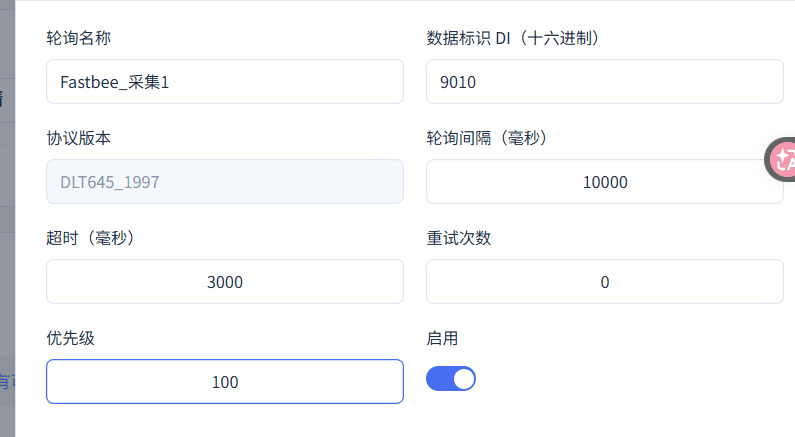

39. 填写首点轮询

**操作位置：*产品详情→协议配置→*轮询项目 **操作步骤：**新增轮询，按图填写首点参数。

首点每10秒读取，超时3秒、重试0次。

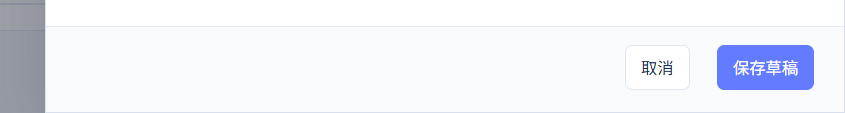

40. 保存首点轮询

**操作位置：*产品详情→协议配置→*轮询项目 操作步骤：点击保存草稿。

首点轮询写入当前产品。

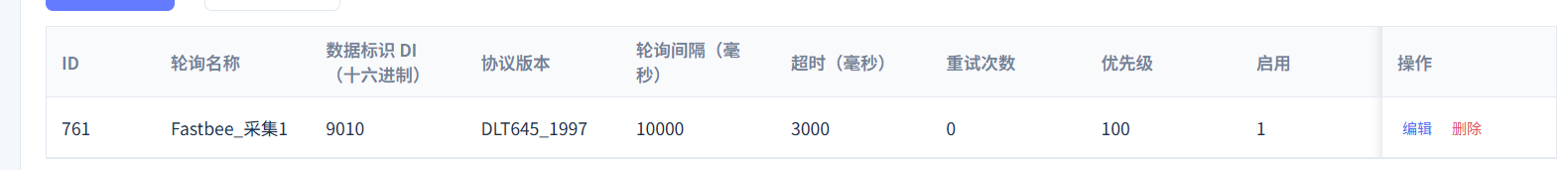

41. 核对首点轮询记录

**操作位置：*产品详情→协议配置→*轮询项目 **操作步骤：**在列表核对首点数据标识和采集参数。

列表显示本篇实际轮询记录。

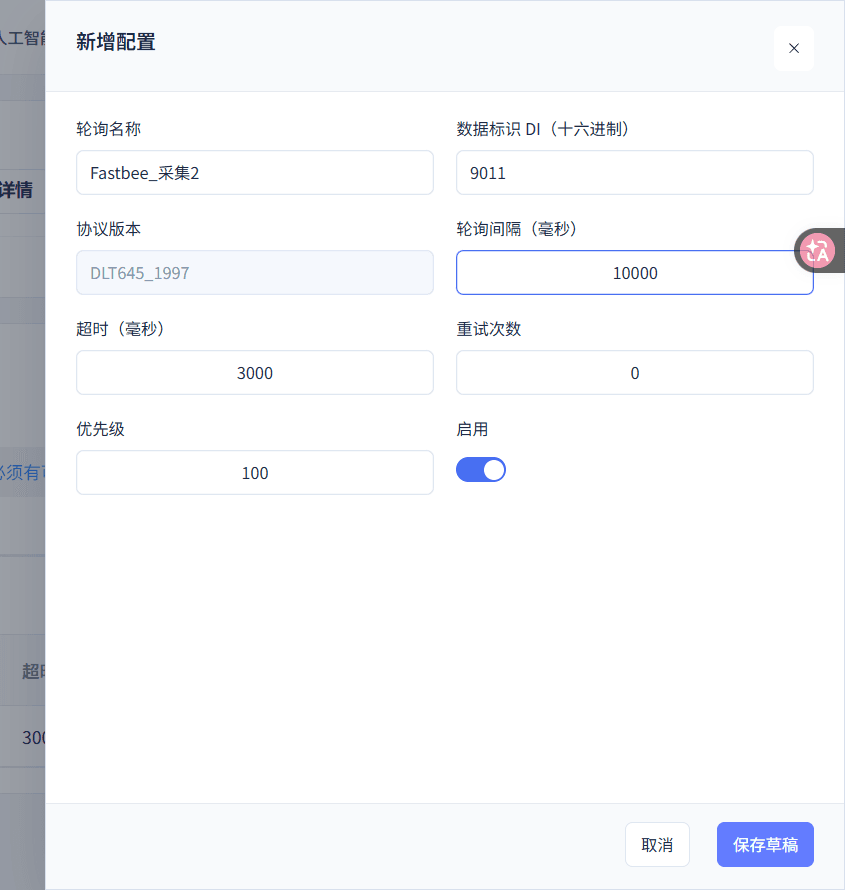

42. 保存电量2轮询

**操作位置：*产品详情→协议配置→*轮询项目 操作步骤：核对图中当前字段参数后，点击保存草稿。

电量2对应9011，其余采集参数与首点一致。

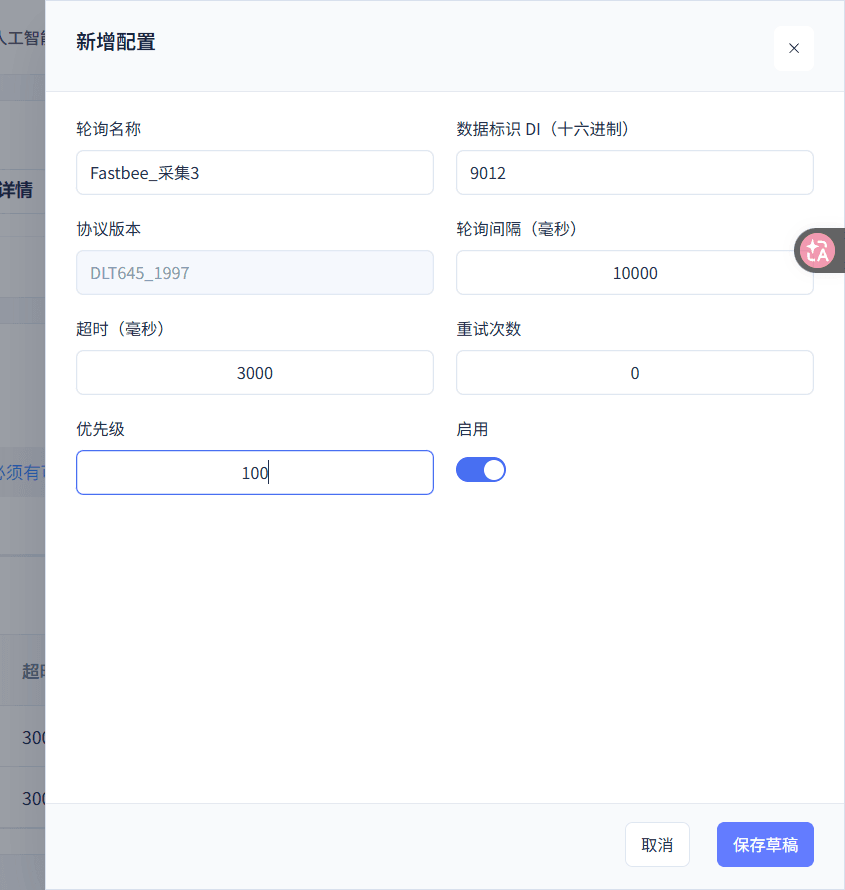

43. 保存电量3轮询

**操作位置：*产品详情→协议配置→*轮询项目 操作步骤：核对图中当前字段参数后，点击保存草稿。

电量3对应9012，其余采集参数与首点一致。

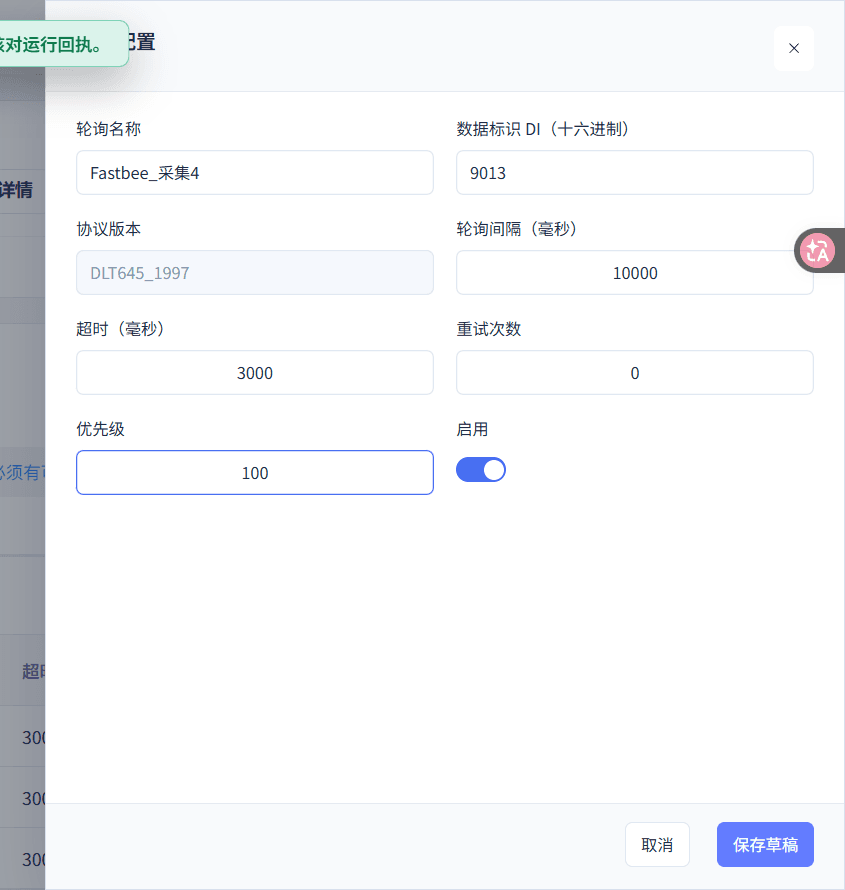

44. 保存电量4轮询

**操作位置：*产品详情→协议配置→*轮询项目 操作步骤：核对图中当前字段参数后，点击保存草稿。

电量4对应9013，其余采集参数与首点一致。

45. 保存电量5轮询

**操作位置：*产品详情→协议配置→*轮询项目 操作步骤：核对图中当前字段参数后，点击保存草稿。

电量5对应9014，其余采集参数与首点一致。

46. 保存电量6轮询

**操作位置：*产品详情→协议配置→*轮询项目 操作步骤：核对图中当前字段参数后，点击保存草稿。

电量6对应9015，其余采集参数与首点一致。

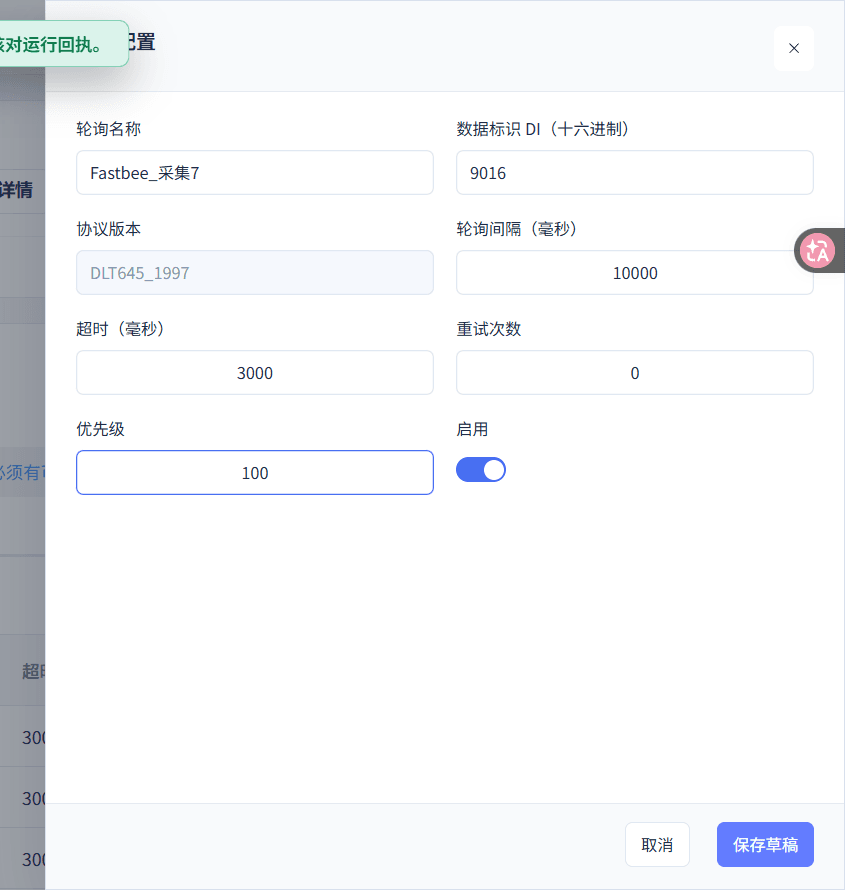

47. 保存电量7轮询

**操作位置：*产品详情→协议配置→*轮询项目 操作步骤：核对图中当前字段参数后，点击保存草稿。

电量7对应9016，其余采集参数与首点一致。

48. 保存电量8轮询

**操作位置：*产品详情→协议配置→*轮询项目 操作步骤：核对图中当前字段参数后，点击保存草稿。

电量8对应9017，其余采集参数与首点一致。

49. 保存电量9轮询

**操作位置：*产品详情→协议配置→*轮询项目 操作步骤：核对图中当前字段参数后，点击保存草稿。

电量9对应9018，其余采集参数与首点一致。

50. 保存电量10轮询

**操作位置：*产品详情→协议配置→*轮询项目 操作步骤：核对图中当前字段参数后，点击保存草稿。

电量10对应9019，其余采集参数与首点一致。

产品详情 → 协议配置 → 轮询项目

字段 / 控件	填写说明
轮询项目	查看本产品的读取计划。
新增配置	打开新的轮询草稿。 修改后须发布。
轮询名称	便于后续在映射中选择正式轮询。 必填 · 填写：按当前环境填写 由接入人员按采集点命名。 修改后须发布。
数据标识DI（十六进制）	选择电表内需要读取的数据。 必填 · 填写：9010至9019 来自该型号厂家点表；本篇为演示点表。 修改后须发布。
协议版本	继承当前产品协议。 由产品配置自动带入。
轮询间隔（毫秒）	决定同一字段重复读取的周期。 必填 · 填写：10000 修改后须发布。
超时（毫秒）	限制一次读取等待应答的时间。 必填 · 填写：3000 修改后须发布。
重试次数	决定超时后的重复尝试次数。 必填 · 填写：0 修改后须发布。
启用	允许发布时包含此轮询。 选填 · 填写：开启 修改后须发布。开启：启用此项；允许发布时包含此轮询。关闭：停用此项；不启用此项行为。
保存草稿	保存轮询并返回正式记录。 修改后须发布。
轮询列表	显示已保存轮询与实际主键。 来自产品轮询查询。

高级参数（1 项）

字段 / 控件	填写说明
优先级	保存轮询任务的调度优先级。 必填 · 填写：100 修改后须发布。

把正式轮询映射到属性

映射必须从平台正式候选选择对应轮询与模型。倍率、偏移、单位和编码应来自同一份厂家点表；本篇使用演示点表。

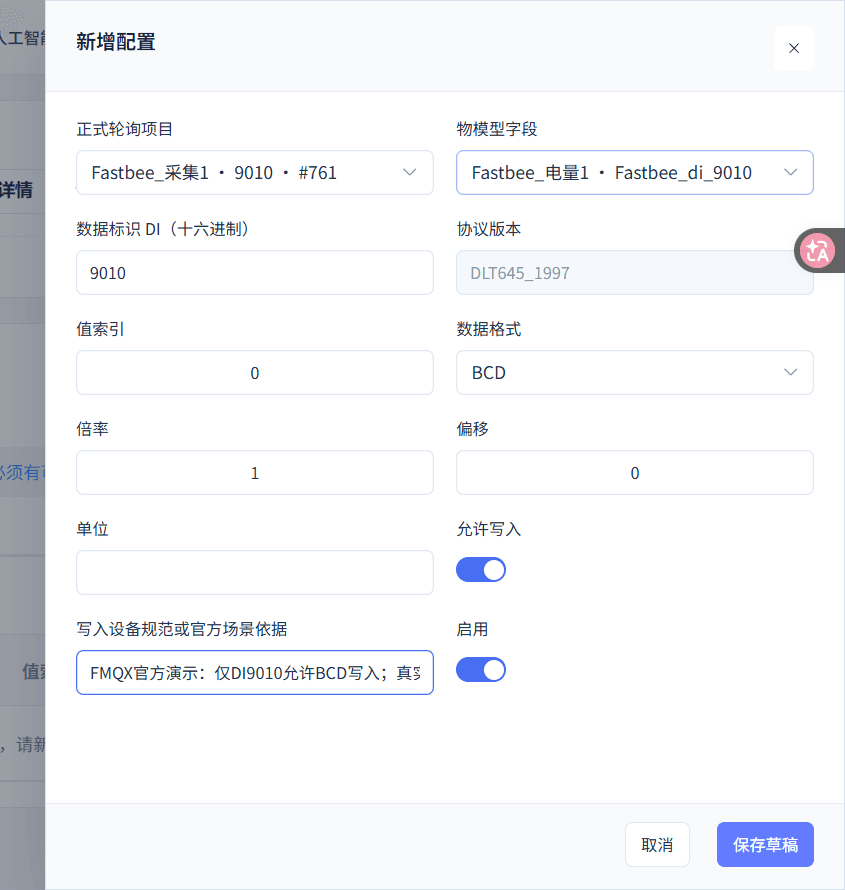

51. 映射电量1

**操作位置：*产品详情→协议配置→*点位映射 操作步骤：从候选选择对应的正式轮询和同序号电量属性，核对图中参数后保存草稿。

电量1与9010对应；仅此演示首点允许写入。

52. 映射电量2

**操作位置：*产品详情→协议配置→*点位映射 操作步骤：从候选选择对应的正式轮询和同序号电量属性，核对图中参数后保存草稿。

电量2与9011对应；此点保持只读。

53. 映射电量3

**操作位置：*产品详情→协议配置→*点位映射 操作步骤：从候选选择对应的正式轮询和同序号电量属性，核对图中参数后保存草稿。

电量3与9012对应；此点保持只读。

54. 映射电量4

**操作位置：*产品详情→协议配置→*点位映射 操作步骤：从候选选择对应的正式轮询和同序号电量属性，核对图中参数后保存草稿。

电量4与9013对应；此点保持只读。

55. 映射电量5

**操作位置：*产品详情→协议配置→*点位映射 操作步骤：从候选选择对应的正式轮询和同序号电量属性，核对图中参数后保存草稿。

电量5与9014对应；此点保持只读。

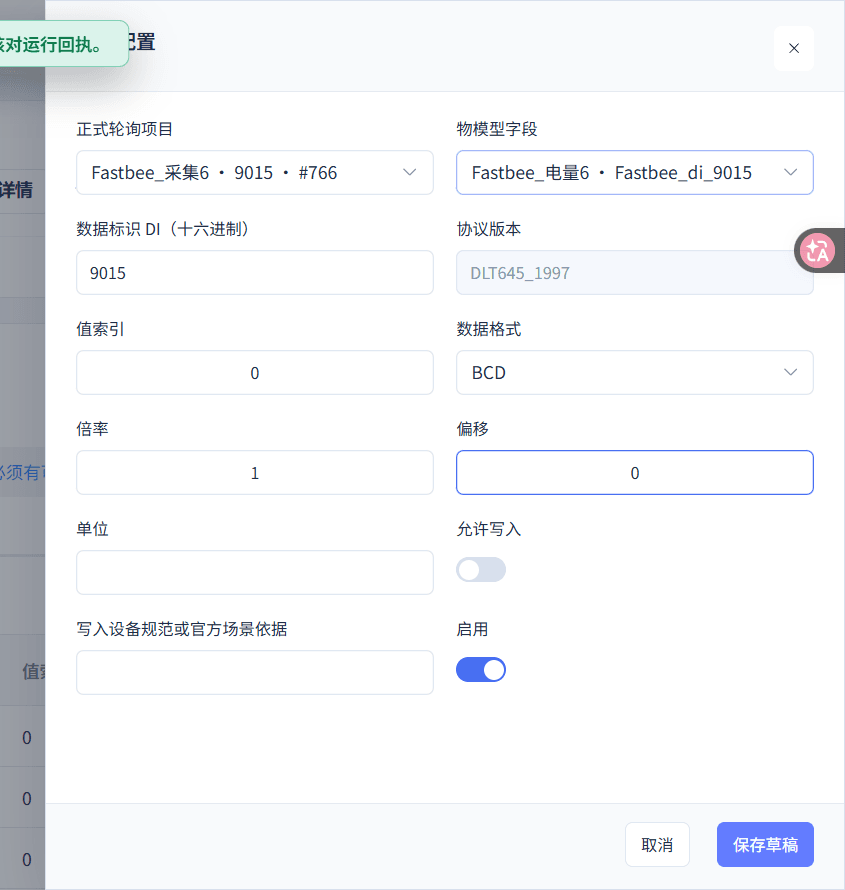

56. 映射电量6

**操作位置：*产品详情→协议配置→*点位映射 操作步骤：从候选选择对应的正式轮询和同序号电量属性，核对图中参数后保存草稿。

电量6与9015对应；此点保持只读。

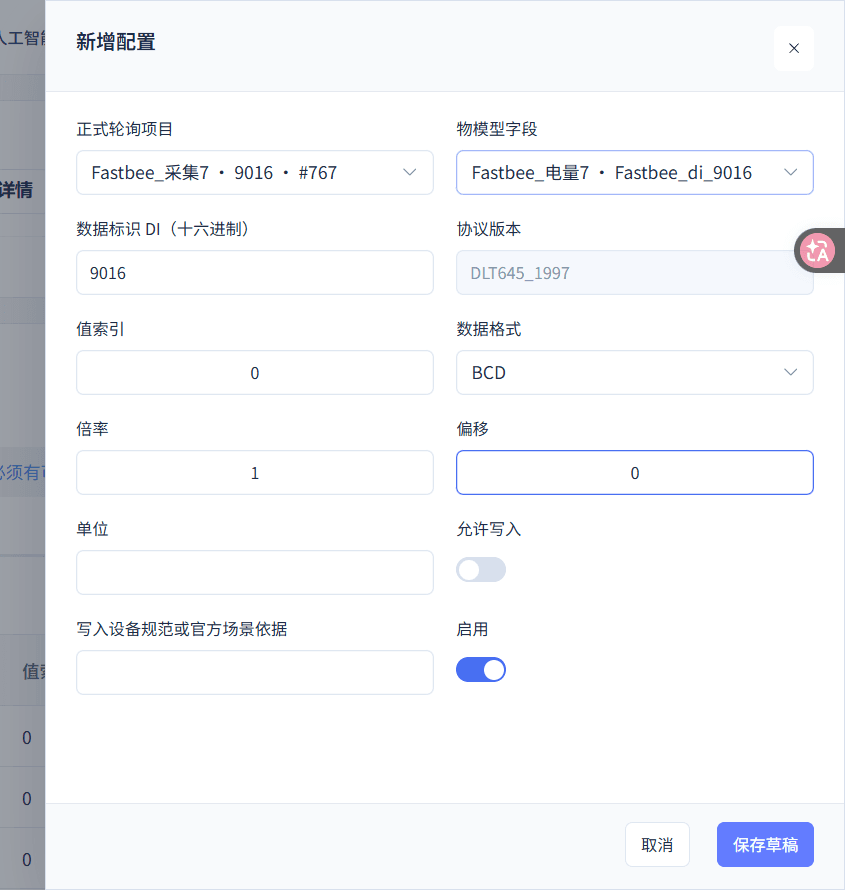

57. 映射电量7

**操作位置：*产品详情→协议配置→*点位映射 操作步骤：从候选选择对应的正式轮询和同序号电量属性，核对图中参数后保存草稿。

电量7与9016对应；此点保持只读。

58. 映射电量8

**操作位置：*产品详情→协议配置→*点位映射 操作步骤：从候选选择对应的正式轮询和同序号电量属性，核对图中参数后保存草稿。

电量8与9017对应；此点保持只读。

59. 映射电量9

**操作位置：*产品详情→协议配置→*点位映射 操作步骤：从候选选择对应的正式轮询和同序号电量属性，核对图中参数后保存草稿。

电量9与9018对应；此点保持只读。

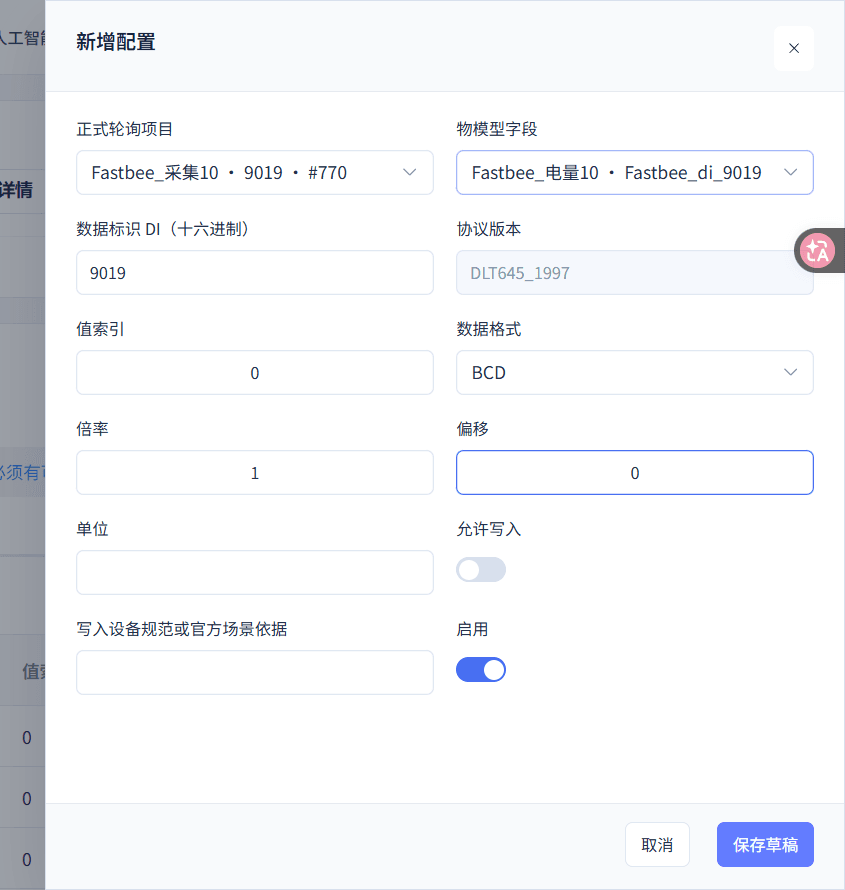

60. 映射电量10

**操作位置：*产品详情→协议配置→*点位映射 操作步骤：从候选选择对应的正式轮询和同序号电量属性，核对图中参数后保存草稿。

电量10与9019对应；此点保持只读。

产品详情 → 协议配置 → 点位映射

字段 / 控件	填写说明
点位映射	把正式轮询结果关联到模型属性。
新增配置	打开映射草稿。 修改后须发布。
正式轮询项目	指定已保存轮询记录。 必填 · 填写：按当前环境填写 从平台查询返回的轮询候选选择。 修改后须发布。选择本字段对应的当前批次资源：指定已保存轮询记录；核对名称和数据标识，不手填或猜测主键。
物模型字段	确定解析值保存到哪个属性。 必填 · 填写：按当前环境填写 来自当前产品功能定义。 修改后须发布。选择同序号的当前批次资源：确定解析值保存到哪个属性；电量1对应首点，其他九点逐一对应。
数据标识DI（十六进制）	与所选正式轮询的数据标识一致。 必填 · 填写：9010至9019 由正式轮询选择带入并核对。 修改后须发布。
协议版本	继承产品协议版本。 来自产品配置。
数据格式	规定原始值的解码方式。 必填 · 填写：BCD 来自厂家点表和数据编码说明。 修改后须发布。BCD：规定原始值的解码方式；本篇选择BCD，不能把其他编码直接按BCD解释。
倍率	对解码结果乘以倍率。 必填 · 填写：1 来自厂家小数位和量纲说明。 修改后须发布。
偏移	对倍率处理后的结果增加偏移。 必填 · 填写：0 来自厂家或业务计算说明。 修改后须发布。
单位	与模型属性的单位保持一致。 必填 · 填写：留空 来自同一模型属性及厂家资料。 修改后须发布。
允许写入	允许该映射接受受控写入。 选填 · 填写：仅首点开启 来自厂家明确允许的写入范围。 修改后须发布。开启：启用此项；允许该映射接受受控写入。关闭：停用此项；不启用此项行为。
启用	允许发布此映射。 选填 · 填写：开启 修改后须发布。开启：启用此项；允许发布此映射。关闭：停用此项；不启用此项行为。
保存草稿	保存并校验当前映射。 修改后须发布。

高级参数（2 项）

字段 / 控件	填写说明
值索引	指定响应数据中的值位置。 必填 · 填写：0 来自厂家响应数据结构。 修改后须发布。
写入设备规范或官方场景依据	记录允许写入的具体依据。 必填 · 填写：FMQX演示首点允许BCD写入 真实设备来自厂家正式资料；本篇来自FMQX演示能力。 修改后须发布。

设置读取与演示写入策略

读取和写入分别保存策略。9010是FMQX演示可写字段，不代表真实计量表允许修改电量；真实设备必须有明确厂家依据和现场授权。

61. 保存首点读取策略

**操作位置：*产品详情→协议配置→*命令策略 操作步骤：按图核对首点读取策略并保存草稿。

读取、低风险、3秒超时、0重试，密码要求关闭。

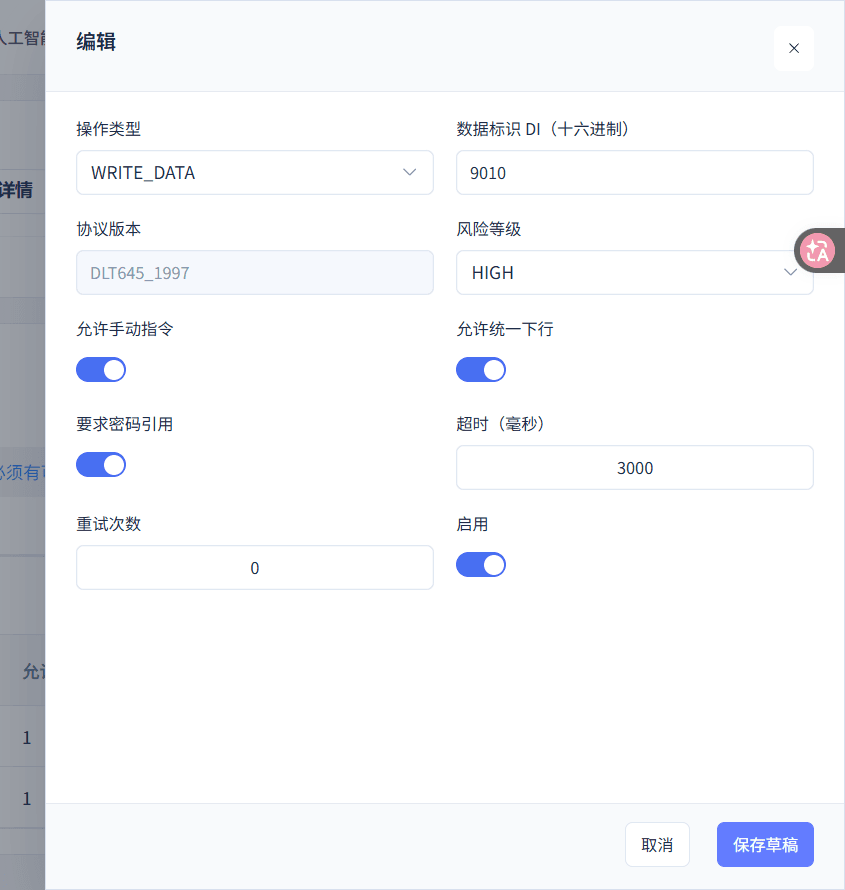

62. 保存首点写入策略

**操作位置：*产品详情→协议配置→*命令策略 操作步骤：按图核对首点写策略并保存草稿。

写入、高风险、要求密码，3秒超时和0重试。

产品详情 → 协议配置 → 命令策略

字段 / 控件	填写说明
命令策略	设置允许的读取与受控写入。
操作类型	分别定义读取和写入策略。 必填 · 填写：READ_DATA,WRITE_DATA 来自当前设备允许的操作。 修改后须发布。READ_DATA：分别定义读取和写入策略；读取选READ_DATA，写入选WRITE_DATA。WRITE_DATA：分别定义读取和写入策略；读取选READ_DATA，写入选WRITE_DATA。
数据标识DI（十六进制）	把策略限定到演示首点。 必填 · 填写：9010 来自已启用点位映射。 修改后须发布。
协议版本	继承产品电表协议。 来自当前产品。
风险等级	标明策略操作风险。 必填 · 填写：LOW,HIGH 修改后须发布。LOW：标明策略操作风险；读取为LOW，写入为HIGH。HIGH：标明策略操作风险；读取为LOW，写入为HIGH。
允许手动指令	允许从手动操作入口发起该策略。 选填 · 填写：开启 修改后须发布。开启：启用此项；允许从手动操作入口发起该策略。关闭：停用此项；不启用此项行为。
允许统一下行	允许平台统一下行入口使用此策略。 选填 · 填写：开启 修改后须发布。开启：启用此项；允许平台统一下行入口使用此策略。关闭：停用此项；不启用此项行为。
要求密码引用	要求写入时提供必要授权字段。 选填 · 填写：按当前环境填写 来自厂家写入规范与本次授权。 修改后须发布。开启：启用此项；要求写入时提供必要授权字段。关闭：停用此项；不启用此项行为。
超时（毫秒）	限制单次策略调用等待时间。 必填 · 填写：3000 修改后须发布。
重试次数	控制策略超时后重复尝试。 必填 · 填写：0 修改后须发布。
启用	允许发布此策略。 选填 · 填写：开启 修改后须发布。开启：启用此项；允许发布此策略。关闭：停用此项；不启用此项行为。
保存草稿	保存策略草稿，等待统一发布。 修改后须发布。

准备FMQX电表连接

导入本篇配套完整点表，在FMQX网页版编辑连接。网关地址由本环境提供，客户端编号从平台设备编号复制。临时口令不保存在连接配置中。

**完整连接与点位JSON模板（不含密码）**json

{

  "schemaVersion": 3,

  "groups": [

    {

      "id": "DLT97_TCPGW_Tutorial_02_group",

      "name": "旧表接入"

    }

  ],

  "sessions": [

    {

      "id": "DLT97_TCPGW_Tutorial_02_session",

      "groupId": "DLT97_TCPGW_Tutorial_02_group",

      "name": "接入旧表",

      "protocol": "DLT645_1997",

      "transport": "TCP",

      "host": "127.0.0.1",

      "port": 8888,

      "clientId": "demo-device",

      "autoReconnect": false,

      "dlt645MeterAddress": "123456780998",

      "dlt645IncludePreamble": false,

      "dlt645MaxFrameBytes": 1024,

      "dlt645Points": [

        {

          "dataIdentifier": "9010",

          "valueHex": "21000000",

          "writable": true

        },

        {

          "dataIdentifier": "9011",

          "valueHex": "22000000",

          "writable": false

        },

        {

          "dataIdentifier": "9012",

          "valueHex": "23000000",

          "writable": false

        },

        {

          "dataIdentifier": "9013",

          "valueHex": "24000000",

          "writable": false

        },

        {

          "dataIdentifier": "9014",

          "valueHex": "25000000",

          "writable": false

        },

        {

          "dataIdentifier": "9015",

          "valueHex": "26000000",

          "writable": false

        },

        {

          "dataIdentifier": "9016",

          "valueHex": "27000000",

          "writable": false

        },

        {

          "dataIdentifier": "9017",

          "valueHex": "28000000",

          "writable": false

        },

        {

          "dataIdentifier": "9018",

          "valueHex": "29000000",

          "writable": false

        },

        {

          "dataIdentifier": "9019",

          "valueHex": "30000000",

          "writable": false

        }

      ]

    }

  ]

}

按替换清单核对后保存为连接配置.json，在FMQX网页版选择导入配置；本次正文改写不代表此模板已实际导入。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

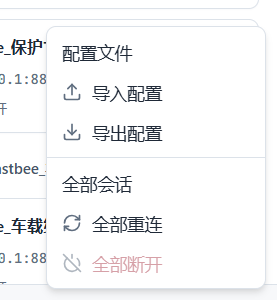

63. 导入本篇电表配置

**操作位置：*FMQX网页版→本篇电表→*编辑连接 **操作步骤：**将本节完整JSON按替换清单核对后保存为UTF-8文件连接配置.json，在FMQX网页版 更多操作 中选择 导入配置。原步骤截图保留原批次操作。

本篇单电表和完整点表被导入。

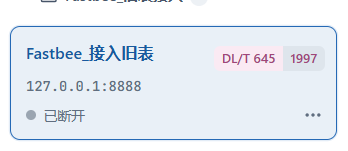

64. 选中导入的电表

**操作位置：*FMQX网页版→本篇电表→*编辑连接 **操作步骤：**点击本篇电表卡片，核对名称和1997版标记。

当前是本篇已断开的电表会话。

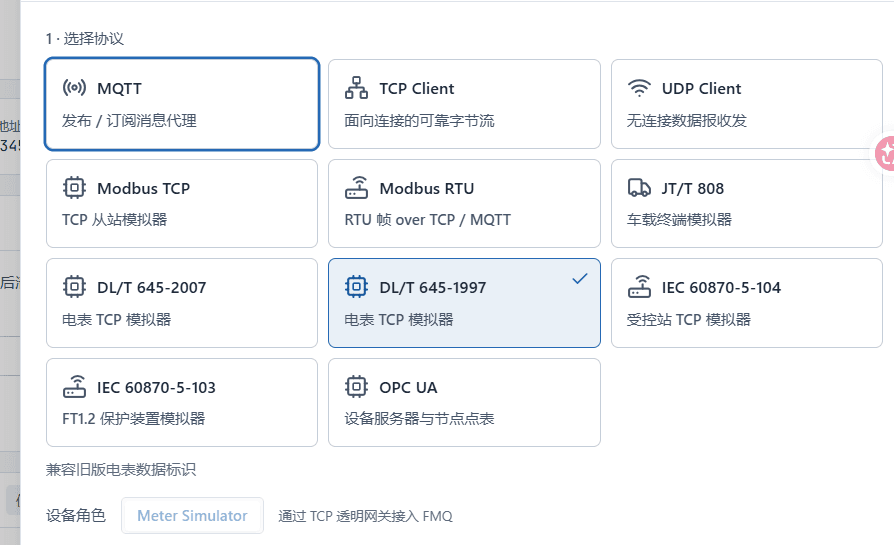

65. 核对电表协议

**操作位置：*FMQX网页版→本篇电表→*编辑连接 **操作步骤：**打开本篇连接编辑，核对1997版协议卡片。

DL/T 645-1997已选中。

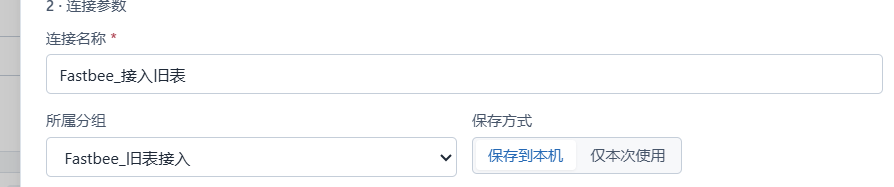

66. 核对连接名称和分组

操作位置：FMQX网页版→本篇电表→编辑连接 操作步骤：核对本篇连接名称、分组及保存到本机。

连接保存在本篇分组中。

67. 填写网关地址和客户端编号

**操作位置：*FMQX网页版→本篇电表→*编辑连接 **操作步骤：**填写本次FMQ网关地址、端口，并从平台复制设备编号作为客户端编号。

地址可访问，客户端编号与平台设备编号一致。

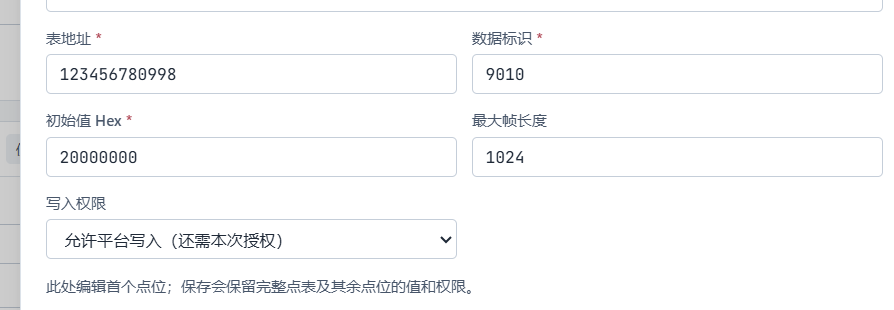

68. 保存一次首点初始值

操作位置：FMQX网页版→本篇电表→编辑连接 操作步骤：核对表地址和首点，暂填20的编码后保存修改。

首点采用20的初始编码，保留完整十点。

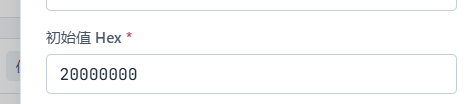

69. 重新打开核对保存值

**操作位置：*FMQX网页版→本篇电表→*编辑连接 **操作步骤：**重新打开本篇连接编辑，查看首点初始值。

初始值仍为刚保存的20编码。

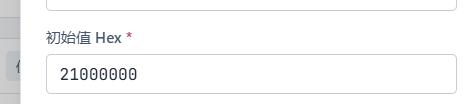

70. 恢复正式采样起点

**操作位置：*FMQX网页版→本篇电表→*编辑连接 **操作步骤：**把首点初始值改回21的编码。

首点初始值为21000000。

71. 保存连接准备结果

**操作位置：*FMQX网页版→本篇电表→*编辑连接 操作步骤：点击保存修改。

本篇连接定义保存完成，等待发布后注册。

FMQX网页版 → 本篇电表 → 编辑连接

字段 / 控件	填写说明
导入配置	导入本篇单电表连接和完整点表。 来自本篇配套连接配置。
本篇电表会话	选择当前电表连接。 来自刚导入的连接。
选择协议	决定FMQX演示电表的协议版本。 必填 · 填写：DL/T 645-1997 来自平台产品和厂家资料。 修改后须重连。DL/T 645-1997：决定FMQX演示电表的协议版本；本篇编辑已导入的1997电表，不使用取消的新建预览。
连接名称	在FMQX中区分连接。 必填 · 填写：按当前环境填写 由本次接入人员按用途命名。
所属分组	把连接归入本篇分组。 必填 · 填写：按当前环境填写 来自当前FMQX分组。当前批次资源：把连接归入本篇分组；只操作本篇分组中的这一台电表。
保存方式	决定连接配置的保留方式。 选填 · 填写：保存到本机保存到本机：决定连接配置的保留方式；本篇保存到本机，口令仍只保存在当前会话内存。
FMQ网关Host	指定FMQX要连接的FMQ网关地址。 必填 · 填写：127.0.0.1 由当前测试环境或运维人员提供。 修改后须重连。
FMQ网关Port	指定对应网关监听端口。 必填 · 填写：8888 来自当前FMQ网关配置。 修改后须重连。
TCP网关客户端编号	注册时让平台识别当前网关设备。 必填 · 填写：从平台设备编号复制 来自本篇平台设备的设备编号。 修改后须重连。
表地址	确定FMQX模拟的电表。 必填 · 填写：123456780998 来自本篇平台绑定的表地址。 修改后须重连。
数据标识	编辑完整点表中的首个点。 必填 · 填写：9010 来自本篇演示点表。
初始值Hex	设置连接定义中首点的原始BCD数据。 必填 · 填写：21000000 来自本篇演示值21的编码。
写入权限	允许首点在临时授权后接受平台写入。 必填 · 填写：允许平台写入（还需本次授权） 来自演示电表能力与当前授权。允许平台写入（还需本次授权）：允许首点在临时授权后接受平台写入；只为FMQX首点开启，其他九点只读。
保存修改	保存连接定义并保留完整点表。
保存并连接	保存后立即尝试连接。
取消	放弃未提交的连接编辑。
电表数据点	查看当前完整点表中的指定点。 必填 · 填写：9010至9019 来自已导入的十点配置。9010至9019：查看当前完整点表中的指定点；首点可写，其他九点只读。
当前值Hex	显示当前设备内的原始值。 来自当前FMQX演示电表状态。
刷新真实点表	重新读取设备当前点表状态。

高级参数（1 项）

字段 / 控件	填写说明
最大帧长度	限制可处理帧的长度。 必填 · 填写：1024

校验、发布并核对运行采用

草稿校验、平台接受发布、运行节点采用是三个不同结果。最后核对当前节点回执为APPLIED且没有失败原因。

72. 校验本篇协议草稿

**操作位置：*产品详情→*发布与同步详情 操作步骤：点击校验发布配置。

草稿校验通过，提示从产品顶部发布。

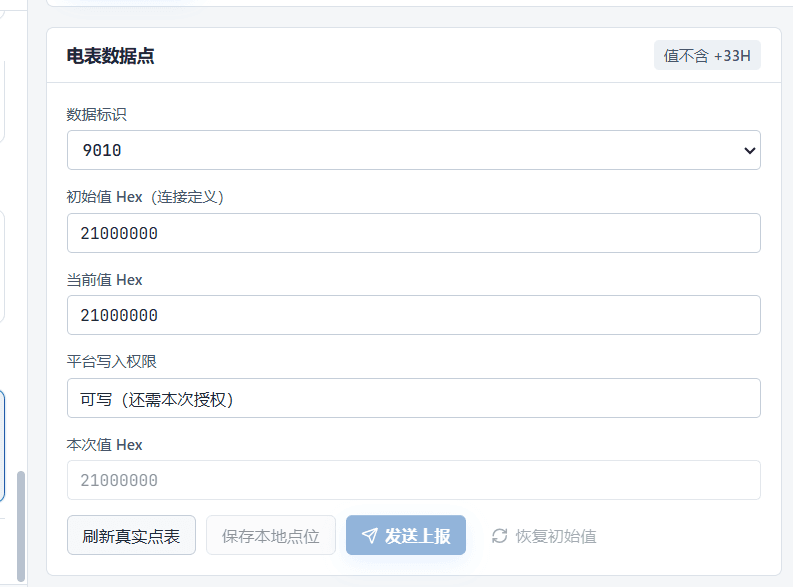

73. 核对采样起始点

**操作位置：*FMQX网页版→本篇电表→*编辑连接 操作步骤：查看电表数据点中的首点初始值和当前值。

两处均为21的编码，写入仍需本次授权。

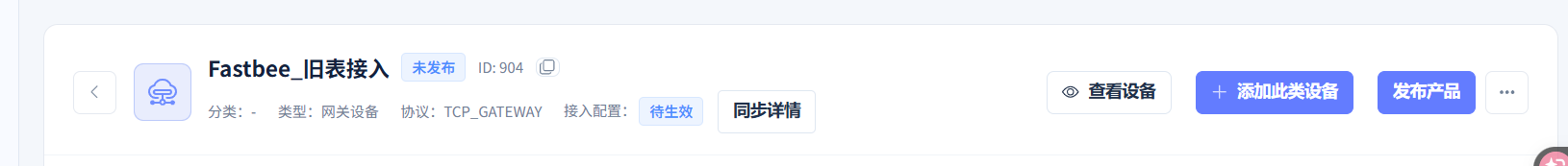

74. 发布本篇产品

**操作位置：*产品详情→*发布与同步详情 操作步骤：点击本篇产品顶部的发布产品。

打开产品发布确认框。

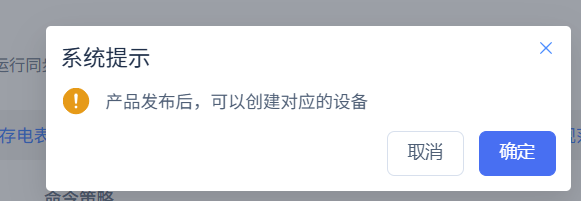

75. 确认产品发布

**操作位置：*产品详情→*发布与同步详情 操作步骤：核对当前发布对象后点击确定。

本次产品发布被提交。

76. 查看发布反馈

**操作位置：*产品详情→*发布与同步详情 操作步骤：查看并关闭操作成功提示。

平台已接受本次发布动作。

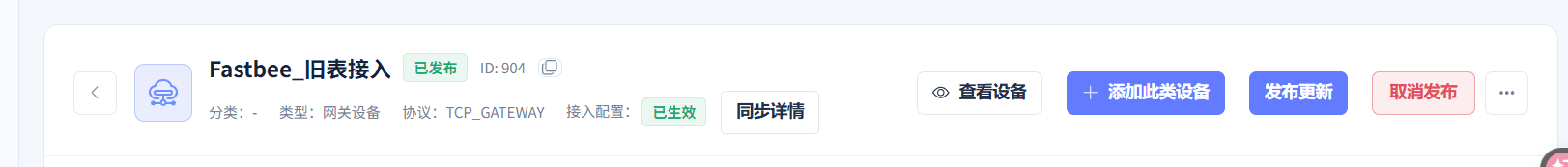

77. 核对产品已生效

**操作位置：*产品详情→*发布与同步详情 操作步骤：查看本篇产品顶部发布和接入配置状态。

产品已发布，接入配置已生效。

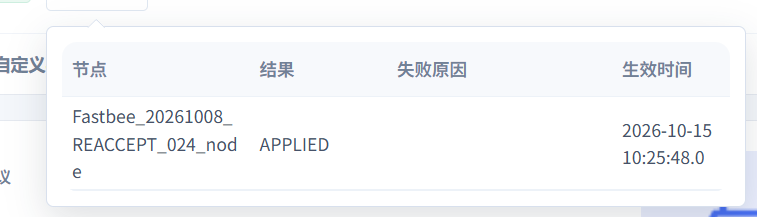

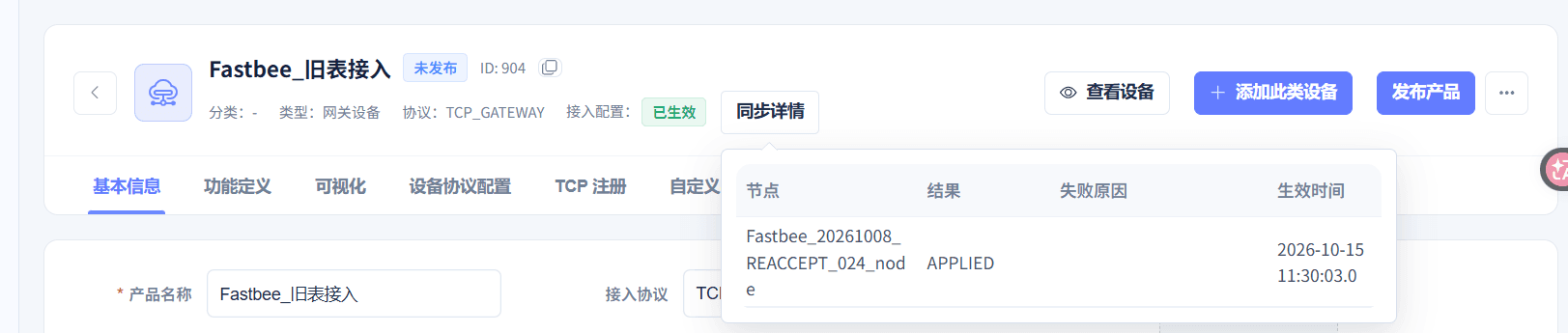

78. 核对运行节点回执

**操作位置：*产品详情→*发布与同步详情 操作步骤：打开同步详情，查看节点结果和失败原因。

本次节点结果为APPLIED，失败原因为空。

产品详情 → 发布与同步详情

字段 / 控件	填写说明
校验发布配置	检查当前协议草稿是否可发布。
草稿校验通过	表示本篇草稿符合发布校验。
发布产品	向运行面发布当前产品配置。
确定	确认当前发布动作。
操作成功	表示平台已接受发布动作。
接入配置	显示产品最近的运行同步状态。
同步详情	查看运行节点对本次发布的反馈。
运行节点结果	表示运行节点已采用本次配置。 来自本次发布的节点回执。

连接并注册这块电表

先核对连接、默认注册和等待节点，再运行接入注册流程。注册成功后等待平台正常轮询。

准备本篇注册流程：打开FMQX顶栏“自动化测试”→“YAML”，完整粘贴下方定义，点击“验证”后“保存版本”。再在会话绑定中将device指向本篇刚导入并核对的会话；核对运行节点及当前状态后，按后续步骤点击运行。此处不使用导入流程文件按钮。

1997电表接入注册完整YAML模板yaml

schemaVersion: 2

id: DLT97GW_Tutorial_Registration_02

name: 接入注册

description: 仅连接本篇旧版电表TCP网关，先发送平台默认身份注册包，再等待真实轮询。保留会话供手动读写。

tags: []

variables: {}

requiredEnvironment: []

sessions:

  device:

    sessionId: demo-session-id

    isolation: existing

steps:

- id: connect

  kind: action

  enabled: true

  action: session.connect

  session: device

  timeoutMs: 10000

  retries: 0

  continueOnFailure: false

  repeat: 1

  format: Text

  qos: 0

  retain: false

  durationMs: 0

  maxConcurrency: 1

  parameters: {}

  assertions: []

  steps: []

  else: []

  parallel: []

- id: registration

  kind: action

  enabled: true

  action: registration.default.send

  session: device

  timeoutMs: 10000

  retries: 0

  continueOnFailure: false

  repeat: 1

  format: Text

  qos: 0

  retain: false

  durationMs: 0

  maxConcurrency: 1

  parameters: {}

  assertions: []

  steps: []

  else: []

  parallel: []

- id: wait_poll

  kind: action

  enabled: true

  action: delay

  session: device

  timeoutMs: 3000

  retries: 0

  continueOnFailure: false

  repeat: 1

  format: Text

  qos: 0

  retain: false

  durationMs: 1500

  maxConcurrency: 1

  parameters: {}

  assertions: []

  steps: []

  else: []

  parallel: []

finally: []

使用YAML页面粘贴、验证和保存版本；device绑定本篇电表。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

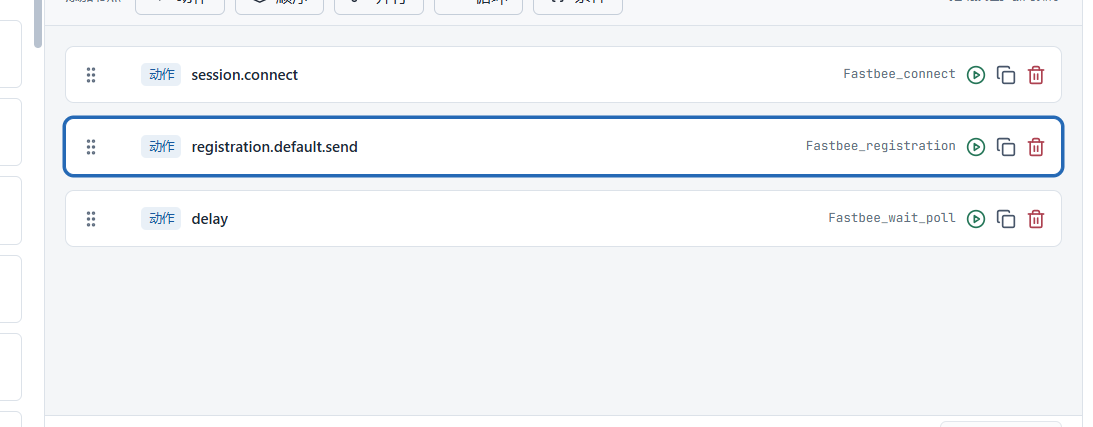

79. 核对接入注册流程

**操作位置：*FMQX网页版→测试→*接入注册流程 操作步骤：在自动化测试→YAML完整粘贴上方接入注册定义，验证并保存版本；在流程页核对连接、默认注册、等待节点，以及device会话绑定。

三个节点顺序正确。

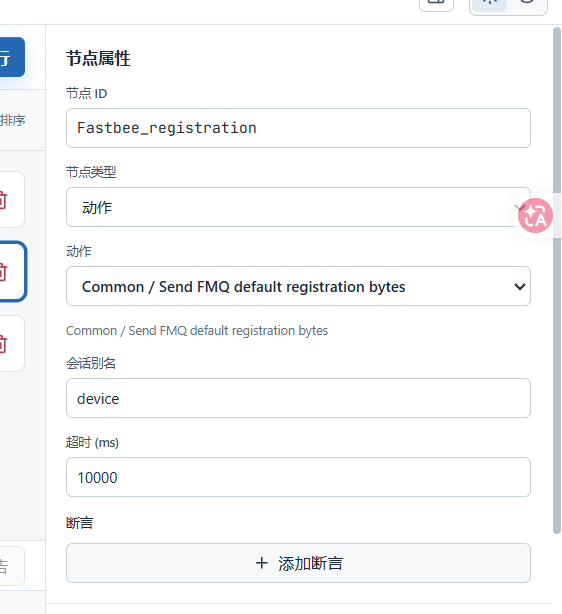

80. 核对注册节点

**操作位置：*FMQX网页版→测试→*接入注册流程 操作步骤：选择注册节点，核对动作、会话别名和超时。

默认注册动作绑定本篇设备会话。

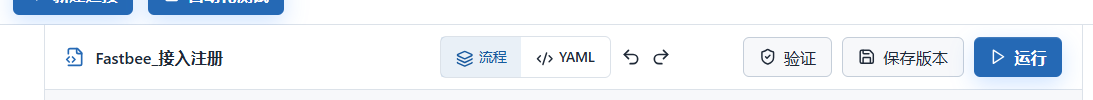

81. 运行接入注册

**操作位置：*FMQX网页版→测试→*接入注册流程 操作步骤：点击运行。

开始本篇连接、注册和等待过程。

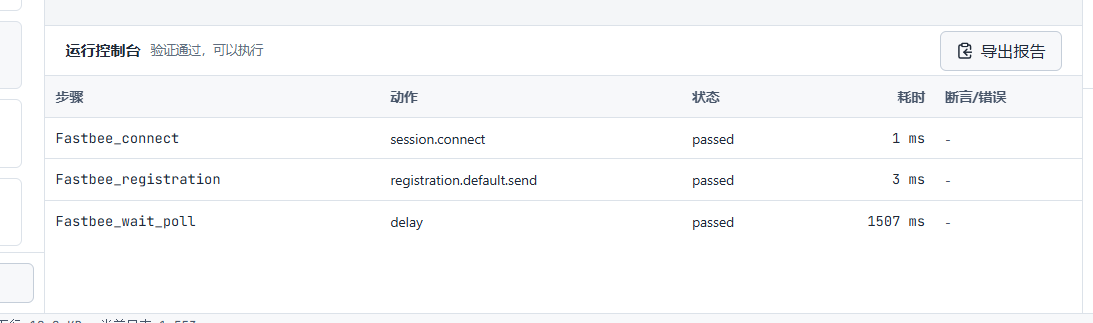

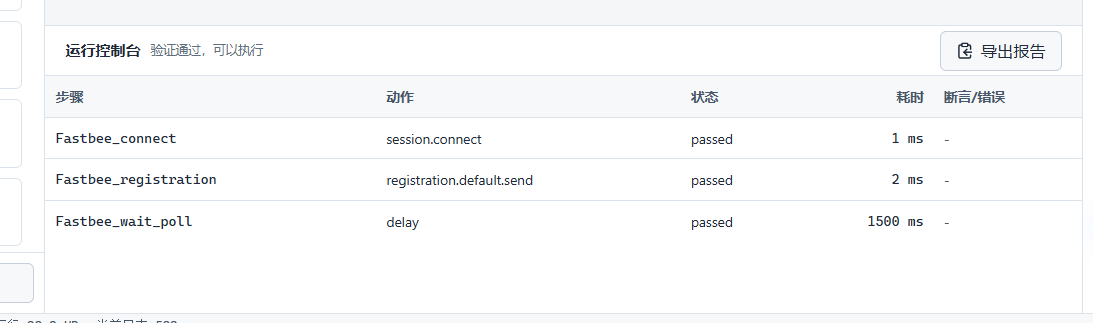

82. 确认接入流程通过

**操作位置：*FMQX网页版→测试→*接入注册流程 操作步骤：查看运行控制台的三个节点。

连接、注册和等待均通过。

FMQX网页版 → 测试 → 接入注册流程

字段 / 控件	填写说明
流程	查看接入注册的可视化节点。
节点属性	显示当前选中流程节点的配置。 来自本篇注册流程。
动作	发送默认注册身份报文。 必填 · 填写：Common / Send FMQ default registration bytes 来自本篇协议测试动作。Common / Send FMQ default registration bytes：发送默认注册身份报文；使用默认注册动作，避免把注册身份写错。
会话别名	把流程动作绑定到本篇电表会话。 必填 · 填写：device 来自本篇测试流程的会话设置。
超时(ms)	限制注册流程动作等待时间。 必填 · 填写：10000
运行	执行本篇注册流程。
运行控制台	分别显示连接、注册和等待结果。 来自本次真实运行。

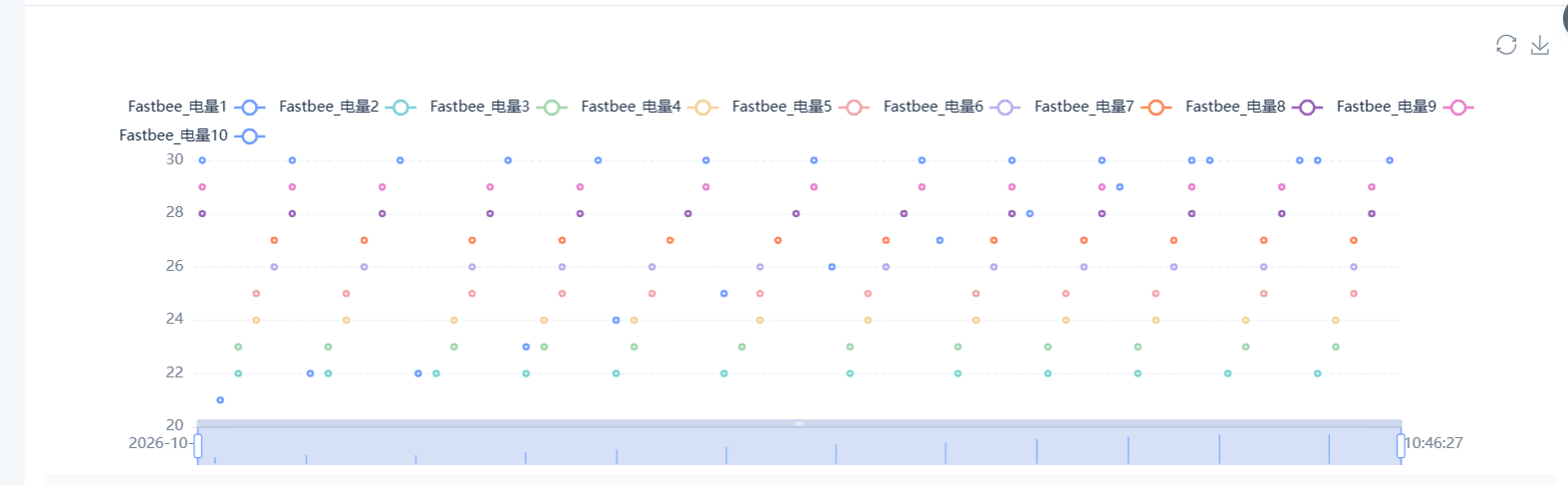

观察十点连续采集

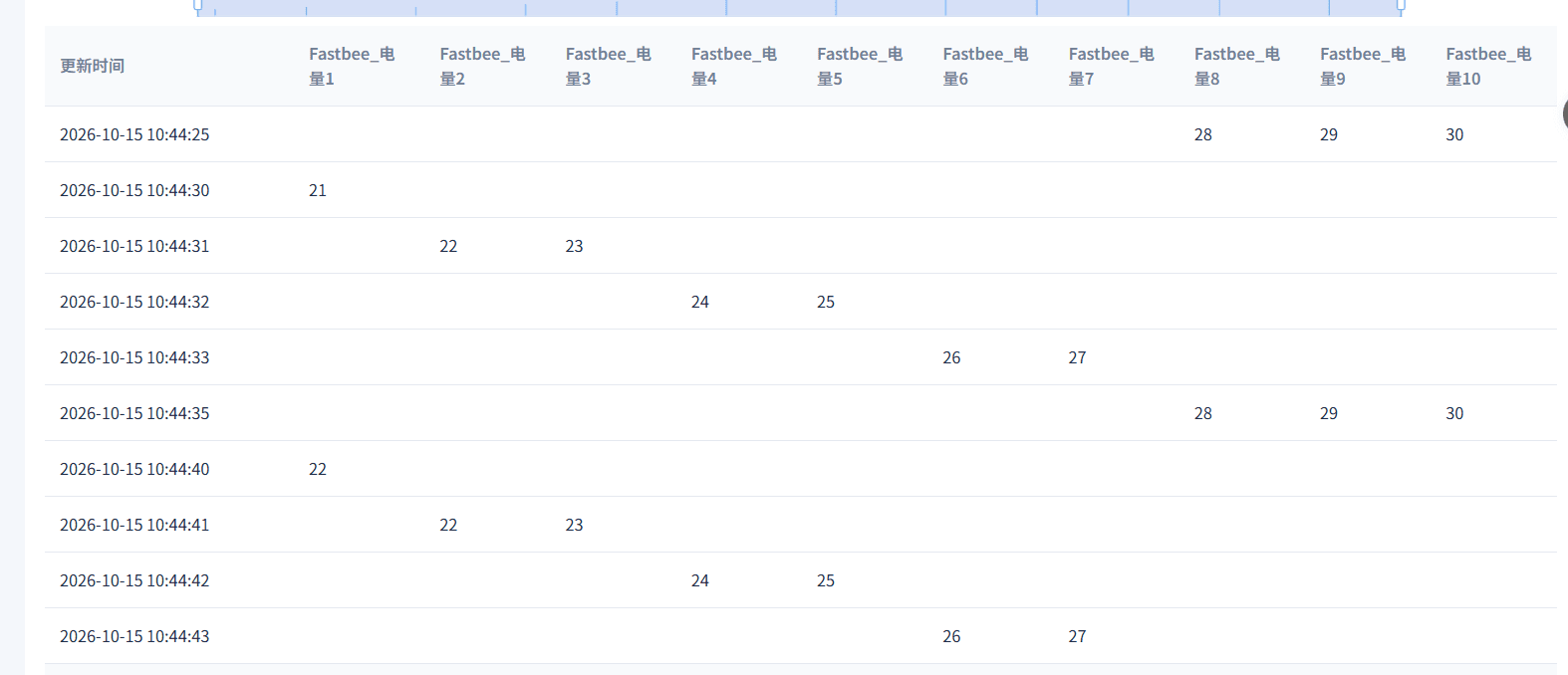

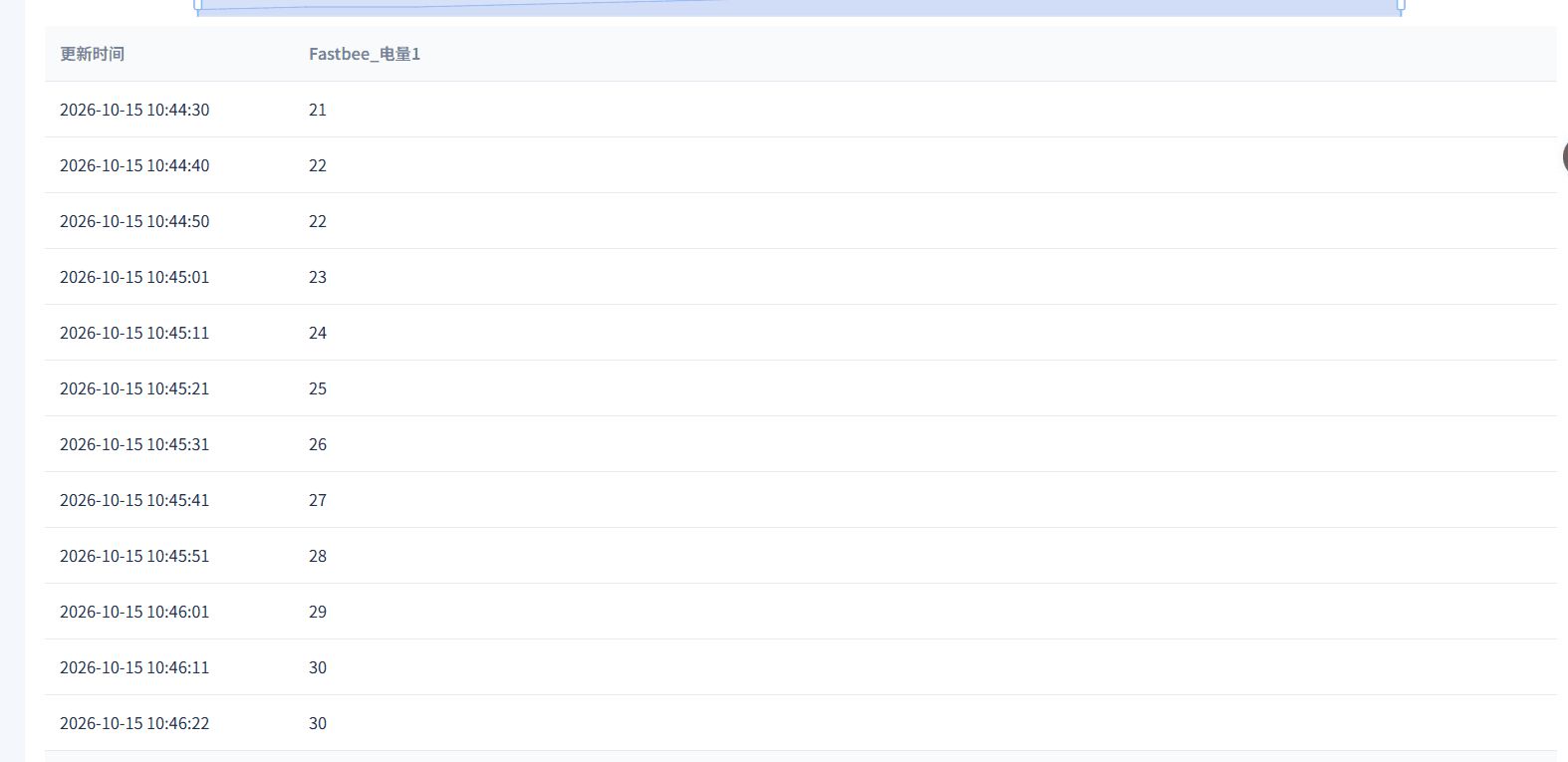

首点从21逐步变化到30，其余九点保持22至30。轮询错开时，历史表会把不同字段放在不同时间行；合并时间行数不等于字段记录数。

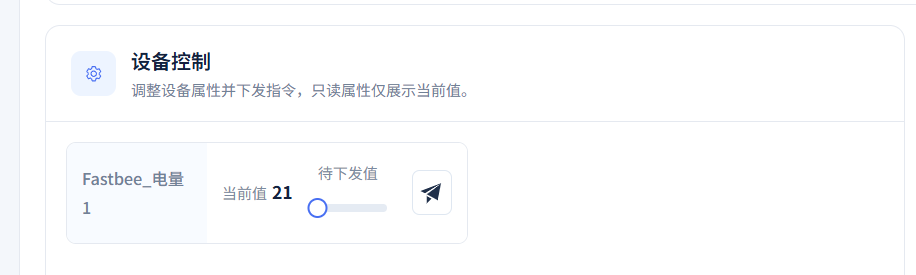

83. 查看平台首点21

**操作位置：*FMQX网页版→*测试与连接状态 **操作步骤：**回到本篇设备详情，查看电量1。

平台当前值为21。

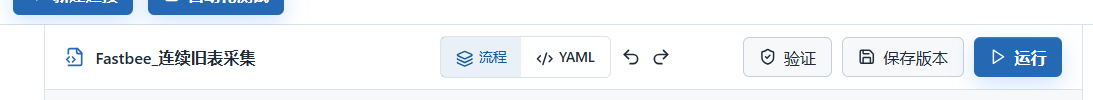

准备本篇连续采样流程：打开FMQX顶栏“自动化测试”→“YAML”，完整粘贴下方定义，点击“验证”后“保存版本”。再在会话绑定中将device指向本篇刚导入并核对的会话；核对运行节点及当前状态后，按后续步骤点击运行。此处不使用导入流程文件按钮。

1997电表连续采样完整YAML模板yaml

schemaVersion: 2

id: DLT97GW_ContinuousSamples_v1_02

name: 连续旧表采集

description: 本篇1997演示电表按已发布10秒轮询周期采集首点21至30，保留其余九点及写权限。

tags: []

variables: {}

requiredEnvironment: []

sessions:

  device:

    sessionId: demo-session-id

    isolation: existing

steps:

- id: set_22

  kind: action

  enabled: true

  action: dlt645.data.set

  session: device

  timeoutMs: 12000

  retries: 0

  repeat: 1

  continueOnFailure: false

  parameters:

    dataIdentifier: 90 10

    valueHex: 22 00 00 00

  assertions: []

- id: await_poll_22

  kind: action

  enabled: true

  action: delay

  session: device

  timeoutMs: 15000

  retries: 0

  repeat: 1

  continueOnFailure: false

  durationMs: 11000

  parameters: {}

  assertions: []

- id: set_23

  kind: action

  enabled: true

  action: dlt645.data.set

  session: device

  timeoutMs: 12000

  retries: 0

  repeat: 1

  continueOnFailure: false

  parameters:

    dataIdentifier: 90 10

    valueHex: 23 00 00 00

  assertions: []

- id: await_poll_23

  kind: action

  enabled: true

  action: delay

  session: device

  timeoutMs: 15000

  retries: 0

  repeat: 1

  continueOnFailure: false

  durationMs: 11000

  parameters: {}

  assertions: []

- id: set_24

  kind: action

  enabled: true

  action: dlt645.data.set

  session: device

  timeoutMs: 12000

  retries: 0

  repeat: 1

  continueOnFailure: false

  parameters:

    dataIdentifier: 90 10

    valueHex: 24 00 00 00

  assertions: []

- id: await_poll_24

  kind: action

  enabled: true

  action: delay

  session: device

  timeoutMs: 15000

  retries: 0

  repeat: 1

  continueOnFailure: false

  durationMs: 11000

  parameters: {}

  assertions: []

- id: set_25

  kind: action

  enabled: true

  action: dlt645.data.set

  session: device

  timeoutMs: 12000

  retries: 0

  repeat: 1

  continueOnFailure: false

  parameters:

    dataIdentifier: 90 10

    valueHex: 25 00 00 00

  assertions: []

- id: await_poll_25

  kind: action

  enabled: true

  action: delay

  session: device

  timeoutMs: 15000

  retries: 0

  repeat: 1

  continueOnFailure: false

  durationMs: 11000

  parameters: {}

  assertions: []

- id: set_26

  kind: action

  enabled: true

  action: dlt645.data.set

  session: device

  timeoutMs: 12000

  retries: 0

  repeat: 1

  continueOnFailure: false

  parameters:

    dataIdentifier: 90 10

    valueHex: 26 00 00 00

  assertions: []

- id: await_poll_26

  kind: action

  enabled: true

  action: delay

  session: device

  timeoutMs: 15000

  retries: 0

  repeat: 1

  continueOnFailure: false

  durationMs: 11000

  parameters: {}

  assertions: []

- id: set_27

  kind: action

  enabled: true

  action: dlt645.data.set

  session: device

  timeoutMs: 12000

  retries: 0

  repeat: 1

  continueOnFailure: false

  parameters:

    dataIdentifier: 90 10

    valueHex: 27 00 00 00

  assertions: []

- id: await_poll_27

  kind: action

  enabled: true

  action: delay

  session: device

  timeoutMs: 15000

  retries: 0

  repeat: 1

  continueOnFailure: false

  durationMs: 11000

  parameters: {}

  assertions: []

- id: set_28

  kind: action

  enabled: true

  action: dlt645.data.set

  session: device

  timeoutMs: 12000

  retries: 0

  repeat: 1

  continueOnFailure: false

  parameters:

    dataIdentifier: 90 10

    valueHex: 28 00 00 00

  assertions: []

- id: await_poll_28

  kind: action

  enabled: true

  action: delay

  session: device

  timeoutMs: 15000

  retries: 0

  repeat: 1

  continueOnFailure: false

  durationMs: 11000

  parameters: {}

  assertions: []

- id: set_29

  kind: action

  enabled: true

  action: dlt645.data.set

  session: device

  timeoutMs: 12000

  retries: 0

  repeat: 1

  continueOnFailure: false

  parameters:

    dataIdentifier: 90 10

    valueHex: 29 00 00 00

  assertions: []

- id: await_poll_29

  kind: action

  enabled: true

  action: delay

  session: device

  timeoutMs: 15000

  retries: 0

  repeat: 1

  continueOnFailure: false

  durationMs: 11000

  parameters: {}

  assertions: []

- id: set_30

  kind: action

  enabled: true

  action: dlt645.data.set

  session: device

  timeoutMs: 12000

  retries: 0

  repeat: 1

  continueOnFailure: false

  parameters:

    dataIdentifier: 90 10

    valueHex: 30 00 00 00

  assertions: []

- id: await_poll_30

  kind: action

  enabled: true

  action: delay

  session: device

  timeoutMs: 15000

  retries: 0

  repeat: 1

  continueOnFailure: false

  durationMs: 11000

  parameters: {}

  assertions: []

finally: []

使用YAML页面粘贴、验证和保存版本；device绑定本篇电表。 本流程从22到30；先确认上一节已采到首点21，十样本由21及本流程后续九值组成。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

84. 运行连续采样

**操作位置：*FMQX网页版→*测试与连接状态 **操作步骤：**在自动化测试→YAML完整粘贴上方连续采样定义，验证并保存版本，device绑定本篇电表；确认首点21已采到后，点击 运行，继续产生22至30。

首点开始按流程逐步改变。

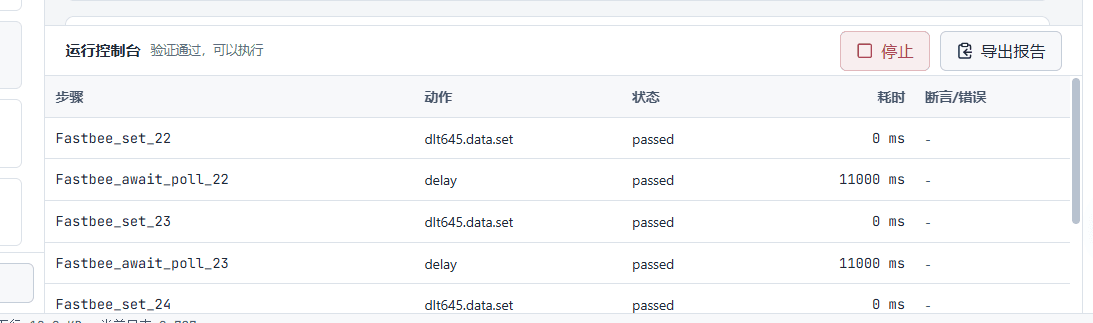

85. 观察采样进行中

**操作位置：*FMQX网页版→*测试与连接状态 **操作步骤：**查看当前流程运行进度。

设置值和等待节点继续执行。

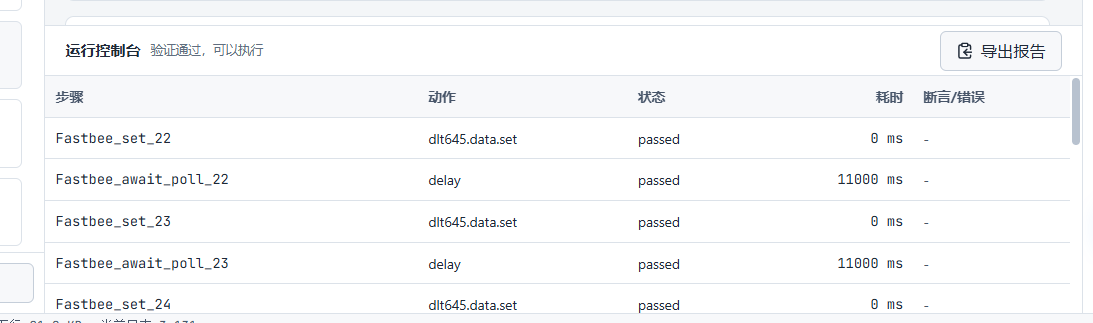

86. 核对连续采样完成

**操作位置：*FMQX网页版→*测试与连接状态 **操作步骤：**查看流程完成后的控制台。

完整运行记录显示本篇流程已完成。

87. 核对平台已到30

**操作位置：*FMQX网页版→*测试与连接状态 **操作步骤：**查看本篇设备电量1当前值。

首点当前值为30。

FMQX网页版 → 测试与连接状态

字段 / 控件	填写说明
运行	执行本篇连续采集流程。
运行控制台	显示真实流程进度。 来自本次运行结果。
停止	停止当前运行中的流程。
平台当前值	显示后续正常轮询得到的值。 来自平台本设备的当前值。
断开	停止本篇电表连接。
连接状态	显示当前会话连接状态。 来自当前页面与实际会话状态的对照。
接入注册流程	重新连接后恢复注册与轮询。

受控写入、断开恢复与独立读回

先配置当前会话临时授权，再依次演示61、恢复后62和63。每次只提交一次，分别核对设备实际执行、平台真实应答和新的正常读取结果。平台应答提示本身不能替代设备执行证明。

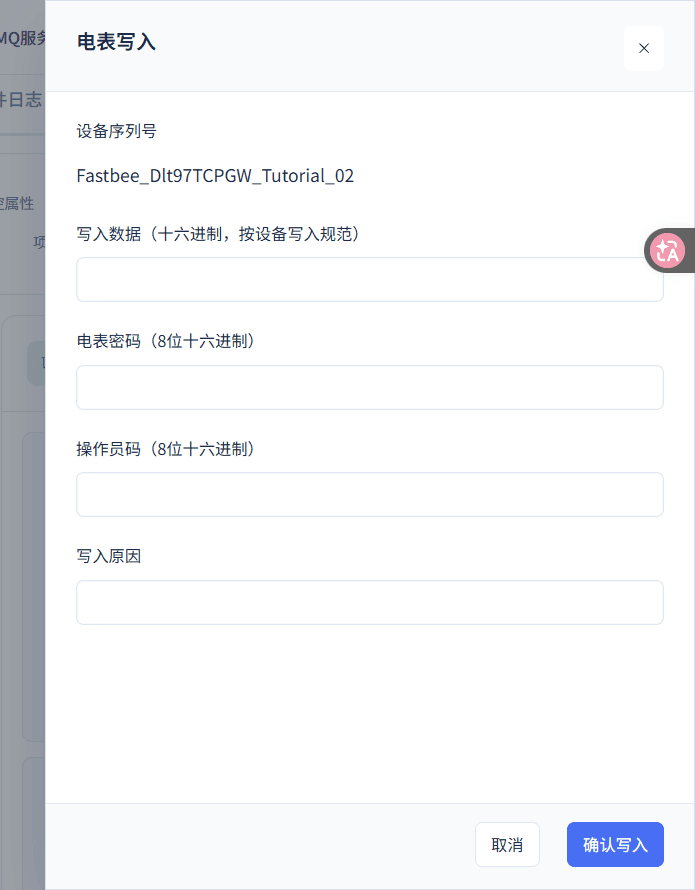

88. 打开演示首点写入

**操作位置：*设备详情→设备控制；FMQX网页版→*当前会话写授权 操作步骤：在本篇电量1控制卡片打开电表写入。

写入框显示本篇目标设备和必要字段。

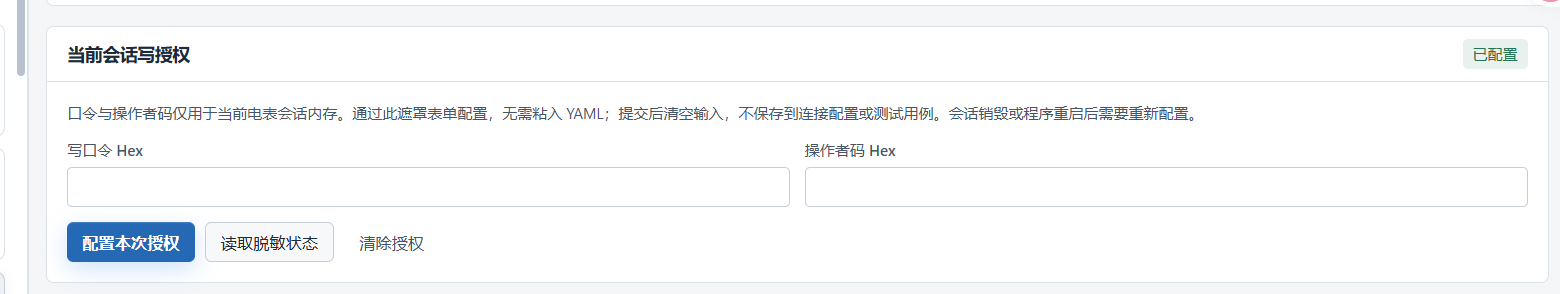

89. 配置本次会话授权

**操作位置：*设备详情→设备控制；FMQX网页版→*当前会话写授权 操作步骤：在FMQX本篇会话中通过授权渠道填写口令和操作员码，点击配置本次授权。

显示已配置，提交后的输入清空。

90. 确认演示写入61

**操作位置：*设备详情→设备控制；FMQX网页版→*当前会话写授权 **操作步骤：**填写61的原生编码、当前授权字段和原因，确认写入一次。

等待本次真实协议应答，不连续点击。

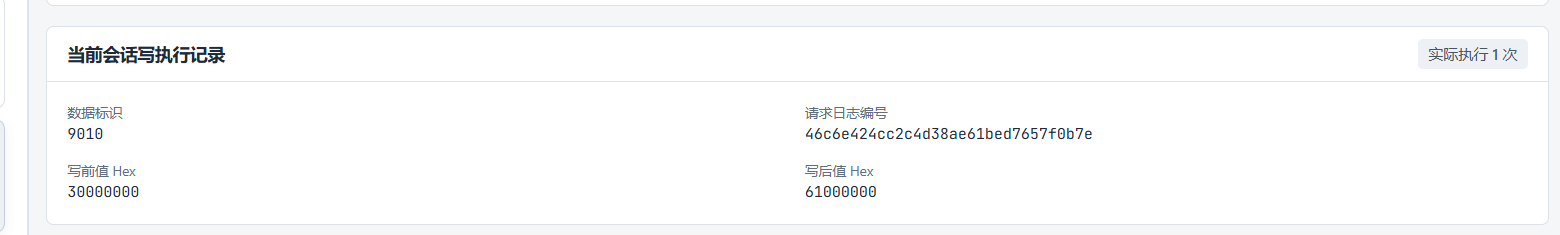

91. 核对设备实际写入61

**操作位置：*设备详情→设备控制；FMQX网页版→*当前会话写授权 **操作步骤：**在FMQX查看本次写执行记录。

实际执行计数为1，写后值为61。

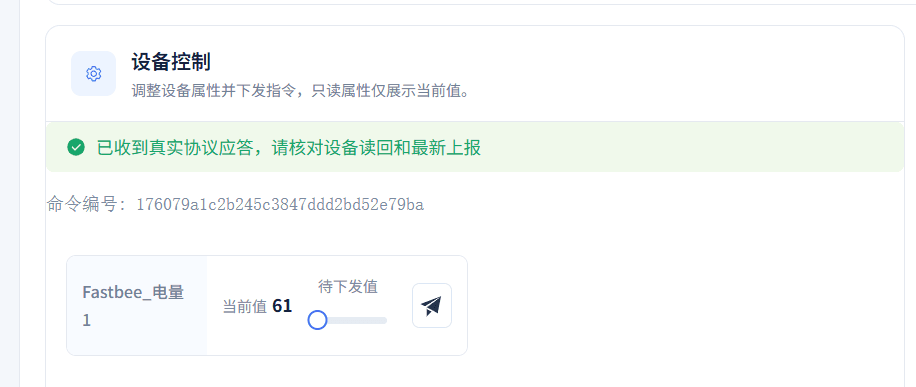

92. 核对平台应答与61读回

操作位置：设备详情→设备控制；FMQX网页版→当前会话写授权 操作步骤：查看平台真实协议应答提示和后续当前值。

平台收到应答，新的正常读取显示61。

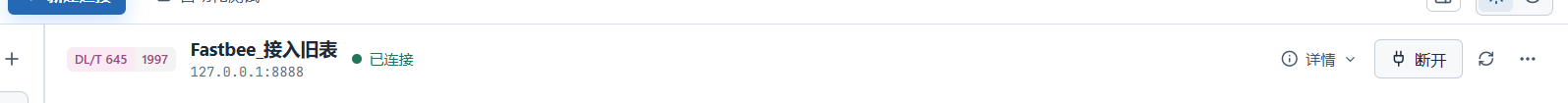

93. 断开本篇电表

**操作位置：*FMQX网页版→*测试与连接状态 操作步骤：在本篇FMQX会话点击断开。

实际会话断开。

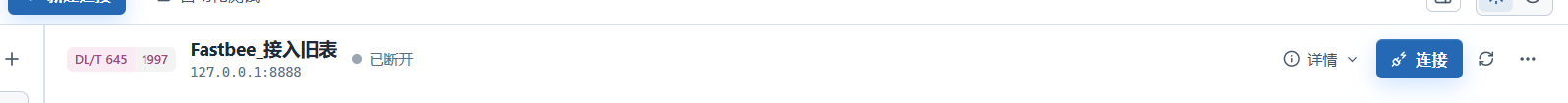

94. 刷新后核对断开状态

**操作位置：*FMQX网页版→*测试与连接状态 **操作步骤：**刷新同一Chrome页面并重新查看本篇会话。

页面与真实会话均为已断开。

95. 重新运行接入注册

**操作位置：*FMQX网页版→*测试与连接状态 操作步骤：运行本篇已核对的接入注册流程。

连接、注册和等待均通过。

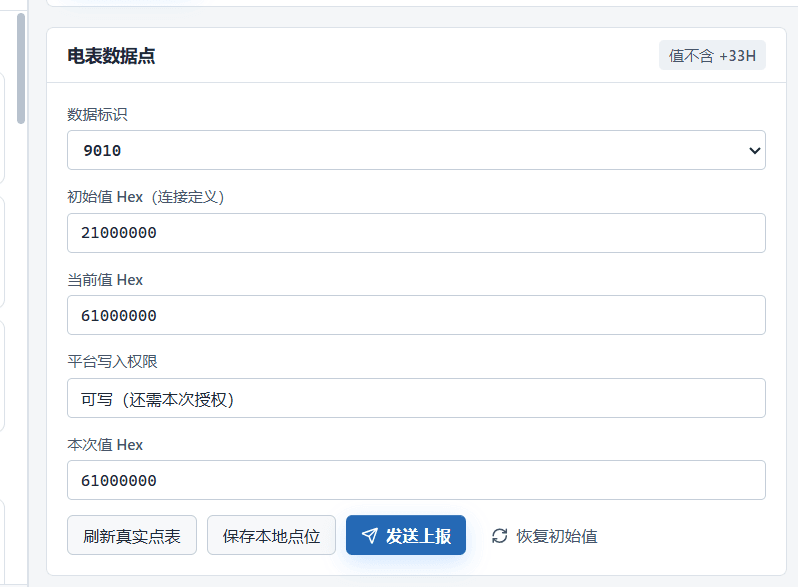

96. 核对设备保留61

**操作位置：*FMQX网页版→本篇电表→*编辑连接 **操作步骤：**刷新真实点表，核对首点当前值。

连接初始值仍为21，当前设备值为61。

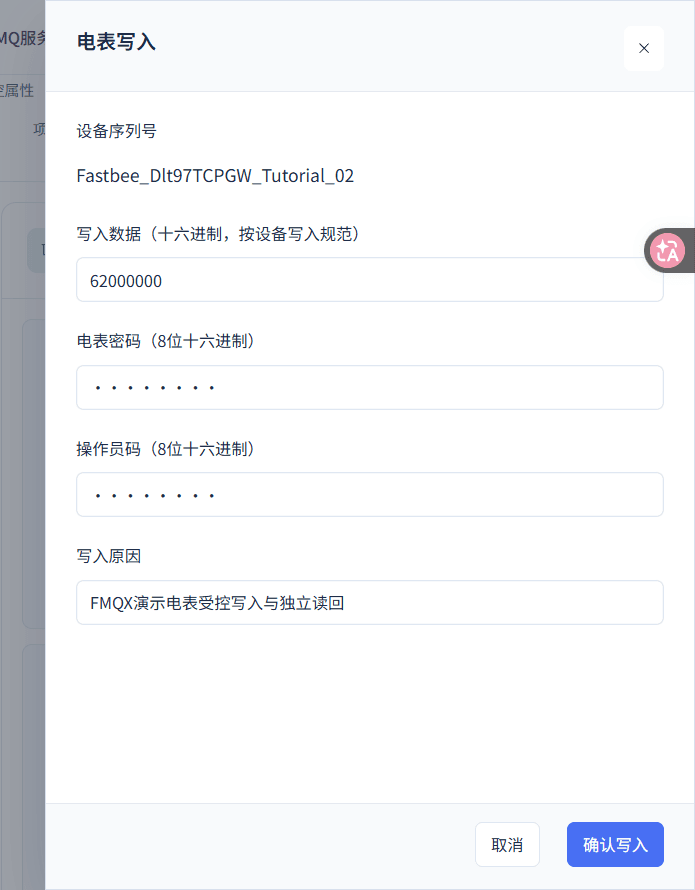

97. 确认演示写入62

**操作位置：*设备详情→设备控制；FMQX网页版→*当前会话写授权 **操作步骤：**填写62的原生编码、当前授权字段和原因，确认写入一次。

等待本次真实协议应答，不连续点击。

98. 核对设备实际写入62

**操作位置：*设备详情→设备控制；FMQX网页版→*当前会话写授权 **操作步骤：**在FMQX查看本次写执行记录。

实际执行计数为2，写后值为62。

99. 核对平台应答与62读回

操作位置：设备详情→设备控制；FMQX网页版→当前会话写授权 操作步骤：查看平台真实协议应答提示和后续当前值。

平台收到应答，新的正常读取显示62。

100. 确认演示写入63

**操作位置：*设备详情→设备控制；FMQX网页版→*当前会话写授权 **操作步骤：**填写63的原生编码、当前授权字段和原因，确认写入一次。

等待本次真实协议应答，不连续点击。

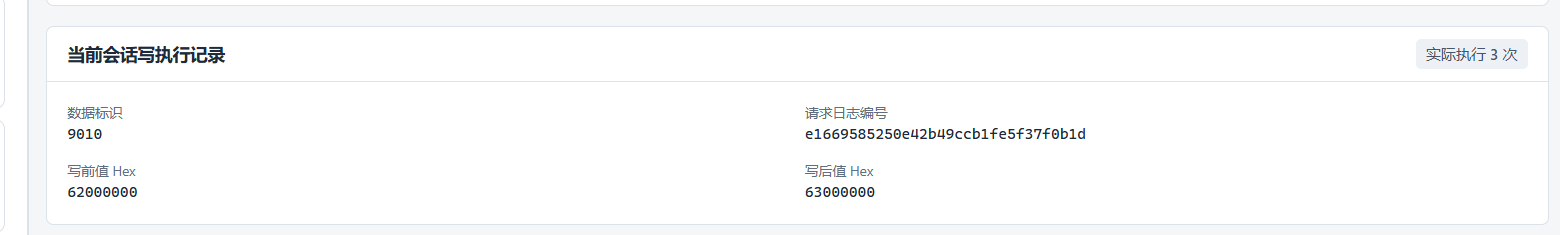

101. 核对设备实际写入63

**操作位置：*设备详情→设备控制；FMQX网页版→*当前会话写授权 **操作步骤：**在FMQX查看本次写执行记录。

实际执行计数为3，写后值为63。

102. 核对平台应答与63读回

操作位置：设备详情→设备控制；FMQX网页版→当前会话写授权 操作步骤：查看平台真实协议应答提示和后续当前值。

平台收到应答，新的正常读取显示63。

设备详情 → 设备控制；FMQX网页版 → 当前会话写授权

字段 / 控件	填写说明
电表写入	打开当前可写首点的受控写入框。
设备序列号	确认这次写入的目标设备。 来自当前平台设备详情。
写入数据（十六进制）	按演示电表允许的BCD编码提供写入内容。 必填 · 填写：61000000、62000000、63000000 来自本篇演示字段编码规范。
电表密码（8位十六进制）	为本次写入提供电表口令。 必填 · 填写：按当前环境填写 由设备责任人通过受控渠道提供。
操作员码（8位十六进制）	为本次写入提供操作员身份码。 必填 · 填写：通过授权渠道获取，不在文档记录 由设备责任人通过受控渠道提供。
写入原因	记录本次写入目的。 必填 · 填写：FMQX演示电表受控写入与独立读回 由当前操作人按实际用途填写。
确认写入	提交一次受控写入。
配置本次授权	仅在当前FMQX会话内配置临时写授权。 来自已取得的本次授权。
当前会话写授权	显示当前会话的授权配置状态。 来自FMQX脱敏状态。
当前会话写执行记录	显示设备执行次数及写前写后值。 来自FMQX设备侧实际执行记录。
真实协议应答	表示设备协议应答已由平台处理。 来自本次命令回复。
当前值	显示后续正常读取带来的当前值。 来自本设备的新读取数据。

查询采样与写入历史

选择本篇设备、变量和准确时间窗后查询。首点12条真实采样包含重复的22与30；这是实际采集结果。整批十点有123条字段记录，在页面按时间合并为67行。

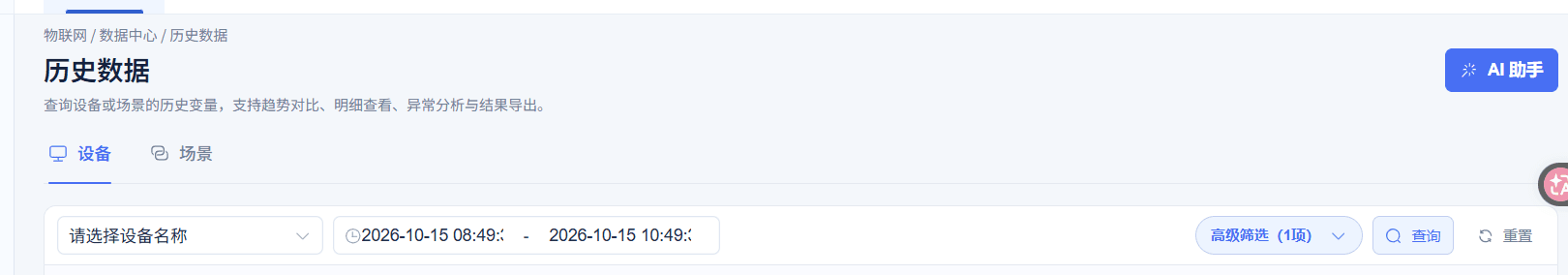

103. 进入历史数据

**操作位置：*数据中心→历史数据→*设备 操作步骤：打开数据中心的历史数据，选择设备页。

设备历史筛选入口可见。

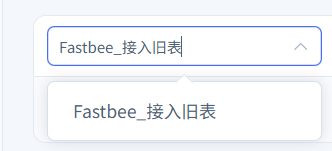

104. 搜索本篇设备

**操作位置：*数据中心→历史数据→*设备 操作步骤：在设备下拉中输入本篇设备名称。

出现本篇设备候选。

105. 选定设备并展开筛选

**操作位置：*数据中心→历史数据→*设备 操作步骤：选中本篇设备，展开高级筛选。

当前查询对象是本篇设备。

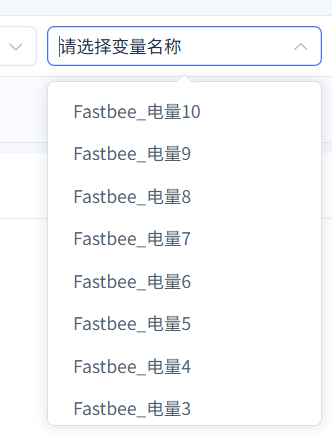

106. 打开变量列表

**操作位置：*数据中心→历史数据→*设备 操作步骤：展开变量名称候选。

可选择本篇电量属性。

107. 选择十个采集字段

**操作位置：*数据中心→历史数据→*设备 **操作步骤：**选中本篇电量1至10。

十个采集字段已选中。

108. 设置采样时间窗

**操作位置：*数据中心→历史数据→*设备 操作步骤：选择本篇采样的开始和结束时间并确认。

查询窗口为2026年10月15日10:44:25至10:46:30。

109. 查看十点采集明细

**操作位置：*数据中心→历史数据→*设备 操作步骤：点击查询，核对十个字段与对应时间。

十点均有数据，不同轮询时刻分布在不同时间行。

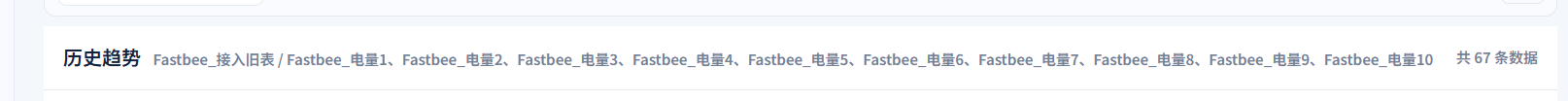

110. 核对查询范围与行数

**操作位置：*数据中心→历史数据→*设备 **操作步骤：**查看历史趋势标题中的设备、变量和计数。

本篇设备、十个变量及67个合并时间行可见。

111. 查看十点趋势

**操作位置：*数据中心→历史数据→*设备 **操作步骤：**查看十个字段的时间趋势。

首点从21逐步到30，其他九点保持各自演示值。

112. 只查询首点

**操作位置：*数据中心→历史数据→*设备 操作步骤：把变量改为仅选电量1后查询。

历史只显示本篇首点。

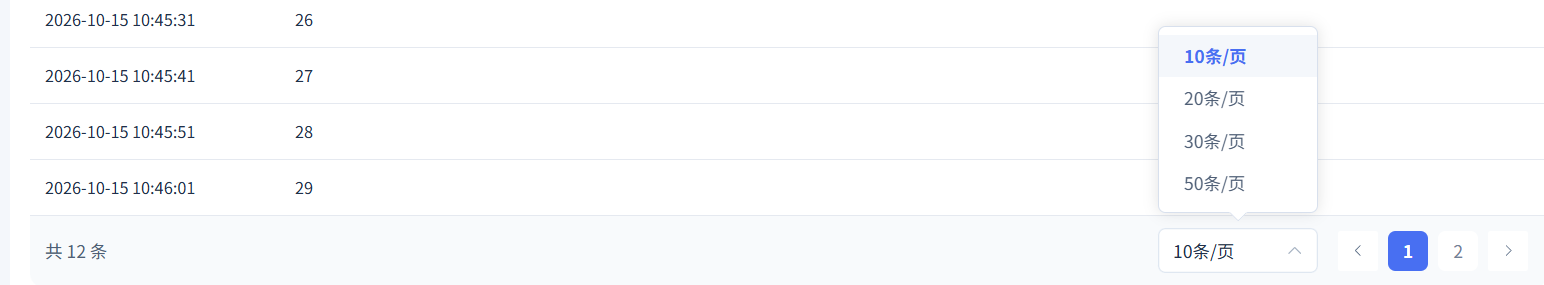

113. 展开完整首点记录

操作位置：数据中心→历史数据→设备 操作步骤：在每页条数中选择20条每页。

一页足以查看本篇首点12条记录。

114. 核对完整首点变化

**操作位置：*数据中心→历史数据→*设备 **操作步骤：**查看当前首点全部历史行。

首点21至30完整可见，其中22与30各出现两次。

115. 设置第一次写入窗口

**操作位置：*数据中心→历史数据→*设备 **操作步骤：**选择第一次写入前后的时间并确认。

范围覆盖写入前30和写入后61。

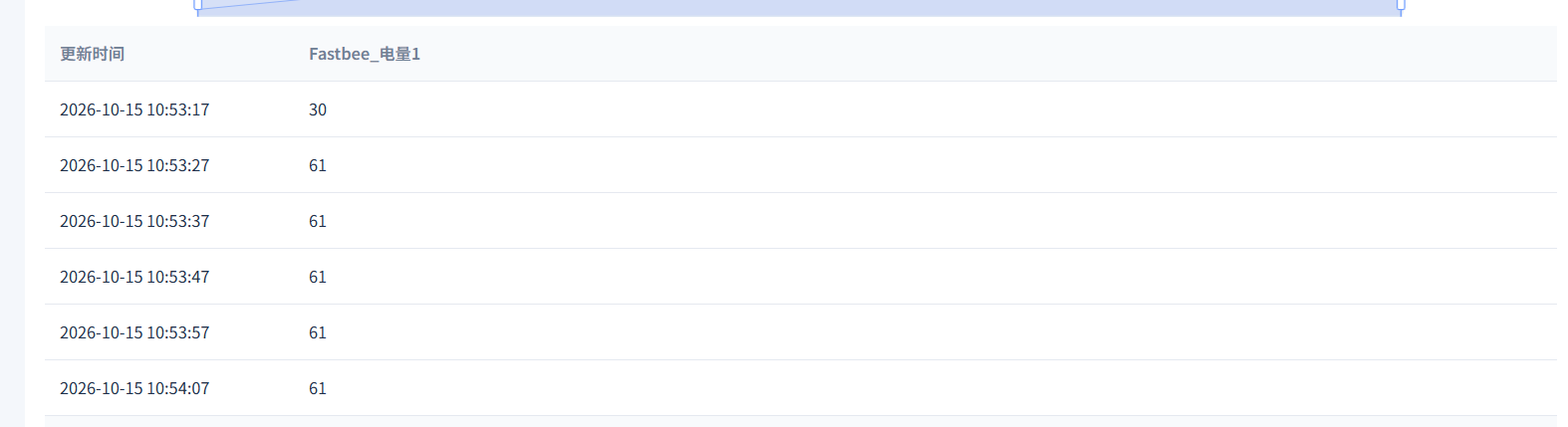

116. 核对30变为61

**操作位置：*数据中心→历史数据→*设备 操作步骤：****查询首点在第一次写入窗口的历史。

写前30，后续正常采集为61。

117. 设置恢复后写入窗口

**操作位置：*数据中心→历史数据→*设备 **操作步骤：**选择恢复后第二次写入前后的时间并确认。

范围覆盖61到62。

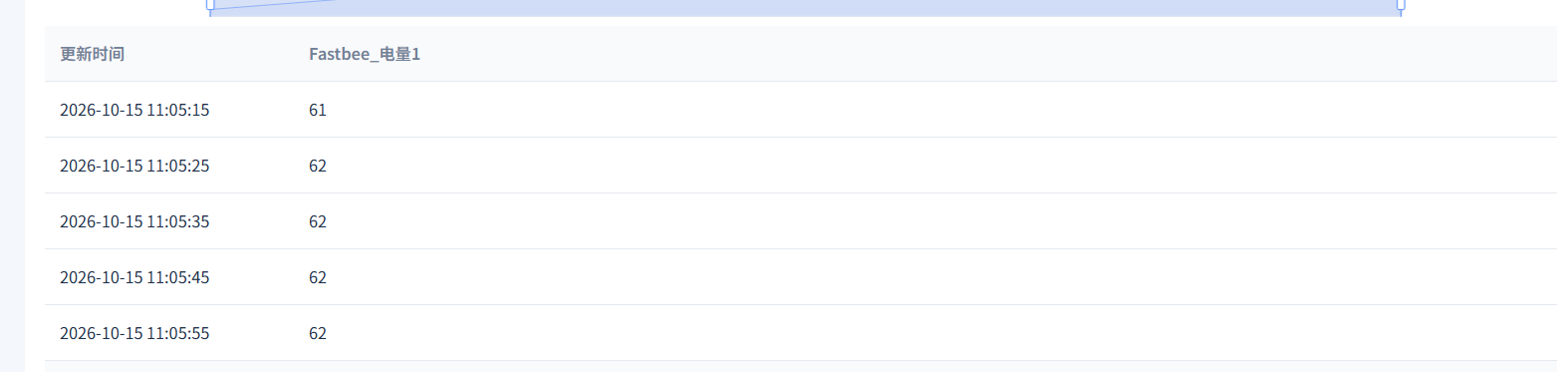

118. 核对61变为62

**操作位置：*数据中心→历史数据→*设备 操作步骤：****查询恢复后第二次写入的首点历史。

写前61，后续正常采集为62。

119. 设置第三次写入窗口

**操作位置：*数据中心→历史数据→*设备 **操作步骤：**选择第三次写入前后的时间并确认。

范围覆盖62到63。

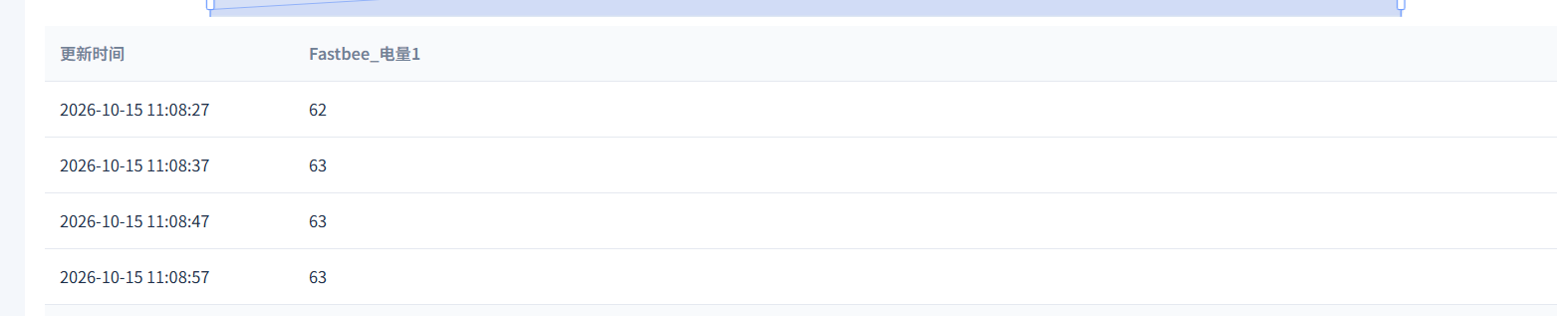

120. 核对62变为63

**操作位置：*数据中心→历史数据→*设备 操作步骤：****查询第三次写入的首点历史。

写前62，后续正常采集为63。

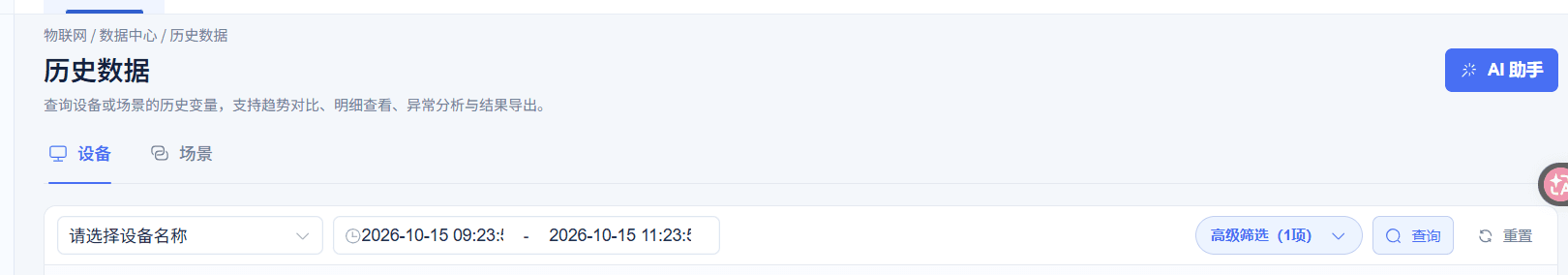

121. 刷新历史页面

**操作位置：*数据中心→历史数据→*设备 操作步骤：****刷新当前Chrome页面。

历史页面重新加载，设备和变量筛选重置。

122. 刷新后重新查询

**操作位置：*数据中心→历史数据→*设备 操作步骤：重新选择本篇设备和电量1，设置11:08:20至11:09:00后查询。

刷新后仍能查询62到63的原历史。

数据中心 → 历史数据 → 设备

字段 / 控件	填写说明
设备	进入设备历史查询。
设备名称	限定要查询的设备。 必填 · 填写：按当前环境填写 从当前租户设备列表选择。当前批次资源：限定要查询的设备；搜索并选择本篇设备，不只在搜索框输入名称。
高级筛选	展开变量选择条件。
变量名称	限定查询哪些已存储属性。 选填 · 填写：按当前环境填写 来自所选设备已启用历史存储的模型。当前批次资源：限定查询哪些已存储属性；十点总览选择十项；首点变化单选电量1。
开始和结束时间	限定历史数据范围。 必填 · 填写：使用本篇采样与写入的实际时间窗 来自实际采样和写入记录的时间。
查询	使用当前设备、变量和时间重新查询。
重置	清除当前筛选条件。
刷新	按当前条件重新读取历史。
历史趋势	显示所选字段在时间轴上的变化。 来自历史查询结果。
历史明细	显示历史值及对应更新时间。 来自历史查询结果。
每页条数	决定一页显示多少条历史明细。 必填 · 填写：20条/页10条/页：每页最多显示10条明细；只改变分页展示，不改变历史数据。20条/页：每页最多显示20条明细；只改变分页展示，不改变历史数据。30条/页：每页最多显示30条明细；只改变分页展示，不改变历史数据。50条/页：每页最多显示50条明细；只改变分页展示，不改变历史数据。

高级参数（1 项）

字段 / 控件	填写说明
导出	导出当前查询结果。

停止本篇收发并保留历史

清除本篇会话授权、断开连接并核对自动入口关闭，再取消本篇产品发布。刷新同步详情核对运行撤回回执；最后重新查询原历史，保留产品和设备供后续复核。

123. 打开清除会话授权入口

**操作位置：*FMQX网页版→本篇会话；产品详情→*取消发布 操作步骤：进入本篇电表的写授权区，点击清除授权。

只清除本篇会话的临时授权。

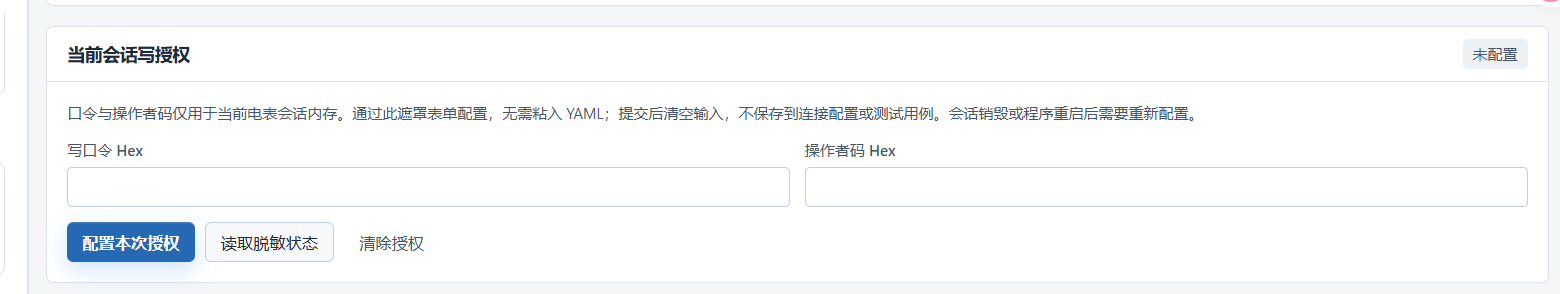

124. 确认临时授权已清除

**操作位置：*FMQX网页版→本篇会话；产品详情→*取消发布 **操作步骤：**核对当前会话写授权和两个敏感输入。

显示未配置，口令和操作员码输入均为空。

125. 断开本篇电表连接

**操作位置：*FMQX网页版→本篇会话；产品详情→*取消发布 操作步骤：核对当前会话名称后点击断开。

本篇连接停止。

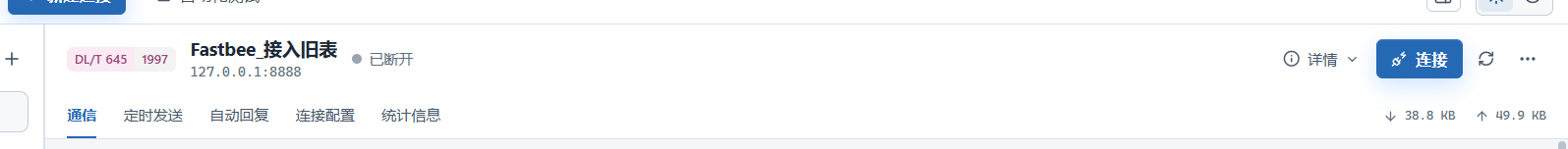

126. 核对会话确已断开

**操作位置：*FMQX网页版→本篇会话；产品详情→*取消发布 **操作步骤：**查看本篇会话标题和连接操作。

本篇会话显示已断开，并出现连接按钮。

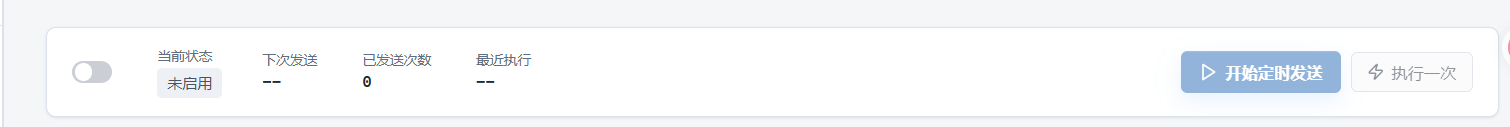

127. 核对定时发送关闭

**操作位置：*FMQX网页版→本篇会话；产品详情→*取消发布 操作步骤：切换到定时发送页签，核对开关和状态。

定时发送未启用，下次发送和最近执行均为空。

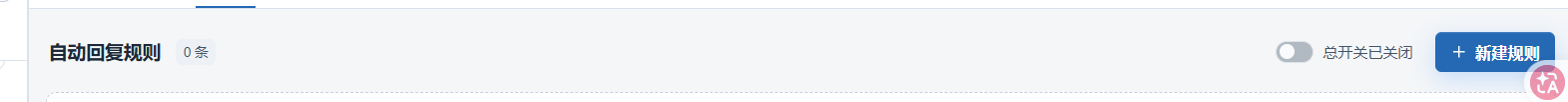

128. 核对自动回复关闭

**操作位置：*FMQX网页版→本篇会话；产品详情→*取消发布 操作步骤：切换到自动回复页签，核对总开关与规则。

总开关关闭，当前没有自动回复规则。

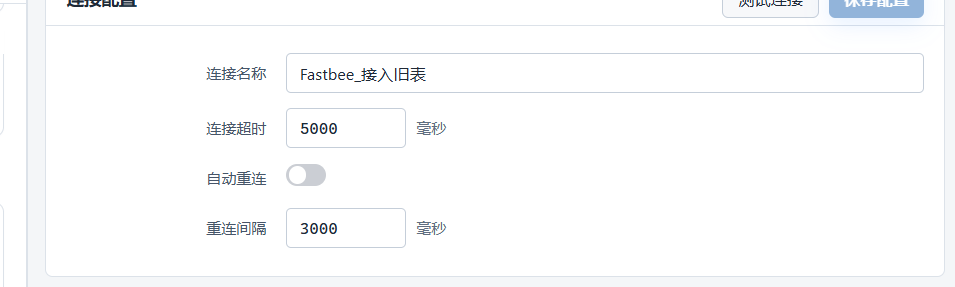

129. 核对自动重连关闭

**操作位置：*FMQX网页版→本篇会话；产品详情→*取消发布 操作步骤：在当前会话连接配置中查看自动重连。

自动重连关闭。

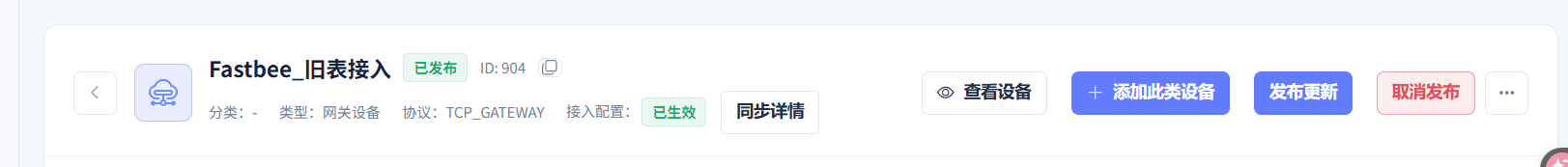

130. 取消本篇产品发布

**操作位置：*FMQX网页版→本篇会话；产品详情→*取消发布 操作步骤：回到本篇产品详情，点击取消发布。

打开本篇产品取消发布确认框。

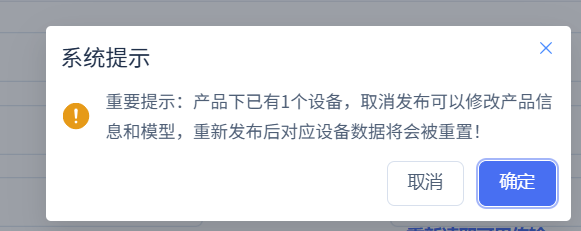

131. 核对撤回范围并确认

**操作位置：*FMQX网页版→本篇会话；产品详情→*取消发布 操作步骤：阅读当前确认框提示，确认只撤回本篇演示产品后点击确定。

本次取消发布被提交。

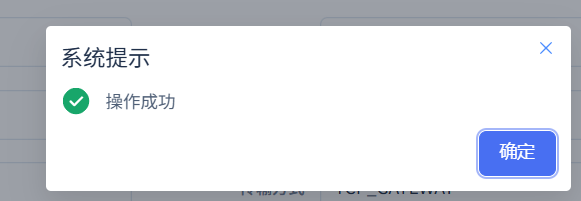

132. 查看撤回反馈

**操作位置：*FMQX网页版→本篇会话；产品详情→*取消发布 操作步骤：查看并关闭操作成功提示。

平台已接受本次取消发布。

133. 刷新核对运行撤回回执

**操作位置：*FMQX网页版→本篇会话；产品详情→*取消发布 **操作步骤：**刷新同一产品页，再打开同步详情。

产品未发布，运行节点对本次撤回返回APPLIED。

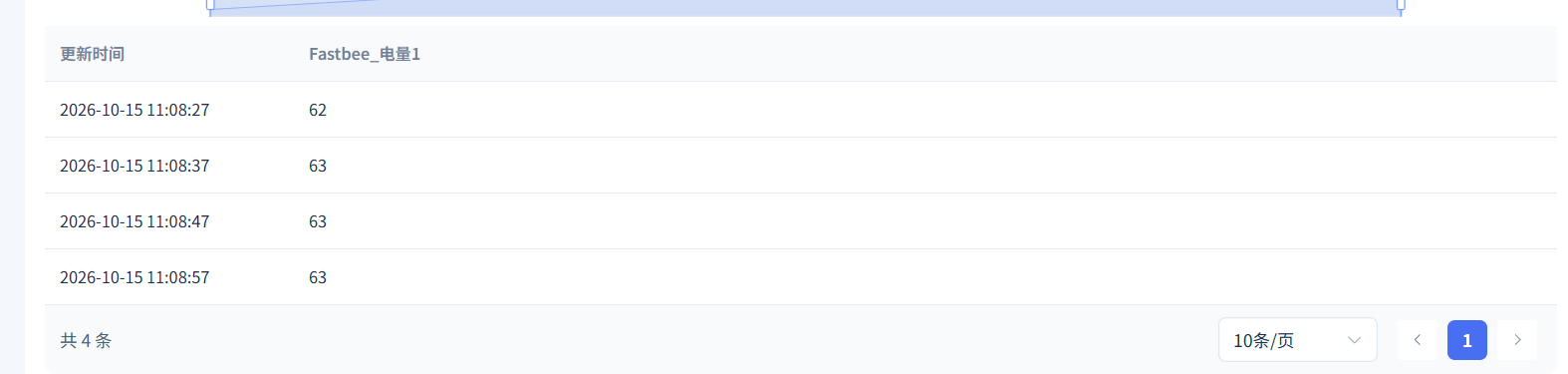

134. 停止后再次核对历史保留

操作位置：数据中心→历史数据→设备 操作步骤：****刷新历史页后重新选本篇设备、电量1和原写入窗口，点击查询。

原先62到63的四条历史仍可查询，分页和记录数可见。

FMQX网页版 → 本篇会话；产品详情 → 取消发布

字段 / 控件	填写说明
定时发送	结束后停止本篇定时收发。 选填 · 填写：关闭开启：启用此项；结束后停止本篇定时收发。关闭：停用此项；不启用此项行为。
自动重连	结束后不再自动恢复本篇连接。 选填 · 填写：关闭开启：启用此项；结束后不再自动恢复本篇连接。关闭：停用此项；不启用此项行为。
自动回复	结束后停止本篇自定义回复任务。 选填 · 填写：关闭开启：启用此项；结束后停止本篇自定义回复任务。关闭：停用此项；不启用此项行为。
清除授权	移除当前会话的临时写授权。
断开	停止本篇电表连接。
取消发布	撤回本篇产品的运行配置。
确定	确认当前取消发布动作。
操作成功	表示平台接受本次取消发布。
产品与连接状态	显示产品发布及当前会话状态。 来自停止后的实际页面。
运行撤回回执	表示目标运行节点采用本次撤回配置。 来自当前产品同步详情。
历史保留	停止后仍可使用原窗口查询历史。 来自停止后实际查询。

结果不一致时逐项检查

看到什么现象	可能原因	先检查哪里	如何恢复
设备创建时编号为空。	切换所属产品可能清空先前编号。	回到最终设备表单，核对名称、所属产品和设备编号。	补齐本篇编号后再保存，并同步核对FMQX客户端编号。
映射找不到轮询或提示不一致。	尚未保存正式轮询，或选择了其他点的轮询和模型。	先核对轮询列表，再从真实候选选相同数据标识的记录。	修正映射后保存、校验并重新发布。
发布或取消发布后仍显示待生效。	页面反馈与运行节点采用是不同时间点。	刷新当前产品页并查看同步详情中的节点结果和失败原因。	根据实际失败原因修正，收到当前操作APPLIED后再继续。
电表实际断开，页面仍显示连接。	本次观察到页面显示滞后。	刷新同一Chrome页面并对照本篇真实会话状态。	本篇刷新后显示一致；源码修复未验证，继续前重新核对连接身份。
平台显示收到应答，仍无法确认写后值。	协议应答并不等于已证明设备执行及独立读回。	分别核对设备执行计数、写前写后值及新的正常READ。	等待后续正常读取与历史，不重复点击写入。
十点历史中有空白格或行数少于采集次数。	不同轮询时刻按时间合并显示，统计口径不同。	核对设备、十个变量和采样窗口，再单选首点查看完整12条。	以各字段对应时间和值核对，不把合并时间行当消息数。
刷新后历史条件或结果不见了。	浏览器刷新可能重置设备、变量或时间条件。	重新选择同一设备、电量1和原写入窗口后点击查询。	确认停止后原历史仍在；本篇停止不删除产品、设备或历史。
