FMQ 指令下行

理解入口、任务、Alink、命令状态与设备通道的分工，完成RabbitMQ到MQTT设备的真实下行并处理一次失败。

阅读方法

先确认入口、权限和目标对象，再按编号完成操作。每一步都包含预期结果；详细字段和选项收在可展开的参考表中。

截图说明

截图来自原始操作手册。公开版会隐藏真实节点地址、连接地址和凭据；示例中的状态、时间和数据不代表当前生产环境。

开始前准备

项目	说明
能做什么	理解入口、任务、Alink、命令状态与设备通道的分工，完成RabbitMQ到MQTT设备的真实下行并处理一次失败。
从哪里进入	集成 → 指令下行
需要权限	任务管理、连接器使用权限及获准的RabbitMQ和设备测试资源。
预计时间	50 分钟

指令下行概述

指令下行是FMQ把外部业务系统发来的控制命令，转换成统一设备命令并送到真实设备的入口。它解决的是“外部命令从哪里进、发给哪台设备、最后是否真的收到”，不是设备主动上报数据的消息推送。

例如业务系统要把空调目标温度设为26.5℃：它先向RabbitMQ发布一条标准Alink命令，FMQ消费后按clientId和commandTopic找到在线MQTT设备，最后由FMQX看到真实下行消息。

• 只有外部系统需要主动控制设备时才创建指令下行。
• 任务复用连接器接入外部命令，再按目标协议下发；两边参数必须分开准备。
• 保存、MQ被消费、SENT和设备实收是四个不同层级，不能互相代替。

组成、边界与入口选择

连接器保存外部入口的地址、认证和消费参数；指令下行任务把连接器、目标协议、输入地址和输出地址组合起来；Alink消息携带设备身份、传输方式和业务参数；协议路由负责把统一命令交给MQTT、TCP或UDP通道。

新增时优先复用类型正确、最近校验成功且归属明确的连接器。需要独立Broker、独立凭据或故障隔离时再新建；任务内新建连接器不会自动完成参数校验。

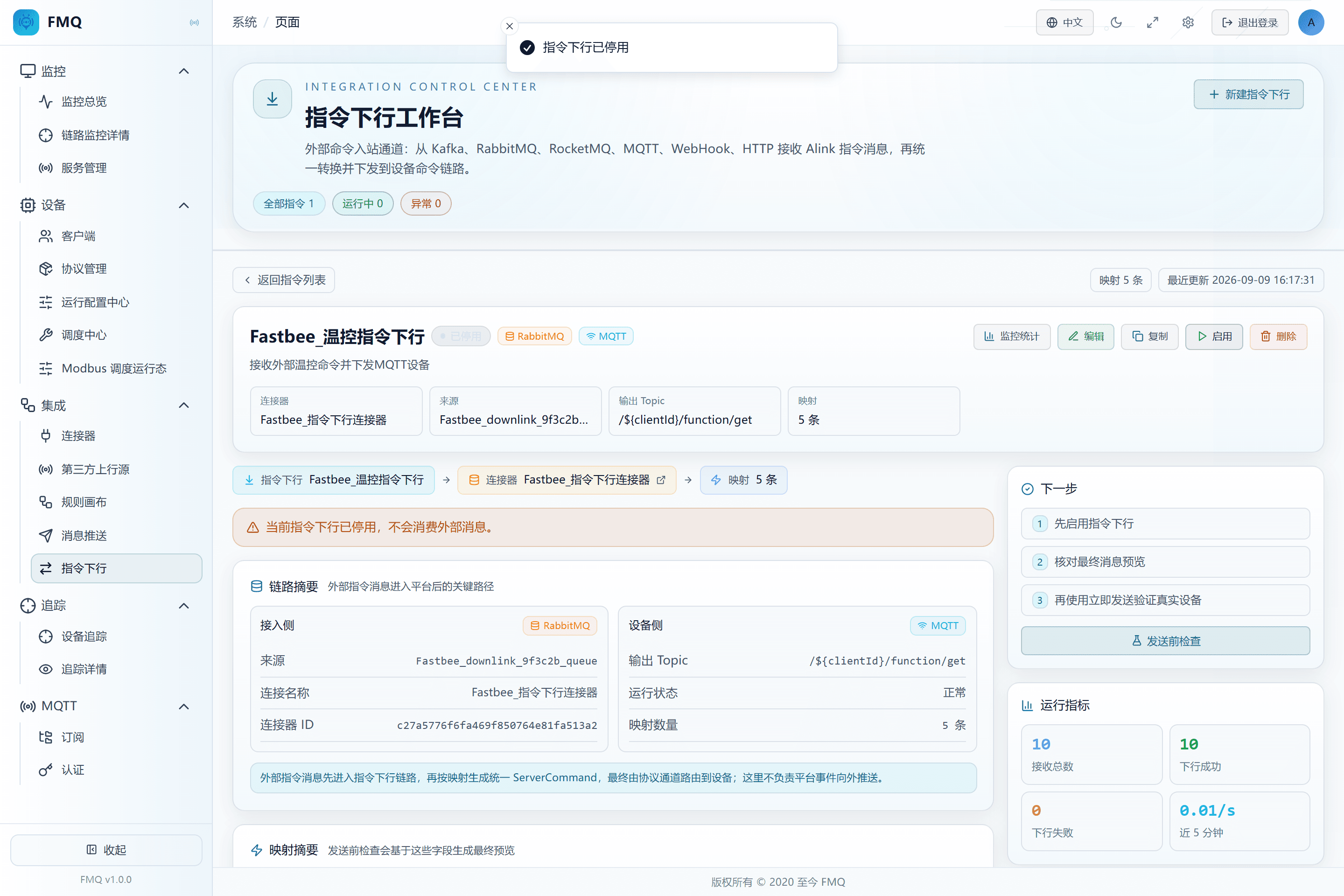

停用只阻止外部入口继续消费。详情页的立即发送是人工测试入口，停用时仍可能真实发给设备，因此点击前同样要确认测试对象。

任务组成与通用字段

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
必填 指令名称	让实施和运维人员从列表识别这条外部命令链路。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由业务负责人按用途命名。	写业务动作和方向，不要只写RabbitMQ。推荐：按对接资料填写默认：—示例：FastBee_温控指令下行	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
指令描述	补充命令来源、目标设备或维护边界。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由任务负责人提供。	简短说明用途，不放账号、密码或完整连接串。推荐：按对接资料填写默认：—示例：接收温控命令并下发MQTT设备	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
启用状态	开启后启动外部入口消费；关闭后不再自动消费，但立即发送仍可能执行。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	按调试、上线或维护阶段选择。	新建先停用，手动检查和设备实收通过后再启用。推荐：按对接资料填写默认：—示例：停用启用：持续接收外部命令；队列已有消息也可能立即被消费停用：停止外部入口消费；立即发送仍会真实下发	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 外部入口	决定FMQ通过哪种中间件或HTTP入口接收命令。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	外部业务系统负责人提供现有对接方式。	按外部系统真实能力选择，不按设备协议选择。推荐：按对接资料填写默认：—示例：RabbitMQKafka：外部系统把命令写入 Topic，FMQ 以消费者组持续消费。；对方已经使用 Kafka，需要高吞吐、可按分区保序或从指定位置开始消费。RabbitMQ：外部系统把命令发布到 Exchange，FMQ 从绑定 Queue 中消费。；对方以业务队列交付命令，并希望用 Exchange、Routing Key 和 Queue 明确路由。RocketMQ：外部系统向 Topic 发送命令，FMQ 通过消费者组和可选 Tag 接收。；对方的消息平台是 RocketMQ，并用 Topic、Consumer Group 和 Tag 管理消费。MQTT：FMQ 作为客户端连接一个 MQTT Broker，订阅指定 Topic 接收外部命令。；外部系统已经通过 MQTT 发布指令，并能为 FMQ 分配唯一订阅客户端。WebHook：外部系统向 FMQ 提供的受保护路径 POST 一条 Alink 指令。；对方能主动调用 HTTP 接口，希望每条请求立即得到是否受理的响应。HTTP：与 WebHook 一样通过受保护的 HTTP 路径接收命令，作为明确的 HTTP 接入类型管理。；项目约定使用 HTTP 入口类型，并需要独立路径和 Token；不要与外发 WebHook 混淆。	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 目标协议	决定FMQ把统一命令交给哪种设备传输通道。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备接入负责人提供真实连接协议。	MQTT设备选MQTT，TCP/UDP设备按其真实会话选择；页面没有自动路由选项。推荐：按对接资料填写默认：—示例：MQTTMQTT：目标设备通过 MQTT 在线，且已知客户端 ID 与设备订阅 Topic。；SENT 表示 PUBLISH 已写入有效会话或远端节点通道；最终仍看设备客户端实收。TCP：目标设备使用平台已登记的 TCP 会话，或命令中能明确给出目标端点。；SENT 不等于设备已经执行业务指令；当前无响应 TCP 路径在通道查不到时仍可能完成，因此必须用设备实收或设备回复补充判断。UDP：目标设备以 UDP 数据报接收命令，且端点来源明确、允许无连接投递。；SENT 表示数据报已交给发送通道；UDP 本身不提供设备业务确认。	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
连接器来源	复用已有连接器，或在任务内建立一份连接配置。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	连接器清单和隔离要求。	优先复用已校验且类型正确的连接器；新地址或独立凭据才新建。推荐：按对接资料填写默认：—示例：选择已有连接器选择已有连接器：复用连接与认证；不会自动覆盖连接器参数新建连接器：在任务里填写基础入口参数；保存时创建连接器，但不会自动完成参数校验	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 已有连接器	指定这条任务复用的外部入口连接。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	连接器模块中的当前类型列表。	核对名称、类型、环境、检查结果和引用关系。推荐：按对接资料填写默认：—示例：FastBee_指令下行连接器	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
新建连接器名称	任务内新建模式的连接器名称。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由对接负责人按环境和用途命名。	应能区分测试、生产和上下行方向。推荐：按对接资料填写默认：—示例：FastBee_指令下行连接器	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 输入Topic / Queue / 路径	外部命令进入FMQ的位置，含义随入口类型变化。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由中间件或接口管理员提供。	RabbitMQ填Queue，Kafka/RocketMQ/MQTT填订阅Topic，HTTP类填路径。推荐：按对接资料填写默认：—示例：FastBee_downlink_9f3c2b_queue	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 输出 Topic	MQTT设备最终接收消息的Topic模板。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备接入约定或外部Alink中的commandTopic。	模板必须能生成设备真实订阅的完整Topic；本例按clientId生成。推荐：按对接资料填写默认：—示例：/${clientId}/function/get	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
QoS	MQTT下发的协议交付等级，不代表设备业务执行完成。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备、Broker和业务重复容忍度共同决定。	控制命令常用1并配合命令ID去重；以现场约定为准。推荐：按对接资料填写默认：—示例：10：最多一次；开销低，可能丢失1：至少一次；可能重复，需要命令幂等2：协议级恰好一次；握手更重，仍不是业务恰好一次	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
Retain	要求MQTT Broker保留该Topic最后一条消息。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备是否需要上线后接收最后命令。	普通即时控制关闭；只有明确需要最后状态且能处理旧命令时开启。推荐：按对接资料填写默认：—示例：false关闭：不保留旧命令；新订阅者不会自动收到历史命令开启：保留最后一条；设备重连可能收到旧控制命令	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
高级字段映射	展开外部字段名到平台字段名的映射配置。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	当前页面提供的操作入口。	标准Alink保持默认无需映射。推荐：按对接资料填写默认：—示例：高级字段映射	空白映射会阻止保存。；先查看页面反馈和最近状态，修正后再执行一次。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
高级映射运行边界	当前页面会保存映射配置，但现有运行链路未使用它改写命令。；帮助判断当前链路所处层级，不改变运行配置。	当前前后端实现核对。	外部系统优先发送标准Alink，不依赖该功能修复字段。推荐：按对接资料填写默认：—示例：默认无需映射	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
创建指令下行 / 保存修改	保存连接器引用、转换配置和任务。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	当前页面提供的操作入口。	先保持停用保存，返回详情核对后再启用。推荐：按对接资料填写默认：—示例：创建指令下行 / 保存修改	保存成功不等于入口已消费或设备已收到。；先查看页面反馈和最近状态，修正后再执行一次。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

RabbitMQ 到 MQTT 设备完整实战

本实战先以停用状态创建RabbitMQ入站任务，用检查一下确认消息结构，再用立即发送证明设备通道可用。随后启用任务，从RabbitMQ发布唯一ID的Alink命令，依次核对平台接收、命令终态和FMQX实收。

故障演示先断开本批次FMQX会话，再故意使用不存在的目标并把外部Alink的transport写成udp：命令会被RabbitMQ消费，但因找不到UDP远端地址而最终FAILED。设备重连后重复旧ID会被幂等忽略，必须用正确目标、transport和新ID重发，直到新命令SENT且设备收到。

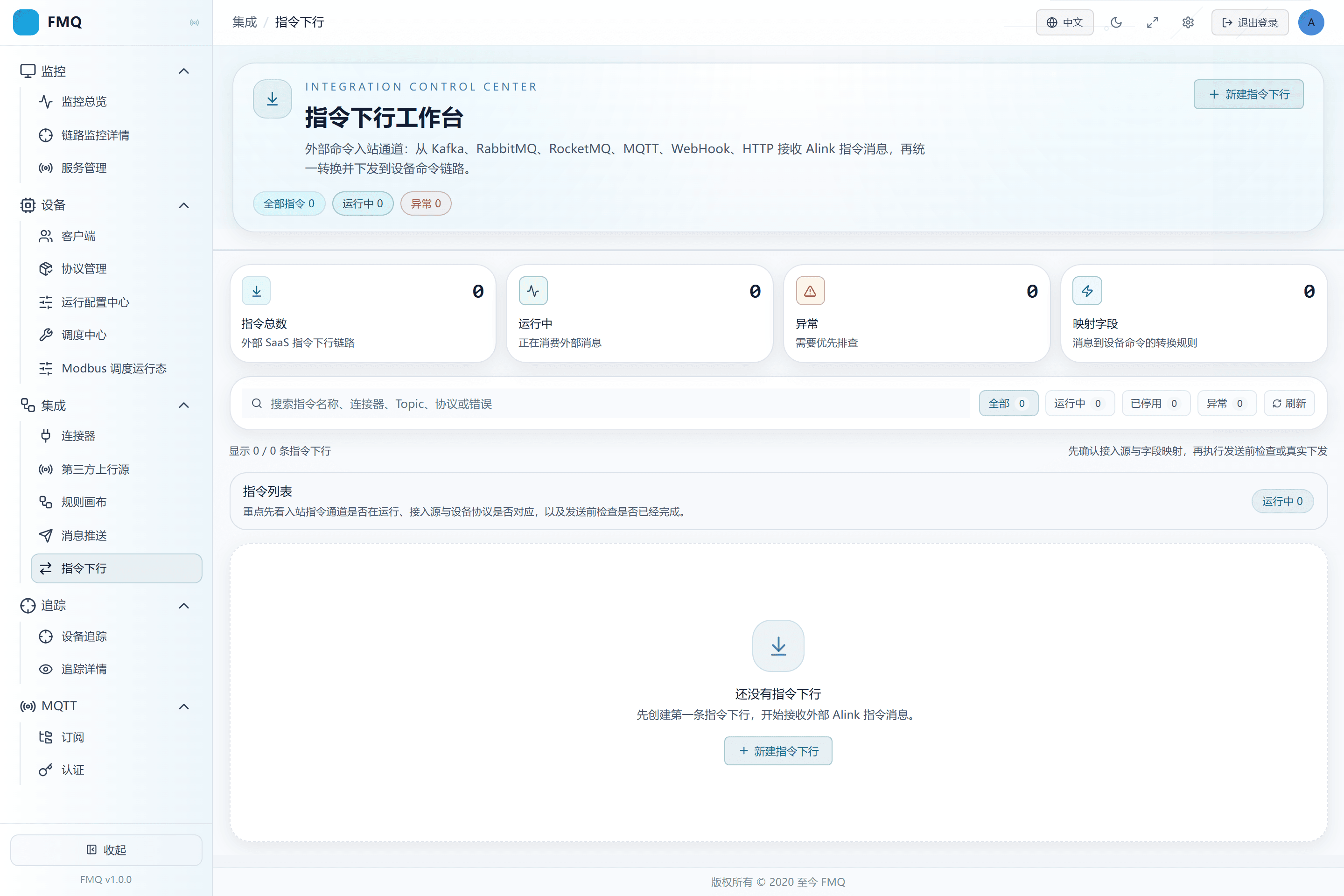

1. 进入指令下行工作台

操作位置： 集成→指令下行

打开 集成 → 指令下行，先看任务数量、运行状态和新建入口。

图：指令下行列表显示任务统计、状态筛选、刷新和新建入口。

字段说明

字段 / 控件	说明
搜索	按任务名称或页面支持的摘要定位任务。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：当前列表中的任务身份。选择：搜不到时清空状态筛选和搜索词再刷新。推荐：按对接资料填写 · 示例：FastBee_温控指令下行
状态筛选	只显示全部、运行中、已停用或异常任务。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：任务当前运行状态。选择：排查找不到任务时先切回全部。推荐：按对接资料填写 · 示例：全部

2. 准备入站队列和设备接收资料

操作位置： 集成→指令下行

向RabbitMQ管理员取得已绑定的 Exchange、Queue、Routing Key，向设备负责人取得 clientId与订阅Topic。

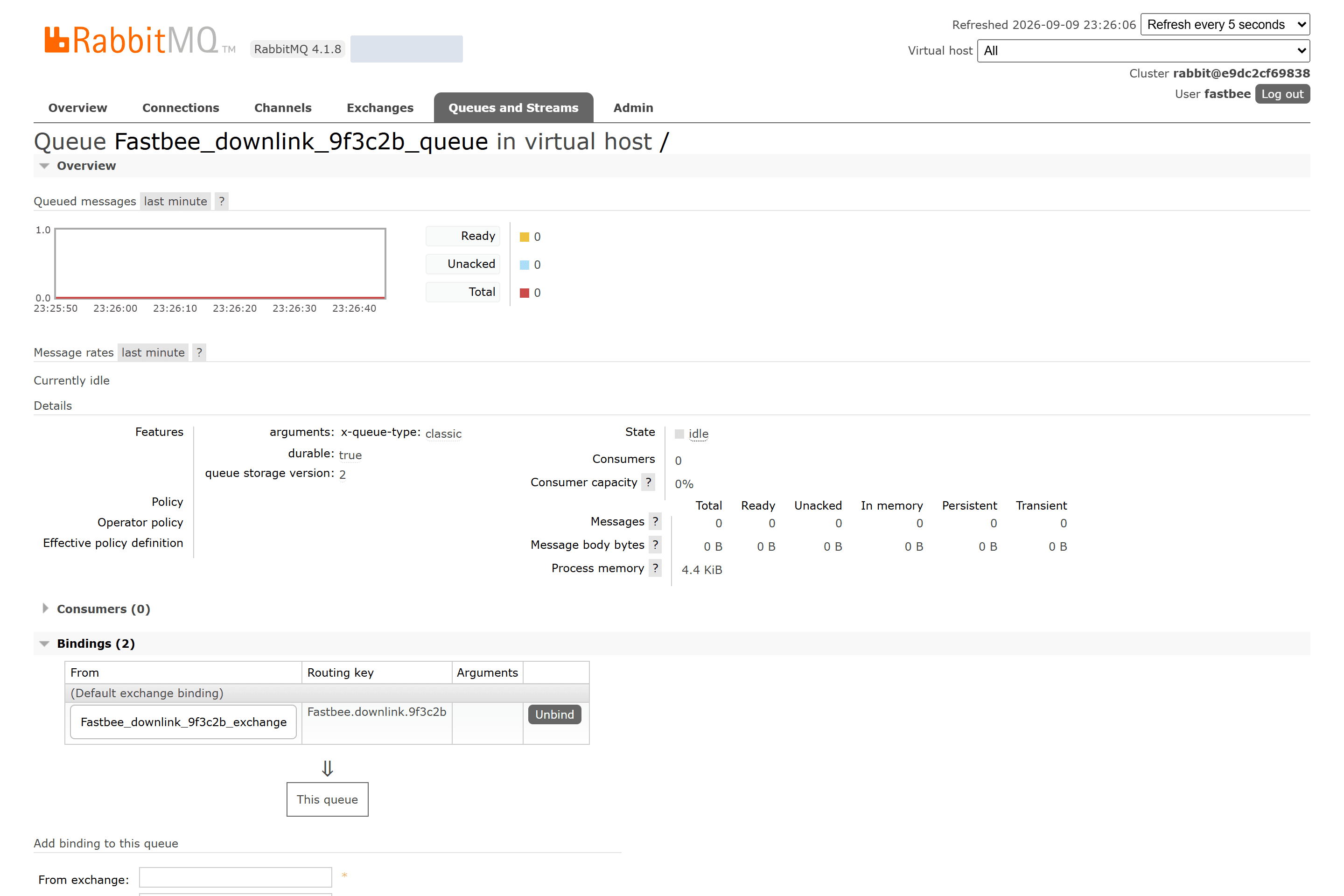

图：RabbitMQ专用Queue已绑定本批次Exchange与Routing Key，设备clientId和接收Topic已单独记录。

字段说明

字段 / 控件	说明
Exchange	外部发送方发布命令的交换机。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：RabbitMQ管理员提供已声明交换机及类型。选择：与外部发送方和Queue Binding一致；不要把Queue名称填在这里。推荐：按对接资料填写 · 示例：FastBee_downlink_9f3c2b_exchange
Queue	FMQ实际消费的命令队列。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：RabbitMQ管理员提供专用队列和绑定。选择：使用独立且归属明确的Queue；多个消费者会竞争消息。推荐：按对接资料填写 · 示例：FastBee_downlink_9f3c2b_queue
Routing Key	Exchange路由到Queue所使用的键。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：由RabbitMQ Binding约定。选择：外部发布和Binding必须匹配；FMQ消费的是Queue，不按Routing Key二次筛选。推荐：按对接资料填写 · 示例：FastBee.downlink.9f3c2b
目标设备编号（clientId）	用于定位真实MQTT/TCP/UDP会话。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：设备接入记录或Alink sys.ext。选择：必须与当前在线会话完全一致，大小写和前后空格也要核对。推荐：按对接资料填写 · 示例：FastBee_downlink_device
设备接收地址（commandTopic）	MQTT设备最终订阅的完整Topic。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：设备协议约定或任务输出Topic模板。选择：外部Alink最好显式携带，避免模板或默认值产生歧义。推荐：按对接资料填写 · 示例：/FastBee_downlink_device/function/get

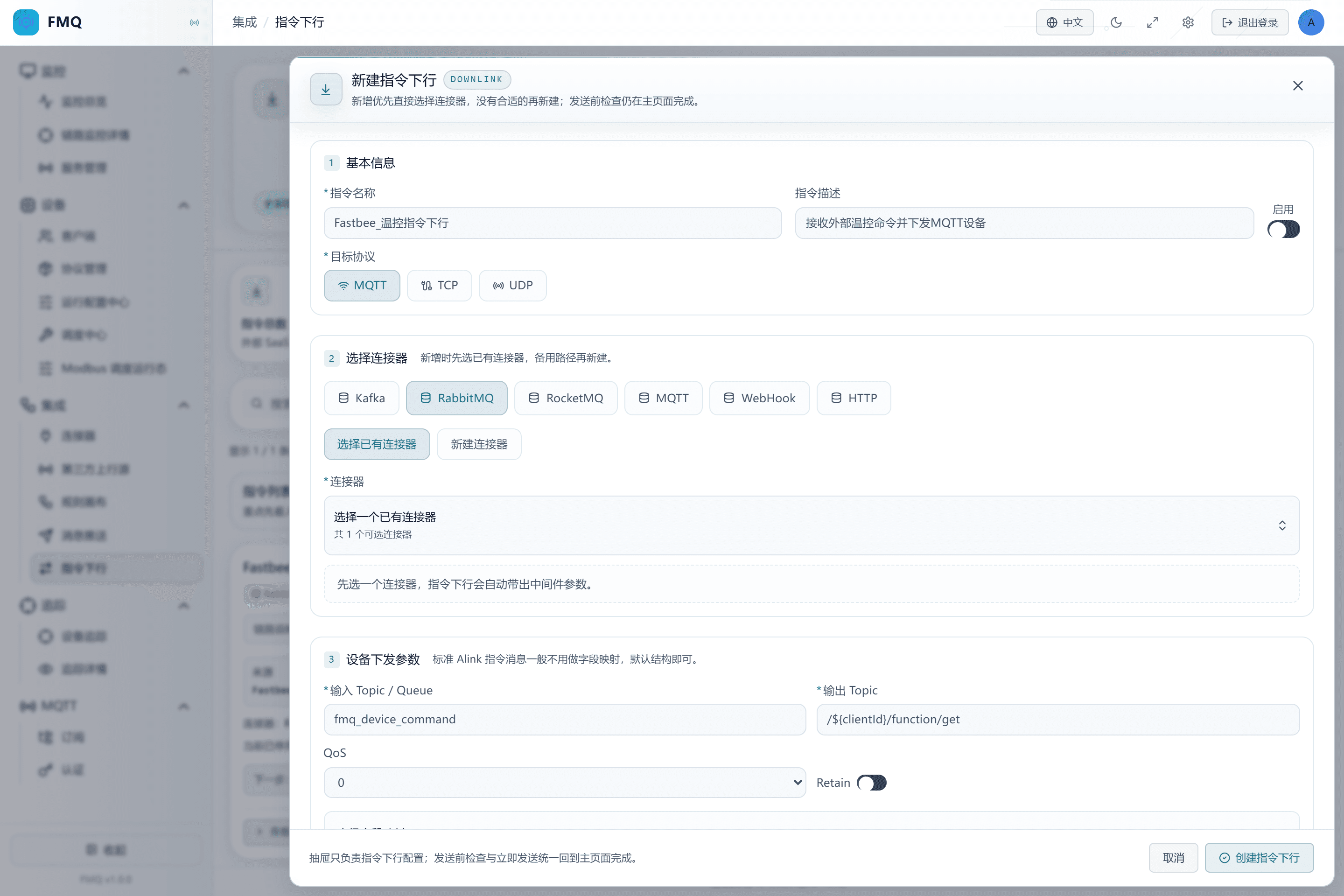

3. 填写名称并保持停用

操作位置： 集成→指令下行

点击 新建指令下行，名称填写 FastBee_温控指令下行，保持启用开关关闭。

图：新建草稿已填写任务名称，启用开关明确关闭，目标协议为MQTT。

字段说明

字段 / 控件	说明
指令名称	让实施和运维人员从列表识别这条外部命令链路。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：由业务负责人按用途命名。选择：写业务动作和方向，不要只写RabbitMQ。推荐：按对接资料填写 · 示例：FastBee_温控指令下行
指令描述	补充命令来源、目标设备或维护边界。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：由任务负责人提供。选择：简短说明用途，不放账号、密码或完整连接串。推荐：按对接资料填写 · 示例：接收温控命令并下发MQTT设备
启用状态	开启后启动外部入口消费；关闭后不再自动消费，但立即发送仍可能执行。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：按调试、上线或维护阶段选择。选择：新建先停用，手动检查和设备实收通过后再启用。推荐：按对接资料填写 · 示例：停用

4. 选择RabbitMQ并复用已校验连接器

操作位置： 集成→指令下行

入口选择 RabbitMQ，保持“选择已有连接器”，选中 FastBee_指令下行连接器。

图：RabbitMQ入口复用已校验连接器，草稿仍保持停用并显示连接正常。

字段说明

字段 / 控件	说明
外部入口	决定FMQ通过哪种中间件或HTTP入口接收命令。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：外部业务系统负责人提供现有对接方式。选择：按外部系统真实能力选择，不按设备协议选择。推荐：按对接资料填写 · 示例：RabbitMQ
连接器来源	复用已有连接器，或在任务内建立一份连接配置。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：连接器清单和隔离要求。选择：优先复用已校验且类型正确的连接器；新地址或独立凭据才新建。推荐：按对接资料填写 · 示例：选择已有连接器
已有连接器	指定这条任务复用的外部入口连接。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：连接器模块中的当前类型列表。选择：核对名称、类型、环境、检查结果和引用关系。推荐：按对接资料填写 · 示例：FastBee_指令下行连接器

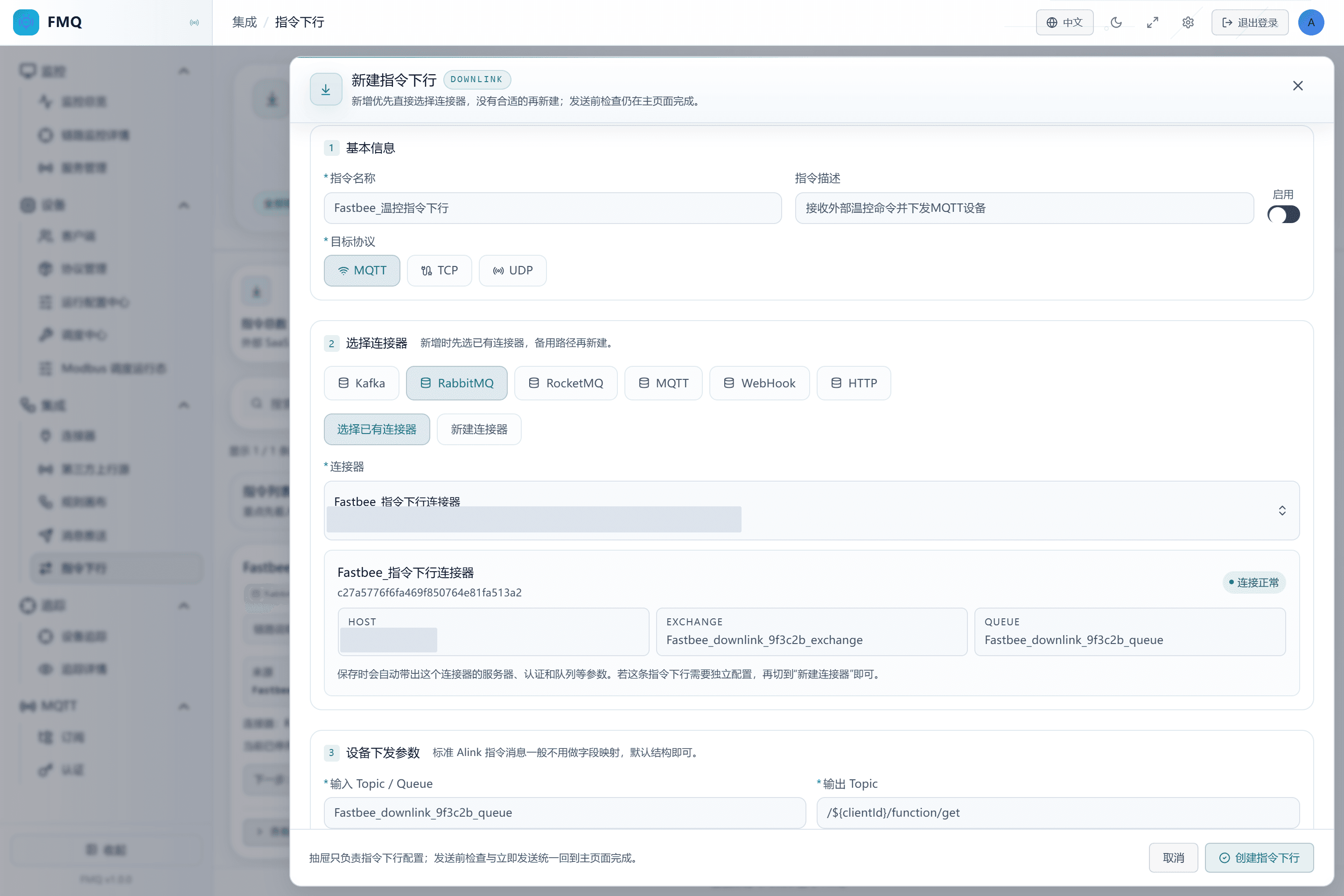

5. 明确选择MQTT设备和收发地址

操作位置： 集成→指令下行

目标协议选择 MQTT；输入Queue填写 FastBee_downlink_9f3c2b_queue，输出Topic填写 /${clientId}/function/get，QoS选1，Retain关闭。

图：草稿保持停用；输入Queue与输出Topic模板分开填写，QoS为1、Retain关闭。

字段说明

字段 / 控件	说明
Queue	FMQ实际消费的命令队列。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：RabbitMQ管理员提供专用队列和绑定。选择：使用独立且归属明确的Queue；多个消费者会竞争消息。推荐：按对接资料填写 · 示例：FastBee_downlink_9f3c2b_queue
目标协议	决定FMQ把统一命令交给哪种设备传输通道。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：设备接入负责人提供真实连接协议。选择：MQTT设备选MQTT，TCP/UDP设备按其真实会话选择；页面没有自动路由选项。推荐：按对接资料填写 · 示例：MQTT
输入Topic / Queue / 路径	外部命令进入FMQ的位置，含义随入口类型变化。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：由中间件或接口管理员提供。选择：RabbitMQ填Queue，Kafka/RocketMQ/MQTT填订阅Topic，HTTP类填路径。推荐：按对接资料填写 · 示例：FastBee_downlink_9f3c2b_queue
输出 Topic	MQTT设备最终接收消息的Topic模板。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：设备接入约定或外部Alink中的commandTopic。选择：模板必须能生成设备真实订阅的完整Topic；本例按clientId生成。推荐：按对接资料填写 · 示例：/${clientId}/function/get
QoS	MQTT下发的协议交付等级，不代表设备业务执行完成。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：设备、Broker和业务重复容忍度共同决定。选择：控制命令常用1并配合命令ID去重；以现场约定为准。推荐：按对接资料填写 · 示例：1
Retain	要求MQTT Broker保留该Topic最后一条消息。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：设备是否需要上线后接收最后命令。选择：普通即时控制关闭；只有明确需要最后状态且能处理旧命令时开启。推荐：按对接资料填写 · 示例：false

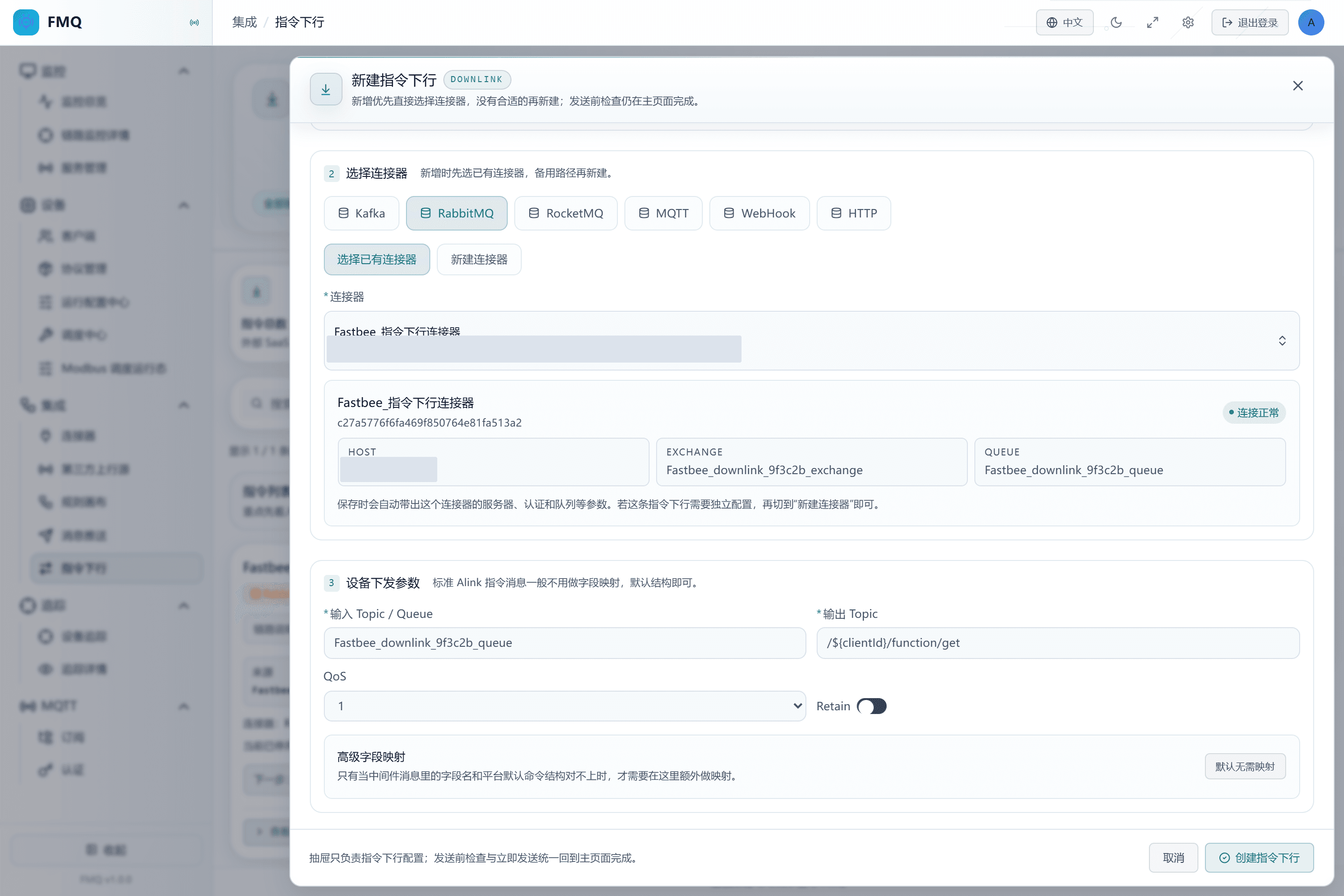

6. 保持默认字段映射

操作位置： 集成→指令下行

展开 高级字段映射，确认显示“默认无需映射”，不新增映射行。

图：标准Alink保持默认命令结构，不新增高级字段映射；草稿仍未保存。

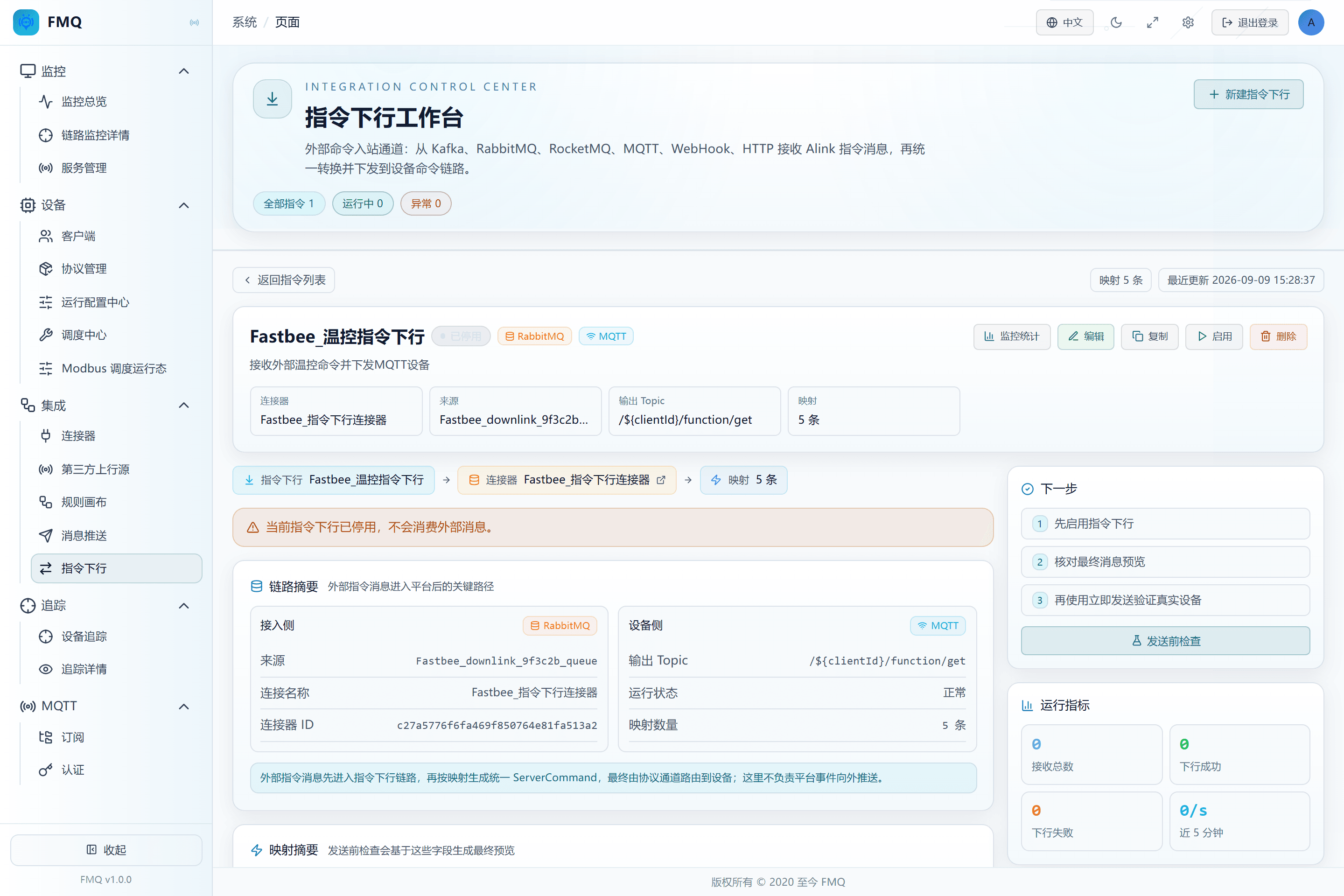

7. 创建并核对停用任务

操作位置： 集成→指令下行

点击 创建指令下行，返回详情后再次确认状态为停用、入口为RabbitMQ、设备协议为MQTT。

图：任务已由真实页面保存并修正为停用，详情显示RabbitMQ接入和MQTT设备下发。

字段说明

字段 / 控件	说明
启用状态	开启后启动外部入口消费；关闭后不再自动消费，但立即发送仍可能执行。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：按调试、上线或维护阶段选择。选择：新建先停用，手动检查和设备实收通过后再启用。推荐：按对接资料填写 · 示例：停用

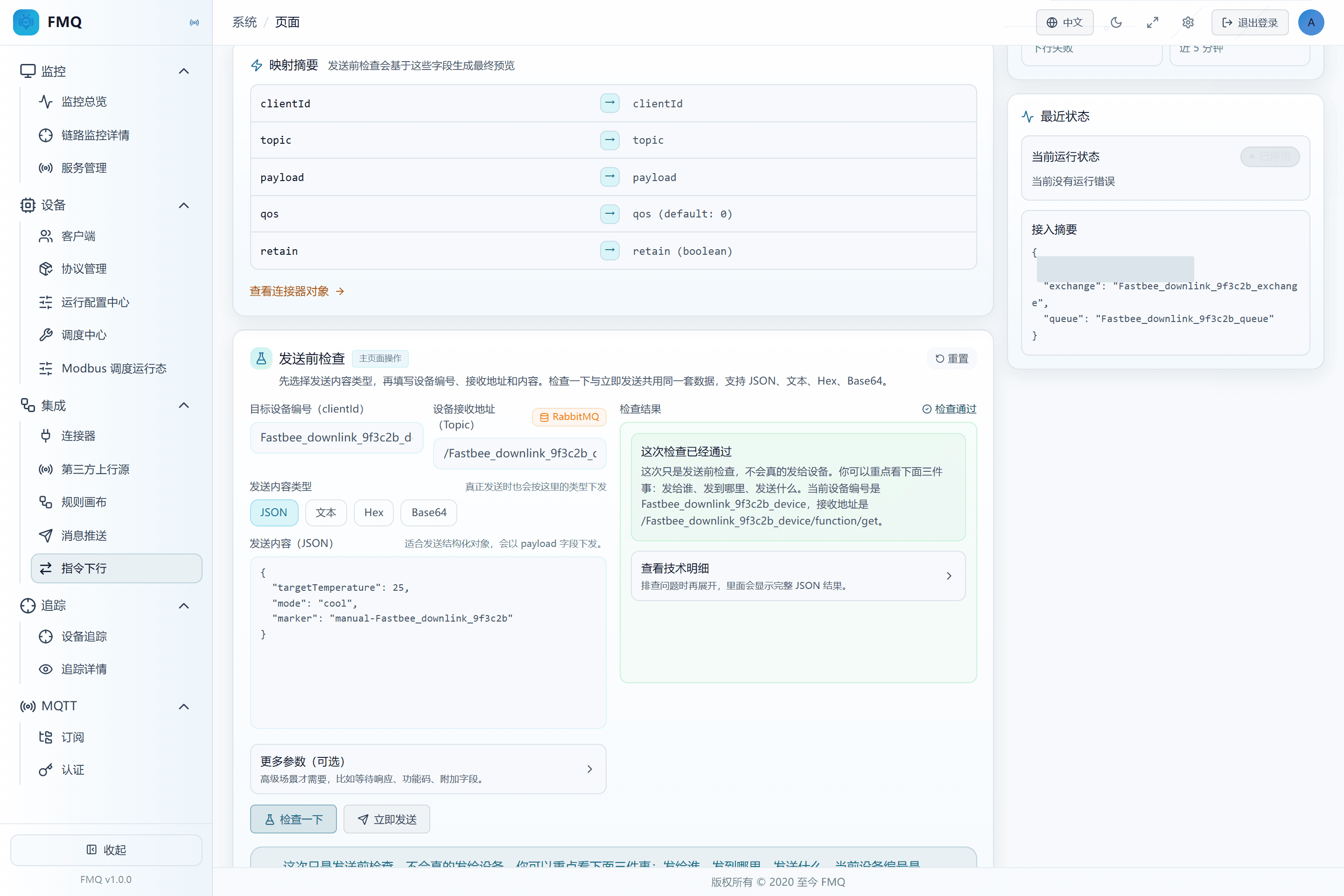

8. 先做发送前检查

操作位置： 集成→指令下行

在测试区填写设备clientId、Topic和JSON内容，点击 检查一下。

图：发送前检查通过，页面明确说明本次不会真的发给设备。

字段说明

字段 / 控件	说明
测试目标设备编号	手动检查和立即发送要定位的设备。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：从设备客户端或FMQX会话取得。选择：必须与在线clientId一致；不会因为填写就自动创建会话。推荐：按对接资料填写 · 示例：FastBee_downlink_9f3c2b_device
测试设备接收Topic	本次手动测试的最终接收地址。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：从设备订阅或任务输出Topic生成。选择：填写完整Topic，不填RabbitMQ Queue。推荐：按对接资料填写 · 示例：/FastBee_downlink_9f3c2b_device/function/get
发送内容类型	决定页面怎样把测试内容转换为字节。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：按真实设备命令格式选择。选择：结构化业务对象用JSON；纯文本、二进制协议才用文本、Hex或Base64。推荐：按对接资料填写 · 示例：JSON
发送内容	本次手动检查或下发的业务内容。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：设备协议和业务命令定义。选择：JSON模式只填业务对象；页面会结合clientId和Topic组装命令。推荐：按对接资料填写 · 示例：

9. 核对最终发送内容

操作位置： 集成→指令下行

查看检查结果中的设备编号、最终接收地址和发送内容；技术明细只在排障时展开。

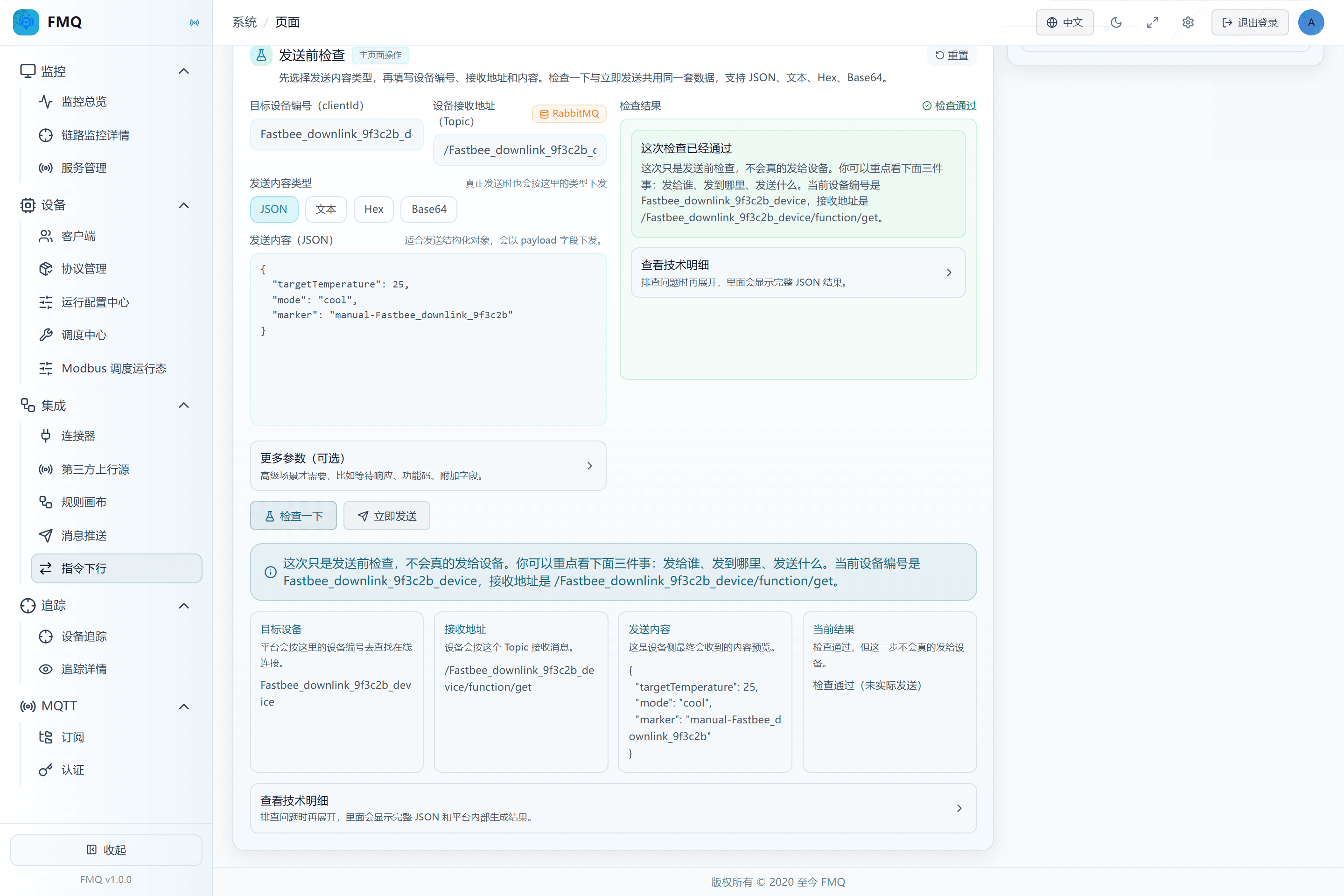

图：最终预览显示目标设备、MQTT接收Topic和JSON业务内容。

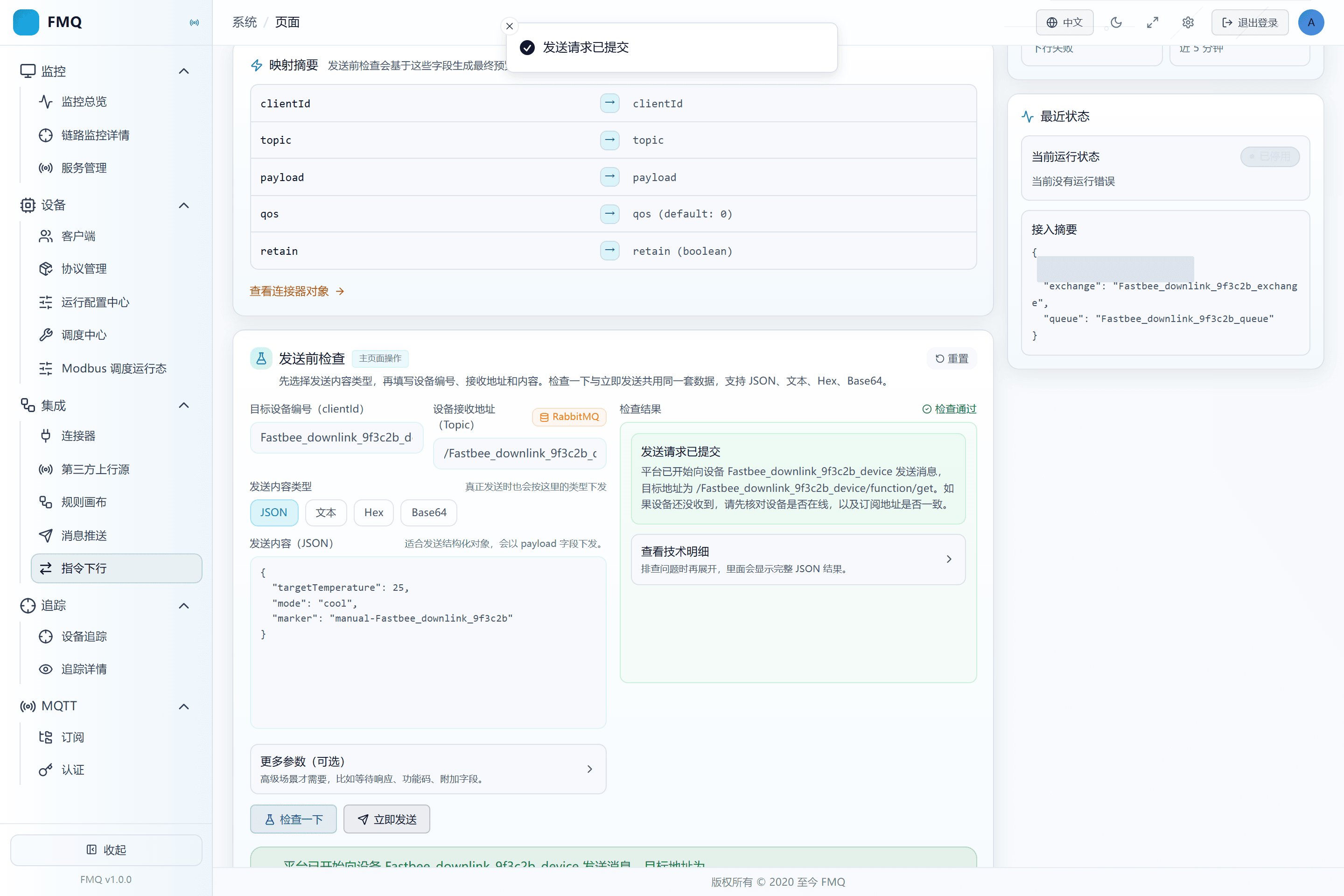

10. 停用状态执行立即发送

操作位置： 集成→指令下行

确认FMQX设备在线后，在任务仍停用时点击 立即发送。

图：任务仍停用，但立即发送已真实提交到MQTT设备通道。

字段说明

字段 / 控件	说明
启用状态	开启后启动外部入口消费；关闭后不再自动消费，但立即发送仍可能执行。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：按调试、上线或维护阶段选择。选择：新建先停用，手动检查和设备实收通过后再启用。推荐：按对接资料填写 · 示例：停用

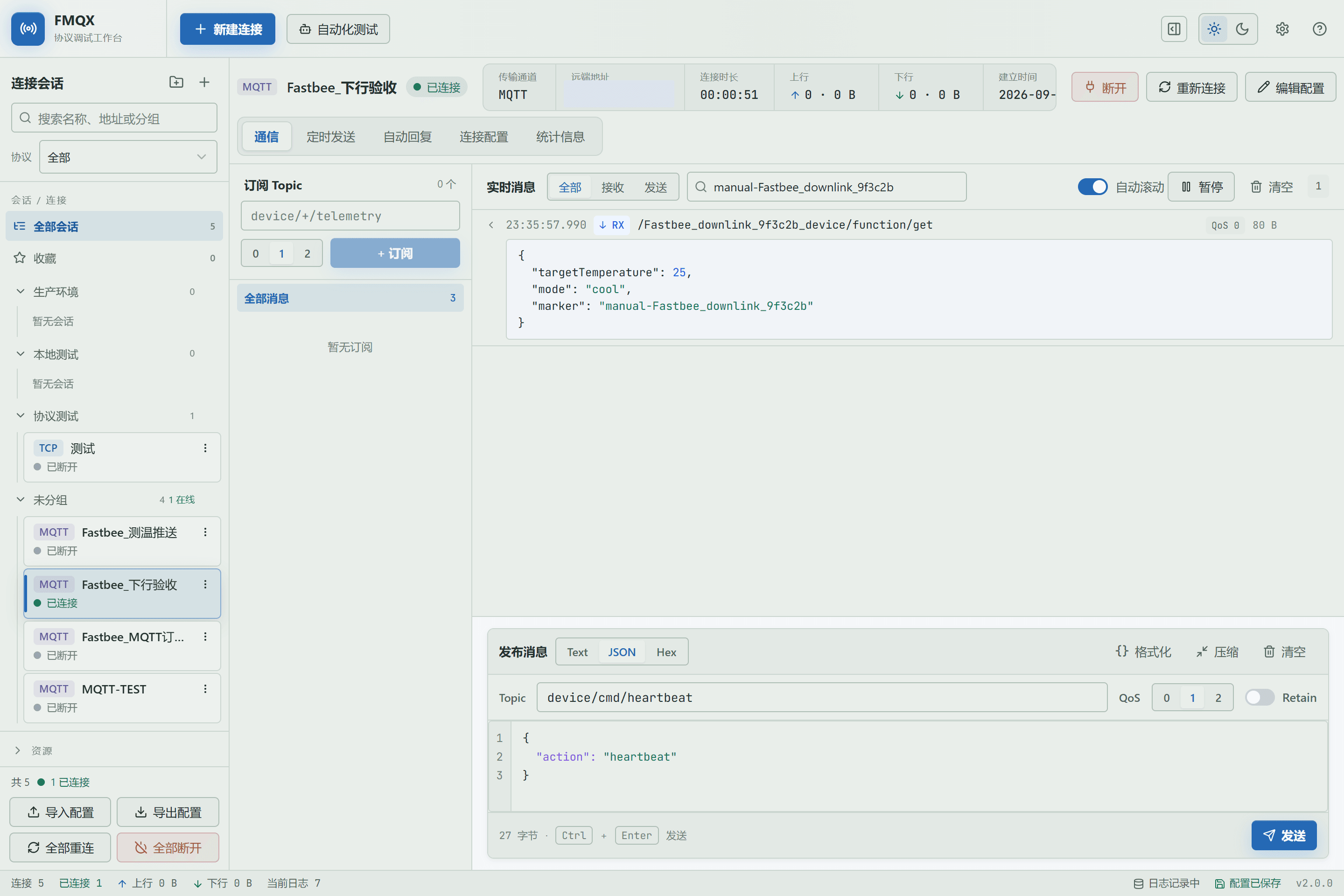

11. 确认FMQX收到手动命令

操作位置： 集成→指令下行

在FMQX真实MQTT会话查看订阅消息，核对Topic与温控JSON。

图：FMQX真实MQTT会话显示停用状态下的手动命令实收记录，Topic和targetTemperature=25.0正确。

字段说明

字段 / 控件	说明
设备接收地址（commandTopic）	MQTT设备最终订阅的完整Topic。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：设备协议约定或任务输出Topic模板。选择：外部Alink最好显式携带，避免模板或默认值产生歧义。推荐：按对接资料填写 · 示例：/FastBee_downlink_device/function/get

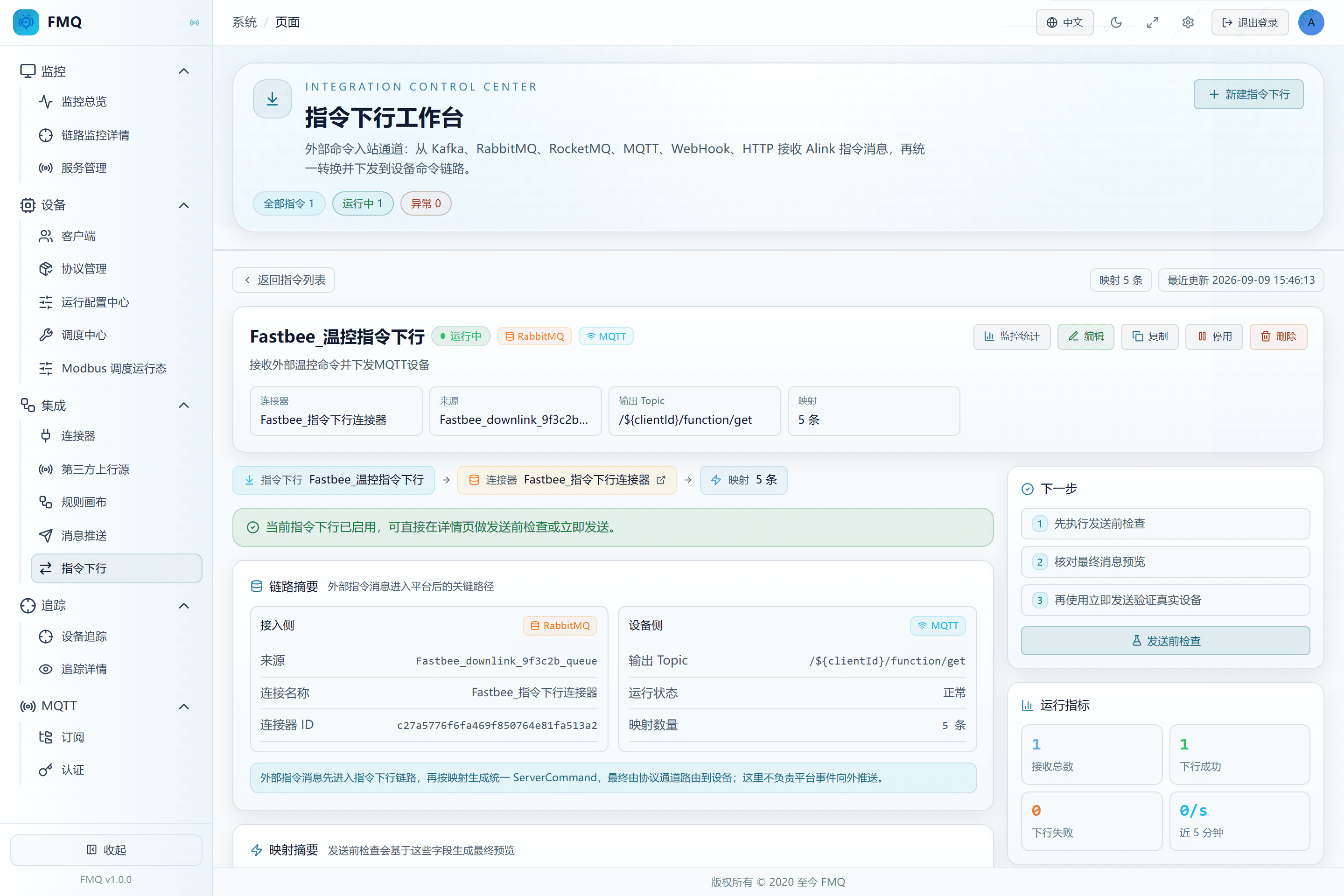

12. 启用指令下行

操作位置： 集成→指令下行

返回任务详情点击 启用。

图：任务已启用，外部RabbitMQ入口开始消费专用Queue。

字段说明

字段 / 控件	说明
启用状态	开启后启动外部入口消费；关闭后不再自动消费，但立即发送仍可能执行。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：按调试、上线或维护阶段选择。选择：新建先停用，手动检查和设备实收通过后再启用。推荐：按对接资料填写 · 示例：停用

13. 从RabbitMQ发布唯一ID的Alink命令

操作位置： 集成→指令下行

在专用Exchange的发布区填写Routing Key和完整Alink，使用新的 id，点击 Publish message。

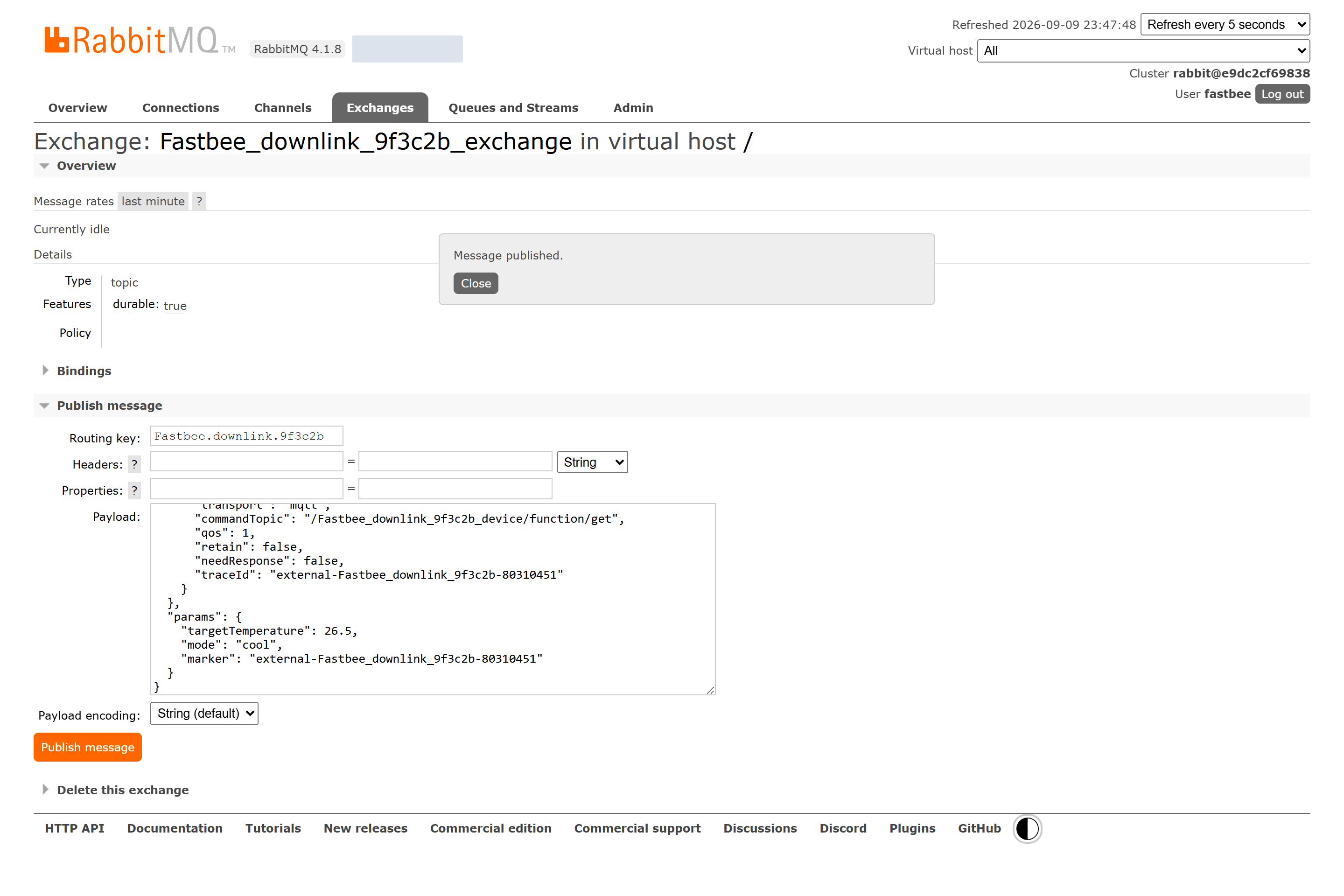

图：RabbitMQ已确认发布命令 FastBee_downlink_9f3c2b_external_80310451，Routing Key为 FastBee.downlink.9f3c2b。

字段说明

字段 / 控件	说明
命令ID（id）	本次命令的唯一身份，用于查询、关联和幂等。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：由外部业务系统为每次实际发送生成。选择：同一次重投保留ID可防重复；失败恢复要生成新ID并保留业务关联。推荐：按对接资料填写 · 示例：FastBee_cmd_001
版本（version）	Alink消息结构版本。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：由当前接入契约规定。选择：本手册使用1.0；不要把业务软件版本填在这里。推荐：按对接资料填写 · 示例：1.0
方法（method）	说明要执行的业务动作。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：由外部业务与设备能力约定。选择：属性设置使用thing.service.property.set；其他方法必须由当前协议能力支持。推荐：按对接资料填写 · 示例：thing.service.property.set
系统上下文（sys）	携带设备身份、协议、时间和扩展路由，不是业务参数。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：由外部系统根据设备档案和FMQ接入约定组装。选择：至少确保deviceId/deviceKey或ext.clientId能定位目标，并显式给出实际transport。推荐：按对接资料填写 · 示例：{"deviceId":"device-001","protocol":"ALINK_JSON","ext":{"transport":"mqtt"}}
业务参数（params）	设备实际要执行的数据，如目标温度和模式。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：由业务系统根据命令表单或规则生成。选择：只放业务字段，不把clientId、Token或Broker地址塞进params。推荐：按对接资料填写 · 示例：
Routing Key	Exchange路由到Queue所使用的键。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：由RabbitMQ Binding约定。选择：外部发布和Binding必须匹配；FMQ消费的是Queue，不按Routing Key二次筛选。推荐：按对接资料填写 · 示例：FastBee.downlink.9f3c2b

14. 确认入口受理，再查询命令SENT

操作位置： 集成→指令下行

回到任务详情打开 监控统计，查看接收总数、下行成功、下行失败和最近状态；再按本次命令ID查询终态。

图：RabbitMQ命令已被FMQ接收，下行成功增加且本次命令终态为SENT。

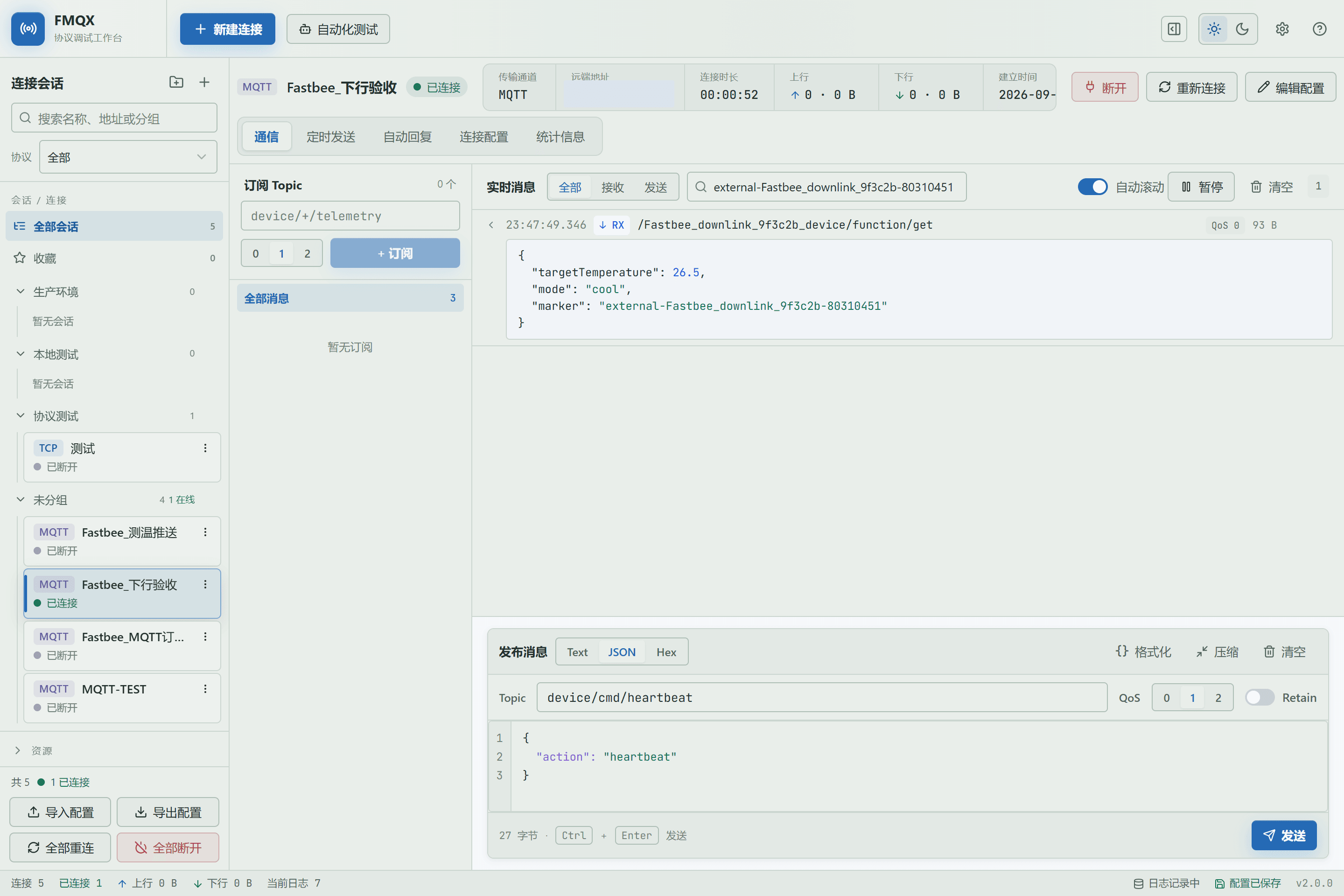

15. 确认外部命令到达设备

操作位置： 集成→指令下行

在FMQX查看新收到的MQTT消息，核对本次marker、targetTemperature=26.5和Topic。

图：FMQX真实MQTT会话显示外部RabbitMQ命令实收记录，marker与targetTemperature=26.5均匹配。

16. 断开设备会话

操作位置： 集成→指令下行

在FMQX点击 断开，确认会话离线。

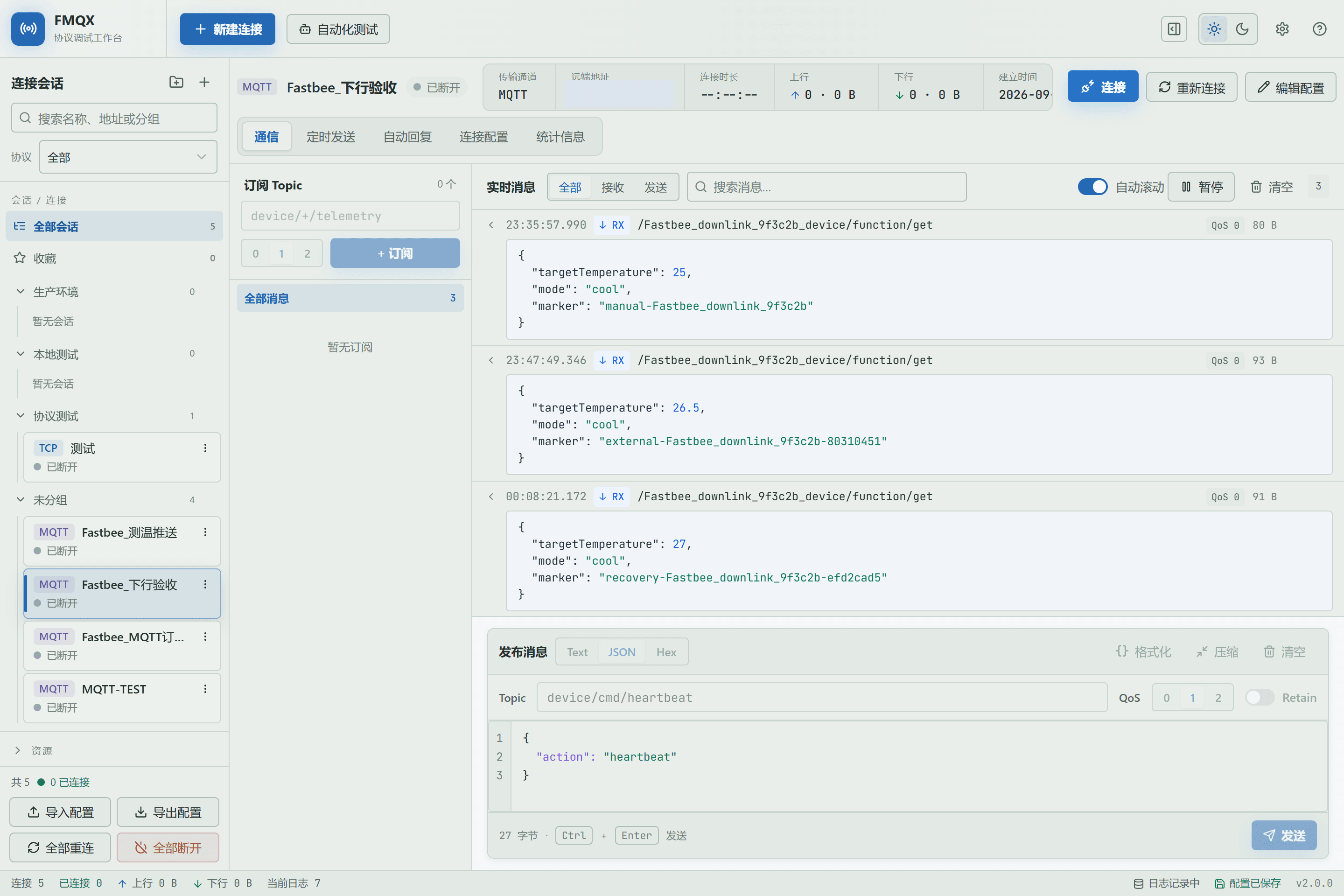

图：新版FMQX中本批次MQTT会话已断开；RabbitMQ入口与指令下行任务没有改变。

17. 发布错误目标与transport的命令

操作位置： 集成→指令下行

仍从同一Exchange和Routing Key发布一条 新命令ID，但故意使用不存在的clientId并把sys.ext.transport写成udp；真实设备仍是MQTT。

图：RabbitMQ已确认发布命令 FastBee_downlink_9f3c2b_udpRoutingFailure_b29237b3，Routing Key为 FastBee.downlink.9f3c2b。

字段说明

字段 / 控件	说明
命令ID（id）	本次命令的唯一身份，用于查询、关联和幂等。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：由外部业务系统为每次实际发送生成。选择：同一次重投保留ID可防重复；失败恢复要生成新ID并保留业务关联。推荐：按对接资料填写 · 示例：FastBee_cmd_001
系统上下文（sys）	携带设备身份、协议、时间和扩展路由，不是业务参数。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：由外部系统根据设备档案和FMQ接入约定组装。选择：至少确保deviceId/deviceKey或ext.clientId能定位目标，并显式给出实际transport。推荐：按对接资料填写 · 示例：{"deviceId":"device-001","protocol":"ALINK_JSON","ext":{"transport":"mqtt"}}
Routing Key	Exchange路由到Queue所使用的键。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：由RabbitMQ Binding约定。选择：外部发布和Binding必须匹配；FMQ消费的是Queue，不按Routing Key二次筛选。推荐：按对接资料填写 · 示例：FastBee.downlink.9f3c2b

18. 确认入口已受理但命令最终FAILED

操作位置： 集成→指令下行

回FMQ监控确认接收总数已增加，再通过命令状态接口核对该ID为 FAILED。

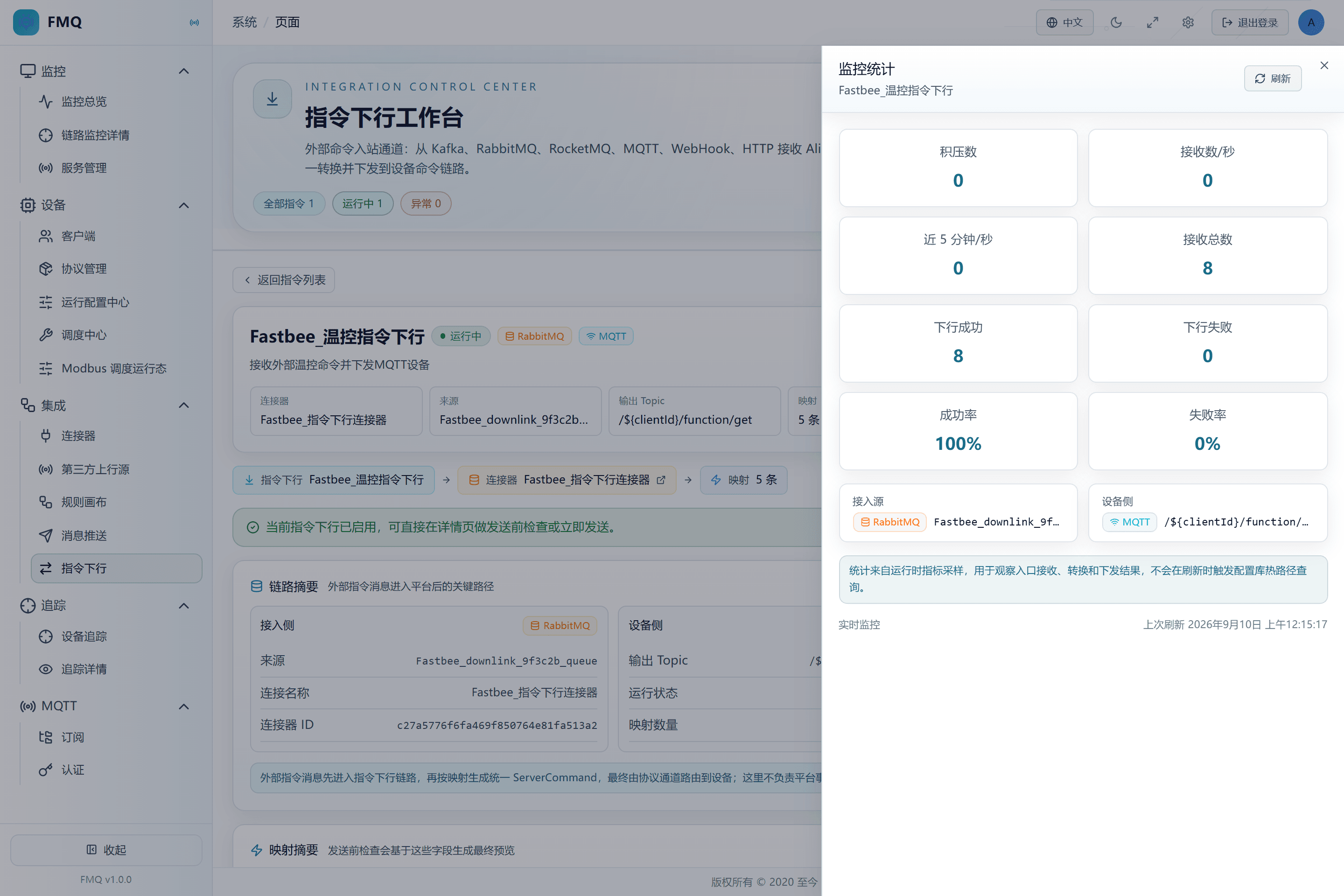

图：错误路由命令已被RabbitMQ消费；入口监控已接收，命令状态接口记录终态FAILED。

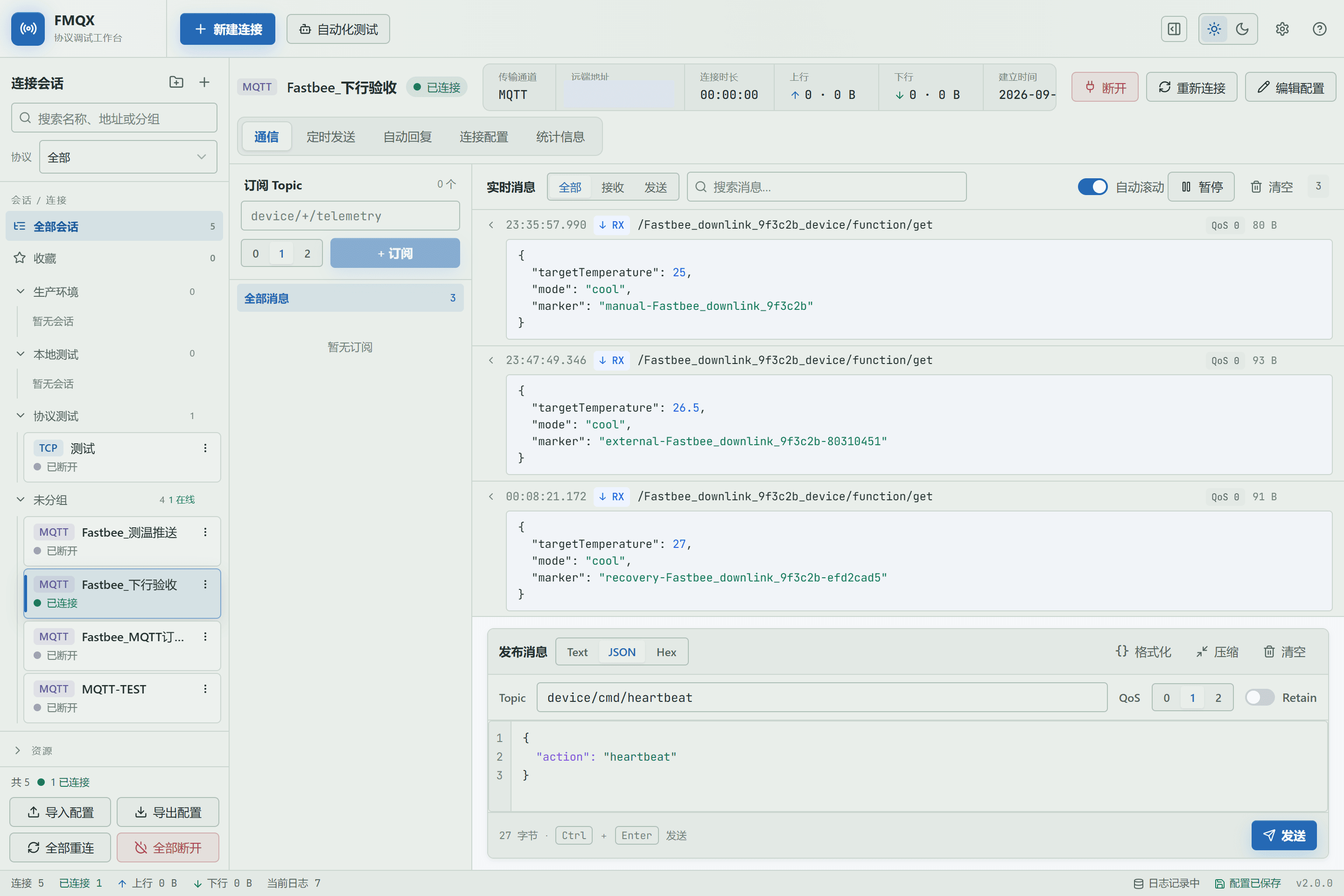

19. 重新连接FMQX

操作位置： 集成→指令下行

在FMQX点击 连接，确认MQTT会话和订阅恢复。

图：新版FMQX已重新连接MQTT Broker，原设备Topic订阅保持可用。

字段说明

字段 / 控件	说明
设备接收地址（commandTopic）	MQTT设备最终订阅的完整Topic。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：设备协议约定或任务输出Topic模板。选择：外部Alink最好显式携带，避免模板或默认值产生歧义。推荐：按对接资料填写 · 示例：/FastBee_downlink_device/function/get

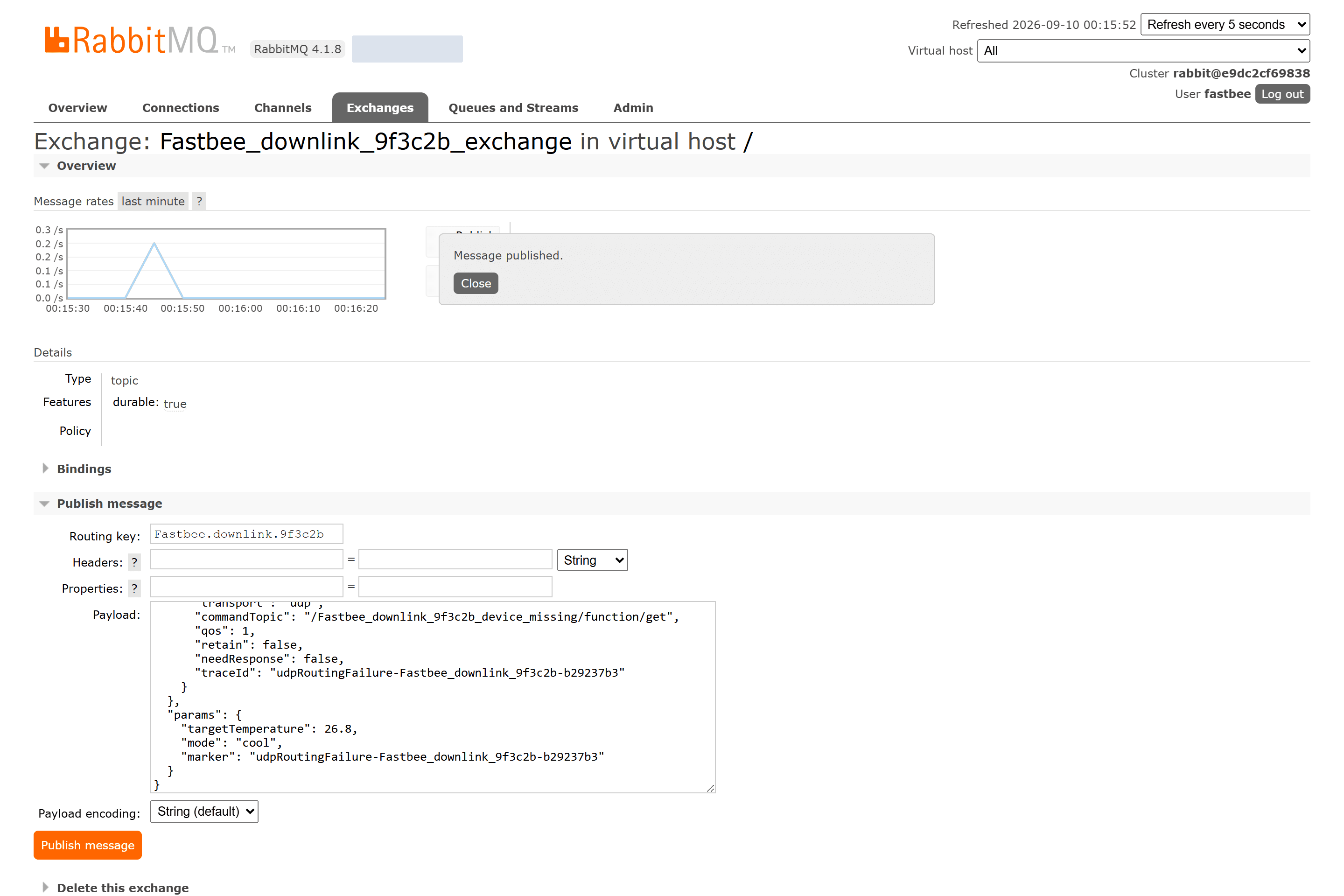

20. 重复旧ID验证幂等

操作位置： 集成→指令下行

重新发布刚才FAILED的 同一个命令ID。

图：RabbitMQ已确认发布命令 FastBee_downlink_9f3c2b_udpRoutingFailure_b29237b3，Routing Key为 FastBee.downlink.9f3c2b。

字段说明

字段 / 控件	说明
命令ID（id）	本次命令的唯一身份，用于查询、关联和幂等。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：由外部业务系统为每次实际发送生成。选择：同一次重投保留ID可防重复；失败恢复要生成新ID并保留业务关联。推荐：按对接资料填写 · 示例：FastBee_cmd_001

21. 确认旧ID没有再次下发

操作位置： 集成→指令下行

在FMQX消息区观察同一窗口，确认旧marker没有新增副本。

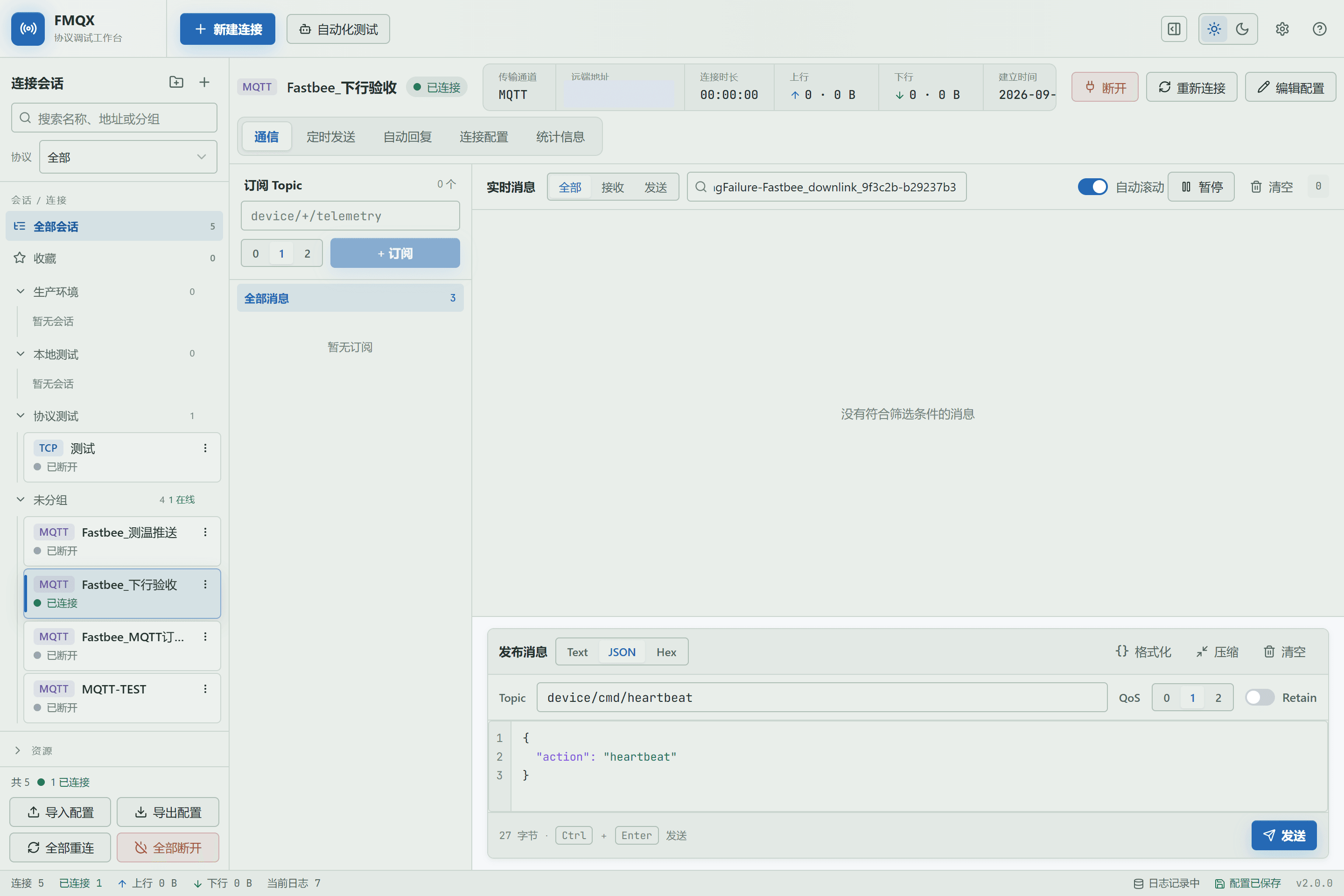

图：FMQX消息区按旧FAILED命令marker检索后没有设备消息；独立运行证据确认重复旧命令ID没有再次下发。

22. 使用新ID重发恢复命令

操作位置： 集成→指令下行

保持设备在线，用相同业务参数但新的 命令ID与marker 再次发布。

图：RabbitMQ已确认发布命令 FastBee_downlink_9f3c2b_recovery_efd2cad5，Routing Key为 FastBee.downlink.9f3c2b。

字段说明

字段 / 控件	说明
命令ID（id）	本次命令的唯一身份，用于查询、关联和幂等。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：由外部业务系统为每次实际发送生成。选择：同一次重投保留ID可防重复；失败恢复要生成新ID并保留业务关联。推荐：按对接资料填写 · 示例：FastBee_cmd_001
业务参数（params）	设备实际要执行的数据，如目标温度和模式。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。必填 · 来源：由业务系统根据命令表单或规则生成。选择：只放业务字段，不把clientId、Token或Broker地址塞进params。推荐：按对接资料填写 · 示例：

23. 确认新ID恢复设备实收

操作位置： 集成→指令下行

在FMQX读取恢复消息，核对新marker和targetTemperature=27.0。

图：新版FMQX显示新命令ID的恢复消息，targetTemperature=27.0与已验证运行证据一致。

Alink 下行消息与发送内容

外部入口应发送标准Alink JSON。id是本次命令的唯一身份，version描述结构版本，method说明业务动作，sys携带设备和路由上下文，params才是目标温度、模式等业务参数。

为了避免自动路由歧义，本实战在sys.ext中显式写transport=mqtt和commandTopic，并同时提供clientId、qos与retain。页面的JSON、文本、Hex、Base64是手动测试内容模式，不是四种外部Alink协议。

标准Alink下行消息

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
必填 命令ID（id）	本次命令的唯一身份，用于查询、关联和幂等。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由外部业务系统为每次实际发送生成。	同一次重投保留ID可防重复；失败恢复要生成新ID并保留业务关联。推荐：按对接资料填写默认：—示例：FastBee_cmd_001	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 版本（version）	Alink消息结构版本。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由当前接入契约规定。	本手册使用1.0；不要把业务软件版本填在这里。推荐：按对接资料填写默认：—示例：1.0	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 方法（method）	说明要执行的业务动作。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由外部业务与设备能力约定。	属性设置使用thing.service.property.set；其他方法必须由当前协议能力支持。推荐：按对接资料填写默认：—示例：thing.service.property.set	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 系统上下文（sys）	携带设备身份、协议、时间和扩展路由，不是业务参数。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由外部系统根据设备档案和FMQ接入约定组装。	至少确保deviceId/deviceKey或ext.clientId能定位目标，并显式给出实际transport。推荐：按对接资料填写默认：—示例：{"deviceId":"device-001","protocol":"ALINK_JSON","ext":{"transport":"mqtt"}}	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 业务参数（params）	设备实际要执行的数据，如目标温度和模式。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由业务系统根据命令表单或规则生成。	只放业务字段，不把clientId、Token或Broker地址塞进params。推荐：按对接资料填写默认：—示例：	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 目标设备编号（clientId）	用于定位真实MQTT/TCP/UDP会话。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备接入记录或Alink sys.ext。	必须与当前在线会话完全一致，大小写和前后空格也要核对。推荐：按对接资料填写默认：—示例：FastBee_downlink_device	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 设备接收地址（commandTopic）	MQTT设备最终订阅的完整Topic。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备协议约定或任务输出Topic模板。	外部Alink最好显式携带，避免模板或默认值产生歧义。推荐：按对接资料填写默认：—示例：/FastBee_downlink_device/function/get	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 实际传输（transport）	明确指定mqtt、tcp或udp。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	目标设备真实接入协议。	外部Alink显式填写，且与任务目标协议一致。推荐：按对接资料填写默认：—示例：mqttMQTT：目标设备通过 MQTT 在线，且已知客户端 ID 与设备订阅 Topic。；SENT 表示 PUBLISH 已写入有效会话或远端节点通道；最终仍看设备客户端实收。TCP：目标设备使用平台已登记的 TCP 会话，或命令中能明确给出目标端点。；SENT 不等于设备已经执行业务指令；当前无响应 TCP 路径在通道查不到时仍可能完成，因此必须用设备实收或设备回复补充判断。UDP：目标设备以 UDP 数据报接收命令，且端点来源明确、允许无连接投递。；SENT 表示数据报已交给发送通道；UDP 本身不提供设备业务确认。	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
完整Alink下行示例	由id、version、method、sys和params组成；sys.ext中包含clientId、transport、commandTopic、qos和retain。；帮助判断当前链路所处层级，不改变运行配置。	本手册实战契约和真实运行消息。	发送前先在测试环境校验JSON，再通过外部入口投递。推荐：按对接资料填写默认：—示例：thing.service.property.set	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

发送前检查与手动内容

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
必填 测试目标设备编号	手动检查和立即发送要定位的设备。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	从设备客户端或FMQX会话取得。	必须与在线clientId一致；不会因为填写就自动创建会话。推荐：按对接资料填写默认：—示例：FastBee_downlink_9f3c2b_device	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 测试设备接收Topic	本次手动测试的最终接收地址。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	从设备订阅或任务输出Topic生成。	填写完整Topic，不填RabbitMQ Queue。推荐：按对接资料填写默认：—示例：/FastBee_downlink_9f3c2b_device/function/get	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 发送内容类型	决定页面怎样把测试内容转换为字节。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	按真实设备命令格式选择。	结构化业务对象用JSON；纯文本、二进制协议才用文本、Hex或Base64。推荐：按对接资料填写默认：—示例：JSONJSON：解析为对象后下发；非法JSON会在页面阻止发送文本：按原始字符串发送；不做JSON结构校验Hex：偶数位十六进制解码为字节；非法字符或奇数长度会失败Base64：解码为原始字节；必须是有效Base64	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 发送内容	本次手动检查或下发的业务内容。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备协议和业务命令定义。	JSON模式只填业务对象；页面会结合clientId和Topic组装命令。推荐：按对接资料填写默认：—示例：	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
检查一下	只解析、转换和生成预览，不调用真实设备通道。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	当前页面提供的操作入口。	每次修改目标或内容后先检查。推荐：按对接资料填写默认：—示例：检查一下	检查通过不能证明设备在线或收到。；先查看页面反馈和最近状态，修正后再执行一次。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
立即发送	使用当前测试数据真实调用设备下发链路。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	当前页面提供的操作入口。	只对获准的隔离设备执行，随后必须看设备实收。推荐：按对接资料填写默认：—示例：立即发送	停用任务时也可能执行；可能造成真实设备动作。；先查看页面反馈和最近状态，修正后再执行一次。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
最终设备编号	检查或发送最终生成的目标clientId。；帮助判断当前链路所处层级，不改变运行配置。	页面测试结果中的command。	与FMQX或设备客户端在线身份逐字核对。推荐：按对接资料填写默认：—示例：FastBee_downlink_device	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
最终接收地址	检查或发送最终生成的MQTT Topic或TCP/UDP端点。；帮助判断当前链路所处层级，不改变运行配置。	页面测试结果中的outputTopic/command。	不是输入Queue；必须与设备真实订阅或端点一致。推荐：按对接资料填写默认：—示例：/device/function/get	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
最终发送内容	经过页面输入解析后真正交给协议层的内容。；帮助判断当前链路所处层级，不改变运行配置。	页面测试结果中的command。	检查业务字段和值，不只看JSON语法。推荐：按对接资料填写默认：—示例：	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

发送前检查与手动内容

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
等待设备响应	标记命令是否期望设备回复。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备协议是否定义回执。	只有设备和平台都支持对应回复时开启；开启不代表页面同步等待成功。推荐：按对接资料填写默认：—示例：false	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
功能码	TCP/UDP等协议可能需要的数值功能码。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备协议文档。	MQTT JSON实战留空；需要时必须填写数字。推荐：按对接资料填写默认：—示例：3	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
事务号	关联设备协议请求与响应的业务标识。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	外部系统或平台自动生成。	没有既有事务号时留空让平台生成；不要与Alink id混为同一语义。推荐：按对接资料填写默认：—示例：留空	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
附加字段	向测试消息补充其他JSON键。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	专项协议或排障需求。	必须是JSON对象；clientId、topic和发送内容仍以主表单为准。推荐：按对接资料填写默认：—示例：	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

六类入口和三类设备协议参数参考

入口参数回答FMQ怎样接收外部命令；设备协议参数回答FMQ怎样把命令送到设备。选择入口看外部系统现有能力，选择目标协议看真实设备会话，两者没有自动对应关系。

当前页面只允许选择MQTT、TCP或UDP。历史或接口中的auto会归一到具体协议，不把它当成页面可选项教学。高级字段映射当前只保存，不作为运行转换依据。

Kafka 入站参数

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
必填 Bootstrap Servers	Kafka引导地址，可包含多个Broker端点。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由外部系统或中间件管理员提供；必须是FMQ服务器实际可达的地址。	按对接清单完整填写，不要填管理页面URL。推荐：按对接资料填写默认：—示例：broker-a:9092,broker-b:9092	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 Group ID	FMQ消费命令使用的消费者组。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由Kafka管理员和应用负责人共同分配。	为当前指令链路使用独立稳定组名；组名变化会改变消费进度归属。推荐：按对接资料填写默认：—示例：FastBee_downlink_group	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 来源 Topic	外部命令写入且FMQ订阅的主题。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由外部系统与Kafka管理员约定。	发送方和FMQ必须使用同一Topic；不要与设备MQTT Topic混用。推荐：按对接资料填写默认：—示例：FastBee_downlink_commands	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
起始消费策略	当前组没有已提交位点时从最新或最早位置开始。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由是否需要处理历史积压决定。	生产新链路通常latest；明确需要补历史命令时才选earliest，并先评估重复与副作用。推荐：按对接资料填写默认：—示例：latestLatest：从新消息开始；不主动回放组建立前的历史消息Earliest：从可用最早位置开始；可能执行历史控制命令	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
消费实例数	同一任务启动的Kafka消费者实例数量。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	按分区数、吞吐和部署容量评估。	不超过有效分区数；先用1验证，再按监控调整。推荐：按当前业务填写默认：—示例：1	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

Kafka 入站参数

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
SASL 用户名	Kafka启用SASL时使用的身份。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由管理员通过受控渠道提供；不得写入手册、截图、日志或Manifest。	只有集群要求SASL时填写，并与安全协议配置匹配。推荐：按对接资料填写默认：—示例：受控填写	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
SASL 密码	SASL身份对应的密码。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由管理员通过受控渠道提供；不得写入手册、截图、日志或Manifest。	与用户名成对提供，截图中保持密码框遮蔽。推荐：按对接资料填写默认：—示例：受控填写	泄露会影响Kafka访问安全。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

RabbitMQ 入站参数

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
必填 Host	RabbitMQ主机名或IP，不包含协议和管理路径。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由外部系统或中间件管理员提供；必须是FMQ服务器实际可达的地址。	填写AMQP服务地址，不是RabbitMQ管理界面地址。推荐：按对接资料填写默认：—示例：由管理员提供	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 Port	RabbitMQ AMQP端口。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由外部系统或中间件管理员提供；必须是FMQ服务器实际可达的地址。	常见为5672，但必须以当前部署为准；不要填15672管理端口。推荐：按对接资料填写默认：—示例：5672（以部署为准）	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
Virtual Host	RabbitMQ中的业务隔离空间。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	RabbitMQ管理员提供名称和权限。	必须与用户授权、Exchange和Queue所在vhost一致。推荐：按对接资料填写默认：—示例：/	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
用户名	连接RabbitMQ并消费Queue的身份。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由管理员通过受控渠道提供；不得写入手册、截图、日志或Manifest。	应至少具备对应vhost的连接、读取和必要拓扑权限。推荐：按对接资料填写默认：—示例：受控填写	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
密码	RabbitMQ身份对应的认证信息。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由管理员通过受控渠道提供；不得写入手册、截图、日志或Manifest。	只经受控环境注入或密码框填写。推荐：按对接资料填写默认：—示例：受控填写	不得进入截图、日志或客户HTML。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
Exchange	外部发送方发布命令的交换机。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	RabbitMQ管理员提供已声明交换机及类型。	与外部发送方和Queue Binding一致；不要把Queue名称填在这里。推荐：按对接资料填写默认：—示例：FastBee_downlink_9f3c2b_exchange	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 Queue	FMQ实际消费的命令队列。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	RabbitMQ管理员提供专用队列和绑定。	使用独立且归属明确的Queue；多个消费者会竞争消息。推荐：按对接资料填写默认：—示例：FastBee_downlink_9f3c2b_queue	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
Routing Key	Exchange路由到Queue所使用的键。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由RabbitMQ Binding约定。	外部发布和Binding必须匹配；FMQ消费的是Queue，不按Routing Key二次筛选。推荐：按对接资料填写默认：—示例：FastBee.downlink.9f3c2b	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
RabbitMQ ACK边界	平台接受命令后确认消息，不等待设备最终处理。；帮助判断当前链路所处层级，不改变运行配置。	当前消费运行实现。	Queue归零只证明FMQ已受理，继续看命令状态和设备实收。推荐：按对接资料填写默认：—示例：ACK后设备仍可能FAILED	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

RabbitMQ 入站参数

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
Prefetch Count	单个消费者可持有的未确认消息上限。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	按命令处理耗时、并发和设备容量调优。	先用较小值验证，避免离线设备造成大量并发；当前实战为16。推荐：按当前业务填写默认：—示例：16	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
失败重新入队	消费处理抛错时是否让RabbitMQ重新入队。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	按重复控制风险和补偿方案选择。	当前默认false；设备失败通过新命令ID补偿，不让原命令无限循环。推荐：按对接资料填写默认：—示例：false关闭：失败后不自动重新入队；需由业务使用新ID补偿开启：失败可能重新入队；错误持续时可能形成重复消费和命令风暴	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

RocketMQ 入站参数

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
必填 NameServer	RocketMQ服务发现地址。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由外部系统或中间件管理员提供；必须是FMQ服务器实际可达的地址。	填写实际可达的NameServer，不是控制台URL。推荐：按对接资料填写默认：—示例：nameserver:9876	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 Topic	外部命令发布且FMQ订阅的主题。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	RocketMQ管理员与发送方约定。	使用专用Topic，避免与上行消息混用。推荐：按对接资料填写默认：—示例：FastBee_downlink_commands	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 Consumer Group	FMQ接收命令使用的消费组。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	RocketMQ管理员分配。	同一业务链路使用稳定组名；组内实例会分摊消息。推荐：按对接资料填写默认：—示例：FastBee_downlink_consumer	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
Tag	只接收匹配标签的消息。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	发送方Tag约定。	需要全部Tag时按部署支持填写通配；指定Tag时必须与发送方完全一致。推荐：按对接资料填写默认：—示例：command	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
RocketMQ消费边界	消息被消费只表示进入FMQ处理链，设备结果仍需另查。；帮助判断当前链路所处层级，不改变运行配置。	当前入站运行实现。	继续按命令ID查看终态和设备实收。推荐：按对接资料填写默认：—示例：消费成功不等于设备成功	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

MQTT 入站参数

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
必填 Broker Host	FMQ作为订阅客户端连接的MQTT Broker地址。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由外部系统或中间件管理员提供；必须是FMQ服务器实际可达的地址。	这是外部命令Broker，不一定是设备接入Broker。推荐：按对接资料填写默认：—示例：broker.example.com	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 Broker Port	MQTT监听端口。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由外部系统或中间件管理员提供；必须是FMQ服务器实际可达的地址。	按TLS与非TLS部署选择正确端口。推荐：按对接资料填写默认：—示例：1883（以部署为准）	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 Client ID	FMQ订阅外部命令时使用的唯一客户端身份。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由MQTT管理员分配。	必须避免与其他实例冲突；冲突会相互踢下线。推荐：按对接资料填写默认：—示例：FastBee_downlink_ingress	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
用户名	连接外部MQTT Broker的身份。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由管理员通过受控渠道提供；不得写入手册、截图、日志或Manifest。	按Broker认证规则填写；不要误用目标设备用户名。推荐：按对接资料填写默认：—示例：受控填写	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
密码	外部MQTT Broker身份对应的密码。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由管理员通过受控渠道提供；不得写入手册、截图、日志或Manifest。	只在受控密码框填写。推荐：按对接资料填写默认：—示例：受控填写	不得进入截图或交付物。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 订阅 Topic	FMQ接收外部命令的Topic。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	外部发送方和Broker管理员约定。	与设备下发Topic分开，避免回环。推荐：按对接资料填写默认：—示例：business/device/commands	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
订阅 QoS	FMQ接收外部命令的协议交付等级。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	发送方、Broker和重复处理策略共同决定。	QoS 1仍可能重复，必须依赖命令ID幂等。推荐：按当前业务填写默认：—示例：1	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
入口与设备Topic回环风险	若入口订阅Topic与设备下发Topic重叠，FMQ发出的命令可能再次进入任务。；帮助判断当前链路所处层级，不改变运行配置。	入口Topic与输出Topic对比。	使用方向明确、互不重叠的Topic命名。推荐：按对接资料填写默认：—示例：business/commands 与 /device/function/get	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

WebHook 入站参数

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
必填 入口路径	外部系统POST Alink命令的相对路径。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由平台实施与外部接口负责人共同约定。	使用独立且可识别的路径，不暴露内部资源ID。推荐：按对接资料填写默认：—示例：/ingress/downstream/current	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 Token	保护当前入站路径的共享令牌。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由管理员通过受控渠道提供；不得写入手册、截图、日志或Manifest。	通过Authorization Bearer或平台支持的Token头发送；定期轮换。推荐：按对接资料填写默认：—示例：受控填写	泄露后外部人员可能向设备发命令。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
请求方式与消息体	外部系统使用POST发送标准Alink JSON。；帮助判断当前链路所处层级，不改变运行配置。	页面提示和HTTP入口实现。	HTTP成功只说明请求被受理，继续查询命令状态。推荐：按对接资料填写默认：—示例：POST application/json	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

HTTP 入站参数

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
必填 入口路径	HTTP类型的受保护命令入口。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由平台实施与外部接口负责人共同约定。	与其他任务使用不同路径，避免路由冲突。推荐：按对接资料填写默认：—示例：/ingress/downstream/current	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 Token	调用当前HTTP入口的共享令牌。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	由管理员通过受控渠道提供；不得写入手册、截图、日志或Manifest。	只在受控系统中保存和发送；不放在URL查询参数。推荐：按对接资料填写默认：—示例：受控填写	泄露会扩大远程控制风险。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
HTTP与WebHook的页面边界	两者当前都是受保护的HTTP入站路径，名称用于区分项目接入类型。；帮助判断当前链路所处层级，不改变运行配置。	当前页面与运行实现。	按项目约定选择，不把消息推送中的外发WebHook当作本入口。推荐：按对接资料填写默认：—示例：HTTP入站	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

MQTT 设备下发参数

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
必填 clientId	定位当前在线MQTT会话或集群所属节点。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备客户端身份。	与连接时clientId完全一致；用户名不能替代。推荐：按对接资料填写默认：—示例：device-001	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 commandTopic / Topic	设备接收PUBLISH的主题。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备订阅约定。	外部Alink显式提供最可靠；否则由输出Topic模板生成。推荐：按对接资料填写默认：—示例：/device-001/function/get	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
qos	本次PUBLISH的MQTT QoS。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	Alink sys.ext或任务默认值。	按业务重复容忍度选择；最终会被限制到0至2。推荐：按对接资料填写默认：—示例：1	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
retain	是否让Broker保留最后一条命令。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	Alink sys.ext或任务默认值。	即时控制默认关闭，避免设备重连执行旧命令。推荐：按对接资料填写默认：—示例：false	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
MQTT SENT边界	本地或远端节点的MQTT写操作成功完成。；帮助判断当前链路所处层级，不改变运行配置。	命令调度与MQTT发送结果。	继续以真实设备订阅消息或业务回复确认。推荐：按对接资料填写默认：—示例：SENT != 设备业务成功	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

TCP 设备下发参数

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
clientId	优先定位平台已有TCP会话。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	TCP设备会话或注册结果。	使用平台当前会话标识，不凭设备名称猜测。推荐：按对接资料填写默认：—示例：tcp-device-001	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
host	没有可复用会话时的目标主机。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备网络资料。	只使用可达且获准的设备地址。推荐：按对接资料填写默认：—示例：192.0.2.10	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
port	目标TCP服务端口。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备协议文档和网络配置。	与监听方向和协议角色一致，不套用FMQ控制台端口。推荐：按对接资料填写默认：—示例：9000	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 payload / payloadHex / payloadBase64	按协议编码发送的文本或字节内容。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备协议编码规则。	二进制协议优先使用Hex或Base64并核对字节序。推荐：按对接资料填写默认：—示例：010300000002	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
timeout	建立或写入目标通道的等待上限。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	网络延迟与平台限制。	从小范围测试开始，超时不能靠无限增大掩盖网络故障。推荐：按当前业务填写默认：—示例：10秒	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
TCP SENT边界	字节已写入TCP通道。；帮助判断当前链路所处层级，不改变运行配置。	协议发送结果。	仍需设备返回或业务侧状态确认是否执行。推荐：按对接资料填写默认：—示例：SENT != 设备执行	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

UDP 设备下发参数

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
clientId	用于从平台运行状态解析设备端点。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	UDP设备最近端点记录。	端点可能变化，发送前先确认最近活动状态。推荐：按对接资料填写默认：—示例：udp-device-001	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
host	目标UDP地址。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备端点或受控网络资料。	无稳定会话时显式提供，避免发到旧端点。推荐：按对接资料填写默认：—示例：192.0.2.20	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
port	目标UDP端口。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备协议和网络资料。	与真实设备监听端口一致。推荐：按对接资料填写默认：—示例：9001	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
必填 payload / payloadHex / payloadBase64	UDP数据报的文本或字节内容。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	设备协议编码规则。	每条命令应形成一个完整数据报，不依赖TCP式流拼接。推荐：按对接资料填写默认：—示例：010600010001	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
timeout	目标解析或发送阶段允许的等待上限。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	平台与网络约定。	仅用于有界等待，UDP本身不提供确认。推荐：按当前业务填写默认：—示例：10秒	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
UDP SENT边界	数据报已交给发送通道。；帮助判断当前链路所处层级，不改变运行配置。	协议发送结果。	需要应用层回执或设备状态验证，不能依赖UDP传输确认。推荐：按对接资料填写默认：—示例：SENT != 设备收到	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

检查、发送、状态与分级判断

检查一下不发送，只验证目标、Topic和内容能否生成；立即发送会绕过外部入口，直接走设备下发。外部MQ被ACK表示平台已经受理，SENT表示协议写入完成，最终业务成功仍要看设备实收或设备回复。

命令状态包括QUEUED、SENDING、SENT、FAILED、TIMEOUT、REJECTED。命令ID在当前实现中约30分钟幂等；失败后重复旧ID不会重新创建命令，恢复必须使用新ID。

操作、监控与命令状态

字段	用途	值从哪里来	怎么选择	填错表现与恢复	生效条件
搜索	按任务名称或页面支持的摘要定位任务。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	当前列表中的任务身份。	搜不到时清空状态筛选和搜索词再刷新。推荐：按对接资料填写默认：—示例：FastBee_温控指令下行	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
状态筛选	只显示全部、运行中、已停用或异常任务。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	任务当前运行状态。	排查找不到任务时先切回全部。推荐：按对接资料填写默认：—示例：全部全部：显示所有任务；不限制状态运行中：外部入口正在消费；隐藏停用和异常已停用：外部入口未消费；隐藏运行任务异常：入口存在运行错误；用于集中排查	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
刷新	重新加载列表、详情或监控。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	当前页面提供的操作入口。	需要最新状态时使用，并核对采样时间。推荐：按对接资料填写默认：—示例：刷新	刷新不会重发命令。；先查看页面反馈和最近状态，修正后再执行一次。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
启用	启动当前外部命令入口。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	当前页面提供的操作入口。	完成检查、手动实收和安全确认后再启用。推荐：按对接资料填写默认：—示例：启用	可能立即消费Queue或Topic中的积压命令。；先查看页面反馈和最近状态，修正后再执行一次。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
停用	停止继续消费外部入口。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	当前页面提供的操作入口。	维护、排障或删除前使用，并观察积压边界。推荐：按对接资料填写默认：—示例：停用	已受理的命令仍可能继续完成；立即发送仍可执行。；先查看页面反馈和最近状态，修正后再执行一次。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
监控	查看任务接收和设备下行统计。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	当前页面提供的操作入口。	比较本次命令前后增量，不用历史总数冒充本次结果。推荐：按对接资料填写默认：—示例：监控	采样有时间边界，旧错误要结合发生时间。；先查看页面反馈和最近状态，修正后再执行一次。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
编辑	修改简单任务的入口或设备目标。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	当前页面提供的操作入口。	修改前记录原值，保存后重新检查和实收。推荐：按对接资料填写默认：—示例：编辑	多动作或外部生成任务可能没有编辑入口。；先查看页面反馈和最近状态，修正后再执行一次。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
复制	以当前简单任务创建新的草稿。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	当前页面提供的操作入口。	改名并先停用，逐项核对连接器、Queue和设备目标。推荐：按对接资料填写默认：—示例：复制	两条相同入口任务同时运行可能竞争或重复消费。；先查看页面反馈和最近状态，修正后再执行一次。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
删除	移除当前指令下行任务。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	当前页面提供的操作入口。	先停用并确认连接器、转换器是否仍被其他任务引用。推荐：按对接资料填写默认：—示例：删除	没有撤销，未引用的关联资源可能一并清理。；先查看页面反馈和最近状态，修正后再执行一次。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
删除关联资源边界	简单任务删除时，未被其他任务引用的连接器或转换器可能一并删除。；帮助判断当前链路所处层级，不改变运行配置。	页面删除流程和引用检查。	不确定归属时取消，先到连接器页核对引用。推荐：按对接资料填写默认：—示例：取消删除	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
多动作任务限制	多动作或外部生成的任务可能只支持查看、测试、启停和删除。；帮助判断当前链路所处层级，不改变运行配置。	任务动作数量和页面能力。	没有编辑或复制入口时按页面边界处理，不手工拼接内部对象。推荐：按对接资料填写默认：—示例：按页面实际按钮判断	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
接收总数	当前任务已经受理的外部命令数量。；帮助判断当前链路所处层级，不改变运行配置。	任务监控快照。	本次发布后应增加；不增加说明问题仍在入口层。推荐：按对接资料填写默认：—示例：前后增量+1	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
下行成功	外部命令已通过入口同步校验并被平台受理的数量；异步协议终态仍可能是FAILED。；帮助判断当前链路所处层级，不改变运行配置。	任务入口监控快照。	用于判断RabbitMQ消息是否已进入平台；随后必须按命令ID查询SENT/FAILED，并查看设备实收。推荐：按对接资料填写默认：—示例：本次发布后通常增量+1	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
下行失败	外部消息在入口解析、同步校验或同步受理阶段失败的数量，不覆盖所有异步协议失败。；帮助判断当前链路所处层级，不改变运行配置。	任务入口监控快照。	增加时先查Alink结构和同步拒绝原因；未增加也不能据此排除命令最终FAILED。推荐：按对接资料填写默认：—示例：入口失败时增量+1	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
近5分钟速率	近期命令处理速度，不是永久平均值。；帮助判断当前链路所处层级，不改变运行配置。	监控时间窗口。	业务静默为0可以正常；有持续输入却为0才需要排查。推荐：按对接资料填写默认：—示例：条/秒	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
最近状态 / 最近错误	任务或入口最近一次可见运行状态。；帮助判断当前链路所处层级，不改变运行配置。	任务详情与监控。	结合本次时间和命令ID判断，不用历史错误替代当前结论。推荐：按对接资料填写默认：—示例：当前没有运行错误	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
命令终态	按命令ID查询异步调度和协议发送的最终状态。；帮助判断当前链路所处层级，不改变运行配置。	命令状态查询接口。	入口监控已受理后继续查询，SENT仍需设备实收，FAILED恢复时必须换新ID。推荐：按对接资料填写默认：—示例：SENT / FAILED / TIMEOUT / REJECTED	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
QUEUED	命令已经建立记录，等待调度。；帮助判断当前链路所处层级，不改变运行配置。	命令状态查询。	短暂出现正常；长期不变时查队列和调度执行器。推荐：按对接资料填写默认：—示例：QUEUED	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
SENDING	命令正在进入转换或协议发送阶段。；帮助判断当前链路所处层级，不改变运行配置。	命令状态查询。	应很快转为终态；长期不变时查发送超时和执行器。推荐：按对接资料填写默认：—示例：SENDING	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
SENT	协议写入完成，不代表设备业务处理完成。；帮助判断当前链路所处层级，不改变运行配置。	命令状态查询。	继续查看FMQX/真实设备实收，必要时等待设备回复。推荐：按对接资料填写默认：—示例：SENT	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
FAILED	校验、转换、路由或协议发送出现明确失败。；帮助判断当前链路所处层级，不改变运行配置。	命令状态查询中的错误原因。	先修正原因，恢复时使用新的命令ID。推荐：按对接资料填写默认：—示例：FAILED	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
TIMEOUT	在允许时间内没有完成处理。；帮助判断当前链路所处层级，不改变运行配置。	命令状态查询。	检查设备、网络和执行器，不无限增加超时时间。推荐：按对接资料填写默认：—示例：TIMEOUT	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
REJECTED	命令在进入发送前被规则或校验拒绝。；帮助判断当前链路所处层级，不改变运行配置。	命令状态查询。	修正Alink结构、设备信息或授权后，用新ID重发。推荐：按对接资料填写默认：—示例：REJECTED	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
命令ID幂等窗口	当前实现会在约30分钟内记住命令ID，重复ID不会再次创建和下发。；帮助判断当前链路所处层级，不改变运行配置。	命令记录存储与运行配置。	同一次网络重投可保留ID防重复；失败恢复必须生成新ID。推荐：按对接资料填写默认：—示例：约30分钟	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
设备实收	FMQX真实MQTT会话订阅到本次命令。；帮助判断当前链路所处层级，不改变运行配置。	FMQX GUI消息列表。	核对Topic、marker和业务参数，不能用历史消息充当本次结果。推荐：按对接资料填写默认：—示例：targetTemperature=26.5	取值与外部入口或设备实际信息不一致，会导致无法消费、路由失败或发错目标。；回到值的提供方逐项核对，修正后使用新的命令ID复测。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
连接	建立本批次真实MQTT设备会话。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	当前页面提供的操作入口。	核对Host、Port、clientId与订阅后连接。推荐：按对接资料填写默认：—示例：连接	同一clientId重复连接可能踢掉原会话。；先查看页面反馈和最近状态，修正后再执行一次。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要
断开	主动断开本批次设备会话。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。	当前页面提供的操作入口。	仅在隔离故障演示中使用。推荐：按对接资料填写默认：—示例：断开	MQTT设备离线不保证平台记为FAILED；Broker仍可能接收发布，必须继续看设备实收。；先查看页面反馈和最近状态，修正后再执行一次。	范围：当前指令下行任务发布：不需要 · 重启：不需要 · 重连：不需要

监控、维护、故障恢复与安全

监控先看接收总数，再看下行成功和下行失败；接收没有增加说明问题还在入口层。当前下行成功按入口同步受理计数，异步协议失败不一定回改这张卡，因此设备路由结论必须继续按命令ID查询QUEUED、SENDING、SENT、FAILED、TIMEOUT或REJECTED。最近状态只能补充入口运行原因，不能代替命令终态。

RabbitMQ默认requeue_on_fail=false，平台接受消息后会ACK，设备失败不会把原消息自动退回队列。维护或删除前先停用并检查积压；删除简单任务时，未被其他任务引用的连接器或转换器可能一并清理。

24. 搜索、筛选并刷新任务

操作位置： 集成→指令下行

按名称搜索，切换全部/运行中/已停用/异常筛选，需要最新状态时点击 刷新。

图：通过名称、运行中筛选和刷新准确定位本批次指令下行任务。

字段说明

字段 / 控件	说明
搜索	按任务名称或页面支持的摘要定位任务。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：当前列表中的任务身份。选择：搜不到时清空状态筛选和搜索词再刷新。推荐：按对接资料填写 · 示例：FastBee_温控指令下行
状态筛选	只显示全部、运行中、已停用或异常任务。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：任务当前运行状态。选择：排查找不到任务时先切回全部。推荐：按对接资料填写 · 示例：全部

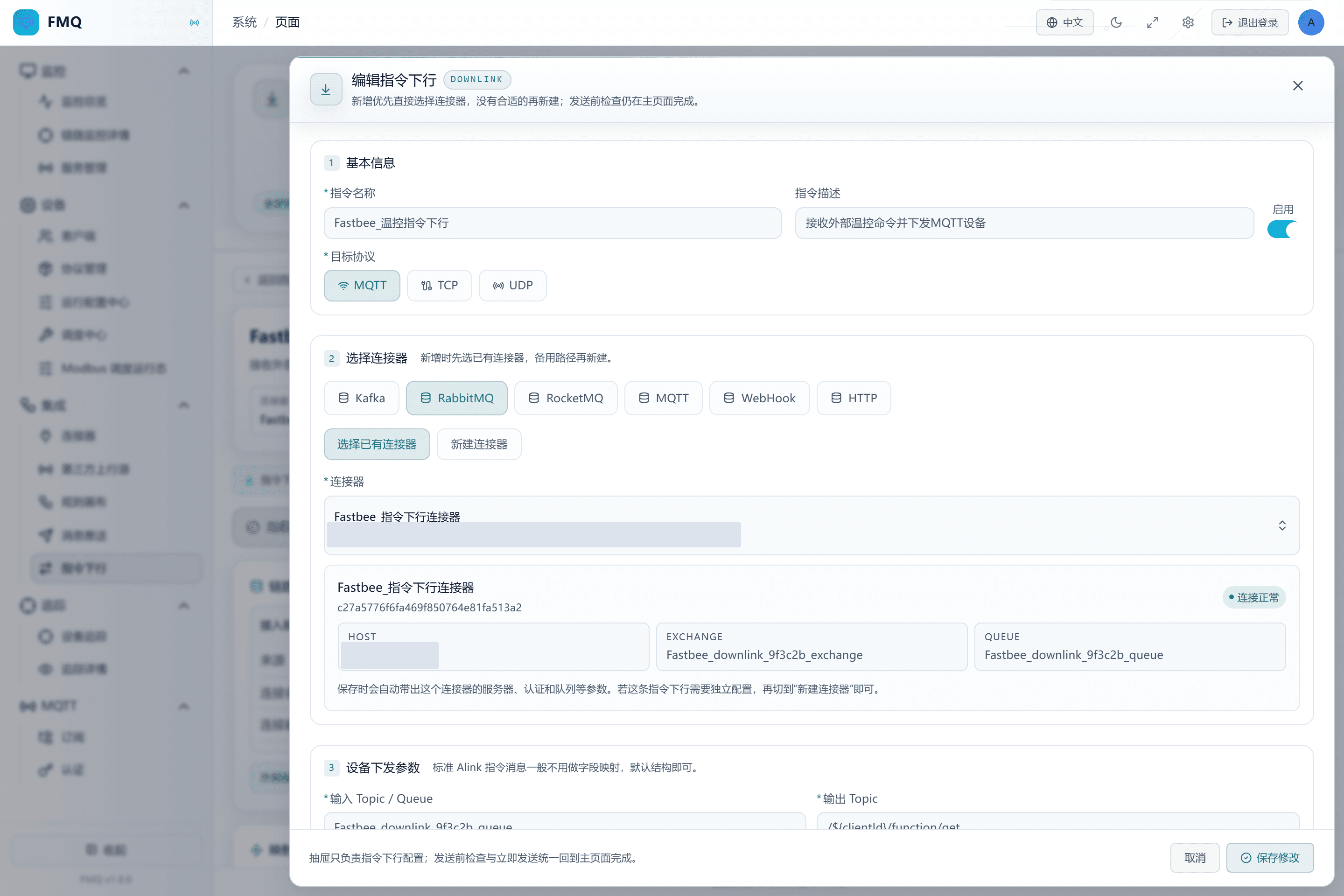

25. 编辑简单任务

操作位置： 集成→指令下行

点击 编辑，修改前记录连接器、Queue、目标协议和Topic。

图：编辑抽屉正确带出当前任务、连接器、Queue、目标协议和Topic；本次不修改并取消。

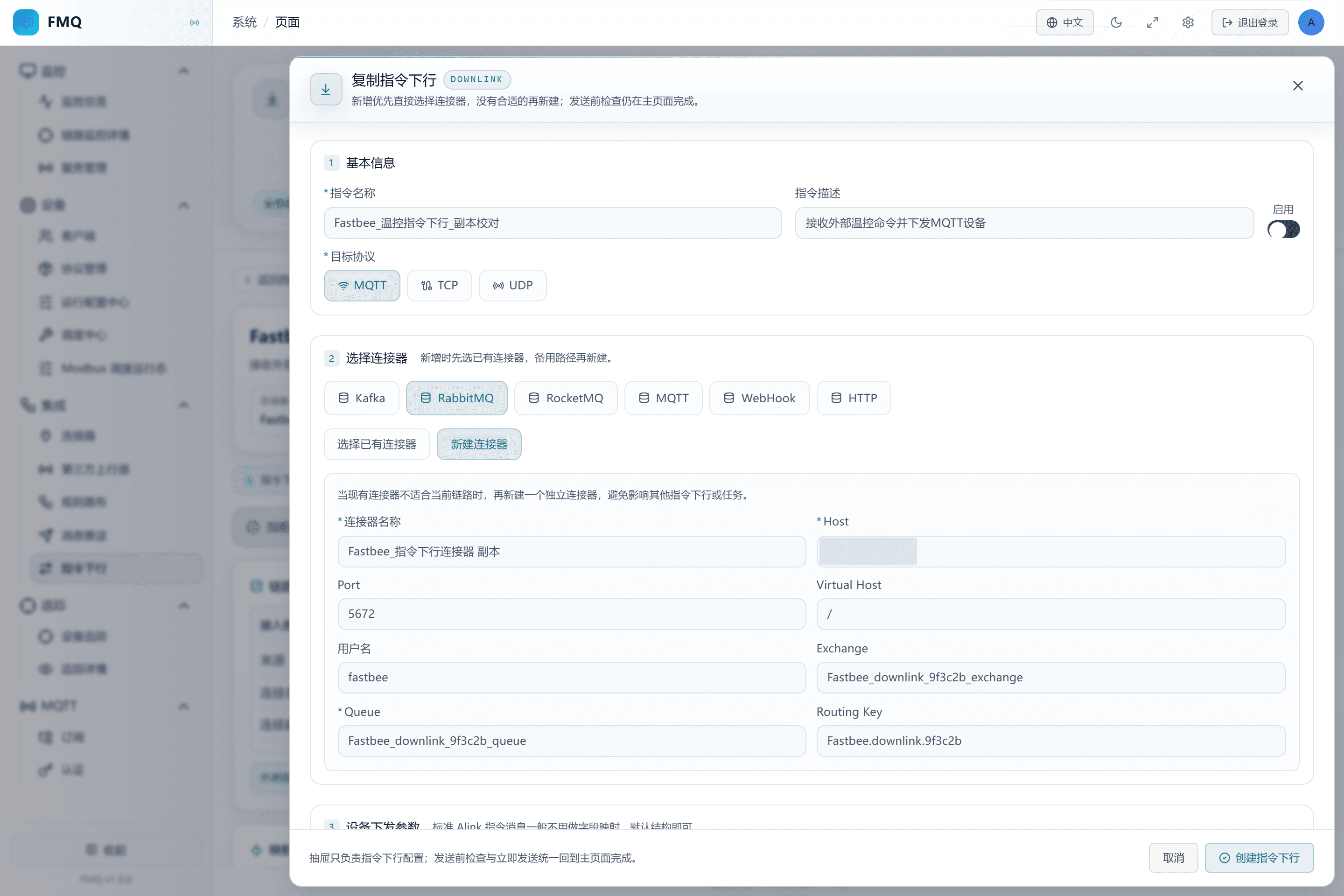

26. 复制为新的停用任务

操作位置： 集成→指令下行

点击 复制，改成独立名称并关闭启用后再保存；本次只查看并取消。

图：复制草稿已改为独立名称并保持停用；本次仅教学查看，未保存副本。

字段说明

字段 / 控件	说明
启用状态	开启后启动外部入口消费；关闭后不再自动消费，但立即发送仍可能执行。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：按调试、上线或维护阶段选择。选择：新建先停用，手动检查和设备实收通过后再启用。推荐：按对接资料填写 · 示例：停用

27. 停用外部入口

操作位置： 集成→指令下行

点击 停用，确认状态变为已停用。

图：任务已停用，外部入口不再继续消费；人工立即发送入口仍需谨慎使用。

字段说明

字段 / 控件	说明
启用状态	开启后启动外部入口消费；关闭后不再自动消费，但立即发送仍可能执行。；保存后影响当前指令下行任务；修改后要重新检查并以真实设备复测。选填 · 来源：按调试、上线或维护阶段选择。选择：新建先停用，手动检查和设备实收通过后再启用。推荐：按对接资料填写 · 示例：停用

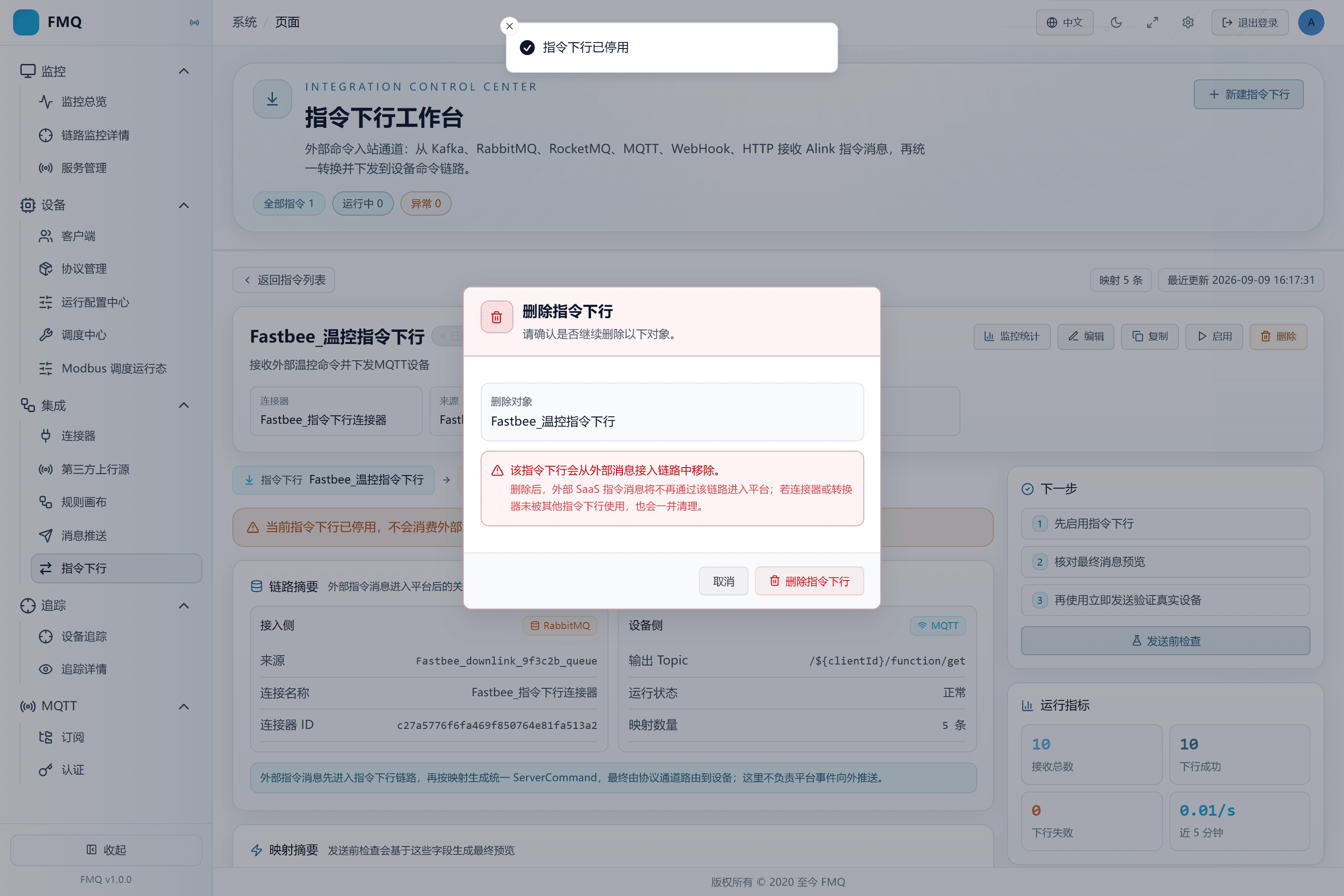

28. 查看删除影响，本次取消

操作位置： 集成→指令下行

点击 删除，核对任务名称和关联资源说明；校对完成前点击取消。

图：删除确认框显示准确任务名称，并说明无其他引用的连接器或转换器可能一并清理；本次取消。

参考表

看到什么现象	可能原因	先检查哪里	如何恢复
检查一下通过，但设备没有消息	检查本来就不发送	确认结果是否标记dryRun	设备在线且目标正确后，再使用立即发送或外部入口验证
RabbitMQ队列有消息但接收总数不增加	任务停用、消费者未启动或连接器异常	看任务状态、连接器检查结果和Queue消费者	修正入口后启用，观察积压是否被消费
接收总数增加但下行失败增加	TCP/UDP会话不可用、transport错误、clientId或目标端点不匹配	按命令ID查询FAILED原因，并核对真实设备协议	恢复正确会话和路由后使用新命令ID重发
设备重连后重复旧ID仍收不到	旧ID在幂等窗口内已存在	查询原命令记录是否仍为FAILED	保留业务关联，生成新的唯一命令ID重发
SENT但业务系统仍认为失败	SENT只证明协议写出，不是设备业务执行结果	看FMQX/真实设备实收和设备回复	补充设备回执或业务确认，不越级修改命令结论
删除后连接器也不见了	连接器没有其他引用，被页面随简单任务一并清理	删除前查看连接器引用	从备份参数重建并重新校验；共享连接器必须先确认引用

生产操作提示

截图和示例用于说明操作位置与判断方法，不代表当前生产状态。涉及发布、启停、重绑、重试或删除时，应先确认目标环境、影响范围和恢复方案，并由授权人员执行。

蜂信物联（FastBee） · FMQ 操作手册
