IEC103 与 TCP 保护装置接入

本文依据已有操作手册整理为线上操作参考。原文标为预期或未执行的操作，仍须按实际环境验证。

完成IEC103 TCP直连十点上报、两次控制与独立状态、手动重连、总召及历史查询。

**开始前准备：**具有产品、设备、模型、发布、控制与历史权限；本地应用、单节点FMQ和FMQX网页版可用，本设备连接参数已获取

用途与连接方向

本教程使用已配置的演示设备。首次接入时按配置示例填写，已有资源可直接核对，再从发布和上报章节继续。

FMQX网页版中的保护装置是TCP客户端，主动连接FMQ的127.0.0.1:8888监听端口。平台管理设备身份、点映射、发布、控制和历史。

链路地址1和公共地址1识别链路与站；FUN160、INF1至10分别对应平台点地址40961至40970。只有保护1允许控制。

复制模板前先替换这些参数

本篇代码使用普通模板名；截图保留实际历史资源。请先完成以下核对，再保存为UTF-8文件或发送报文。

• 连接文件中的host、port及监听方向须改为当前环境实际地址；127.0.0.1表示运行FMQX的本机。涉及MQTT时同步核对产品号、用户名、订阅主题和responseRoute，密码仅在连接页面安全填写。
• 分组、会话及订阅id是导入文件内部引用；如需改名，groupId必须与对应分组id一致。先核对再导入，不要在保留会话上重复创建同名连接。
• 代码块是按既有无密码资产或原代码改写的客户模板，尚未证明本版模板已成功导入。历史截图、发送时间和业务通过范围仍以各步骤记录为准；不要将模板名当作旧证据中的实际资源名。

一、配置产品、设备与十点模型

1. 新建本篇产品

**操作位置：*物联网→*设备接入 操作步骤：填写产品名称，继续进入建模。

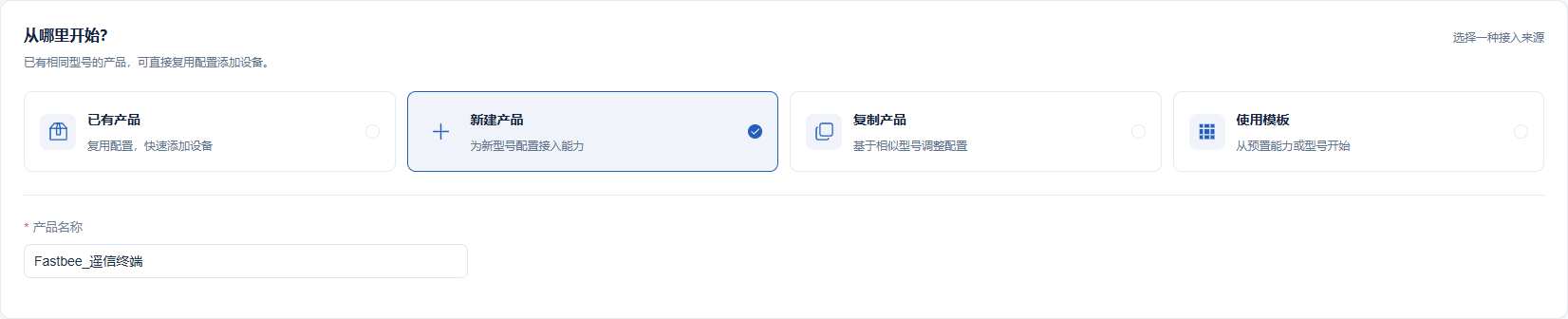

独立产品用于保存本设备的十个布尔属性。

截图重点说明

字段 / 控件	说明
产品名称	保存本设备的十个布尔模型。 必填 · 填写：保护装置演示

2. 用样例建立十个属性

**操作位置：*设备接入向导→*JSON样例 操作步骤：填写十个布尔字段并解析样例。

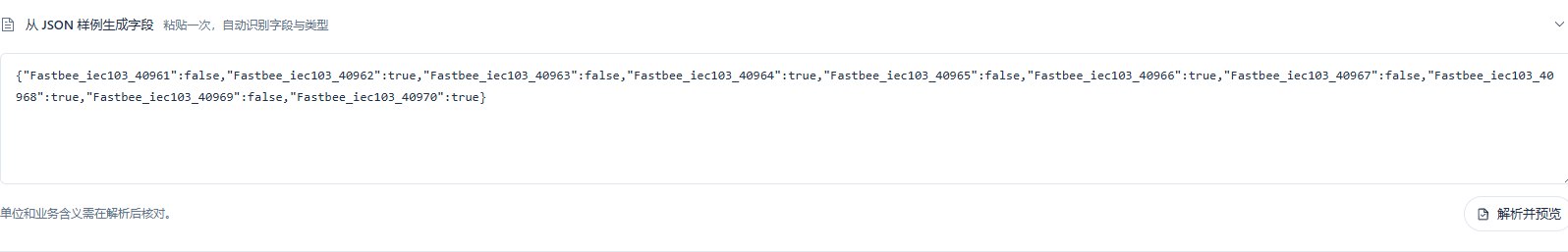

JSON样例用于生成模型；设备实际通信采用原生IEC103。

截图重点说明

字段 / 控件	说明
建模样例	JSON只生成模型；IEC103线上使用原生FT1.2。 必填 · 填写：按实施方案填写 · 示例：十个BOOLEAN字段
建模字段	示例初始值为奇数false、偶数true，后续发送演示事件时再逐点选择值。 必填 · 填写：十个布尔字段

3. 登记本篇设备

**操作位置：*设备接入向导→*设备信息 操作步骤：填写设备编号与名称，记下编号用于协议绑定。

平台设备编号与协议绑定的clientId使用同一编号。

截图重点说明

字段 / 控件	说明
设备编号	与协议绑定clientId保持相同。 必填 · 填写：FastBee_IEC103TCP_Tutorial_01

4. 完成初次建模创建

**操作位置：*设备接入向导→*确认接入配置 **操作步骤：**核对一个设备、十个字段后完成创建。

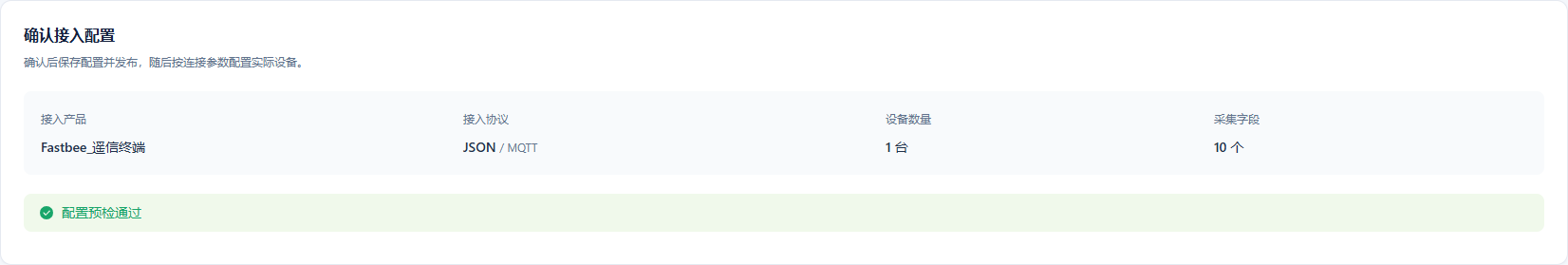

创建完成后继续将数据格式切换为原生IEC103，传输方式选择TCP。

截图重点说明

字段 / 控件	说明
建模样例	JSON只生成模型；IEC103线上使用原生FT1.2。 必填 · 填写：按实施方案填写 · 示例：十个BOOLEAN字段
设备编号	与协议绑定clientId保持相同。 必填 · 填写：按实施方案填写 · 示例：FastBee_IEC103TCP_Tutorial_01
设备数	用于完成“完成初次建模创建”。 必填 · 填写：1
布尔属性数	用于完成“完成初次建模创建”。 必填 · 填写：10

5. 选择最终原生协议

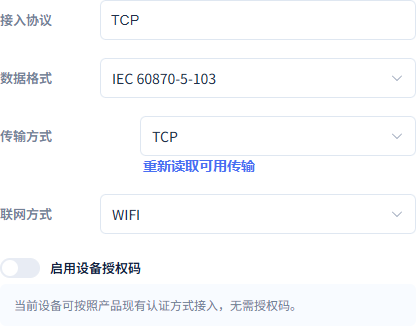

**操作位置：*产品详情→*基本信息 **操作步骤：**选择 IEC 60870-5-103 和 TCP 后保存。

产品按原生IEC103报文和TCP传输工作。

截图重点说明

字段 / 控件	说明
数据格式和传输方式	选择原生IEC103与TCP。 必填 · 填写：按实施方案填写 · 示例：IEC 60870-5-103 / TCP
数据格式	用于完成“选择最终原生协议”。 必填 · 填写：IEC 60870-5-103
传输方式	用于完成“选择最终原生协议”。 必填 · 填写：TCP

6. 设置保护1权限和历史

**操作位置：*产品详情→功能定义→*查看 **操作步骤：**填写英文名称，保护1关闭只读并开启历史；其他九点保持只读并开启历史。

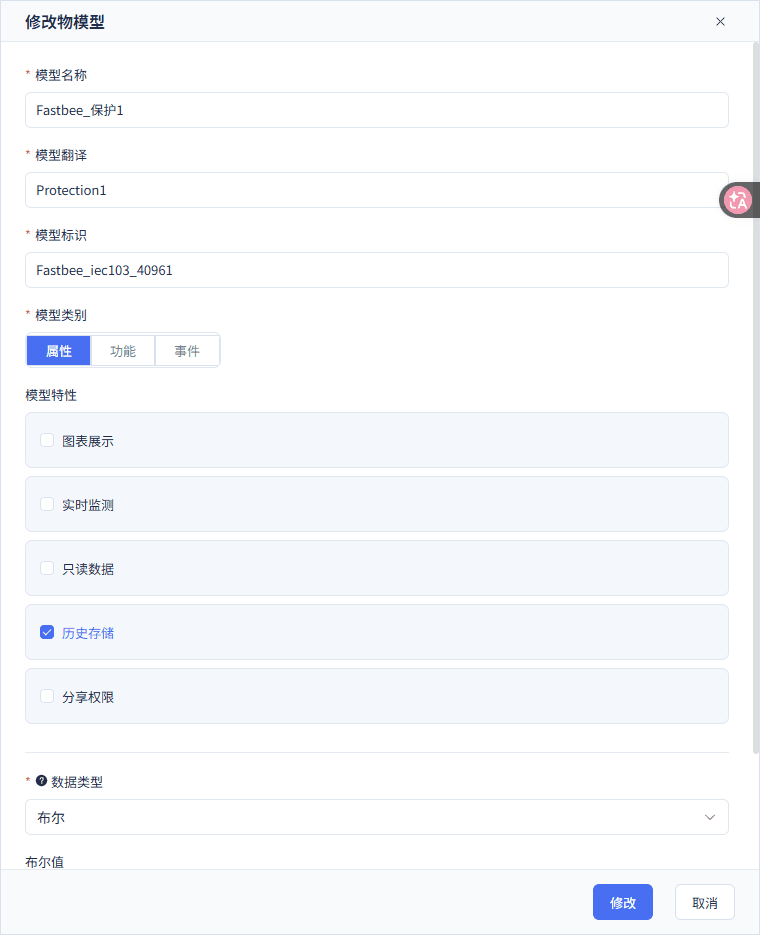

保护1可控制，十个点均保留历史；true显示闭合，false显示断开。

截图重点说明

字段 / 控件	说明
权限与历史	仅保护1可写；十点开启历史；true闭合、false断开。 必填 · 填写：仅保护1可写；十点历史开启
模型英文名称	必填英文名称，填写后再保存权限设置。 必填 · 填写：按实施方案填写 · 示例：Protection1
保护1英文名称	用于完成“设置保护1权限和历史”。 必填 · 填写：Protection1

7. 绑定设备与站地址

**操作位置：*设备协议配置→*设备绑定 操作步骤：选择本设备，clientId填写设备编号；链路地址和公共地址均填1并启用。

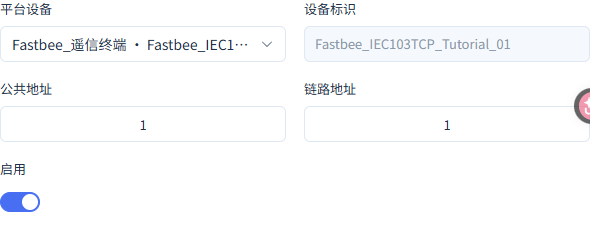

设备绑定与FMQX点表使用相同链路地址1、公共地址1。

截图重点说明

字段 / 控件	说明
设备绑定	clientId填本设备编号并启用，直连不填网关子设备映射。 必填 · 填写：按实施方案填写 · 示例：设备编号与clientId一致
链路地址	FT1.2链路标识，两端保持一致。 必填 · 填写：1
公共地址	保护装置站地址，平台与设备保持一致。 必填 · 填写：1
clientId	用于完成“绑定设备与站地址”。 必填 · 填写：FastBee_IEC103TCP_Tutorial_01

8. 配置首点映射和可写权限

**操作位置：*设备协议配置→点位映射→*编辑 操作步骤：把40961映射到保护1，类型选择BOOLEAN，倍率1、偏移0并允许写入。

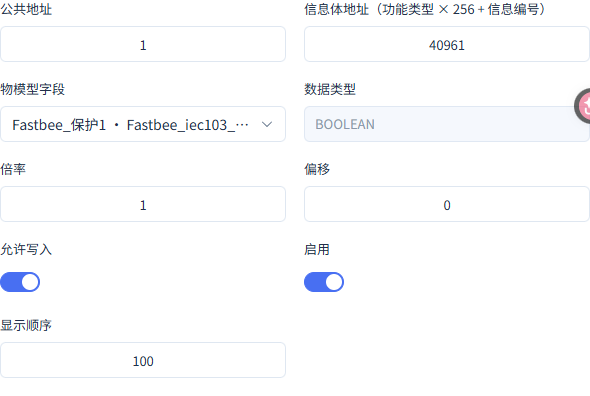

40961=160×256+1，对应FUN160、INF1。

截图重点说明

字段 / 控件	说明
FUN与INF	FUN160、INF1至10对应平台点地址40961至40970。 必填 · 填写：按实施方案填写 · 示例：平台地址=FUN×256+INF
点位映射	十点类型BOOLEAN、倍率1偏移0，只有40961允许写。 必填 · 填写：按实施方案填写 · 示例：BOOLEAN / 1 / 0
信息体地址	用于完成“配置首点映射和可写权限”。 必填 · 填写：40961
类型、倍率与偏移	用于完成“配置首点映射和可写权限”。 必填 · 填写：BOOLEAN / 1 / 0

9. 核对全部十个点

**操作位置：*设备协议配置→*点位映射 **操作步骤：**逐项核对40961至40970与保护1至10的对应关系。

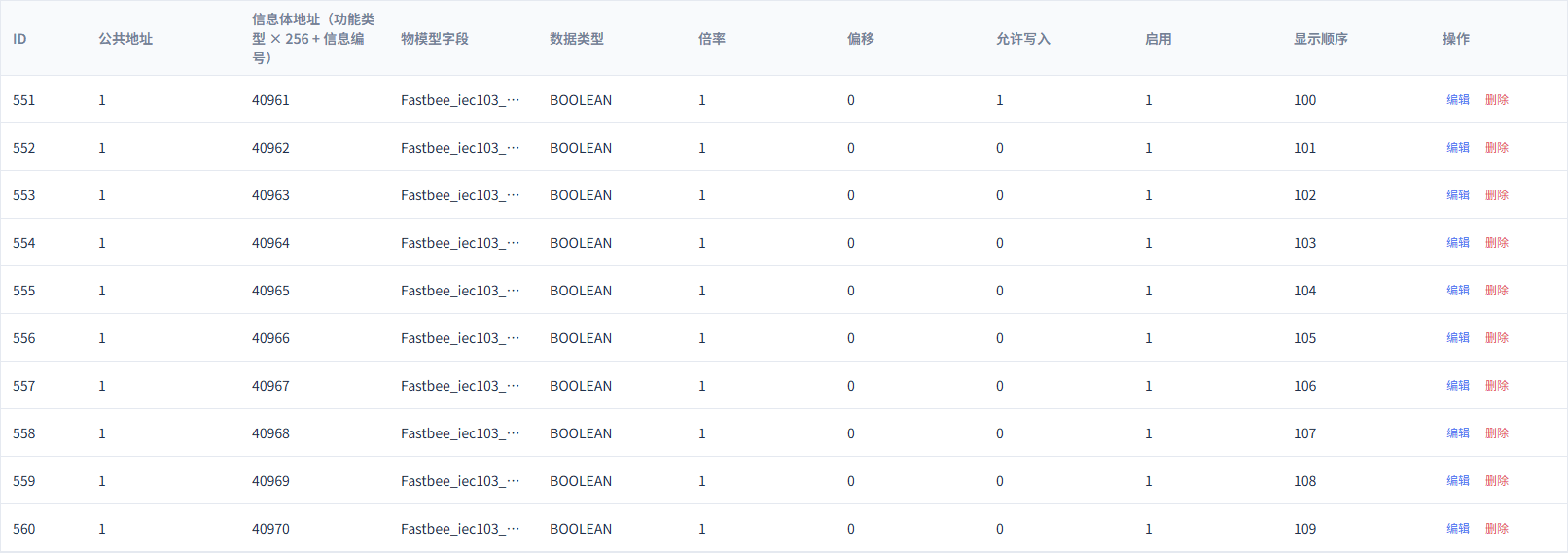

十个地址不重复，只有40961允许控制。

截图重点说明

字段 / 控件	说明
FUN与INF	FUN160、INF1至10对应平台点地址40961至40970。 必填 · 填写：160 / 1～10
点位映射	十点类型BOOLEAN、倍率1偏移0，只有40961允许写。 必填 · 填写：按实施方案填写 · 示例：BOOLEAN / 1 / 0
平台点地址	用于完成“核对全部十个点”。 必填 · 填写：40961～40970

10. 保存保护1控制模板

**操作位置：*设备协议配置→*指令模板 操作步骤：选择CONTROL，填写公共地址1、信息体地址40961，关联保护1并启用，保存草稿。

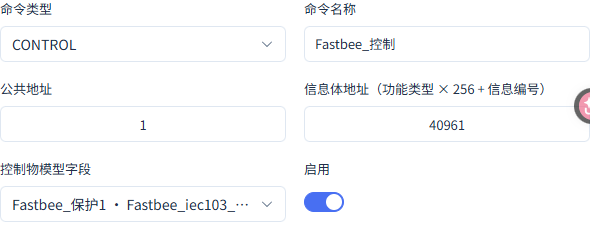

CONTROL模板对应保护1的可写地址40961。

截图重点说明

字段 / 控件	说明
控制模板	CONTROL、公共地址1、40961，关联保护1并启用。 必填 · 填写：按实施方案填写 · 示例：CONTROL / 1 / 40961
命令类型	用于完成“保存保护1控制模板”。 必填 · 填写：CONTROL
站地址与点地址	用于完成“保存保护1控制模板”。 必填 · 填写：1 / 40961

二、核对TCP会话与设备点表

连接参数上半部显示目标端点与INF1至6，下半部显示剩余点位；两处合起来核对十点。断开状态的首帧入口为灰色。

11. 核对TCP直连参数和上半部点表

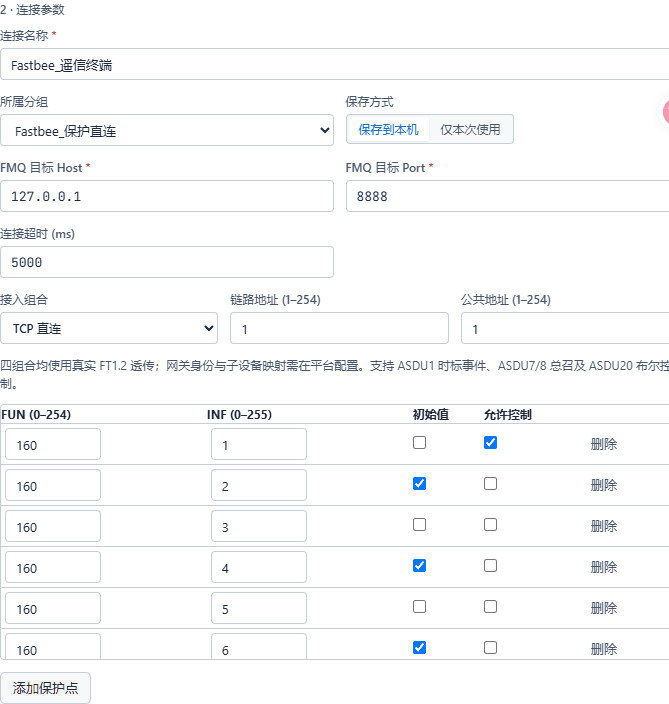

**操作位置：*FMQX网页版→*修改点表与连接 操作步骤：打开已配置会话，核对FMQ目标Host、Port、接入组合、链路地址与公共地址。

目标127.0.0.1:8888，TCP直连、链路地址1、公共地址1；上半部显示INF1至6。

截图重点说明

字段 / 控件	说明
FMQ目标Host	由设备主动连接的FMQ可达地址；本机演示为回环地址。 必填 · 填写：按实施方案填写 · 示例：127.0.0.1
FMQ目标Port	FMQ的TCP监听端口，与设备目标保持一致。 必填 · 填写：按实施方案填写 · 示例：8888
接入组合	选择TCP直连；网关组合需另有平台网关映射。 必填 · 填写：TCP直连
链路地址	FT1.2链路标识，两端保持一致。 必填 · 填写：按实施方案填写 · 示例：1
公共地址	保护装置站地址，平台与设备保持一致。 必填 · 填写：按实施方案填写 · 示例：1
演示点表	十点FUN160/INF1至10，初始奇数false、偶数true；仅首点允许控制。 必填 · 填写：按实施方案填写 · 示例：160 / 1～10
目标Host	用于完成“核对TCP直连参数和上半部点表”。 必填 · 填写：127.0.0.1
目标Port	用于完成“核对TCP直连参数和上半部点表”。 必填 · 填写：8888
链路地址与公共地址	用于完成“核对TCP直连参数和上半部点表”。 必填 · 填写：1 / 1

12. 完成剩余演示点

**操作位置：*FMQX网页版→*修改点表与连接 **操作步骤：**滚动点表下半部，核对FUN160、INF5至10；首次配置补齐十点后保存点表与连接。

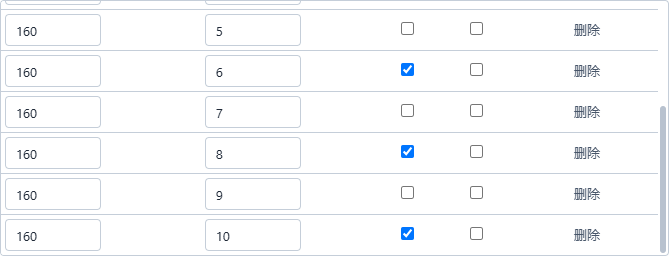

点表上下部分合计INF1至10，仅160/1允许控制；初始奇数false、偶数true。

截图重点说明

字段 / 控件	说明
演示点表	十点FUN160/INF1至10，初始奇数false、偶数true；仅首点允许控制。 必填 · 填写：按实施方案填写 · 示例：160 / 1～10
点表范围	用于完成“完成剩余演示点”。 必填 · 填写：FUN160 / INF1～10
初始值	用于完成“完成剩余演示点”。 必填 · 填写：奇数false；偶数true

13. 认识链路状态首帧入口

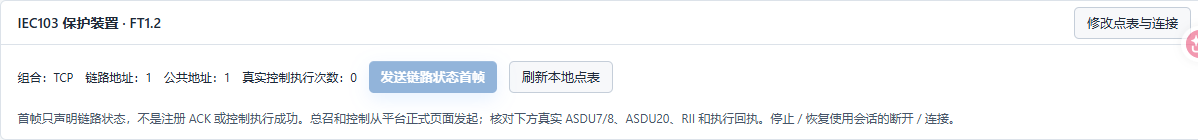

**操作位置：*FMQX网页版→*IEC103保护装置工作区 操作步骤：核对工作区的TCP组合、链路地址1和公共地址1；连接后可使用 发送链路状态首帧。

断开时首帧按钮灰显；该入口用于声明链路状态，不能代替控制执行反馈。

截图重点说明

字段 / 控件	说明
接入组合	选择TCP直连；网关组合需另有平台网关映射。 必填 · 填写：按实施方案填写 · 示例：TCP直连
链路地址	FT1.2链路标识，两端保持一致。 必填 · 填写：按实施方案填写 · 示例：1
公共地址	保护装置站地址，平台与设备保持一致。 必填 · 填写：按实施方案填写 · 示例：1

三、配置独立的总召模板

控制模板使用160/1的单点地址；总召读取整站，模板关联保护1，原生请求使用FUN255、INF0。

14. 定位已保存的总召模板

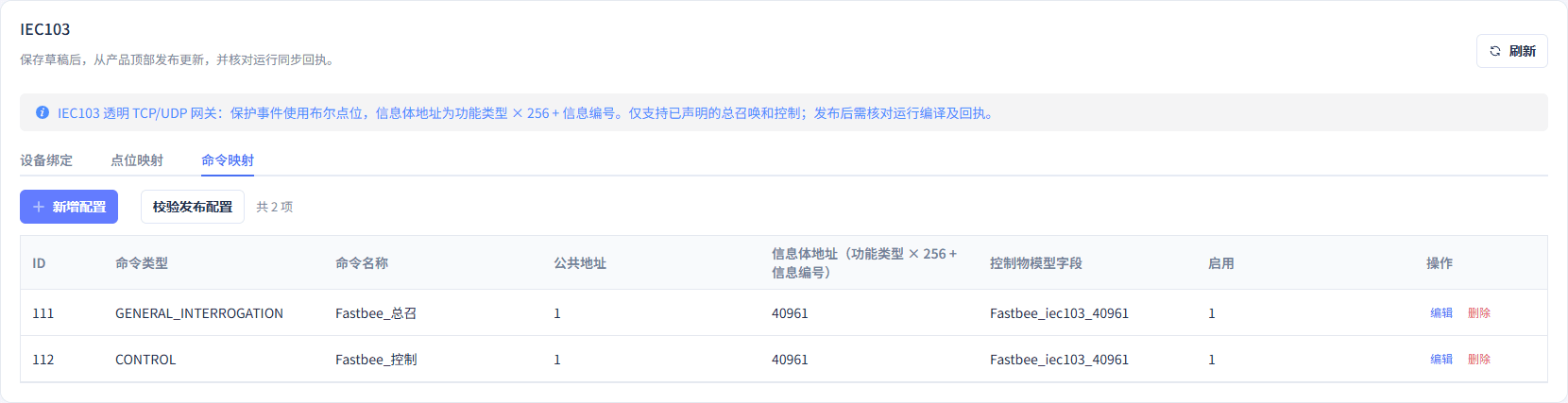

**操作位置：*产品详情→设备协议配置→*命令映射 操作步骤：找到GENERAL_INTERROGATION模板，核对公共地址、关联字段与启用状态。

总召与CONTROL分别保存为独立模板。

截图重点说明

字段 / 控件	说明
命令类型	用于完成“定位已保存的总召模板”。 必填 · 填写：GENERAL_INTERROGATION

15. 填写总召模板参数

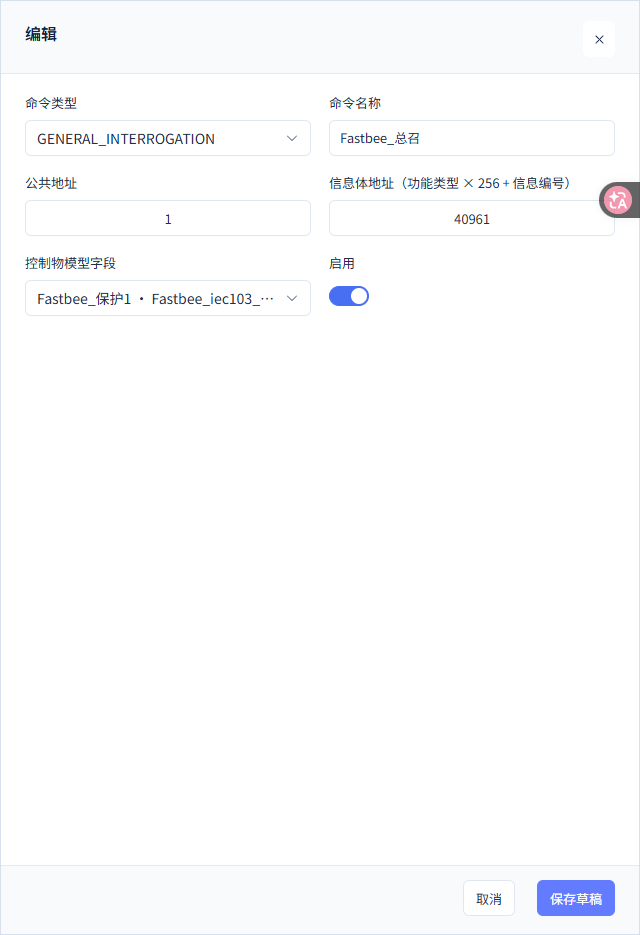

**操作位置：*命令映射→*编辑或新增 **操作步骤：**填写总召名称、公共地址1、信息体地址40961与保护1关联字段，启用并保存草稿。

总召模板绑定保护1作为页面入口；原生全站请求使用FUN255、INF0。

截图重点说明

字段 / 控件	说明
总召名称	用于完成“填写总召模板参数”。 必填 · 填写：FastBee_总召
公共地址与关联点	用于完成“填写总召模板参数”。 必填 · 填写：1 / 40961

四、发布并连接设备

确认目标节点已应用配置，再在FMQX网页版连接同一TCP会话。

16. 发布产品配置

**操作位置：*产品详情→基本信息→*发布 **操作步骤：**核对当前产品后，在发布确认框点击 确定。

配置提交后，继续查看目标节点的应用结果。

17. 确认配置已应用

**操作位置：*产品详情→*同步详情 **操作步骤：**核对目标节点为 APPLIED，再连接FMQX会话。

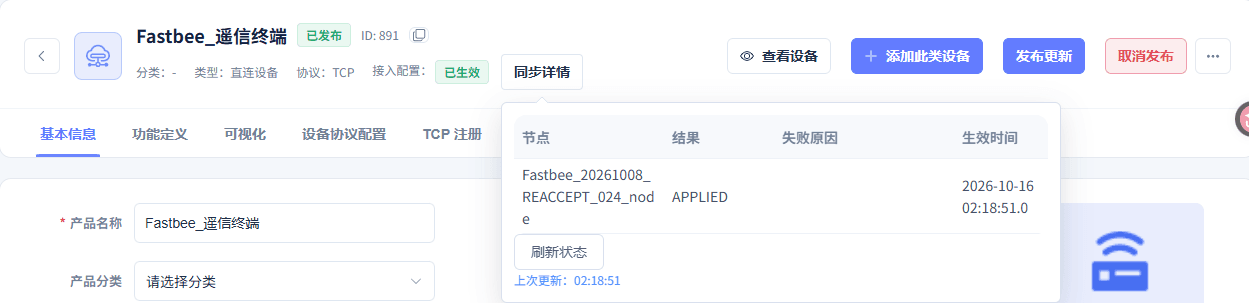

配置已应用，生效时间2026-10-16 02:18:51。

五、依次上报十个不同地址

演示样本为奇数true、偶数false，与点表初始值分开选择。右侧证据栏遮住行末按钮时先收起，再点击上报。

18. 上报第一个保护点

**操作位置：*FMQX网页版→通信→*保护点 操作步骤：收起右侧证据栏，在160/1行选择true，点击该行 上报一次 ASDU1。

160/1实际当前值为true；事件下拉用于选择待发值。

截图重点说明

字段 / 控件	说明
待发事件值	选择下一条事件的false或true，不代表当前实际值。 必填 · 填写：按实施方案填写 · 示例：奇数true；偶数false
FUN / INF	用于完成“上报第一个保护点”。 必填 · 填写：160 / 1
事件值	用于完成“上报第一个保护点”。 必填 · 填写：true / 闭合

19. 依次上报十个不同地址

操作位置：FMQX网页版→通信→保护点 操作步骤：完成前两步INF1的保存、发送与原生帧核对后，继续对INF2至10各发送一次；奇数选true、偶数选false，每次等平台更新后再操作下一个点。

十个样本分别对应40961至40970；最后160/10实际当前值为false。

截图重点说明

字段 / 控件	说明
待发事件值	选择下一条事件的false或true，不代表当前实际值。 必填 · 填写：按实施方案填写 · 示例：奇数true；偶数false
FUN与INF	FUN160、INF1至10对应平台点地址40961至40970。 必填 · 填写：按实施方案填写 · 示例：平台地址=FUN×256+INF
FUN / INF	用于完成“依次上报十个不同地址”。 必填 · 填写：160 / 1～10
十点样本值	用于完成“依次上报十个不同地址”。 必填 · 填写：true、false、true、false、true、false、true、false、true、false

六、控制保护1并独立上报状态

控制请求为ASDU20、COT20；原生反馈为ASDU1、COT12。RII用于关联请求与反馈，具体数值由本次命令产生。设备实际当前值列与待发事件下拉是两个字段。

20. 从平台将保护1改为断开

**操作位置：*设备详情→运行状态→*保护1 **操作步骤：**核对保护1当前闭合，将目标设为false后发送一次。

控制前保护1为闭合；本次目标为false、断开。

截图重点说明

字段 / 控件	说明
首次保护1控制	写前闭合，目标false、断开。 必填 · 填写：按实施方案填写 · 示例：160 / 1=false
控制点	用于完成“从平台将保护1改为断开”。 必填 · 填写：160 / 1（40961）
目标值	用于完成“从平台将保护1改为断开”。 必填 · 填写：false / 断开

21. 核对首次原生控制请求

**操作位置：*FMQX网页版→通信记录→*原始帧 **操作步骤：**打开02:19:12.826接收帧，核对ASDU、原因码、FUN/INF和目标值。

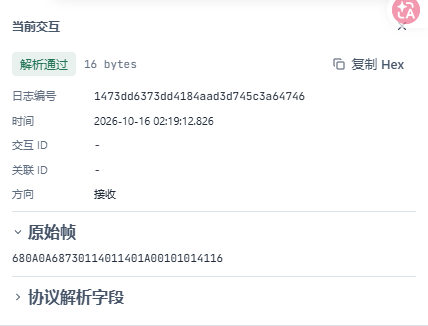

ASDU20、COT20，160/1目标false，RII为1。

22. 读取设备实际当前值

**操作位置：*FMQX网页版→通信→*保护点160/1 操作步骤：读取160/1的实际当前值列。

实际当前值已变为false；右侧待发事件仍可保持true，二者分别读取。

截图重点说明

字段 / 控件	说明
待发事件值	选择下一条事件的false或true，不代表当前实际值。 必填 · 填写：按实施方案填写 · 示例：奇数true；偶数false

23. 核对首次原生执行反馈

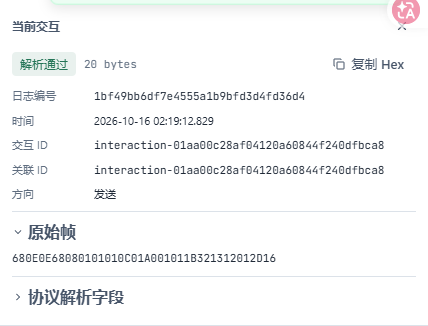

**操作位置：*FMQX网页版→通信记录→*原始帧 **操作步骤：**查看02:19:12.829发送帧，并与前一请求的RII关联。

反馈为ASDU1、COT12，160/1=false，RII同为1。

24. 独立上报首次控制后状态

**操作位置：*FMQX网页版→*保护点160/1与通信记录 **操作步骤：**收起证据栏，在160/1行选择false并上报一次；不保存点表配置，再查看新发送帧。

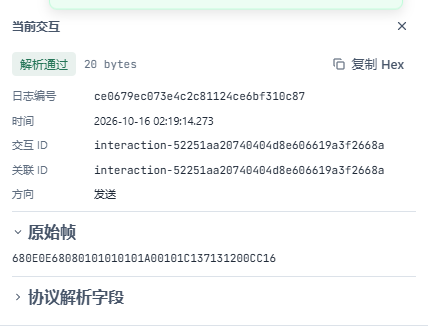

02:19:14.273的ASDU1、COT1独立事件为false，晚于控制执行反馈。

截图重点说明

字段 / 控件	说明
独立事件	用于完成“独立上报首次控制后状态”。 必填 · 填写：160 / 1=false

七、正常断开后手动重连

普通重连沿用已发布配置。重连后曾发送160/2=true的新事件，用于核对恢复后的上报；它与保护1的控制分开。

25. 正常断开会话

**操作位置：*FMQX网页版→*本篇会话 **操作步骤：**点击断开，核对会话左侧显示 已断开。

同一TCP会话已断开，连接目标仍为127.0.0.1:8888。

截图重点说明

字段 / 控件	说明
FMQ目标Host	由设备主动连接的FMQ可达地址；本机演示为回环地址。 必填 · 填写：按实施方案填写 · 示例：127.0.0.1
FMQ目标Port	FMQ的TCP监听端口，与设备目标保持一致。 必填 · 填写：按实施方案填写 · 示例：8888

26. 手动连接原会话

**操作位置：*FMQX网页版→*本篇会话 **操作步骤：**点击连接，核对同一会话左侧显示 已连接。

手动重连已完成；此阶段沿用已发布配置。

八、恢复后执行相反方向控制

第二次仍控制保护1，目标由断开改为闭合；随后另发同值事件，读取控制之后的独立状态。

27. 重连后从平台将保护1改为闭合

**操作位置：*设备详情→运行状态→*保护1 **操作步骤：**核对保护1仍为断开，将目标设为true后发送一次。

控制前保护1为断开；第二次目标为true、闭合。

截图重点说明

字段 / 控件	说明
恢复后保护1控制	写前断开，目标true、闭合。 必填 · 填写：按实施方案填写 · 示例：160 / 1=true
控制点	用于完成“重连后从平台将保护1改为闭合”。 必填 · 填写：160 / 1（40961）
目标值	用于完成“重连后从平台将保护1改为闭合”。 必填 · 填写：true / 闭合

28. 核对恢复后的新控制请求

**操作位置：*FMQX网页版→通信记录→*原始帧 **操作步骤：**查看02:19:25.276新接收的控制帧。

ASDU20、COT20，160/1目标true，RII为2。

29. 读取恢复后的实际当前值

**操作位置：*FMQX网页版→通信→*保护点160/1 操作步骤：读取160/1的实际当前值列。

实际当前值已变为true；待发事件下拉仍可保持false。

截图重点说明

字段 / 控件	说明
待发事件值	选择下一条事件的false或true，不代表当前实际值。 必填 · 填写：按实施方案填写 · 示例：奇数true；偶数false

30. 核对第二次原生执行反馈

**操作位置：*FMQX网页版→通信记录→*原始帧 **操作步骤：**查看02:19:25.279发送帧，核对目标和匹配RII。

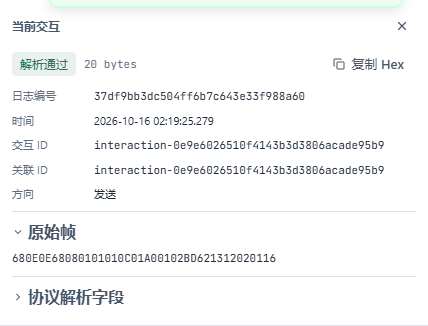

ASDU1、COT12，160/1=true，RII同为2。

31. 独立上报第二次控制后状态

**操作位置：*FMQX网页版→*保护点160/1与通信记录 **操作步骤：**收起证据栏，在160/1行选择true并上报一次；不保存点表配置，再查看新发送帧。

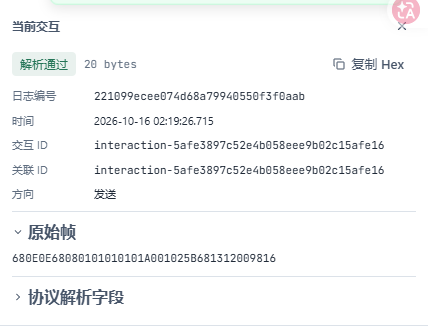

02:19:26.715的ASDU1、COT1独立事件为true，晚于第二次执行反馈。

截图重点说明

字段 / 控件	说明
独立事件	用于完成“独立上报第二次控制后状态”。 必填 · 填写：160 / 1=true

九、暂停单点控制阶段

32. 暂停发布以结束单点控制演示

**操作位置：*产品详情→*取消发布 **操作步骤：**阅读重发布可能重置数据的提示，核对产品后点击 确定。

先停止单点控制阶段，再单独准备总召。

33. 确认暂停配置已应用

**操作位置：*产品详情→*同步详情 **操作步骤：**核对取消发布后的目标节点为 APPLIED。

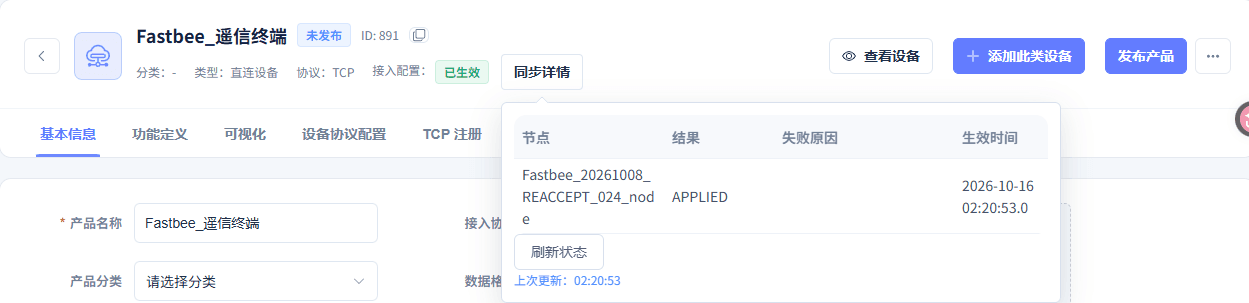

取消发布已应用，生效时间2026-10-16 02:19:35。

十、重新发布后发起全站总召

总召阶段单独恢复发布并连接；核对ASDU7请求、十点返回、ASDU8结束及同一SIN。

34. 为总召重新发布并连接

**操作位置：*产品详情→发布与同步详情；FMQX网页版→*本篇会话 **操作步骤：**按前述发布入口恢复原产品，等待APPLIED后连接原会话。

总召阶段配置已应用，生效时间2026-10-16 02:20:32。

35. 从平台发起全站总召

**操作位置：*设备详情→运行状态→*总召 **操作步骤：**选择站址1的总召模板，点击 发起总召。

平台使用已发布的总召模板读取该站十点状态。

截图重点说明

字段 / 控件	说明
总召模板	用于完成“从平台发起全站总召”。 必填 · 填写：FastBee_总召 · 站址 1

36. 核对总召原生请求

**操作位置：*FMQX网页版→通信记录→*原始帧 **操作步骤：**查看02:20:40.671接收帧。

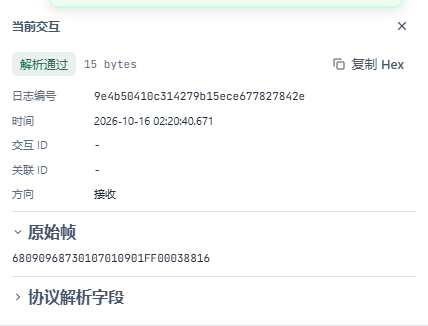

ASDU7、COT9，FUN255、INF0，SIN为3。

37. 核对总召原生结束

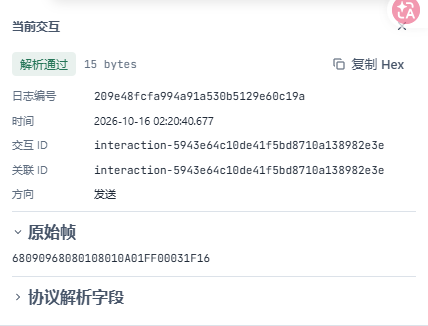

**操作位置：*FMQX网页版→通信记录→*原始帧 **操作步骤：**核对十点返回后的02:20:40.677结束帧。

ASDU8、COT10，FUN255、INF0，SIN同为3，与请求匹配。

38. 读取平台总召反馈

**操作位置：*设备详情→运行状态→*总召 **操作步骤：**查看总召操作后的平台反馈。

已确认设备总召结束，请核对本次采集数据。

十一、筛选、刷新并读取历史

分别查询十点样本、保护1控制和全站总召三个窗口。页面会把同秒不同字段合并成一行：十个样本显示9行，总召十点显示1行。空白列不表示false。

39. 填写十点样本时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写完整开始和结束日期时间。

使用指定时间窗口查询对应操作记录。

截图重点说明

字段 / 控件	说明
开始时间	用于完成“填写十点样本时间范围”。 必填 · 填写：2026-10-16 02:18:53
结束时间	用于完成“填写十点样本时间范围”。 必填 · 填写：2026-10-16 02:19:07

40. 筛选十点样本字段

**操作位置：*数据中心→*历史数据 **操作步骤：**选择本设备与保护1至10，核对时间条件后点击 查询。

设备、字段和完整时间范围保持一致。

截图重点说明

字段 / 控件	说明
字段	用于完成“筛选十点样本字段”。 必填 · 填写：保护1～10

41. 刷新十点样本历史

**操作位置：*数据中心→*历史数据 **操作步骤：**保持设备、字段和时间条件，点击结果区右上刷新按钮。

刷新后显示9行，合计十个不同地址样本。

42. 逐项核对十点样本历史

**操作位置：*数据中心→历史数据→*查询结果 **操作步骤：**逐项核对保护1至10的true/false；02:19:01这一行同时读取保护6、7。

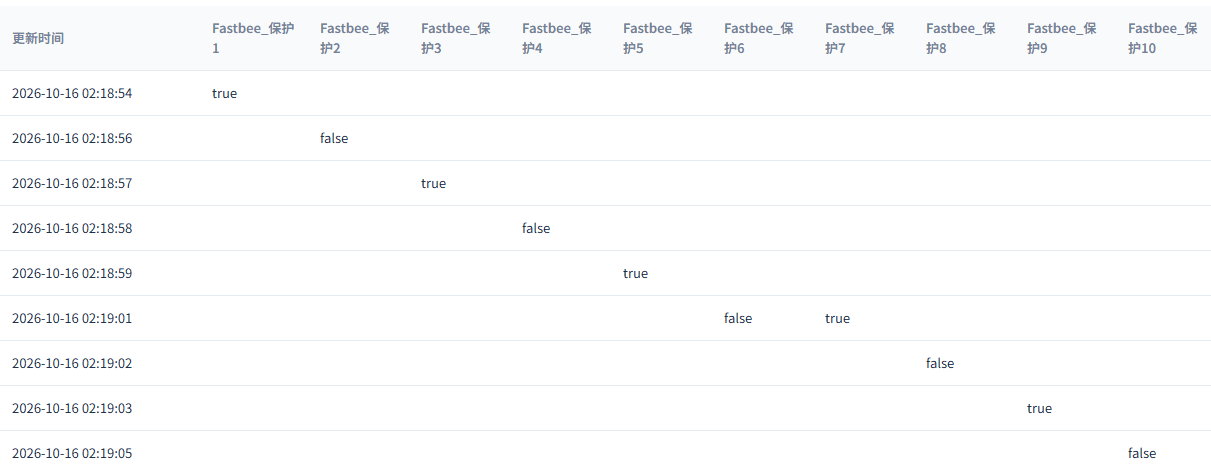

十地址各有一次样本，奇数true、偶数false；同秒不同字段会合为一行，空白列表示该行没有该字段。

43. 填写保护1控制时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写完整开始和结束日期时间。

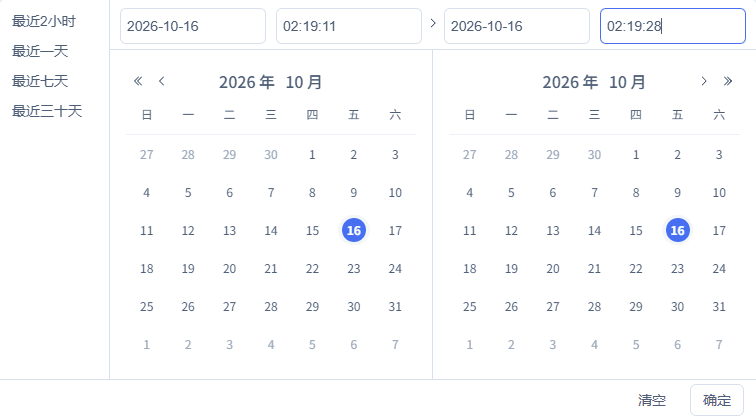

使用指定时间窗口查询对应操作记录。

截图重点说明

字段 / 控件	说明
开始时间	用于完成“填写保护1控制时间范围”。 必填 · 填写：2026-10-16 02:19:11
结束时间	用于完成“填写保护1控制时间范围”。 必填 · 填写：2026-10-16 02:19:28

44. 筛选保护1控制字段

**操作位置：*数据中心→*历史数据 操作步骤：选择本设备与保护1，核对时间条件后点击 查询。

设备、字段和完整时间范围保持一致。

截图重点说明

字段 / 控件	说明
字段	用于完成“筛选保护1控制字段”。 必填 · 填写：保护1

45. 刷新保护1控制历史

**操作位置：*数据中心→*历史数据 **操作步骤：**保持设备、字段和时间条件，点击结果区右上刷新按钮。

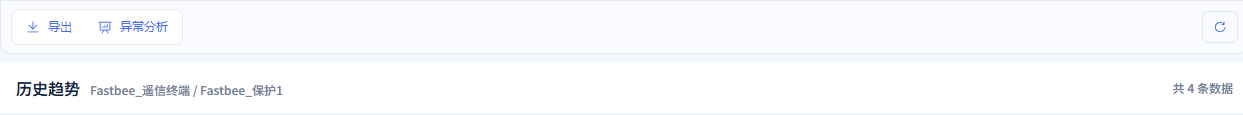

刷新后显示4行保护1记录。

46. 逐项核对保护1控制历史

**操作位置：*数据中心→历史数据→*查询结果 **操作步骤：**按时间读取四行保护1状态，并区分执行反馈与独立事件。

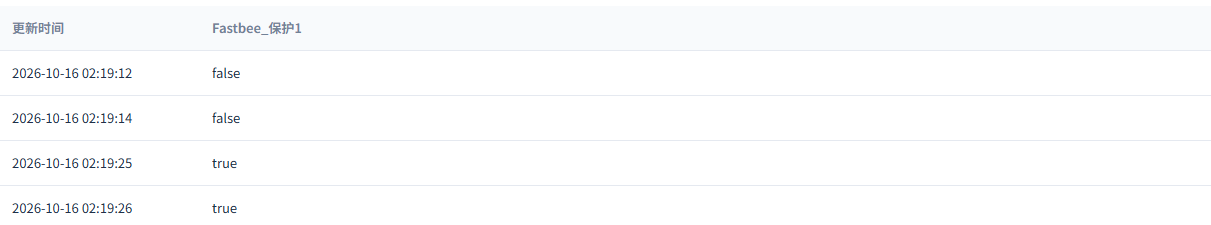

02:19:12=false、02:19:14=false、02:19:25=true、02:19:26=true；两次执行反馈各有随后独立事件。

47. 填写全站总召时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写完整开始和结束日期时间。

使用指定时间窗口查询对应操作记录。

截图重点说明

字段 / 控件	说明
开始时间	用于完成“填写全站总召时间范围”。 必填 · 填写：2026-10-16 02:20:39
结束时间	用于完成“填写全站总召时间范围”。 必填 · 填写：2026-10-16 02:20:44

48. 筛选全站总召字段

**操作位置：*数据中心→*历史数据 **操作步骤：**选择本设备与保护1至10，核对时间条件后点击 查询。

设备、字段和完整时间范围保持一致。

截图重点说明

字段 / 控件	说明
字段	用于完成“筛选全站总召字段”。 必填 · 填写：保护1～10

49. 刷新全站总召历史

**操作位置：*数据中心→*历史数据 **操作步骤：**保持设备、字段和时间条件，点击结果区右上刷新按钮。

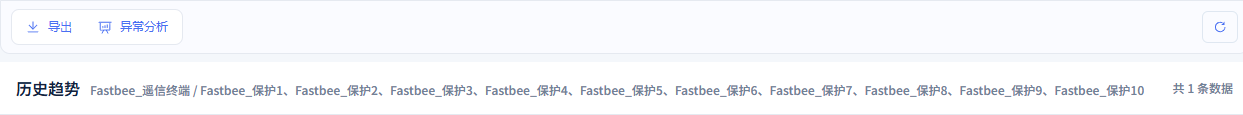

刷新后显示1行，含十个保护点字段。

50. 逐项核对全站总召历史

**操作位置：*数据中心→历史数据→*查询结果 **操作步骤：**读取02:20:40这一行的十个字段。

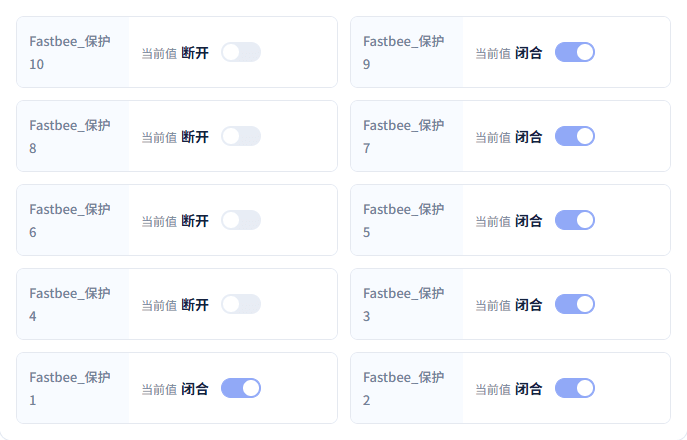

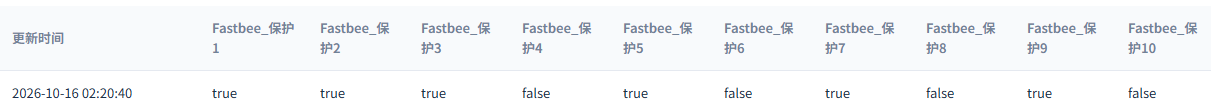

保护1、2、3、5、7、9为true；保护4、6、8、10为false，同秒的十点合为一行。

十二、停止运行并保留查询结果

保存连接配置会重新初始化演示会话计数与本地点值。平台当前值和已存历史分别核对；停止后保留的十点图不代表本地点表仍保持相同值。

51. 结束收发并保留会话

*操作位置：FMQX网页版→本篇会话 **操作步骤：断开会话并停止定时发送、自动回复；长期停用时，在连接配置关闭***自动重连后保存。

会话已断开；关闭自动重连并保存会重建演示会话，计数与本地点值按保存配置重新初始化。

截图重点说明

字段 / 控件	说明
自动重连	长期停用时关闭并保存；保存会重新初始化演示会话。 必填 · 填写：按实施方案填写 · 示例：结束时关闭

52. 最终取消发布并确认应用

**操作位置：*产品详情→*取消发布与同步详情 **操作步骤：**按前述取消发布入口停用产品，等待应用后核对同步详情。

最终取消发布已应用，生效时间2026-10-16 02:20:53。

53. 查看停止后保留的十点当前值

**操作位置：*设备详情→运行状态→*实时指标 **操作步骤：**逐项读取停止后平台显示的十个保护点。

保护1、2、3、5、7、9闭合；保护4、6、8、10断开。平台保留值与保存配置后重新初始化的本地点表分别核对。

参数来源与填写参考

产品与十点模型

字段 / 控件	填写说明
产品名称	保存本设备的十个布尔模型。 必填 · 填写：保护装置演示
建模样例	JSON只生成模型；IEC103线上使用原生FT1.2。 必填 · 填写：十个BOOLEAN字段
设备编号	与协议绑定clientId保持相同。 必填 · 填写：FastBee_IEC103TCP_Tutorial_01
模型英文名称	必填英文名称，填写后再保存权限设置。 必填 · 填写：Protection1
权限与历史	仅保护1可写；十点开启历史；true闭合、false断开。 必填 · 填写：保护1可写；十点历史 修改后须发布。

协议绑定、点映射和发布

字段 / 控件	填写说明
数据格式和传输方式	选择原生IEC103与TCP。 必填 · 填写：IEC 60870-5-103 / TCP 修改后须发布。IEC 60870-5-103 / TCP：保护装置通过原生FT1.2通信；按链路、站与FUN/INF处理。
设备绑定	clientId填本设备编号并启用，直连不填网关子设备映射。 必填 · 填写：设备编号与clientId一致 修改后须发布。
链路地址	FT1.2链路标识，两端保持一致。 必填 · 填写：1 修改后须重连。
公共地址	保护装置站地址，平台与设备保持一致。 必填 · 填写：1 修改后须重连。
FUN与INF	FUN160、INF1至10对应平台点地址40961至40970。 必填 · 填写：平台地址=FUN×256+INF
点位映射	十点类型BOOLEAN、倍率1偏移0，只有40961允许写。 必填 · 填写：BOOLEAN / 1 / 0 修改后须发布。
控制模板	CONTROL、公共地址1、40961，关联保护1并启用。 必填 · 填写：CONTROL / 1 / 40961 修改后须发布。
发布与应用	发布或取消发布后查看目标节点APPLIED。

FMQX网页版TCP保护装置

字段 / 控件	填写说明
FMQ目标Host	由设备主动连接的FMQ可达地址；本机演示为回环地址。 必填 · 填写：127.0.0.1 修改后须重连。
FMQ目标Port	FMQ的TCP监听端口，与设备目标保持一致。 必填 · 填写：8888 修改后须重连。
接入组合	选择TCP直连；网关组合需另有平台网关映射。 必填 · 填写：TCP直连 修改后须重连。TCP直连：装置以TCP客户端直连FMQ；使用本设备绑定和链路/站地址。
演示点表	十点FUN160/INF1至10，初始奇数false、偶数true；仅首点允许控制。 必填 · 填写：160 / 1～10
链路状态首帧	连接后入口可用；声明链路状态，不能代替原生执行反馈。
连接与恢复	产品应用后连接；普通断开后手动重连相同会话。 修改后须重连。
自动重连	长期停用时关闭并保存；保存会重新初始化演示会话。 必填 · 填写：结束时关闭关闭：断开后不自动连接；保持停用，需手动连接。开启：连接中断后按间隔重试；会继续尝试建立连接。

点事件与原始帧

字段 / 控件	填写说明
实际当前值	读取实际当前列或平台当前值；与右侧待发事件分别读取。
待发事件值	选择下一条事件的false或true，不代表当前实际值。 必填 · 填写：奇数true；偶数falsefalse：断开状态事件；发送本行断开状态。true：闭合状态事件；发送本行闭合状态。
上报一次ASDU1	收起证据栏后点击对应行按钮，逐点上报。
完整原始帧	按方向、时间、ASDU、原因码、FUN/INF与RII或SIN核对完整HEX。
控制后独立事件	控制后选择对应值上报一次，不保存点表来覆盖执行结果。

平台控制和总召

字段 / 控件	填写说明
首次保护1控制	写前闭合，目标false、断开。 必填 · 填写：160 / 1=false
恢复后保护1控制	写前断开，目标true、闭合。 必填 · 填写：160 / 1=true
原生执行反馈	ASDU20/COT20请求与ASDU1/COT12反馈按相同RII关联，之后另有COT1事件。
总召模板与结束	选择站址1总召；ASDU7/COT9、十点返回、ASDU8/COT10按同SIN匹配。 修改后须发布。
停止与保留	断开后停定时和自动回复；关闭自动重连后保存，再停用发布入口。 修改后须重连。

三个历史查询窗口

字段 / 控件	填写说明
设备与字段筛选	十样本和总召选择保护1至10，控制仅选保护1。
完整时间范围	按操作分别填写完整日期时间，避免混入其他记录。
历史值与合并行	同秒不同字段可合为一行；空白表示本行没有该字段。
刷新结果	保留设备、字段和时间条件，点击结果区右上刷新。

常见问题与恢复方法

看到什么现象	可能原因	先检查哪里	如何恢复
TCP会话未连接	FMQ监听、目标端点或发布状态不符	核对127.0.0.1:8888与发布应用结果	修正后手动连接同一会话，再发一个新事件。
保护点不更新	设备绑定、链路地址、公共地址或FUN/INF不一致	核对链路1、公共1、FUN160与INF1至10	先只上报一个已知点，确认对应字段再继续。
待发事件与实际当前值不同	下拉框记录下一次事件选择，实际当前值显示设备状态	读取实际当前值列及匹配RII的执行反馈	独立上报时选择当前目标值，不通过保存点表覆盖执行结果。
十个样本只显示九行	同秒不同字段被合并显示	查看02:19:01行的保护6与保护7两列	按时间和字段一起核对，不把空白列当false。
总召有反馈但点值未齐	只看到了提交或结束提示	检查十点返回与十字段历史结果	保持当前命令结束后再排查点表，避免连续重复总召。
保存配置后计数和点值变化	演示会话按保存的连接与初始点表重新初始化	分别查看本地点表、平台当前值和历史	按保存后的配置重新连接并发送新状态，再执行下一次控制。
