JSON 数组与 TCP 终端接入

本文依据已有操作手册整理为线上操作参考。原文标为预期或未执行的操作，仍须按实际环境验证。

逐项核对本篇指定收发、独立属性、历史和停止恢复；收发后另行检查当前发布同步。

**开始前准备：**具有产品、设备、模型、发布、控制与历史权限；本地应用、单节点FMQ和FMQX网页版可用，本设备连接参数已获取

开始前先了解

本篇使用TCP与JSON数组，验证温度上报、设定控制、独立状态上报、历史数据和停止恢复。

首次配置图沿用原稿教学，本轮复用保留的产品、设备与会话。连接参数和现有订阅是收发结束后的只读核对，没有重新导入、保存或订阅。

本轮样本在先，当前发布同步补验在后；两段证据分别说明。当前发布后的完整业务复验仍待进行，不能据此宣称这份草稿已全部验收。

FMQX网页版用于演示设备收发与执行回复；实物是否实际动作仍需设备侧确认。

复制模板前先替换这些参数

本篇代码使用普通模板名；截图保留实际历史资源。请先完成以下核对，再保存为UTF-8文件或发送报文。

• JSON数组元素id是属性标识，同一属性始终保持相同；只修改value，不给每条消息更换属性id。
• temperature、setpoint分别是温度与设定温度的模板属性标识；首次生成物模型可沿用，复用已有产品时须替换为该产品真实标识，并同步修改所有报文和initialState键。
• demo-device是设备编号模板。将clientId中的设备编号、每个收发主题中的设备编号和TCP上报的clientId一起替换为平台该设备编号；MQTT身份中的产品号、租户号也须替换为当前设备连接参数。
• 连接文件中的host、port及监听方向须改为当前环境实际地址；127.0.0.1表示运行FMQX的本机。涉及MQTT时同步核对产品号、用户名、订阅主题和responseRoute，密码仅在连接页面安全填写。
• 分组、会话及订阅id是导入文件内部引用；如需改名，groupId必须与对应分组id一致。先核对再导入，不要在保留会话上重复创建同名连接。
• 代码块是按既有无密码资产或原代码改写的客户模板，尚未证明本版模板已成功导入。历史截图、发送时间和业务通过范围仍以各步骤记录为准；不要将模板名当作旧证据中的实际资源名。

一、首次创建与配置示例

已有本篇资源时直接复用，不重复创建。以下八步保留原稿首次配置的截图与边界。

向导对象样例json

{

  "temperature": 20,

  "setpoint": 30

}

先生成两个字段，再改正式JSON数组/TCP。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

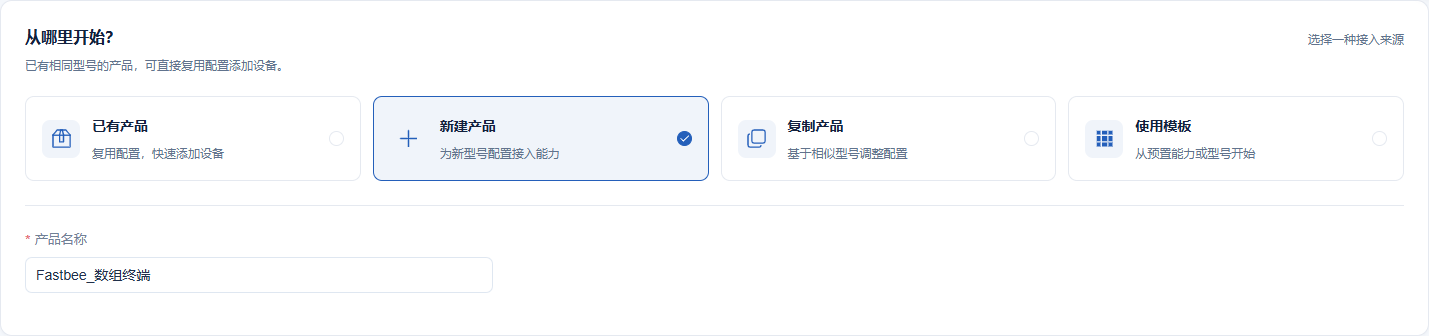

1. 首次配置 · 示例：选择新建独立产品

**操作位置：*物联网→设备接入→*接入来源 操作步骤：选择新建产品，填写本篇名称；再次验收直接复用保留产品。

本图补拍创建入口；没有重复提交创建，后续设备与历史沿用本篇资源。

截图重点说明

字段 / 控件	说明
接入来源	本篇新建独立产品，复验直接复用保留资源。 必填 · 填写：新建产品
产品／设备名称	使用简短业务名定位本篇产品和设备。 必填 · 填写：FastBee_数组终端

**预期结果（未执行）：**历史截图所示：本图补拍创建入口；没有重复提交创建，后续设备与历史沿用本篇资源。 **风险与恢复：**核对本篇身份、格式和参数后重新准备。

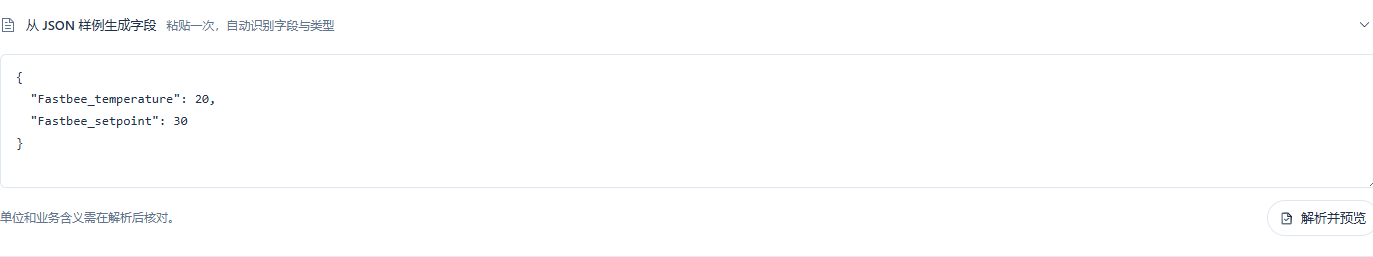

2. 首次配置 · 示例：用对象样例生成两字段

**操作位置：*设备接入→*采集数据 **操作步骤：**填写下方对象样例并解析，核对温度和设定。

本图只复拍表单；创建后正式改为JSON数组与TCP。

截图重点说明

字段 / 控件	说明
向导JSON对象样例	先从对象生成两个字段，再在产品详情改JSON数组/TCP。 必填 · 填写：{"FastBee_temperature":20,"FastBee_setpoint":30}

**预期结果（未执行）：**历史截图所示：本图只复拍表单；创建后正式改为JSON数组与TCP。

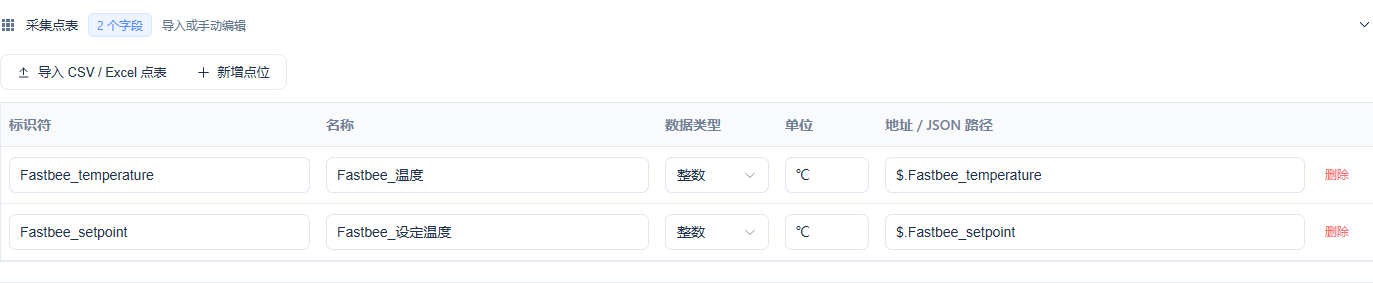

3. 首次配置 · 示例：核对字段、整数和单位

**操作位置：*设备接入→*采集字段 **操作步骤：**检查两字段标识、整数类型、℃和路径。

两个属性一一对应。

截图重点说明

字段 / 控件	说明
字段、类型、单位与路径	两整数属性一一对应，℃。 必填 · 填写：FastBee_temperature、FastBee_setpoint；整数；℃

**预期结果（未执行）：**历史截图所示：两个属性一一对应。

4. 首次配置 · 示例：填写独立设备标识

**操作位置：*设备接入→*添加设备 **操作步骤：**填写设备编号和名称。

上报clientId始终与本设备编号一致。

截图重点说明

字段 / 控件	说明
设备标识	与每次上报clientId一致，不能用FMQX会话id替代。 必填 · 填写：FastBee_ArrayTCP_Tutorial_01
产品／设备名称	使用简短业务名定位本篇产品和设备。 必填 · 填写：FastBee_数组终端

**预期结果（未执行）：**历史截图所示：上报clientId始终与本设备编号一致。 **风险与恢复：**停止重复指令，核对本篇身份、格式、模型和实际收发；恢复后先上报状态。

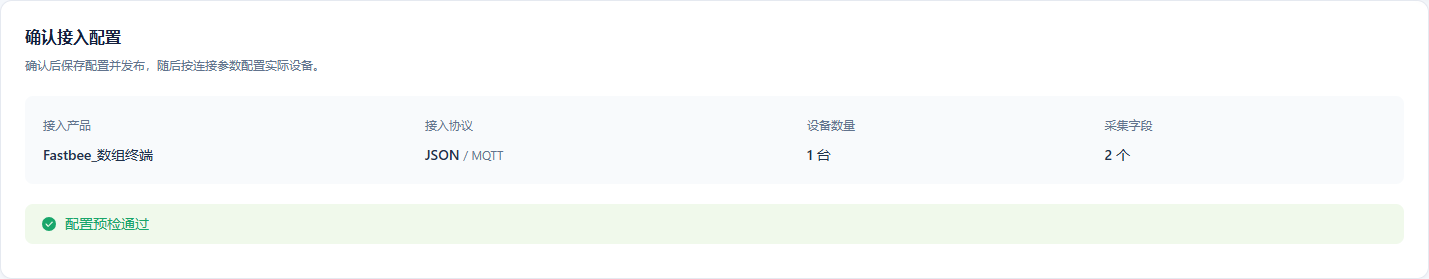

5. 首次配置 · 示例：核对初始接入概况

**操作位置：*设备接入→*确认接入配置 操作步骤：核对1台、2字段后创建。

真实初始JSON/MQTT，下一步改为正式JSON数组/TCP。

截图重点说明

字段 / 控件	说明
初始接入概况	1台、2字段，向导初始JSON/MQTT，之后改正式格式。 必填 · 填写：1台、2字段

**预期结果（未执行）：**历史截图所示：真实初始JSON/MQTT，下一步改为正式JSON数组/TCP。

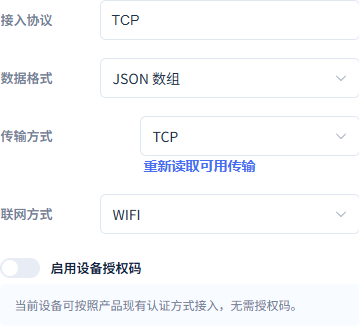

6. 首次配置 · 示例：选择正式JSON数组与TCP

*操作位置：产品管理→产品信息 操作步骤：****数据格式选JSON数组、**传输方式***TCP，保存。

正式JSON_ARRAY/TCP；WIFI是联网方式，不是协议入口。

截图重点说明

字段 / 控件	说明
数据格式	本篇正式JSON数组。其它格式属于独立场景。 必填 · 填写：JSON 数组
传输方式	选择TCP，设备主动连接FMQ监听入口，不使用MQTT主题。 必填 · 填写：TCP
联网方式	保持本篇WIFI，不把它当作TCP入口配置。 必填 · 填写：WIFI

**预期结果（未执行）：**历史截图所示：正式JSON_ARRAY/TCP；WIFI是联网方式，不是协议入口。

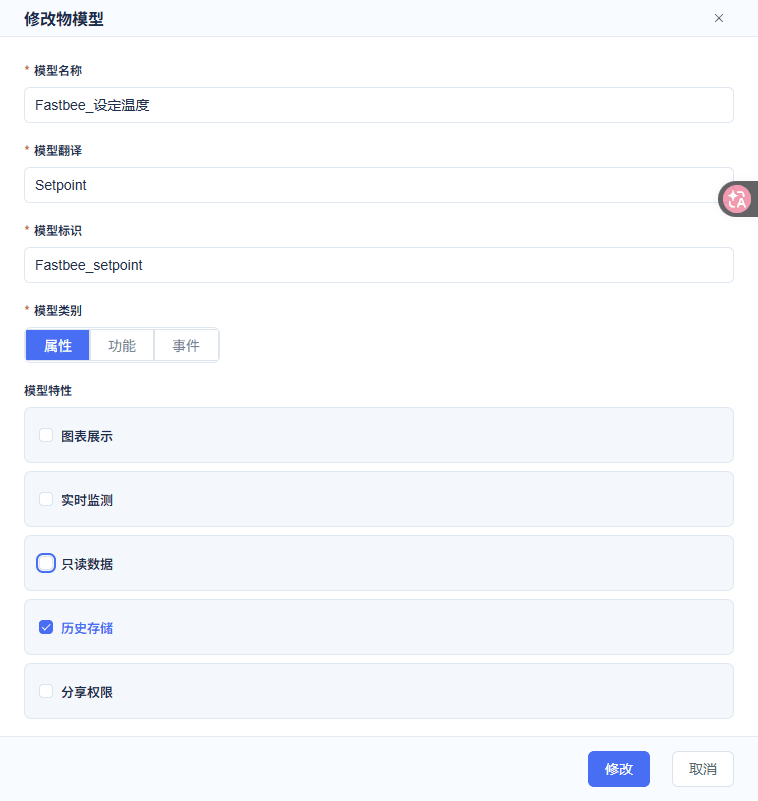

7. 首次配置 · 示例：保存可写设定与历史

**操作位置：*产品管理→功能定义→*设定 **操作步骤：**补Setpoint，取消只读，历史开启，修改保存。

设定16～35℃、步长1，可写且历史开启。

截图重点说明

字段 / 控件	说明
模型翻译	补齐英文名称后修改保存。 必填 · 填写：Temperature／Setpoint
模型标识	data数组元素id必须与标识逐字一致。 必填 · 填写：FastBee_temperature／FastBee_setpoint
模型类别	两者均为属性。 必填 · 填写：属性
只读数据	温度勾选，设定取消。 必填 · 填写：温度只读；设定可写
历史存储	两属性开启。 必填 · 填写：勾选
图表展示／实时监测	温度开启，设定关闭。 必填 · 填写：温度开、设定关
分享权限	本篇保持所在租户范围。 必填 · 填写：不勾选
整数范围、单位、步长	温度-40～100℃，设定16～35℃，步长1，公式留空。 必填 · 填写：整数；℃；步长1
修改／取消	修改保存；取消不提交。 必填 · 填写：修改

**预期结果（未执行）：**历史截图所示：设定16～35℃、步长1，可写且历史开启。

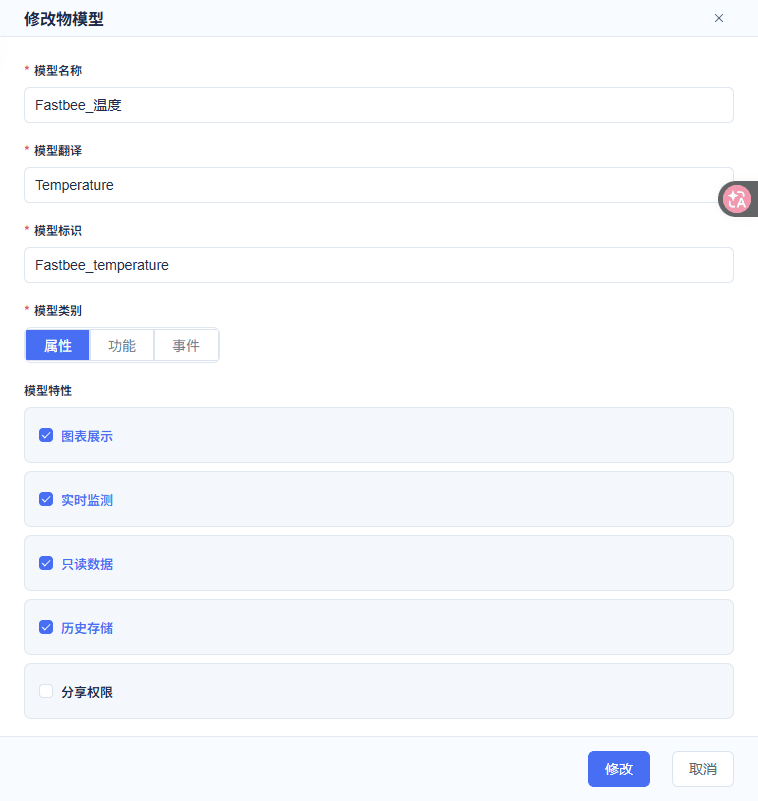

8. 首次配置 · 示例：保存只读温度与历史

**操作位置：*产品管理→功能定义→*温度 **操作步骤：**补Temperature，保持只读和历史，修改保存。

温度-40～100℃，图表和实时监测开启。

截图重点说明

字段 / 控件	说明
模型翻译	补齐英文名称后修改保存。 必填 · 填写：Temperature／Setpoint
只读数据	温度勾选，设定取消。 必填 · 填写：温度只读；设定可写
历史存储	两属性开启。 必填 · 填写：勾选
图表展示／实时监测	温度开启，设定关闭。 必填 · 填写：温度开、设定关
分享权限	本篇保持所在租户范围。 必填 · 填写：不勾选
整数范围、单位、步长	温度-40～100℃，设定16～35℃，步长1，公式留空。 必填 · 填写：整数；℃；步长1
修改／取消	修改保存；取消不提交。 必填 · 填写：修改

**预期结果（未执行）：**历史截图所示：温度-40～100℃，图表和实时监测开启。

二、复用并核对设备会话

**首次导入配置模板（不含密码）**json

{

  "schemaVersion": 3,

  "groups": [

    {

      "id": "tutorial_demo-device",

      "name": "数组TCP教程",

      "sortOrder": 55,

      "isSystem": false

    }

  ],

  "sessions": [

    {

      "id": "import_demo-device",

      "groupId": "tutorial_demo-device",

      "name": "数组终端",

      "protocol": "TCP",

      "transport": "TCP",

      "host": "127.0.0.1",

      "port": 8888,

      "clientId": "demo-device",

      "autoReconnect": false,

      "tcpLineMode": false,

      "jsonDevice": {

        "format": "JSON_ARRAY",

        "responseRoute": "",

        "initialState": {

          "temperature": 29,

          "setpoint": 30

        }

      }

    }

  ]

}

本轮未重新导入；密码由授权人员在设备连接参数中获取并安全填写，不写入手册。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

9. 首次配置 · 示例：导入本篇会话

**操作位置：*FMQX网页版→配置文件→*导入配置 **操作步骤：**首次使用时打开导入入口选择配置文件；已有本篇会话时直接复用。

使用数组TCP教程独立分组和会话，不借用MQTT会话。

截图重点说明

字段 / 控件	说明
配置文件／导入配置	导入不含凭据的本篇UTF-8配置。 必填 · 填写：数组TCP教程／数组终端

**预期结果（未执行）：**历史入口图用于说明位置；本次会话参数在下一步单独核对。 **风险与恢复：**停止重复发送，核对本篇设备身份、数据格式和目标地址；恢复连接后先独立上报当前状态，再决定是否重新控制。

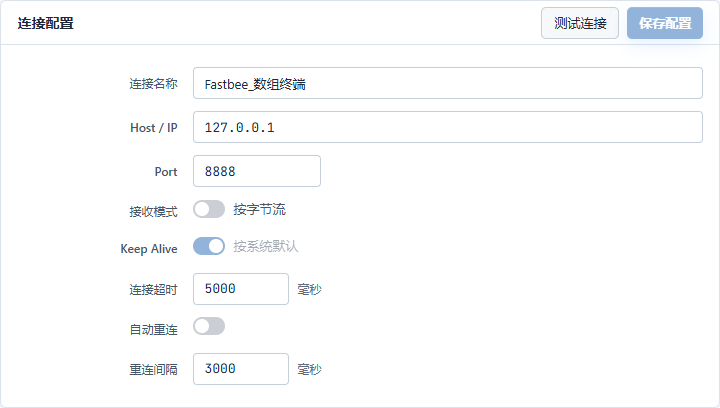

10. 核对当前连接参数

**操作位置：*FMQX网页版→本篇会话→*连接配置 **操作步骤：**打开连接配置，核对名称、地址、端口和设备身份。

本篇TCP连接参数与接收模式

截图重点说明

字段 / 控件	说明
Host / IP	FMQ服务端监听地址；127.0.0.1仅用于同机。 必填 · 填写：按实施方案填写 · 示例：127.0.0.1
Port	FMQ的TCP监听端口，不是设备本地端口。 必填 · 填写：按实施方案填写 · 示例：8888
Keep Alive	按系统默认，TCP保活不等于设备业务心跳。 必填 · 填写：按实施方案填写 · 示例：按系统默认
连接超时	连接等待上限，单位毫秒。 必填 · 填写：按实施方案填写 · 示例：5000毫秒
自动重连／重连间隔	本篇关闭自动重连，保留间隔3000毫秒，手工验证恢复。 必填 · 填写：按实施方案填写 · 示例：关闭；3000毫秒
会话名称	按本篇名称定位，避免串用其他会话。 必填 · 填写：FastBee_数组终端
地址与端口	本轮本机FMQ入口，其他环境由管理员提供。 必填 · 填写：127.0.0.1:8888
设备身份	必须对应本篇产品及设备。 必填 · 填写：FastBee_ArrayTCP_Tutorial_01

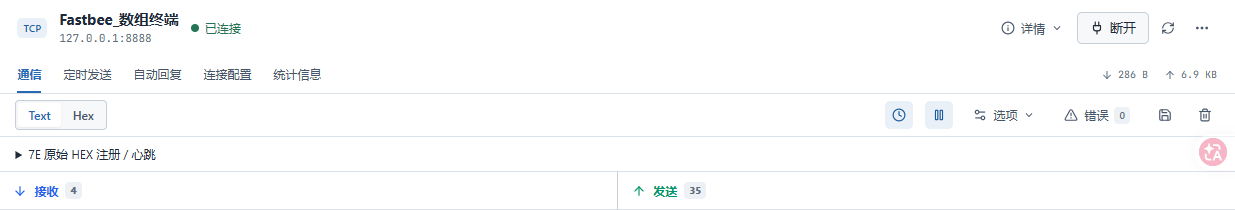

11. 连接本篇设备会话

**操作位置：*FMQX网页版→*本篇会话标题栏 **操作步骤：**点击连接并等待已连接。

恢复本篇独立设备会话

截图重点说明

字段 / 控件	说明
会话	仅连接本篇保留会话。 必填 · 填写：FastBee_数组终端

三、上报61到70十个样本

首条完整报文json

{"clientId":"demo-device",

 "data":[{"id":"temperature","value":61},

 {"id":"setpoint","value":30}]}

随后只依次修改温度61到70，设定保持30；数组元素id保持不变。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

12. 准备第一条61／30样本

**操作位置：*FMQX网页版→本篇会话→*发送内容 **操作步骤：**在发送框填入本节第一条完整报文。

独立属性上报：61、30

截图重点说明

字段 / 控件	说明
首条报文	完整JSON不得省略顶层结构或设备身份。 必填 · 填写：{"clientId":"FastBee_ArrayTCP_Tutorial_01", "data":[{"id":"FastBee_temperature","value":61}, {"id":"FastBee_setpoint","value":30}]}

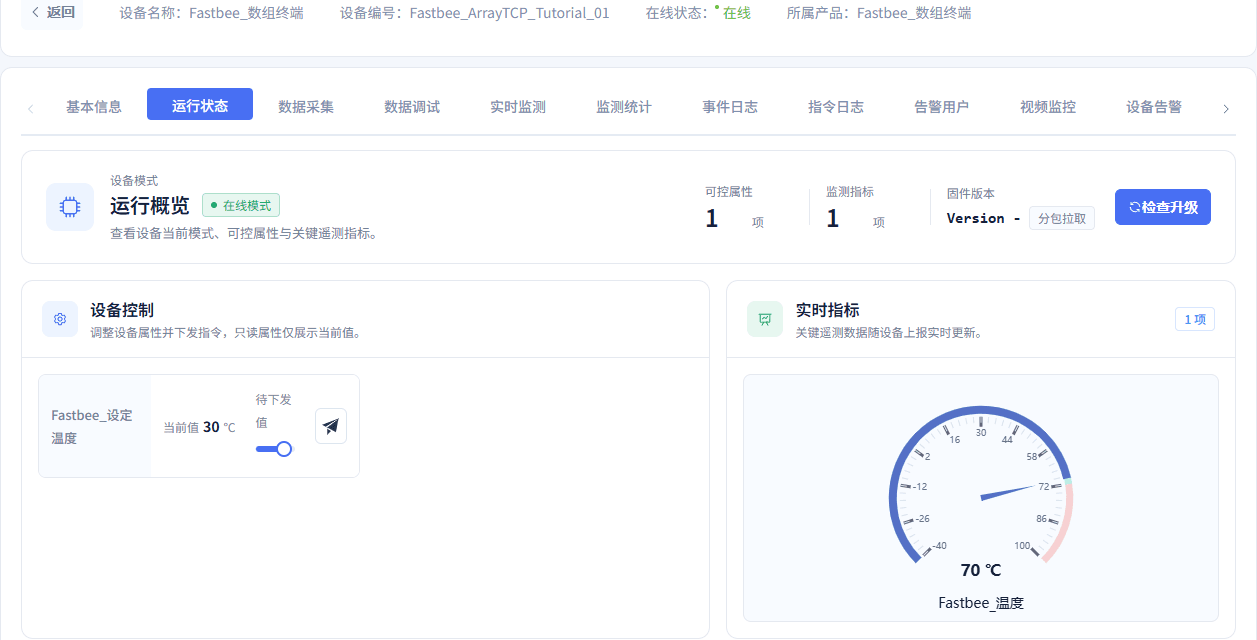

13. 发送并核对十个温度样本

**操作位置：*FMQX网页版发送内容；平台设备详情→*运行状态 操作步骤：依次发送温度61到70、设定30的十条样本，完成后查看本篇设备当前值。

十个温度61至70上报后的实时值

截图重点说明

字段 / 控件	说明
当前值	来自人工独立属性状态，不以滑块待发目标代替。 必填 · 填写：按实施方案填写 · 示例：32；最终34
温度顺序	设定保持30；数组元素id固定为对应属性标识，仅按序修改温度value。 必填 · 填写：61、62、63、64、65、66、67、68、69、70
样本时间	上海时间；复验时记录新窗口。 必填 · 填写：2026-10-15 23:17:51 ～ 2026-10-15 23:18:13

当前值只能显示最后状态；十个样本是否完整还要结合后面的实际历史逐行核对。

四、下发32并独立上报

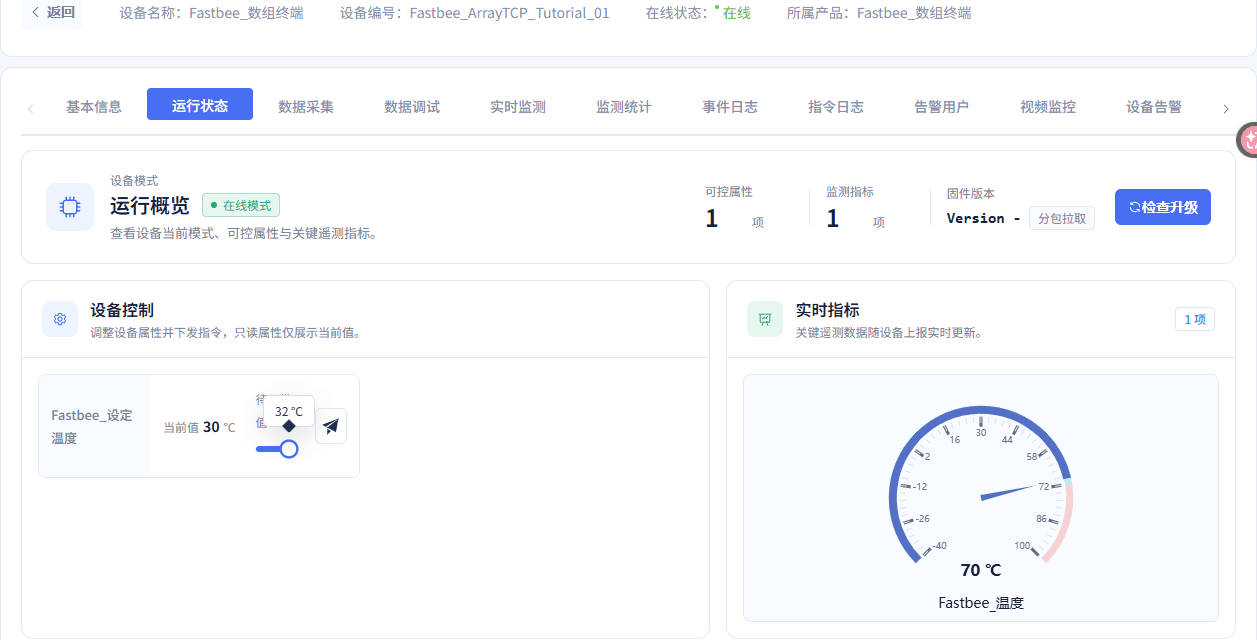

14. 下发目标32

**操作位置：*平台设备详情→运行状态→*设定 操作步骤：将设定目标调整为32，核对浮层后发送一次。

待下发设定32℃

截图重点说明

字段 / 控件	说明
待发目标	核对浮层，不把当前值当作待发目标。 必填 · 填写：32

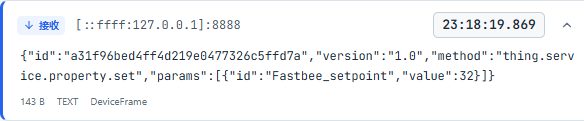

15. 核对32命令真实收到

**操作位置：*FMQX网页版→本篇会话→*接收记录 操作步骤：展开32命令，核对目标值、消息id和报文结构。

设备收到设定32的同编号指令

截图重点说明

字段 / 控件	说明
真实接收记录	核对完整params数组、命令id和目标值。 必填 · 填写：按实施方案填写 · 示例：32／34；143字节
本次命令id	后续演示回复必须对应同一id。 必填 · 填写：a31f96bed4ff4d219e0477326c5ffd7a
目标值	以设备接收报文为准。 必填 · 填写：32

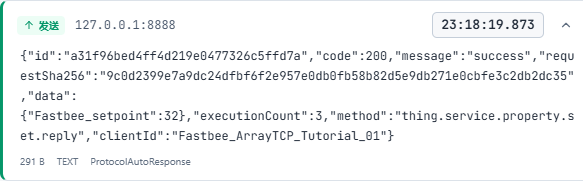

16. 核对32演示回复

**操作位置：*FMQX网页版→本篇会话→*发送记录 **操作步骤：**展开同id演示回复，核对成功码、目标值和执行计数。

同编号应答，设定32，累计执行3次

截图重点说明

字段 / 控件	说明
FMQX演示自动回复	核对同id、code200、data、请求摘要及实际执行计数；每次增量1，不证明实物动作。 必填 · 填写：按实施方案填写 · 示例：32：2→3；34：3→4
执行计数	使用本轮实际基线，不能把累计值当作本次执行次数。 必填 · 填写：2 → 3
命令id	与实收记录相同。 必填 · 填写：a31f96bed4ff4d219e0477326c5ffd7a

独立29／32属性上报json

{"clientId":"demo-device",

 "data":[{"id":"temperature","value":29},

 {"id":"setpoint","value":32}]}

这是新的属性消息，与下行演示回复分别核对。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

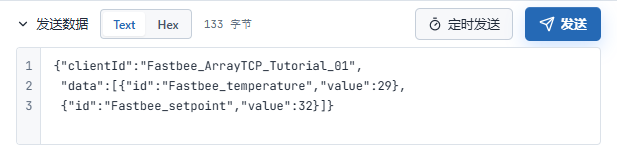

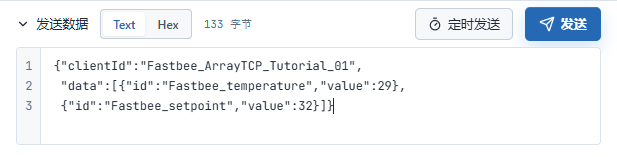

17. 独立上报29／32

**操作位置：*FMQX网页版→本篇会话→*发送内容 **操作步骤：**填入本节独立属性报文并发送一次：温度29、设定32。

独立属性上报：29、32

截图重点说明

字段 / 控件	说明
独立属性报文	使用JSON数组属性上报结构；数组元素id固定为物模型标识，value填写本次实际状态。 必填 · 填写：{"clientId":"FastBee_ArrayTCP_Tutorial_01", "data":[{"id":"FastBee_temperature","value":29}, {"id":"FastBee_setpoint","value":32}]}

18. 核对平台当前29／32

**操作位置：*平台设备详情→*运行状态 **操作步骤：**刷新并核对本篇设备温度和设定。

独立状态回报后平台当前32℃

截图重点说明

字段 / 控件	说明
当前值	来自人工独立属性状态，不以滑块待发目标代替。 必填 · 填写：按实施方案填写 · 示例：32；最终34
当前状态	不是待发送滑块目标。 必填 · 填写：温度29；设定32

本轮执行计数由2增至3；累计值不代表本次多次执行。

五、停止恢复后验证34

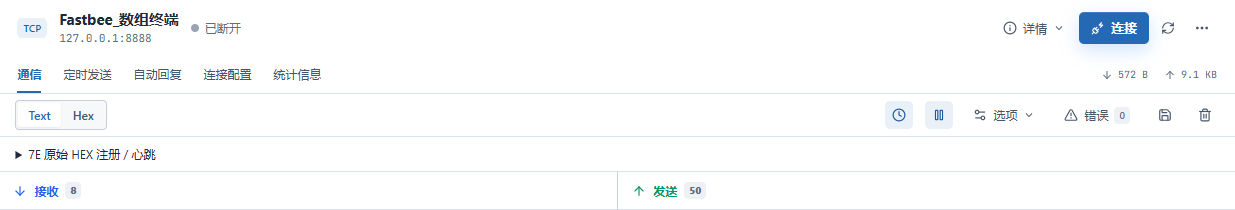

19. 停止本轮会话

**操作位置：*FMQX网页版→*本篇会话标题栏 **操作步骤：**停止发送并断开本篇会话。

本篇会话已断开，配置和数据保留

截图重点说明

字段 / 控件	说明
停止并保留资源	结束只断开和停止发送，保留业务资源和历史。 必填 · 填写：按实施方案填写 · 示例：已断开；最后29／34

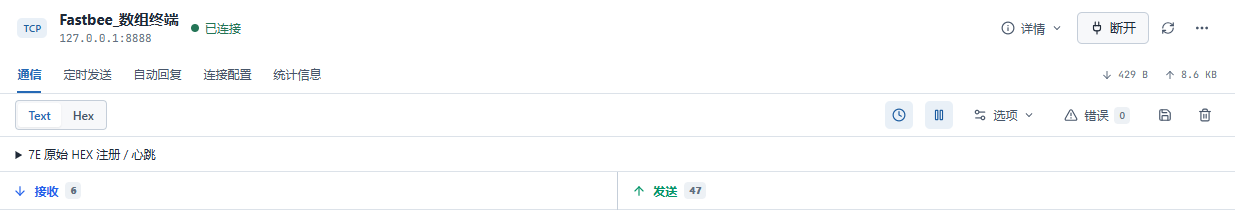

20. 恢复同一设备会话

**操作位置：*FMQX网页版→*本篇保留会话 **操作步骤：**重新连接本篇会话，等待已连接。

恢复本篇原身份连接

恢复后的独立29／32属性上报json

{"clientId":"demo-device",

 "data":[{"id":"temperature","value":29},

 {"id":"setpoint","value":32}]}

恢复后的新属性消息不复用下行id。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

21. 恢复后独立上报29／32

**操作位置：*FMQX网页版→本篇会话→*发送内容 **操作步骤：**发送恢复后的独立属性报文，温度29、设定32。

独立属性上报：29、32

截图重点说明

字段 / 控件	说明
恢复属性报文	重新发送实际属性状态；数组元素id保持为对应属性标识。 必填 · 填写：{"clientId":"FastBee_ArrayTCP_Tutorial_01", "data":[{"id":"FastBee_temperature","value":29}, {"id":"FastBee_setpoint","value":32}]}

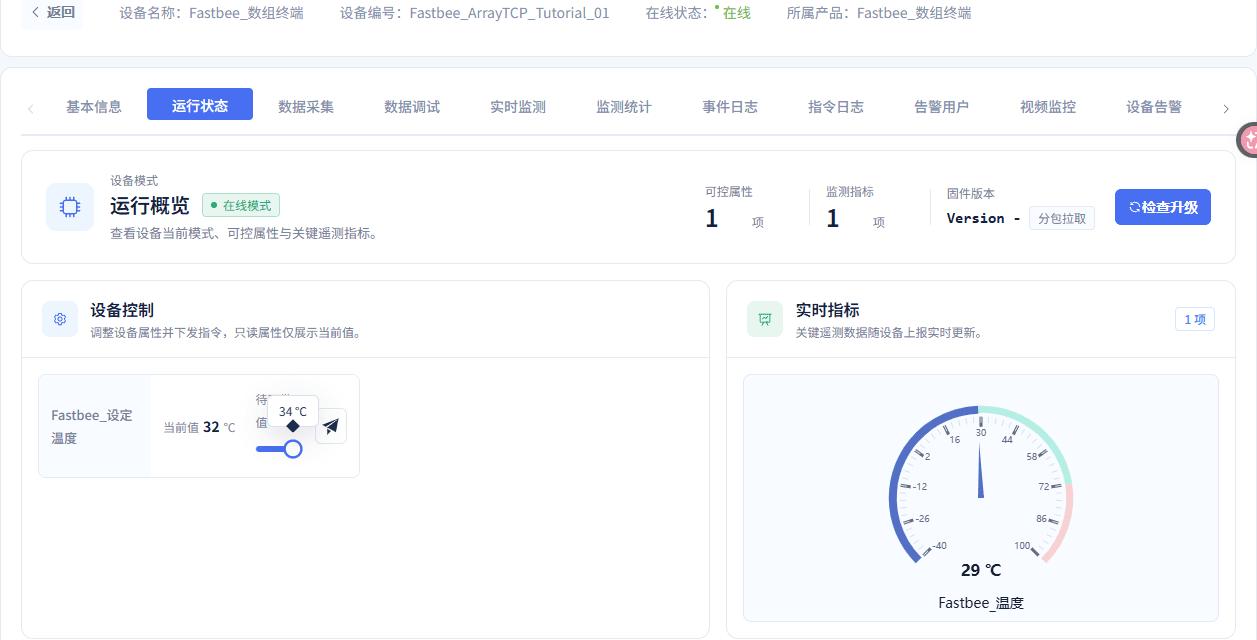

22. 下发恢复后的目标34

**操作位置：*平台设备详情→运行状态→*设定 操作步骤：将目标调整为34，核对浮层后发送一次。

待下发设定34℃

截图重点说明

字段 / 控件	说明
待发目标	不要把当前值32写成待发目标。 必填 · 填写：34

23. 核对34命令真实收到

**操作位置：*FMQX网页版→本篇会话→*接收记录 **操作步骤：**展开34命令并核对目标值和同次消息id。

设备实收设定34

截图重点说明

字段 / 控件	说明
真实接收记录	核对完整params数组、命令id和目标值。 必填 · 填写：按实施方案填写 · 示例：32／34；143字节
本次命令id	后续演示回复使用同一id。 必填 · 填写：7d1f54234a26499bbe055b4604c34dcf

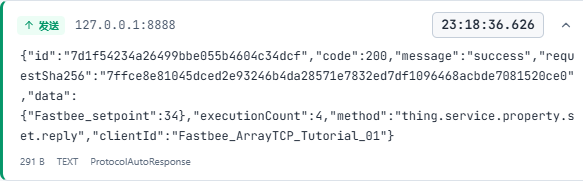

24. 核对34演示回复

**操作位置：*FMQX网页版→本篇会话→*发送记录 **操作步骤：**展开同id演示回复，核对成功码、目标值和执行计数。

同编号应答，设定34，累计执行4次

截图重点说明

字段 / 控件	说明
FMQX演示自动回复	核对同id、code200、data、请求摘要及实际执行计数；每次增量1，不证明实物动作。 必填 · 填写：按实施方案填写 · 示例：32：2→3；34：3→4
执行计数	使用本轮实际基线，不能把累计值当作本次执行次数。 必填 · 填写：3 → 4
命令id	与实收记录相同。 必填 · 填写：7d1f54234a26499bbe055b4604c34dcf

独立29／34属性上报json

{"clientId":"demo-device",

 "data":[{"id":"temperature","value":29},

 {"id":"setpoint","value":34}]}

用新属性消息上报最终状态。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

25. 独立上报29／34

**操作位置：*FMQX网页版→本篇会话→*发送内容 **操作步骤：**填入本节独立属性报文并发送一次：温度29、设定34。

独立属性上报：29、34

截图重点说明

字段 / 控件	说明
独立属性报文	使用JSON数组属性上报结构；数组元素id固定为物模型标识，value填写本次实际状态。 必填 · 填写：{"clientId":"FastBee_ArrayTCP_Tutorial_01", "data":[{"id":"FastBee_temperature","value":29}, {"id":"FastBee_setpoint","value":34}]}

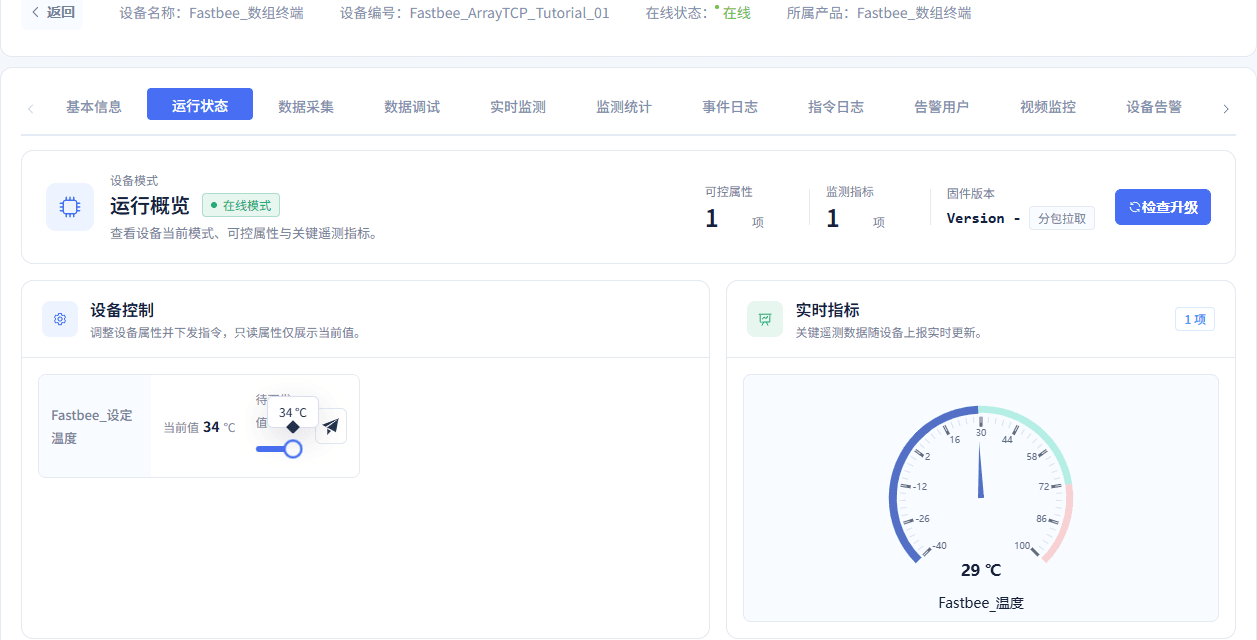

26. 核对平台当前29／34

**操作位置：*平台设备详情→*运行状态 **操作步骤：**刷新并核对本篇设备温度和设定。

独立状态回报后平台当前34℃

截图重点说明

字段 / 控件	说明
当前值	来自人工独立属性状态，不以滑块待发目标代替。 必填 · 填写：按实施方案填写 · 示例：32；最终34
当前状态	不是待发送滑块目标。 必填 · 填写：温度29；设定34

本轮34执行计数由3增至4，本次只增加1。

六、查询并刷新历史数据

温度窗口：2026-10-15 23:17:51 ～ 2026-10-15 23:18:13。设定窗口：2026-10-15 23:18:18 ～ 2026-10-15 23:18:42。以下均为上海时间。

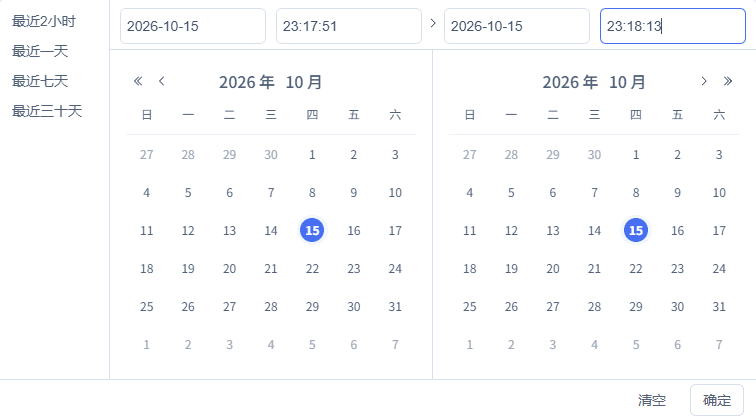

27. 设置温度完整查询时间

**操作位置：*数据中心→历史数据→*日期与起止时间 **操作步骤：**打开日期面板，填写温度完整起止时间并确认。

完整日期与起止时间：2026-10-15 23:17:51至2026-10-15 23:18:13

截图重点说明

字段 / 控件	说明
日期与起止时间	填写本轮实际完整日期时间：温度2026-10-15 23:17:51 ～ 2026-10-15 23:18:13；设定2026-10-15 23:18:18 ～ 2026-10-15 23:18:42；其他复验须改用该次实际窗口。 必填 · 填写：按实施方案填写 · 示例：温度2026-10-15 23:17:51 ～ 2026-10-15 23:18:13；设定2026-10-15 23:18:18 ～ 2026-10-15 23:18:42
完整起止时间	再次复验应使用该次实际发送窗口。 必填 · 填写：2026-10-15 23:17:51 ～ 2026-10-15 23:18:13

28. 选择本设备与温度字段

**操作位置：*数据中心→历史数据→*筛选条件 **操作步骤：**选择FastBee_数组终端的温度字段并查询。

核对本篇设备、属性和时间范围后查询

截图重点说明

字段 / 控件	说明
设备与字段	选择本篇数组终端的温度或设定。 必填 · 填写：FastBee_数组终端；温度

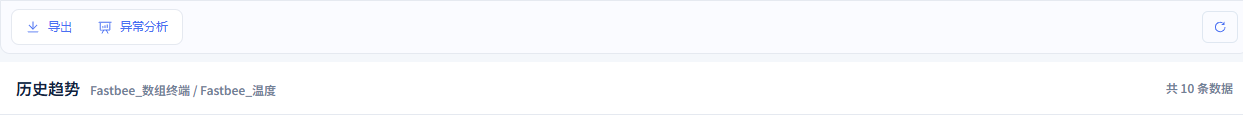

29. 刷新温度查询

**操作位置：*数据中心→历史数据→*刷新 **操作步骤：**点击刷新并等待加载完成；若筛选条件被清空，恢复同一设备、字段及完整窗口后重查。

刷新并重新查询本篇历史

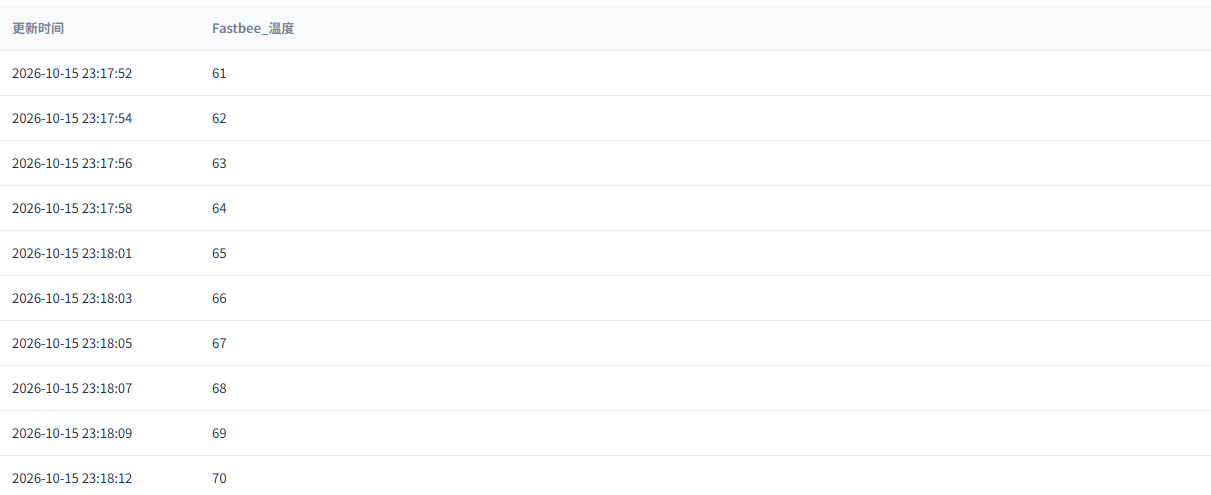

30. 核对温度历史结果

**操作位置：*数据中心→历史数据→*结果表格 **操作步骤：**读取刷新后的温度历史结果并逐行核对。

刷新后核对本篇实际历史记录

截图重点说明

字段 / 控件	说明
设备与字段	选择本篇数组终端的温度或设定。 必填 · 填写：按实施方案填写 · 示例：FastBee_数组终端；温度／设定
结果顺序	以本轮窗口内的实际表格为准。 必填 · 填写：61、62、63、64、65、66、67、68、69、70

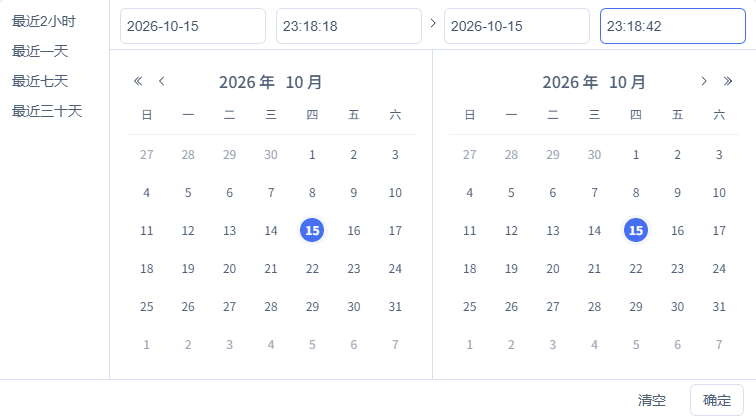

31. 设置设定完整查询时间

**操作位置：*数据中心→历史数据→*日期与起止时间 **操作步骤：**打开日期面板，填写设定完整起止时间并确认。

完整日期与起止时间：2026-10-15 23:18:18至2026-10-15 23:18:42

截图重点说明

字段 / 控件	说明
日期与起止时间	填写本轮实际完整日期时间：温度2026-10-15 23:17:51 ～ 2026-10-15 23:18:13；设定2026-10-15 23:18:18 ～ 2026-10-15 23:18:42；其他复验须改用该次实际窗口。 必填 · 填写：按实施方案填写 · 示例：温度2026-10-15 23:17:51 ～ 2026-10-15 23:18:13；设定2026-10-15 23:18:18 ～ 2026-10-15 23:18:42
完整起止时间	再次复验应使用该次实际发送窗口。 必填 · 填写：2026-10-15 23:18:18 ～ 2026-10-15 23:18:42

32. 选择本设备与设定字段

**操作位置：*数据中心→历史数据→*筛选条件 **操作步骤：**选择FastBee_数组终端的设定字段并查询。

核对本篇设备、属性和时间范围后查询

截图重点说明

字段 / 控件	说明
设备与字段	选择本篇数组终端的温度或设定。 必填 · 填写：FastBee_数组终端；设定

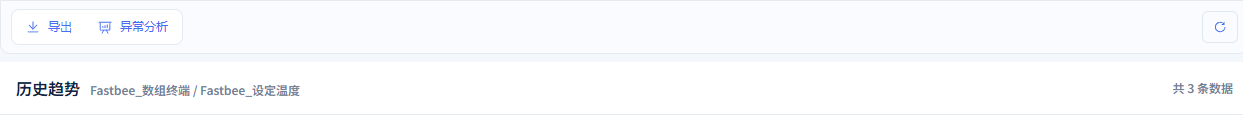

33. 刷新设定查询

**操作位置：*数据中心→历史数据→*刷新 **操作步骤：**点击刷新并等待加载完成；若筛选条件被清空，恢复同一设备、字段及完整窗口后重查。

刷新并重新查询本篇历史

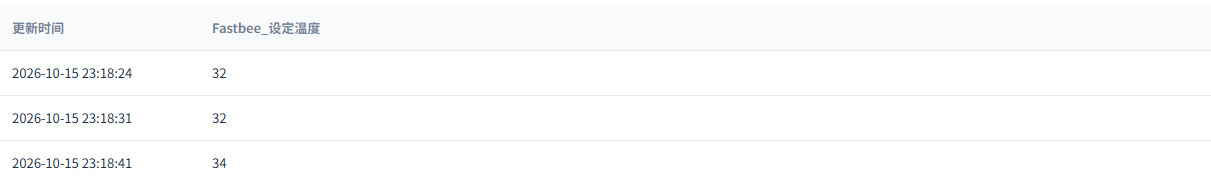

34. 核对设定历史结果

**操作位置：*数据中心→历史数据→*结果表格 **操作步骤：**读取刷新后的设定历史结果并逐行核对。

刷新后核对本篇实际历史记录

截图重点说明

字段 / 控件	说明
设备与字段	选择本篇数组终端的温度或设定。 必填 · 填写：按实施方案填写 · 示例：FastBee_数组终端；温度／设定
结果顺序	以本轮窗口内的实际表格为准。 必填 · 填写：32、32、34

设定历史三条依次是首次32控制后的状态、恢复后的32状态、34控制后的状态。三条都是独立属性历史；演示回复不能代替它们。

七、结束并保留本篇资源

35. 结束收发并保留资源

**操作位置：*FMQX网页版→*本篇会话 **操作步骤：**结束发送并断开会话。

本篇会话已断开，配置和数据保留

截图重点说明

字段 / 控件	说明
停止并保留资源	结束只断开和停止发送，保留业务资源和历史。 必填 · 填写：按实施方案填写 · 示例：已断开；最后29／34

再次复验记录新的发送时间，数组元素id仍使用固定属性标识，按实际执行次数基线判断每次增量，不重复沿用旧结论。

八、收发后的发布同步补验

以下四步发生在上述收发之后，用于核对当前发布、页面自动更新、节点应用与手动刷新。新快照后的设备收发和历史闭环尚待重新验证。

36. 收发后补验：确认发布产品

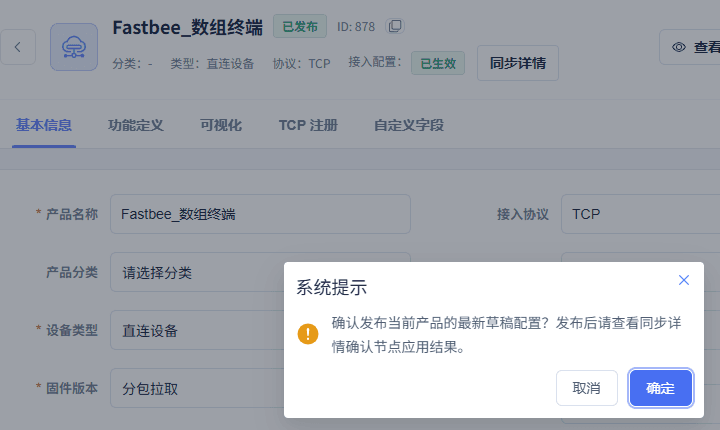

**操作位置：*产品管理→本篇产品→*发布确认 **操作步骤：**确认当前产品后点击确定发布。

原截图保留本篇产品名称、ID和完整发布确认框。

截图重点说明

字段 / 控件	说明
当前产品	只操作本篇独立产品。 必填 · 填写：FastBee_数组终端；878

37. 观察同步摘要自动更新

**操作位置：*产品详情→产品摘要→*接入配置同步 **操作步骤：**保持当前页面，等待同步摘要更新。

本篇产品接入配置已生效

截图重点说明

字段 / 控件	说明
接入配置同步	本轮收发后的当前发布回执；不能作为前面十样本的快照来源。 必填 · 填写：按实施方案填写 · 示例：APPLIED；成功1、失败0；快照1987

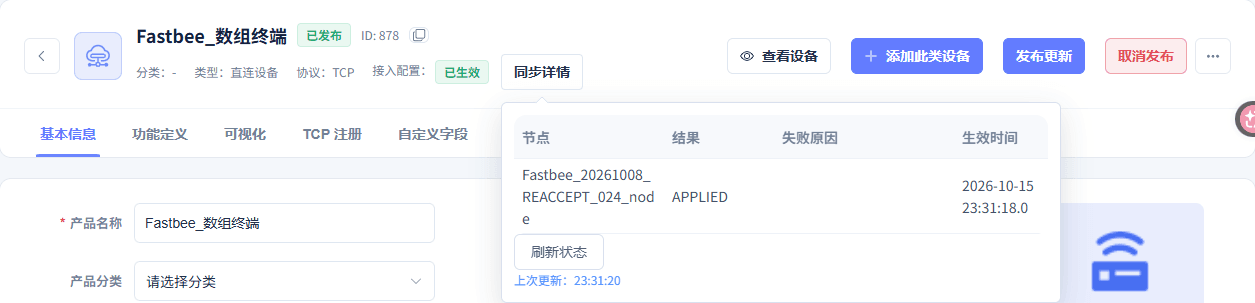

38. 展开当前节点应用回执

**操作位置：*产品详情→*同步详情 **操作步骤：**打开同步详情，核对本篇产品身份、节点结果和生效时间。

本篇产品与接入节点应用回执

截图重点说明

字段 / 控件	说明
接入配置同步	本轮收发后的当前发布回执；不能作为前面十样本的快照来源。 必填 · 填写：按实施方案填写 · 示例：APPLIED；成功1、失败0；快照1987
当前快照	只证明这次发布同步；不把之前收发归入这个快照。 必填 · 填写：1987

39. 手动刷新当前同步状态

**操作位置：*产品详情→同步详情→*刷新状态 操作步骤：点击刷新状态，等待本次检查完成。

手动刷新当前节点应用回执

字段与参数参考

设备接入向导

字段 / 控件	填写说明
接入来源	本篇新建独立产品，复验直接复用保留资源。 必填 · 填写：新建产品已有产品：使用现有型号；使用现有型号。新建产品：本篇采用；本篇采用。复制产品：复制已有配置；复制已有配置。使用模板：使用已有模板；使用已有模板。
产品／设备名称	使用简短业务名定位本篇产品和设备。 必填 · 填写：FastBee_数组终端
向导JSON对象样例	先从对象生成两个字段，再在产品详情改JSON数组/TCP。 必填 · 填写：{"FastBee_temperature":20,"FastBee_setpoint":30}
字段、类型、单位与路径	两整数属性一一对应，℃。 必填 · 填写：FastBee_temperature、FastBee_setpoint；整数；℃
设备标识	与每次上报clientId一致，不能用FMQX会话id替代。 必填 · 填写：FastBee_ArrayTCP_Tutorial_01
初始接入概况	1台、2字段，向导初始JSON/MQTT，之后改正式格式。 必填 · 填写：1台、2字段

协议与发布生效

字段 / 控件	填写说明
数据格式	本篇正式JSON数组。其它格式属于独立场景。 必填 · 填写：JSON 数组 修改后须发布。
传输方式	选择TCP，设备主动连接FMQ监听入口，不使用MQTT主题。 必填 · 填写：TCP 修改后须发布。MQTT：MQTT身份与主题场景，本篇不选；MQTT身份与主题场景，本篇不选。TCP：本篇设备主动建立流式连接；本篇设备主动建立流式连接。UDP：数据报场景，本篇不选；数据报场景，本篇不选。
联网方式	保持本篇WIFI，不把它当作TCP入口配置。 必填 · 填写：WIFI 修改后须发布。
发布／确定	修改已发布产品先取消发布；保存后发布并确认。 修改后须发布。
接入配置同步	本轮收发后的当前发布回执；不能作为前面十样本的快照来源。 必填 · 填写：APPLIED；成功1、失败0；快照1987 修改后须发布。
刷新状态	重新读取当前同步摘要与节点回执，更新检查时间。 修改后须发布。

功能定义

字段 / 控件	填写说明
模型翻译	补齐英文名称后修改保存。 必填 · 填写：Temperature／Setpoint 修改后须发布。
模型标识	data数组元素id必须与标识逐字一致。 必填 · 填写：FastBee_temperature／FastBee_setpoint 修改后须发布。
模型类别	两者均为属性。 必填 · 填写：属性 修改后须发布。属性：本篇采用读数与可写设定；本篇采用读数与可写设定。功能：本篇不使用独立功能模型；本篇不使用独立功能模型。事件：本篇不使用事件模型；本篇不使用事件模型。
只读数据	温度勾选，设定取消。 必填 · 填写：温度只读；设定可写 修改后须发布。勾选：只展示读数；只展示读数。不勾选：允许按权限控制；允许按权限控制。
历史存储	两属性开启。 必填 · 填写：勾选 修改后须发布。勾选：保存后续上报；保存后续上报。不勾选：无法按本篇核对后续历史；无法按本篇核对后续历史。
图表展示／实时监测	温度开启，设定关闭。 必填 · 填写：温度开、设定关 修改后须发布。勾选：温度采用；温度采用。不勾选：设定采用；设定采用。
分享权限	本篇保持所在租户范围。 必填 · 填写：不勾选 修改后须发布。勾选：按租户策略决定；按租户策略决定。不勾选：本篇采用；本篇采用。
整数范围、单位、步长	温度-40～100℃，设定16～35℃，步长1，公式留空。 必填 · 填写：整数；℃；步长1 修改后须发布。
修改／取消	修改保存；取消不提交。 修改后须发布。

FMQX网页版连接

字段 / 控件	填写说明
配置文件／导入配置	导入不含凭据的本篇UTF-8配置。 修改后须重连。
Host / IP	FMQ服务端监听地址；127.0.0.1仅用于同机。 必填 · 填写：127.0.0.1 修改后须重连。
Port	FMQ的TCP监听端口，不是设备本地端口。 必填 · 填写：8888 修改后须重连。
接收模式	本篇按字节流，不启用按行模式。 必填 · 填写：tcpLineMode=false 修改后须重连。按字节流：本篇已验证；本篇已验证。按行：本篇未采用，不随意切换；本篇未采用，不随意切换。
Keep Alive	按系统默认，TCP保活不等于设备业务心跳。 必填 · 填写：按系统默认 修改后须重连。按系统默认：本篇采用；本篇采用。自定义：按部署要求单独验证；按部署要求单独验证。
连接超时	连接等待上限，单位毫秒。 必填 · 填写：5000毫秒 修改后须重连。
自动重连／重连间隔	本篇关闭自动重连，保留间隔3000毫秒，手工验证恢复。 必填 · 填写：关闭；3000毫秒 修改后须重连。关闭：本篇手工恢复；本篇手工恢复。开启：自动恢复需另行验收；自动恢复需另行验收。
测试连接／保存配置	首次配置时保存；本轮只读展开参数，没有重新保存或测试连接。 修改后须重连。
连接／断开	先核对本设备和端点，再执行连接或停止。 修改后须重连。

设备上报与演示回复

字段 / 控件	填写说明
clientId身份	每条本篇输入封套携带本设备编号。 必填 · 填写：FastBee_ArrayTCP_Tutorial_01
data数组	元素id是固定模型标识，value是整数；不把id改成样本序号。 必填 · 填写：data=[{id,value},{id,value}]
Text／发送	完整UTF-8 JSON，准备后每条发送一次并逐条核对。
真实接收记录	核对完整params数组、命令id和目标值。 必填 · 填写：32／34；143字节
FMQX演示自动回复	核对同id、code200、data、请求摘要及实际执行计数；每次增量1，不证明实物动作。 必填 · 填写：32：2→3；34：3→4

设备运行状态

字段 / 控件	填写说明
设定滑块／发送	模型允许范围内先32，恢复后34。
当前值	来自人工独立属性状态，不以滑块待发目标代替。 必填 · 填写：32；最终34

历史数据

字段 / 控件	填写说明
设备与字段	选择本篇数组终端的温度或设定。 必填 · 填写：FastBee_数组终端；温度／设定
日期与起止时间	填写本轮实际完整日期时间：温度2026-10-15 23:17:51 ～ 2026-10-15 23:18:13；设定2026-10-15 23:18:18 ～ 2026-10-15 23:18:42；其他复验须改用该次实际窗口。 必填 · 填写：温度2026-10-15 23:17:51 ～ 2026-10-15 23:18:13；设定2026-10-15 23:18:18 ～ 2026-10-15 23:18:42
高级筛选／查询／刷新	刷新后重选相同条件，等待加载结束。

停止与恢复

字段 / 控件	填写说明
停止并保留资源	结束只断开和停止发送，保留业务资源和历史。 必填 · 填写：已断开；最后29／34

遇到问题时先查哪里

看到什么现象	可能原因	先检查哪里	如何恢复
连接失败	设备身份、端点或授权参数不匹配	先核对本篇会话的名称、地址、端口和平台设备身份	修正授权配置后重新连接；本轮未做连接故障注入验证
平台已提交但设备没有实收	下行路由或设备连接不匹配	核对同一TCP连接、端点和设备身份	停止重复控制，先定位路由，再用新命令复验
回复成功但当前值没有更新	演示回复与属性状态是两个不同消息	核对独立属性上报及该设备的当前值	先独立上报实际状态，不把待发目标当作当前值
历史条数不符	设备、字段或查询时间不对应本轮	展开完整日期面板，恢复同一设备与字段后刷新	按实际窗口逐行核对；不要用旧数据凑足样本
同步状态需要再确认	当前查看时间早于新回执	核对当前产品及快照，点击刷新状态	读取失败时稍后重试；本轮浏览器未注入该故障，仅组件测试覆盖恢复路径
