JSON 与 UDP 无线温控接入

本文依据已有操作手册整理为线上操作参考。原文标为预期或未执行的操作，仍须按实际环境验证。本篇为补充参考，存在适用限制，原手册中的缺项状态继续保留。

每条数据报带身份上报、下行返回、状态重新上报、历史与停止恢复。

**开始前准备：**具备产品、设备、物模型、发布、控制和历史权限；本地应用、单节点FMQ及FMQX网页版可用，UDP参数与设备编号已确认

开始前先了解

本篇使用一台无线温控设备，完成JSON/UDP上报、平台设定下发、设备回复、独立状态重新上报、历史刷新以及停止后的恢复。适合能够向指定UDP入口发送完整JSON数据报并在源端口接收返回指令的设备。

蜂信物联（FastBee）负责产品、设备、控制和历史；FMQ是设备接入服务；FMQX网页版在本文扮演演示设备。FMQX的JSON演示状态机接受设定并自动回复，随后状态由操作员在发送框人工重新上报，不代表真实物理温控器动作或自动持续采样。

账号需具备产品、设备、物模型编辑、发布、控制和历史查询权限。准备设备编号、两个字段定义、UDP接入地址端口及允许的设定范围；使用独立产品和会话。

功能关系示意

方向说明；不是运行截图。

先分清UDP两端地址

本例FMQ监听UDP 8889；FMQX本地监听0.0.0.0:15021并向127.0.0.1:8889发送。0.0.0.0表示本机网卡监听范围，不能当作远端目标；127.0.0.1只适用于设备工具与FMQ在同一台电脑。跨机器时用管理员提供的可达接入地址。

每个UDP数据报独立承载完整JSON，每条顶层clientId等于平台设备编号，id对每次新消息保持唯一。UDP不按TCP字节流处理，不需要本文之外的TCP注册帧、分片拼包或粘包处理。网络可能丢包或乱序，应以平台实际值及历史核对结果。

接入服务使用最近一次含身份数据报的源IP和源端口作为下行返回地址。断开、重启或网络地址变化后先发新身份数据报，再下发指令；FMQX显示已连接仅说明本地收发已准备好。

一、创建产品、字段与设备

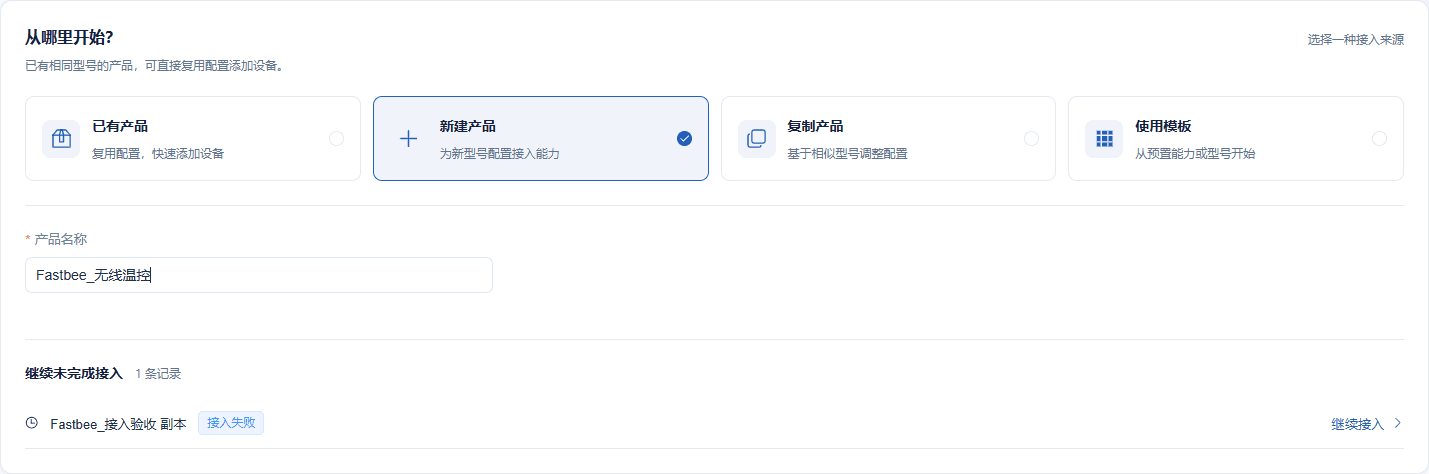

1. 从新建产品开始

**操作位置：*物联网→设备接入→*从哪里开始 操作步骤：选择 新建产品，填写产品名称 FastBee_无线温控。已有本篇资源复验时直接复用。

从新建产品开始

使用独立产品与设备，便于保留数据和隔离本篇操作。

截图重点说明

字段 / 控件	说明
接入来源	为本篇创建独立型号；已有资源复验时直接复用。必填 · 填写：`新建产品`
产品名称	给这类无线温控设备取清晰业务名。必填 · 填写：`FastBee_无线温控`

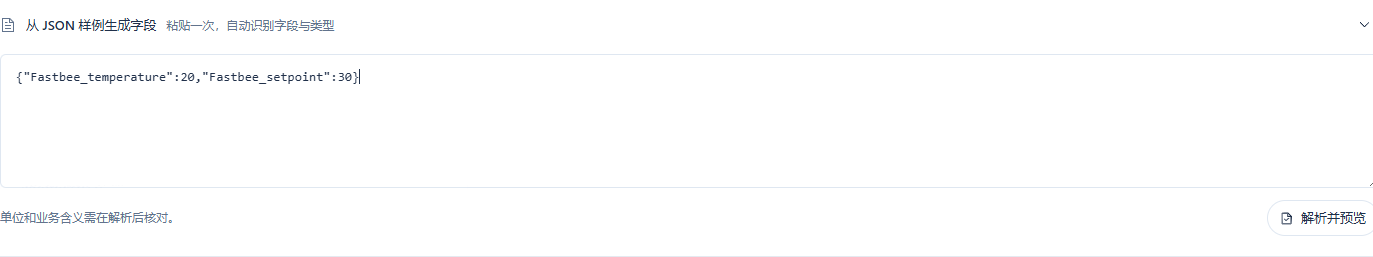

2. 用JSON样例生成字段草稿

**操作位置：*设备接入向导→*产品与协议 **操作步骤：**粘贴下方完整 JSON样例，继续预览字段。

用JSON样例生成字段草稿

样例只用于提取两个属性；设备实际上报时还须带方法、设备身份和独立消息编号。

截图重点说明

字段 / 控件	说明
JSON样例	从设备实际报文取两个属性；向导先提取字段草稿。必填 · 填写：`{"FastBee_temperature":20,"FastBee_setpoint":30}`

向导用于生成字段的JSON样例json

text

{

  "FastBee_temperature": 20,

  "FastBee_setpoint": 30

}

此样例只提取属性；实际UDP上报使用后面的完整数据报。

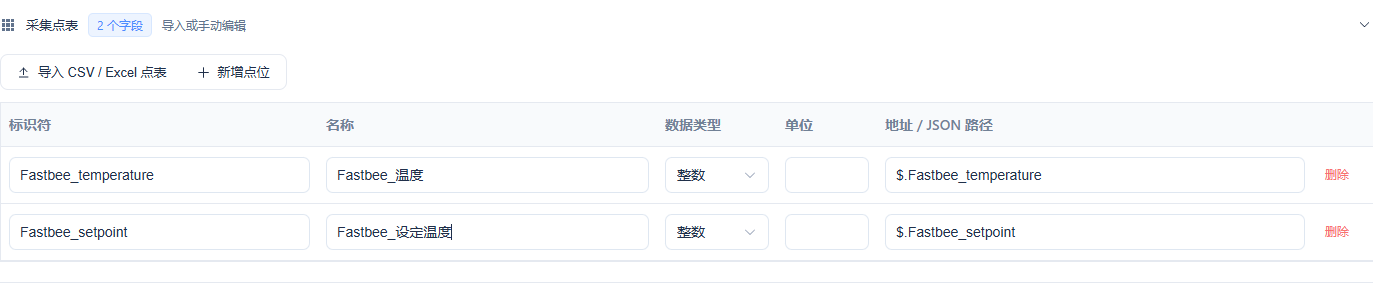

3. 核对两个属性及JSON路径

**操作位置：*设备接入向导→*采集字段 操作步骤：核对温度和 设定温度 为整数，路径对应各自字段。

核对两个属性及JSON路径

此阶段单位尚未补齐；后续功能定义设置摄氏度、读写和历史。

截图重点说明

字段 / 控件	说明
字段与JSON路径	两属性分别对应温度和设定温度，标识须与params中的键一致。必填 · 填写：`$.FastBee_temperature；$.FastBee_setpoint`
数据类型	本篇两字段均为整数；单位与读写在功能定义补齐。必填 · 填写：`整数`

4. 填写独立设备编号

**操作位置：*设备接入向导→*添加设备 操作步骤：填写设备名称与 设备标识，编号为 FastBee_UDP_Tutorial_01。

填写独立设备编号

此编号需要逐字写入每条UDP数据报的clientId，不是FMQX临时会话编号。

截图重点说明

字段 / 控件	说明
设备标识	每个UDP报文clientId与此编号完全一致，区分大小写。必填 · 填写：`FastBee_UDP_Tutorial_01`
设备名称	在列表定位当前演示设备。必填 · 填写：`FastBee_无线温控`

5. 核对基础产品与设备

**操作位置：*设备接入向导→*接入确认 **操作步骤：**核对本篇产品、1台设备 和 2个采集字段 后完成基础创建。

核对基础产品与设备

图中向导概况仍为初始JSON/MQTT，下一步改为JSON/UDP；本图不表示UDP已经生效。

截图重点说明

字段 / 控件	说明
接入概况	本截图为向导初始JSON/MQTT概况；下一节改为JSON/UDP。必填 · 填写：`1台设备，2个采集字段`
设备标识	每个UDP报文clientId与此编号完全一致，区分大小写。必填 · 填写：`FastBee_UDP_Tutorial_01`

二、改为JSON与UDP并配置属性

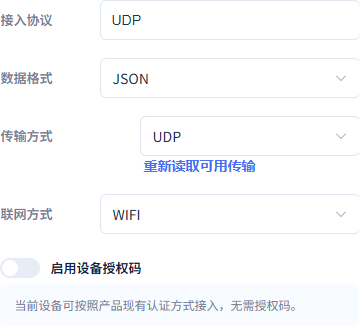

6. 将产品明确改为JSON与UDP

**操作位置：*产品管理→无线温控→*协议设置 操作步骤：将接入协议设为 UDP，数据格式JSON，传输方式 UDP，保存。

将产品明确改为JSON与UDP

本篇最终为JSON/UDP、WIFI、授权码关闭；不要沿用向导初始MQTT传输。

截图重点说明

字段 / 控件	说明
接入协议	本篇最终选择UDP。必填 · 填写：`UDP`
数据格式	本篇使用普通JSON对象，不使用JSON Array或Alink。必填 · 填写：`JSON`
传输方式	最终必须为UDP，不能沿用向导的MQTT。必填 · 填写：`UDP`
联网方式	本篇业务设备以WIFI标识联网方式。必填 · 填写：`WIFI`
授权码	本篇演示关闭；不要把其他产品的授权信息复制过来。必填 · 填写：`关闭`

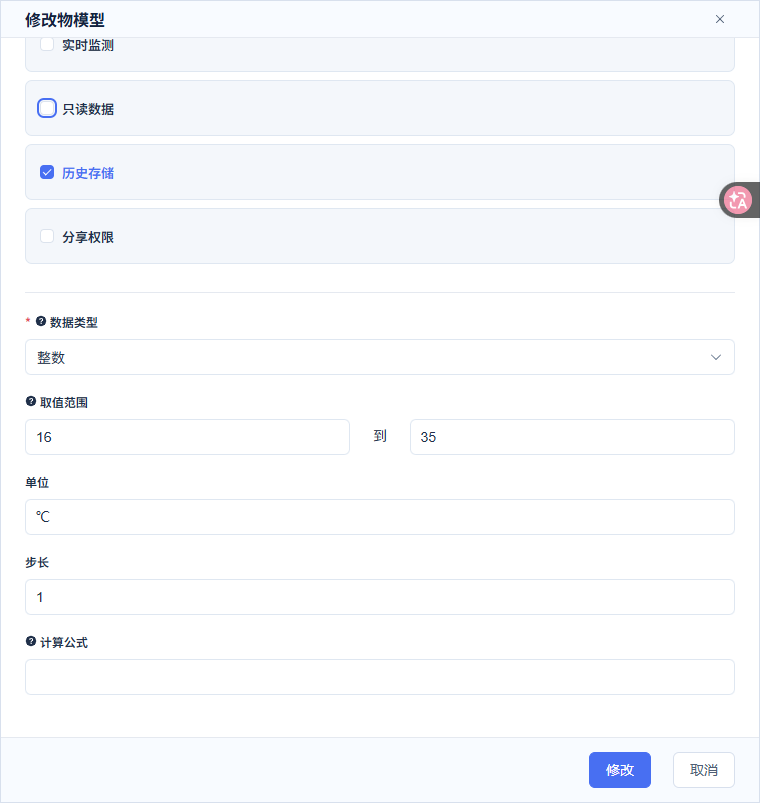

7. 把设定温度配置为可写并保留历史

**操作位置：*产品管理→无线温控→功能定义→*设定温度 **操作步骤：**取消 只读数据，开启 历史存储，设置整数范围 16～35 和摄氏度后保存。

把设定温度配置为可写并保留历史

设定温度可写、历史开启、图表展示与实时监测关闭、步长1；保存后重新打开核对。

截图重点说明

字段 / 控件	说明
模型翻译	填写清晰英文名称，完成必填项再保存。必填 · 填写：`Temperature／Setpoint`
模型标识	上报属性键与模型标识逐字相同。必填 · 填写：`FastBee_temperature／FastBee_setpoint`
模型类别	读数和可写设定均采用属性。必填 · 填写：`属性`
只读数据	温度只读；设定温度取消只读以提供控制入口。必填 · 填写：`温度勾选，设定不勾选`
历史存储	两个字段都开启，后续上报才可查询历史。必填 · 填写：`勾选`
图表展示／实时监测	温度开启，设定关闭；修改展示开关后重新核对只读状态。必填 · 填写：`温度开启，设定关闭`
分享权限	按租户权限使用，本篇不开放分享。必填 · 填写：`不勾选`
整数范围与步长	温度-40～100，设定16～35，步长均为1。必填 · 填写：`温度-40～100；设定16～35；步长1`
单位	两属性使用摄氏度。必填 · 填写：`℃`

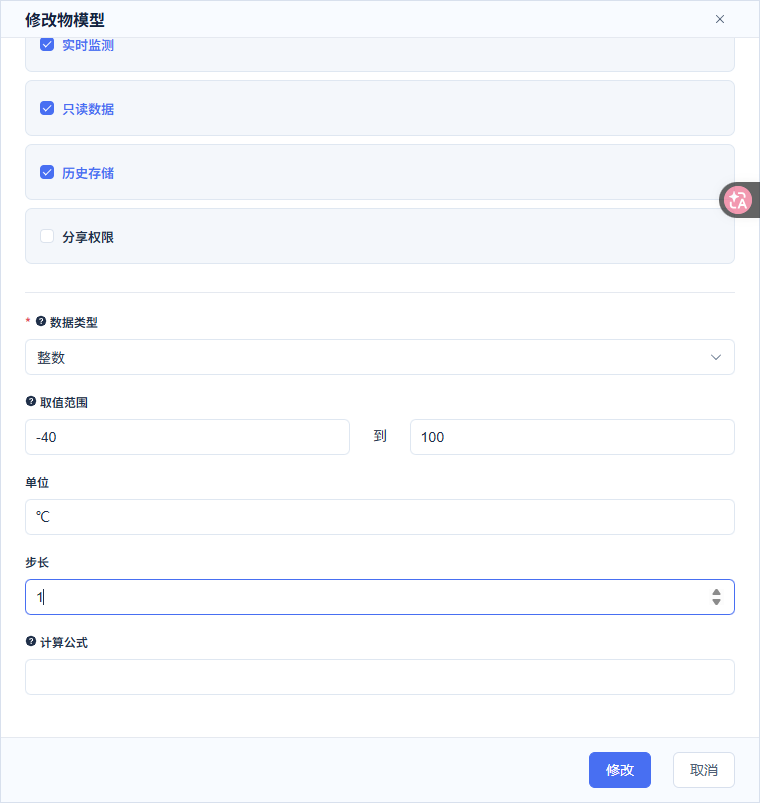

8. 把温度配置为只读并保留历史

**操作位置：*产品管理→无线温控→功能定义→*温度 **操作步骤：**保持 只读数据，开启历史存储，设置整数范围 -40～100 和单位 ℃。

把温度配置为只读并保留历史

温度只读、图表展示与实时监测开启、历史开启、步长1。

截图重点说明

字段 / 控件	说明
模型标识	上报属性键与模型标识逐字相同。必填 · 填写：`FastBee_temperature／FastBee_setpoint`
只读数据	温度只读；设定温度取消只读以提供控制入口。必填 · 填写：`温度勾选，设定不勾选`
历史存储	两个字段都开启，后续上报才可查询历史。必填 · 填写：`勾选`
图表展示／实时监测	温度开启，设定关闭；修改展示开关后重新核对只读状态。必填 · 填写：`温度开启，设定关闭`
整数范围与步长	温度-40～100，设定16～35，步长均为1。必填 · 填写：`温度-40～100；设定16～35；步长1`
单位	两属性使用摄氏度。必填 · 填写：`℃`

9. 重新打开对应设备核对身份

**操作位置：*设备管理→无线温控→*编辑 **操作步骤：**打开本篇设备，先核对 设备名称，再检查所属产品与设备编号。

重新打开对应设备核对身份

产品传输由MQTT改为UDP后，必须确认正在处理同一台设备；本图显示实际设备名称。

截图重点说明

字段 / 控件	说明
设备名称与所属产品	打开本篇设备，确认名称及编号，避免重存其他设备。必填 · 填写：`FastBee_无线温控`
设备标识	每个UDP报文clientId与此编号完全一致，区分大小写。必填 · 填写：`FastBee_UDP_Tutorial_01`

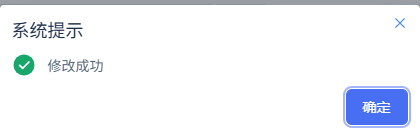

10. 重新保存设备并确认成功

**操作位置：*设备管理→无线温控→*编辑 **操作步骤：**完成检查后点击修改，看到 修改成功 再关闭提示。

重新保存设备并确认成功

本篇观察到设备重新保存后UDP下行恢复；仍需发布生效、身份数据报及设备实收验证。

截图重点说明

字段 / 控件	说明
修改／保存	产品由MQTT改为UDP后，重新保存对应设备并确认修改成功。必填 · 填写：`修改成功`

11. 确认发布已保存的配置

**操作位置：*产品管理→无线温控→*发布更新 **操作步骤：**确认草稿参数已保存，点击 发布更新，在提示框点击确定。

确认发布已保存的配置

发布提示成功后继续查看接入节点回执，不能单凭提示判断设备已经接入。

截图重点说明

字段 / 控件	说明
发布产品	保存配置后发布，编辑已发布产品时先取消发布。必填 · 填写：`确认发布`

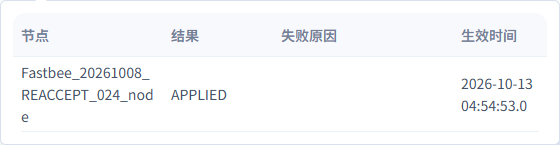

12. 发布后确认接入配置实际生效

**操作位置：*产品管理→无线温控→*接入配置同步 **操作步骤：**发布已保存配置，展开同步结果，确认 APPLIED 且 失败原因 为空。

发布后确认接入配置实际生效

同一产品配置补采发布后，当前接入节点APPLIED，失败0；原验收上下行及历史证据另行保留。

截图重点说明

字段 / 控件	说明
接入配置同步结果	确认接入节点已应用本次配置；不能只看保存成功。必填 · 填写：`APPLIED，失败0`
发布产品	保存配置后发布，编辑已发布产品时先取消发布。必填 · 填写：`确认发布`

温度是只读整数，范围-40～100℃；设定温度是可写整数，范围16～35℃，步长1；两者都开启历史存储。修改完成先保存，已发布产品需先取消发布才能编辑，然后重新发布并确认接入配置同步为APPLIED。

本篇实测先在向导创建基础JSON字段，再把产品传输改为UDP。首次下行曾仍走旧传输，重新保存对应设备后UDP实收成功；因此按本节重新保存设备，再发布、核对生效与设备实收。重存是已观察到的恢复操作，不能代替实际验证。

本次发布已在接入节点应用，失败数0。同步结果和后面的真实上报、设备实收共同验证接入，不能只看保存或发布提示。

三、配置FMQX网页版

在FMQX网页版导入下方UTF-8 JSON到UDP教程分组；已有本篇会话复验时直接复用，避免同名会话。自动重连关闭，广播关闭。导入菜单动作截图待补，下面采用真实连接配置图。

FMQX网页版完整UDP配置json

text

{

  "schemaVersion": 3,

  "groups": [

    {

      "id": "FastBee_tutorial_udp_group",

      "name": "FastBee_UDP教程",

      "sortOrder": 52,

      "isSystem": false

    }

  ],

  "sessions": [

    {

      "id": "FastBee_tutorial_udp_01",

      "groupId": "FastBee_tutorial_udp_group",

      "name": "FastBee_无线温控",

      "protocol": "UDP",

      "transport": "UDP",

      "host": "127.0.0.1",

      "port": 8889,

      "udpLocalPort": 15021,

      "udpTargetAddress": "127.0.0.1",

      "udpTargetPort": 8889,

      "clientId": "FastBee_UDP_Tutorial_01",

      "autoReconnect": false,

      "jsonDevice": {

        "format": "JSON",

        "responseRoute": "",

        "initialState": {

          "FastBee_temperature": 29,

          "FastBee_setpoint": 30

        }

      }

    }

  ]

}

另存为UTF-8 JSON后导入；实际会话由FMQX创建，导入配置标识不是运行会话编号。

13. 打开FMQX导入菜单

**操作位置：*FMQX网页版→*更多操作 **操作步骤：**点击 更多操作，选择 导入配置，导入本篇连接配置。

打开FMQX导入菜单

从真实菜单导入本篇UDP会话；已有会话复验时直接复用，不重复导入。

截图重点说明

字段 / 控件	说明
导入配置	在FMQX网页版导入本篇UTF-8配置到UDP教程分组。必填 · 填写：`无线温控UDP会话`

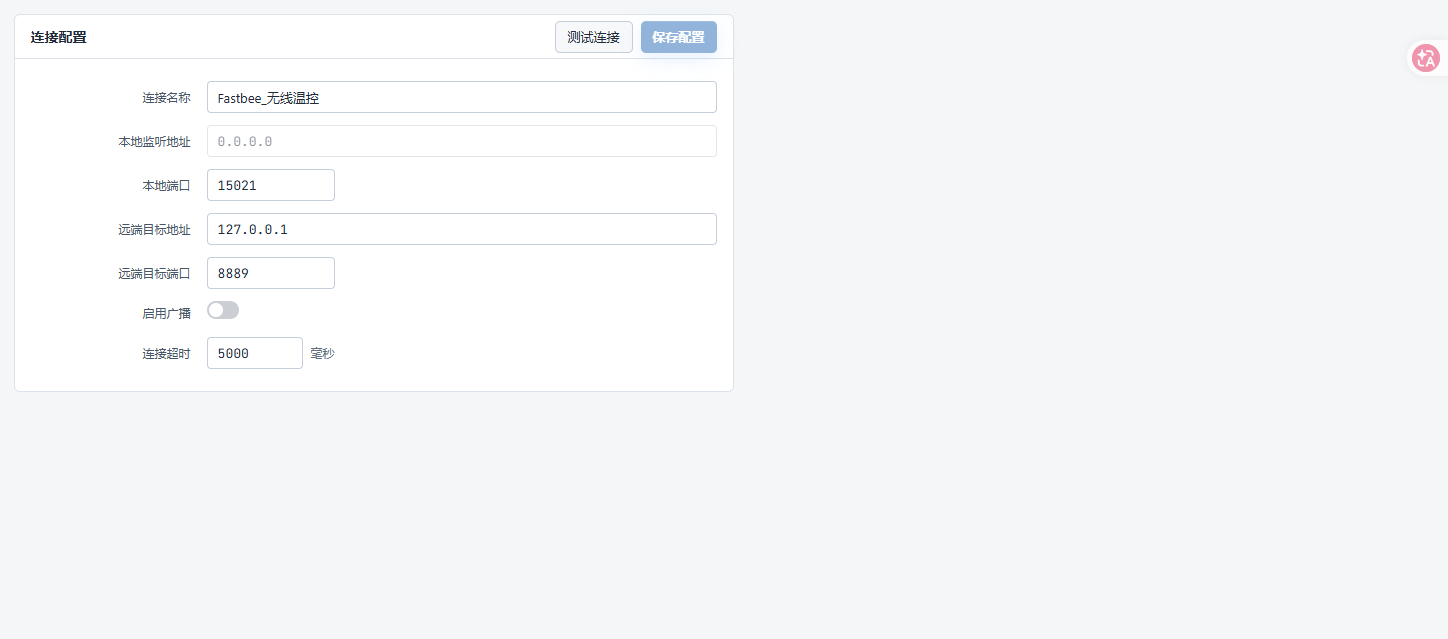

14. 在FMQX核对UDP两端地址

**操作位置：*FMQX网页版→UDP教程→无线温控→*连接配置 操作步骤：导入下方配置，核对本地端口 15021、远端地址127.0.0.1和远端端口 8889。

在FMQX核对UDP两端地址

本地监听0.0.0.0:15021，远端目标127.0.0.1:8889，广播关闭、超时5000毫秒；只在同机演示使用127.0.0.1。

截图重点说明

字段 / 控件	说明
连接名称	识别本篇保留会话。必填 · 填写：`FastBee_无线温控`
本地监听地址	FMQX所在机器接收返回数据报的网卡地址。必填 · 填写：`0.0.0.0`
本地端口	设备工具接收下行的UDP源端口；本机须未被占用。必填 · 填写：`15021`
远端目标地址	填写FMQ UDP入口的可达地址。只有同机演示可用127.0.0.1。必填 · 填写：`127.0.0.1`
远端目标端口	与FMQ UDP监听端口一致。必填 · 填写：`8889`
启用广播	本篇点对点目标，不开启广播。必填 · 填写：`关闭`
连接超时	界面单位毫秒；不是UDP交付保证。必填 · 填写：`5000毫秒`
导入配置	在FMQX网页版导入本篇UTF-8配置到UDP教程分组。必填 · 填写：`无线温控UDP会话`
测试连接	可检查配置准备情况，仍须实际上报验证业务。必填 · 填写：`测试连接`
保存配置	保存后复用本篇会话，配置变化后再恢复收发。必填 · 填写：`保存配置`

15. 启动本地UDP收发

**操作位置：*FMQX网页版→UDP教程→*无线温控 **操作步骤：**点击连接，确认会话显示 已连接。

启动本地UDP收发

UDP已连接仅表示本地收发准备好，不保证远端可达或每条报文送达；下一步以真实上报验证。

截图重点说明

字段 / 控件	说明
连接／断开	UDP连接表示本地收发端口已准备好；不表示远端可靠连接或业务通过。必填 · 填写：`连接后先发身份数据报`

四、上报十个可区分样本

第一个完整UDP上报json

text

{

  "id": "FastBee_UDP_Tutorial_sample_01",

  "version": "1.0",

  "method": "thing.event.property.post",

  "clientId": "FastBee_UDP_Tutorial_01",

  "params": {

    "FastBee_temperature": 20,

    "FastBee_setpoint": 30

  }

}

逐次把温度改为20～29，消息编号依次01～10；再次验收要使用一组全新编号。

16. 发送第一条含身份数据报

**操作位置：*FMQX网页版→*发送内容 **操作步骤：**在发送框填入下方样本报文，核对 clientId，点击发送。

发送第一条含身份数据报

一整个JSON作为一个UDP数据报；每条都带设备编号，不能把身份只放在第一条。

截图重点说明

字段 / 控件	说明
数据报设备身份	每条数据报顶层clientId等于平台设备标识。必填 · 填写：`FastBee_UDP_Tutorial_01`
数据报消息编号	每次上报使用独立id；复验换新序号，避免重放已处理编号。必填 · 填写：`为每条新消息分配新编号`
发送内容／发送	用文本格式发送一整个JSON数据报，可点击发送或Ctrl+Enter。必填 · 填写：`完整JSON；每条含clientId`

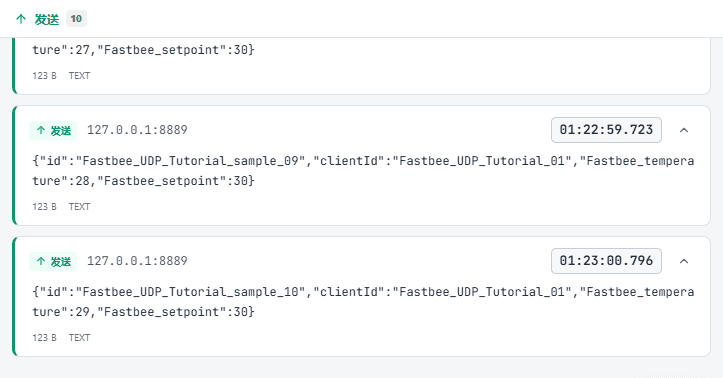

17. 依次发送十个可区分样本

**操作位置：*FMQX网页版→*发送记录 **操作步骤：**保持设定30，将温度依次改为 20～29，每次分配新的 消息编号 后发送。

依次发送十个可区分样本

发送记录显示十条不同数据；随后在平台和历史核对每一个值，不以工具发送计数替代接收结果。

截图重点说明

字段 / 控件	说明
数据报消息编号	每次上报使用独立id；复验换新序号，避免重放已处理编号。必填 · 填写：`为每条新消息分配新编号`
发送内容／发送	用文本格式发送一整个JSON数据报，可点击发送或Ctrl+Enter。必填 · 填写：`完整JSON；每条含clientId`

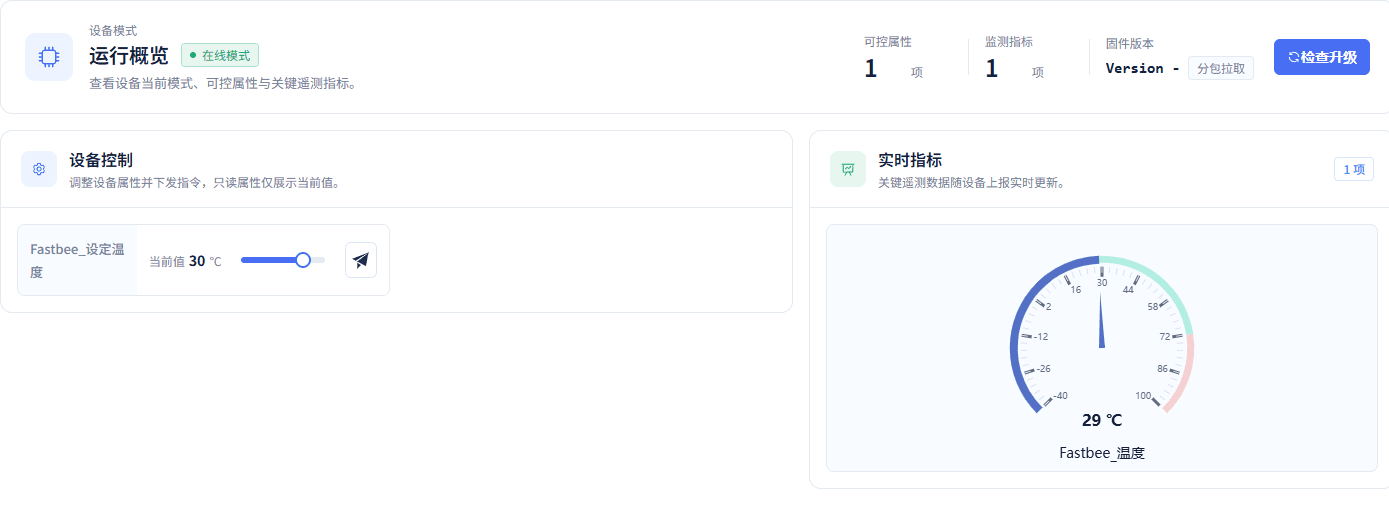

18. 核对平台最新属性

**操作位置：*设备管理→无线温控→*运行状态 **操作步骤：**刷新详情，核对温度 29、设定温度 30 及更新时间。

核对平台最新属性

十样本上报后的实际最新温度29、设定30；后续控制不能把滑块待发值当作当前值。

截图重点说明

字段 / 控件	说明
平台当前值	当前值来自属性重新上报；不能用待发滑块值或已派发提示替代。必填 · 填写：`温度29，设定34`

十样本的设定温度固定30，温度依次20～29。每条都发一个完整JSON；发送后等平台看到本条，再继续下一条。不要用同一个id承载新值，也不要用工具发送条数代替平台接收。

五、下发设定并独立回报状态

19. 准备32℃目标并发送

**操作位置：*设备管理→无线温控→*运行状态 **操作步骤：**将设定滑块调到 32，核对滑块提示后点击 指令发送。

准备32℃目标并发送

滑块32是待下发目标，旁边当前值仍来自设备上报；两者可以不同。

截图重点说明

字段 / 控件	说明
设定温度滑块与纸飞机	将滑块调到允许目标，核对提示值后点击纸飞机，勿连续重发。必填 · 填写：`首次32；恢复后34`

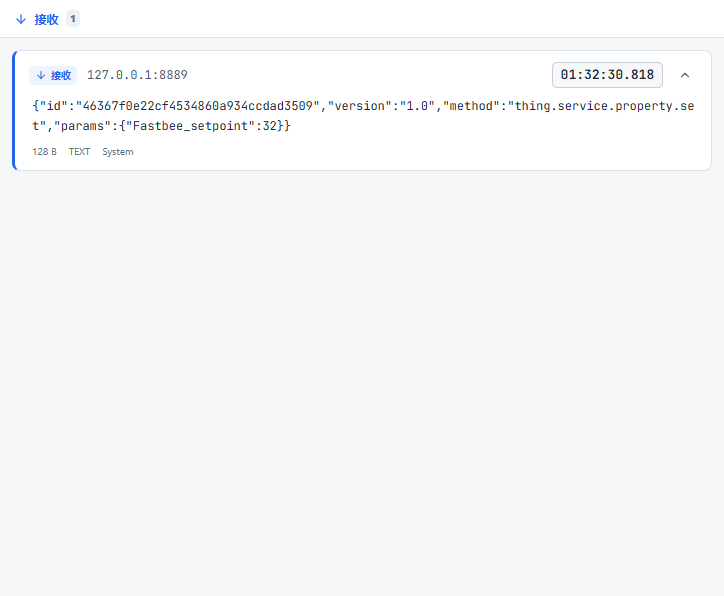

20. 确认设备收到设定32的指令

**操作位置：*平台运行状态／FMQX网页版→*接收记录 **操作步骤：**平台把设定滑块调到32并发送后，在FMQX 接收记录 核对属性设定 32。

确认设备收到设定32的指令

设备侧真实收到128字节的设定指令；本图为原验收指令的真实接收；上一准备图为本设备复验补拍。

截图重点说明

字段 / 控件	说明
设定温度滑块与纸飞机	将滑块调到允许目标，核对提示值后点击纸飞机，勿连续重发。必填 · 填写：`首次32；恢复后34`
接收记录	检查真实收到的指令内容、设定值及时间。必填 · 填写：`32；恢复后34`

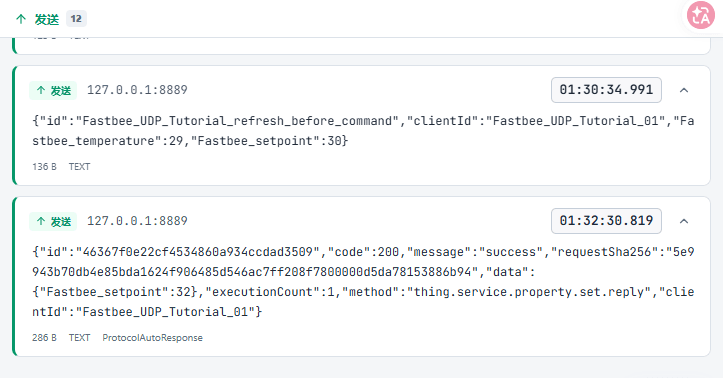

21. 核对FMQX演示执行与自动回复

**操作位置：*FMQX网页版→*发送记录 **操作步骤：**查看演示状态机自动回复，核对 设定32、成功结果和 执行次数1。

核对FMQX演示执行与自动回复

FMQX jsonDevice演示接受设定并回复；平台顶层执行确认仍为false，不能只凭派发或回复证明物理动作。

截图重点说明

字段 / 控件	说明
演示状态机回复	FMQX jsonDevice接受设定并自动回复，随后人工独立再上报属性状态。必填 · 填写：`执行次数1／2，结果32／34`

设定32后的独立状态上报json

text

{

  "id": "FastBee_UDP_Tutorial_after32",

  "version": "1.0",

  "method": "thing.event.property.post",

  "clientId": "FastBee_UDP_Tutorial_01",

  "params": {

    "FastBee_temperature": 29,

    "FastBee_setpoint": 32

  }

}

FMQX自动回复之后，由操作员在GUI发送此属性状态；每次复验换新编号。

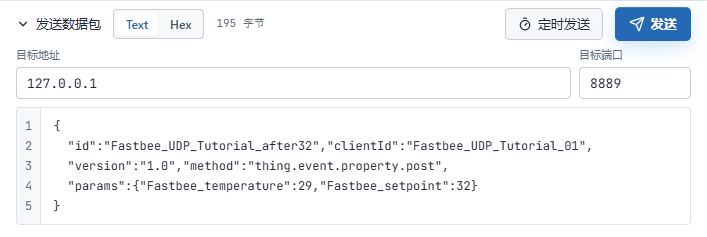

22. 人工独立上报设定32后的状态

**操作位置：*FMQX网页版→*发送内容 **操作步骤：**按下方状态报文填写温度29、设定 32，换独立消息编号后点击发送。

人工独立上报设定32后的状态

这是操作员在GUI独立重新上报属性，区别于上一条自动回复；并非设备自动持续遥测。

截图重点说明

字段 / 控件	说明
数据报设备身份	每条数据报顶层clientId等于平台设备标识。必填 · 填写：`FastBee_UDP_Tutorial_01`
数据报消息编号	每次上报使用独立id；复验换新序号，避免重放已处理编号。必填 · 填写：`为每条新消息分配新编号`
发送内容／发送	用文本格式发送一整个JSON数据报，可点击发送或Ctrl+Enter。必填 · 填写：`完整JSON；每条含clientId`

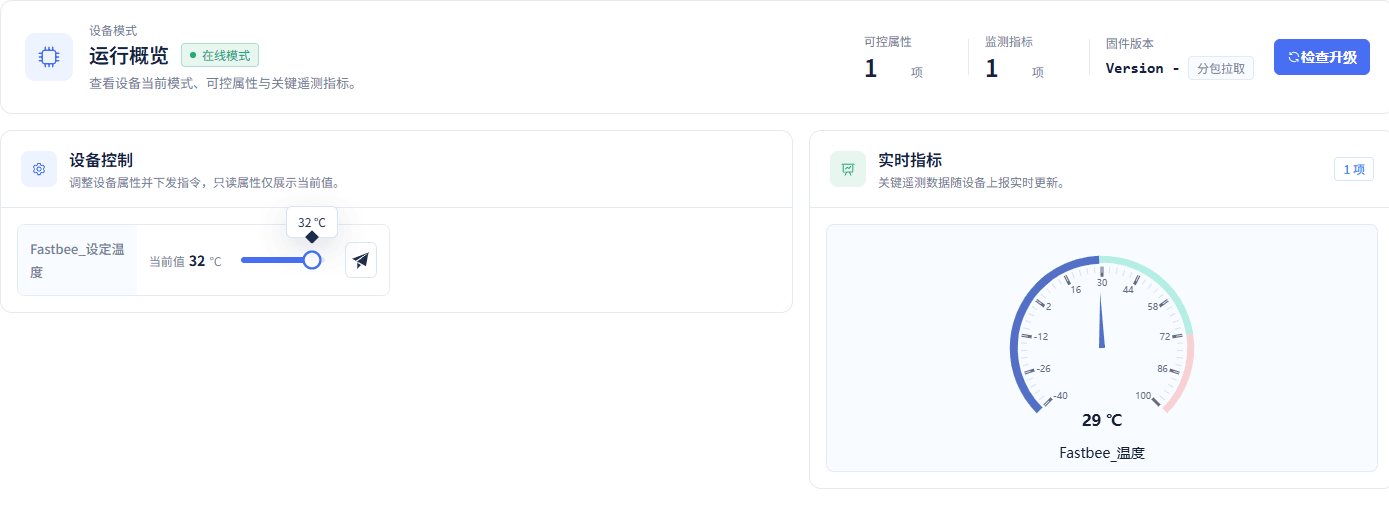

23. 确认重新上报后的平台值32

**操作位置：*设备管理→无线温控→*运行状态 **操作步骤：**刷新详情，核对 当前值 为 32。

确认重新上报后的平台值32

设定32来自独立属性状态上报；设备回复、当前值和历史要分别核对。

截图重点说明

字段 / 控件	说明
平台当前值	当前值来自属性重新上报；不能用待发滑块值或已派发提示替代。必填 · 填写：`温度29，设定34`

依次区分平台派发、设备实收、FMQX演示自动回复和独立属性状态上报。当前值32来自后一条属性报文；平台仍不把自动回复单独当作完整执行确认。控制前调到32的准备图待补，设备真实收到32已有本节独立截图。

六、停止后恢复并接收新指令

24. 停止UDP收发并保留会话

**操作位置：*FMQX网页版→UDP教程→*无线温控 **操作步骤：**点击断开，确认 已断开，停止本轮发送。

停止UDP收发并保留会话

保留产品、设备、模型、会话与历史；本次只停止连接，不删除任何业务资源。

截图重点说明

字段 / 控件	说明
保留与再次验收	结束断开FMQX，保留产品、设备、模型、会话及历史。必填 · 填写：`已断开；保留最后29／34`
连接／断开	UDP连接表示本地收发端口已准备好；不表示远端可靠连接或业务通过。必填 · 填写：`连接后先发身份数据报`

25. 恢复原UDP会话

**操作位置：*FMQX网页版→UDP教程→*无线温控 **操作步骤：**复用保留会话，点击连接，确认 已连接。

恢复原UDP会话

恢复相同本地端口与远端目标；恢复完成后先发送含身份数据报再下发新设定。

截图重点说明

字段 / 控件	说明
本地端口	设备工具接收下行的UDP源端口；本机须未被占用。必填 · 填写：`15021`
远端目标端口	与FMQ UDP监听端口一致。必填 · 填写：`8889`
连接／断开	UDP连接表示本地收发端口已准备好；不表示远端可靠连接或业务通过。必填 · 填写：`连接后先发身份数据报`

恢复后先发送的新身份数据报json

text

{

  "id": "FastBee_UDP_Tutorial_resume",

  "version": "1.0",

  "method": "thing.event.property.post",

  "clientId": "FastBee_UDP_Tutorial_01",

  "params": {

    "FastBee_temperature": 29,

    "FastBee_setpoint": 32

  }

}

先登记本次实际源IP和端口，然后才下发34；复验时更换消息编号。

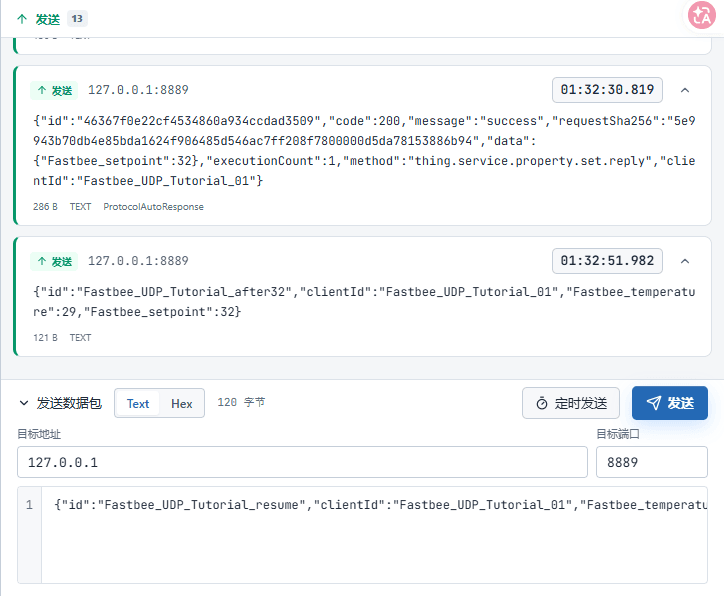

26. 恢复后先发送含身份的数据报

**操作位置：*FMQX网页版→*发送内容 **操作步骤：**发送下方恢复报文，保持温度29、设定32，并携带 clientId 和新 消息编号。

恢复后先发送含身份的数据报

这条报文让接入服务重新登记当前源IP与源端口，下行返回此地址；UDP没有TCP注册帧和连接握手。

截图重点说明

字段 / 控件	说明
数据报设备身份	每条数据报顶层clientId等于平台设备标识。必填 · 填写：`FastBee_UDP_Tutorial_01`
数据报消息编号	每次上报使用独立id；复验换新序号，避免重放已处理编号。必填 · 填写：`为每条新消息分配新编号`
发送内容／发送	用文本格式发送一整个JSON数据报，可点击发送或Ctrl+Enter。必填 · 填写：`完整JSON；每条含clientId`

27. 恢复后准备34℃目标

**操作位置：*设备管理→无线温控→*运行状态 **操作步骤：**将设定滑块调到 34，核对提示后点击 指令发送。

恢复后准备34℃目标

先恢复UDP收发并用新身份数据报登记返回地址，再下发34。

截图重点说明

字段 / 控件	说明
设定温度滑块与纸飞机	将滑块调到允许目标，核对提示值后点击纸飞机，勿连续重发。必填 · 填写：`首次32；恢复后34`

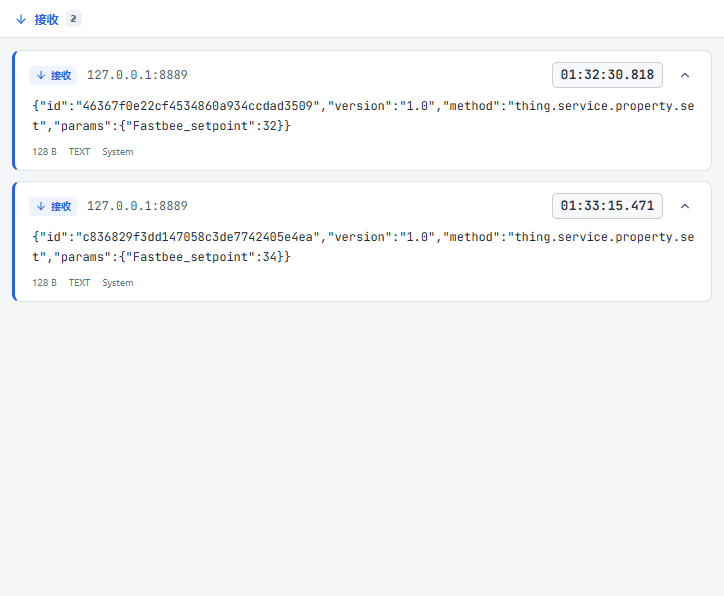

28. 确认恢复后实际收到设定34

**操作位置：*平台运行状态／FMQX网页版→*接收记录 **操作步骤：**平台将设定调到34并发送，在FMQX 接收记录 核对新指令 34。

确认恢复后实际收到设定34

列表同时保留此前32和恢复后34两条实收；恢复后的实收证明返回地址仍可用。

截图重点说明

字段 / 控件	说明
设定温度滑块与纸飞机	将滑块调到允许目标，核对提示值后点击纸飞机，勿连续重发。必填 · 填写：`首次32；恢复后34`
接收记录	检查真实收到的指令内容、设定值及时间。必填 · 填写：`32；恢复后34`

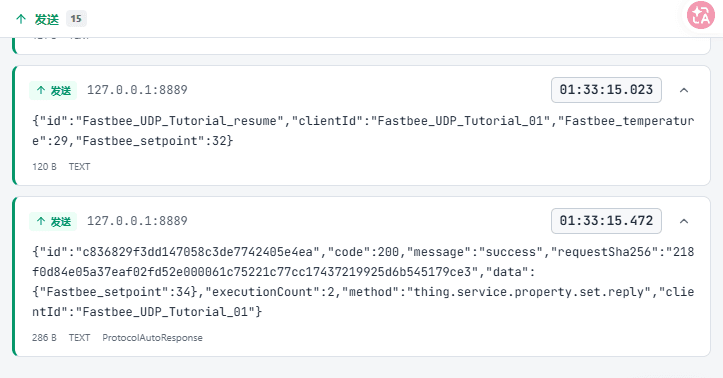

29. 核对恢复后的演示回复

**操作位置：*FMQX网页版→*发送记录 **操作步骤：**核对自动回复中的 设定34 与 执行次数2。

核对恢复后的演示回复

第二次仍是FMQX演示状态机回复；随后由操作员独立上报29/34，不用回复代替属性状态。

截图重点说明

字段 / 控件	说明
演示状态机回复	FMQX jsonDevice接受设定并自动回复，随后人工独立再上报属性状态。必填 · 填写：`执行次数1／2，结果32／34`

恢复后设定34的独立状态上报json

text

{

  "id": "FastBee_UDP_Tutorial_after34",

  "version": "1.0",

  "method": "thing.event.property.post",

  "clientId": "FastBee_UDP_Tutorial_01",

  "params": {

    "FastBee_temperature": 29,

    "FastBee_setpoint": 34

  }

}

自动回复34后，操作员再发送此完整状态报文。

30. 独立回报恢复后的34℃状态

**操作位置：*FMQX网页版→*发送内容 **操作步骤：**填入本设备的完整状态报文，设定为 34，每次换新 消息编号 后点击发送。

独立回报恢复后的34℃状态

设备状态重新上报与指令成功回复是两条不同消息；使用自己复验的新编号，不能重放本图旧编号。

截图重点说明

字段 / 控件	说明
数据报设备身份	每条数据报顶层clientId等于平台设备标识。必填 · 填写：`FastBee_UDP_Tutorial_01`
数据报消息编号	每次上报使用独立id；复验换新序号，避免重放已处理编号。必填 · 填写：`为每条新消息分配新编号`
发送内容／发送	用文本格式发送一整个JSON数据报，可点击发送或Ctrl+Enter。必填 · 填写：`完整JSON；每条含clientId`

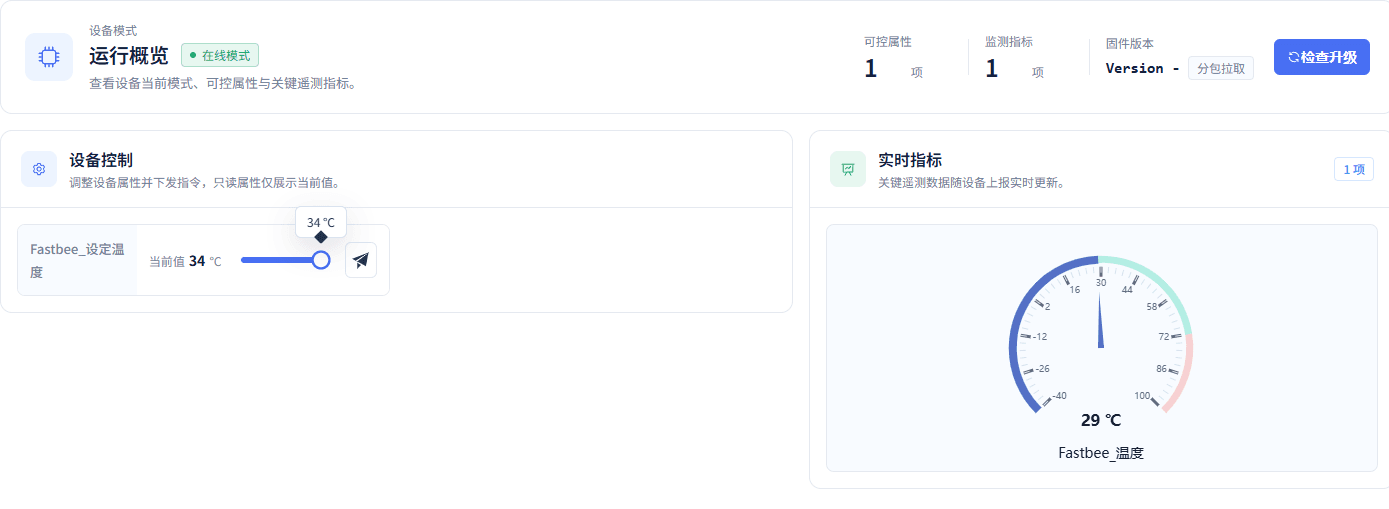

31. 重新上报并确认平台34

**操作位置：*FMQX发送内容／设备管理→*运行状态 **操作步骤：**人工发送下方独立29/34状态报文，再刷新平台，确认 当前值 为 34。

重新上报并确认平台34

最终温度29、设定34；属性状态在01:33:52重新上报并落入实际历史。

截图重点说明

字段 / 控件	说明
数据报设备身份	每条数据报顶层clientId等于平台设备标识。必填 · 填写：`FastBee_UDP_Tutorial_01`
数据报消息编号	每次上报使用独立id；复验换新序号，避免重放已处理编号。必填 · 填写：`为每条新消息分配新编号`
平台当前值	当前值来自属性重新上报；不能用待发滑块值或已派发提示替代。必填 · 填写：`温度29，设定34`
发送内容／发送	用文本格式发送一整个JSON数据报，可点击发送或Ctrl+Enter。必填 · 填写：`完整JSON；每条含clientId`

恢复使用同一保存会话和本地端口，先发送含设备编号的数据报，再把平台设定改为34。核对设备真实收到34、演示执行次数增加、独立状态上报与平台当前值34，随后核对历史。

七、查询历史并刷新确认

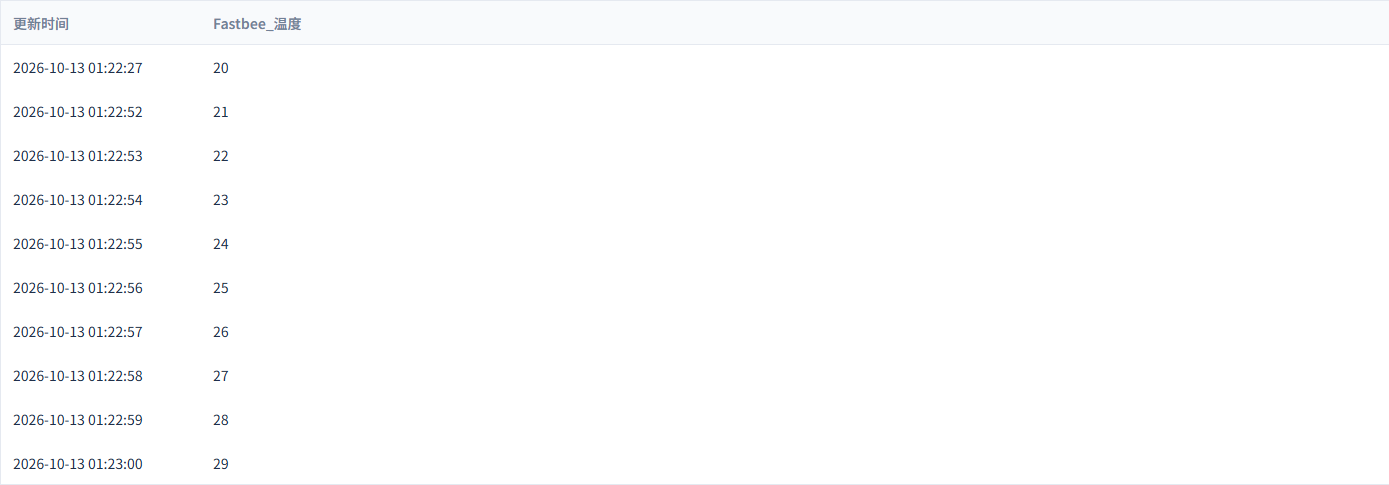

32. 查询十个温度样本

**操作位置：*数据中心→*历史数据 **操作步骤：**选择本篇设备和温度，时间覆盖01:22～01:24，核对 20～29 十个值。

查询十个温度样本

十行各自对应独立消息；表格图不包含筛选区，复验要确认设备、字段和日期。

截图重点说明

字段 / 控件	说明
设备与字段	选择本篇设备，再选温度或设定温度。必填 · 填写：`无线温控／温度、设定温度`
时间范围	覆盖当前设备本轮上报与指令状态回报时间。必填 · 填写：`2026-10-13 01:22～01:35`
查询与刷新	刷新页面并重新选择相同条件查询，等加载结束再核对。必填 · 填写：`温度20～29；设定32→34`

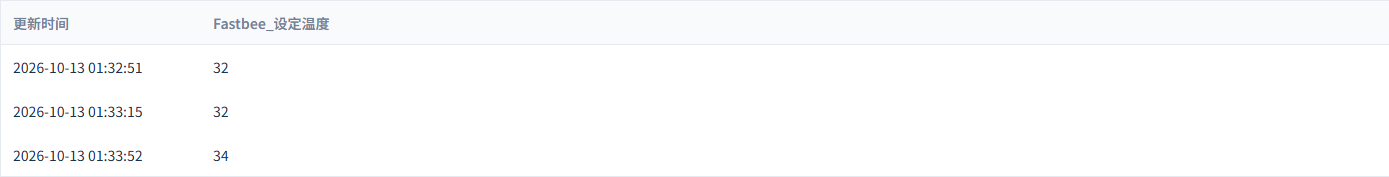

33. 刷新重查设定32到34

**操作位置：*数据中心→*历史数据 **操作步骤：**刷新页面后重选设备、设定温度 与01:32～01:35，等加载结束再点击查询。

刷新重查设定32到34

01:32:51为32、恢复身份报文后仍32、01:33:52为34；本图已等待加载蒙层消失。

截图重点说明

字段 / 控件	说明
设备与字段	选择本篇设备，再选温度或设定温度。必填 · 填写：`无线温控／温度、设定温度`
时间范围	覆盖当前设备本轮上报与指令状态回报时间。必填 · 填写：`2026-10-13 01:22～01:35`
查询与刷新	刷新页面并重新选择相同条件查询，等加载结束再核对。必填 · 填写：`温度20～29；设定32→34`

温度选2026-10-13 01:22～01:24，可查20～29十个样本。设定温度选01:32～01:35，可查32、恢复时的32及最终34。刷新后重新选择相同设备、字段和时段，等待加载结束再核对。

恢复身份报文仍上报32，所以历史有另一条32是独立的新报文，不是重复入库。实际核对按每条消息与字段一一关联；不能把相同值、工具发送数和运行侧登记数直接混为一类。

八、结束与再次验收

34. 结束收发并保留数据

**操作位置：*FMQX网页版→无线温控→*统计 **操作步骤：**点击断开，确认 已断开，保留本篇资源和全部历史。

结束收发并保留数据

工具上行16条由14条属性和2条回复组成，下行2条；UDP身份登记额外产生的运行记录不计入工具上行数。

截图重点说明

字段 / 控件	说明
保留与再次验收	结束断开FMQX，保留产品、设备、模型、会话及历史。必填 · 填写：`已断开；保留最后29／34`
连接／断开	UDP连接表示本地收发端口已准备好；不表示远端可靠连接或业务通过。必填 · 填写：`连接后先发身份数据报`

本轮最终只断开FMQX并停止发送，产品、设备、物模型、保存会话和全部历史保留。平台保留最后温度29、设定34，不代表UDP仍在收发，也不保证断开后立即变离线。

再次验收复用本篇资源，先核对产品JSON/UDP、设备编号、发布生效及本地端口；连接后先发送新的含身份数据报。使用新消息编号逐个发送至少十个不同样本，再下发允许范围内的新设定，核对设备实收、演示回复、独立状态、实时和历史，刷新重查并做一次停止恢复。结束继续断开，保留新旧历史。

字段与参数参考

JSON接入向导

字段 / 控件	填写说明
接入来源	为本篇创建独立型号；已有资源复验时直接复用。必填 · 填写：`新建产品`已有产品：复用同型号产品；复用同型号产品。新建产品：创建本篇独立产品；创建本篇独立产品。复制产品：从已有产品复制后调整；从已有产品复制后调整。使用模板：选择已有模板；选择已有模板。
产品名称	给这类无线温控设备取清晰业务名。必填 · 填写：`FastBee_无线温控`
JSON样例	从设备实际报文取两个属性；向导先提取字段草稿。必填 · 填写：`{"FastBee_temperature":20,"FastBee_setpoint":30}`
字段与JSON路径	两属性分别对应温度和设定温度，标识须与params中的键一致。必填 · 填写：`$.FastBee_temperature；$.FastBee_setpoint`
数据类型	本篇两字段均为整数；单位与读写在功能定义补齐。必填 · 填写：`整数`
设备标识	每个UDP报文clientId与此编号完全一致，区分大小写。必填 · 填写：`FastBee_UDP_Tutorial_01`
设备名称	在列表定位当前演示设备。必填 · 填写：`FastBee_无线温控`
接入概况	本截图为向导初始JSON/MQTT概况；下一节改为JSON/UDP。必填 · 填写：`1台设备，2个采集字段`

JSON与UDP协议设置

字段 / 控件	填写说明
接入协议	本篇最终选择UDP。必填 · 填写：`UDP` 修改后须发布。UDP：使用带独立边界的数据报，每条带设备身份；使用带独立边界的数据报，每条带设备身份。
数据格式	本篇使用普通JSON对象，不使用JSON Array或Alink。必填 · 填写：`JSON` 修改后须发布。JSON：每条完整JSON对象承载方法、设备编号及属性；每条完整JSON对象承载方法、设备编号及属性。
传输方式	最终必须为UDP，不能沿用向导的MQTT。必填 · 填写：`UDP` 修改后须发布。UDP：下行返回最近身份数据报登记的源地址和端口；下行返回最近身份数据报登记的源地址和端口。
联网方式	本篇业务设备以WIFI标识联网方式。必填 · 填写：`WIFI` 修改后须发布。WIFI：联网方式分类；实际收发传输仍为UDP；联网方式分类；实际收发传输仍为UDP。
授权码	本篇演示关闭；不要把其他产品的授权信息复制过来。必填 · 填写：`关闭` 修改后须发布。关闭：本篇已验证配置；本篇已验证配置。开启：需另行准备并核对授权参数，本篇未验证；需另行准备并核对授权参数，本篇未验证。

功能定义

字段 / 控件	填写说明
模型翻译	填写清晰英文名称，完成必填项再保存。必填 · 填写：`Temperature／Setpoint` 修改后须发布。
模型标识	上报属性键与模型标识逐字相同。必填 · 填写：`FastBee_temperature／FastBee_setpoint` 修改后须发布。
模型类别	读数和可写设定均采用属性。必填 · 填写：`属性` 修改后须发布。属性：保存当前读数或设定值；保存当前读数或设定值。功能：本篇不使用独立功能模型；本篇不使用独立功能模型。事件：本篇不使用事件模型；本篇不使用事件模型。
只读数据	温度只读；设定温度取消只读以提供控制入口。必填 · 填写：`温度勾选，设定不勾选` 修改后须发布。勾选：仅展示上报值；仅展示上报值。不勾选：允许按权限下发属性设定；允许按权限下发属性设定。
历史存储	两个字段都开启，后续上报才可查询历史。必填 · 填写：`勾选` 修改后须发布。勾选：记录后续采集值；记录后续采集值。不勾选：不能按本篇核对后续历史；不能按本篇核对后续历史。
图表展示／实时监测	温度开启，设定关闭；修改展示开关后重新核对只读状态。必填 · 填写：`温度开启，设定关闭` 修改后须发布。勾选：用于相应读数展示，注意只读联动；用于相应读数展示，注意只读联动。不勾选：设定值仍可通过运行状态控制；设定值仍可通过运行状态控制。
分享权限	按租户权限使用，本篇不开放分享。必填 · 填写：`不勾选` 修改后须发布。勾选：分享范围由租户业务决定；分享范围由租户业务决定。不勾选：保持本篇现有权限范围；保持本篇现有权限范围。
整数范围与步长	温度-40～100，设定16～35，步长均为1。必填 · 填写：`温度-40～100；设定16～35；步长1` 修改后须发布。
单位	两属性使用摄氏度。必填 · 填写：`℃` 修改后须发布。

设备身份与重新保存

字段 / 控件	填写说明
设备名称与所属产品	打开本篇设备，确认名称及编号，避免重存其他设备。必填 · 填写：`FastBee_无线温控`
修改／保存	产品由MQTT改为UDP后，重新保存对应设备并确认修改成功。

发布与生效

字段 / 控件	填写说明
发布产品	保存配置后发布，编辑已发布产品时先取消发布。
接入配置同步结果	确认接入节点已应用本次配置；不能只看保存成功。必填 · 填写：`APPLIED，失败0`

FMQX网页版UDP

字段 / 控件	填写说明
导入配置	在FMQX网页版导入本篇UTF-8配置到UDP教程分组。修改后须重连。
连接名称	识别本篇保留会话。必填 · 填写：`FastBee_无线温控` 修改后须重连。
本地监听地址	FMQX所在机器接收返回数据报的网卡地址。必填 · 填写：`0.0.0.0` 修改后须重连。
本地端口	设备工具接收下行的UDP源端口；本机须未被占用。必填 · 填写：`15021` 修改后须重连。
远端目标地址	填写FMQ UDP入口的可达地址。只有同机演示可用127.0.0.1。必填 · 填写：`127.0.0.1` 修改后须重连。
远端目标端口	与FMQ UDP监听端口一致。必填 · 填写：`8889` 修改后须重连。
启用广播	本篇点对点目标，不开启广播。必填 · 填写：`关闭` 修改后须重连。关闭：只发往指定目标；只发往指定目标。开启：需要广播场景及网段配置，本篇未验证；需要广播场景及网段配置，本篇未验证。
连接超时	界面单位毫秒；不是UDP交付保证。必填 · 填写：`5000毫秒` 修改后须重连。
测试连接	可检查配置准备情况，仍须实际上报验证业务。修改后须重连。
保存配置	保存后复用本篇会话，配置变化后再恢复收发。修改后须重连。
连接／断开	UDP连接表示本地收发端口已准备好；不表示远端可靠连接或业务通过。修改后须重连。
数据报设备身份	每条数据报顶层clientId等于平台设备标识。必填 · 填写：`FastBee_UDP_Tutorial_01` 修改后须重连。
数据报消息编号	每次上报使用独立id；复验换新序号，避免重放已处理编号。必填 · 填写：`为每条新消息分配新编号` 修改后须重连。
发送内容／发送	用文本格式发送一整个JSON数据报，可点击发送或Ctrl+Enter。修改后须重连。
接收记录	检查真实收到的指令内容、设定值及时间。必填 · 填写：`32；恢复后34` 修改后须重连。
演示状态机回复	FMQX jsonDevice接受设定并自动回复，随后人工独立再上报属性状态。必填 · 填写：`执行次数1／2，结果32／34` 修改后须重连。

设备运行状态

字段 / 控件	填写说明
设定温度滑块与纸飞机	将滑块调到允许目标，核对提示值后点击纸飞机，勿连续重发。必填 · 填写：`首次32；恢复后34`
平台当前值	当前值来自属性重新上报；不能用待发滑块值或已派发提示替代。必填 · 填写：`温度29，设定34`

历史数据

字段 / 控件	填写说明
设备与字段	选择本篇设备，再选温度或设定温度。必填 · 填写：`无线温控／温度、设定温度`
时间范围	覆盖当前设备本轮上报与指令状态回报时间。必填 · 填写：`2026-10-13 01:22～01:35`
查询与刷新	刷新页面并重新选择相同条件查询，等加载结束再核对。

停止与恢复

字段 / 控件	填写说明
保留与再次验收	结束断开FMQX，保留产品、设备、模型、会话及历史。必填 · 填写：`已断开；保留最后29／34`

遇到问题时先查哪里

看到什么现象	可能原因	先检查哪里	如何恢复
FMQX已连接但平台没有新值	UDP本地准备不等于报文已送达，或身份与属性键不符。	核对目标IP8889、每条clientId、设备编号、完整JSON及新id。	修正后发一个新样本，确认平台更新时间再继续。
改为UDP后下行仍失败	本篇观察到产品变更后设备旧传输状态未随之生效，根因尚未确认。	打开对应设备重新保存，核对产品JSON/UDP与本次发布APPLIED。	恢复UDP后先发含身份报文，再观察一次设备实收；未收到时不要连续重发。
上报有值但下行回不到设备	最新身份数据报源端口与当前监听端口不一致，或返回通道受阻。	本地15021、远端8889；恢复后先发身份数据报，核对设备实际接收。	停止旧会话，复用正确本地端口恢复并重新登记，再测试新指令。
端口已占用或无法启动	另一个会话或应用使用相同本地UDP端口。	本机15021只能由本篇当前会话使用，不同时启动同配置的副本。	关闭自己的重复会话；确需换端口时恢复后重新发送身份报文。
派发成功或自动回复成功但当前值没变	回复与属性状态上报是两类消息，当前值需独立状态报文。	FMQX演示已收到目标，自动回复后是否人工发送新的属性状态。	发新id的完整状态报文，核对实时值与历史；不把演示等同物理动作。
十个样本缺值或顺序不一致	UDP可能丢包或乱序，或复用了消息编号。	每次新id、完整数据报、等待平台确认、历史窗口覆盖输入时间。	保留原数据，使用新编号和不同值定向重测缺失样本。
刷新后历史为空或仍是旧值	字段、设备、日期、时间范围不对，或历史未开启。	确认两个字段历史开启，选本设备与01:22～01:35，等加载结束。	修正查询条件再查；新开启历史仅保证后续记录，不补旧数据。
断开后平台仍显示34	平台保留最后属性，UDP断开不等于即时业务离线。	看FMQX已断开与更新时间是否继续变化。	无需删除数据；恢复时先连同一会话并发送新的身份数据报。

JSON 与 UDP 无线温控接入 ​

开始前先了解 ​

先分清UDP两端地址 ​

一、创建产品、字段与设备 ​

1. 从新建产品开始 ​

截图重点说明 ​

2. 用JSON样例生成字段草稿 ​

截图重点说明 ​

3. 核对两个属性及JSON路径 ​

截图重点说明 ​

4. 填写独立设备编号 ​

截图重点说明 ​

5. 核对基础产品与设备 ​

截图重点说明 ​

二、改为JSON与UDP并配置属性 ​

6. 将产品明确改为JSON与UDP ​

截图重点说明 ​

7. 把设定温度配置为可写并保留历史 ​

截图重点说明 ​

8. 把温度配置为只读并保留历史 ​

截图重点说明 ​

9. 重新打开对应设备核对身份 ​

截图重点说明 ​

10. 重新保存设备并确认成功 ​

截图重点说明 ​

11. 确认发布已保存的配置 ​

截图重点说明 ​

12. 发布后确认接入配置实际生效 ​

截图重点说明 ​

三、配置FMQX网页版 ​

13. 打开FMQX导入菜单 ​

截图重点说明 ​

14. 在FMQX核对UDP两端地址 ​

截图重点说明 ​

15. 启动本地UDP收发 ​

截图重点说明 ​

四、上报十个可区分样本 ​

16. 发送第一条含身份数据报 ​

截图重点说明 ​

17. 依次发送十个可区分样本 ​

截图重点说明 ​

18. 核对平台最新属性 ​

截图重点说明 ​

五、下发设定并独立回报状态 ​

19. 准备32℃目标并发送 ​

截图重点说明 ​

20. 确认设备收到设定32的指令 ​

截图重点说明 ​

21. 核对FMQX演示执行与自动回复 ​

截图重点说明 ​

22. 人工独立上报设定32后的状态 ​

截图重点说明 ​

23. 确认重新上报后的平台值32 ​

截图重点说明 ​

六、停止后恢复并接收新指令 ​

24. 停止UDP收发并保留会话 ​

截图重点说明 ​

25. 恢复原UDP会话 ​

截图重点说明 ​

26. 恢复后先发送含身份的数据报 ​

截图重点说明 ​

27. 恢复后准备34℃目标 ​

截图重点说明 ​

28. 确认恢复后实际收到设定34 ​

截图重点说明 ​

29. 核对恢复后的演示回复 ​

截图重点说明 ​

30. 独立回报恢复后的34℃状态 ​

截图重点说明 ​

31. 重新上报并确认平台34 ​

截图重点说明 ​

七、查询历史并刷新确认 ​

32. 查询十个温度样本 ​

截图重点说明 ​

33. 刷新重查设定32到34 ​

截图重点说明 ​

八、结束与再次验收 ​

34. 结束收发并保留数据 ​

截图重点说明 ​

字段与参数参考 ​

JSON 与 UDP 无线温控接入

开始前先了解

先分清UDP两端地址

一、创建产品、字段与设备

1. 从新建产品开始

截图重点说明

2. 用JSON样例生成字段草稿

截图重点说明

3. 核对两个属性及JSON路径

截图重点说明

4. 填写独立设备编号

截图重点说明

5. 核对基础产品与设备

截图重点说明

二、改为JSON与UDP并配置属性

6. 将产品明确改为JSON与UDP

截图重点说明

7. 把设定温度配置为可写并保留历史

截图重点说明

8. 把温度配置为只读并保留历史

截图重点说明

9. 重新打开对应设备核对身份

截图重点说明

10. 重新保存设备并确认成功

截图重点说明

11. 确认发布已保存的配置

截图重点说明

12. 发布后确认接入配置实际生效

截图重点说明

三、配置FMQX网页版

13. 打开FMQX导入菜单

截图重点说明

14. 在FMQX核对UDP两端地址

截图重点说明

15. 启动本地UDP收发

截图重点说明

四、上报十个可区分样本

16. 发送第一条含身份数据报

截图重点说明

17. 依次发送十个可区分样本

截图重点说明

18. 核对平台最新属性

截图重点说明

五、下发设定并独立回报状态

19. 准备32℃目标并发送

截图重点说明

20. 确认设备收到设定32的指令

截图重点说明

21. 核对FMQX演示执行与自动回复

截图重点说明

22. 人工独立上报设定32后的状态

截图重点说明

23. 确认重新上报后的平台值32

截图重点说明

六、停止后恢复并接收新指令

24. 停止UDP收发并保留会话

截图重点说明

25. 恢复原UDP会话

截图重点说明

26. 恢复后先发送含身份的数据报

截图重点说明

27. 恢复后准备34℃目标

截图重点说明

28. 确认恢复后实际收到设定34

截图重点说明

29. 核对恢复后的演示回复

截图重点说明

30. 独立回报恢复后的34℃状态

截图重点说明

31. 重新上报并确认平台34

截图重点说明

七、查询历史并刷新确认

32. 查询十个温度样本

截图重点说明

33. 刷新重查设定32到34

截图重点说明

八、结束与再次验收

34. 结束收发并保留数据

截图重点说明

字段与参数参考
