Modbus TCP 寄存器终端接入

本文依据已有操作手册整理为线上操作参考。原文标为预期或未执行的操作，仍须按实际环境验证。

读取保持寄存器、远程单寄存器写入、独立读回及历史和恢复。

**开始前准备：**已登录并具备产品、设备、模型、发布、控制及历史查询权限；本地应用、单节点FMQ与FMQX网页版可用，设备地址和正式点表已确认

开始前先了解

首次接入按配置章节操作；已有相同产品和设备时复用保留配置，从上报与收发验证开始。配置图与恢复示例保留原操作时点，当前复验另行核对。

本篇使用一台寄存器终端，完成Modbus TCP直连、读取保持寄存器、平台下发单寄存器写入、独立读回、历史刷新以及暂停后的恢复。适合支持原生Modbus TCP、能够监听TCP端口的设备。

蜂信物联（FastBee）平台负责产品、设备、控制与历史查询；FMQ是设备接入服务；FMQX网页版在本文扮演演示从站。它接收真实Modbus请求并改变内部寄存器，不能据此代替实物动作或现场设备安全验收。

需要已登录的账号，具有产品、设备、物模型编辑、发布、控制与历史查询权限。准备正式点表、设备可达IP与端口、站号及可写地址。新建独立产品演示，避免暂停同型号共享产品影响其他设备。

功能关系示意

配置与收发方向；不是运行截图。

复制模板前先替换这些参数

本篇代码使用普通模板名；截图保留实际历史资源。请先完成以下核对，再保存为UTF-8文件或发送报文。

register_0等是点表模板标识；平台点表、映射、FMQX物模型中的identifier必须逐项相同。地址、站号与读写属性以现场正式点表为准。
连接文件中的host、port及监听方向须改为当前环境实际地址；127.0.0.1表示运行FMQX的本机。涉及MQTT时同步核对产品号、用户名、订阅主题和responseRoute，密码仅在连接页面安全填写。
分组、会话及订阅id是导入文件内部引用；如需改名，groupId必须与对应分组id一致。先核对再导入，不要在保留会话上重复创建同名连接。
代码块是按既有无密码资产或原代码改写的客户模板，尚未证明本版模板已成功导入。历史截图、发送时间和业务通过范围仍以各步骤记录为准；不要将模板名当作旧证据中的实际资源名。

先核对连接方向与点表

连接方向是FMQ主动连接设备；设备侧监听，本例为127.0.0.1:15020、站号1。设备换到其他电脑后，应填写FMQ能够访问的设备IP；不要把FMQ服务器IP错填成设备监听IP。

FC03表示读取保持寄存器，FC06表示写入单个保持寄存器。地址采用零基：参考号40001对应地址0，40101对应地址100。本篇地址0～9用于采集，地址100用于写入设定。

全部点使用UINT16、数量1、字节序BE、字序BE、倍率1、偏移0、轮询5000毫秒。UINT16范围是0～65535，本文没有单位；接入实物时由厂家点表决定类型、单位与倍率，不能把本文整数随意解释成温度。

本篇完整UTF-8采集点表csv

text

identifier,name,datatype,unit,registerarea,wiredatatype,byteorder,wordorder,functioncode,addressbase,startaddress,quantity,scale,offset,intervalms

register_0,采集点1,integer,,HOLDING_REGISTER,UINT16,BE,BE,3,0,0,1,1,0,5000

register_1,采集点2,integer,,HOLDING_REGISTER,UINT16,BE,BE,3,0,1,1,1,0,5000

register_2,采集点3,integer,,HOLDING_REGISTER,UINT16,BE,BE,3,0,2,1,1,0,5000

register_3,采集点4,integer,,HOLDING_REGISTER,UINT16,BE,BE,3,0,3,1,1,0,5000

register_4,采集点5,integer,,HOLDING_REGISTER,UINT16,BE,BE,3,0,4,1,1,0,5000

register_5,采集点6,integer,,HOLDING_REGISTER,UINT16,BE,BE,3,0,5,1,1,0,5000

register_6,采集点7,integer,,HOLDING_REGISTER,UINT16,BE,BE,3,0,6,1,1,0,5000

register_7,采集点8,integer,,HOLDING_REGISTER,UINT16,BE,BE,3,0,7,1,1,0,5000

register_8,采集点9,integer,,HOLDING_REGISTER,UINT16,BE,BE,3,0,8,1,1,0,5000

register_9,采集点10,integer,,HOLDING_REGISTER,UINT16,BE,BE,3,0,9,1,1,0,5000

register_100,写入设定,integer,,HOLDING_REGISTER,UINT16,BE,BE,3,0,100,1,1,0,5000

保存为CSV后，在接入向导的采集字段中导入；核对11个字段及零基地址。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

一、创建产品与设备

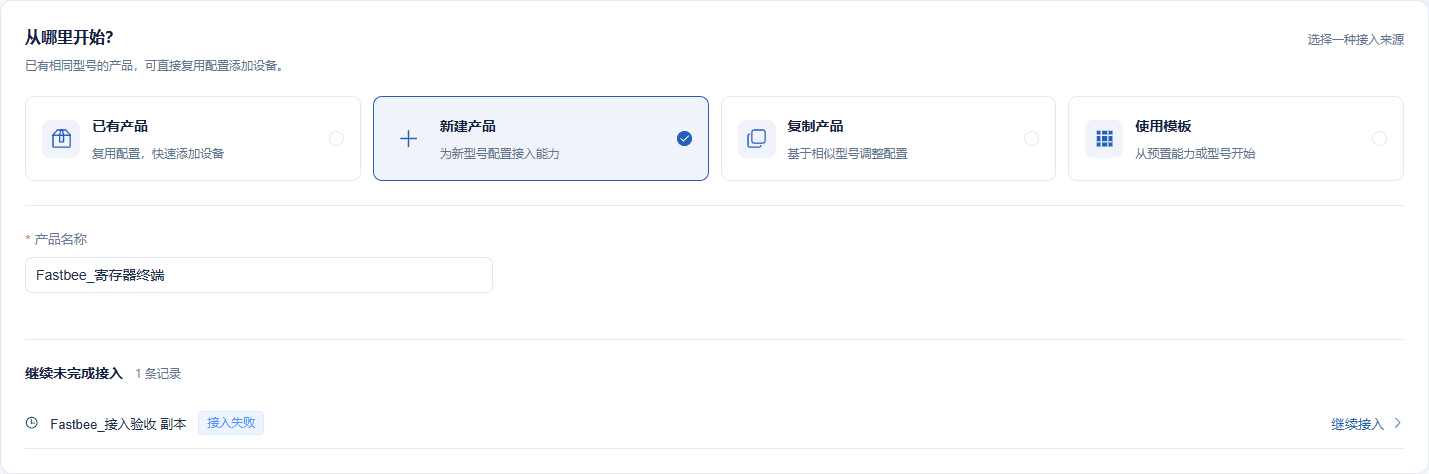

1. 从新建产品开始

**操作位置：*物联网→设备接入→*从哪里开始 操作步骤：选择 新建产品，填写产品名称 FastBee_寄存器终端。已有本篇资源复验时直接进入产品。

从新建产品开始

新建产品已选中；下方其他未完成记录不属于本篇，不点击继续接入。

截图重点说明

字段 / 控件	说明
接入来源	新型号选新建产品；同型号已有产品可复用，不要重复创建。必填 · 填写：`新建产品`
产品名称	给这类寄存器设备取名。必填 · 填写：`FastBee_寄存器终端`

2. 选择原生Modbus TCP

**操作位置：*设备接入向导→*产品与协议 操作步骤：在协议选择 Modbus TCP，确认传输方式为TCP。

选择原生Modbus TCP

本篇是FMQ主动连接设备的Modbus TCP，不是JSON/TCP或RTU透传。

截图重点说明

字段 / 控件	说明
协议	本篇选择原生Modbus TCP直连。必填 · 填写：`Modbus TCP`
传输方式	本场景使用TCP连接，随协议确定。必填 · 填写：`TCP`

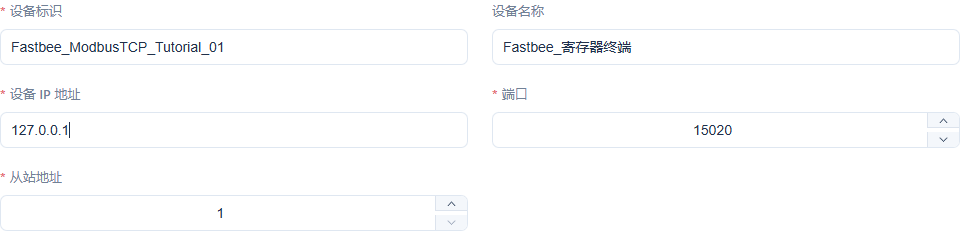

3. 填写设备监听地址与站号

**操作位置：*设备接入向导→*添加设备 操作步骤：填写本篇设备标识，设备IP地址 为 127.0.0.1，端口15020、从站地址1。

填写设备监听地址与站号

这组地址由设备提供；只有设备和FMQ在同一台电脑时才填127.0.0.1。

截图重点说明

字段 / 控件	说明
设备标识	平台设备编号；绑定时选择这一台设备，不是在Modbus报文中额外写编号。必填 · 填写：`FastBee_ModbusTCP_Tutorial_01`
设备名称	列表中识别当前终端的业务名称。必填 · 填写：`FastBee_寄存器终端`
设备IP地址	填写被FMQ主动连接的设备地址。此例设备与FMQ同机。必填 · 填写：`127.0.0.1`
端口	设备端监听端口，与FMQX配置一致。必填 · 填写：`15020`
从站地址	同一设备连接中的站号，也叫Unit ID。必填 · 填写：`1`

4. 核对采集字段与接入概况

**操作位置：*设备接入向导→*接入确认 **操作步骤：**核对接入概况为本篇产品、Modbus TCP、1台设备 和 11个采集字段。

核对采集字段与接入概况

此图为接入概况，11个属性对应点表地址0～9及100；字段数不是十个可区分样本的替代。

截图重点说明

字段 / 控件	说明
采集字段	导入下方UTF-8点表，检查11个字段与零基地址。必填 · 填写：`地址0～9及100，共11个`
设备标识	平台设备编号；绑定时选择这一台设备，不是在Modbus报文中额外写编号。必填 · 填写：`FastBee_ModbusTCP_Tutorial_01`
协议	本篇选择原生Modbus TCP直连。必填 · 填写：`Modbus TCP`

二、核对绑定、轮询和映射

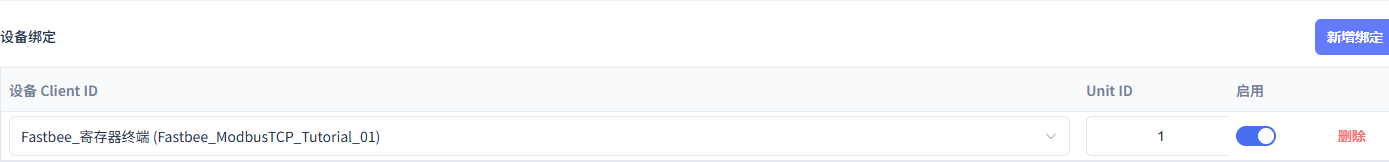

5. 核对本设备的站号绑定

**操作位置：*产品管理→寄存器终端→协议设置→*设备绑定 操作步骤：核对绑定设备标识与本篇一致，Unit ID 为 1，保持启用。

核对本设备的站号绑定

截图为当前真实绑定；本篇停止轮询使用取消发布，不以关闭绑定开关作为成功停机路径。

截图重点说明

字段 / 控件	说明
绑定设备	选择本篇设备，避免点表落在另一台同名终端。必填 · 填写：`FastBee_寄存器终端`
Unit ID	绑定站号必须与从站一致。必填 · 填写：`1`
启用	本篇绑定、轮询范围和点位映射保持启用。必填 · 填写：`开启`

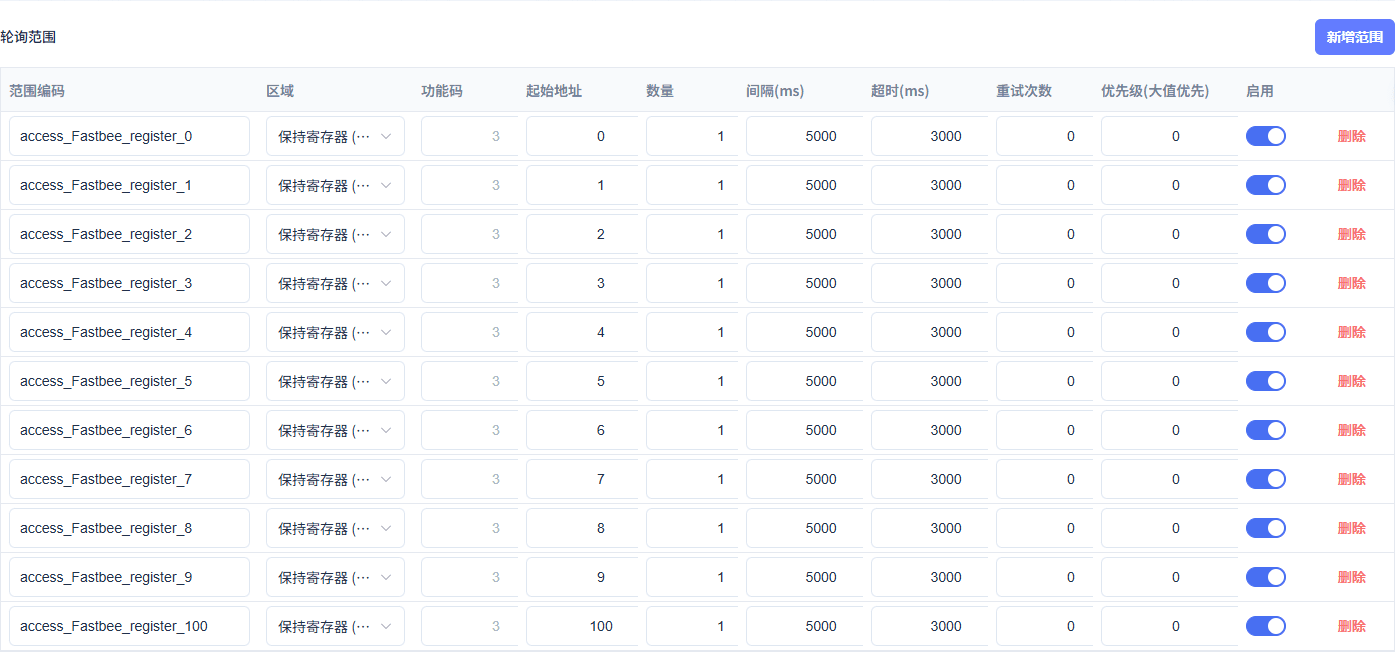

6. 核对FC03轮询范围

**操作位置：*产品管理→寄存器终端→协议设置→*轮询范围 **操作步骤：**按字段逐项核对保持寄存器、功能码3、零基地址及数量1，轮询间隔 5000 毫秒。

核对FC03轮询范围

示例行为地址0，随后为数量1、间隔5000、超时3000、重试0、优先级0；其余点按完整点表。当前窄图缺列标题，待补采标题区域。

截图重点说明

字段 / 控件	说明
寄存器区域	本篇全部使用保持寄存器。必填 · 填写：`HOLDING_REGISTER`
读取功能码	FC03表示读取保持寄存器。必填 · 填写：`3（FC03）`
起始地址／零基地址	地址0对应参考号40001，地址100对应40101；不要把40001直接填为零基地址。必填 · 填写：`0～9；写入设定100`
数量	每个UINT16占用1个16位寄存器。必填 · 填写：`1`
轮询间隔	每个点约每5秒读取一次，单位毫秒。必填 · 填写：`5000`
超时	本篇等待设备响应最长3000毫秒。必填 · 填写：`3000`
最大重试	本篇配置0，不自动增加重试轮次。必填 · 填写：`0`
优先级	本篇所有读取范围使用相同优先级。必填 · 填写：`0`

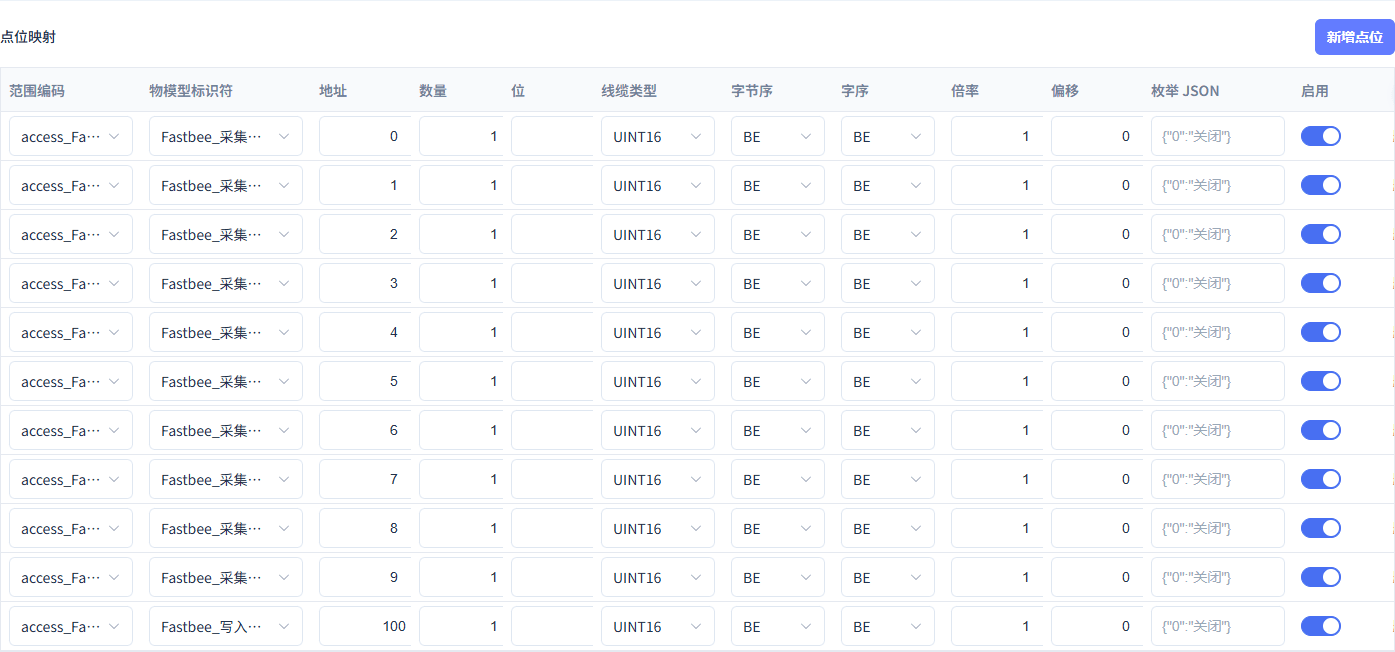

7. 核对地址100的整数映射

**操作位置：*产品管理→寄存器终端→协议设置→*点位映射 操作步骤：核对写入设定地址 100，类型 UINT16，字节序和字序均为BE，倍率1、偏移0。

核对地址100的整数映射

实际保存值为UINT16/BE/BE，枚举映射留空；不要沿用旧BIG_ENDIAN填写值。当前行缺列标题，待补采。

截图重点说明

字段 / 控件	说明
起始地址／零基地址	地址0对应参考号40001，地址100对应40101；不要把40001直接填为零基地址。必填 · 填写：`0～9；写入设定100`
数量	每个UINT16占用1个16位寄存器。必填 · 填写：`1`
寄存器数据类型	UINT16表示无符号16位整数，0～65535。必填 · 填写：`UINT16`
字节序	平台填BE，FMQX导入配置中的BigEndian表达同一方向。必填 · 填写：`BE`
字序	本篇UINT16只占一个字；保持BE，与点表一致。必填 · 填写：`BE`
倍率	展示值=原始寄存器值×倍率+偏移，本篇不缩放。必填 · 填写：`1`
偏移	本篇不增加固定偏移。必填 · 填写：`0`
枚举映射	本篇为普通整数，不配置枚举映射。选填 · 填写：`留空`

绑定通过平台设备标识关联这台终端，Modbus请求本身使用站号和寄存器地址。各地址不能互相套用；保存后重新发布，接入侧生效后才继续。

三、启动FMQX演示从站

在FMQX网页版导入下方JSON到直连教程分组，选择寄存器终端。已有保存会话复验时直接复用，避免重新导入造成同名会话。此配置自动重连关闭。

FMQX网页版完整从站配置json

text

{

  "schemaVersion": 3,

  "groups": [

    {

      "id": "tutorial_modbus_tcp_group",

      "name": "直连教程",

      "sortOrder": 52,

      "isSystem": false

    }

  ],

  "sessions": [

    {

      "id": "tutorial_modbus_tcp_01",

      "groupId": "tutorial_modbus_tcp_group",

      "name": "寄存器终端",

      "protocol": "ModbusTCP",

      "transport": "TCP",

      "host": "127.0.0.1",

      "port": 15020,

      "unitId": 1,

      "autoReconnect": false,

      "modbusThingModels": [

        {

          "modelName": "采集点1",

          "identifier": "register_0",

          "type": 1,

          "dataType": "Integer",

          "isReadonly": true,

          "initialValue": 101,

          "mapping": {

            "dataArea": "HoldingRegisters",

            "address": 0,

            "length": 1,

            "wireFormat": "UInt16",

            "byteOrder": "BigEndian",

            "wordOrder": "HighWordFirst",

            "scale": 1,

            "offset": 0

          }

        },

        {

          "modelName": "采集点2",

          "identifier": "register_1",

          "type": 1,

          "dataType": "Integer",

          "isReadonly": true,

          "initialValue": 102,

          "mapping": {

            "dataArea": "HoldingRegisters",

            "address": 1,

            "length": 1,

            "wireFormat": "UInt16",

            "byteOrder": "BigEndian",

            "wordOrder": "HighWordFirst",

            "scale": 1,

            "offset": 0

          }

        },

        {

          "modelName": "采集点3",

          "identifier": "register_2",

          "type": 1,

          "dataType": "Integer",

          "isReadonly": true,

          "initialValue": 103,

          "mapping": {

            "dataArea": "HoldingRegisters",

            "address": 2,

            "length": 1,

            "wireFormat": "UInt16",

            "byteOrder": "BigEndian",

            "wordOrder": "HighWordFirst",

            "scale": 1,

            "offset": 0

          }

        },

        {

          "modelName": "采集点4",

          "identifier": "register_3",

          "type": 1,

          "dataType": "Integer",

          "isReadonly": true,

          "initialValue": 104,

          "mapping": {

            "dataArea": "HoldingRegisters",

            "address": 3,

            "length": 1,

            "wireFormat": "UInt16",

            "byteOrder": "BigEndian",

            "wordOrder": "HighWordFirst",

            "scale": 1,

            "offset": 0

          }

        },

        {

          "modelName": "采集点5",

          "identifier": "register_4",

          "type": 1,

          "dataType": "Integer",

          "isReadonly": true,

          "initialValue": 105,

          "mapping": {

            "dataArea": "HoldingRegisters",

            "address": 4,

            "length": 1,

            "wireFormat": "UInt16",

            "byteOrder": "BigEndian",

            "wordOrder": "HighWordFirst",

            "scale": 1,

            "offset": 0

          }

        },

        {

          "modelName": "采集点6",

          "identifier": "register_5",

          "type": 1,

          "dataType": "Integer",

          "isReadonly": true,

          "initialValue": 106,

          "mapping": {

            "dataArea": "HoldingRegisters",

            "address": 5,

            "length": 1,

            "wireFormat": "UInt16",

            "byteOrder": "BigEndian",

            "wordOrder": "HighWordFirst",

            "scale": 1,

            "offset": 0

          }

        },

        {

          "modelName": "采集点7",

          "identifier": "register_6",

          "type": 1,

          "dataType": "Integer",

          "isReadonly": true,

          "initialValue": 107,

          "mapping": {

            "dataArea": "HoldingRegisters",

            "address": 6,

            "length": 1,

            "wireFormat": "UInt16",

            "byteOrder": "BigEndian",

            "wordOrder": "HighWordFirst",

            "scale": 1,

            "offset": 0

          }

        },

        {

          "modelName": "采集点8",

          "identifier": "register_7",

          "type": 1,

          "dataType": "Integer",

          "isReadonly": true,

          "initialValue": 108,

          "mapping": {

            "dataArea": "HoldingRegisters",

            "address": 7,

            "length": 1,

            "wireFormat": "UInt16",

            "byteOrder": "BigEndian",

            "wordOrder": "HighWordFirst",

            "scale": 1,

            "offset": 0

          }

        },

        {

          "modelName": "采集点9",

          "identifier": "register_8",

          "type": 1,

          "dataType": "Integer",

          "isReadonly": true,

          "initialValue": 109,

          "mapping": {

            "dataArea": "HoldingRegisters",

            "address": 8,

            "length": 1,

            "wireFormat": "UInt16",

            "byteOrder": "BigEndian",

            "wordOrder": "HighWordFirst",

            "scale": 1,

            "offset": 0

          }

        },

        {

          "modelName": "采集点10",

          "identifier": "register_9",

          "type": 1,

          "dataType": "Integer",

          "isReadonly": true,

          "initialValue": 110,

          "mapping": {

            "dataArea": "HoldingRegisters",

            "address": 9,

            "length": 1,

            "wireFormat": "UInt16",

            "byteOrder": "BigEndian",

            "wordOrder": "HighWordFirst",

            "scale": 1,

            "offset": 0

          }

        },

        {

          "modelName": "写入设定",

          "identifier": "register_100",

          "type": 1,

          "dataType": "Integer",

          "isReadonly": false,

          "initialValue": 0,

          "mapping": {

            "dataArea": "HoldingRegisters",

            "address": 100,

            "length": 1,

            "wireFormat": "UInt16",

            "byteOrder": "BigEndian",

            "wordOrder": "HighWordFirst",

            "scale": 1,

            "offset": 0

          }

        }

      ]

    }

  ]

}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447

另存为UTF-8 JSON后导入；此例为演示从站，监听地址与平台设备地址必须对应。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

8. 在FMQX启动演示从站

**操作位置：*FMQX网页版→直连教程→*寄存器终端 **操作步骤：**导入下方配置，点击连接启动从站监听，确认 已连接。

在FMQX启动演示从站

FMQX演示从站监听127.0.0.1:15020、站号1；FMQ从外部主动连接。顶部提示遮住部分右侧按钮，待补采无遮挡区域。

截图重点说明

字段 / 控件	说明
导入配置	把下方UTF-8 JSON导入FMQX网页版，保存到直连教程分组。必填 · 填写：`Modbus TCP从站，11个属性`
连接／断开	FMQX在此场景扮演从站设备，连接按钮启动监听，FMQ主动来连接。必填 · 填写：`127.0.0.1:15020；Unit ID 1`

四、读取十个可区分样本

下列201至210是原完整十样本操作图；最近一次独立复验使用91至100，设备与历史保留。复验需选新时间窗，不能把寄存器点数当成样本次数。

9. 给地址0写入第一个演示样本

**操作位置：*FMQX网页版→物模型参数→*地址0 **操作步骤：**编辑地址0的当前值为 201，点击输入框旁的勾号，等待至少一个5秒轮询周期。

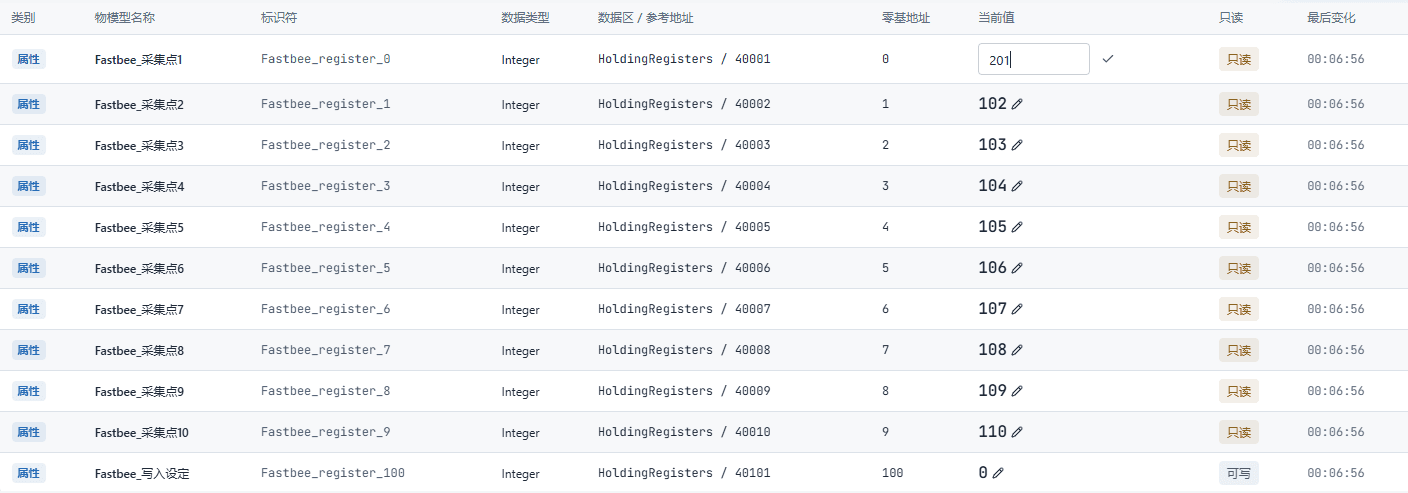

给地址0写入第一个演示样本

这是在FMQX演示设备内部修改寄存器，随后由FMQ读取；不是从平台直接改实时值。

截图重点说明

字段 / 控件	说明
当前值编辑	在地址0一行编辑设备内寄存器值，点击勾号保存，等待FMQ轮询。必填 · 填写：`依次201～210`
起始地址／零基地址	地址0对应参考号40001，地址100对应40101；不要把40001直接填为零基地址。必填 · 填写：`0～9；写入设定100`
轮询间隔	每个点约每5秒读取一次，单位毫秒。必填 · 填写：`5000`

10. 依次产生十个不同样本

**操作位置：*FMQX网页版→*物模型参数 **操作步骤：**按同样方法依次保存 202～210；每次等待平台读到上一值再继续。

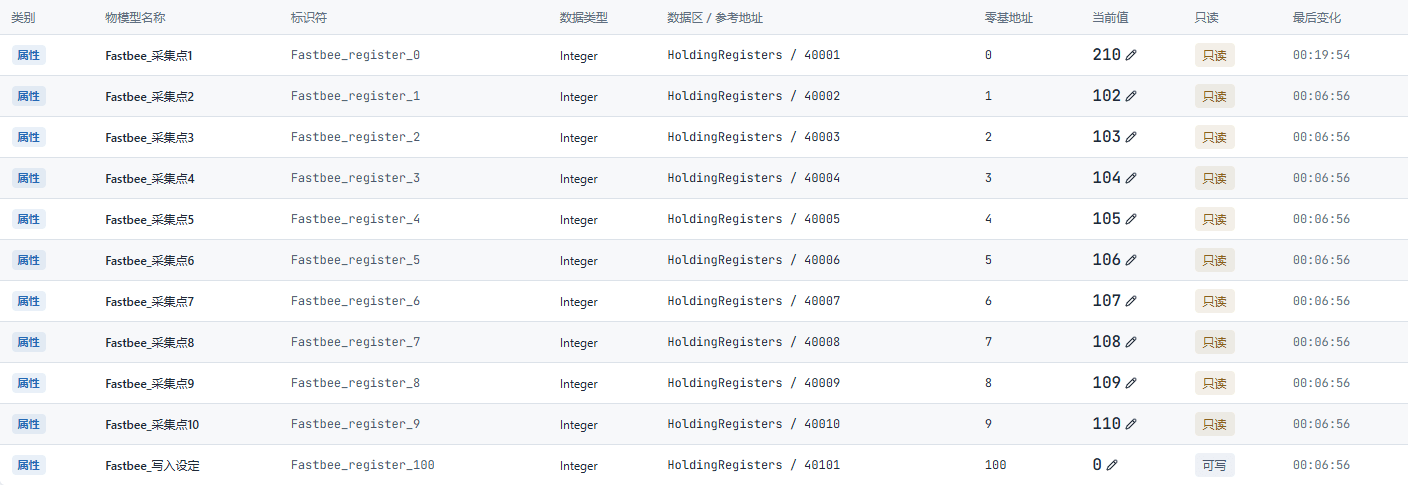

依次产生十个不同样本

地址0最终为210；其余采集点保持102～110。十样本来自同一地址逐次变化，不是把十个字段算作十条数据。

截图重点说明

字段 / 控件	说明
当前值编辑	在地址0一行编辑设备内寄存器值，点击勾号保存，等待FMQ轮询。必填 · 填写：`依次201～210`
轮询间隔	每个点约每5秒读取一次，单位毫秒。必填 · 填写：`5000`
地址0采样当前值	核对地址0每次保存后的实际值；本步完成后应为210。必填 · 填写：`202～210，最终210` · 示例：`地址0最终210`

依次把地址0改为201～210，每次保存后等待至少一个轮询周期并核对平台当前值；速度过快时中间值可能还未被读取就被下一值覆盖。地址1～9保持102～110。

同一个值被后续轮询再次读到是正常现象。检查一次处理应使用每次读取的独立记录，不要把相同数值的不同轮询误判为重复。最后通过历史页核对十个值，不用字段数量代替样本数量。

五、配置可写属性并发布

11. 撤回发布以编辑写入属性

**操作位置：*产品管理→寄存器终端→*取消发布 操作步骤：确认当前是本篇独立产品，点击 取消发布 并在提示中选择确定。

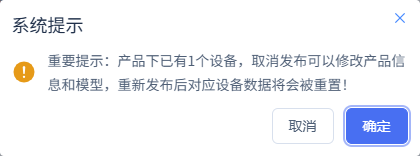

撤回发布以编辑写入属性

提示会影响该产品设备及重新发布后的对应缓存数据；历史存储记录不在本篇删除范围内。共享产品操作前应先安排影响窗口。

截图重点说明

字段 / 控件	说明
取消发布	停止本产品运行配置，或允许修改物模型；会影响本产品全部设备。必填 · 填写：`本篇独立产品`

12. 把地址100配置为可写并核对保存

**操作位置：*产品管理→寄存器终端→功能定义→*写入设定 操作步骤：填写模型翻译 RegisterSetpoint，取消 只读数据，开启历史存储，完成表单后保存。

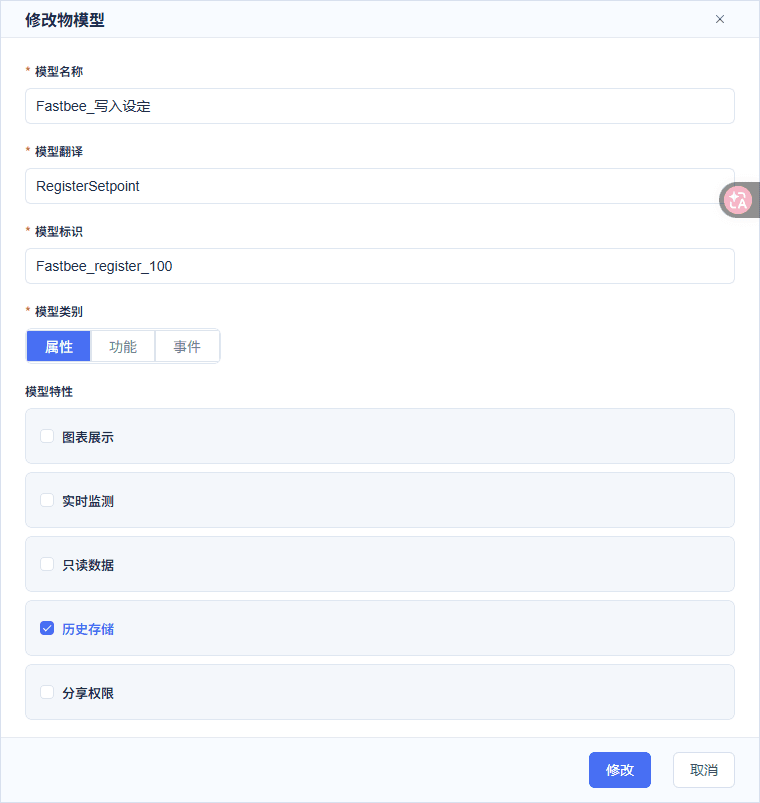

把地址100配置为可写并核对保存

模型翻译非空才会提交；写入设定只读关闭、历史开启，整数范围0～65535、步长1、单位空，保存后重新打开核对。

截图重点说明

字段 / 控件	说明
模型翻译	必填英文名称，留空会阻止保存。必填 · 填写：`RegisterSetpoint`
模型标识	写入设定须与地址100的点位映射使用相同标识。必填 · 填写：`FastBee_register_100`
模型类别	寄存器当前值是属性。必填 · 填写：`属性`
只读数据	采集点0～9只读；写入设定取消只读。必填 · 填写：`写入设定不勾选`
历史存储	开启后把后续采集到的实际值写入历史。必填 · 填写：`勾选`
图表展示／实时监测	写入设定在本篇均不勾选，保留运行状态控制入口。必填 · 填写：`均不勾选`
分享权限	本篇不开放分享，按所在租户权限使用。必填 · 填写：`不勾选`
整数范围与步长	UINT16设定范围0～65535，步长1，单位留空。必填 · 填写：`0～65535；步长1`

13. 发布已保存的点表与物模型

**操作位置：*产品管理→寄存器终端→*发布产品 **操作步骤：**核对参数后点击 发布产品，在确认框选择确定。

发布已保存的点表与物模型

保存和发布是两个动作；本图只表示确认发布，下一步继续核对接入侧生效结果。

截图重点说明

字段 / 控件	说明
发布产品	保存配置后重新发布；仅保存不表示已经生效。必填 · 填写：`确认发布`

14. 确认接入配置实际生效

**操作位置：*产品管理→寄存器终端→*接入配置同步 **操作步骤：**展开同步结果，确认目标节点 APPLIED 且失败原因为空。

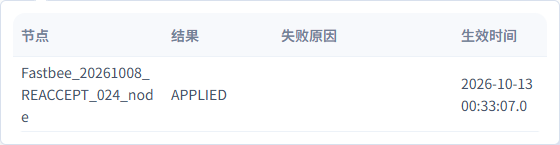

确认接入配置实际生效

本次完整发布已经在接入节点应用；仍需继续做设备读取、下行和历史验证。

截图重点说明

字段 / 控件	说明
接入配置同步结果	APPLIED表示目标接入节点已应用本次配置。必填 · 填写：`APPLIED`

写入设定的模型翻译填RegisterSetpoint，标识对应地址100。只读关闭、历史开启，图表展示和实时监测在本例均关闭；这些展示选项会联动只读，保存后重新打开核对。整数范围0～65535、步长1、单位留空。

模型翻译留空时前端会阻止保存，看见弹窗关闭或点过按钮不能代替保存成功。完成保存、重新打开核对、发布并确认APPLIED，之后才发送写入。

六、暂停并恢复收发

15. 暂停本轮收发并保留资源

**操作位置：*产品管理／FMQX网页版→*寄存器终端 操作步骤：先取消发布并确认接入侧停止，再在FMQX点击断开，确认 已断开。

暂停本轮收发并保留资源

此图对应恢复前的暂停阶段，产品、设备、点表与历史保留；单独关闭绑定的保存没有成功。

截图重点说明

字段 / 控件	说明
保留与再次验收	结束取消发布并断开FMQX；保留产品、设备、点表、会话和历史。必填 · 填写：`最终取消发布；从站已断开`
取消发布	停止本产品运行配置，或允许修改物模型；会影响本产品全部设备。必填 · 填写：`本篇独立产品`
连接／断开	FMQX在此场景扮演从站设备，连接按钮启动监听，FMQ主动来连接。必填 · 填写：`127.0.0.1:15020；Unit ID 1`

16. 恢复产品发布

**操作位置：*产品管理→寄存器终端→*发布产品 操作步骤：重新点击 发布产品 并确认，待同步结果APPLIED后继续。

恢复产品发布

恢复发布重新启用这台独立设备的运行配置，不能只看到确认框就认定恢复成功。

截图重点说明

字段 / 控件	说明
接入配置同步结果	APPLIED表示目标接入节点已应用本次配置。必填 · 填写：`APPLIED`
发布产品	保存配置后重新发布；仅保存不表示已经生效。必填 · 填写：`确认发布`

17. 恢复FMQX从站监听

**操作位置：*FMQX网页版→直连教程→*寄存器终端 **操作步骤：**选择保留会话点击连接，确认 已连接，等待FC03重新读取。

恢复FMQX从站监听

恢复同一站号、IP和端口；连接方向仍为FMQ主动连接FMQX从站。

截图重点说明

字段 / 控件	说明
保留与再次验收	结束取消发布并断开FMQX；保留产品、设备、点表、会话和历史。必填 · 填写：`最终取消发布；从站已断开`
连接／断开	FMQX在此场景扮演从站设备，连接按钮启动监听，FMQ主动来连接。必填 · 填写：`127.0.0.1:15020；Unit ID 1`

本篇暂停通过取消发布独立产品并断开FMQX完成，随后重新发布至APPLIED再恢复监听。同一个端口不可启动两个演示从站。地址和站号保持一致，恢复后继续读取再发送新指令。

当前版本单独关闭本设备绑定再保存被拒绝，不能把它写成已成功暂停的操作。取消发布会影响该产品全部设备，因此此例使用独立产品。

七、写43并确认独立读回

本段图示为原完整写43并独立读回的操作。最近一次按同一路径写45，也已由FC06真实请求、设备回显、后续独立FC03及实际历史核对；两次使用不同时间窗口。

18. 通过运行状态正式写入43

**操作位置：*设备管理→寄存器终端→运行状态→*设备控制 操作步骤：聚焦写入设定滑块，用方向键微调至提示值 43，立即核对后点击 纸飞机。

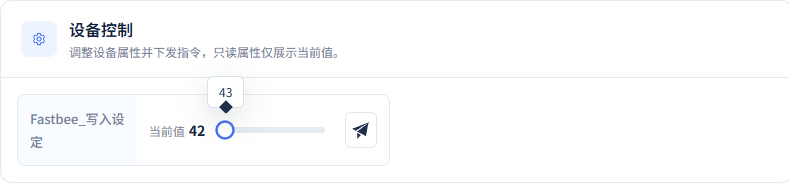

通过运行状态正式写入43

图中平台当前值仍为42，而滑块待发值为43；发送前以tooltip为准。周期轮询可能覆盖待发值，不要按滑块大致位置猜值。

截图重点说明

字段 / 控件	说明
写入设定滑块	先聚焦滑块，用方向键微调；发送前核对tooltip为43，点击纸飞机发送。必填 · 填写：`43`
整数范围与步长	UINT16设定范围0～65535，步长1，单位留空。必填 · 填写：`0～65535；步长1`

19. 确认演示设备真实接受写入

**操作位置：*FMQX网页版→物模型参数→*地址100 **操作步骤：**找到零基地址100，确认 当前值43 和新的最后变化时间。

确认演示设备真实接受写入

FMQX演示从站地址100在00:56:22变为43，使用FC06单寄存器写入；这一步核对设备侧真实状态。

截图重点说明

字段 / 控件	说明
设备寄存器当前值	下行后检查地址100实际值及最后变化时间。必填 · 填写：`43`
起始地址／零基地址	地址0对应参考号40001，地址100对应40101；不要把40001直接填为零基地址。必填 · 填写：`0～9；写入设定100`
Unit ID	绑定站号必须与从站一致。必填 · 填写：`1`

20. 等待独立FC03读回平台

**操作位置：*设备管理→寄存器终端→*运行状态 **操作步骤：**等待后续轮询，再刷新详情，确认 当前值 为 43。

等待独立FC03读回平台

当前43来自后续FC03读取，并非只依据下发提示；实际首个读回发生在00:56:25。

截图重点说明

字段 / 控件	说明
平台当前值	当前值来自后续独立FC03读取；不能用滑块待发值或已派发提示代替。必填 · 填写：`43`
轮询间隔	每个点约每5秒读取一次，单位毫秒。必填 · 填写：`5000`

本例正式控制主线是写43：发送前平台当前值42、滑块提示43；FMQX地址100随后变43；接入服务下一轮FC03再读回43，平台当前值随之更新。

不要只看到“已派发”就认定设备执行。依次核对设备实际寄存器、后续独立读回、平台当前值和历史。滑块范围较宽时先聚焦再用方向键微调，发送前再看提示值；轮询刷新可能覆盖尚未发送的滑块值。

八、查询历史并刷新确认

21. 选择设备字段和历史时段

**操作位置：*数据中心→*历史数据 **操作步骤：**选择本篇设备及 写入设定，时间范围覆盖指令前后，再点击查询。

选择设备字段和历史时段

查看写42过渡时选择00:43:45～00:44:15；查看正式写43选择00:56:15～00:56:40。

截图重点说明

字段 / 控件	说明
历史设备与字段	选择本篇设备和写入设定，避免查询同名其他设备。必填 · 填写：`本篇设备／写入设定`
历史时间范围	按设备输入及指令时间选择；本篇记录发生在2026-10-13。必填 · 填写：`00:43:45～00:44:15；00:56:15～00:56:40`
查询／刷新	刷新后重新选择相同设备、字段和时间范围，再查询。必填 · 填写：`查询后仍能看到43`

22. 刷新重查写43后的实际历史

**操作位置：*数据中心→*历史数据 操作步骤：刷新后重新选择相同设备、字段和43时间窗口，点击查询，核对 42→43。

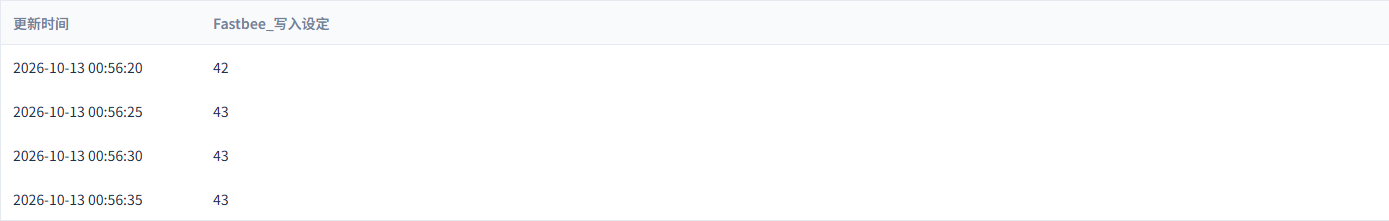

刷新重查写43后的实际历史

00:56:20仍为42，00:56:25起为43；刷新重查后记录仍存在。旧写42也有独立读回与历史，正式控制主例使用本节43。

截图重点说明

字段 / 控件	说明
历史时间范围	按设备输入及指令时间选择；本篇记录发生在2026-10-13。必填 · 填写：`00:43:45～00:44:15；00:56:15～00:56:40`
平台当前值	当前值来自后续独立FC03读取；不能用滑块待发值或已派发提示代替。必填 · 填写：`43`
查询／刷新	刷新后重新选择相同设备、字段和时间范围，再查询。必填 · 填写：`查询后仍能看到43`

历史选择本篇设备和写入设定：00:56:20仍为42，00:56:25开始为43。刷新页面后重新选择相同字段和时间范围，再查一次，记录应仍存在。

较早写42的独立读回在00:44:00，查询00:43:45～00:44:15可见30转42；这一段是历史过渡，写入准备操作以本篇43流程为准。查看十样本时切换采集点1并选00:17～00:21。

重新验收会增加历史，按新的起止时间核对。实际存储按每次读取记录保存，页面按秒显示；界面行数不能替代逐条消息核对。

九、结束与再次验收

23. 结束收发并保留设备与历史

**操作位置：*产品管理／FMQX网页版→寄存器终端→*统计 操作步骤：先撤回产品发布以停止轮询，再停止FMQX从站监听，确认已断开。

结束收发并保留设备与历史

截图重点说明

字段 / 控件	说明
保留与再次验收	结束取消发布并断开FMQX；保留产品、设备、点表、会话和历史。必填 · 填写：`最终取消发布；从站已断开`
取消发布	停止本产品运行配置，或允许修改物模型；会影响本产品全部设备。必填 · 填写：`本篇独立产品`
连接／断开	FMQX在此场景扮演从站设备，连接按钮启动监听，FMQ主动来连接。必填 · 填写：`127.0.0.1:15020；Unit ID 1`

完成后取消发布本篇独立产品，等待接入配置停止生效，再断开FMQX从站。保留产品、设备、物模型、点表、分组会话和全部历史，不删除或清空数据。

本篇结束时产品已取消发布，FMQX已断开。再次验收先恢复发布并确认APPLIED，再连接保存的从站会话，确认FC03重新读取后才写入新值。不要因为页面还保留43就误以为连接仍在运行。

记录新的开始时间，在地址0依次产生至少十个不同值，下发允许范围内的新目标，核对设备寄存器、独立读回、实时和历史，刷新重查，再做一次暂停恢复。结束继续取消发布并断开，保留资源供复验。

字段与参数参考

设备接入向导

字段 / 控件	填写说明
接入来源	新型号选新建产品；同型号已有产品可复用，不要重复创建。必填 · 填写：`新建产品`已有产品：复用同型号配置添加设备；复用同型号配置添加设备。新建产品：创建本篇独立型号；创建本篇独立型号。复制产品：从同类产品复制后调整；从同类产品复制后调整。使用模板：从已有模板开始；从已有模板开始。
产品名称	给这类寄存器设备取名。必填 · 填写：`FastBee_寄存器终端`
协议	本篇选择原生Modbus TCP直连。必填 · 填写：`Modbus TCP`Modbus TCP：运行服务主动连接设备，并按点表轮询；运行服务主动连接设备，并按点表轮询。
传输方式	本场景使用TCP连接，随协议确定。必填 · 填写：`TCP`
设备标识	平台设备编号；绑定时选择这一台设备，不是在Modbus报文中额外写编号。必填 · 填写：`FastBee_ModbusTCP_Tutorial_01`
设备名称	列表中识别当前终端的业务名称。必填 · 填写：`FastBee_寄存器终端`
设备IP地址	填写被FMQ主动连接的设备地址。此例设备与FMQ同机。必填 · 填写：`127.0.0.1`
端口	设备端监听端口，与FMQX配置一致。必填 · 填写：`15020`
从站地址	同一设备连接中的站号，也叫Unit ID。必填 · 填写：`1`
采集字段	导入下方UTF-8点表，检查11个字段与零基地址。必填 · 填写：`地址0～9及100，共11个`

Modbus协议设置

字段 / 控件	填写说明
绑定设备	选择本篇设备，避免点表落在另一台同名终端。必填 · 填写：`FastBee_寄存器终端` 修改后须发布。本篇寄存器终端：使用设备标识一致的本设备；使用设备标识一致的本设备。
Unit ID	绑定站号必须与从站一致。必填 · 填写：`1` 修改后须发布。
启用	本篇绑定、轮询范围和点位映射保持启用。必填 · 填写：`开启` 修改后须发布。开启：参与本设备运行配置；参与本设备运行配置。关闭：本篇单独关闭绑定保存被拒绝；停止流程使用取消发布；本篇单独关闭绑定保存被拒绝；停止流程使用取消发布。
寄存器区域	本篇全部使用保持寄存器。必填 · 填写：`HOLDING_REGISTER` 修改后须发布。HOLDING_REGISTER：保存16位寄存器，使用FC03读取；保存16位寄存器，使用FC03读取。
读取功能码	FC03表示读取保持寄存器。必填 · 填写：`3（FC03）` 修改后须发布。
起始地址／零基地址	地址0对应参考号40001，地址100对应40101；不要把40001直接填为零基地址。必填 · 填写：`0～9；写入设定100` 修改后须发布。
数量	每个UINT16占用1个16位寄存器。必填 · 填写：`1` 修改后须发布。
轮询间隔	每个点约每5秒读取一次，单位毫秒。必填 · 填写：`5000` 修改后须发布。
超时	本篇等待设备响应最长3000毫秒。必填 · 填写：`3000` 修改后须发布。
最大重试	本篇配置0，不自动增加重试轮次。必填 · 填写：`0` 修改后须发布。
优先级	本篇所有读取范围使用相同优先级。必填 · 填写：`0` 修改后须发布。
寄存器数据类型	UINT16表示无符号16位整数，0～65535。必填 · 填写：`UINT16` 修改后须发布。UINT16：占用一个寄存器的非负整数；占用一个寄存器的非负整数。
字节序	平台填BE，FMQX导入配置中的BigEndian表达同一方向。必填 · 填写：`BE` 修改后须发布。BE：高字节在前；高字节在前。LE：低字节在前，只有厂家点表明确要求才选；低字节在前，只有厂家点表明确要求才选。
字序	本篇UINT16只占一个字；保持BE，与点表一致。必填 · 填写：`BE` 修改后须发布。BE：高字在前；本篇单寄存器保持此项；高字在前；本篇单寄存器保持此项。LE：低字在前，多寄存器数值须按厂家资料选用；低字在前，多寄存器数值须按厂家资料选用。
倍率	展示值=原始寄存器值×倍率+偏移，本篇不缩放。必填 · 填写：`1` 修改后须发布。
偏移	本篇不增加固定偏移。必填 · 填写：`0` 修改后须发布。
枚举映射	本篇为普通整数，不配置枚举映射。选填 · 填写：`留空` 修改后须发布。

产品功能定义

字段 / 控件	填写说明
模型翻译	必填英文名称，留空会阻止保存。必填 · 填写：`RegisterSetpoint` 修改后须发布。
模型标识	写入设定须与地址100的点位映射使用相同标识。必填 · 填写：`FastBee_register_100` 修改后须发布。
模型类别	寄存器当前值是属性。必填 · 填写：`属性` 修改后须发布。属性：保存设备当前读数或可写设定；保存设备当前读数或可写设定。功能：独立功能调用，本篇不用；独立功能调用，本篇不用。事件：设备主动事件，本篇不用；设备主动事件，本篇不用。
只读数据	采集点0～9只读；写入设定取消只读。必填 · 填写：`写入设定不勾选` 修改后须发布。勾选：只展示，不提供本篇写入控制；只展示，不提供本篇写入控制。不勾选：允许按权限发送写入指令；允许按权限发送写入指令。
历史存储	开启后把后续采集到的实际值写入历史。必填 · 填写：`勾选` 修改后须发布。勾选：保存后续采集历史；保存后续采集历史。不勾选：不能按本文核对后续历史；不能按本文核对后续历史。
图表展示／实时监测	写入设定在本篇均不勾选，保留运行状态控制入口。必填 · 填写：`均不勾选` 修改后须发布。勾选：展示方式会与只读设置联动，需重查只读；展示方式会与只读设置联动，需重查只读。不勾选：本篇写入设定采用的展示方式；本篇写入设定采用的展示方式。
分享权限	本篇不开放分享，按所在租户权限使用。必填 · 填写：`不勾选` 修改后须发布。勾选：是否开放分享由租户业务决定；是否开放分享由租户业务决定。不勾选：维持本篇当前权限范围；维持本篇当前权限范围。
整数范围与步长	UINT16设定范围0～65535，步长1，单位留空。必填 · 填写：`0～65535；步长1` 修改后须发布。

发布与生效

字段 / 控件	填写说明
取消发布	停止本产品运行配置，或允许修改物模型；会影响本产品全部设备。
发布产品	保存配置后重新发布；仅保存不表示已经生效。
接入配置同步结果	APPLIED表示目标接入节点已应用本次配置。必填 · 填写：`APPLIED`

FMQX网页版从站

字段 / 控件	填写说明
导入配置	把下方UTF-8 JSON导入FMQX网页版，保存到直连教程分组。修改后须重连。
连接／断开	FMQX在此场景扮演从站设备，连接按钮启动监听，FMQ主动来连接。修改后须重连。
当前值编辑	在地址0一行编辑设备内寄存器值，点击勾号保存，等待FMQ轮询。必填 · 填写：`依次201～210` 修改后须重连。
设备寄存器当前值	下行后检查地址100实际值及最后变化时间。必填 · 填写：`43` 修改后须重连。
地址0采样当前值	核对地址0每次保存后的实际值；本步完成后应为210。必填 · 填写：`202～210，最终210` 修改后须重连。

设备运行状态

字段 / 控件	填写说明
写入设定滑块	先聚焦滑块，用方向键微调；发送前核对tooltip为43，点击纸飞机发送。必填 · 填写：`43`
平台当前值	当前值来自后续独立FC03读取；不能用滑块待发值或已派发提示代替。必填 · 填写：`43`

平台历史数据

字段 / 控件	填写说明
历史设备与字段	选择本篇设备和写入设定，避免查询同名其他设备。必填 · 填写：`本篇设备／写入设定`
历史时间范围	按设备输入及指令时间选择；本篇记录发生在2026-10-13。必填 · 填写：`00:43:45～00:44:15；00:56:15～00:56:40`
查询／刷新	刷新后重新选择相同设备、字段和时间范围，再查询。

暂停、恢复与保留

字段 / 控件	填写说明
保留与再次验收	结束取消发布并断开FMQX；保留产品、设备、点表、会话和历史。必填 · 填写：`最终取消发布；从站已断开`

遇到问题时先查哪里

看到什么现象	可能原因	先检查哪里	如何恢复
设备连不上或FC03始终超时	连接方向、设备IP端口、监听或站号不符。	设备作为从站监听，FMQ主动连接；检查15020、站号1和本机地址的适用范围。	修正并保存发布，确认APPLIED和从站监听后先读一个点。
值偏移一位或读到别的寄存器	把参考号40001当作零基地址，或绑定错设备。	参考号40001→0，40101→100；核对设备标识与Unit ID。	停止写入，按厂家点表修正地址并重新发布。
数值反常、倍率或单位不对	类型、字节序、字序、倍率或偏移与设备点表不符。	本例UINT16、BE/BE、倍率1、偏移0、无单位；平台字节序保存值用BE。	按正式点表修正；先读取已知值，再开放写入。
改了只读或范围却没有保存	模型翻译等必填项为空，或保存后未发布。	写入设定翻译非空、只读关闭、历史开启；重新打开表单核对保存值。	补齐RegisterSetpoint等字段，保存、发布并确认APPLIED。
滑块想发43却发了旧值	宽范围拖动不精确，或轮询覆盖了待发值。	区分平台当前值和滑块tooltip；发送前再次核对43。	聚焦滑块用方向键微调，确认后立即发送，勿连续点击纸飞机。
已派发或响应回显正确，但不确定设备执行	派发提示和FC06回显不足以证明设备最终状态。	看FMQX地址100实际值，再等待独立FC03读回，核对实时和历史。	未读回时停止重复下发，保留时间和现有状态后检查设备应答。
命令生成器或旧原始发送提示迁移	当前两个旧调试入口不可用，返回不支持。	本篇使用设备运行状态中的正式服务滑块控制，不依赖旧生成器或原始发送。	回到运行状态控制区，按43流程下发并独立读回。
关闭唯一设备绑定后保存失败	本篇该保存路径被配置校验拒绝。	不要将绑定关闭当作已生效；查看接入同步实际结果。	本独立产品使用取消发布并断开从站；恢复时重新发布与连接。
十个值只看到几个	改值快于5秒轮询，后值覆盖了还未读取的前值。	每个值保存后等平台读到，再改下一值；历史选采集点1。	用新的可区分数值逐个重测，保留原历史。
实时有43但历史或刷新后查不到	历史开关、设备、字段、日期或查询窗口不对。	写入设定历史开启，日期2026-10-13，时间覆盖00:56:25及其后。	修正条件再查询；新启用历史只保证后续采集，不自动补旧记录。
结束后仍看到旧值，以为轮询未停	平台保留最后当前值和历史，展示旧值不表示正在收发。	核对取消发布同步结果、FMQX断开状态和更新时间是否继续变化。	确需恢复时重新发布至APPLIED再连接；不删除历史来清理页面。

Modbus TCP 寄存器终端接入 ​

开始前先了解 ​

复制模板前先替换这些参数 ​

先核对连接方向与点表 ​

一、创建产品与设备 ​

1. 从新建产品开始 ​

截图重点说明 ​

2. 选择原生Modbus TCP ​

截图重点说明 ​

3. 填写设备监听地址与站号 ​

截图重点说明 ​

4. 核对采集字段与接入概况 ​

截图重点说明 ​

二、核对绑定、轮询和映射 ​

5. 核对本设备的站号绑定 ​

截图重点说明 ​

6. 核对FC03轮询范围 ​

截图重点说明 ​

7. 核对地址100的整数映射 ​

截图重点说明 ​

三、启动FMQX演示从站 ​

8. 在FMQX启动演示从站 ​

截图重点说明 ​

四、读取十个可区分样本 ​

9. 给地址0写入第一个演示样本 ​

截图重点说明 ​

10. 依次产生十个不同样本 ​

截图重点说明 ​

五、配置可写属性并发布 ​

11. 撤回发布以编辑写入属性 ​

截图重点说明 ​

12. 把地址100配置为可写并核对保存 ​

截图重点说明 ​

13. 发布已保存的点表与物模型 ​

截图重点说明 ​

14. 确认接入配置实际生效 ​

截图重点说明 ​

六、暂停并恢复收发 ​

15. 暂停本轮收发并保留资源 ​

截图重点说明 ​

16. 恢复产品发布 ​

截图重点说明 ​

17. 恢复FMQX从站监听 ​

截图重点说明 ​

七、写43并确认独立读回 ​

18. 通过运行状态正式写入43 ​

截图重点说明 ​

19. 确认演示设备真实接受写入 ​

截图重点说明 ​

20. 等待独立FC03读回平台 ​

截图重点说明 ​

八、查询历史并刷新确认 ​

21. 选择设备字段和历史时段 ​

截图重点说明 ​

22. 刷新重查写43后的实际历史 ​

截图重点说明 ​

九、结束与再次验收 ​

23. 结束收发并保留设备与历史 ​

截图重点说明 ​

字段与参数参考 ​

设备接入向导 ​

Modbus协议设置 ​

产品功能定义 ​

发布与生效 ​

FMQX网页版从站 ​

设备运行状态 ​

平台历史数据 ​

暂停、恢复与保留 ​

遇到问题时先查哪里 ​

Modbus TCP 寄存器终端接入

开始前先了解

复制模板前先替换这些参数

先核对连接方向与点表

一、创建产品与设备

1. 从新建产品开始

截图重点说明

2. 选择原生Modbus TCP

截图重点说明

3. 填写设备监听地址与站号

截图重点说明

4. 核对采集字段与接入概况

截图重点说明

二、核对绑定、轮询和映射

5. 核对本设备的站号绑定

截图重点说明

6. 核对FC03轮询范围

截图重点说明

7. 核对地址100的整数映射

截图重点说明

三、启动FMQX演示从站

8. 在FMQX启动演示从站

截图重点说明

四、读取十个可区分样本

9. 给地址0写入第一个演示样本

截图重点说明

10. 依次产生十个不同样本

截图重点说明

五、配置可写属性并发布

11. 撤回发布以编辑写入属性

截图重点说明

12. 把地址100配置为可写并核对保存

截图重点说明

13. 发布已保存的点表与物模型

截图重点说明

14. 确认接入配置实际生效

截图重点说明

六、暂停并恢复收发

15. 暂停本轮收发并保留资源

截图重点说明

16. 恢复产品发布

截图重点说明

17. 恢复FMQX从站监听

截图重点说明

七、写43并确认独立读回

18. 通过运行状态正式写入43

截图重点说明

19. 确认演示设备真实接受写入

截图重点说明

20. 等待独立FC03读回平台

截图重点说明

八、查询历史并刷新确认

21. 选择设备字段和历史时段

截图重点说明

22. 刷新重查写43后的实际历史

截图重点说明

九、结束与再次验收

23. 结束收发并保留设备与历史

截图重点说明

字段与参数参考

设备接入向导

Modbus协议设置

产品功能定义

发布与生效

FMQX网页版从站

设备运行状态

平台历史数据

暂停、恢复与保留

遇到问题时先查哪里
