IEC103 与 UDP 接入

本文依据已有操作手册整理为线上操作参考。原文标为预期或未执行的操作，仍须按实际环境验证。本篇为补充参考，存在适用限制，原手册中的缺项状态继续保留。

认识保护点配置，核对设备实际控制、独立上报、总召结束、历史与停止恢复。

**开始前准备：**具有产品、设备、模型、协议、发布、控制和历史权限；管理员提供可达的FMQ UDP入口；同机演示使用原FMQX网页版会话；复验先核对保留产品、设备及点表，当前资源处于取消发布和设备端断开状态

先理解保护终端、地址与验证方法

蜂信物联（FastBee）管理产品、设备和保护状态；FMQ负责设备UDP收发及IEC103协议运行。本篇使用FMQX网页版作为设备端，演示10项布尔保护状态和保护1控制。

本篇是已有页面和结果的试阅说明。菜单进入、最终协议选择、部分逐项配置和完整日期筛选仍缺独立图，尚不能认定完整新手流程已经完成。桌面、窄屏、离线打开和打印检查尚未运行。

准备产品、设备、模型编辑、协议配置、发布、控制和历史权限。已有同名资源时先复用原产品和会话；本篇保留资源最终处于取消发布、设备端断开的状态。

本机目标为127.0.0.1:8889，固定本地源端口15293。目标地址由管理员提供；回环地址只适用于设备工具与FMQ同机。平台网页和FMQX网页地址用于操作界面，不是设备入口。

功能关系示意：配置、设备收发与结果核对

箭头表示功能职责和数据方向，图示不代表运行截图。

FUN是功能类型，INF是信息编号；信息体地址按FUN×256+INF计算。本篇FUN160、INF1至10，对应40961至40970。公共地址和链路地址都为1，但它们分属不同协议层，仍要分别核对。

平台布尔属性对应协议BOOLEAN，只演示真假状态。true显示闭合，false显示断开；只有点1允许控制，点2至10只采集。其他IEC103数据类型和网关连接未由本篇证明。

一次控制需要核对设备实际执行、原生应答、其后的独立状态上报和实际历史。“已发送”只说明请求已交付。设备日志中的SDK服务回执不是原始网络帧。

一、认识建档与模型填写

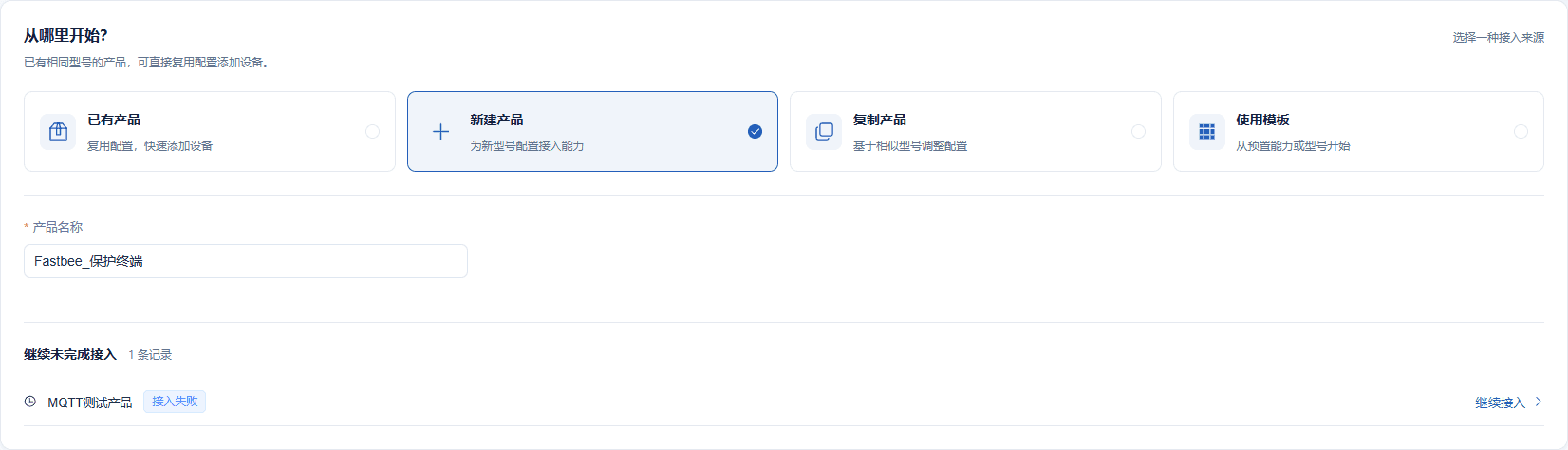

1. 选择独立产品的建档方式

操作位置：物联网→设备接入→产品来源 操作步骤：核对创建方式与产品名称。

创建新产品FastBee_保护终端；复验时先检查是否已经存在。

截图重点说明

字段 / 控件	说明
创建方式	新型号先建立独立产品与设备。 必填 · 填写：复验时先查找保留资源，避免重复建档。 · 示例：新建产品
产品名称	便于在产品列表定位这组保护点。 必填 · 填写：名称保持简短，并与后续绑定产品一致。 · 示例：FastBee_保护终端

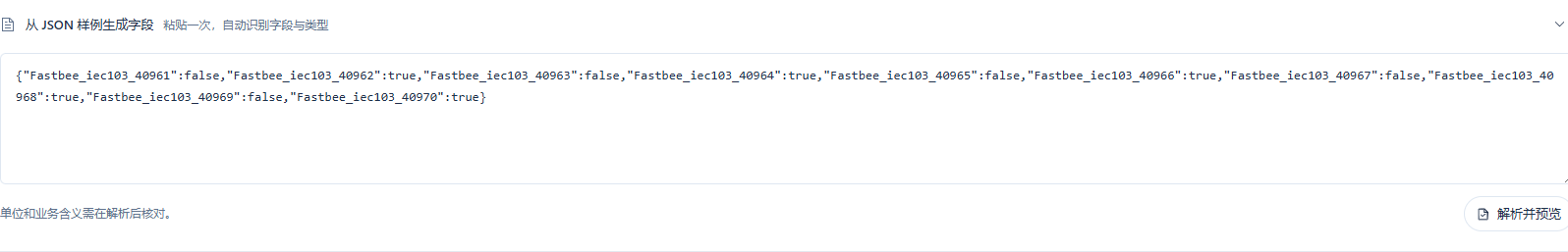

2. 解析十项布尔样例

**操作位置：*设备接入向导→*样例 **操作步骤：**粘贴完整对象并核对解析结果。

样例只用于快捷生成模型，正式接入随后设置为UDP/IEC103。

截图重点说明

字段 / 控件	说明
JSON样例	将十项真假值解析为布尔属性；不代表最终设备协议。 必填 · 填写：粘贴完整对象后检查解析数量与类型。 · 示例：{"FastBee_iec103_40961": false, "FastBee_iec103_40962": true, "FastBee_iec103_40963": false, "FastBee_iec103_40964": true, "FastBee_iec103_40965": false, "FastBee_iec103_40966": true, "FastBee_iec103_40967": false, "FastBee_iec103_40968": true, "FastBee_iec103_40969": false, "FastBee_iec103_40970": true}
解析样例	从样例提取字段。 必填 · 填写：解析一次后逐项核对，避免同一字段重复生成。 · 示例：解析为采集字段

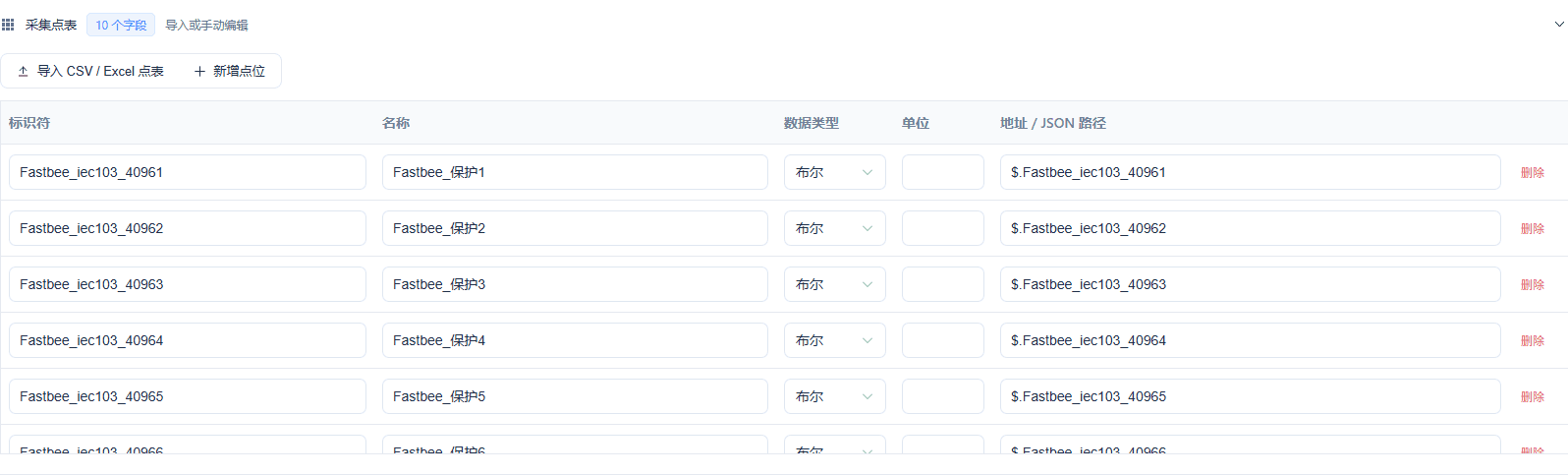

3. 核对向导中可见的字段

操作位置：设备接入向导→采集字段 操作步骤：核对标识符、名称、布尔类型和样例路径。

图中完整显示前5项及第6项局部；不能据此认定全部10项逐行填写已拍全。

截图重点说明

字段 / 控件	说明
标识符	后续点位映射使用的稳定字段身份。 必填 · 填写：与协议点位及控制目标逐字对应。 · 示例：FastBee_iec103_40961 至 FastBee_iec103_40970
字段名称	在运行状态和历史中显示的中文名称。 必填 · 填写：按保护点编号命名，便于区分。 · 示例：FastBee_保护1 至 FastBee_保护10
字段数据类型	本篇只采集真假状态。 必填 · 填写：十项都按设备状态量选择布尔。 · 示例：布尔
单位	布尔状态没有物理量单位。 选填 · 填写：按量纲填写，状态量可留空。 · 示例：留空
样例路径	只用于初建时识别 JSON 字段。 必填 · 填写：核对样例键；正式IEC103运行依靠信息体地址映射。 · 示例：FastBee_iec103_40961

4. 核对完整设备编号

**操作位置：*设备接入向导→*设备 **操作步骤：**检查SN和设备中文名称。

本设备编号在后续平台绑定中保持一致。

截图重点说明

字段 / 控件	说明
设备编号	设备、绑定与运行消息使用同一身份。 必填 · 填写：从设备铭牌或管理员获取，复验保持原编号。 · 示例：FastBee_IEC103UDP_Tutorial_01
设备名称	设备列表和历史筛选使用的可读名称。 必填 · 填写：使用容易识别的名称，与设备编号一同核对。 · 示例：FastBee_保护终端

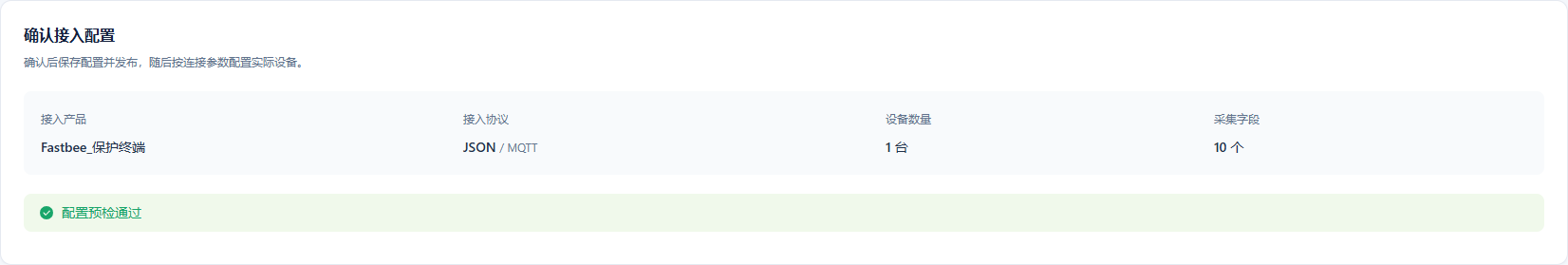

5. 核对初建数量与协议边界

**操作位置：*设备接入向导→*确认 **操作步骤：**核对1台设备、10个字段。

初建确认图显示JSON/MQTT；这是建模起点，最终运行不能沿用此协议。

截图重点说明

字段 / 控件	说明
建档核对	检查产品、设备及字段数量。 必填 · 填写：确认数量后再设置最终接入协议。 · 示例：1台设备、10个字段；初建显示JSON/MQTT

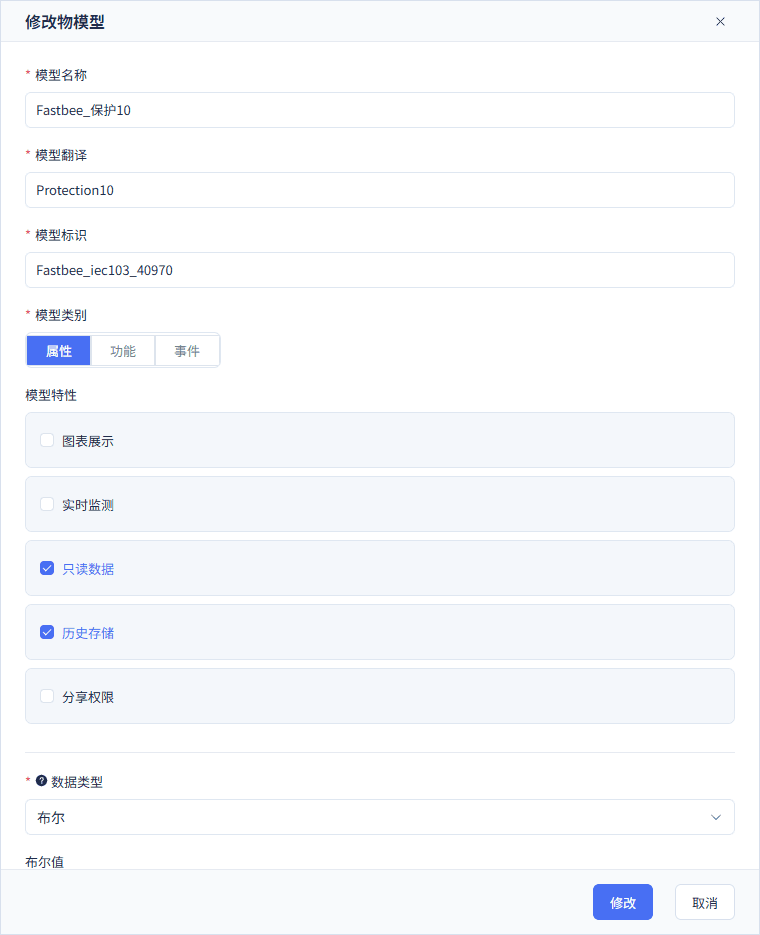

6. 查看第10项模型的填写示例

**操作位置：*产品详情→功能定义→*保护10 操作步骤：核对模型名称、英文名称、布尔文字和采集权限。

点10只读且保存历史；点1应非只读，其完整权限操作图仍待补。

截图重点说明

字段 / 控件	说明
模型名称	保护点在平台中的中文说明。 必填 · 填写：名称与保护点编号一致。 · 示例：FastBee_保护10
英文名称	模型多语言名称。 必填 · 填写：填写非空且能区分各点的英文名称。 · 示例：Protection10
模型标识符	把上报、控制与历史关联到同一属性。 必填 · 填写：沿用向导生成的标识，不另建相似字段。 · 示例：FastBee_iec103_40970
模型数据类型	平台以真假值保存。 必填 · 填写：与设备状态量和协议BOOLEAN保持一致。 · 示例：布尔
false显示文字	把假值显示为可读设备状态。 必填 · 填写：与设备实际状态含义核对后填写。 · 示例：断开
true显示文字	把真值显示为可读设备状态。 必填 · 填写：与设备实际状态含义核对后填写。 · 示例：闭合
显示顺序	控制属性在页面上的排列。 必填 · 填写：使用保护点编号，避免相同顺序难以辨认。 · 示例：第10项为10
只读权限	决定平台是否提供可写属性的操作入口。 必填 · 填写：只给需要控制的点开放写入。 · 示例：开启（点10只采集）
历史存储	允许后续查询状态变化。 必填 · 填写：采集验收需要比较历史时开启。 · 示例：十项全部开启
图表展示	控制是否进入图表展示。 必填 · 填写：按展示需求选择，状态量演示沿用已核对设置。 · 示例：关闭
实时监测	控制额外监测展示。 必填 · 填写：接入核对优先查看运行状态和历史。 · 示例：关闭
分享权限	控制模型对外共享范围。 必填 · 填写：按租户授权选择。 · 示例：关闭

初建向导使用JSON样例提取模型，所以确认页仍显示JSON/MQTT。建档后必须改为正式UDP传输和IEC103格式，再配置绑定、点位和命令。最终协议选择的准确操作图待补。

十项开启历史，点1关闭只读，点2至10开启只读；图表、实时监测和分享沿用关闭设置。点1及点2至9的完整模型编辑操作图待补，不能由点10示例替代。

用于建模的十项布尔样例json

{

  "FastBee_iec103_40961": false,

  "FastBee_iec103_40962": true,

  "FastBee_iec103_40963": false,

  "FastBee_iec103_40964": true,

  "FastBee_iec103_40965": false,

  "FastBee_iec103_40966": true,

  "FastBee_iec103_40967": false,

  "FastBee_iec103_40968": true,

  "FastBee_iec103_40969": false,

  "FastBee_iec103_40970": true

}

这里只生成属性；最终IEC103收发使用协议点位地址。

二、核对设备绑定、点位和正式命令

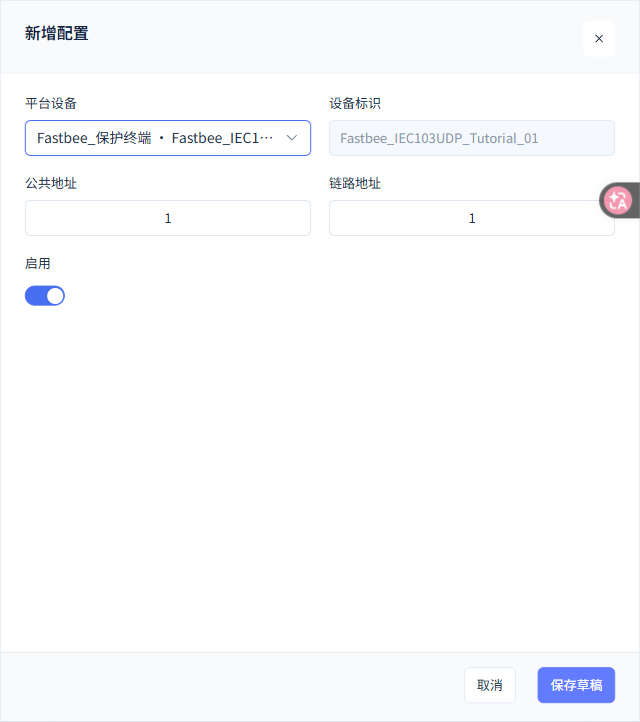

7. 绑定原平台设备与站址

**操作位置：*产品详情→IEC103配置→*设备绑定 操作步骤：核对设备身份、公共地址与链路地址后保存草稿。

绑定FastBee_IEC103UDP_Tutorial_01，公共地址和链路地址都为1。

截图重点说明

字段 / 控件	说明
平台设备	将协议身份绑定到现有设备。 必填 · 填写：先核对中文名称和完整设备编号。 · 示例：FastBee_保护终端 · FastBee_IEC103UDP_Tutorial_01
公共地址	站内应用层地址。 必填 · 填写：与设备站址、点位和命令模板一致。 · 示例：1
链路地址	IEC103链路层使用的地址。 必填 · 填写：与设备端链路配置一致。 · 示例：1
启用	决定当前绑定或配置是否参与运行。 必填 · 填写：仅启用本篇已经核对的配置。 · 示例：开启
设备标识	随所选平台设备带出。 必填 · 填写：复用平台设备编号，避免另填不同身份。 · 示例：FastBee_IEC103UDP_Tutorial_01

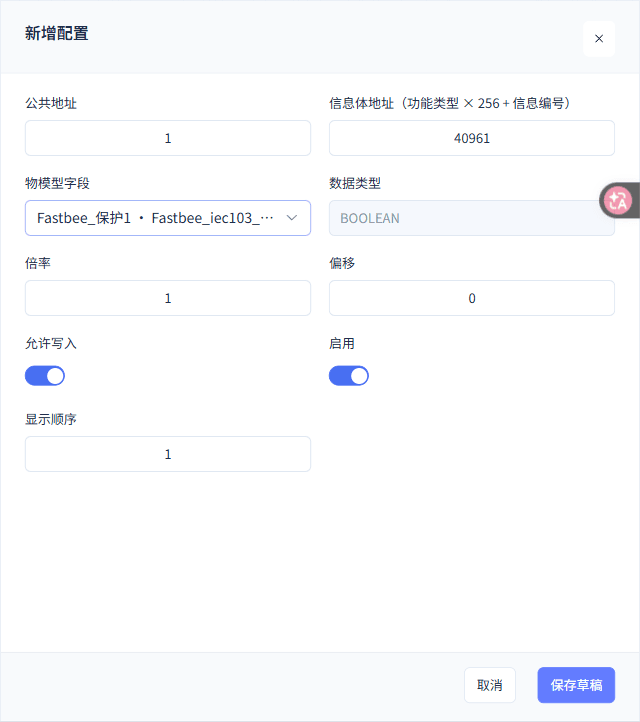

8. 配置唯一可写的保护点1

*操作位置：产品详情→IEC103配置→采集点位 **操作步骤：**核对40961及点1标识，**开启***允许写入。

点1地址40961对应FUN160/INF1；BOOLEAN、倍率1、偏移0，允许写入开启。

截图重点说明

字段 / 控件	说明
公共地址	站内应用层地址。 必填 · 填写：与设备站址、点位和命令模板一致。 · 示例：1
信息体地址	由功能类型和信息编号组合定位状态点。 必填 · 填写：按FUN×256+INF计算，再与设备点表核对。 · 示例：40961 = 160×256+1
物模型字段	信息体地址对应的平台属性。 必填 · 填写：每个地址只关联其对应保护点。 · 示例：FastBee_保护1 · FastBee_iec103_40961
倍率	数字转换的乘数，本篇布尔不做缩放。 必填 · 填写：保持原值，避免把状态量当模拟量换算。 · 示例：1
偏移	数字转换的加数。 必填 · 填写：布尔状态不增加偏移。 · 示例：0
允许写入	决定协议点位是否允许下发控制。 必填 · 填写：只为明确允许控制的设备点开启。 · 示例：开启
启用	决定当前绑定或配置是否参与运行。 必填 · 填写：仅启用本篇已经核对的配置。 · 示例：开启
点位显示顺序	配置列表中的排序值。 必填 · 填写：与保护点编号对应。 · 示例：1
协议数据类型	由平台物模型类型派生。 必填 · 填写：先正确设置布尔模型，此处核对派生值。 · 示例：BOOLEAN

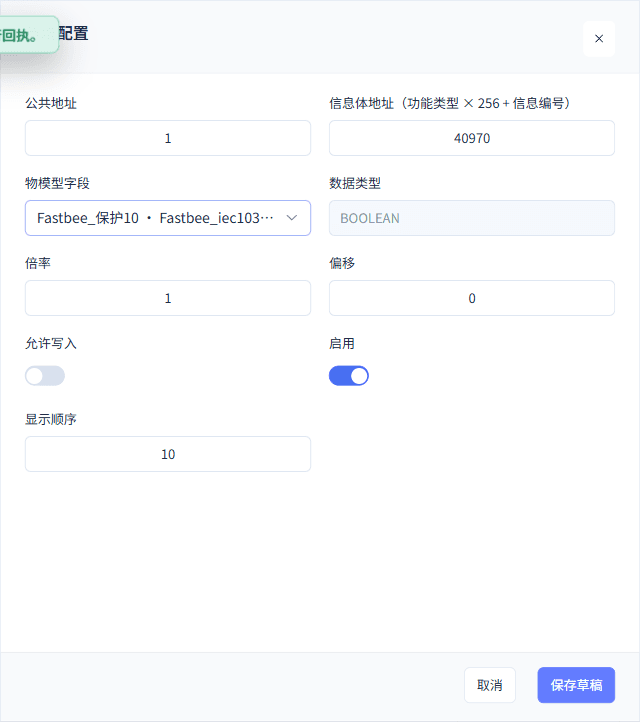

9. 查看只采集的保护点10

**操作位置：*产品详情→IEC103配置→*采集点位 操作步骤：核对40970及点10标识，保持不可写。

点10地址40970对应FUN160/INF10；只采集，不允许写入。

截图重点说明

字段 / 控件	说明
公共地址	站内应用层地址。 必填 · 填写：与设备站址、点位和命令模板一致。 · 示例：1
信息体地址	由功能类型和信息编号组合定位状态点。 必填 · 填写：按FUN×256+INF计算，再与设备点表核对。 · 示例：40970 = 160×256+10
物模型字段	信息体地址对应的平台属性。 必填 · 填写：每个地址只关联其对应保护点。 · 示例：FastBee_保护10 · FastBee_iec103_40970
倍率	数字转换的乘数，本篇布尔不做缩放。 必填 · 填写：保持原值，避免把状态量当模拟量换算。 · 示例：1
偏移	数字转换的加数。 必填 · 填写：布尔状态不增加偏移。 · 示例：0
允许写入	决定协议点位是否允许下发控制。 必填 · 填写：只为明确允许控制的设备点开启。 · 示例：关闭
启用	决定当前绑定或配置是否参与运行。 必填 · 填写：仅启用本篇已经核对的配置。 · 示例：开启
点位显示顺序	配置列表中的排序值。 必填 · 填写：与保护点编号对应。 · 示例：10
协议数据类型	由平台物模型类型派生。 必填 · 填写：先正确设置布尔模型，此处核对派生值。 · 示例：BOOLEAN

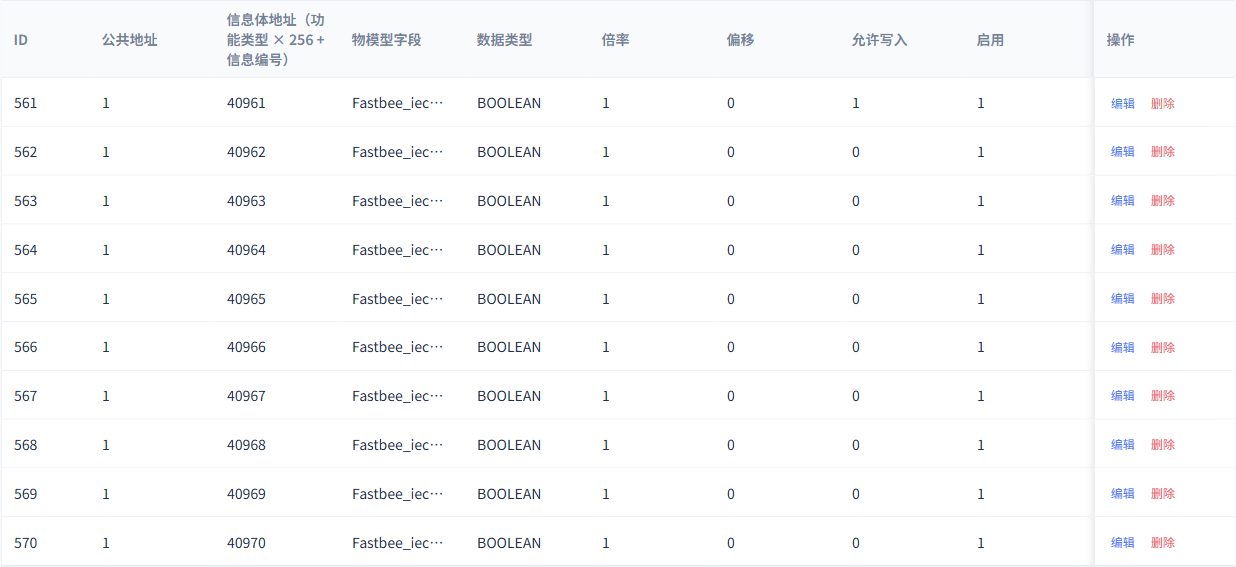

10. 核对保存后的十项映射

**操作位置：*产品详情→IEC103配置→*采集点位列表 **操作步骤：**检查10行地址、字段和写权限。

十行映射完整；此结果图不替代点2至9的独立新增或编辑操作图。

截图重点说明

字段 / 控件	说明
点位列表	核对保存后的十项映射。 必填 · 填写：检查无缺失、重复地址或错绑字段。 · 示例：10项，40961–40970

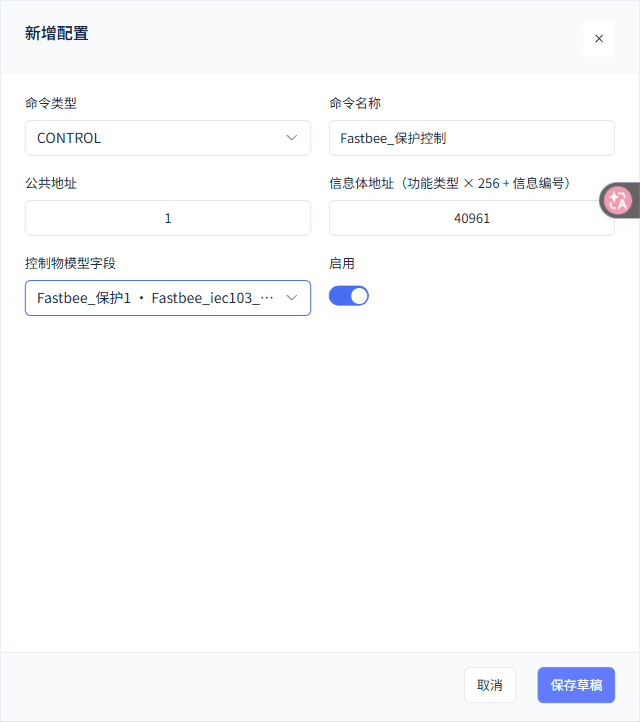

11. 配置保护点控制模板

**操作位置：*产品详情→IEC103配置→*下行命令 操作步骤：选择CONTROL并关联唯一可写点。

保护控制模板站址1、信息体地址40961，关联保护1。

截图重点说明

字段 / 控件	说明
命令类型	区分单点控制和整站总召。 必填 · 填写：控制选择CONTROL；采集当前整站状态选择GENERAL_INTERROGATION。 · 示例：CONTROL
命令名称	在正式模板选择器中辨认操作。 必填 · 填写：用名称区分保护控制和保护总召。 · 示例：FastBee_保护控制
公共地址	站内应用层地址。 必填 · 填写：与设备站址、点位和命令模板一致。 · 示例：1
模板信息体地址	保存模板时的地址参数。 必填 · 填写：沿用本篇正式模板；总召按已发布模板执行。 · 示例：40961
控制物模型字段	模板关联的平台字段。 必填 · 填写：控制关联唯一可写点；总召模板不等于写入全部点。 · 示例：FastBee_保护1 · FastBee_iec103_40961
启用	决定当前绑定或配置是否参与运行。 必填 · 填写：仅启用本篇已经核对的配置。 · 示例：开启

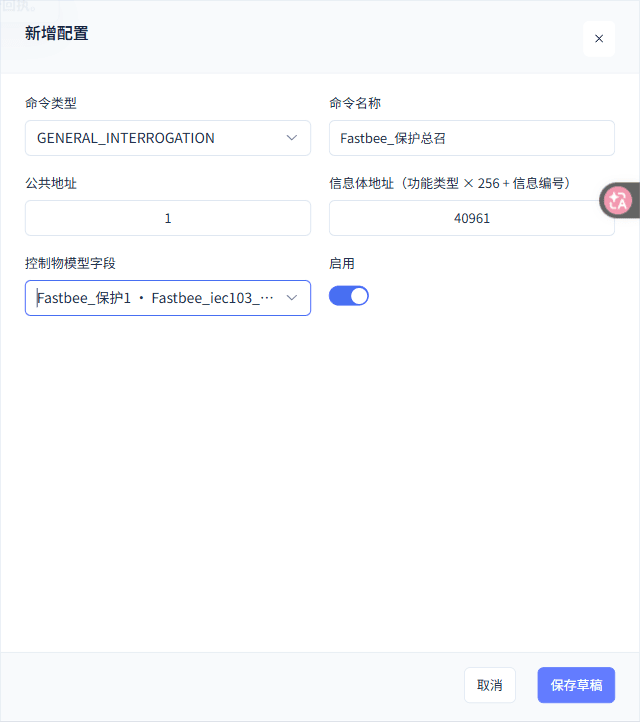

12. 配置正式保护总召模板

**操作位置：*产品详情→IEC103配置→*下行命令 操作步骤：选择GENERAL_INTERROGATION并核对保存字段。

总召保存为FastBee_保护总召；模板中显示40961和保护1，不表示向十项写入控制值。

截图重点说明

字段 / 控件	说明
命令类型	区分单点控制和整站总召。 必填 · 填写：控制选择CONTROL；采集当前整站状态选择GENERAL_INTERROGATION。 · 示例：GENERAL_INTERROGATION
命令名称	在正式模板选择器中辨认操作。 必填 · 填写：用名称区分保护控制和保护总召。 · 示例：FastBee_保护总召
公共地址	站内应用层地址。 必填 · 填写：与设备站址、点位和命令模板一致。 · 示例：1
模板信息体地址	保存模板时的地址参数。 必填 · 填写：沿用本篇正式模板；总召按已发布模板执行。 · 示例：40961
控制物模型字段	模板关联的平台字段。 必填 · 填写：控制关联唯一可写点；总召模板不等于写入全部点。 · 示例：FastBee_保护1 · FastBee_iec103_40961
启用	决定当前绑定或配置是否参与运行。 必填 · 填写：仅启用本篇已经核对的配置。 · 示例：开启

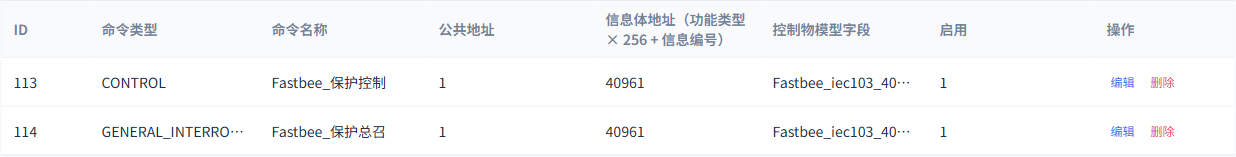

13. 核对两类已保存命令

**操作位置：*产品详情→IEC103配置→*下行命令列表 **操作步骤：**核对控制与总召各一项。

两类模板名称不同，后续总召使用已发布正式模板。

截图重点说明

字段 / 控件	说明
命令列表	核对已保存的两类正式模板。 必填 · 填写：检查类型、站址、名称和启用状态。 · 示例：保护控制、保护总召各1项

设备编号、公共地址、链路地址、信息体地址和模型标识共同决定数据归属。保存草稿后仍须校验和发布，并查看实际运行节点结果；保存成功不能单独说明协议已在运行。

点位列表说明十行已经保存，点2至9逐项新增或编辑操作图仍待补。控制与总召模板分别保存，设备页总召使用已发布的模板，不在设备页手工拼地址或原始帧。

三、认识FMQX网页版的原会话参数

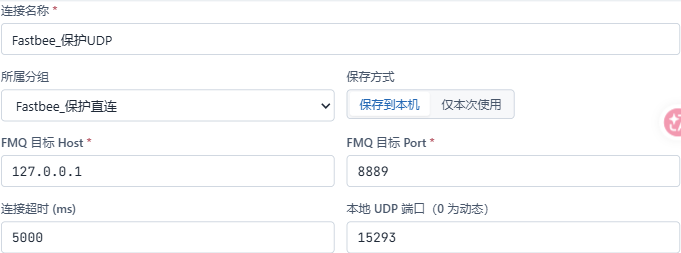

14. 核对FMQX目标和固定源端口

操作位置：FMQX网页版→原IEC103会话→连接参数 操作步骤：核对目标主机、UDP入口和本地源端口。

设备发往127.0.0.1:8889，固定从本地15293收发；平台管理端口不是设备入口。

截图重点说明

字段 / 控件	说明
会话名称	在设备工具中定位原会话。 必填 · 填写：复验先选原会话，避免重复占用源端口。 · 示例：FastBee_保护UDP
目标主机	FMQ运行面的可达地址。 必填 · 填写：从管理员获取设备可访问的FMQ地址；同机才使用回环地址。 · 示例：127.0.0.1
目标端口	FMQ的UDP设备入口。 必填 · 填写：按已启用的UDP监听填写。 · 示例：8889
本地源端口	固定设备的UDP来源端点。 必填 · 填写：选未占用端口，断开恢复时保持同一值。 · 示例：15293

15. 核对UDP直连与设备地址

**操作位置：*FMQX网页版→*IEC103设备参数 操作步骤：选择UDP直连并核对公共地址与链路地址。

设备与平台绑定的两项地址一致，都是1。

截图重点说明

字段 / 控件	说明
连接方式	设备直接向FMQ的UDP入口收发。 必填 · 填写：本篇选择直连；网关连接须另配设备身份和网关关系。 · 示例：UDP直连
设备公共地址	设备的站址。 必填 · 填写：与平台绑定和命令模板一致。 · 示例：1
设备链路地址	设备的链路层地址。 必填 · 填写：与平台绑定一致。 · 示例：1

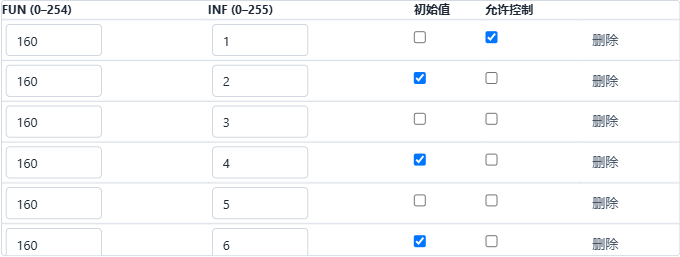

16. 核对初始点表和点1写权限

**操作位置：*FMQX网页版→*IEC103点表 **操作步骤：**核对图中前6项初值与点1允许控制。

初始配置为奇数false、偶数true；图中只显示前6项，后续十样本采用另一组变化值。

截图重点说明

字段 / 控件	说明
初始点表	保存会话时的初始真假值。 必填 · 填写：区分初始配置与后续十样本变化。 · 示例：FUN160、INF1–10；奇数false、偶数true
设备允许控制	设备端对控制请求的权限。 必填 · 填写：只开放需要演示的保护点。 · 示例：仅160/1开启

17. 认识会话连接状态入口

**操作位置：*FMQX网页版→*会话标题栏 **操作步骤：**查看已连接标记和断开按钮。

本图来自早期真实连接，用于说明入口；本轮恢复通过下文独立结果核对。

截图重点说明

字段 / 控件	说明
连接状态与按钮	连接后显示断开入口。 必填 · 填写：先核对会话与源端口，再连接原会话。 · 示例：已连接；按钮显示断开

本篇使用IEC103、UDP直连。设备工具与平台的公共地址及链路地址都为1；只有点160/1允许控制。协议卡片选择和点7至10初值的完整操作图待补。

保存的初始点表是奇数false、偶数true；下节实际十样本改为奇数true、偶数false。这是先后两组状态，不能把后续变化改写成初始配置。

十点地址与两组状态对照json

[

  {

    "FUN": 160,

    "INF": 1,

    "IOA": 40961,

    "模型标识": "FastBee_iec103_40961",

    "初始保存值": false,

    "本轮十样本值": true,

    "允许控制": true

  },

  {

    "FUN": 160,

    "INF": 2,

    "IOA": 40962,

    "模型标识": "FastBee_iec103_40962",

    "初始保存值": true,

    "本轮十样本值": false,

    "允许控制": false

  },

  {

    "FUN": 160,

    "INF": 3,

    "IOA": 40963,

    "模型标识": "FastBee_iec103_40963",

    "初始保存值": false,

    "本轮十样本值": true,

    "允许控制": false

  },

  {

    "FUN": 160,

    "INF": 4,

    "IOA": 40964,

    "模型标识": "FastBee_iec103_40964",

    "初始保存值": true,

    "本轮十样本值": false,

    "允许控制": false

  },

  {

    "FUN": 160,

    "INF": 5,

    "IOA": 40965,

    "模型标识": "FastBee_iec103_40965",

    "初始保存值": false,

    "本轮十样本值": true,

    "允许控制": false

  },

  {

    "FUN": 160,

    "INF": 6,

    "IOA": 40966,

    "模型标识": "FastBee_iec103_40966",

    "初始保存值": true,

    "本轮十样本值": false,

    "允许控制": false

  },

  {

    "FUN": 160,

    "INF": 7,

    "IOA": 40967,

    "模型标识": "FastBee_iec103_40967",

    "初始保存值": false,

    "本轮十样本值": true,

    "允许控制": false

  },

  {

    "FUN": 160,

    "INF": 8,

    "IOA": 40968,

    "模型标识": "FastBee_iec103_40968",

    "初始保存值": true,

    "本轮十样本值": false,

    "允许控制": false

  },

  {

    "FUN": 160,

    "INF": 9,

    "IOA": 40969,

    "模型标识": "FastBee_iec103_40969",

    "初始保存值": false,

    "本轮十样本值": true,

    "允许控制": false

  },

  {

    "FUN": 160,

    "INF": 10,

    "IOA": 40970,

    "模型标识": "FastBee_iec103_40970",

    "初始保存值": true,

    "本轮十样本值": false,

    "允许控制": false

  }

]

只有点1可写；十样本结束后，点1又被后续控制改变。

四、核对实际控制、独立上报与十样本

18. 核对保护点1的下发入口

**操作位置：*设备详情→运行状态→*保护1 **操作步骤：**确认保护1可写并检查目标值，再发送一次。

首次控制目标true；发送后仍需核对设备实际执行和独立上报。

截图重点说明

字段 / 控件	说明
待下发值	平台编辑的目标真假值。 必填 · 填写：与当前设备状态区分，单次只发一个明确目标。 · 示例：true
发送控制	向唯一可写的保护点发起一次控制。 必填 · 填写：发送后等待设备执行与独立状态，避免重复点击。 · 示例：点1发送一次

19. 核对第一次实际设备执行

**操作位置：*FMQX网页版→事件日志→*展开执行详情 **操作步骤：**核对实际值、执行次数与重复标记。

第一次true控制执行次数3，duplicate=false、RII1；这是实际服务事件，SDK回执不是原始网络帧。

截图重点说明

字段 / 控件	说明
设备执行计数	设备服务记录的实际控制执行次数。 必填 · 填写：本轮每条命令只增加一次，并核对duplicate=false。 · 示例：executionCount=3；executed=true；duplicate=false
设备协议应答	设备真实返回的IEC103确认。 必填 · 填写：与同一命令和设备状态一起核对。 · 示例：COT20；RII1

20. 查看独立状态上报入口

**操作位置：*FMQX网页版→*点160/1 操作步骤：确认设备当前true，使用单点上报入口。

该图显示上报准备值和按钮；之后独立上报记录与真实历史共同核对控制结果。

截图重点说明

字段 / 控件	说明
设备独立状态	控制之后从设备端单独上报当前真实值。 必填 · 填写：使用设备当前值，不能仅据控制回执推断状态。 · 示例：true
单点上报按钮	主动发送一条当前状态ASDU1。 必填 · 填写：每个值点击一次，等待平台与历史匹配。 · 示例：上报一次ASDU1

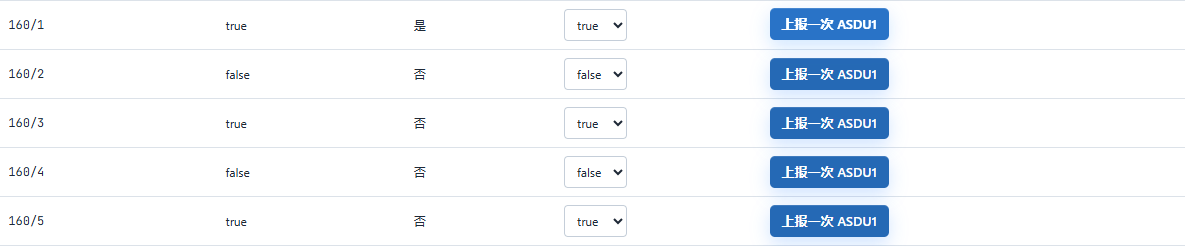

21. 核对前五项本轮变化值

**操作位置：*FMQX网页版→*点160/1至160/5 操作步骤：核对每项值及其单点上报按钮。

前5项本轮依次true、false、true、false、true；它们不同于保存的初始值。

截图重点说明

字段 / 控件	说明
前五项样本	本轮后续变化，不是保存的初值。 必填 · 填写：逐项核对FUN/INF及本次真假值。 · 示例：INF1–5：true、false、true、false、true
单点上报按钮	主动发送一条当前状态ASDU1。 必填 · 填写：每个值点击一次，等待平台与历史匹配。 · 示例：上报一次ASDU1

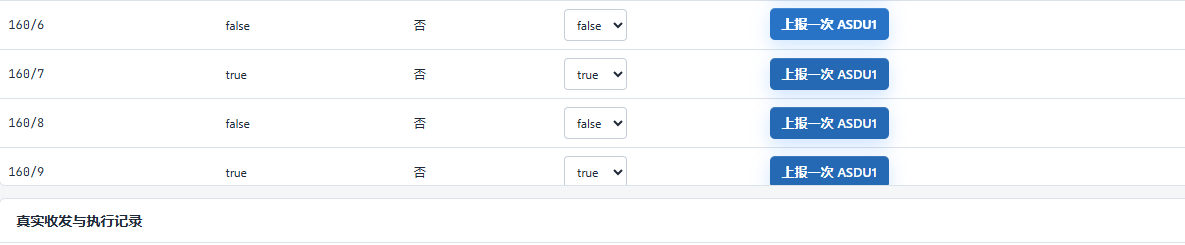

22. 核对图中第6至9项变化值

**操作位置：*FMQX网页版→*点表下半部分 **操作步骤：**核对当前图可见的四项值。

本图实际只含INF6至9；INF10的真实上报已有记录，但完整操作截图待补。

截图重点说明

字段 / 控件	说明
第6至9项样本	当前图可见的后四项变化。 必填 · 填写：按信息编号核对，另补第10项完整操作图。 · 示例：INF6–9：false、true、false、true
单点上报按钮	主动发送一条当前状态ASDU1。 必填 · 填写：每个值点击一次，等待平台与历史匹配。 · 示例：上报一次ASDU1

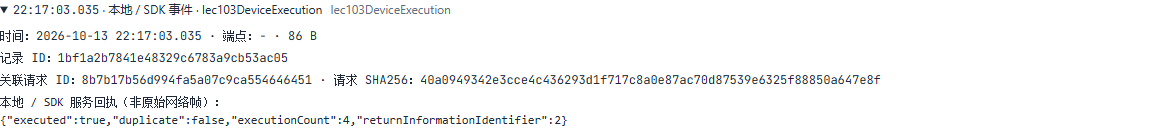

23. 核对第二次实际设备执行

**操作位置：*FMQX网页版→事件日志→*展开执行详情 操作步骤：核对false控制的设备执行。

第二次false控制执行次数4、RII2，无重复执行；对应独立上报为false。发送前的独立操作图待补。

截图重点说明

字段 / 控件	说明
设备独立状态	控制之后从设备端单独上报当前真实值。 必填 · 填写：使用设备当前值，不能仅据控制回执推断状态。 · 示例：false
设备执行计数	设备服务记录的实际控制执行次数。 必填 · 填写：本轮每条命令只增加一次，并核对duplicate=false。 · 示例：executionCount=4；executed=true；duplicate=false
设备协议应答	设备真实返回的IEC103确认。 必填 · 填写：与同一命令和设备状态一起核对。 · 示例：COT20；RII2

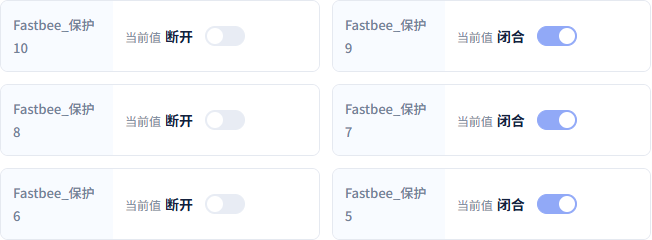

24. 刷新后核对保护10至6

**操作位置：*设备详情→运行状态→*上半部分 **操作步骤：**明确刷新页面，再比对五项当前值。

保护10至6显示false、true、false、true、false；本轮未证明十项全部自动刷新。

截图重点说明

字段 / 控件	说明
页面刷新	重新获取当前设备值。 必填 · 填写：本轮十项需要显式刷新，不承诺全部自动更新。 · 示例：刷新后显示本轮最新值
上半部分当前值	刷新后查看保护10至6。 必填 · 填写：等待新上报后明确刷新页面，再核对当前值。 · 示例：保护10至6：false、true、false、true、false

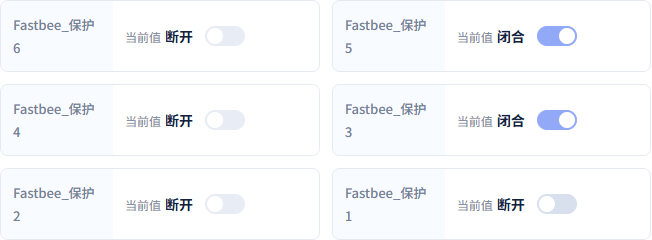

25. 刷新后核对保护5至1

**操作位置：*设备详情→运行状态→*下半部分 **操作步骤：**按最新控制后的状态核对。

保护5至1为true、false、true、false、false；点1已被第二次控制改为false，不能再套用十样本奇true的规则。

截图重点说明

字段 / 控件	说明
下半部分当前值	刷新后查看保护5至1。 必填 · 填写：点1已被第二次控制更新，按最新状态核对。 · 示例：保护5至1：true、false、true、false、false

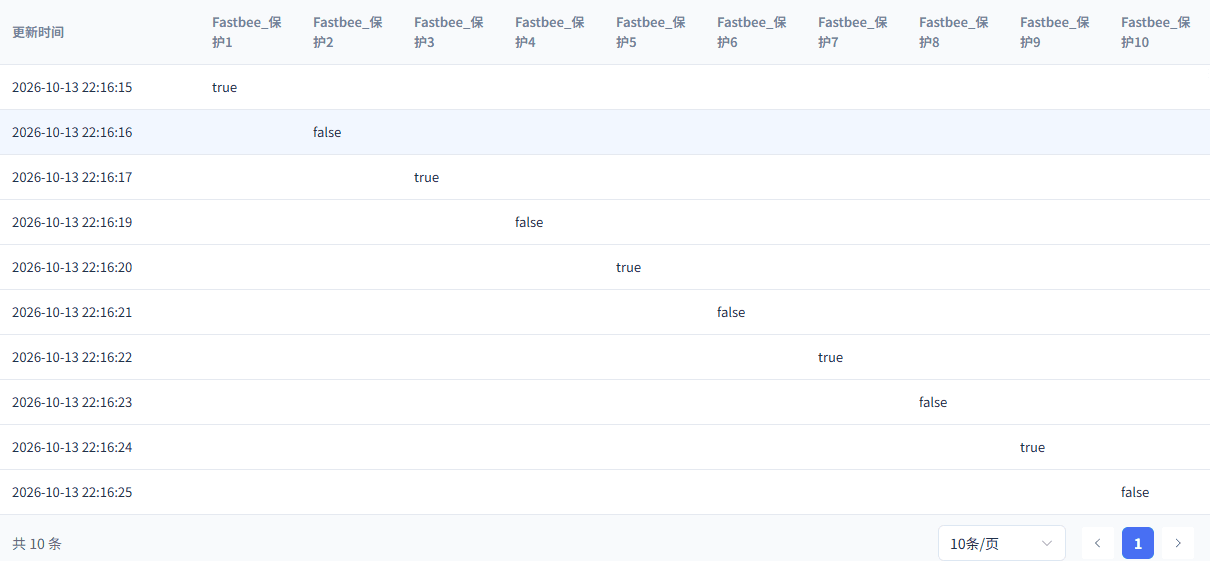

26. 核对十项实际历史结果

**操作位置：*数据中心→历史数据→*查询结果 **操作步骤：**按2026-10-13 22:16:00至22:17:00的完整时间窗核对十项样本。

22:16:15至22:16:25的十个样本分别有真实历史；此结果图不替代完整日期筛选填写图。

截图重点说明

字段 / 控件	说明
查询设备	选择本篇设备的数据范围。 必填 · 填写：同时核对中文名称和完整编号。 · 示例：FastBee_保护终端 · FastBee_IEC103UDP_Tutorial_01
查询字段	选择需要比对的保护属性。 必填 · 填写：十样本选十项，单次控制另选点1。 · 示例：FastBee_保护1至FastBee_保护10
实际历史结果	按时间与字段匹配设备变化。 必填 · 填写：查看记录时间和值，并在相同条件下刷新复查。 · 示例：十样本逐项有记录；最后点1为false

第一次true控制后的执行次数是3，第二次false是4；较早演示已使用计数1和2，因此本轮不从1开始。第二次控制发送前的独立图仍待补，结果按实际false保留。

十样本实际操作发生在2026-10-13 22:16:15至22:16:25。每项都有独立上报和唯一历史；现有第二张设备图只显示INF6至9，没有显示INF10，不能把图名6_10当作完整拍摄。

刷新后的点1已经是第二次控制的false。保护3、5、7、9仍为true，偶数点为false；历史中的第一项十样本true与之后当前值false并不矛盾。

查询十样本可使用2026-10-13 22:16:00至22:17:00，选择十个保护字段后核对时间和值。现有筛选图日期截断，完整填写图仍待补；当前结果只证明实际数据存在。

五、认识总召入口并核对原生结束

27. 查看正式总召模板入口

**操作位置：*设备详情→运行状态→*总召 **操作步骤：**核对保护总召模板和站址。

本图用于认识真实页面入口；下图以本轮原生结束帧核对实际完成。

截图重点说明

字段 / 控件	说明
正式总召模板	从已发布版本中选择总召配置。 必填 · 填写：选择本篇站址的保护总召，不手工拼原始地址或帧。 · 示例：FastBee_保护总召 · 站址1
发起总召	请求设备依次返回当前保护状态。 必填 · 填写：只发送一次，等待数据和原生终止。 · 示例：发起总召

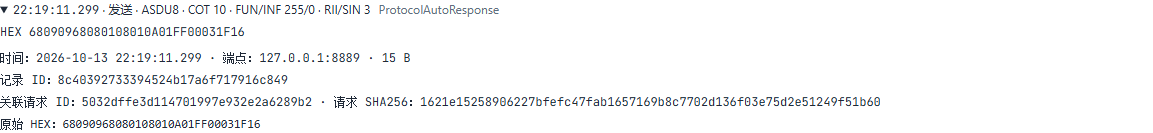

28. 核对本轮原生总召结束

**操作位置：*FMQX网页版→事件日志→*总召终止详情 **操作步骤：**确认十项状态返回后出现ASDU8/COT10。

本轮先返回十项COT9，再收到ASDU8/COT10终止；发送成功或单个状态返回不能单独判定总召完成。

截图重点说明

字段 / 控件	说明
总召终止	原生结束帧表明本次总召结束。 必填 · 填写：先收到十项COT9，再核对ASDU8/COT10。 · 示例：ASDU8 / COT10；RII3

总召用于读取设备当前整站状态。发送后先核对10项状态返回，再等待ASDU8/COT10终止；COT是传送原因，9表示总召数据，10表示总召结束。不要用发送成功或任意一次上报作为总召成功。

六、核对运行面恢复与短断开后的新控制

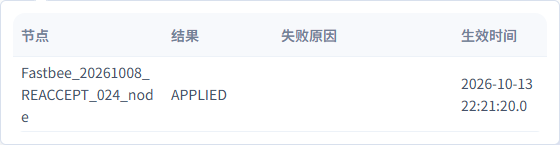

29. 查看FMQ恢复后的节点应用结果

**操作位置：*产品详情→发布同步→*实际节点回执 **操作步骤：**核对恢复后的APPLIED与实际生效时间。

回执显示恢复后的22:21:20已生效；首次发布确认窗口未拍全，不能用本图替代首次完整发布流程。

截图重点说明

字段 / 控件	说明
运行节点结果	运行面已接收并应用当前配置。 必填 · 填写：打开实际节点回执核对版本与生效结果。 · 示例：APPLIED；恢复回执生效时间22:21:20

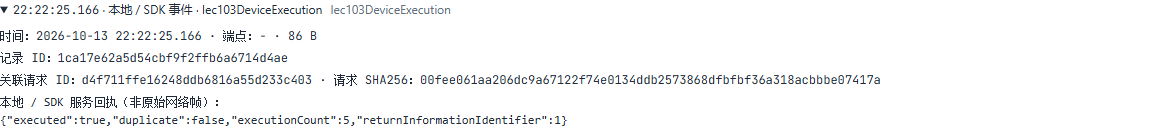

30. 核对FMQ重启后的第一次控制

**操作位置：*FMQX网页版→*展开执行详情 操作步骤：核对恢复后true控制及独立状态。

FMQ单独重启后首次控制成功：执行次数5、RII1、true；随后有独立true状态和历史。

截图重点说明

字段 / 控件	说明
设备独立状态	控制之后从设备端单独上报当前真实值。 必填 · 填写：使用设备当前值，不能仅据控制回执推断状态。 · 示例：true
恢复后控制	再次检查控制路径仍可用。 必填 · 填写：恢复后先建立链路，再发送新目标和独立状态。 · 示例：FMQ单独重启后true
设备执行计数	设备服务记录的实际控制执行次数。 必填 · 填写：本轮每条命令只增加一次，并核对duplicate=false。 · 示例：executionCount=5；duplicate=false
设备协议应答	设备真实返回的IEC103确认。 必填 · 填写：与同一命令和设备状态一起核对。 · 示例：COT20；RII1

31. 核对原会话短断开

**操作位置：*FMQX网页版→*原会话标题栏 **操作步骤：**观察未连接及连接按钮，保留原参数。

原会话短断开；不改固定源端口，不删除点表和历史。

截图重点说明

字段 / 控件	说明
本地源端口	固定设备的UDP来源端点。 必填 · 填写：选未占用端口，断开恢复时保持同一值。 · 示例：15293
短断开	停止当前会话后显示连接按钮。 必填 · 填写：只断开本篇会话，保留配置和源端口。 · 示例：22:23:39断开

32. 核对原端点恢复连接

**操作位置：*FMQX网页版→*原会话标题栏 **操作步骤：**使用原会话恢复并观察已连接。

短断开恢复仍使用原来源端点；按钮变为断开，后续以新控制检查收发。

截图重点说明

字段 / 控件	说明
本地源端口	固定设备的UDP来源端点。 必填 · 填写：选未占用端口，断开恢复时保持同一值。 · 示例：15293
恢复连接	按原会话和固定源端口重新连接。 必填 · 填写：保持端点不变，恢复后核对新握手及新控制。 · 示例：22:24:02恢复，源端口15293

33. 核对短恢复后的新控制

**操作位置：*FMQX网页版→*展开执行详情 操作步骤：核对false控制的实际执行及独立状态。

第四次控制执行次数6、RII2、false，无重复执行；后续独立状态也是false。

截图重点说明

字段 / 控件	说明
设备独立状态	控制之后从设备端单独上报当前真实值。 必填 · 填写：使用设备当前值，不能仅据控制回执推断状态。 · 示例：false
恢复后控制	再次检查控制路径仍可用。 必填 · 填写：恢复后先建立链路，再发送新目标和独立状态。 · 示例：短断开恢复后false
设备执行计数	设备服务记录的实际控制执行次数。 必填 · 填写：本轮每条命令只增加一次，并核对duplicate=false。 · 示例：executionCount=6；duplicate=false
设备协议应答	设备真实返回的IEC103确认。 必填 · 填写：与同一命令和设备状态一起核对。 · 示例：COT20；RII2

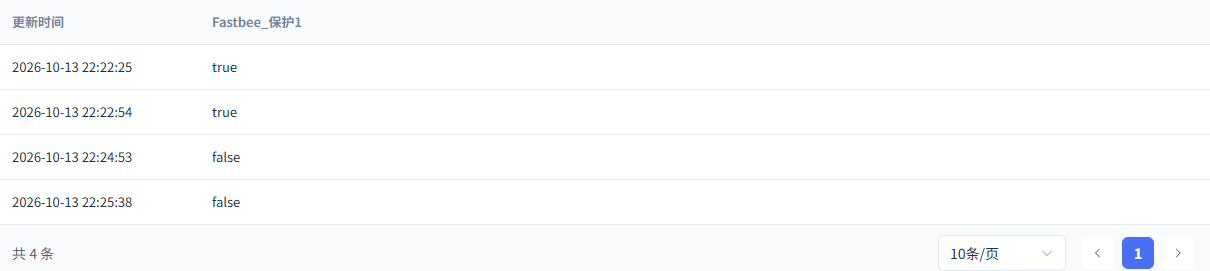

34. 同条件刷新恢复阶段历史

**操作位置：*数据中心→历史数据→*保护1 **操作步骤：**按2026-10-13 22:22:00至22:26:00查询并再次刷新。

恢复后独立true和false仍有历史，最后22:25:38为false；精确入库延迟未采样。

截图重点说明

字段 / 控件	说明
查询设备	选择本篇设备的数据范围。 必填 · 填写：同时核对中文名称和完整编号。 · 示例：FastBee_保护终端 · FastBee_IEC103UDP_Tutorial_01
查询字段	选择需要比对的保护属性。 必填 · 填写：十样本选十项，单次控制另选点1。 · 示例：FastBee_保护1
实际历史结果	按时间与字段匹配设备变化。 必填 · 填写：查看记录时间和值，并在相同条件下刷新复查。 · 示例：22:22:54 true；22:25:38 false，刷新后保留

FMQ单独重启后的第一次true控制执行次数5；原会话短断开恢复后的false控制执行次数6。两次恢复都另有独立状态与历史，完整发送前操作图仍待补。

本轮出现两次FC7请求、FC0应答的链路复位握手，说明按原地址重新建立协议链路。短断开保持本地源端口15293；完整空闲过期和源端口迁移尚未执行。

恢复阶段查询2026-10-13 22:22:00至22:26:00，选择保护1，并在相同条件下再次刷新。历史已经实际保存，精确写入完成耗时没有采样，不承诺毫秒入库延迟。

七、停止并保留配置和历史

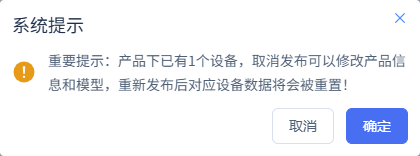

35. 确认取消本篇产品发布

**操作位置：*产品详情→*取消发布确认 **操作步骤：**核对本篇独立产品后确认。

只撤下本篇运行配置，保留产品、设备、点位与历史。

截图重点说明

字段 / 控件	说明
取消发布确认	撤下当前产品的运行配置。 必填 · 填写：只对本篇独立产品操作，确认后核对运行面移除结果。 · 示例：确认取消当前产品发布

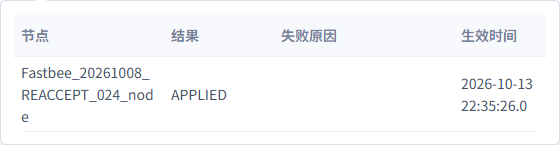

36. 核对运行面移除已应用

**操作位置：*产品详情→发布同步→*实际节点回执 **操作步骤：**等待REMOVE1954对应节点返回APPLIED。

本篇移除操作已应用，不能继续以旧发布状态认为运行配置仍有效。

截图重点说明

字段 / 控件	说明
运行面移除结果	确认取消发布已经应用到运行节点。 必填 · 填写：等待移除回执，再结束设备会话。 · 示例：REMOVE1954 / APPLIED

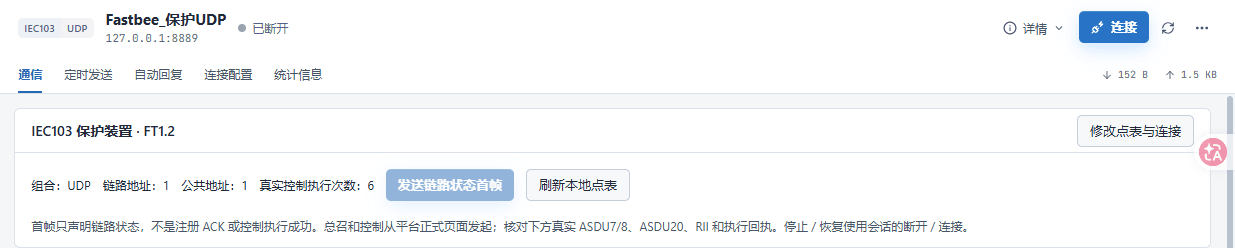

37. 保留原会话与最终停态

**操作位置：*FMQX网页版→*原会话概况 **操作步骤：**核对未连接、执行次数6和保留点值。

最终FMQX断开，点1最后false；产品、设备、点表与实际历史保留供复验。

截图重点说明

字段 / 控件	说明
保留停态	结束连接并保留配置和历史供复验。 必填 · 填写：核对原会话断开，保留最近值及历史。 · 示例：未连接；执行次数6；点1最后false

结束后保留原产品、设备、点位、命令和历史。再次复验先核对原会话参数，重新发布并等待运行节点应用，再用新样本、新控制和新时间窗核对。离线时的保留值只表示最近上报，不表示设备仍在运行。

参数来源与选择说明

设备接入向导

字段 / 控件	填写说明
创建方式	新型号先建立独立产品与设备。 必填 · 填写：复验时先查找保留资源，避免重复建档。 · 示例：新建产品已有产品：复用当前租户已有产品与模型；复用当前租户已有产品与模型。新建产品：为新型号独立建档；为新型号独立建档。复制产品：复制已核对配置后重新填写设备身份与现场地址；复制已核对配置后重新填写设备身份与现场地址。使用模板：从已有型号或能力模板开始并核对；从已有型号或能力模板开始并核对。
产品名称	便于在产品列表定位这组保护点。 必填 · 填写：名称保持简短，并与后续绑定产品一致。 · 示例：FastBee_保护终端
JSON样例	将十项真假值解析为布尔属性；不代表最终设备协议。
解析样例	从样例提取字段。
标识符	后续点位映射使用的稳定字段身份。 必填 · 填写：与协议点位及控制目标逐字对应。 · 示例：FastBee_iec103_40961 至 FastBee_iec103_40970
字段名称	在运行状态和历史中显示的中文名称。 必填 · 填写：按保护点编号命名，便于区分。 · 示例：FastBee_保护1 至 FastBee_保护10
字段数据类型	本篇只采集真假状态。 必填 · 填写：十项都按设备状态量选择布尔。 · 示例：布尔整数：不含小数的数字；不含小数的数字。小数：带小数的数值；带小数的数值。布尔：真或假的状态，本篇十项使用；真或假的状态，本篇十项使用。文本：字符串内容；字符串内容。
单位	布尔状态没有物理量单位。 选填 · 填写：按量纲填写，状态量可留空。 · 示例：留空
样例路径	只用于初建时识别 JSON 字段。 必填 · 填写：核对样例键；正式IEC103运行依靠信息体地址映射。 · 示例：FastBee_iec103_40961
设备编号	设备、绑定与运行消息使用同一身份。 必填 · 填写：从设备铭牌或管理员获取，复验保持原编号。 · 示例：FastBee_IEC103UDP_Tutorial_01 本篇真实页面与保留配置；实物参数由设备维护人员提供。
设备名称	设备列表和历史筛选使用的可读名称。 必填 · 填写：使用容易识别的名称，与设备编号一同核对。 · 示例：FastBee_保护终端
建档核对	检查产品、设备及字段数量。

功能定义

字段 / 控件	填写说明
模型名称	保护点在平台中的中文说明。 必填 · 填写：名称与保护点编号一致。 · 示例：FastBee_保护10 修改后须发布。
英文名称	模型多语言名称。 必填 · 填写：填写非空且能区分各点的英文名称。 · 示例：Protection10 修改后须发布。
模型标识符	把上报、控制与历史关联到同一属性。 必填 · 填写：沿用向导生成的标识，不另建相似字段。 · 示例：FastBee_iec103_40970 修改后须发布。
模型数据类型	平台以真假值保存。 必填 · 填写：与设备状态量和协议BOOLEAN保持一致。 · 示例：布尔 修改后须发布。整数：整型数值；整型数值。小数：带小数的数值；带小数的数值。布尔：本篇真假保护状态；本篇真假保护状态。枚举：有限选项值；有限选项值。文本：字符串；字符串。数组：一组同类值；一组同类值。对象：结构化字段；结构化字段。
false显示文字	把假值显示为可读设备状态。 必填 · 填写：与设备实际状态含义核对后填写。 · 示例：断开 修改后须发布。
true显示文字	把真值显示为可读设备状态。 必填 · 填写：与设备实际状态含义核对后填写。 · 示例：闭合 修改后须发布。
显示顺序	控制属性在页面上的排列。 必填 · 填写：使用保护点编号，避免相同顺序难以辨认。 · 示例：第10项为10 修改后须发布。
只读权限	决定平台是否提供可写属性的操作入口。 必填 · 填写：只给需要控制的点开放写入。 · 示例：点1关闭；点2–10开启 修改后须发布。
历史存储	允许后续查询状态变化。 必填 · 填写：采集验收需要比较历史时开启。 · 示例：十项全部开启 修改后须发布。
图表展示	控制是否进入图表展示。 必填 · 填写：按展示需求选择，状态量演示沿用已核对设置。 · 示例：关闭 修改后须发布。
实时监测	控制额外监测展示。 必填 · 填写：接入核对优先查看运行状态和历史。 · 示例：关闭 修改后须发布。
分享权限	控制模型对外共享范围。 必填 · 填写：按租户授权选择。 · 示例：关闭 修改后须发布。

协议与发布生效

字段 / 控件	填写说明
平台传输协议	最终设备连接使用的数据传输方式。 必填 · 填写：按设备实际连接方式选择，不能沿用初建协议。 · 示例：UDP 修改后须发布。TCP：直接TCP连接；本篇未运行；直接TCP连接；本篇未运行。UDP：本篇固定源端点的直接UDP连接；本篇固定源端点的直接UDP连接。TCP网关：通过TCP网关，需另配网关身份；本篇未运行；通过TCP网关，需另配网关身份；本篇未运行。UDP网关：通过UDP网关，需另配网关归属；本篇未运行；通过UDP网关，需另配网关归属；本篇未运行。
平台数据格式	运行面按此协议解释设备报文。 必填 · 填写：与设备标准和正式点表一致。 · 示例：IEC103 修改后须发布。IEC103：按IEC103绑定、点表和正式命令运行；按IEC103绑定、点表和正式命令运行。
平台设备	将协议身份绑定到现有设备。 必填 · 填写：先核对中文名称和完整设备编号。 · 示例：FastBee_保护终端 · FastBee_IEC103UDP_Tutorial_01 本篇真实页面与保留配置；实物参数由设备维护人员提供。 修改后须发布。FastBee_保护终端 · FastBee_IEC103UDP_Tutorial_01：本篇保留设备；列表由当前租户实际可见设备查询产生；本篇保留设备；列表由当前租户实际可见设备查询产生。
设备标识	随所选平台设备带出。 本篇真实页面与保留配置；实物参数由设备维护人员提供。 修改后须发布。
公共地址	站内应用层地址。 必填 · 填写：与设备站址、点位和命令模板一致。 · 示例：1 修改后须发布。
链路地址	IEC103链路层使用的地址。 必填 · 填写：与设备端链路配置一致。 · 示例：1 修改后须发布。
启用	决定当前绑定或配置是否参与运行。 必填 · 填写：仅启用本篇已经核对的配置。 · 示例：开启 修改后须发布。
信息体地址	由功能类型和信息编号组合定位状态点。 必填 · 填写：按FUN×256+INF计算，再与设备点表核对。 · 示例：40961（160×256+1）至40970（160×256+10） 修改后须发布。
物模型字段	信息体地址对应的平台属性。 必填 · 填写：每个地址只关联其对应保护点。 · 示例：点1→FastBee_iec103_40961；点10→FastBee_iec103_40970 修改后须发布。FastBee_保护1 · FastBee_iec103_40961：对应FUN160/INF1；对应FUN160/INF1。FastBee_保护2 · FastBee_iec103_40962：对应FUN160/INF2；对应FUN160/INF2。FastBee_保护3 · FastBee_iec103_40963：对应FUN160/INF3；对应FUN160/INF3。FastBee_保护4 · FastBee_iec103_40964：对应FUN160/INF4；对应FUN160/INF4。FastBee_保护5 · FastBee_iec103_40965：对应FUN160/INF5；对应FUN160/INF5。FastBee_保护6 · FastBee_iec103_40966：对应FUN160/INF6；对应FUN160/INF6。FastBee_保护7 · FastBee_iec103_40967：对应FUN160/INF7；对应FUN160/INF7。FastBee_保护8 · FastBee_iec103_40968：对应FUN160/INF8；对应FUN160/INF8。FastBee_保护9 · FastBee_iec103_40969：对应FUN160/INF9；对应FUN160/INF9。FastBee_保护10 · FastBee_iec103_40970：对应FUN160/INF10；对应FUN160/INF10。
协议数据类型	由平台物模型类型派生。 修改后须发布。
倍率	数字转换的乘数，本篇布尔不做缩放。 必填 · 填写：保持原值，避免把状态量当模拟量换算。 · 示例：1 修改后须发布。
偏移	数字转换的加数。 必填 · 填写：布尔状态不增加偏移。 · 示例：0 修改后须发布。
允许写入	决定协议点位是否允许下发控制。 必填 · 填写：只为明确允许控制的设备点开启。 · 示例：点1开启；点2–10关闭 修改后须发布。
点位显示顺序	配置列表中的排序值。 必填 · 填写：与保护点编号对应。 · 示例：点1为1；点10为10 修改后须发布。
点位列表	核对保存后的十项映射。
命令类型	区分单点控制和整站总召。 必填 · 填写：控制选择CONTROL；采集当前整站状态选择GENERAL_INTERROGATION。 · 示例：CONTROL / GENERAL_INTERROGATION 修改后须发布。GENERAL_INTERROGATION：整站总召并等待原生结束；整站总召并等待原生结束。CONTROL：唯一可写点的布尔控制；唯一可写点的布尔控制。
命令名称	在正式模板选择器中辨认操作。 必填 · 填写：用名称区分保护控制和保护总召。 · 示例：FastBee_保护控制 / FastBee_保护总召 修改后须发布。
模板信息体地址	保存模板时的地址参数。 必填 · 填写：沿用本篇正式模板；总召按已发布模板执行。 · 示例：40961 修改后须发布。
控制物模型字段	模板关联的平台字段。 必填 · 填写：控制关联唯一可写点；总召模板不等于写入全部点。 · 示例：FastBee_保护1 · FastBee_iec103_40961 修改后须发布。FastBee_保护1 · FastBee_iec103_40961：本篇只有点1实际允许控制；本篇只有点1实际允许控制。FastBee_保护2 · FastBee_iec103_40962：只读属性不能用作本篇可写控制目标；只读属性不能用作本篇可写控制目标。FastBee_保护3 · FastBee_iec103_40963：只读属性不能用作本篇可写控制目标；只读属性不能用作本篇可写控制目标。FastBee_保护4 · FastBee_iec103_40964：只读属性不能用作本篇可写控制目标；只读属性不能用作本篇可写控制目标。FastBee_保护5 · FastBee_iec103_40965：只读属性不能用作本篇可写控制目标；只读属性不能用作本篇可写控制目标。FastBee_保护6 · FastBee_iec103_40966：只读属性不能用作本篇可写控制目标；只读属性不能用作本篇可写控制目标。FastBee_保护7 · FastBee_iec103_40967：只读属性不能用作本篇可写控制目标；只读属性不能用作本篇可写控制目标。FastBee_保护8 · FastBee_iec103_40968：只读属性不能用作本篇可写控制目标；只读属性不能用作本篇可写控制目标。FastBee_保护9 · FastBee_iec103_40969：只读属性不能用作本篇可写控制目标；只读属性不能用作本篇可写控制目标。FastBee_保护10 · FastBee_iec103_40970：只读属性不能用作本篇可写控制目标；只读属性不能用作本篇可写控制目标。
命令列表	核对已保存的两类正式模板。
运行节点结果	运行面已接收并应用当前配置。

FMQX网页版连接

字段 / 控件	填写说明
会话名称	在设备工具中定位原会话。 必填 · 填写：复验先选原会话，避免重复占用源端口。 · 示例：FastBee_保护UDP 修改后须重连。
设备协议	设备工具使用的协议实现。 必填 · 填写：与平台正式数据格式一致。 · 示例：IEC103 修改后须重连。IEC103：本篇保存会话使用；FMQX其他协议不在本手册范围；本篇保存会话使用；FMQX其他协议不在本手册范围。
连接方式	设备直接向FMQ的UDP入口收发。 必填 · 填写：本篇选择直连；网关连接须另配设备身份和网关关系。 · 示例：UDP直连 修改后须重连。TCP直连：直接TCP链路，本篇未运行；直接TCP链路，本篇未运行。UDP直连：本篇设备UDP收发；本篇设备UDP收发。TCP网关：TCP网关形态，需另行验证；TCP网关形态，需另行验证。UDP网关：UDP网关形态，需另行验证；UDP网关形态，需另行验证。
目标主机	FMQ运行面的可达地址。 必填 · 填写：从管理员获取设备可访问的FMQ地址；同机才使用回环地址。 · 示例：127.0.0.1 本篇真实页面与保留配置；实物参数由设备维护人员提供。 修改后须重连。
目标端口	FMQ的UDP设备入口。 必填 · 填写：按已启用的UDP监听填写。 · 示例：8889 本篇真实页面与保留配置；实物参数由设备维护人员提供。 修改后须重连。
本地源端口	固定设备的UDP来源端点。 必填 · 填写：选未占用端口，断开恢复时保持同一值。 · 示例：15293 本篇真实页面与保留配置；实物参数由设备维护人员提供。 修改后须重连。
设备公共地址	设备的站址。 必填 · 填写：与平台绑定和命令模板一致。 · 示例：1 修改后须重连。
设备链路地址	设备的链路层地址。 必填 · 填写：与平台绑定一致。 · 示例：1 修改后须重连。
初始点表	保存会话时的初始真假值。 必填 · 填写：区分初始配置与后续十样本变化。 · 示例：FUN160、INF1–10；奇数false、偶数true 修改后须重连。
设备允许控制	设备端对控制请求的权限。 必填 · 填写：只开放需要演示的保护点。 · 示例：仅160/1开启 修改后须重连。
连接状态与按钮	连接后显示断开入口。 修改后须重连。

设备运行状态

字段 / 控件	填写说明
待下发值	平台编辑的目标真假值。 必填 · 填写：与当前设备状态区分，单次只发一个明确目标。 · 示例：第一次true；第二次false
发送控制	向唯一可写的保护点发起一次控制。
上半部分当前值	刷新后查看保护10至6。
下半部分当前值	刷新后查看保护5至1。
页面刷新	重新获取当前设备值。
正式总召模板	从已发布版本中选择总召配置。 必填 · 填写：选择本篇站址的保护总召，不手工拼原始地址或帧。 · 示例：FastBee_保护总召 · 站址1FastBee_保护总召 · 站址1：选择当前产品已发布且有效的正式模板；选择当前产品已发布且有效的正式模板。
发起总召	请求设备依次返回当前保护状态。

设备上报与演示回复

字段 / 控件	填写说明
设备执行计数	设备服务记录的实际控制执行次数。
设备协议应答	设备真实返回的IEC103确认。
设备独立状态	控制之后从设备端单独上报当前真实值。 必填 · 填写：使用设备当前值，不能仅据控制回执推断状态。 · 示例：第1/3次true；第2/4次falsefalse：本篇显示断开；本篇显示断开。true：本篇显示闭合；本篇显示闭合。
单点上报按钮	主动发送一条当前状态ASDU1。
前五项样本	本轮后续变化，不是保存的初值。 必填 · 填写：逐项核对FUN/INF及本次真假值。 · 示例：INF1–5：true、false、true、false、truefalse：本篇显示断开；本篇显示断开。true：本篇显示闭合；本篇显示闭合。
第6至9项样本	当前图可见的后四项变化。 必填 · 填写：按信息编号核对，另补第10项完整操作图。 · 示例：INF6–9：false、true、false、truefalse：本篇显示断开；本篇显示断开。true：本篇显示闭合；本篇显示闭合。
总召终止	原生结束帧表明本次总召结束。

历史数据

字段 / 控件	填写说明
查询设备	选择本篇设备的数据范围。 必填 · 填写：同时核对中文名称和完整编号。 · 示例：FastBee_保护终端 · FastBee_IEC103UDP_Tutorial_01FastBee_保护终端 · FastBee_IEC103UDP_Tutorial_01：只查询本篇保留设备；只查询本篇保留设备。
查询字段	选择需要比对的保护属性。 必填 · 填写：十样本选十项，单次控制另选点1。 · 示例：FastBee_保护1至FastBee_保护10FastBee_保护1：查询保护1的真实历史状态；查询保护1的真实历史状态。FastBee_保护2：查询保护2的真实历史状态；查询保护2的真实历史状态。FastBee_保护3：查询保护3的真实历史状态；查询保护3的真实历史状态。FastBee_保护4：查询保护4的真实历史状态；查询保护4的真实历史状态。FastBee_保护5：查询保护5的真实历史状态；查询保护5的真实历史状态。FastBee_保护6：查询保护6的真实历史状态；查询保护6的真实历史状态。FastBee_保护7：查询保护7的真实历史状态；查询保护7的真实历史状态。FastBee_保护8：查询保护8的真实历史状态；查询保护8的真实历史状态。FastBee_保护9：查询保护9的真实历史状态；查询保护9的真实历史状态。FastBee_保护10：查询保护10的真实历史状态；查询保护10的真实历史状态。
完整时间窗	限制到实际操作发生的本地时间。 必填 · 填写：从实际操作记录取得起止时间；现有筛选图日期截断，需补完整图。 · 示例：十样本2026-10-13 22:16:00～22:17:00；恢复22:22:00～22:26:00
实际历史结果	按时间与字段匹配设备变化。

停止与恢复

字段 / 控件	填写说明
恢复后控制	再次检查控制路径仍可用。
短断开	停止当前会话后显示连接按钮。
恢复连接	按原会话和固定源端口重新连接。
取消发布确认	撤下当前产品的运行配置。
运行面移除结果	确认取消发布已经应用到运行节点。
保留停态	结束连接并保留配置和历史供复验。

常见问题与下一步

看到什么现象	可能原因	先检查哪里	如何恢复
连接了但没有状态	正式协议、站址、链路地址或点位映射不一致。	核对UDP/IEC103、目标8889、地址1/1、FUN160及对应INF。	修正并重新发布，先上报一个新状态，等待实际结果。
点1没有控制入口	物模型仍只读、点位不可写或缺控制权限。	点1非只读，协议允许写入，设备端允许160/1控制。	只修正本篇点1，保存发布后刷新设备页面。
已发送但设备没有变化	发送提示不能证明真实执行，可能尚未收到设备反馈。	同一命令的设备执行、原生应答、独立状态和历史。	停止重复点击，核对地址、模板和连接后再发一个新目标。
当前页面仍显示旧值	本轮十项当前值需要显式页面刷新。	核对最近上报时间及操作后的刷新结果。	刷新同一设备页面，不用旧截图判断新值。
十样本点1是true，当前却是false	十样本之后第二次控制已改为false。	比较22:16样本、22:17控制及后续独立状态的时间顺序。	按最新设备状态判断当前值，保留较早真实历史。
总召只显示发送成功	尚未确认全部状态及原生结束。	10项COT9后出现ASDU8/COT10，并关联本次总召。	等待结束或核对失败原因，避免连续发起总召。
恢复后下行不可达	来源端点变化、源端口被占用或链路未重新建立。	原会话、固定15293及新的复位握手。	恢复原端点，先核对新上报，再控制一次；换源端口需另行验证。
历史查不到本次变化	设备、字段或时间窗不匹配，或历史未开启。	本地时间Asia/Shanghai、完整起止时间、保护字段与历史权限。	保持同一条件刷新并核对实际操作时间，不补写或删除原记录。
