规则引擎场景使用

逐章完成 18 个内置场景的资源绑定、参数配置、模拟与发布验证。

阅读方法

先确认入口、权限和目标对象，再按编号完成操作。每一步都包含预期结果；详细字段和选项收在可展开的参考表中。

截图说明

截图来自原始操作手册。公开版会隐藏真实节点地址、连接地址和凭据；示例中的状态、时间和数据不代表当前生产环境。

开始前准备

项目	说明
能做什么	按内置场景逐章完成资源绑定、参数配置、模拟和发布前核对。
从哪里进入	规则引擎 → 场景联动
需要权限	具备规则配置与发布权限。
预计时间	180 分钟

温度超限告警通知

当设备本次上报的温度大于 35 时，为该触发设备产生轻微问题告警，并通知值班人员。

开始前准备：一个具备温度属性的产品，或该产品下的一台设备；温度字段，例如 temperature；已启用的告警定义；已启用的通知模板及其对应通知渠道；通知渠道适用的至少一名接收人。

流程说明：1. 属性上报 temperature；2. 条件：本次事件 temperature 大于 35；3. 顺序执行；4. 产生告警（触发设备，轻微问题）；5. 发送通知（模板决定渠道）。

1. 选择场景：进入“规则引擎”，点击顶部“场景库”。 在“告警与恢复”中选择“温度超限告警通知”，查看流程缩略图后点击“下一步”。
2. 绑定触发资源：在“绑定资源”中选择“触发产品”。 需要只监控一台设备时，在“触发设备（可选）”选择该设备；需要监控产品内任一设备时保持空白。 在“触发或判断字段”选择温度属性。
3. 设置温度阈值：进入“调整参数”。 在“判断值 · temperature”填写 35。 进入画布后，点击条件节点可复核：来源为“本次事件”、运算符为“大于”。
4. 配置告警动作：点击画布中的“产生告警”节点。 在“告警定义”选择本租户的温度异常告警定义。 告警级别选择“轻微问题”，关联对象选择“触发设备”。
5. 配置通知动作：点击“发送通知”节点。 选择通知模板，确认“通知渠道”显示为模板决定的只读值。 在“接收人”选择值班用户。 若模板包含标题、内容、发送账号或附件变量，按变量选择固定值或“事件或上游字段”。
6. 模拟、保存和 · 发布：点击“模拟测试”，选择“温度超限告警通知：命中路径”。 确认温度为 36 时条件命中，告警和通知均显示动作预览。 点击“保存草稿”，再点击“发布”，等待顶栏显示“已生效”。

温度越限：输入：本次事件：temperature=36。预期：条件显示满足；产生告警和发送通知均显示动作预览。检查位置：模拟结果中的条件节点、告警节点和通知节点。

阈值边界：输入：本次事件：temperature=35。预期：条件不满足；两个动作均不进入命中路径。检查位置：模拟结果命中路径。

本章可证明配置与模拟预览。发布后的真实告警、通知服务受理和最终送达必须分别通过当前运行版本的执行记录、告警记录和通知回执核对。

• 通知模板的标题、内容、发送账号和附件变量以模板实际声明为准。
• 告警动作成功不等于通知已经送达接收人。
• 独立恢复模板不能关闭本规则产生的告警；要配置自动恢复，应在本规则内增加恢复分支。

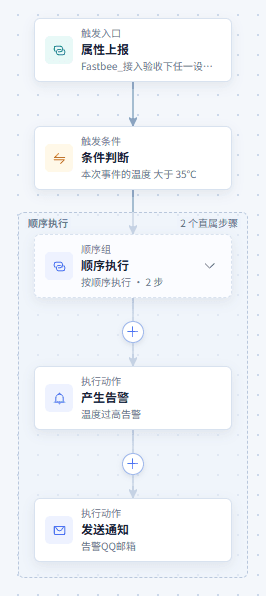

1. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

图：温度超限告警通知：查看场景流程

2. 配置触发节点

操作位置： 规则引擎→场景联动

打开并核对配置触发节点对应的页面区域。

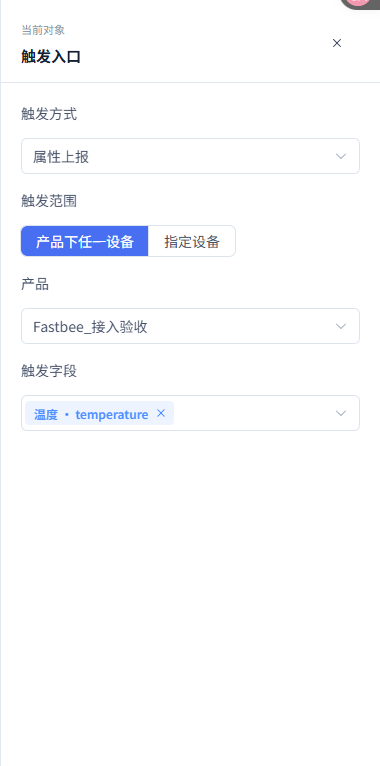

图：温度超限告警通知：配置触发节点

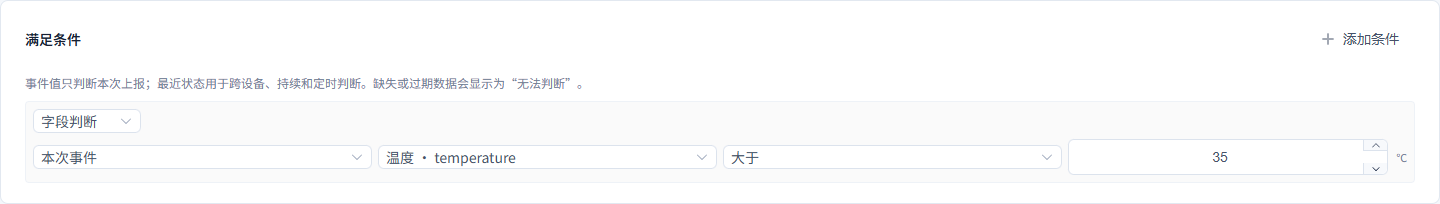

3. 配置条件节点（完整表单）

操作位置： 规则引擎→场景联动

切到完整表单，在“满足条件”区域设置字段、来源、运算符和比较值；它与画布共享同一规则。

图：温度超限告警通知：配置条件节点（完整表单）

4. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

图：温度超限告警通知：配置动作节点

5. 配置通知模板与接收人

操作位置： 规则引擎→场景联动

打开并核对配置通知模板与接收人对应的页面区域。

图：温度超限告警通知：配置通知模板与接收人

6. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

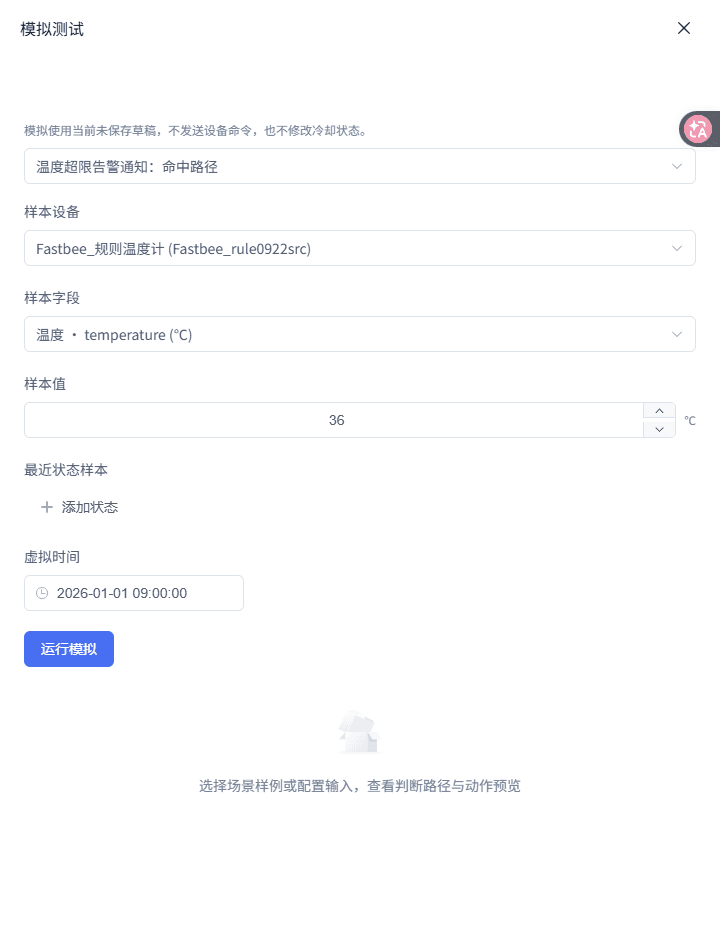

图：温度超限告警通知：运行模拟

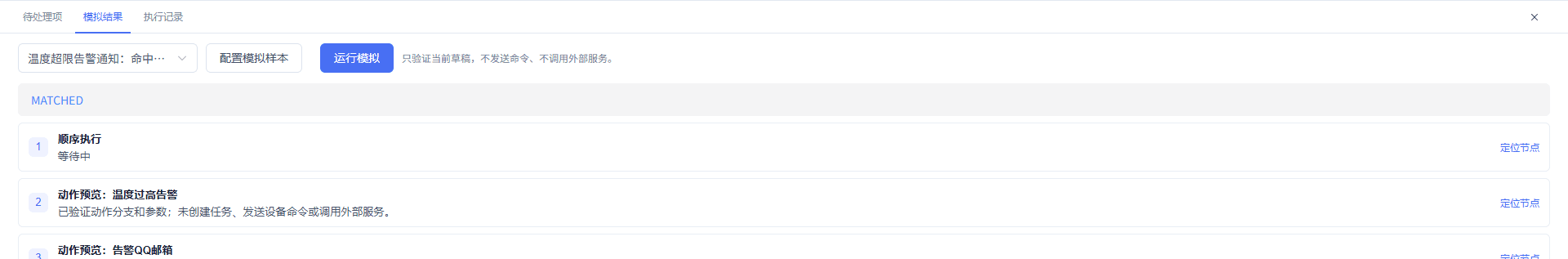

7. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：温度超限告警通知：查看模拟结果

1. 选择场景

配置项	用途与使用建议	生效与恢复
必填 场景	填写或选择“场景”。模板已创建温度事件条件、告警动作和通知动作；怎么选：模板已创建温度事件条件、告警动作和通知动作；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：温度超限告警通知。	用于完成“选择场景”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：模板不携带任何真实产品、设备、告警或通知资源；恢复：按页面校验提示修正后重新保存。

2. 绑定触发资源

配置项	用途与使用建议	生效与恢复
必填 触发方式	填写或选择“触发方式”。该模板只在设备本次上报属性时开始判断；怎么选：该模板只在设备本次上报属性时开始判断；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：属性上报。	用于完成“绑定触发资源”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要选“状态满足变化”；该场景的阈值来自本次上报值；恢复：按页面校验提示修正后重新保存。
必填 触发字段	填写或选择“触发字段”。条件和通知变量可引用这个字段；怎么选：条件和通知变量可引用这个字段；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：temperature（或实际温度属性）。	用于完成“绑定触发资源”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：切换产品或设备后必须重新确认字段仍属于其物模型；恢复：按页面校验提示修正后重新保存。

3. 设置温度阈值

配置项	用途与使用建议	生效与恢复
必填 条件来源	填写或选择“条件来源”。判断的是触发这次规则的温度上报；怎么选：判断的是触发这次规则的温度上报；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：本次事件。	用于完成“设置温度阈值”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：改成“最近状态”会改变场景语义，且可能使用历史值；恢复：按页面校验提示修正后重新保存。
必填 比较值	填写或选择“比较值”。温度 36 会命中，35 不会命中；怎么选：温度 36 会命中，35 不会命中；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：35。	用于完成“设置温度阈值”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：输入单位遵循物模型定义；不要在数值字段填入“35℃”文本；恢复：按页面校验提示修正后重新保存。

4. 配置告警动作

配置项	用途与使用建议	生效与恢复
必填 告警定义	填写或选择“告警定义”。定义告警的业务分类和展示信息；怎么选：定义告警的业务分类和展示信息；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：温度异常告警定义。	用于完成“配置告警动作”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：当前恢复实现不按告警定义或发布版本匹配；跨规则消警不能仅靠选择同一定义；恢复：按页面校验提示修正后重新保存。
必填 告警级别	填写或选择“告警级别”。模板默认的一般温度越限等级；怎么选：模板默认的一般温度越限等级；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：轻微问题（2）。	用于完成“配置告警动作”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：级别 1、2、3 分别是提醒通知、轻微问题、严重警告，不要使用旧字符串值；恢复：按页面校验提示修正后重新保存。
必填 关联对象	填写或选择“关联对象”。每台上报设备产生各自的告警；怎么选：每台上报设备产生各自的告警；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：触发设备。	用于完成“配置告警动作”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：改为指定设备会把所有触发设备的告警挂到所选设备；恢复：按页面校验提示修正后重新保存。

5. 配置通知动作

配置项	用途与使用建议	生效与恢复
必填 通知模板	填写或选择“通知模板”。模板固定通知渠道和声明的变量；怎么选：模板固定通知渠道和声明的变量；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：已配置的温度告警模板。	用于完成“配置通知动作”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：通知渠道不能在规则里脱离模板另选；恢复：按页面校验提示修正后重新保存。
必填 接收人	填写或选择“接收人”。短信、邮件、语音渠道会按邮箱或手机号筛选接收人；怎么选：短信、邮件、语音渠道会按邮箱或手机号筛选接收人；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：至少一名适配该渠道的值班用户。	用于完成“配置通知动作”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：机器人渠道不要求用户接收人；不要为了通过校验填入不适用用户；恢复：按页面校验提示修正后重新保存。
必填 标题 / 内容	填写或选择“标题 / 内容”。让值班人员知道告警原因；怎么选：让值班人员知道告警原因；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：例如“温度超限” / “设备温度超限，请检查现场”。	用于完成“配置通知动作”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：需要动态值时，切换到“事件或上游字段”绑定，只能选择当前节点可用字段；恢复：按页面校验提示修正后重新保存。

6. 模拟、保存和发布

配置项	用途与使用建议	生效与恢复
必填 模拟输入	填写或选择“模拟输入”。大于 35，应走完整满足路径；怎么选：大于 35，应走完整满足路径；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：temperature=36。	用于完成“模拟、保存和发布”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：模拟不创建正式告警，也不发送通知；恢复：按页面校验提示修正后重新保存。
必填 反例输入	填写或选择“反例输入”。验证边界值不会命中“大于 35”；怎么选：验证边界值不会命中“大于 35”；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：temperature=35。	用于完成“模拟、保存和发布”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：条件不满足时不应期待告警或通知预览；恢复：按页面校验提示修正后重新保存。

温湿度组合告警

当本次温度上报大于 35，且设备最近湿度状态大于 80 时，产生严重告警并通知值班人员。

开始前准备：一台同时具备温度与湿度属性的设备，或同产品范围设备；temperature 与 humidity 物模型字段；已启用的温湿度异常告警定义；通知模板、模板渠道和适用接收人。

流程说明：1. 属性上报 temperature；2. 全部满足：本次事件 temperature 大于 35；最近状态 humidity 大于 80；3. 顺序执行；4. 产生告警（触发设备，严重警告）；5. 发送通知。

1. 选择组合场景：规则引擎 → 场景库 → 告警与恢复。 选择“温湿度组合告警”，确认缩略图中两个条件汇入同一个告警动作。 点击“下一步”。
2. 绑定产品、设备和温度字段：选择触发产品；需要固定设备时再选择触发设备。 在“触发或判断字段”选择 temperature。 确认触发方式保持“属性上报”。
3. 设置温度条件：进入“调整参数”，在 temperature 的判断值填写 35。 在画布选择条件节点，确认条件组为“全部满足”，温度子条件来源为“本次事件”、运算符为“大于”。
4. 绑定并设置湿度最近状态：在资源绑定的“判断条件”中选择湿度来源设备；未选择时默认使用触发设备。 条件字段选择 humidity。 进入参数页，将湿度判断值填为 80。
5. 设置告警和通知：选择“产生告警”动作，选择温湿度异常告警定义，关联对象选“触发设备”。 告警级别选“严重警告”。 选择“发送通知”动作，选择模板、接收人，并填写或绑定模板的标题和内容变量。
6. 模拟组合与反例：运行模板样例：本次 temperature=36，最近 humidity=85。 分别将 humidity 改为 80、将 temperature 改为 35，再次运行。 确认后保存草稿、发布并等待“已生效”。

温湿度均异常：输入：事件 temperature=36；最近状态 humidity=85。预期：两个条件均满足，严重告警和通知显示动作预览。检查位置：模拟结果的两个条件节点与动作节点。

仅高温：输入：事件 temperature=36；最近状态 humidity=80。预期：湿度条件不满足，组合条件不命中。检查位置：模拟命中路径。

湿度状态缺失：输入：事件 temperature=36；不提供 humidity 最近状态。预期：湿度条件显示无法判断，不能走告警路径。检查位置：模拟结果湿度条件。

模拟只验证条件与动作预览。真实组合告警需要有实际有效湿度状态，真实通知需额外核对通知回执。

• “最近状态”可选择触发设备或指定设备；跨设备判断时必须明确选择状态设备。
• 缺失、过期状态不是“条件不满足”。
• 独立消警规则即使选择同一告警定义和同一设备，也不能关闭本规则创建的告警；恢复分支必须放在本规则中。

8. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

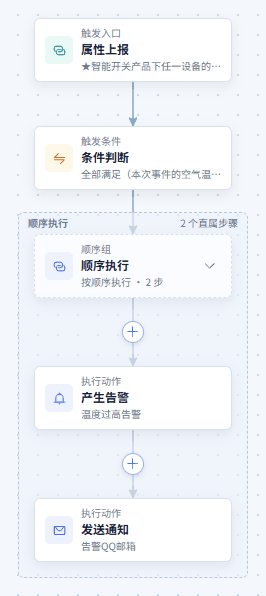

图：温湿度组合告警：查看场景流程

9. 配置触发节点

操作位置： 规则引擎→场景联动

打开并核对配置触发节点对应的页面区域。

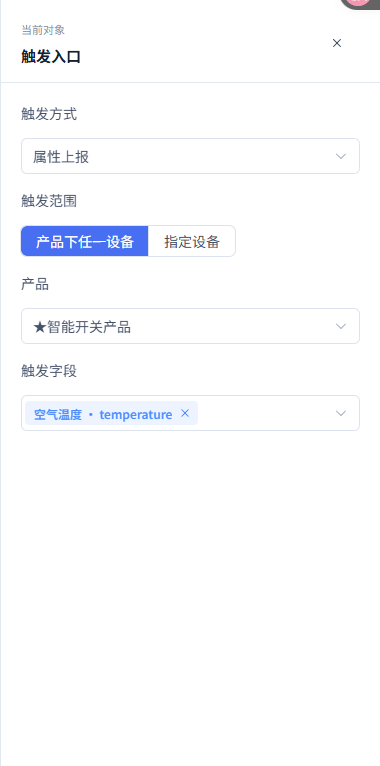

图：温湿度组合告警：配置触发节点

10. 配置条件节点（完整表单）

操作位置： 规则引擎→场景联动

切到完整表单，在“满足条件”区域设置字段、来源、运算符和比较值；它与画布共享同一规则。

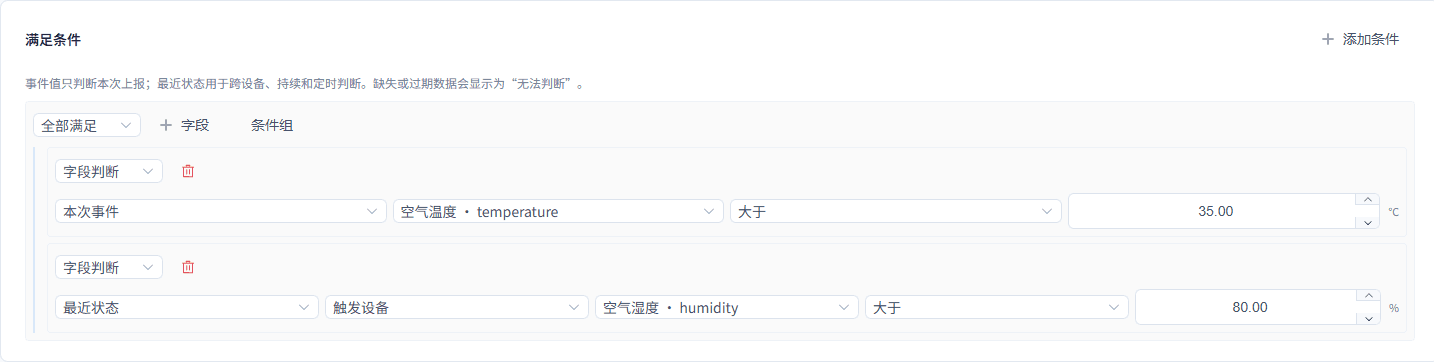

图：温湿度组合告警：配置条件节点（完整表单）

11. 配置通知模板与接收人

操作位置： 规则引擎→场景联动

打开并核对配置通知模板与接收人对应的页面区域。

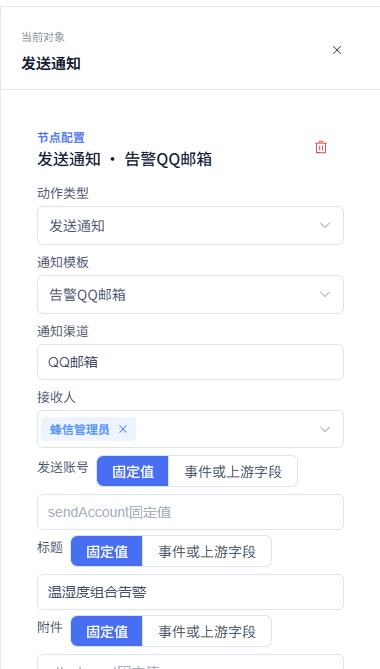

图：温湿度组合告警：配置通知模板与接收人

12. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

图：温湿度组合告警：配置动作节点

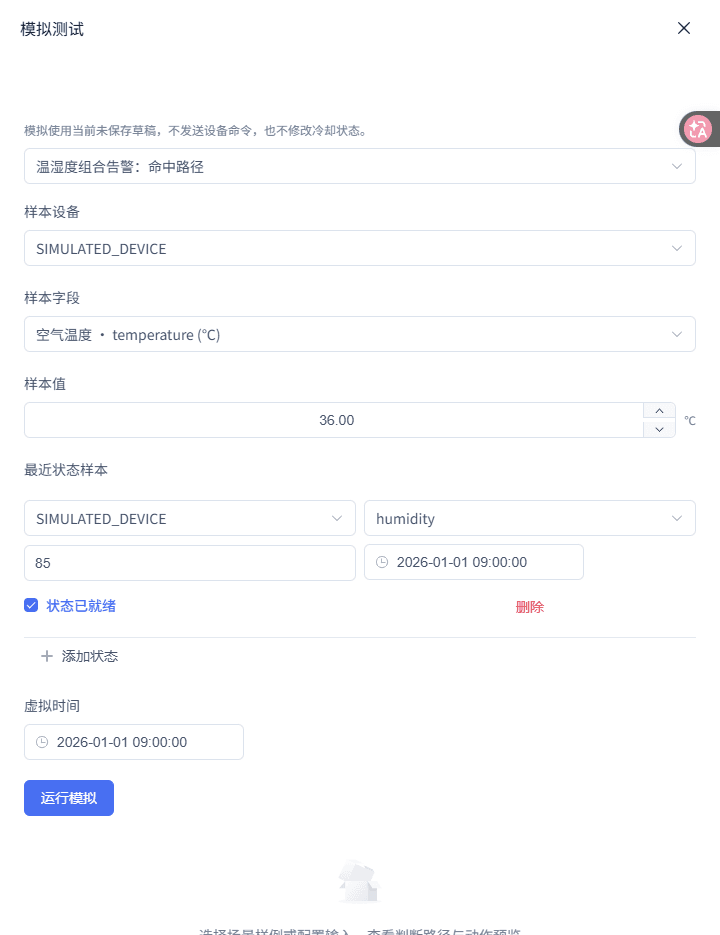

13. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

图：温湿度组合告警：运行模拟

14. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：温湿度组合告警：查看模拟结果

1. 选择组合场景

配置项	用途与使用建议	生效与恢复
必填 场景	填写或选择“场景”。模板预置“全部满足”条件组；怎么选：模板预置“全部满足”条件组；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：温湿度组合告警。	用于完成“选择组合场景”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：任一满足会把单独高温或单独高湿误判为组合异常；恢复：按页面校验提示修正后重新保存。

2. 绑定产品、设备和温度字段

配置项	用途与使用建议	生效与恢复
必填 触发字段	填写或选择“触发字段”。温度是本次事件来源；怎么选：温度是本次事件来源；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：temperature。	用于完成“绑定产品、设备和温度字段”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不能把 humidity 作为本次事件字段后却保留原温度条件；恢复：按页面校验提示修正后重新保存。
必填 触发范围	填写或选择“触发范围”。决定哪些设备参与规则；怎么选：决定哪些设备参与规则；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：产品下任一设备或指定设备。	用于完成“绑定产品、设备和温度字段”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：选择产品范围时，每台设备均按自己的最近湿度状态判断；恢复：按页面校验提示修正后重新保存。

3. 设置温度条件

配置项	用途与使用建议	生效与恢复
必填 温度阈值	填写或选择“温度阈值”。温度 36 是模板的命中样例；怎么选：温度 36 是模板的命中样例；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：35。	用于完成“设置温度条件”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：边界值 35 不满足“大于”；恢复：按页面校验提示修正后重新保存。

4. 绑定并设置湿度最近状态

配置项	用途与使用建议	生效与恢复
必填 条件来源	填写或选择“条件来源”。湿度并非本次温度事件的载荷，而是设备已保存的最新状态；怎么选：湿度并非本次温度事件的载荷，而是设备已保存的最新状态；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：最近状态。	用于完成“绑定并设置湿度最近状态”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：最近状态不存在、过期或无法读取时显示“无法判断”，不能当作“不满足”；恢复：按页面校验提示修正后重新保存。
必填 湿度阈值	填写或选择“湿度阈值”。湿度 85 会与温度 36 同时满足；怎么选：湿度 85 会与温度 36 同时满足；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：80。	用于完成“绑定并设置湿度最近状态”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：湿度字段的单位和数据类型必须与阈值匹配；恢复：按页面校验提示修正后重新保存。

5. 设置告警和通知

配置项	用途与使用建议	生效与恢复
必填 告警级别	填写或选择“告警级别”。模板把组合异常作为更高等级告警；怎么选：模板把组合异常作为更高等级告警；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：严重警告（3）。	用于完成“设置告警和通知”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要把告警级别填在通知标题变量中；恢复：按页面校验提示修正后重新保存。
必填 内容变量	填写或选择“内容变量”。通知内容可同时说明两项异常；怎么选：通知内容可同时说明两项异常；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：例如温度绑定本次事件.temperature，湿度可填固定说明或绑定可用状态字段。	用于完成“设置告警和通知”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：只有控件提供的字段才可绑定；不要手写不存在的字段路径；恢复：按页面校验提示修正后重新保存。

6. 模拟组合与反例

配置项	用途与使用建议	生效与恢复
必填 命中样例	填写或选择“命中样例”。两个条件均满足；怎么选：两个条件均满足；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：temperature=36；最近 humidity=85。	用于完成“模拟组合与反例”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：湿度状态必须带有效观察时间，避免超过最近状态有效期而被判为未知；恢复：按页面校验提示修正后重新保存。
必填 反例	填写或选择“反例”。湿度不大于 80，整个 ALL 条件不满足；怎么选：湿度不大于 80，整个 ALL 条件不满足；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：temperature=36；最近 humidity=80。	用于完成“模拟组合与反例”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不应因一个条件满足而执行告警；恢复：按页面校验提示修正后重新保存。

持续高温告警

设备温度最近状态持续大于 35 达 300 秒后，产生轻微问题告警并通知值班人员。

开始前准备：具备温度状态的产品或设备；temperature 字段及其有效观察时间；已启用的高温告警定义；通知模板、渠道和接收人。

流程说明：1. 状态满足变化：持续满足 300 秒；2. 最近状态 temperature 大于 35；3. 运行时调度复核；4. 顺序执行；5. 产生告警（触发设备，轻微问题）；6. 发送通知。

1. 创建持续高温模板：在场景库选择“持续高温告警”。 进入绑定资源，选择温度产品、可选的触发设备和 temperature 字段。
2. 配置持续触发：选中触发节点。 触发方式选择“状态满足变化”。 触发条件选择“持续满足”，持续时间填写 300 秒。
3. 设置最近状态条件与有效期：点击条件节点，确认来源为“最近状态”、设备为触发设备、字段为 temperature、运算符为“大于”。 将比较值填为 35。 打开“规则设置”，将“最近状态有效期”填为 300 秒。
4. 配置告警定义：选择产生告警动作。 选择高温告警定义，关联对象选择“触发设备”。 告警级别选择“轻微问题”。

相同配置界面已在“温度超限告警通知”章节展示；本章继续按上方字段表完成当前场景配置。

5. 配置通知：选择发送通知动作，选择通知模板。 确认渠道由模板自动显示。 选择接收人，按模板填写标题、内容等变量；内容可描述“持续高温 5 分钟”。
6. 模拟并理解运行时复核：在模拟测试运行“持续高温：当前最新状态样例”。 确认 temperature=36 且最近状态观察时间有效时，展示满足路径和动作预览。 保存并发布；查看执行记录时，确认到期后仍以最新状态重新判断。

当前状态高温：输入：最近状态 temperature=36，observedAt 在最近状态有效期内。预期：模拟显示高温条件满足及动作预览。检查位置：模拟结果条件与动作节点。

状态过期：输入：temperature=36，但 observedAt 早于最近状态有效期 300 秒。预期：条件显示无法判断，不作为不满足或持续满足。检查位置：模拟结果条件节点。

到期复核恢复：输入：运行时复核时最新 temperature=35。预期：持续候选不进入告警动作。检查位置：已发布规则的执行追踪。

可通过模拟验证当前状态判断和动作预览；真实持续告警需在正常运行环境等待调度复核并在执行记录、告警记录中确认。

• 持续条件依赖运行时调度复核，不是前端定时器。
• 状态缺失、过期或未来时间必须保持“无法判断”。
• 模拟只能展示当前状态路径，不能当作完整持续历史或真实告警证据。
• 独立恢复规则不能关闭本规则产生的告警；需要恢复时，在本规则的后续分支中配置。

15. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

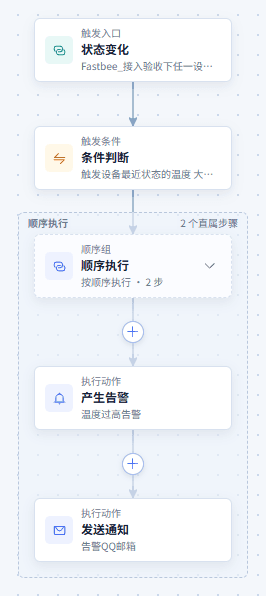

图：持续高温告警：查看场景流程

16. 配置触发节点

操作位置： 规则引擎→场景联动

打开并核对配置触发节点对应的页面区域。

图：持续高温告警：配置触发节点

17. 配置条件节点（完整表单）

操作位置： 规则引擎→场景联动

切到完整表单，在“满足条件”区域设置字段、来源、运算符和比较值；它与画布共享同一规则。

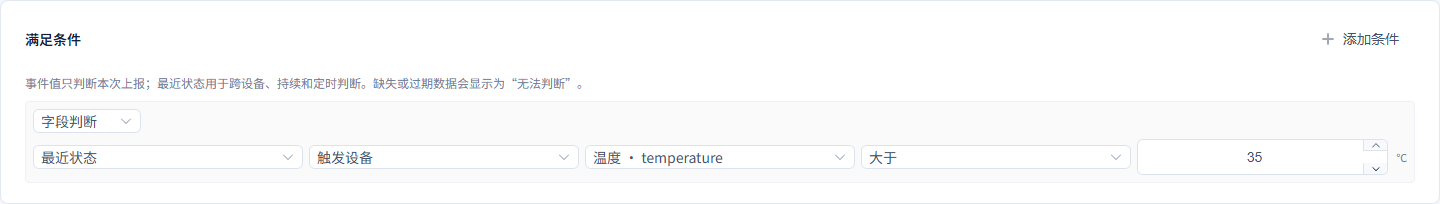

图：持续高温告警：配置条件节点（完整表单）

18. 配置通知模板与接收人

操作位置： 规则引擎→场景联动

打开并核对配置通知模板与接收人对应的页面区域。

图：持续高温告警：配置通知模板与接收人

19. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

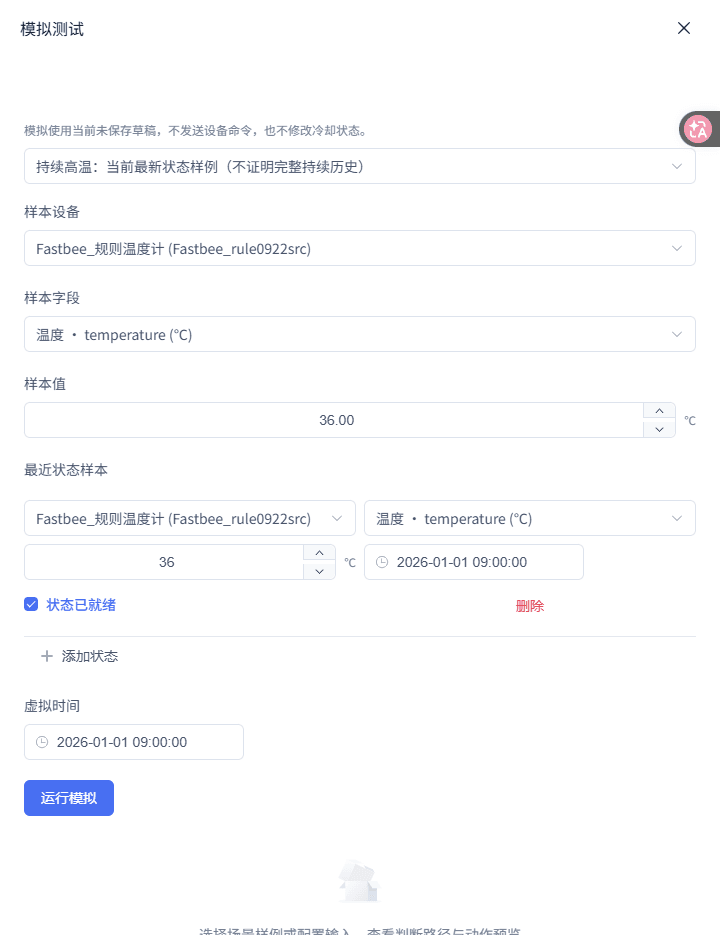

图：持续高温告警：运行模拟

20. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

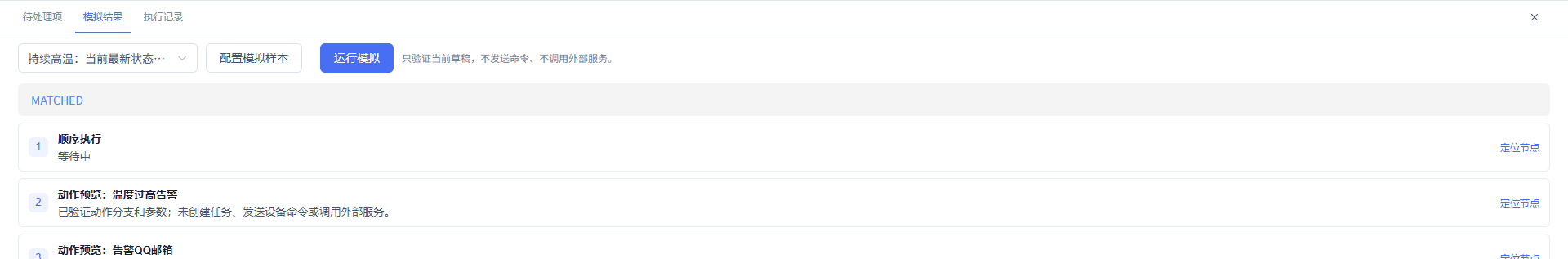

图：持续高温告警：查看模拟结果

1. 创建持续高温模板

配置项	用途与使用建议	生效与恢复
必填 场景	填写或选择“场景”。模板预置 STATE_CHANGE、持续满足和最近状态条件；怎么选：模板预置 STATE_CHANGE、持续满足和最近状态条件；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：持续高温告警。	用于完成“创建持续高温模板”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：这不是单次温度上报超过阈值即告警的场景；恢复：按页面校验提示修正后重新保存。

2. 配置持续触发

配置项	用途与使用建议	生效与恢复
必填 触发方式	填写或选择“触发方式”。规则根据保存的最新状态判断；怎么选：规则根据保存的最新状态判断；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：状态满足变化（STATE_CHANGE）。	用于完成“配置持续触发”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：此触发方式下条件来源被限制为最近状态，不能切换为本次事件；恢复：按页面校验提示修正后重新保存。
必填 持续时间	填写或选择“持续时间”。高温连续五分钟才进入告警动作；怎么选：高温连续五分钟才进入告警动作；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：300 秒。	用于完成“配置持续触发”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：持续时间不是动作延时；运行时会在到期时复核状态；恢复：按页面校验提示修正后重新保存。

3. 设置最近状态条件与有效期

配置项	用途与使用建议	生效与恢复
必填 温度阈值	填写或选择“温度阈值”。最新状态温度超过该值才维持候选；怎么选：最新状态温度超过该值才维持候选；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：35。	用于完成“设置最近状态条件与有效期”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：温度降至 35 不满足“大于”，持续计时应取消或重新开始；恢复：按页面校验提示修正后重新保存。
必填 最近状态有效期	填写或选择“最近状态有效期”。避免把陈旧状态作为连续高温依据；怎么选：避免把陈旧状态作为连续高温依据；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：300 秒。	用于完成“设置最近状态条件与有效期”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：缺失或过期状态显示“无法判断”，绝不能被转换为“不满足”；恢复：按页面校验提示修正后重新保存。

4. 配置告警定义

配置项	用途与使用建议	生效与恢复
必填 告警定义	填写或选择“告警定义”。定义高温告警的业务分类和展示信息；怎么选：定义高温告警的业务分类和展示信息；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：高温告警定义。	用于完成“配置告警定义”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：恢复动作的运行时查询不按告警定义匹配；需要恢复时，必须放入本规则的分支中；恢复：按页面校验提示修正后重新保存。
必填 告警级别	填写或选择“告警级别”。模板默认等级；怎么选：模板默认等级；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：轻微问题（2）。	用于完成“配置告警定义”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：告警定义与告警级别是不同字段，两个都要配置；恢复：按页面校验提示修正后重新保存。

5. 配置通知

配置项	用途与使用建议	生效与恢复
必填 通知模板	填写或选择“通知模板”。模板决定渠道与变量；怎么选：模板决定渠道与变量；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：持续高温通知模板。	用于完成“配置通知”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：通知渠道失效时应更换模板，不要手工伪造渠道；恢复：按页面校验提示修正后重新保存。
必填 接收人	填写或选择“接收人”。让通知动作具备实际接收对象；怎么选：让通知动作具备实际接收对象；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：适用的值班用户。	用于完成“配置通知”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：机器人类型渠道按模板能力处理，不强制填用户接收人；恢复：按页面校验提示修正后重新保存。

6. 模拟并理解运行时复核

配置项	用途与使用建议	生效与恢复
必填 模拟状态	填写或选择“模拟状态”。展示当前最新状态符合高温条件；怎么选：展示当前最新状态符合高温条件；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：temperature=36；observedAt 为虚拟时间附近的有效时间。	用于完成“模拟并理解运行时复核”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：该样例不证明真实环境已连续保存 300 秒历史；恢复：按页面校验提示修正后重新保存。
必填 复核反例	填写或选择“复核反例”。验证候选不会把未知或恢复状态当作持续满足；怎么选：验证候选不会把未知或恢复状态当作持续满足；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：到期前或到期时状态缺失、过期或 temperature=35。	用于完成“模拟并理解运行时复核”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：运行时调度复核未通过时不会产生告警；恢复：按页面校验提示修正后重新保存。

温度恢复消警

展示温度恢复分支的配置方式。独立模板可预览 temperature 小于等于 30 时的恢复动作，但不能关闭另一条规则产生的高温告警；要实现真实自动消警，必须把恢复分支加到产生高温告警的同一条规则中。

开始前准备：高温告警规则所使用的产品或设备及 temperature 字段；高温告警规则本身（恢复分支必须添加在该规则中）；恢复通知模板、渠道和接收人。

流程说明：1. 同一规则的属性上报 temperature（不能被高温外层条件阻断）；2. IF 分支一：temperature 大于 35 → 产生告警；3. IF 分支二：temperature 小于等于 30 → 恢复该规则自身、该设备的活动告警 → 发送恢复通知。

1. 先理解独立模板的边界：可在场景库打开“温度恢复消警”查看其恢复阈值和动作预览。 不要把该模板保存并发布为另一条恢复规则来关闭“温度超限告警通知”规则产生的告警。 需要真实自动消警时，返回并编辑原来的高温告警规则。
2. 在原高温告警规则中手工增加恢复分支：打开已经配置“产生告警”的高温规则，切换到流程画布。 保留属性上报 temperature 作为入口，但不要让规则最外层的“temperature 大于 35”条件拦截恢复上报；将入口条件改为始终可进入，或移除该外层阈值条件。 在原有顺序流程中插入“条件分支（IF）”。 第一条分支配置本次事件 temperature 大于 35，并放入原有“产生告警”和告警通知动作。 第二条分支配置本次事件 temperature 小于等于 30，添加“恢复告警”动作，再按需添加恢复通知。 保存、校验、模拟并发布这同一条规则；这里没有“一键合并”按钮。
3. 设置恢复阈值：进入调整参数，将 temperature 的判断值设为 30。 在条件节点确认来源为“本次事件”、运算符为“小于等于”。
4. 配置恢复告警动作：在原高温规则的恢复 IF 分支中点击“恢复告警”动作。 关联对象选择“触发设备”。 若页面仍要求选择告警定义，选择高温动作使用的定义以保持业务展示一致，但不要把它当作运行时跨规则匹配条件。
5. 配置恢复通知：点击发送通知动作，选择恢复通知模板。 确认渠道由模板决定，选择接收人。 为标题、内容等变量填写“温度已恢复”及可用温度字段绑定。
6. 模拟、发布和验证关联：在编辑后的同一规则中模拟 temperature=28，确认恢复分支和通知显示动作预览。 再模拟 temperature=31，确认两个阈值分支均不满足；模拟 temperature=36，确认开警分支命中。 保存并发布；真实验证时先由该同一规则、同一设备产生活动告警，再上报恢复值并查看执行记录和告警记录。

恢复温度：输入：本次事件 temperature=28。预期：条件满足，恢复告警和通知显示动作预览。检查位置：模拟结果动作节点。

仍未恢复：输入：本次事件 temperature=31。预期：条件不满足，不进入恢复动作。检查位置：模拟命中路径。

独立模板和同一规则分支的模拟仅显示恢复动作预览。真实消警必须由同一 ruleId、同一设备的活动告警变更为准；原有模拟图不能证明跨规则恢复成功。

• 独立恢复规则不会清除另一条规则产生的告警；必须在开警规则内增加 IF 恢复分支。
• 不要用全局 temperature > 35 条件拦截 temperature ≤ 30 的恢复事件。
• 不存在同一规则同一设备的活动告警时，不能把恢复动作成功误认为关闭了某条历史告警。
• 恢复通知是通知服务处理结果，不能等同于已阅读。

21. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

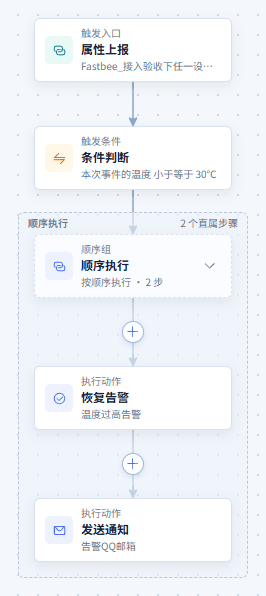

图：温度恢复消警：查看场景流程

22. 配置条件节点（完整表单）

操作位置： 规则引擎→场景联动

切到完整表单，在“满足条件”区域设置字段、来源、运算符和比较值；它与画布共享同一规则。

图：温度恢复消警：配置条件节点（完整表单）

23. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

图：温度恢复消警：配置动作节点

24. 配置通知模板与接收人

操作位置： 规则引擎→场景联动

打开并核对配置通知模板与接收人对应的页面区域。

图：温度恢复消警：配置通知模板与接收人

25. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

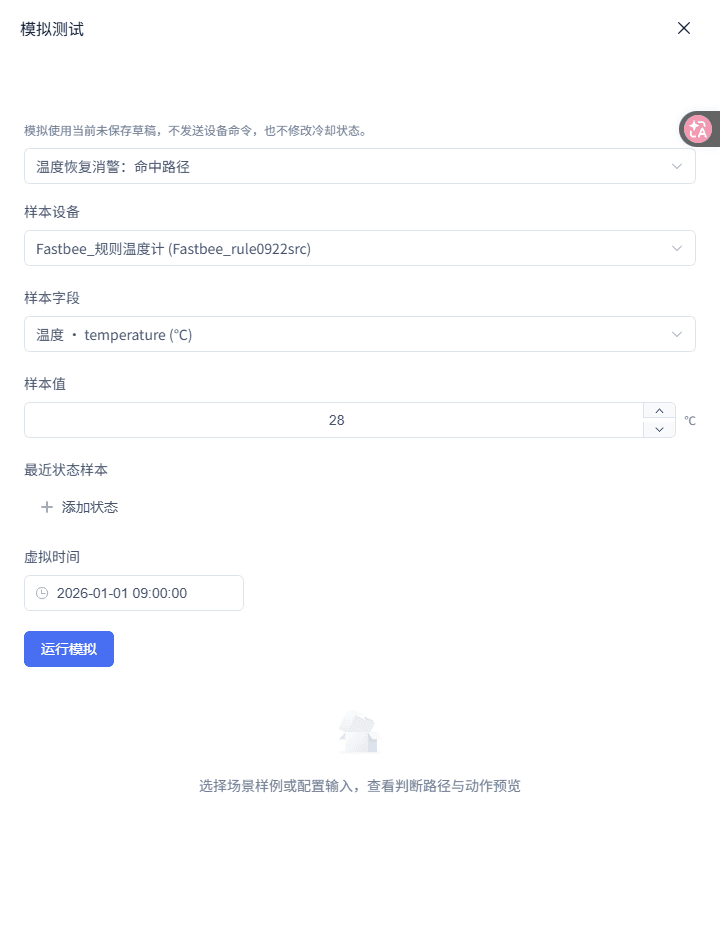

图：温度恢复消警：运行模拟

26. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：温度恢复消警：查看模拟结果

1. 先理解独立模板的边界

配置项	用途与使用建议	生效与恢复
必填 恢复匹配范围	填写或选择“恢复匹配范围”。恢复动作在未指定告警记录主键时，只查找该规则自身为该设备创建的活动告警；怎么选：恢复动作在未指定告警记录主键时，只查找该规则自身为该设备创建的活动告警；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：同一 ruleId + 同一触发设备 + 活动状态。	用于完成“先理解独立模板的边界”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不按告警定义或发布版本细分，最多处理 1000 条；相同定义、相同设备但不同规则创建的告警不会被关闭；恢复：按页面校验提示修正后重新保存。

2. 在原高温告警规则中手工增加恢复分支

配置项	用途与使用建议	生效与恢复
必填 入口条件	填写或选择“入口条件”。同一规则必须同时收到高温和恢复温度事件，恢复分支才有机会运行；怎么选：同一规则必须同时收到高温和恢复温度事件，恢复分支才有机会运行；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：属性上报 temperature；不以高温阈值作为全局阻断条件。	用于完成“在原高温告警规则中手工增加恢复分支”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：如果最外层仍限定 temperature > 35，temperature ≤ 30 根本不会进入 IF 恢复分支；恢复：按页面校验提示修正后重新保存。
必填 恢复动作位置	填写或选择“恢复动作位置”。运行时按 ruleId 和设备查询该规则自身的活动告警；怎么选：运行时按 ruleId 和设备查询该规则自身的活动告警；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：产生高温告警的同一 ruleId 内。	用于完成“在原高温告警规则中手工增加恢复分支”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：复制出另一条规则、从独立模板新建规则，或仅选相同告警定义，都不能建立跨规则恢复关系；恢复：按页面校验提示修正后重新保存。

3. 设置恢复阈值

配置项	用途与使用建议	生效与恢复
必填 比较值	填写或选择“比较值”。温度 30 与 28 都应走恢复路径；怎么选：温度 30 与 28 都应走恢复路径；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：30。	用于完成“设置恢复阈值”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要使用“大于”等高温告警运算符；35 到 30 之间不应自动消警；恢复：按页面校验提示修正后重新保存。

4. 配置恢复告警动作

配置项	用途与使用建议	生效与恢复
必填 实际恢复匹配	填写或选择“实际恢复匹配”。这是恢复动作没有指定告警记录主键时使用的实际查询条件；怎么选：这是恢复动作没有指定告警记录主键时使用的实际查询条件；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：同一 ruleId + 触发设备 + status=活动。	用于完成“配置恢复告警动作”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不会按告警定义、告警级别或发布版本缩小范围；同一规则同一设备的活动告警最多处理 1000 条；恢复：按页面校验提示修正后重新保存。
必填 关联对象	填写或选择“关联对象”。与开警时的作用对象一致；怎么选：与开警时的作用对象一致；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：触发设备。	用于完成“配置恢复告警动作”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：若开警用指定设备，恢复事件也必须指向该相同设备；恢复：按页面校验提示修正后重新保存。

5. 配置恢复通知

配置项	用途与使用建议	生效与恢复
必填 通知模板	填写或选择“通知模板”。让值班人员知道故障状态已经恢复；怎么选：让值班人员知道故障状态已经恢复；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：温度恢复通知模板。	用于完成“配置恢复通知”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：通知模板与告警定义不是同一个资源，两个都要分别选择；恢复：按页面校验提示修正后重新保存。
必填 内容变量	填写或选择“内容变量”。表达恢复结论与当前值；怎么选：表达恢复结论与当前值；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：例如“当前温度已恢复至安全范围”。	用于完成“配置恢复通知”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不应宣称设备物理故障已排除，除非业务已另行确认；恢复：按页面校验提示修正后重新保存。

6. 模拟、发布和验证关联

配置项	用途与使用建议	生效与恢复
必填 命中样例	填写或选择“命中样例”。小于等于 30，应进入恢复 IF 分支；怎么选：小于等于 30，应进入恢复 IF 分支；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：temperature=28。	用于完成“模拟、发布和验证关联”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：模拟不会真实关闭已有告警，不能作为跨规则恢复成功证据；恢复：按页面校验提示修正后重新保存。
必填 关联验证前提	填写或选择“关联验证前提”。恢复动作只作用于该规则自身设备范围内的活动告警；怎么选：恢复动作只作用于该规则自身设备范围内的活动告警；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：同一规则 + 同一设备存在活动告警。	用于完成“模拟、发布和验证关联”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：没有活动告警时，规则路径可执行但没有可关闭对象；恢复：按页面校验提示修正后重新保存。

设备离线告警

当设备最近在线状态变为离线（内置 status=4）时，产生严重告警并通知值班人员。

开始前准备：需要监控在线状态的产品或设备；已启用的设备离线告警定义；通知模板、渠道和接收人。

流程说明：1. 状态满足变化（STATE_CHANGE）；2. 最近状态：设备在线状态 status 等于 4（离线）；3. 顺序执行；4. 产生告警（触发设备，严重警告）；5. 发送通知。

1. 选择离线场景：在场景库的告警与恢复分类选择“设备离线告警”。 进入资源绑定，选择待监控产品；需要固定一台设备时选择触发设备。
2. 设置状态变化触发：选中触发节点。 确认触发方式为“状态满足变化”。 确认模板默认的触发条件为“每次满足”；需要仅在离线转换时执行时，再按业务策略改为“变为满足”。
3. 配置内置离线状态条件：点击条件节点。 来源选择“最近状态”，状态设备选择“触发设备”。 字段选择“设备在线状态 · status”，运算符选择“等于”，比较值选择“离线”。
4. 配置离线告警：点击产生告警动作，选择“设备离线”告警定义。 告警级别选择“严重警告”。 关联对象保持“触发设备”。
5. 配置离线通知：选择发送通知动作，选择离线告警通知模板。 确认只读通知渠道，选择适用接收人。 填写标题、内容、发送账号、附件等模板实际声明变量。
6. 模拟状态与 · 发布：运行模板样例，输入 status=4。 再输入 status=3 作为反例。 确认后保存、发布，等待运行状态显示“已生效”；真实状态变化后在执行记录查看状态值和告警动作。

离线：输入：最近状态：status=4。预期：条件满足，严重告警和通知显示动作预览。检查位置：模拟结果的状态条件和动作节点。

在线反例：输入：最近状态：status=3。预期：条件不满足，离线告警动作不执行。检查位置：模拟命中路径。

状态缺失：输入：不提供最近 status。预期：条件显示无法判断，不能产生离线告警。检查位置：模拟结果状态条件。

模拟验证 status 条件及动作预览。真实离线告警需由正常运行环境的状态变化触发，并通过执行记录和告警记录分别取证。

• 内置 status 枚举固定为 3=在线、4=离线。
• status 为只读状态，不能作为控制动作目标。
• 独立上线消警规则即使使用同一告警定义和设备，也不能关闭本规则创建的告警；恢复分支必须放在本规则中。

27. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

图：设备离线告警：查看场景流程

28. 配置触发节点

操作位置： 规则引擎→场景联动

打开并核对配置触发节点对应的页面区域。

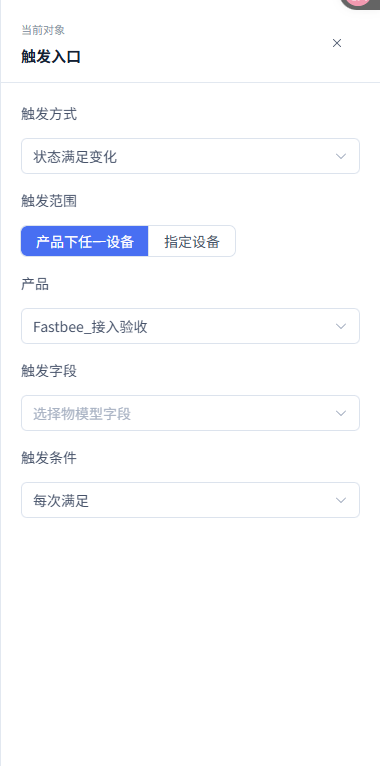

图：设备离线告警：配置触发节点

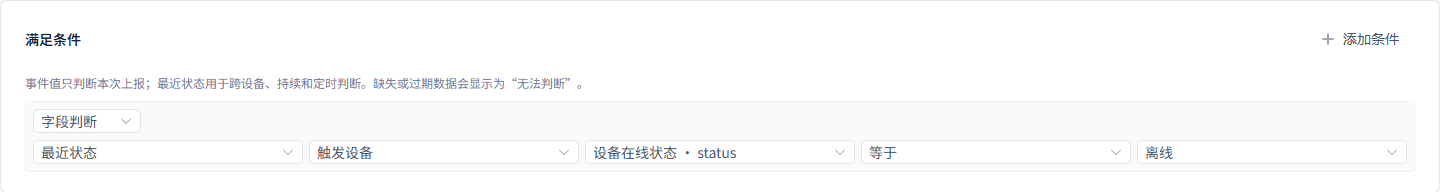

29. 配置条件节点（完整表单）

操作位置： 规则引擎→场景联动

切到完整表单，在“满足条件”区域设置字段、来源、运算符和比较值；它与画布共享同一规则。

图：设备离线告警：配置条件节点（完整表单）

30. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

图：设备离线告警：配置动作节点

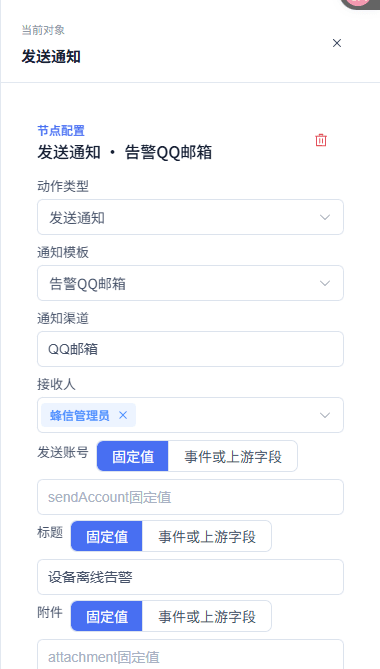

31. 配置通知模板与接收人

操作位置： 规则引擎→场景联动

打开并核对配置通知模板与接收人对应的页面区域。

图：设备离线告警：配置通知模板与接收人

32. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

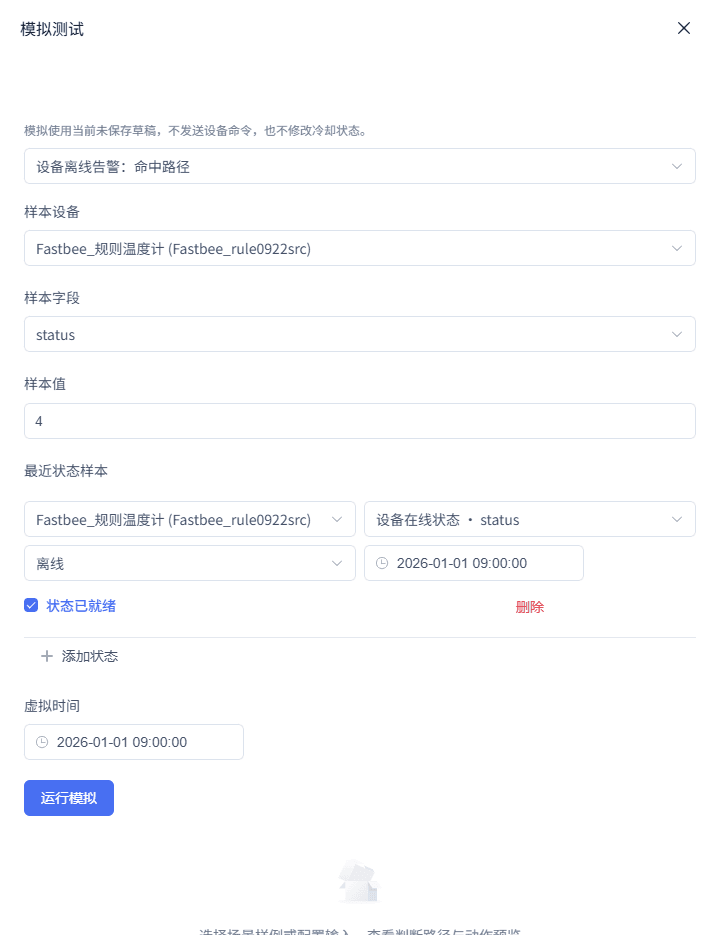

图：设备离线告警：运行模拟

33. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

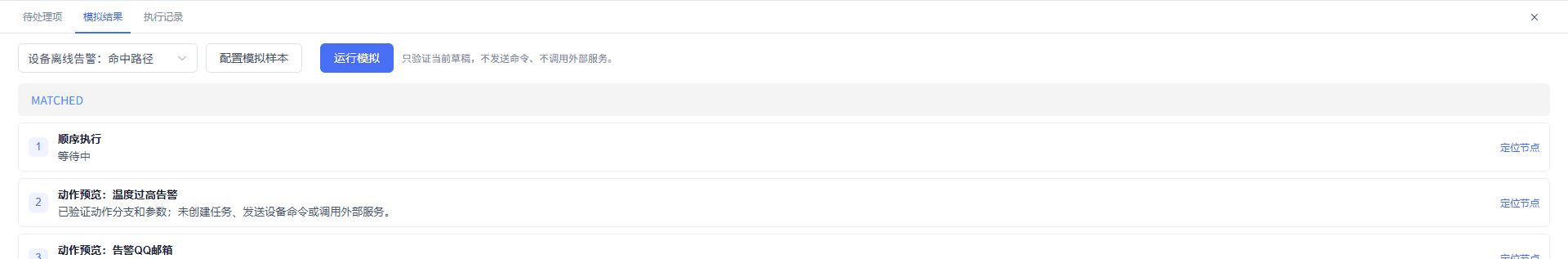

图：设备离线告警：查看模拟结果

1. 选择离线场景

配置项	用途与使用建议	生效与恢复
必填 场景	填写或选择“场景”。模板预设状态变化和内置在线状态判断；怎么选：模板预设状态变化和内置在线状态判断；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：设备离线告警。	用于完成“选择离线场景”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不需要在产品物模型中额外创建 status 字段；恢复：按页面校验提示修正后重新保存。

2. 设置状态变化触发

配置项	用途与使用建议	生效与恢复
必填 触发方式	填写或选择“触发方式”。设备状态提交后会触发最近状态判断；怎么选：设备状态提交后会触发最近状态判断；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：状态满足变化（STATE_CHANGE）。	用于完成“设置状态变化触发”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要选择属性上报；在线状态是系统内置只读状态；恢复：按页面校验提示修正后重新保存。
必填 触发条件	填写或选择“触发条件”。与模板和画布当前默认行为一致；怎么选：与模板和画布当前默认行为一致；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：每次满足（模板默认）。	用于完成“设置状态变化触发”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：“变为满足”是可选的去重业务策略；变更后要按实际告警策略验证是否遗漏状态重评估；恢复：按页面校验提示修正后重新保存。

3. 配置内置离线状态条件

配置项	用途与使用建议	生效与恢复
必填 字段	填写或选择“字段”。这是编辑器提供的内置只读枚举状态；怎么选：这是编辑器提供的内置只读枚举状态；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：status（设备在线状态）。	用于完成“配置内置离线状态条件”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：它不是可写设备控制字段，也不应手工新建同名物模型；恢复：按页面校验提示修正后重新保存。
必填 比较值	填写或选择“比较值”。内置枚举中 3=在线，4=离线；怎么选：内置枚举中 3=在线，4=离线；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：4（离线）。	用于完成“配置内置离线状态条件”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：1=未激活、2=禁用；不要把它们误作离线；恢复：按页面校验提示修正后重新保存。
必填 条件来源	填写或选择“条件来源”。STATE_CHANGE 只允许使用最新状态判断；怎么选：STATE_CHANGE 只允许使用最新状态判断；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：最近状态。	用于完成“配置内置离线状态条件”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：状态缺失或过期应显示无法判断，不当作不满足；恢复：按页面校验提示修正后重新保存。

4. 配置离线告警

配置项	用途与使用建议	生效与恢复
必填 告警定义	填写或选择“告警定义”。定义离线告警的业务分类和展示信息；怎么选：定义离线告警的业务分类和展示信息；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：设备离线告警定义。	用于完成“配置离线告警”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：独立上线消警规则不会因选择同一定义而取得跨规则恢复能力；恢复：按页面校验提示修正后重新保存。
必填 告警级别	填写或选择“告警级别”。模板将离线列为严重影响；怎么选：模板将离线列为严重影响；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：严重警告（3）。	用于完成“配置离线告警”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：级别值随动作保存，改通知不会改变告警级别；恢复：按页面校验提示修正后重新保存。

5. 配置离线通知

配置项	用途与使用建议	生效与恢复
必填 标题	填写或选择“标题”。让接收人区分离线与普通属性告警；怎么选：让接收人区分离线与普通属性告警；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：例如“设备离线告警”。	用于完成“配置离线通知”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：字段必须是模板声明变量；未声明变量不会自动加入；恢复：按页面校验提示修正后重新保存。
必填 内容	填写或选择“内容”。说明 status=4 的业务含义；怎么选：说明 status=4 的业务含义；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：例如“设备状态已变为离线”。	用于完成“配置离线通知”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：通知预览和服务受理都不等于设备重新连接成功；恢复：按页面校验提示修正后重新保存。

6. 模拟状态与发布

配置项	用途与使用建议	生效与恢复
必填 离线样例	填写或选择“离线样例”。应命中离线告警路径；怎么选：应命中离线告警路径；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：最近状态 status=4。	用于完成“模拟状态与发布”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：模拟不修改设备在线状态，也不产生正式告警；恢复：按页面校验提示修正后重新保存。
必填 在线反例	填写或选择“在线反例”。验证上线不会误产生离线告警；怎么选：验证上线不会误产生离线告警；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：最近状态 status=3。	用于完成“模拟状态与发布”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：status=3 是在线，不是状态字段缺失；恢复：按页面校验提示修正后重新保存。

设备上线消警

展示上线恢复分支的配置方式。独立模板可预览 status=3 时的恢复动作，但不能关闭另一条离线规则产生的告警；真实自动消警必须把恢复分支加到产生离线告警的同一条规则中。

开始前准备：离线告警规则所使用的产品或设备范围；离线告警规则本身（恢复分支必须添加在该规则中）。

流程说明：1. 同一规则的状态满足变化入口（必须接收在线和离线两种变化）；2. IF 分支一：status=4（离线）→ 产生告警；3. IF 分支二：status=3（在线）→ 恢复该规则自身、该设备的活动告警。

1. 先理解独立模板的边界：可在场景库打开“设备上线消警”查看 status=3 的恢复动作预览。 不要将它发布成另一条规则来关闭“设备离线告警”规则的告警。 需要真实自动消警时，打开并编辑原来的离线告警规则。
2. 在原离线告警规则中手工增加上线恢复分支：打开已经配置“产生告警”的离线规则，切换到流程画布。 保持“状态满足变化”入口，但不要把 status=4 作为规则最外层条件；入口必须允许 status=3 和 status=4 两种事件进入。 将最外层状态条件改为始终可进入，或移除该外层 status=4 判断。 在原有顺序流程中插入“条件分支（IF）”。 第一条分支使用最近状态 status 等于 4，保留原有产生告警和通知动作。 第二条分支使用最近状态 status 等于 3，添加“恢复告警”动作；按需再添加恢复通知。 保存、校验、模拟并发布这同一条规则；页面没有“一键合并”操作。
3. 设置状态满足变化触发：在原离线规则的触发节点确认触发方式为“状态满足变化”。 入口选择能接收任意状态变化的策略，再由 IF 分支区分在线和离线。 不要使用会只让 status=4 进入的入口限定。

相同配置界面已在“设备离线告警”章节展示；本章继续按上方字段表完成当前场景配置。

4. 设置内置在线状态判断：点击条件节点，来源选择“最近状态”，状态设备选择“触发设备”。 字段选择“设备在线状态 · status”，运算符为“等于”，比较值为“在线”。
5. 配置恢复动作的实际匹配：在原离线规则的 status=3 IF 分支中点击“恢复告警”动作。 关联对象选择“触发设备”。 如果页面要求告警定义，选择开警动作的定义以保证业务展示一致，但不把它理解为运行时的跨规则匹配条件。
6. 模拟、保存和真实核对：在编辑后的同一离线规则中模拟 status=3，确认恢复 IF 分支显示动作预览。 再模拟 status=4，确认开警 IF 分支命中。 保存草稿、发布并等待已生效；真实验证时先由该同一规则、同一设备产生活动离线告警，再让状态变为在线，核对执行记录和告警记录。

设备上线：输入：最近状态：status=3。预期：状态条件满足，恢复告警显示动作预览。检查位置：模拟结果中的条件与恢复告警节点。

仍离线：输入：最近状态：status=4。预期：条件不满足，不进入恢复路径。检查位置：模拟命中路径。

本章的原有模拟图仅能验证 status=3 条件和恢复动作预览。真实关闭必须由同一 ruleId、同一设备的活动告警变更为准，不能把模拟或跨规则场景当作恢复成功证据。

• status=3 表示在线，status=4 表示离线。
• 独立恢复模板不能关闭离线规则产生的告警；在同一离线规则内增加 IF 恢复分支。
• 不要让 status=4 的外层条件阻断 status=3 上线事件。
• 模板没有通知动作；在同一规则增加通知后需单独绑定模板、渠道和接收人。

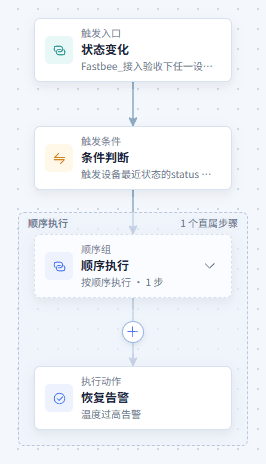

34. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

图：设备上线消警：查看场景流程

35. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

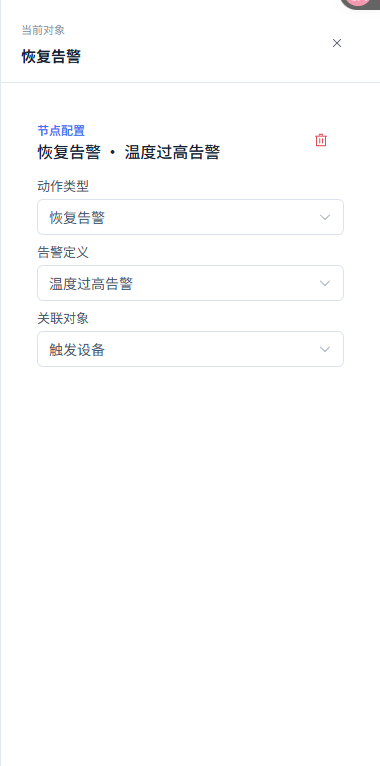

图：设备上线消警：配置动作节点

36. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

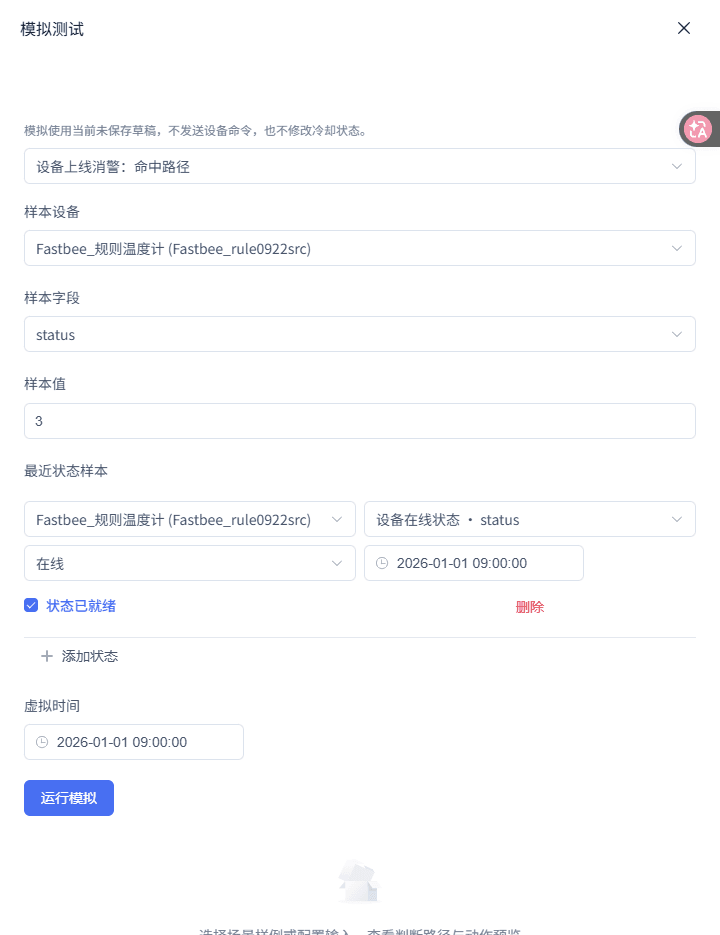

图：设备上线消警：运行模拟

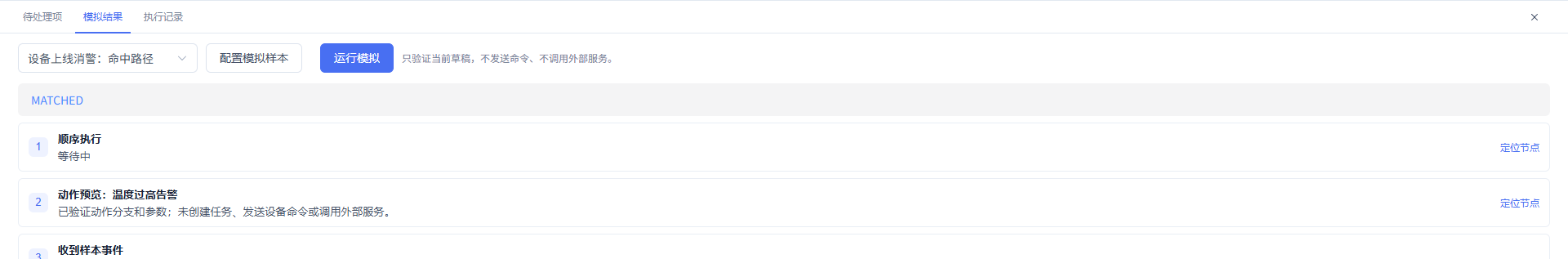

37. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：设备上线消警：查看模拟结果

38. 配置条件节点（完整表单）

操作位置： 规则引擎→场景联动

切到完整表单，在“满足条件”区域设置字段、来源、运算符和比较值；它与画布共享同一规则。

图：设备上线消警：配置条件节点（完整表单）

1. 先理解独立模板的边界

配置项	用途与使用建议	生效与恢复
必填 恢复匹配范围	填写或选择“恢复匹配范围”。恢复动作在未指定告警记录主键时只查询该规则自身、该设备的活动规则告警；怎么选：恢复动作在未指定告警记录主键时只查询该规则自身、该设备的活动规则告警；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：同一 ruleId + 同一触发设备 + 活动状态。	用于完成“先理解独立模板的边界”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不按告警定义或发布版本细分，最多处理 1000 条；同一设备上由其他规则产生的离线告警不会被关闭；恢复：按页面校验提示修正后重新保存。

2. 在原离线告警规则中手工增加上线恢复分支

配置项	用途与使用建议	生效与恢复
必填 状态变化入口	填写或选择“状态变化入口”。同一规则要同时处理开警 status=4 和恢复 status=3；怎么选：同一规则要同时处理开警 status=4 和恢复 status=3；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：接收在线、离线任意变化。	用于完成“在原离线告警规则中手工增加上线恢复分支”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：外层 status=4 条件会阻断 status=3 事件，导致恢复 IF 分支永远不会执行；恢复：按页面校验提示修正后重新保存。
必填 恢复动作位置	填写或选择“恢复动作位置”。运行时使用 ruleId 和触发设备查询活动告警；怎么选：运行时使用 ruleId 和触发设备查询活动告警；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：产生离线告警的同一 ruleId 内。	用于完成“在原离线告警规则中手工增加上线恢复分支”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：另建规则、复制规则或仅选择同一告警定义都不能建立跨规则恢复关系；恢复：按页面校验提示修正后重新保存。

3. 设置状态满足变化触发

配置项	用途与使用建议	生效与恢复
必填 触发条件	填写或选择“触发条件”。恢复分支依赖上线变化也能到达 IF 判断；怎么选：恢复分支依赖上线变化也能到达 IF 判断；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：能让 status=3 与 status=4 都进入规则。	用于完成“设置状态满足变化触发”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：仅把“离线”作为入口条件或外层条件，会使 status=3 的恢复事件在分支前被阻断；恢复：按页面校验提示修正后重新保存。

4. 设置内置在线状态判断

配置项	用途与使用建议	生效与恢复
必填 字段	填写或选择“字段”。编辑器内置并只读；怎么选：编辑器内置并只读；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：status（设备在线状态）。	用于完成“设置内置在线状态判断”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要从普通物模型列表中寻找同名可写字段；恢复：按页面校验提示修正后重新保存。
必填 比较值	填写或选择“比较值”。内置状态中 3=在线、4=离线；怎么选：内置状态中 3=在线、4=离线；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：3（在线）。	用于完成“设置内置在线状态判断”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要把 status=4 用于上线消警；那会与离线开警冲突；恢复：按页面校验提示修正后重新保存。

5. 配置恢复动作的实际匹配

配置项	用途与使用建议	生效与恢复
必填 实际恢复匹配	填写或选择“实际恢复匹配”。未指定告警记录主键时，这是恢复动作查询活动规则告警的条件；怎么选：未指定告警记录主键时，这是恢复动作查询活动规则告警的条件；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：同一 ruleId + 触发设备 + status=活动。	用于完成“配置恢复动作的实际匹配”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不会按告警定义、告警级别或版本筛选，同一规则同一设备最多处理 1000 条活动告警；恢复：按页面校验提示修正后重新保存。
必填 关联对象	填写或选择“关联对象”。确保 status=3 的设备恢复该规则自己的告警；怎么选：确保 status=3 的设备恢复该规则自己的告警；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：触发设备。	用于完成“配置恢复动作的实际匹配”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要改成指定另一台设备；恢复：按页面校验提示修正后重新保存。

6. 模拟、保存和真实核对

配置项	用途与使用建议	生效与恢复
必填 上线样例	填写或选择“上线样例”。应进入恢复 IF 分支；怎么选：应进入恢复 IF 分支；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：最近状态 status=3。	用于完成“模拟、保存和真实核对”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：模拟不会创建或关闭正式告警，不能作为跨规则恢复成功证据；恢复：按页面校验提示修正后重新保存。
必填 真实验证前提	填写或选择“真实验证前提”。恢复动作只能关闭该规则自身的活动对象；怎么选：恢复动作只能关闭该规则自身的活动对象；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：同一规则、同一设备存在活动离线告警。	用于完成“模拟、保存和真实核对”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：未找到活动告警不代表状态判断有误；恢复：按页面校验提示修正后重新保存。

温度触发设备控制

FastBee_规则温度计上报温度高于 35 时，向 FastBee_规则执行器下发设温 26。

开始前准备：触发设备：FastBee_规则温度计；目标设备：FastBee_规则执行器；触发字段：温度；控制字段：设温，固定值 26。

流程说明：1. 属性上报触发：FastBee_规则温度计的温度；2. 入口条件：本次事件温度大于 35；3. 顺序执行；4. 控制设备：指定设备 FastBee_规则执行器的设温 = 26。

1. 从场景创建：在新建规则的场景库选择“温度触发设备控制”，进入绑定资源页面。
2. 限定触发 · 范围：在“触发”选择属性上报。 选择实际产品，在设备范围选择 FastBee_规则温度计，在字段中选择温度。
3. 设置入口条件：点击画布中的条件节点。 选择“本次事件”，字段选择温度，运算符选择“大于”。
4. 配置控制动作：点击“控制设备”节点。 控制对象选择“指定设备”，选择 FastBee_规则执行器。 控制字段选择设温，并选择“固定值”。
5. 检查流程与保存：确认画布顺序为温度计触发、条件、顺序组、执行器控制动作。 在规则设置中保留默认冷却时间或按业务调整后保存草稿。
6. 模拟、保存发布与实际效果：打开模拟，先输入温度 30，再输入温度 46。 确认目标为执行器的动作预览后完成发布预检并发布。 发布后打开执行记录：本次真实演示中温度 46 大于 35，规则执行完成并向执行器下发设温 26；温度 30 未创建执行记录。 查看命令回执时仅确认“命令已下发，尚无设备执行结果”（DISPATCHED）；不得将该状态写成设备已完成物理执行。

阈值以下：输入：FastBee_规则温度计属性上报温度=30。预期：未命中；没有控制动作预览。检查位置：模拟结果的入口匹配结果和画布控制节点。

阈值以上：输入：FastBee_规则温度计属性上报温度=46。预期：命中并完成；预览 1 个控制动作，目标为 FastBee_规则执行器、设温为 26。检查位置：模拟动作预览；发布后在执行记录中核对对应运行版本。

本次真实演示验证了温度=30 时未创建执行记录，温度=46 时规则执行并向执行器下发设温 26。执行回执为 DISPATCHED（命令已下发，尚无设备执行结果），因此不证明设备已完成物理执行；温度=35 仅作为模拟阈值边界。

• 触发设备与控制对象都使用“触发设备”时，不能把它理解为跨设备控制。
• 真正的设备执行还需要设备回执确认；模拟只证明规则路径与动作参数。

39. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

图：温度触发设备控制：查看场景流程

40. 配置触发节点

操作位置： 规则引擎→场景联动

打开并核对配置触发节点对应的页面区域。

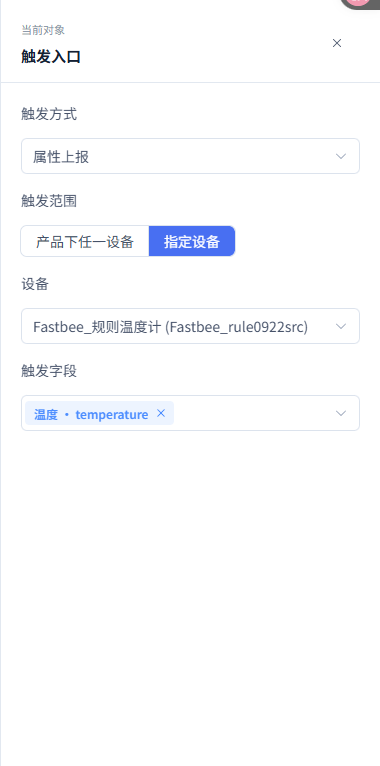

图：温度触发设备控制：配置触发节点

41. 配置条件节点（完整表单）

操作位置： 规则引擎→场景联动

切到完整表单，在“满足条件”区域设置字段、来源、运算符和比较值；它与画布共享同一规则。

图：温度触发设备控制：配置条件节点（完整表单）

42. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

图：温度触发设备控制：配置动作节点

43. 阅读执行路径

操作位置： 规则引擎→场景联动

打开并核对阅读执行路径对应的页面区域。

图：温度触发设备控制：阅读执行路径

44. 确认动作回执边界

操作位置： 规则引擎→场景联动

打开并核对确认动作回执边界对应的页面区域。

图：温度触发设备控制：确认动作回执边界

45. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

图：温度触发设备控制：运行模拟

46. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：温度触发设备控制：查看模拟结果

1. 从场景创建

配置项	用途与使用建议	生效与恢复
必填 场景选择	填写或选择“场景选择”。选择与本教程一致的内置场景；怎么选：选择与本教程一致的内置场景；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：温度触发设备控制。	用于完成“从场景创建”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：选择其他场景会生成不同的流程和配置项；恢复：按页面校验提示修正后重新保存。

2. 限定触发范围

配置项	用途与使用建议	生效与恢复
必填 触发字段	填写或选择“触发字段”。只处理温度计的温度上报；怎么选：只处理温度计的温度上报；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：温度。	用于完成“限定触发范围”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要把控制字段“设温”填到触发字段；恢复：按页面校验提示修正后重新保存。

3. 设置入口条件

配置项	用途与使用建议	生效与恢复
必填 期望值	填写或选择“期望值”。35 以上才进入控制流程；怎么选：35 以上才进入控制流程；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：35。	用于完成“设置入口条件”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：等于 35 不命中；不要用最近状态替代此处的本次事件；恢复：按页面校验提示修正后重新保存。

4. 配置控制动作

配置项	用途与使用建议	生效与恢复
必填 设置值	填写或选择“设置值”。本次实际演示向执行器下发该值；怎么选：本次实际演示向执行器下发该值；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：26。	用于完成“配置控制动作”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：仅能选择目标设备可写的属性或功能；字段列表没有“设温”时先检查物模型；恢复：按页面校验提示修正后重新保存。

5. 检查流程与保存

配置项	用途与使用建议	生效与恢复
必填 控制对象	填写或选择“控制对象”。本场景是温度计触发、执行器响应；怎么选：本场景是温度计触发、执行器响应；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：指定设备：FastBee_规则执行器。	用于完成“检查流程与保存”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：误选“触发设备”会把命令发回温度计；恢复：按页面校验提示修正后重新保存。

6. 模拟、保存发布与实际效果

配置项	用途与使用建议	生效与恢复
必填 模拟输入	填写或选择“模拟输入”。分别覆盖模拟中的不命中和命中；真实运行证据中，30 未创建执行记录，46 下发设温 26；怎么选：分别覆盖模拟中的不命中和命中；真实运行证据中，30 未创建执行记录，46 下发设温 26；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：温度=30 / 46。	用于完成“模拟、保存发布与实际效果”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：模拟动作预览不等同于设备已收到控制指令；DISPATCHED 也不等同于设备执行完成；恢复：按页面校验提示修正后重新保存。

设备状态跨设备联动

由 FastBee_规则温度计的温度值决定，对 FastBee_规则执行器写入设温。

开始前准备：触发设备：FastBee_规则温度计；目标设备：FastBee_规则执行器；演示字段：温度、设温。

流程说明：1. 属性上报触发：温度；2. 入口条件：本次事件温度等于 1；3. 顺序执行；4. 控制设备：指定设备 FastBee_规则执行器的设温 = 26。

1. 创建模板：选择“设备状态跨设备联动”。 在资源绑定页分别完成触发设备和目标设备选择。
2. 绑定触发设备：在触发配置选择属性上报。 字段选择温度，设备范围选择 FastBee_规则温度计。

相同配置界面已在“温度超限告警通知”章节展示；本章继续按上方字段表完成当前场景配置。

3. 配置事件条件：点击条件节点，来源选择“本次事件”。 选择温度，设置等于 1。
4. 指定目标设备：点击控制动作。 控制对象选择“指定设备”，选择 FastBee_规则执行器。
5. 设置控制字段：在“控制字段”选择设温。 选择固定值并填写 26，保存草稿。
6. 模拟并 · 发布：模拟输入温度=1，再输入温度=0。 核对目标设备为 FastBee_规则执行器后发布。

跨设备控制命中：输入：FastBee_规则温度计上报温度=1。预期：命中并完成；产生控制动作预览，目标为 FastBee_规则执行器，设温=26。检查位置：模拟动作详情中的控制对象、控制字段和设置值。

条件不满足：输入：FastBee_规则温度计上报温度=0。预期：未命中；没有动作预览。检查位置：模拟结果的条件结果。

本次演示验证了规则路径、向执行器下发的设温命令及设备接收记录；物理执行结果仍需设备回执确认。

• 本批演示将状态类条件映射为“温度等于 1”，不应把它称为内置在线状态。
• 不要仅凭动作类型判断跨设备成功，需核对目标设备。

47. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

图：设备状态跨设备联动：查看场景流程

48. 配置条件节点（完整表单）

操作位置： 规则引擎→场景联动

切到完整表单，在“满足条件”区域设置字段、来源、运算符和比较值；它与画布共享同一规则。

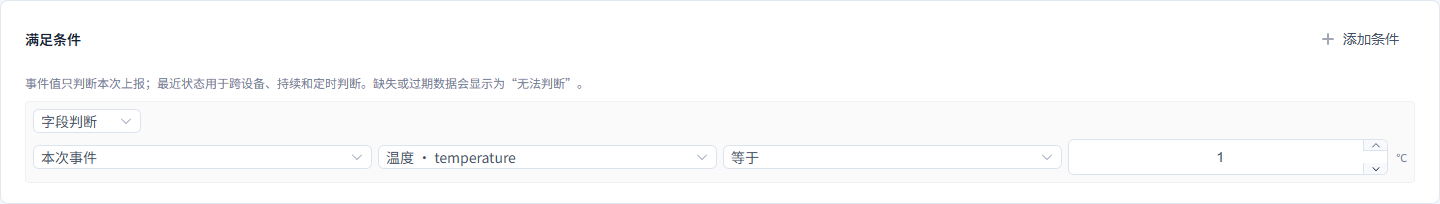

图：设备状态跨设备联动：配置条件节点（完整表单）

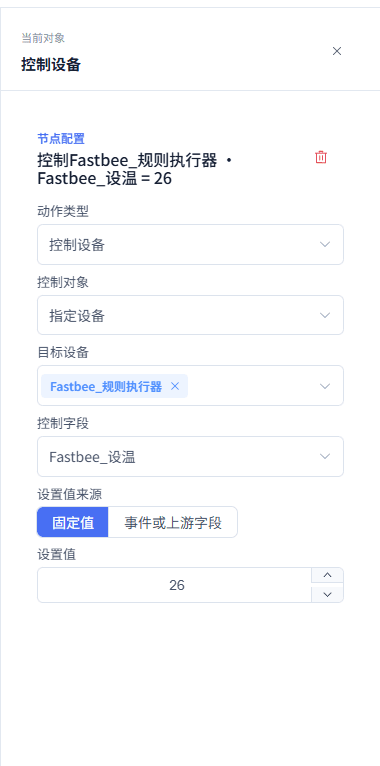

49. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

图：设备状态跨设备联动：配置动作节点

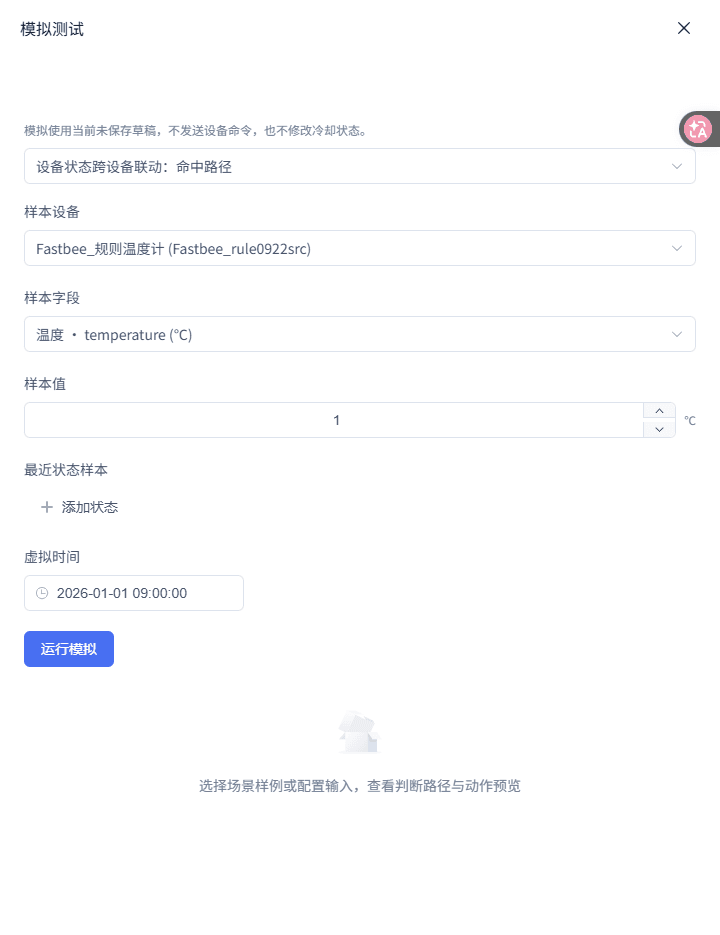

50. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

图：设备状态跨设备联动：运行模拟

51. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：设备状态跨设备联动：查看模拟结果

1. 创建模板

配置项	用途与使用建议	生效与恢复
必填 场景选择	填写或选择“场景选择”。选择与本教程一致的内置场景；怎么选：选择与本教程一致的内置场景；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：设备状态跨设备联动。	用于完成“创建模板”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：选择其他场景会生成不同的流程和配置项；恢复：按页面校验提示修正后重新保存。

2. 绑定触发设备

配置项	用途与使用建议	生效与恢复
必填 触发设备	填写或选择“触发设备”。事件来源必须与被控制设备分开；怎么选：事件来源必须与被控制设备分开；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：FastBee_规则温度计。	用于完成“绑定触发设备”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：只选产品会让其他设备的同字段上报也进入判断；恢复：按页面校验提示修正后重新保存。

3. 配置事件条件

配置项	用途与使用建议	生效与恢复
必填 条件	填写或选择“条件”。本批演示使用温度字段表达联动条件；怎么选：本批演示使用温度字段表达联动条件；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：本次事件的温度等于 1。	用于完成“配置事件条件”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：这不是内置在线状态；本节点实际读取本次上报的温度；恢复：按页面校验提示修正后重新保存。

4. 指定目标设备

配置项	用途与使用建议	生效与恢复
必填 目标设备	填写或选择“目标设备”。跨设备联动必须显式指定目标；怎么选：跨设备联动必须显式指定目标；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：FastBee_规则执行器。	用于完成“指定目标设备”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不能选择“触发设备”，否则规则退化成同设备控制；恢复：按页面校验提示修正后重新保存。

5. 设置控制字段

配置项	用途与使用建议	生效与恢复
必填 设置值	填写或选择“设置值”。本次演示实际下发的动作参数；怎么选：本次演示实际下发的动作参数；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：26。	用于完成“设置控制字段”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：目标设备的产品必须提供该可写字段；不可写字段不会出现在下拉选项中；恢复：按页面校验提示修正后重新保存。

6. 模拟并发布

配置项	用途与使用建议	生效与恢复
必填 负例	填写或选择“负例”。确认不会误控制目标设备；怎么选：确认不会误控制目标设备；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：温度=0。	用于完成“模拟并发布”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：仅看动作类型不足以证明目标正确，必须查看动作参数中的目标设备；恢复：按页面校验提示修正后重新保存。

多设备状态联合判断

只有 FastBee_规则温度计的本次温度与 FastBee_规则执行器的最近温度同时满足时，才向执行器下发设温 26。

开始前准备：触发设备：FastBee_规则温度计；判断设备：FastBee_规则执行器；目标设备：FastBee_规则执行器；演示字段：温度、设温。

流程说明：1. 属性上报触发：温度计的温度；2. 全部满足：本次事件温度=1；3. 全部满足：最近状态，执行器的温度=1；4. 顺序执行；5. 控制指定设备执行器：设温=26。

1. 选择场景：选择“多设备状态联合判断”，进入绑定资源。
2. 配置事件入口：在触发中选择 FastBee_规则温度计和字段温度。 点击第一个条件，来源选择“本次事件”。

相同配置界面已在“温度超限告警通知”章节展示；本章继续按上方字段表完成当前场景配置。

3. 配置第二设备状态：点击第二个条件，来源选择“最近状态”。 在设备选择中选择 FastBee_规则执行器，再选择温度。
4. 确认全部满足关系：确认条件组类型为“全部满足”。 在规则设置检查最近状态有效期。
5. 配置目标控制：选择控制动作的“指定设备”。 选择 FastBee_规则执行器、设温和固定值 26。
6. 模拟三个状态结果：输入温度计本次温度=1，并提供执行器最近温度=1。 再次把执行器最近温度改成 0。 最后删除执行器状态或使用过期时间。

两台设备都满足：输入：温度计本次温度=1；执行器最近温度=1 且未过期。预期：命中并完成；一个控制动作预览。检查位置：模拟条件结果和控制动作参数。

第二设备不满足：输入：温度计本次温度=1；执行器最近温度=0。预期：未命中。检查位置：模拟结果。

第二设备状态缺失或过期：输入：温度计本次温度=1；执行器无状态或状态超过 300 秒。预期：无法判断；没有动作预览。检查位置：模拟结果和状态条件节点。

真实 API 模拟已覆盖成功、第二设备值不满足、缺失状态和过期状态；仅证明规则计算，不证明设备控制落地。

• “本次事件”和“最近状态”是不同数据源，条件编辑器分别配置。
• 状态源字段仅能从所选判断设备的物模型字段中选择。

52. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

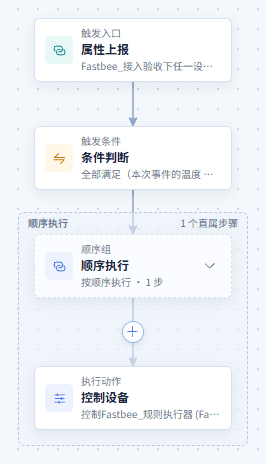

图：多设备状态联合判断：查看场景流程

53. 配置条件节点（完整表单）

操作位置： 规则引擎→场景联动

切到完整表单，在“满足条件”区域设置字段、来源、运算符和比较值；它与画布共享同一规则。

图：多设备状态联合判断：配置条件节点（完整表单）

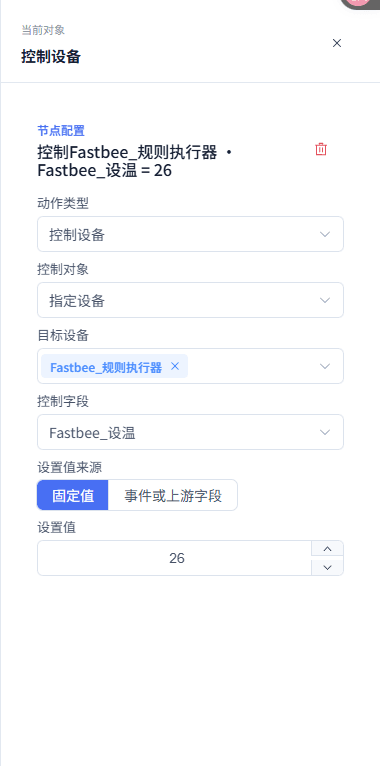

54. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

图：多设备状态联合判断：配置动作节点

55. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

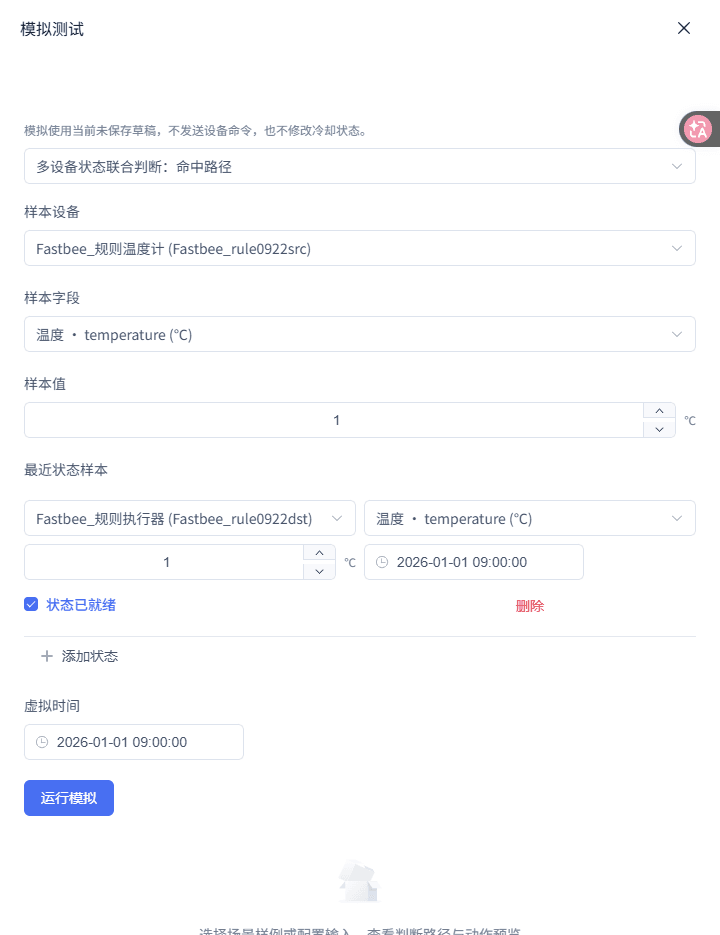

图：多设备状态联合判断：运行模拟

56. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：多设备状态联合判断：查看模拟结果

1. 选择场景

配置项	用途与使用建议	生效与恢复
必填 场景选择	填写或选择“场景选择”。选择与本教程一致的内置场景；怎么选：选择与本教程一致的内置场景；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：多设备状态联合判断。	用于完成“选择场景”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：选择其他场景会生成不同的流程和配置项；恢复：按页面校验提示修正后重新保存。

2. 配置事件入口

配置项	用途与使用建议	生效与恢复
必填 事件条件	填写或选择“事件条件”。这是全部满足条件的第一项；怎么选：这是全部满足条件的第一项；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：温度等于 1。	用于完成“配置事件入口”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：演示用温度条件，不是内置在线状态；事件条件只读取这次上报；恢复：按页面校验提示修正后重新保存。

3. 配置第二设备状态

配置项	用途与使用建议	生效与恢复
必填 状态条件	填写或选择“状态条件”。必须明确状态来自哪一台设备；怎么选：必须明确状态来自哪一台设备；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：FastBee_规则执行器的温度等于 1。	用于完成“配置第二设备状态”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：保留默认“触发设备”会把两个条件读成同一设备；恢复：按页面校验提示修正后重新保存。

4. 确认全部满足关系

配置项	用途与使用建议	生效与恢复
必填 最近状态有效期	填写或选择“最近状态有效期”。超过这个时间的状态不能用于判断；怎么选：超过这个时间的状态不能用于判断；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：300 秒。	用于完成“确认全部满足关系”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：缺失或过期状态是“无法判断”，不能当作条件不满足；恢复：按页面校验提示修正后重新保存。

5. 配置目标控制

配置项	用途与使用建议	生效与恢复
必填 目标字段	填写或选择“目标字段”。判断设备与动作目标在本次演示中均为执行器；怎么选：判断设备与动作目标在本次演示中均为执行器；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：设温=26。	用于完成“配置目标控制”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：两者不是隐式关联，必须分别选择；恢复：按页面校验提示修正后重新保存。

6. 模拟三个状态结果

配置项	用途与使用建议	生效与恢复
必填 状态样例	填写或选择“状态样例”。覆盖满足、不满足和无法判断；怎么选：覆盖满足、不满足和无法判断；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：执行器温度=1 / 0 / 缺失。	用于完成“模拟三个状态结果”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：缺失或过期时应显示“无法判断”；恢复：按页面校验提示修正后重新保存。

多设备并行控制后通知

入口匹配后并行生成两个控制动作，再顺序生成一个通知动作。

开始前准备：触发设备：FastBee_规则温度计；字段：温度；截图中的两个控制动作均指向 FastBee_规则执行器，字段设温、值 26；已授权的通知模板、通知渠道和接收人。

流程说明：1. 属性上报触发：温度；2. 无入口条件；3. 顺序执行；4. 并行执行：控制动作 A + 控制动作 B；5. 发送通知。

1. 创建并审视默认结构：选择“多设备并行控制后通知”。 在画布选中并行组；右侧只显示两个直属步骤摘要。
2. 配置触发 · 范围：选择 FastBee_规则温度计的属性上报和温度。 需要限制设备时在触发范围中选择温度计。
3. 配置并行控制 A：在并行组中点击第一个控制步骤。 选择“指定设备”、目标设备、可写字段和设置值。

相同配置界面已在“设备状态跨设备联动”章节展示；本章继续按上方字段表完成当前场景配置。

4. 配置并行控制 B：点击第二个控制步骤，独立选择另一个目标设备和控制字段。 返回并行组检查两个步骤摘要。
5. 配置通知：点击通知动作，选择通知模板。 通知渠道由模板决定；在“接收人”选择被授权的用户。
6. 模拟并 · 发布：模拟温度上报，查看三个动作预览。 发布后在执行记录中分别核对两个控制节点和通知节点。

并行控制与通知：输入：产品 138 范围内的 temperature 属性上报。预期：MATCHED、SUCCEEDED；动作预览为两个 DEVICE_COMMAND 和一个 NOTIFY。检查位置：模拟结果的动作列表，以及画布上两个并行控制节点和通知节点。

错误产品 · 范围：输入：产品范围不匹配的 temperature 属性上报。预期：NOT_MATCHED，原因 TRIGGER_NOT_MATCHED；没有动作预览。检查位置：模拟结果的触发匹配状态。

目标设备遗漏：输入：清空两条控制动作的目标设备，点击校验。预期：分别出现两项“选择控制设备”，逐一补齐后再模拟。检查位置：底部待处理项。

本次截图与模拟证明两个控制节点和一个通知节点的流程结构；截图中的两个控制动作都指向同一执行器，未证明两设备并行执行；通知送达仍需另行核对。

• “并行控制后通知”表达流程结构，模拟不会证明两个远端命令都成功返回。
• 通知接收人按模板授权筛选；无权限时只能完成不发送的模拟配置检查。

57. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

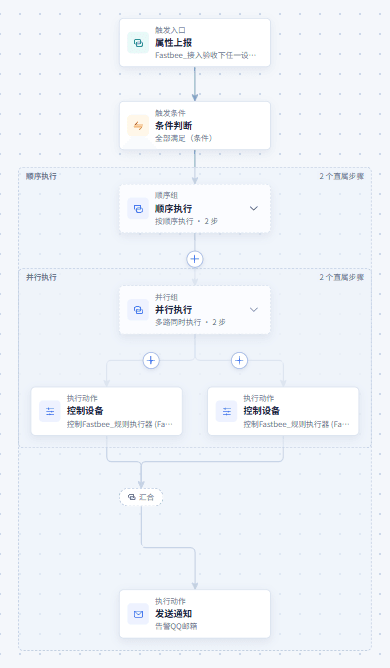

图：多设备并行控制后通知：查看场景流程

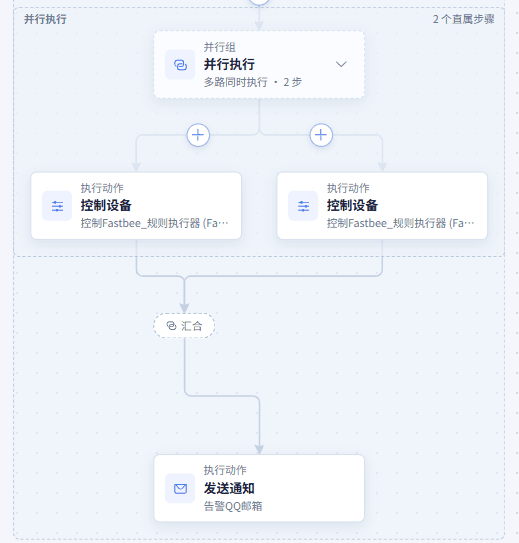

58. 查看执行分支局部（从流程总览向下平移）

操作位置： 规则引擎→场景联动

打开并核对查看执行分支局部（从流程总览向下平移）对应的页面区域。

图：多设备并行控制后通知：查看执行分支局部（从流程总览向下平移）

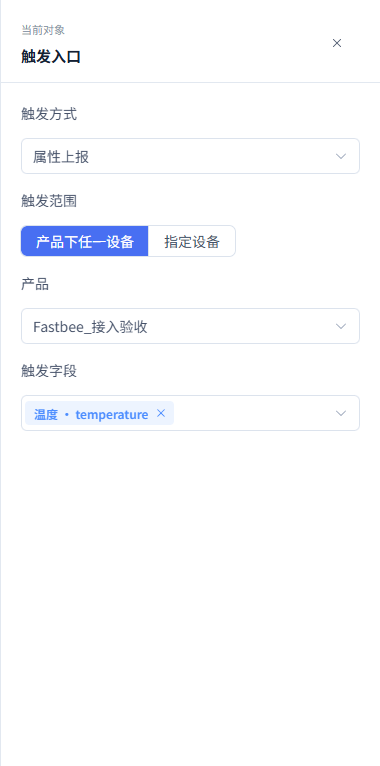

59. 配置触发节点

操作位置： 规则引擎→场景联动

打开并核对配置触发节点对应的页面区域。

图：多设备并行控制后通知：配置触发节点

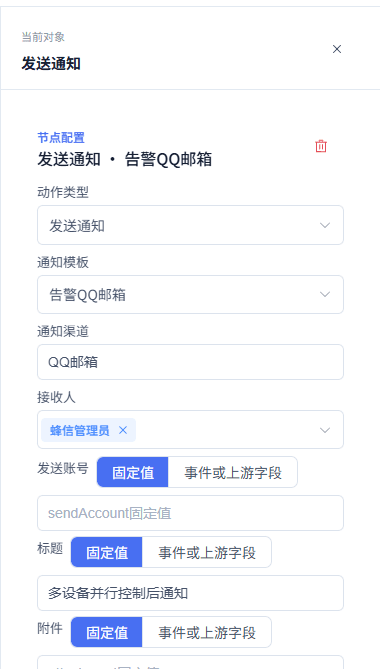

60. 配置通知模板与接收人

操作位置： 规则引擎→场景联动

打开并核对配置通知模板与接收人对应的页面区域。

图：多设备并行控制后通知：配置通知模板与接收人

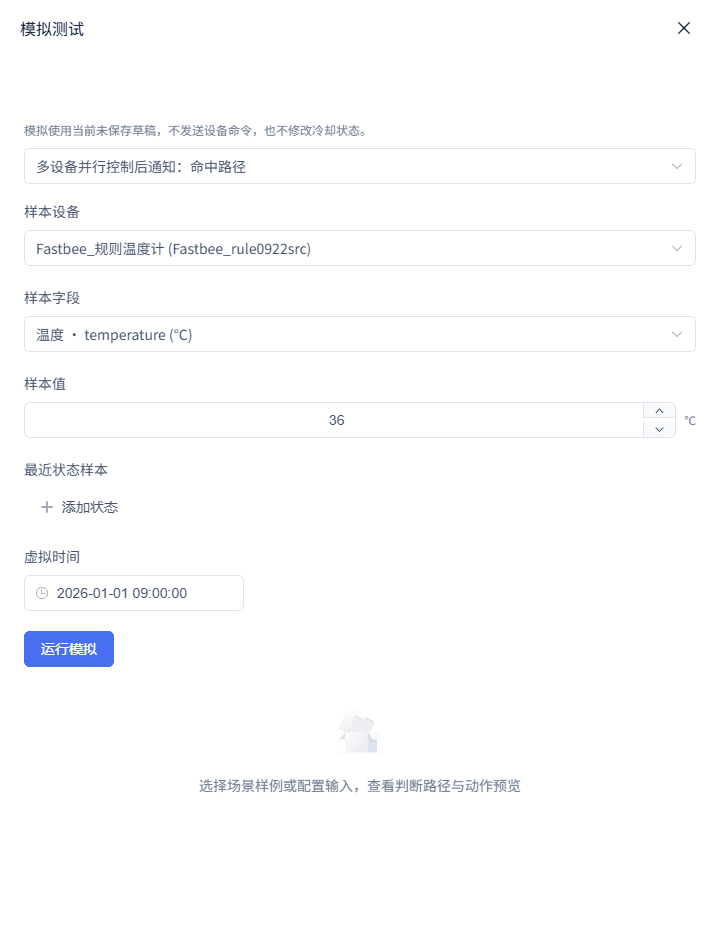

61. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

图：多设备并行控制后通知：运行模拟

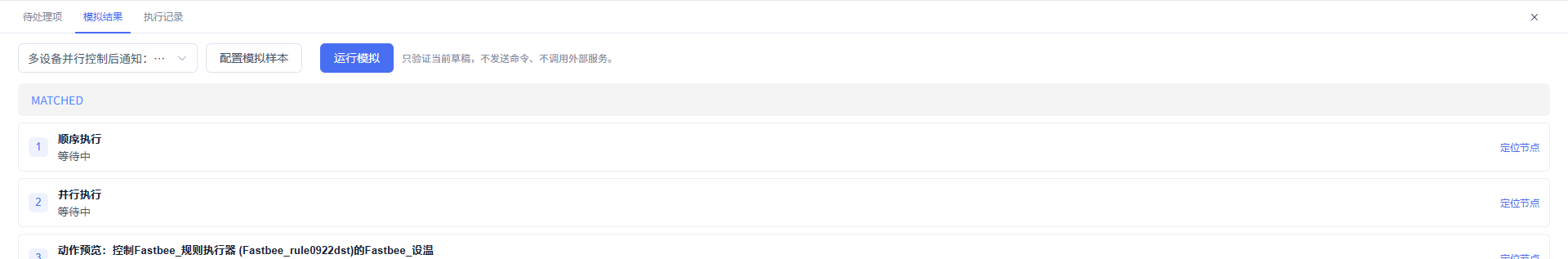

62. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：多设备并行控制后通知：查看模拟结果

1. 创建并审视默认结构

配置项	用途与使用建议	生效与恢复
必填 执行方式	填写或选择“执行方式”。两个控制动作处于同一 PARALLEL 组；怎么选：两个控制动作处于同一 PARALLEL 组；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：并行执行。	用于完成“创建并审视默认结构”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要把并行组展开后的两个动作误认为会自动对应两个不同设备；恢复：按页面校验提示修正后重新保存。

2. 配置触发范围

配置项	用途与使用建议	生效与恢复
必填 入口条件	填写或选择“入口条件”。匹配触发范围后会继续执行；怎么选：匹配触发范围后会继续执行；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：无。	用于完成“配置触发范围”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：范围不匹配时不会产生任何动作；恢复：按页面校验提示修正后重新保存。

3. 配置并行控制 A

配置项	用途与使用建议	生效与恢复
必填 截图动作 A	填写或选择“截图动作 A”。截图和本次演示均为一次向执行器的控制；怎么选：截图和本次演示均为一次向执行器的控制；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：FastBee_规则执行器 / 设温 / 26。	用于完成“配置并行控制 A”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：业务要控制两台设备时必须选择两个不同目标；恢复：按页面校验提示修正后重新保存。

4. 配置并行控制 B

配置项	用途与使用建议	生效与恢复
必填 截图动作 B	填写或选择“截图动作 B”。本次截图为同一设备两次控制的演示，不是两设备实证；怎么选：本次截图为同一设备两次控制的演示，不是两设备实证；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：FastBee_规则执行器 / 设温 / 26。	用于完成“配置并行控制 B”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要把截图的两个相同目标解释为已演示两设备并行控制；恢复：按页面校验提示修正后重新保存。

5. 配置通知

配置项	用途与使用建议	生效与恢复
必填 通知变量	填写或选择“通知变量”。用于通知内容预览；怎么选：用于通知内容预览；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：按所选通知模板填写。	用于完成“配置通知”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：没有可选接收人时只能验证模拟，不能认为已经投递；恢复：按页面校验提示修正后重新保存。

6. 模拟并发布

配置项	用途与使用建议	生效与恢复
必填 预期动作	填写或选择“预期动作”。前两个属于并行组，通知位于外层顺序组之后；怎么选：前两个属于并行组，通知位于外层顺序组之后；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：两个控制动作、一个通知。	用于完成“模拟并发布”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：动作类型列表不能证明两个并行分支的身份，需结合画布节点查看；恢复：按页面校验提示修正后重新保存。

分级阈值告警

温度大于 35 时进入流程；最近状态温度大于 45 生成严重告警，否则生成轻微告警，并在两条已定义分支后发送通知。

开始前准备：触发字段：温度；最近状态字段：温度（触发设备）；可用告警定义、通知模板、通知渠道和接收人。

流程说明：1. 属性上报触发：温度；2. 入口条件：本次事件温度>35；3. 顺序执行；4. IF：最近状态温度>45；5. 满足分支：产生告警，级别 3；6. 不满足分支：产生告警，级别 2；7. 发送通知。

1. 创建场景：选择“分级阈值告警”。 完成告警定义和通知模板资源绑定。
2. 配置入口阈值：在触发中选择产品和温度。 在入口条件选择“本次事件”，设置温度大于 35。
3. 配置 IF 的状态条件：点击画布 IF 节点。 条件来源选择“最近状态”，字段温度，大于 45。
4. 配置严重告警分支：在 IF 的“满足时”点击顺序组，再点击告警动作。 选择告警定义，关联对象选触发设备，告警级别选择“严重警告”。
5. 配置一般告警分支和通知：在“不满足时”分支配置同一告警定义和“轻微问题”。 配置 IF 之后的通知模板、接收人与变量。
6. 模拟高、中、低与未知状态：高档输入事件温度=46 且最近状态温度=46。 中档输入事件和最近状态均为 36。 低档输入事件温度=35。 再测试缺失或超过状态有效期的最近状态。

严重告警：输入：事件 temperature=46；最近状态 temperature=46。预期：SUCCEEDED；IF 轨迹 CONDITION=TRUE；严重告警级别 3 与通知预览。检查位置：模拟画布的 IF 节点轨迹和告警动作参数。

一般告警：输入：事件 temperature=36；最近状态 temperature=36。预期：SUCCEEDED；IF 轨迹 CONDITION=FALSE；一般告警级别 2 与通知预览。检查位置：IF 节点轨迹和 else 分支的告警动作参数。

低于入口或状态未知：输入：事件 temperature=35；或事件 36 但最近状态缺失/过期。预期：前者 NOT_MATCHED；后者入口 MATCHED 但 IF 为 CONDITION_UNKNOWN/FAILED，且没有动作预览。检查位置：模拟结果、IF 节点轨迹。

真实 API 模拟已验证高档 TRUE、中档 FALSE、低于入口和缺失/过期 IF 状态；通知仅有模拟预览，未验证外部送达。

• 不能从 ALARM_OPEN/NOTIFY 动作类型推断分支，因为两条分支都会得到相同类型。
• 最近状态缺失或过期时的失败是数据准备问题，不是一般阈值命中。

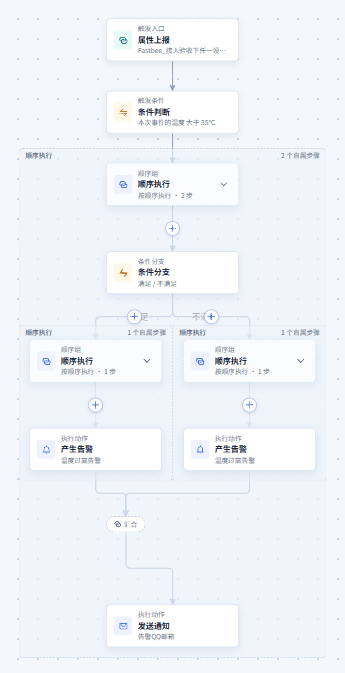

63. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

图：分级阈值告警：查看场景流程

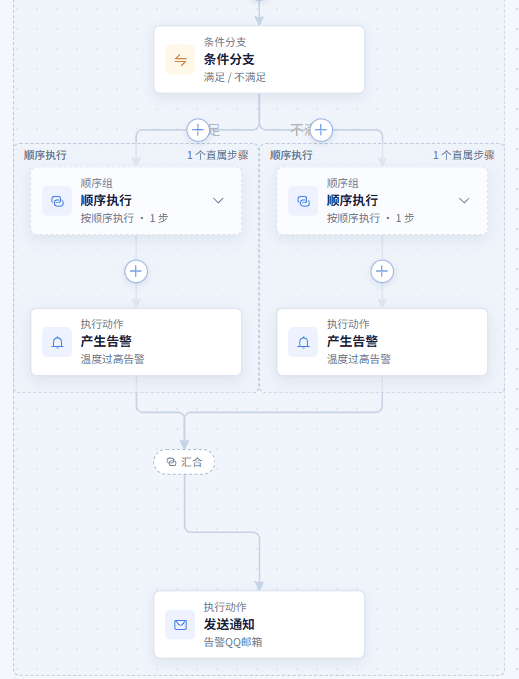

64. 查看执行分支局部（从流程总览向下平移）

操作位置： 规则引擎→场景联动

打开并核对查看执行分支局部（从流程总览向下平移）对应的页面区域。

图：分级阈值告警：查看执行分支局部（从流程总览向下平移）

65. 配置条件节点（完整表单）

操作位置： 规则引擎→场景联动

切到完整表单，在“满足条件”区域设置字段、来源、运算符和比较值；它与画布共享同一规则。

图：分级阈值告警：配置条件节点（完整表单）

66. 配置条件分支

操作位置： 规则引擎→场景联动

打开并核对配置条件分支对应的页面区域。

图：分级阈值告警：配置条件分支

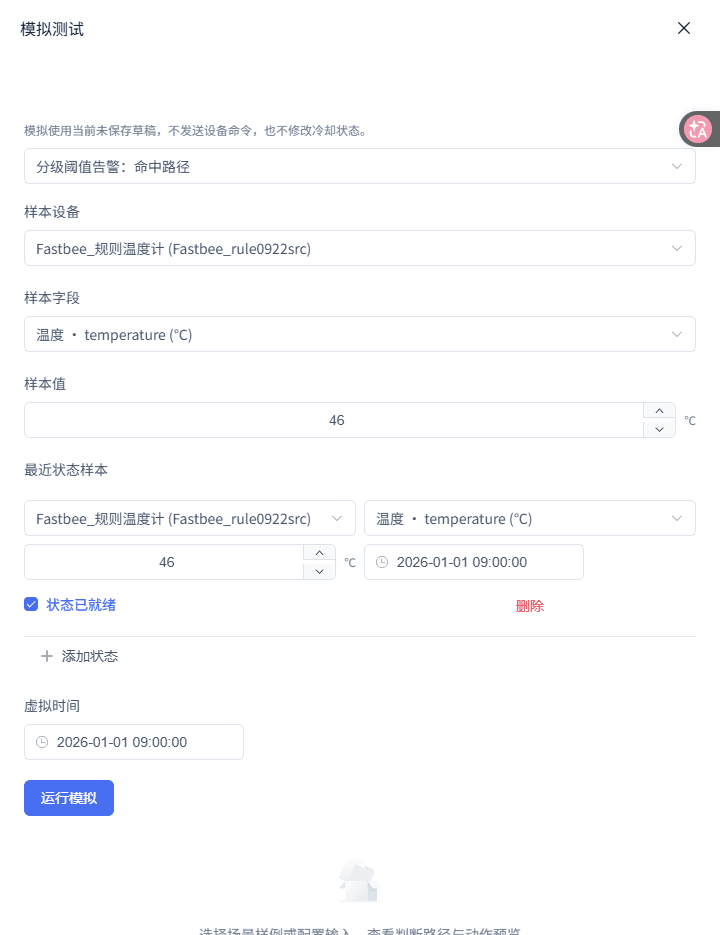

67. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

图：分级阈值告警：运行模拟

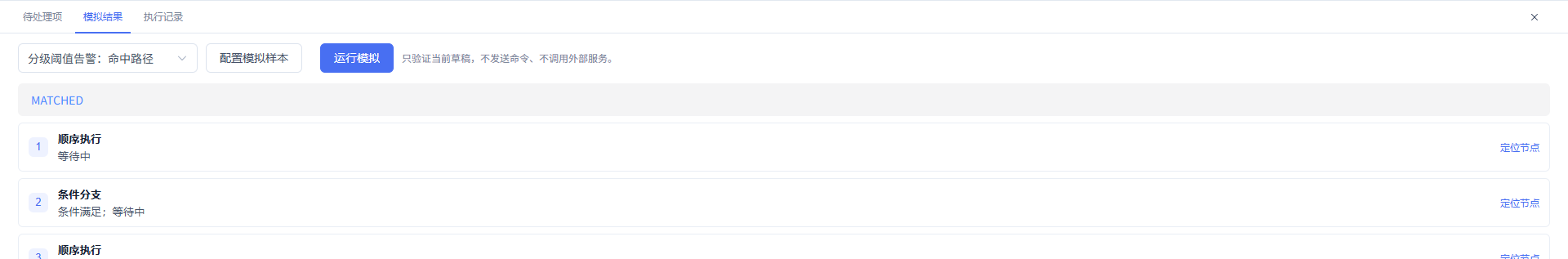

68. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：分级阈值告警：查看模拟结果

69. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

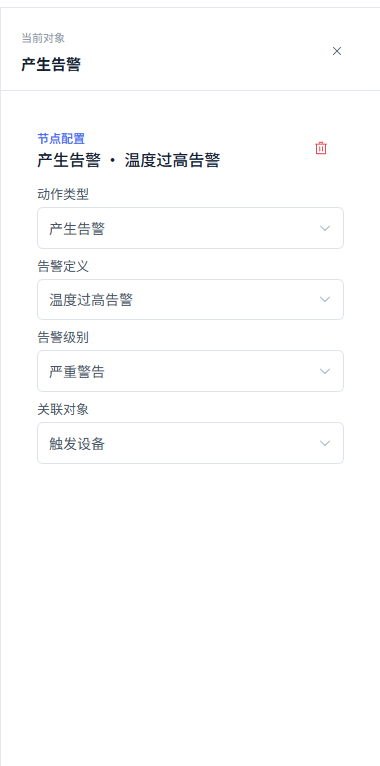

图：分级阈值告警：配置动作节点

70. 配置通知模板与接收人

操作位置： 规则引擎→场景联动

打开并核对配置通知模板与接收人对应的页面区域。

图：分级阈值告警：配置通知模板与接收人

1. 创建场景

配置项	用途与使用建议	生效与恢复
必填 场景选择	填写或选择“场景选择”。选择与本教程一致的内置场景；怎么选：选择与本教程一致的内置场景；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：分级阈值告警。	用于完成“创建场景”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：选择其他场景会生成不同的流程和配置项；恢复：按页面校验提示修正后重新保存。

2. 配置入口阈值

配置项	用途与使用建议	生效与恢复
必填 入口阈值	填写或选择“入口阈值”。低于或等于此值不会进入 IF；怎么选：低于或等于此值不会进入 IF；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：35。	用于完成“配置入口阈值”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：这一步读取事件值，不是最近状态；恢复：按页面校验提示修正后重新保存。

3. 配置 IF 的状态条件

配置项	用途与使用建议	生效与恢复
必填 严重阈值	填写或选择“严重阈值”。用于决定严重或一般告警分支；怎么选：用于决定严重或一般告警分支；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：45。	用于完成“配置 IF 的状态条件”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：应追踪 IF 自身的条件轨迹；不能因两个分支都是告警动作就按动作类型判断走了哪一支；恢复：按页面校验提示修正后重新保存。

4. 配置严重告警分支

配置项	用途与使用建议	生效与恢复
必填 告警级别	填写或选择“告警级别”。模板 thenBranch 的 alertLevel 为 3；怎么选：模板 thenBranch 的 alertLevel 为 3；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：3。	用于完成“配置严重告警分支”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要在未配置告警定义时只改级别；恢复：按页面校验提示修正后重新保存。

5. 配置一般告警分支和通知

配置项	用途与使用建议	生效与恢复
必填 一般告警级别	填写或选择“一般告警级别”。模板 elseBranch 的 alertLevel 为 2；怎么选：模板 elseBranch 的 alertLevel 为 2；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：2。	用于完成“配置一般告警分支和通知”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：两个分支都会有 ALARM_OPEN 和后续 NOTIFY，需通过 IF 节点轨迹与 alertLevel 区分；恢复：按页面校验提示修正后重新保存。

6. 模拟高、中、低与未知状态

配置项	用途与使用建议	生效与恢复
必填 状态有效期	填写或选择“状态有效期”。超过有效期的状态不能参与判断；怎么选：超过有效期的状态不能参与判断；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：300 秒。	用于完成“模拟高、中、低与未知状态”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：缺失或过期的 IF 显示为无法判断，不应当走一般告警分支；恢复：按页面校验提示修正后重新保存。

AI 分析后按结果分支

设备事件触发 AI 分析，AI 返回结构化 severity；severity=high 时才发送通知。

开始前准备：事件产品与事件字段；可用 AI 助手；已授权的通知模板、通知渠道和接收人。

流程说明：1. 事件上报触发：规则事件；2. 无入口条件；3. 顺序执行；4. AI 分析：结构化输出 severity（文本）；5. IF：已完成上游输出的 result.severity 等于 high；6. 满足分支：发送通知；不满足分支为空。

1. 创建事件场景：选择“AI 分析后按结果分支”。 在触发配置选择事件上报、产品和页面显示的规则事件字段。
2. 选择 AI 助手：点击 AI 分析节点。 在“AI 助手”选择可用的 PLATFORM_MANAGEMENT_ASSISTANT。 填写分析任务。
3. 配置结构化输出：输出形式选择“结构化结果”。 添加结果字段 severity，类型选择“文本”。
4. 理解 AI 输入可选 · 范围：在 AI 输入映射中，固定值或“事件或上游字段”二选一。 本模板的 AI 动作在流程首位，因此可用绑定来自触发事件；没有先完成的动作输出可供选择。
5. 配置 IF 输出引用：点击 AI 后的 IF 节点。 来源选择“已完成上游输出”。 选择 AI 节点的 result.severity，设置等于 high。
6. 配置通知与模拟：在 IF 的“满足时”分支配置通知模板、接收人和变量。 模拟结构化输出 severity=high，再模拟 severity=low。 发布后在执行记录核对 AI 节点和 IF 节点轨迹。

高风险通知：输入：规则事件=fault；模拟 AI 输出 {result:{severity:'high'}}。预期：完成；IF 轨迹为真；动作预览为 AI、通知。检查位置：模拟画布 AI 节点、IF 节点和通知动作。

低风险不通知：输入：规则事件=fault；模拟 AI 输出 {result:{severity:'low'}}。预期：完成；IF 轨迹为假；动作预览仅为 AI。检查位置：IF 节点轨迹和动作预览。

第二轮 API 模拟验证了 high 走通知分支、low 不走通知分支及 IF 节点轨迹；未调用真实 AI，也未证明通知成功送达。

• high/low 的判定证据应读取 IF 节点的 CONDITION TRUE/FALSE 轨迹，不能只看是否存在 AI 动作。
• AI 结构化模拟是指定输出样例，不代表真实 AI 服务已经得到相同结论。

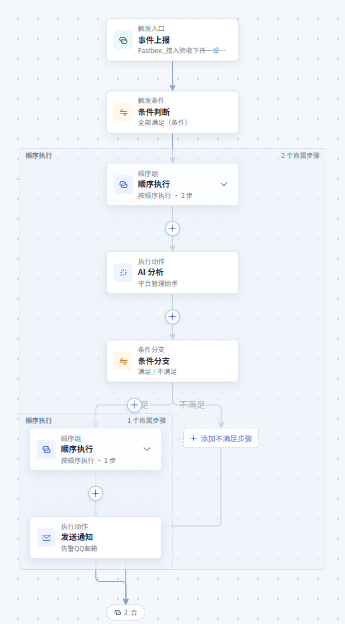

71. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

图：AI 分析后按结果分支：查看场景流程

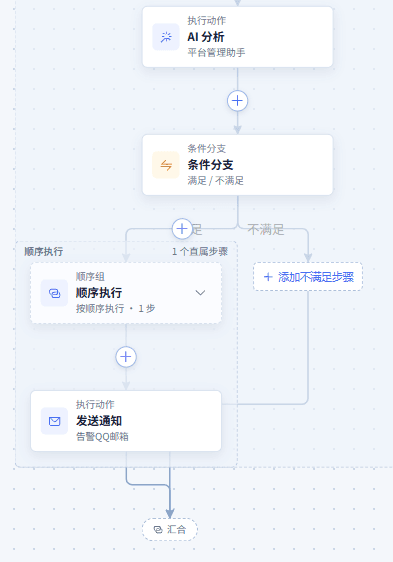

72. 查看执行分支局部（从流程总览向下平移）

操作位置： 规则引擎→场景联动

打开并核对查看执行分支局部（从流程总览向下平移）对应的页面区域。

图：AI 分析后按结果分支：查看执行分支局部（从流程总览向下平移）

73. 配置条件分支

操作位置： 规则引擎→场景联动

打开并核对配置条件分支对应的页面区域。

图：AI 分析后按结果分支：配置条件分支

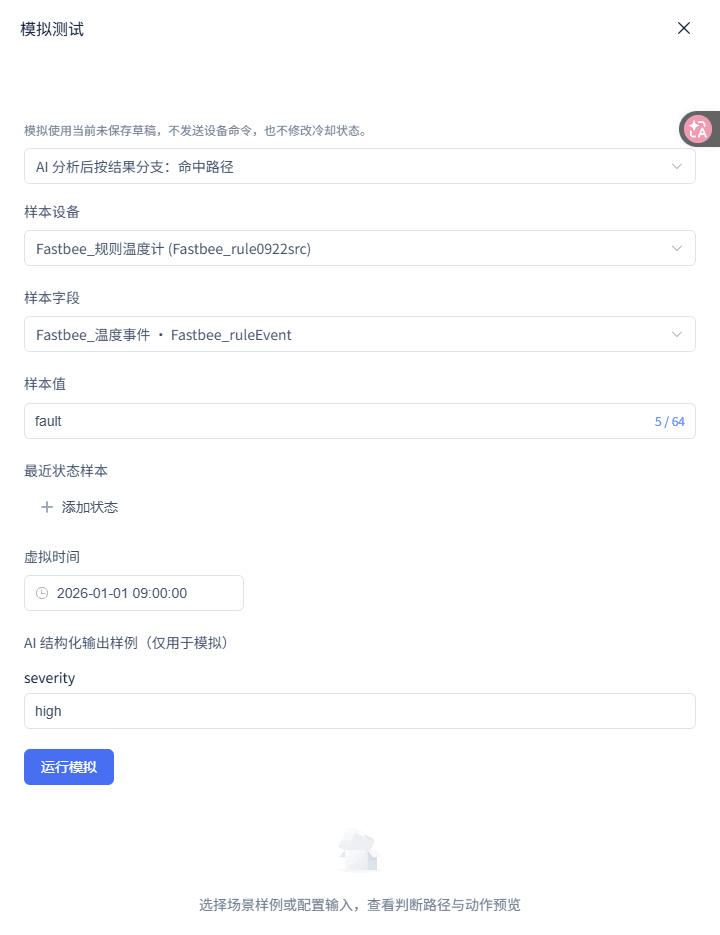

74. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

图：AI 分析后按结果分支：运行模拟

75. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：AI 分析后按结果分支：查看模拟结果

76. 配置触发节点

操作位置： 规则引擎→场景联动

打开并核对配置触发节点对应的页面区域。

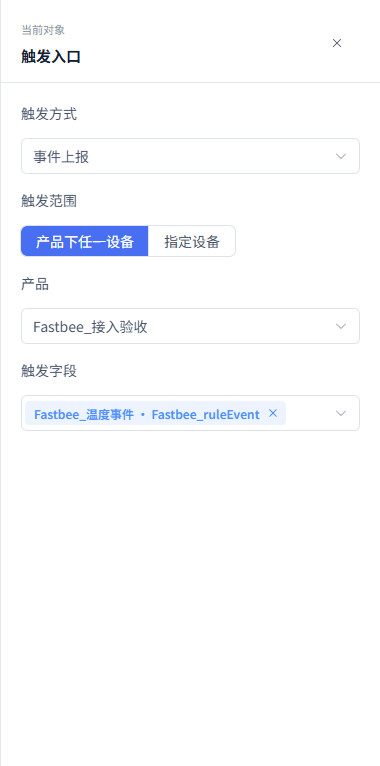

图：AI 分析后按结果分支：配置触发节点

77. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

图：AI 分析后按结果分支：配置动作节点

78. 配置通知模板与接收人

操作位置： 规则引擎→场景联动

打开并核对配置通知模板与接收人对应的页面区域。

图：AI 分析后按结果分支：配置通知模板与接收人

1. 创建事件场景

配置项	用途与使用建议	生效与恢复
必填 事件字段	填写或选择“事件字段”。当前场景以该事件进入流程；怎么选：当前场景以该事件进入流程；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：规则事件。	用于完成“创建事件场景”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：属性上报与事件上报不同，不能把属性字段当作此模板的事件入口；恢复：按页面校验提示修正后重新保存。

2. 选择 AI 助手

配置项	用途与使用建议	生效与恢复
必填 分析任务	填写或选择“分析任务”。模板的实际 question 参数；怎么选：模板的实际 question 参数；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：分析设备事件风险。	用于完成“选择 AI 助手”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：显示不可用的助手不能用于保存；应先解决其可用性原因；恢复：按页面校验提示修正后重新保存。

3. 配置结构化输出

配置项	用途与使用建议	生效与恢复
必填 输出 schema	填写或选择“输出 schema”。后续 IF 只能引用 AI 节点声明并完成的输出；怎么选：后续 IF 只能引用 AI 节点声明并完成的输出；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：severity: string。	用于完成“配置结构化输出”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：没有声明 severity 时，IF 的上游输出选项不会提供 result.severity；恢复：按页面校验提示修正后重新保存。

4. 理解 AI 输入可选范围

配置项	用途与使用建议	生效与恢复
必填 可引用字段	填写或选择“可引用字段”。界面会按当前节点真实可用的上游结果筛选；怎么选：界面会按当前节点真实可用的上游结果筛选；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：触发事件字段；以及当前节点之前已完成节点的输出。	用于完成“理解 AI 输入可选范围”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不能在 AI 节点输入中引用它自己尚未产生的 severity；恢复：按页面校验提示修正后重新保存。

5. 配置 IF 输出引用

配置项	用途与使用建议	生效与恢复
必填 输出引用	填写或选择“输出引用”。输出选择会记录 AI 节点 ID 和字段路径；怎么选：输出选择会记录 AI 节点 ID 和字段路径；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：AI 节点.result.severity == high。	用于完成“配置 IF 输出引用”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要手工选同名字段；必须从可选的已完成上游输出中选择，以避免引用不存在的节点；恢复：按页面校验提示修正后重新保存。

6. 配置通知与模拟

配置项	用途与使用建议	生效与恢复
必填 低风险分支	填写或选择“低风险分支”。模板没有 elseBranch，低风险仅保留 AI 动作，不发送通知；怎么选：模板没有 elseBranch，低风险仅保留 AI 动作，不发送通知；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：severity=low。	用于完成“配置通知与模拟”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：接收人不在授权范围时只能验证模拟；通知预览不表示远端投递成功；恢复：按页面校验提示修正后重新保存。

每日定时设备控制

每天 09:00（Asia/Shanghai）向 FastBee_规则执行器下发设温 26。

开始前准备：目标设备：FastBee_规则执行器；控制字段：设温（可写），固定值 26；规则配置、发布和执行记录查看权限。

流程说明：1. 定时检查（每天 09:00 / Asia/Shanghai）；2. 顺序执行；3. 控制设备（指定设备）。

1. 从模板创建：进入规则引擎后打开场景库，选择“每日定时设备控制”。 点击“下一步”进入绑定资源，再点击“下一步”进入调整参数，配置完成后点击“进入画布”。
2. 设置定时触发：点击画布中的触发入口，在右侧配置。 将触发方式选为“定时检查”，执行频率选“每天”。
3. 预览计划并绑定目标：点击“预览未来五次”，确认返回的时间与 09:00 一致。 在触发范围中选择“指定设备”，选择目标设备；或保留产品范围但仍在动作节点选择具体设备。
4. 配置控制动作：点击画布中的“控制设备”动作。 控制对象选“指定设备”，目标设备选择 FastBee_规则执行器。 控制字段选择设温，设置值来源选择固定值并填写 26。
5. 模拟与保存：点击模拟测试，选择模板样例并运行。 核对结果中定时触发已命中、控制节点为动作预览。 点击保存草稿，确认没有待配置项。
6. 发布并核对调度：点击发布，在确认窗口点击确定。 等待运行版本显示“已生效”。 在 09:00 后打开执行记录，选择对应运行版本的记录查看追踪。

09:00 定时预览：输入：执行频率=每天；执行时间=09:00；时区=Asia/Shanghai；目标=FastBee_规则执行器；设温=26。预期：未来五次预览显示后续每天 09:00；模拟显示向执行器设温 26 的控制预览。检查位置：触发节点的未来五次预览、模拟结果画布。

缺少目标设备时校验拦截：输入：清空控制动作的目标设备，点击校验。预期：待处理项显示“选择控制设备”；重新选择 FastBee_规则执行器后恢复。检查位置：底部待处理项，点击可定位动作节点。

本章说明配置、模拟和执行记录核对位置；不把平台下发状态表述为设备物理执行成功。

• 发布前未选择目标设备或产品会被校验阻止。
• 模拟结果不是实际设备控制证据。

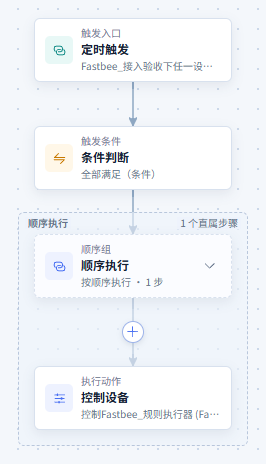

79. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

图：每日定时设备控制：查看场景流程

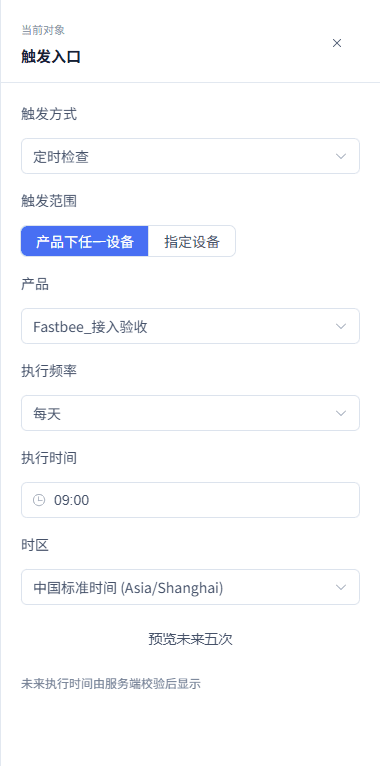

80. 配置触发节点

操作位置： 规则引擎→场景联动

打开并核对配置触发节点对应的页面区域。

图：每日定时设备控制：配置触发节点

81. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

图：每日定时设备控制：配置动作节点

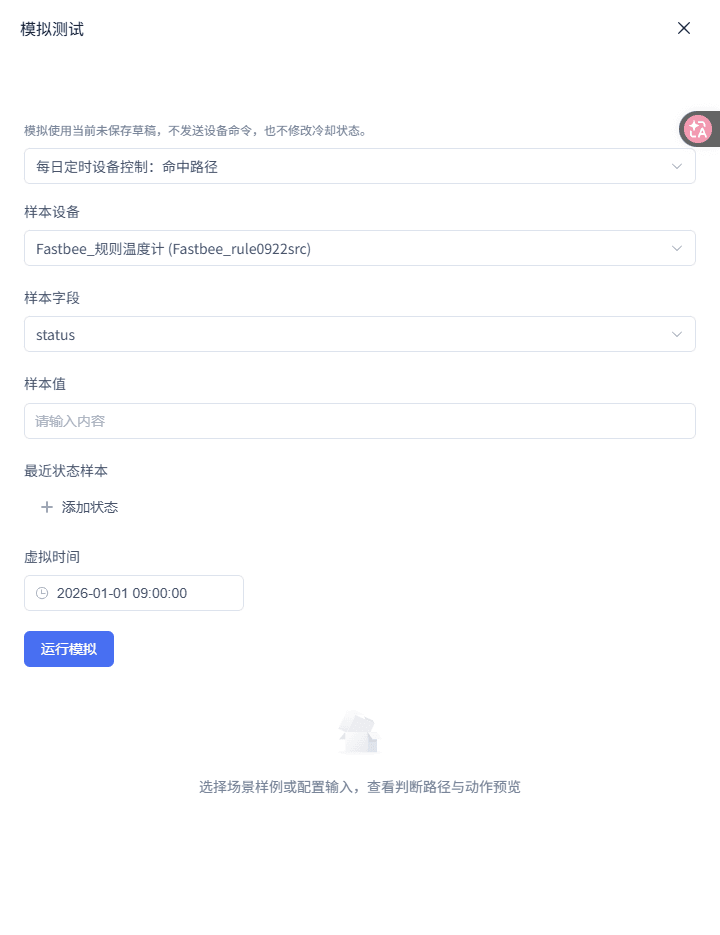

82. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

图：每日定时设备控制：运行模拟

83. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：每日定时设备控制：查看模拟结果

1. 从模板创建

配置项	用途与使用建议	生效与恢复
必填 场景	填写或选择“场景”。模板已创建定时触发和指定设备控制动作；怎么选：模板已创建定时触发和指定设备控制动作；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：每日定时设备控制。	用于完成“从模板创建”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：模板不携带真实设备，后续必须绑定；恢复：按页面校验提示修正后重新保存。

2. 设置定时触发

配置项	用途与使用建议	生效与恢复
必填 执行时间	填写或选择“执行时间”。模板默认时间，便于每日固定时刻执行；怎么选：模板默认时间，便于每日固定时刻执行；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：09:00。	用于完成“设置定时触发”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：时间为 HH:mm 格式，不要填写日期；恢复：按页面校验提示修正后重新保存。
必填 时区	填写或选择“时区”。保证按中国标准时间计算计划；怎么选：保证按中国标准时间计算计划；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：Asia/Shanghai。	用于完成“设置定时触发”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：使用 UTC 会使实际执行时刻偏移；恢复：按页面校验提示修正后重新保存。

3. 预览计划并绑定目标

配置项	用途与使用建议	生效与恢复
必填 目标设备	填写或选择“目标设备”。定时控制保存校验要求指定设备或产品；怎么选：定时控制保存校验要求指定设备或产品；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：实际要控制的设备。	用于完成“预览计划并绑定目标”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不能依赖不存在的“触发设备”，因为定时触发没有上报设备；恢复：按页面校验提示修正后重新保存。

4. 配置控制动作

配置项	用途与使用建议	生效与恢复
必填 控制字段	填写或选择“控制字段”。本次演示向执行器下发该可写字段；怎么选：本次演示向执行器下发该可写字段；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：设温。	用于完成“配置控制动作”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：只读属性不会出现在可选字段中；恢复：按页面校验提示修正后重新保存。
必填 设置值	填写或选择“设置值”。定时任务没有本次事件值可绑定；怎么选：定时任务没有本次事件值可绑定；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：26。	用于完成“配置控制动作”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要选择事件或上游字段；恢复：按页面校验提示修正后重新保存。

5. 模拟与保存

配置项	用途与使用建议	生效与恢复
必填 模拟事件类型	填写或选择“模拟事件类型”。模板样例会按定时触发生成；怎么选：模板样例会按定时触发生成；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：schedule。	用于完成“模拟与保存”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：模拟只预览，不会向设备下发；恢复：按页面校验提示修正后重新保存。

6. 发布并核对调度

配置项	用途与使用建议	生效与恢复
必填 执行记录筛选	填写或选择“执行记录筛选”。避免把历史版本记录误认为当前规则；怎么选：避免把历史版本记录误认为当前规则；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：运行版本与开始时间。	用于完成“发布并核对调度”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：动作状态为 DISPATCHED 仅表示平台下发，设备实收需从设备回执另行核对；恢复：按页面校验提示修正后重新保存。

每周定时控制

每周在选定日期的 09:00（Asia/Shanghai）向 FastBee_规则执行器下发设温 26。

开始前准备：目标设备：FastBee_规则执行器；控制字段：设温；固定值：26；规则发布和执行记录权限。

流程说明：1. 定时检查（每周 / 周一 / 09:00）；2. 顺序执行；3. 控制设备（指定设备）。

1. 选择模板：在场景库选择“每周定时控制”。 依次点击“下一步”“下一步”，完成资源和参数后点击“进入画布”。

相同配置界面已在“每日定时设备控制”章节展示；本章继续按上方字段表完成当前场景配置。

2. 设置周计划：选中触发节点，触发方式选“定时检查”。 执行频率选“每周”。
3. 选择执行日：在“执行日”多选框选择“周一”。 需要多日运行时，再选择周二至周日。
4. 选择设备与字段：在控制设备动作中，控制对象选“指定设备”。 目标设备选择 FastBee_规则执行器，控制字段选择设温，固定设置值填写 26。
5. 预览并模拟：点击“预览未来五次”，检查均落在已选执行日的 09:00。 点击模拟测试运行模板样例。
6. 保存、发布、追踪：保存草稿并发布，等待状态变为“已生效”。 在下一次选定周计划执行后，在执行记录中按开始时间打开追踪。

周一计划预览：输入：每周；周一；09:00；Asia/Shanghai；执行器设温=26。预期：未来五次仅列出周一 09:00；模拟预览向执行器设置 26。检查位置：触发节点预览、模拟结果。

缺少目标设备时校验拦截：输入：清空控制动作的目标设备，点击校验。预期：待处理项显示“选择控制设备”；重新选择 FastBee_规则执行器后恢复。检查位置：底部待处理项，点击可定位动作节点。

可验证计划预览、版本生效和平台执行追踪；实际设备效果需以设备回执确认。

• 执行日可多选，修改后必须重新看未来五次。
• 未发布的草稿不会进入运行调度。

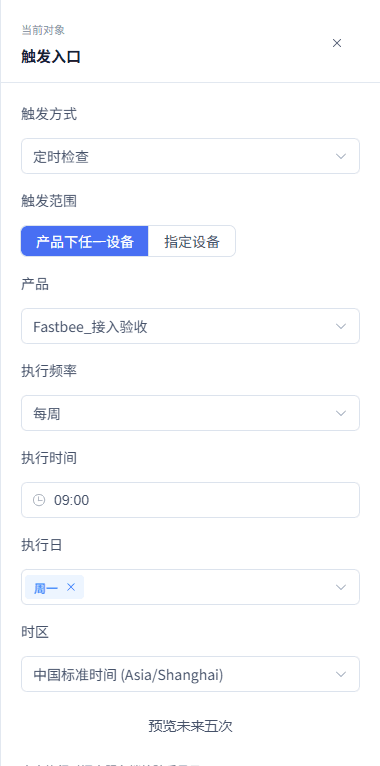

84. 配置触发节点

操作位置： 规则引擎→场景联动

打开并核对配置触发节点对应的页面区域。

图：每周定时控制：配置触发节点

85. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

图：每周定时控制：配置动作节点

86. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

图：每周定时控制：运行模拟

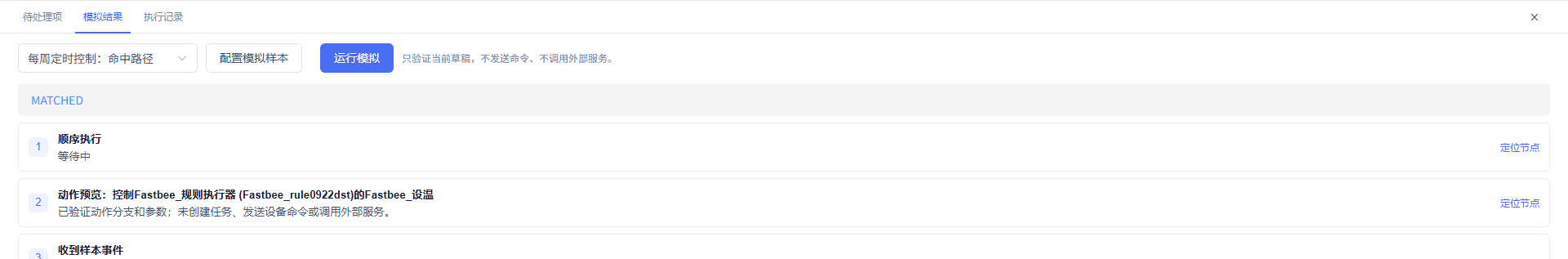

87. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：每周定时控制：查看模拟结果

1. 选择模板

配置项	用途与使用建议	生效与恢复
必填 场景	填写或选择“场景”。模板预置每周计划和设备控制节点；怎么选：模板预置每周计划和设备控制节点；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：每周定时控制。	用于完成“选择模板”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：进入画布前仍需填真实资源；恢复：按页面校验提示修正后重新保存。

2. 设置周计划

配置项	用途与使用建议	生效与恢复
必填 执行时间	填写或选择“执行时间”。模板默认时间；怎么选：模板默认时间；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：09:00。	用于完成“设置周计划”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要将时间写到 Cron 输入框；恢复：按页面校验提示修正后重新保存。
必填 时区	填写或选择“时区”。按中国标准时间排程；怎么选：按中国标准时间排程；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：Asia/Shanghai。	用于完成“设置周计划”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：变更时区后需重新预览；恢复：按页面校验提示修正后重新保存。

3. 选择执行日

配置项	用途与使用建议	生效与恢复
必填 执行日	填写或选择“执行日”。模板默认周一；怎么选：模板默认周一；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：MON（周一）。	用于完成“选择执行日”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：未选择执行日时每周计划不完整；恢复：按页面校验提示修正后重新保存。

4. 选择设备与字段

配置项	用途与使用建议	生效与恢复
必填 目标设备	填写或选择“目标设备”。定时任务没有触发设备上下文；怎么选：定时任务没有触发设备上下文；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：FastBee_规则执行器。	用于完成“选择设备与字段”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要选“触发设备”；恢复：按页面校验提示修正后重新保存。
必填 控制字段和设置值	填写或选择“控制字段和设置值”。动作只能写入可写属性或功能；怎么选：动作只能写入可写属性或功能；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：设温 = 26。	用于完成“选择设备与字段”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：产品或设备切换后需重新选择字段；恢复：按页面校验提示修正后重新保存。

5. 预览并模拟

配置项	用途与使用建议	生效与恢复
必填 样例事件类型	填写或选择“样例事件类型”。验证工作流路径；怎么选：验证工作流路径；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：schedule。	用于完成“预览并模拟”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：模拟不会等待真实周计划到点；恢复：按页面校验提示修正后重新保存。

6. 保存、发布、追踪

配置项	用途与使用建议	生效与恢复
必填 追踪节点	填写或选择“追踪节点”。核对运行版本和动作状态；怎么选：核对运行版本和动作状态；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：控制设备。	用于完成“保存、发布、追踪”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：DISPATCHED 不是设备侧回执；恢复：按页面校验提示修正后重新保存。

定时状态巡检

每天 09:00 读取指定设备的最近状态；状态等于 4 时发送通知，并把缺失或过期状态显示为无法判断。

开始前准备：状态来源设备：FastBee_规则温度计；内置设备状态：4=离线，3=在线；通知模板、模板对应通知渠道和至少一名接收人；规则发布和执行记录权限。

流程说明：1. 定时检查（每天 09:00 / Asia/Shanghai）；2. 最近状态：指定设备.status = 4；3. 顺序执行；4. 发送通知。

1. 创建巡检规则：从场景库选择“定时状态巡检”。 点击“下一步”“下一步”，再点击“进入画布”。 在画布确认触发节点、状态条件和发送通知动作已存在。
2. 配置时间与时区：选中触发节点，设为定时检查、每天。 填写执行时间并选择时区。
3. 绑定最近状态 · 来源：点击状态条件节点。 条件来源选择“最近状态”，状态设备选择 FastBee_规则温度计。 字段选择“设备在线状态 · status”，运算符选择“等于”，比较值选择“离线”（内部值 4）。
4. 设置最近状态有效期：打开规则设置。 在“高级策略与诊断”的“最近状态有效期”填写允许的最近状态最大年龄。
5. 配置通知：点击发送通知动作。 选择通知模板，确认只读显示的通知渠道与模板一致。 选择接收人；如模板有变量，按固定值或状态字段映射填写。
6. 按三种状态模拟：打开模拟测试，虚拟时间填写 2026-01-01T09:00:00+08:00。 分别填写下列状态样例并运行。
7. 发布后核对真实调度：保存草稿并发布，等待“已生效”。 在下一次真实 09:00 调度后，打开执行记录核对状态来源、观察时间、条件结果和通知节点状态。

异常状态：输入：virtualTime=2026-01-01T09:00:00+08:00；status=4；observedAt=08:59。预期：条件满足，通知显示动作预览。检查位置：模拟结果的条件节点与通知节点。

正常状态：输入：status=3；observedAt=08:59。预期：条件不满足，通知跳过。检查位置：模拟结果命中路径。

过期状态：输入：status=4；observedAt=08:54；最近状态有效期=300 秒。预期：条件显示无法判断，通知不进入满足路径。检查位置：模拟结果条件节点。

模拟可验证判断路径；真实 09:00 调度、通知服务受理和最终送达是不同层次，应在执行记录与回执中分别核对。

• 最近状态的 observedAt 必须落在最近状态有效期内。
• 通知需发布并查看回执，模拟不会发送。

88. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

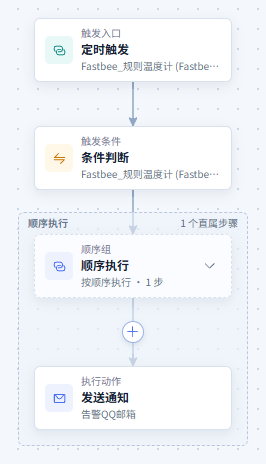

图：定时状态巡检：查看场景流程

89. 配置触发节点

操作位置： 规则引擎→场景联动

打开并核对配置触发节点对应的页面区域。

图：定时状态巡检：配置触发节点

90. 配置条件节点（完整表单）

操作位置： 规则引擎→场景联动

切到完整表单，在“满足条件”区域设置字段、来源、运算符和比较值；它与画布共享同一规则。

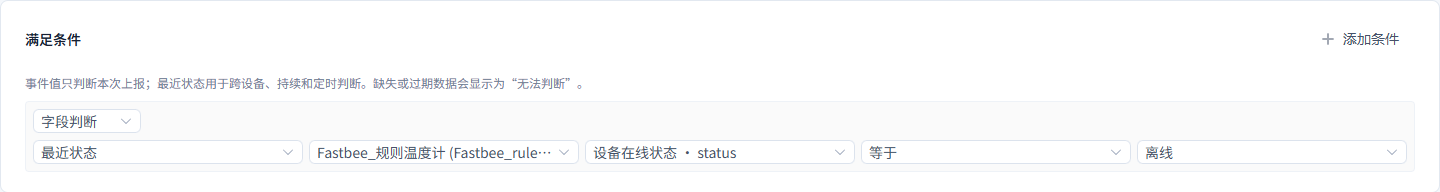

图：定时状态巡检：配置条件节点（完整表单）

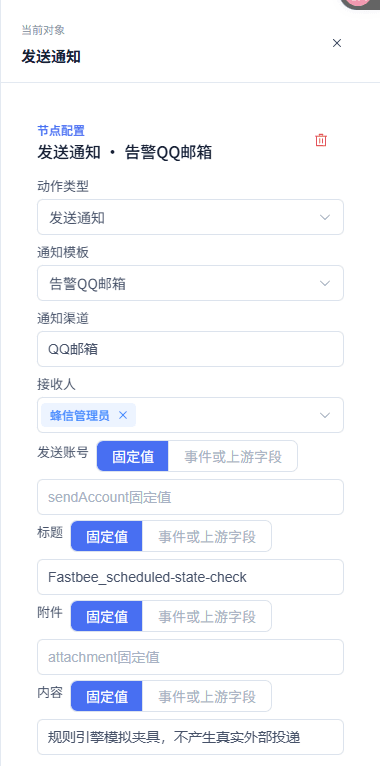

91. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

图：定时状态巡检：配置动作节点

92. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

图：定时状态巡检：运行模拟

93. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：定时状态巡检：查看模拟结果

1. 创建巡检规则

配置项	用途与使用建议	生效与恢复
必填 状态条件	填写或选择“状态条件”。模板的异常状态判断；怎么选：模板的异常状态判断；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：设备状态 = 4（离线）。	用于完成“创建巡检规则”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：定时规则的状态条件必须有独立状态设备；恢复：按页面校验提示修正后重新保存。

2. 配置时间与时区

配置项	用途与使用建议	生效与恢复
必填 执行时间	填写或选择“执行时间”。模板默认巡检时间；怎么选：模板默认巡检时间；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：09:00。	用于完成“配置时间与时区”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：应点击未来五次确认服务端接受的计划；恢复：按页面校验提示修正后重新保存。
必填 时区	填写或选择“时区”。保证巡检按业务时区运行；怎么选：保证巡检按业务时区运行；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：Asia/Shanghai。	用于完成“配置时间与时区”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不能用设备本地时钟替代规则时区；恢复：按页面校验提示修正后重新保存。

3. 绑定最近状态来源

配置项	用途与使用建议	生效与恢复
必填 状态设备	填写或选择“状态设备”。定时触发没有本次设备事件，保存校验要求显式选择；怎么选：定时触发没有本次设备事件，保存校验要求显式选择；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：FastBee_规则温度计。	用于完成“绑定最近状态来源”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：空状态设备会提示“为定时判断选择设备”；恢复：按页面校验提示修正后重新保存。
必填 设备状态	填写或选择“设备状态”。这是平台内置在线状态，不是普通物模型字段；怎么选：这是平台内置在线状态，不是普通物模型字段；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：4（离线）。	用于完成“绑定最近状态来源”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不能把设备状态误替换为温度等普通物模型字段；恢复：按页面校验提示修正后重新保存。

4. 设置最近状态有效期

配置项	用途与使用建议	生效与恢复
必填 最近状态有效期	填写或选择“最近状态有效期”。默认策略为 300 秒，超过时效不能把旧数据当作当前状态；怎么选：默认策略为 300 秒，超过时效不能把旧数据当作当前状态；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：300 秒。	用于完成“设置最近状态有效期”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：过期状态应显示“无法判断”，不要当作“不满足”；恢复：按页面校验提示修正后重新保存。

5. 配置通知

配置项	用途与使用建议	生效与恢复
必填 通知模板	填写或选择“通知模板”。模板决定可用通知渠道和变量；怎么选：模板决定可用通知渠道和变量；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：已配置的异常通知模板。	用于完成“配置通知”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：模板不可用或渠道不匹配时不能保存；恢复：按页面校验提示修正后重新保存。
必填 接收人	填写或选择“接收人”。通知动作保存校验要求接收人；怎么选：通知动作保存校验要求接收人；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：至少一名实际接收用户。	用于完成“配置通知”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要把通知渠道当作可手填字段；恢复：按页面校验提示修正后重新保存。

6. 按三种状态模拟

配置项	用途与使用建议	生效与恢复
必填 离线样例	填写或选择“离线样例”。应命中通知路径；怎么选：应命中通知路径；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：温度计设备状态=4；observedAt=2026-01-01T08:59:00+08:00。	用于完成“按三种状态模拟”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：需使用选定状态设备和内置设备状态；恢复：按页面校验提示修正后重新保存。
必填 在线样例	填写或选择“在线样例”。应显示条件不满足且通知跳过；怎么选：应显示条件不满足且通知跳过；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：设备状态=3；observedAt=2026-01-01T08:59:00+08:00。	用于完成“按三种状态模拟”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不应期待通知预览；恢复：按页面校验提示修正后重新保存。
必填 过期样例	填写或选择“过期样例”。超过 300 秒时应显示无法判断；怎么选：超过 300 秒时应显示无法判断；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：设备状态=4；observedAt=2026-01-01T08:54:00+08:00。	用于完成“按三种状态模拟”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：无法判断不是不满足；恢复：按页面校验提示修正后重新保存。

7. 发布后核对真实调度

配置项	用途与使用建议	生效与恢复
必填 执行记录	填写或选择“执行记录”。模拟不触发真实调度；怎么选：模拟不触发真实调度；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：当前运行版本的 09:00 记录。	用于完成“发布后核对真实调度”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：通知服务受理不等于已送达接收人；恢复：按页面校验提示修正后重新保存。

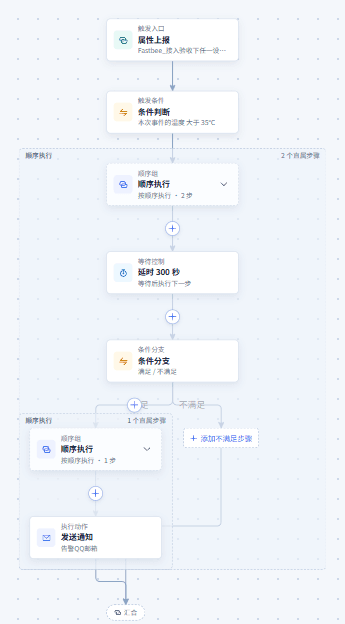

延时后重新判断

温度上报超过 35 后等待 300 秒，再读取最近温度决定是否通知。

开始前准备：可上报 temperature 的设备；通知模板、渠道和接收人。

流程说明：1. 属性上报 temperature > 35；2. 延时 300 秒；3. 条件分支：最近状态 temperature > 35；4. 满足时发送通知。

1. 选择模板：在场景库选择“延时后重新判断”。 点击“下一步”“下一步”，再点击“进入画布”。 在画布确认延时后接条件分支，满足分支内有发送通知。
2. 绑定触发设备和字段：选中触发节点，触发方式选属性上报。 选择产品或指定设备，并选择温度字段。

相同配置界面已在“多设备并行控制后通知”章节展示；本章继续按上方字段表完成当前场景配置。

3. 设置首次阈值：点击画布顶部条件节点。 来源选本次事件，运算符选大于，比较值填 35。

相同配置界面已在“分级阈值告警”章节展示；本章继续按上方字段表完成当前场景配置。

4. 设置延时：点击延时节点。 在延时秒数填写 300。
5. 配置复核分支与通知：点击条件分支，选择其判断条件。 来源选最近状态，设备选当前温度设备，字段选 temperature，比较值填 35。 点击满足时的发送通知，选择模板、渠道关联的接收人。
6. 模拟并 · 发布：模拟的虚拟时间选 2026-01-01 09:00:00，本次温度填 36；最近状态温度填 36，观测时间选 09:05:00，表示五分钟后复核时可用的状态样本。 确认路径为初始条件满足 → 延时 → 复核满足 → 通知预览。 保存、发布，等待已生效后用真实上报和执行追踪核对延时状态。

仍然高温：输入：事件温度=36；最新状态温度=36，observedAt=09:05。预期：通知动作预览。检查位置：模拟画布分支和通知节点。

已恢复：输入：事件温度=36；最新状态温度=30。预期：复核条件不满足，通知不执行。检查位置：模拟分支路径。

复核状态缺失：输入：事件温度=36；不提供最近状态。预期：延时后的 IF 显示无法判断并失败；不发送通知。检查位置：模拟结果中的条件分支节点。

模拟展示路径和动作预览；真实延时完成与通知结果以已发布版本的执行追踪和服务回执为准。

• 延时后的条件必须使用最近状态。
• 没有动作的否则分支应省略。

94. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

图：延时后重新判断：查看场景流程

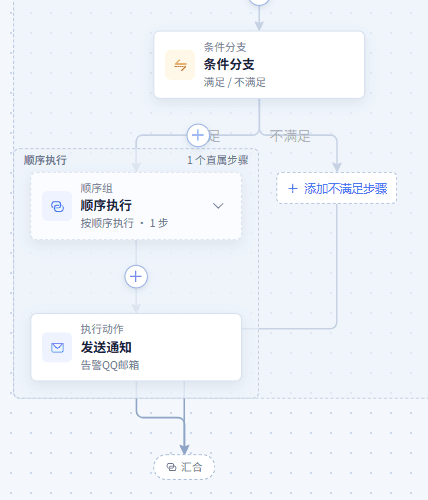

95. 查看执行分支局部（从流程总览向下平移）

操作位置： 规则引擎→场景联动

打开并核对查看执行分支局部（从流程总览向下平移）对应的页面区域。

图：延时后重新判断：查看执行分支局部（从流程总览向下平移）

96. 配置延时

操作位置： 规则引擎→场景联动

打开并核对配置延时对应的页面区域。

图：延时后重新判断：配置延时

97. 配置条件分支

操作位置： 规则引擎→场景联动

打开并核对配置条件分支对应的页面区域。

图：延时后重新判断：配置条件分支

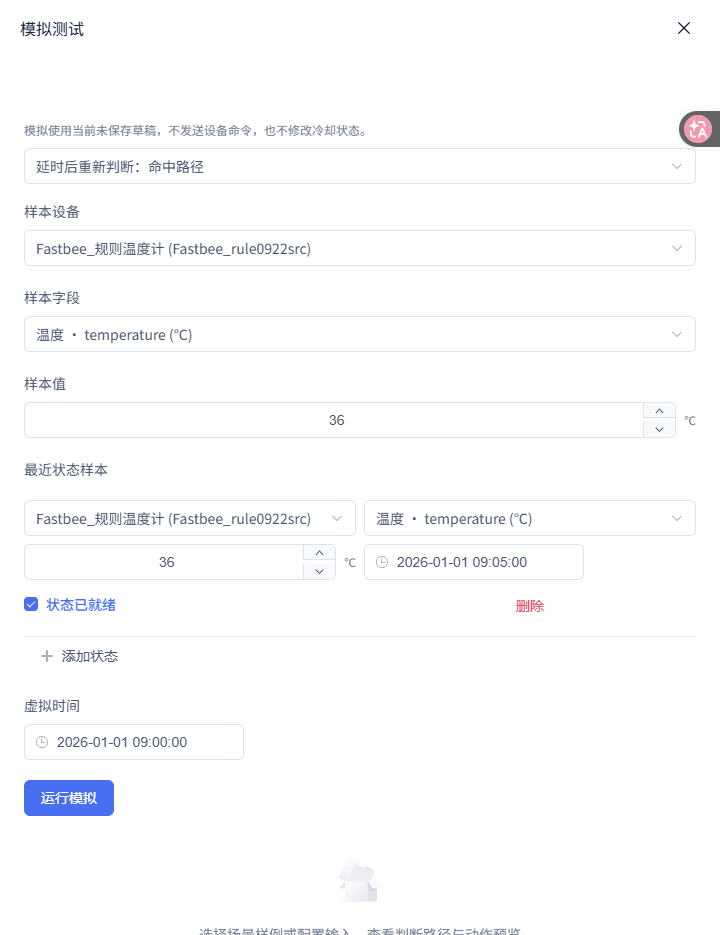

98. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

图：延时后重新判断：运行模拟

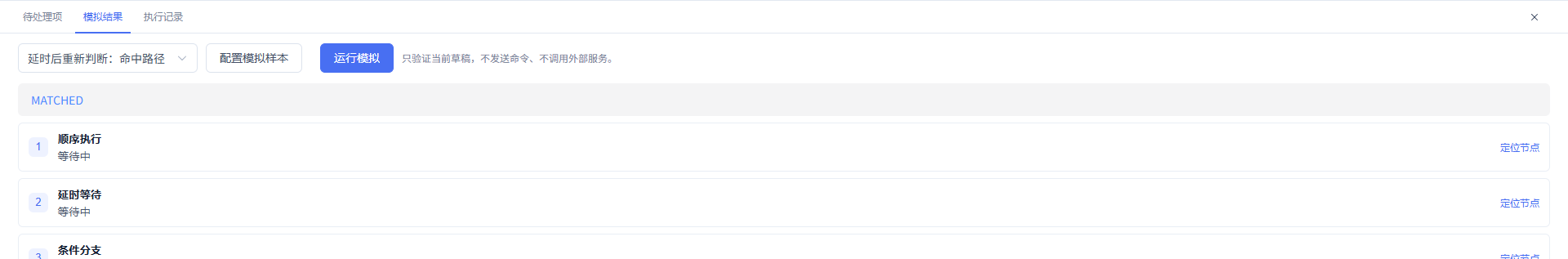

99. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：延时后重新判断：查看模拟结果

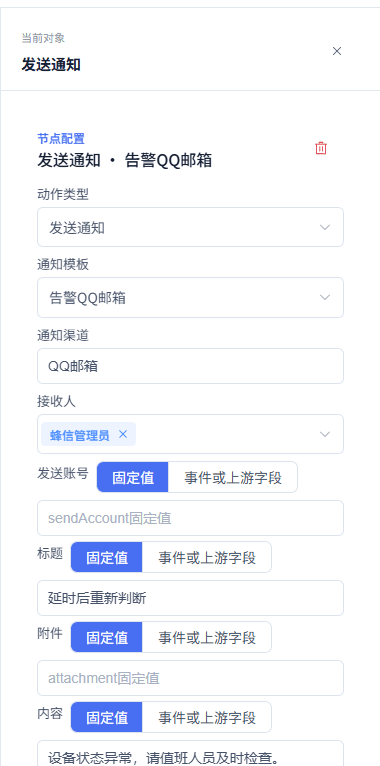

100. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

图：延时后重新判断：配置动作节点

1. 选择模板

配置项	用途与使用建议	生效与恢复
必填 初始条件	填写或选择“初始条件”。决定是否进入延时；怎么选：决定是否进入延时；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：本次事件温度 > 35。	用于完成“选择模板”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：它与延时后的最近状态条件不是同一个数据源；恢复：按页面校验提示修正后重新保存。

2. 绑定触发设备和字段

配置项	用途与使用建议	生效与恢复
必填 触发字段	填写或选择“触发字段”。模板事件条件引用 temperature；怎么选：模板事件条件引用 temperature；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：temperature。	用于完成“绑定触发设备和字段”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：更换字段后需同步更新两个条件节点；恢复：按页面校验提示修正后重新保存。

3. 设置首次阈值

配置项	用途与使用建议	生效与恢复
必填 比较值	填写或选择“比较值”。温度 36 会进入延时；怎么选：温度 36 会进入延时；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：35。	用于完成“设置首次阈值”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不要在这里选择最近状态；恢复：按页面校验提示修正后重新保存。

4. 设置延时

配置项	用途与使用建议	生效与恢复
必填 延时秒数	填写或选择“延时秒数”。模板默认等待五分钟后复核；怎么选：模板默认等待五分钟后复核；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：300。	用于完成“设置延时”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：零秒会跳过等待，负数不能保存；恢复：按页面校验提示修正后重新保存。

5. 配置复核分支与通知

配置项	用途与使用建议	生效与恢复
必填 复核来源	填写或选择“复核来源”。避免使用五分钟前的旧事件值；怎么选：避免使用五分钟前的旧事件值；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：最近状态。	用于完成“配置复核分支与通知”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：状态缺失或过期会显示无法判断；恢复：按页面校验提示修正后重新保存。
必填 通知接收人	填写或选择“通知接收人”。满足时才发送；怎么选：满足时才发送；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：至少一名用户。	用于完成“配置复核分支与通知”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不满足分支无需创建空顺序组；恢复：按页面校验提示修正后重新保存。

6. 模拟并发布

配置项	用途与使用建议	生效与恢复
必填 虚拟时间	填写或选择“虚拟时间”。这是初始触发时刻；模拟完成 300 秒延时后在 09:05:00 读取复核状态；怎么选：这是初始触发时刻；模拟完成 300 秒延时后在 09:05:00 读取复核状态；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：2026-01-01 09:00:00（中国标准时间）。	用于完成“模拟并发布”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：模拟的延时完成不等同于真实等待已结束；恢复：按页面校验提示修正后重新保存。

设备事件通知

设备上报事件后，使用通知模板向指定用户发送通知。

开始前准备：可上报事件的产品或指定设备；触发事件字段：FastBee_ruleEvent；通知模板、渠道和接收人。

流程说明：1. 事件上报 FastBee_ruleEvent；2. 顺序执行；3. 发送通知。

1. 选择模板：在场景库选择“设备事件通知”。 点击“下一步”“下一步”，完成资源和参数后点击“进入画布”。 确认画布为事件上报后直接发送通知。
2. 配置事件触发：选中触发节点，触发方式选“事件上报”。 选择产品或指定设备，并在触发字段中选择 FastBee_ruleEvent。

相同配置界面已在“AI 分析后按结果分支”章节展示；本章继续按上方字段表完成当前场景配置。

3. 选择通知模板：点击发送通知动作。 在通知模板下拉框选择已配置模板。
4. 选择接收人与变量：确认通知渠道为模板决定的只读值。 在接收人中选择至少一名用户。 模板变量选择固定值或“事件或上游字段”，把变量映射到本次事件的 FastBee_ruleEvent。
5. 模拟事件：打开模拟测试，输入事件字段 FastBee_ruleEvent，值填 fault。 运行模拟并确认通知节点显示动作预览。
6. 发布与追踪：保存草稿并发布，等待已生效。 让设备实际事件上报后，在执行记录打开当前运行版本追踪，核对事件值和通知节点状态。

故障事件预览：输入：FastBee_ruleEvent=fault。预期：事件触发命中，通知显示动作预览和变量映射。检查位置：模拟结果通知节点。

错误触发类型：输入：属性上报温度=36，而非事件上报。预期：不匹配，不产生通知预览。检查位置：模拟结果的触发匹配状态。

模拟仅展示通知预览；真实通知结果需在执行追踪和通知服务回执中核对。

• 事件字段和通知变量绑定必须匹配。
• 发布后才会处理真实设备事件。

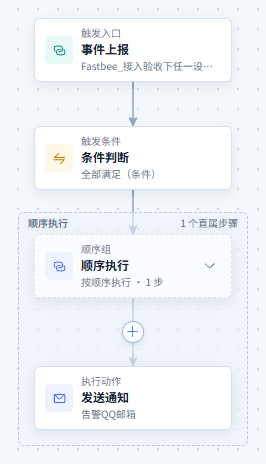

101. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

图：设备事件通知：查看场景流程

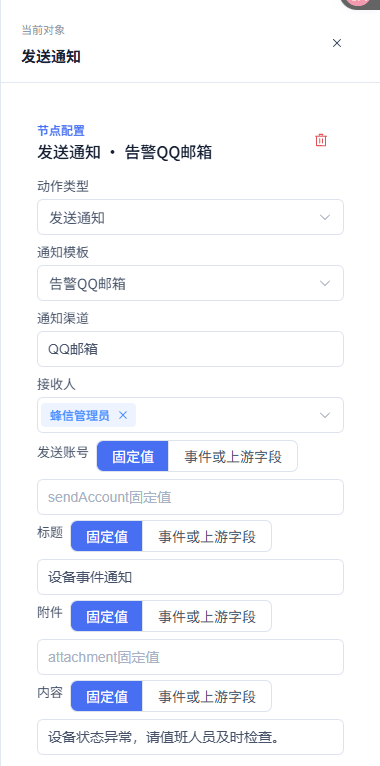

102. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

图：设备事件通知：配置动作节点

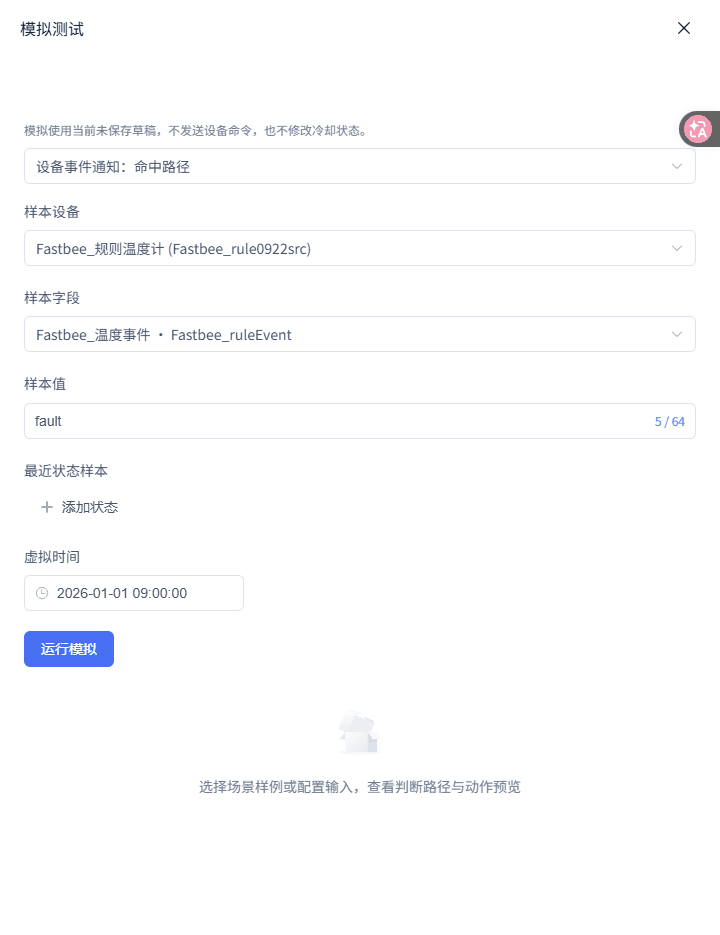

103. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

图：设备事件通知：运行模拟

104. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：设备事件通知：查看模拟结果

1. 选择模板

配置项	用途与使用建议	生效与恢复
必填 场景	填写或选择“场景”。模板不添加额外条件；怎么选：模板不添加额外条件；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：设备事件通知。	用于完成“选择模板”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：需在触发节点限制可接收事件字段；恢复：按页面校验提示修正后重新保存。

2. 配置事件触发

配置项	用途与使用建议	生效与恢复
必填 触发字段	填写或选择“触发字段”。本次场景定义以该事件字段触发；怎么选：本次场景定义以该事件字段触发；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：FastBee_ruleEvent。	用于完成“配置事件触发”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不能把请求体键 eventCode 误填为触发字段；恢复：按页面校验提示修正后重新保存。

3. 选择通知模板

配置项	用途与使用建议	生效与恢复
必填 通知模板	填写或选择“通知模板”。模板确定通知内容、渠道和可映射变量；怎么选：模板确定通知内容、渠道和可映射变量；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：实际事件通知模板。	用于完成“选择通知模板”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不可用模板不能完成发布；恢复：按页面校验提示修正后重新保存。

4. 选择接收人与变量

配置项	用途与使用建议	生效与恢复
必填 接收人	填写或选择“接收人”。通知动作必须有接收对象；怎么选：通知动作必须有接收对象；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：实际值班用户。	用于完成“选择接收人与变量”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：通知渠道不能脱离模板手动修改；恢复：按页面校验提示修正后重新保存。
必填 变量绑定	填写或选择“变量绑定”。将事件内容带入模板；怎么选：将事件内容带入模板；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：通知变量 → 本次事件.FastBee_ruleEvent。	用于完成“选择接收人与变量”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：字段必须来自当前节点可用的上游结果；恢复：按页面校验提示修正后重新保存。

5. 模拟事件

配置项	用途与使用建议	生效与恢复
必填 FastBee_ruleEvent	填写或选择“FastBee_ruleEvent”。本次事件样例；怎么选：本次事件样例；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：fault。	用于完成“模拟事件”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：模拟不发送真实通知；恢复：按页面校验提示修正后重新保存。

6. 发布与追踪

配置项	用途与使用建议	生效与恢复
必填 通知节点状态	填写或选择“通知节点状态”。区分规则执行和通知服务处理；怎么选：区分规则执行和通知服务处理；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：服务受理或失败原因。	用于完成“发布与追踪”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：服务受理不等于接收人已阅读；恢复：按页面校验提示修正后重新保存。

事件调用 Webhook

设备事件 FastBee_ruleEvent 上报时，将其映射到受控 HTTPS Webhook 请求体的 eventCode 键。

开始前准备：可上报事件的产品或指定设备；由管理员预先创建、启用并受控的 HTTPS Webhook 连接器；连接器使用和规则发布权限。

流程说明：1. 事件上报 FastBee_ruleEvent；2. 顺序执行；3. Webhook 连接器；4. body.eventCode ← 本次事件.FastBee_ruleEvent。

1. 准备连接器：在进入规则编辑器前，由管理员在连接器管理界面创建并启用受控 HTTPS Webhook 连接器。 回到规则引擎，连接器应出现在 Webhook 动作下拉列表。
2. 选择模板并配置触发：在场景库选择“事件调用 Webhook”。 点击“下一步”“下一步”，再点击“进入画布”。 选中触发节点，触发方式选事件上报，选择产品或设备和 FastBee_ruleEvent 字段。
3. 选择连接器：点击画布中的 Webhook 动作。 在“Webhook 连接器”下拉框选择预先创建的 HTTPS 连接器。
4. 配置请求字段：在请求体映射中保留请求字段 eventCode。 右侧“选择事件或上游字段”选择本次事件的 FastBee_ruleEvent。 需要额外字段时点击“添加请求字段”，填写字段名后选择可用事件或上游字段；不用的行点击删除。
5. 模拟发送预览：模拟输入 FastBee_ruleEvent=fault 并运行。 确认 Webhook 节点展示 eventCode=fault 的请求体预览和命中路径。
6. 发布与运行核对：保存草稿并发布，等待已生效。 设备上报真实事件后，在执行记录中打开当前运行版本，核对 Webhook 节点状态、请求预览和失败原因。

Webhook 请求预览：输入：FastBee_ruleEvent=fault；body.eventCode 绑定本次事件.FastBee_ruleEvent。预期：模拟结果展示请求体中 eventCode=fault 的动作预览。检查位置：模拟结果的 Webhook 节点。

连接器缺失：输入：不选择 Webhook 连接器。预期：校验提示缺少 Webhook 连接器，不能保存或发布。检查位置：待配置项和 Webhook 动作节点。

本章截图和演示只覆盖规则侧连接器选择、字段映射及预览边界；远端 HTTP 到达和业务处理需通过连接器回执与目标系统日志单独证明。

• 规则页面只绑定现有连接器，不暴露或录入连接器密钥。
• 模拟不表示远端调用成功。

105. 配置动作节点

操作位置： 规则引擎→场景联动

打开并核对配置动作节点对应的页面区域。

图：事件调用 Webhook：配置动作节点

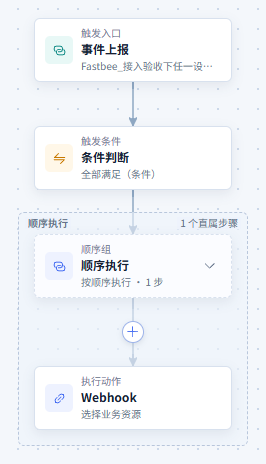

106. 查看场景流程

操作位置： 规则引擎→场景联动

打开并核对查看场景流程对应的页面区域。

图：事件调用 Webhook：查看场景流程

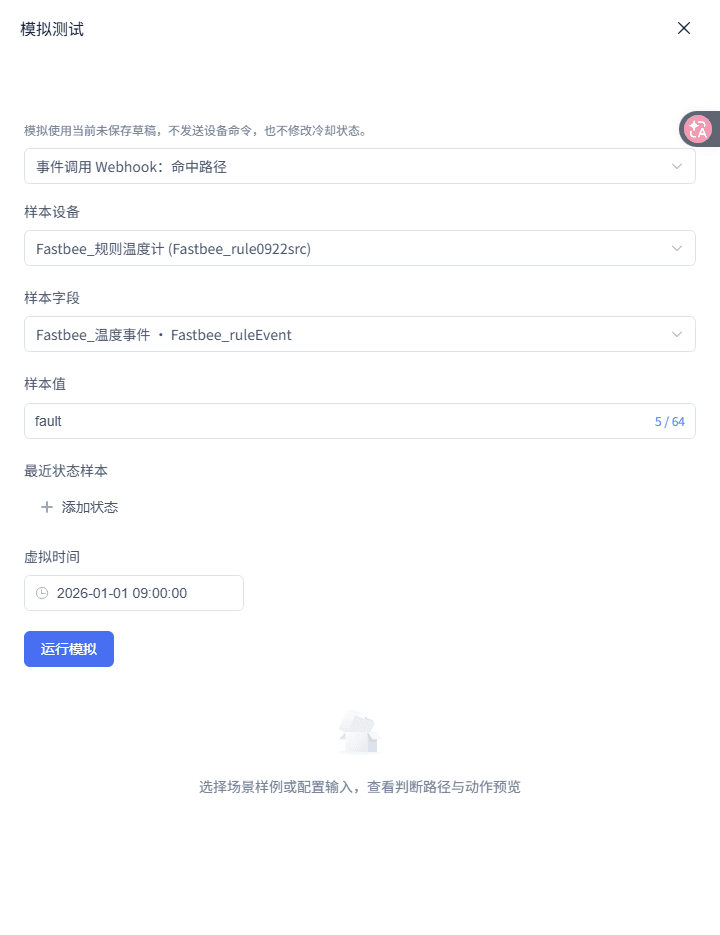

107. 运行模拟

操作位置： 规则引擎→场景联动

打开并核对运行模拟对应的页面区域。

图：事件调用 Webhook：运行模拟

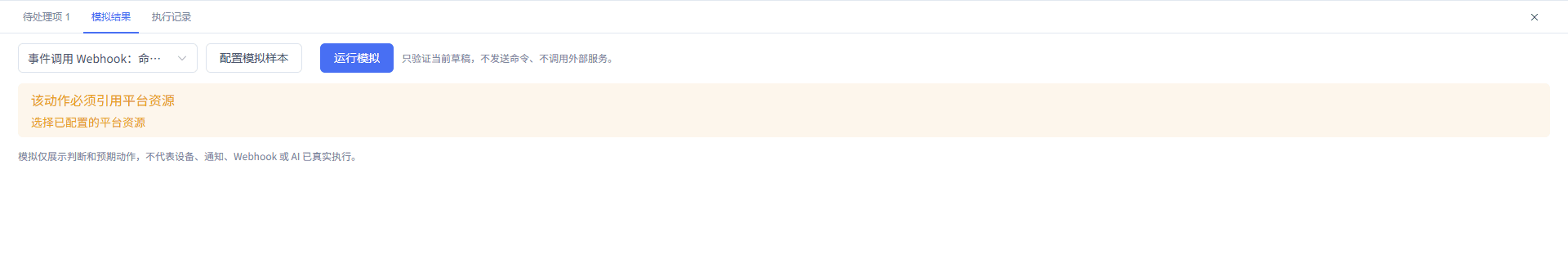

108. 查看模拟结果

操作位置： 规则引擎→场景联动

查看当前样例的命中路径和动作预览。

图：事件调用 Webhook：查看模拟结果

1. 准备连接器

配置项	用途与使用建议	生效与恢复
必填 Webhook 连接器	填写或选择“Webhook 连接器”。动作面板仅选择既有连接器；怎么选：动作面板仅选择既有连接器；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：已启用的 HTTPS 连接器。	用于完成“准备连接器”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：本场景不在规则编辑器中创建 URL、密钥或连接器；恢复：按页面校验提示修正后重新保存。

2. 选择模板并配置触发

配置项	用途与使用建议	生效与恢复
必填 触发字段	填写或选择“触发字段”。这是触发来源；请求体键可另命名为 eventCode；怎么选：这是触发来源；请求体键可另命名为 eventCode；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：FastBee_ruleEvent。	用于完成“选择模板并配置触发”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：不能把请求体键 eventCode 误填为触发字段；恢复：按页面校验提示修正后重新保存。

3. 选择连接器

配置项	用途与使用建议	生效与恢复
必填 连接器	填写或选择“连接器”。决定发布后请求发送的目标配置；怎么选：决定发布后请求发送的目标配置；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：实际已启用的受控 HTTPS 连接器。	用于完成“选择连接器”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：标记为不可用的连接器不能选择；恢复：按页面校验提示修正后重新保存。

4. 配置请求字段

配置项	用途与使用建议	生效与恢复
必填 请求字段	填写或选择“请求字段”。模板默认 body.eventCode；怎么选：模板默认 body.eventCode；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：eventCode。	用于完成“配置请求字段”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：字段名变更后绑定会随字段路径更新，不能留空；恢复：按页面校验提示修正后重新保存。
必填 字段来源	填写或选择“字段来源”。将真实事件值写入请求体；怎么选：将真实事件值写入请求体；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：本次事件.FastBee_ruleEvent。	用于完成“配置请求字段”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：只能引用当前节点真实可用的字段；恢复：按页面校验提示修正后重新保存。

5. 模拟发送预览

配置项	用途与使用建议	生效与恢复
必填 FastBee_ruleEvent	填写或选择“FastBee_ruleEvent”。本次事件样例值；怎么选：本次事件样例值；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：fault。	用于完成“模拟发送预览”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：预览不发起远端 HTTP 请求；恢复：按页面校验提示修正后重新保存。

6. 发布与运行核对

配置项	用途与使用建议	生效与恢复
必填 执行追踪	填写或选择“执行追踪”。用于核对规则是否进入调用步骤；怎么选：用于核对规则是否进入调用步骤；值从哪里来：当前租户资源、物模型或本场景给出的示例值；建议：Webhook 节点。	用于完成“发布与运行核对”；影响 · 范围：当前规则草稿；生效要求：需发布；填错时：节点已下发或服务受理不等于远端业务系统处理成功；恢复：按页面校验提示修正后重新保存。

生产操作提示

截图和示例用于说明操作位置与判断方法，不代表当前生产状态。涉及发布、启停、重绑、重试或删除时，应先确认目标环境、影响范围和恢复方案，并由授权人员执行。

蜂信物联（FastBee） · 商业版 WEB 操作手册
