JSON 数组与 MQTT 温控接入

本文依据已有操作手册整理为线上操作参考。原文标为预期或未执行的操作，仍须按实际环境验证。

逐项核对本篇指定收发、独立属性、历史和停止恢复；收发后另行检查当前发布同步。

**开始前准备：**具有产品、设备、模型、发布、控制和历史权限；本地应用、单节点FMQ、FMQX网页版可用，本设备连接参数已获取

开始前先了解

本篇使用MQTT与JSON数组，验证温度上报、设定控制、独立状态上报、历史数据和停止恢复。

首次配置图沿用原稿教学，本轮复用保留的产品、设备与会话。连接参数和现有订阅是收发结束后的只读核对，没有重新导入、保存或订阅。

本轮样本在先，当前发布同步补验在后；两段证据分别说明。当前发布后的完整业务复验仍待进行，不能据此宣称这份草稿已全部验收。

FMQX网页版用于演示设备收发与执行回复；实物是否实际动作仍需设备侧确认。

复制模板前先替换这些参数

本篇代码使用普通模板名；截图保留实际历史资源。请先完成以下核对，再保存为UTF-8文件或发送报文。

JSON数组元素id是属性标识，同一属性始终保持相同；只修改value，不给每条消息更换属性id。
temperature、setpoint分别是温度与设定温度的模板属性标识；首次生成物模型可沿用，复用已有产品时须替换为该产品真实标识，并同步修改所有报文和initialState键。
demo-device是设备编号模板。将clientId中的设备编号、每个收发主题中的设备编号和TCP上报的clientId一起替换为平台该设备编号；MQTT身份中的产品号、租户号也须替换为当前设备连接参数。
连接文件中的host、port及监听方向须改为当前环境实际地址；127.0.0.1表示运行FMQX的本机。涉及MQTT时同步核对产品号、用户名、订阅主题和responseRoute，密码仅在连接页面安全填写。
分组、会话及订阅id是导入文件内部引用；如需改名，groupId必须与对应分组id一致。先核对再导入，不要在保留会话上重复创建同名连接。
代码块是按既有无密码资产或原代码改写的客户模板，尚未证明本版模板已成功导入。历史截图、发送时间和业务通过范围仍以各步骤记录为准；不要将模板名当作旧证据中的实际资源名。

一、首次创建与配置示例

已有本篇资源时直接复用，不重复创建。以下八步保留原稿首次配置的截图与边界。

向导用于提取字段的对象样例json

text

{

  "temperature": 20,

  "setpoint": 30

}

只用于向导生成两个字段；正式设备上报使用下方裸数组。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

1. 首次配置 · 示例：创建数组温控产品

**操作位置：*物联网→设备接入→*接入来源 **操作步骤：**选 新建产品，填写 FastBee_数组温控，进入采集字段。

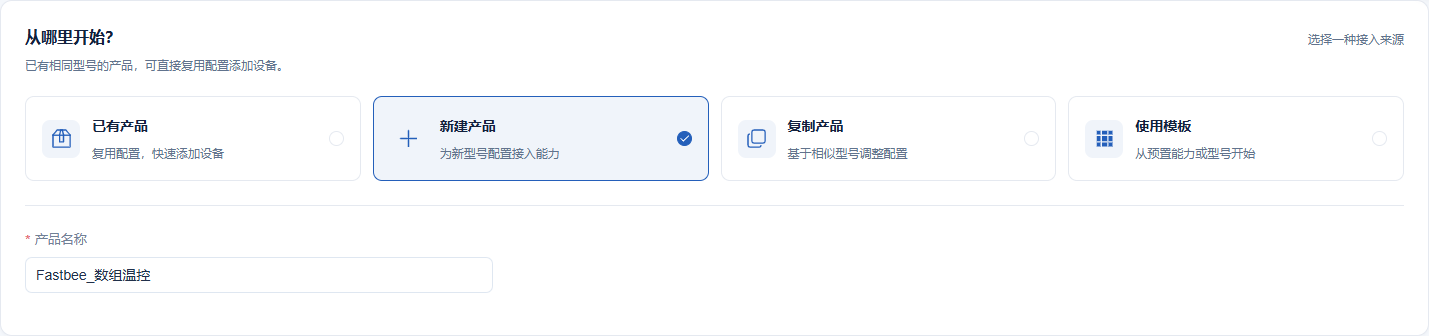

创建数组温控产品

本图补拍创建入口；没有重复提交创建，后续设备与历史沿用本篇资源。

截图重点说明

字段 / 控件	说明
接入来源	为本篇新建独立产品；复验不重复创建。必填 · 填写：`新建产品`
产品名称	给这类温控设备取简洁业务名。必填 · 填写：`FastBee_数组温控`

**预期结果（未执行）：**历史截图所示：本篇独立产品；复验直接使用产品877，不重复创建。 **风险与恢复：**停止重复指令，核对本设备MQTT参数、正式JSON数组格式、模型标识与订阅，恢复后先上报新状态。

2. 首次配置 · 示例：用JSON对象样例生成字段

**操作位置：*设备接入→采集字段→*从JSON样例生成字段 **操作步骤：**展开样例区域，填写下方对象样例，点击 解析并预览。

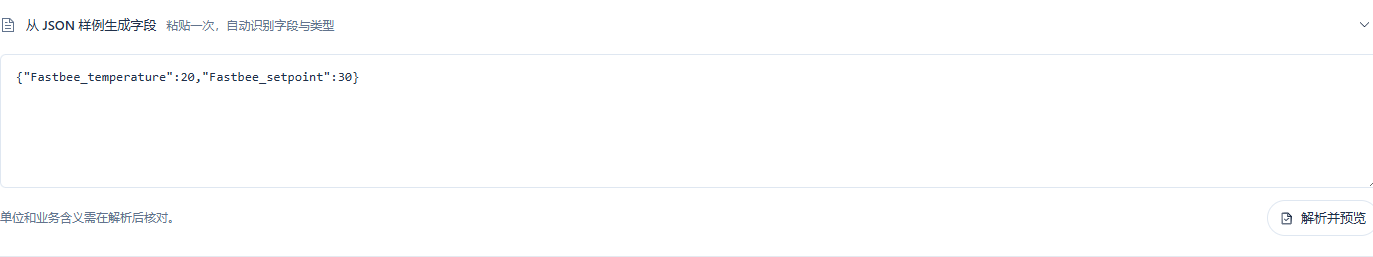

用JSON对象样例生成字段

补采重现实际对象样例路径，未重复创建产品或设备；正式设备上报改为裸数组。

截图重点说明

字段 / 控件	说明
向导JSON样例	先用对象样例提取两个模型；创建后把数据格式改为JSON数组，正式上报使用裸数组。必填 · 填写：`{"FastBee_temperature":20,"FastBee_setpoint":30}`

**预期结果（未执行）：**历史截图所示：补采重现实际对象样例路径，未重复创建产品或设备；正式设备上报改为裸数组。

3. 首次配置 · 示例：核对两个采集字段

**操作位置：*设备接入→*采集字段 **操作步骤：**核对 标识符、整数类型、℃与JSON路径。

核对两个采集字段

两个属性对应FastBee_temperature与FastBee_setpoint；本图为字段表独立补采。

截图重点说明

字段 / 控件	说明
字段、类型与路径	生成温度和设定两个整数属性。必填 · 填写：`FastBee_temperature／FastBee_setpoint；整数；℃`

**预期结果（未执行）：**历史截图所示：两个属性对应FastBee_temperature与FastBee_setpoint；本图为字段表独立补采。

4. 首次配置 · 示例：填写独立设备标识

**操作位置：*设备接入→*添加设备 操作步骤：填写本篇 设备标识 与设备名称，进入接入概况。

填写独立设备标识

设备编号FastBee_ArrayMQTT_Tutorial_01；后续MQTT身份和主题必须对应它。

截图重点说明

字段 / 控件	说明
设备标识	MQTT身份和主题均使用本设备编号。必填 · 填写：`FastBee_ArrayMQTT_Tutorial_01`
设备名称	平台和FMQX均使用清晰业务名定位。必填 · 填写：`FastBee_数组温控`

**预期结果（未执行）：**历史截图所示：设备编号FastBee_ArrayMQTT_Tutorial_01；后续MQTT身份和主题必须对应它。

5. 首次配置 · 示例：核对初始接入概况并创建

**操作位置：*设备接入→*接入概况 **操作步骤：**核对 1台设备、2个字段 后完成创建。

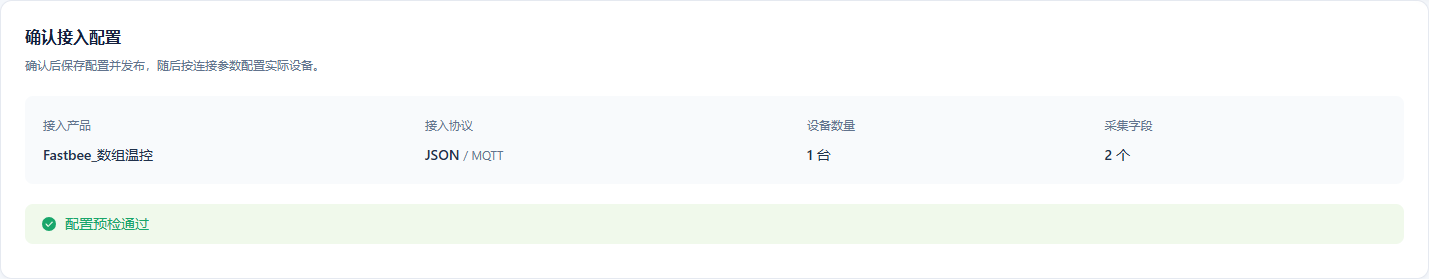

核对初始接入概况并创建

此阶段真实显示JSON/MQTT，尚不是正式JSON数组；创建后继续修改格式。

截图重点说明

字段 / 控件	说明
接入概况	向导初始为JSON/MQTT、一台设备、两个字段；下一步改正式格式。必填 · 填写：`1台、2字段；初始JSON/MQTT`

**预期结果（未执行）：**历史截图所示：此阶段真实显示JSON/MQTT，尚不是正式JSON数组；创建后继续修改格式。

6. 首次配置 · 示例：改为正式JSON数组与MQTT

**操作位置：*产品管理→数组温控→*产品信息 操作步骤：****数据格式选择 JSON 数组，传输协议选 MQTT，保存。

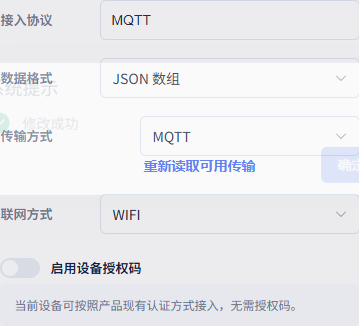

改为正式JSON数组与MQTT

正式协议JSON_ARRAY/MQTT；图片有保存后提示和灰背景，数据格式仍可读。

截图重点说明

字段 / 控件	说明
数据格式	本篇正式格式选择JSON数组，不能保留初始JSON对象格式。必填 · 填写：`JSON 数组`
传输协议	产品使用MQTT；FMQX导入文件的底层transport填写TCP。必填 · 填写：`MQTT`
联网方式	保持本篇实际WIFI设置；不是TCP/UDP传输选择。必填 · 填写：`WIFI`

**预期结果（未执行）：**历史截图所示：正式协议JSON_ARRAY/MQTT；图片有保存后提示和灰背景，数据格式仍可读。

7. 首次配置 · 示例：补齐可写设定与历史参数

**操作位置：*产品管理→功能定义→*设定温度 操作步骤：英文名称填Setpoint，取消 只读数据，开启 历史存储，点击修改。

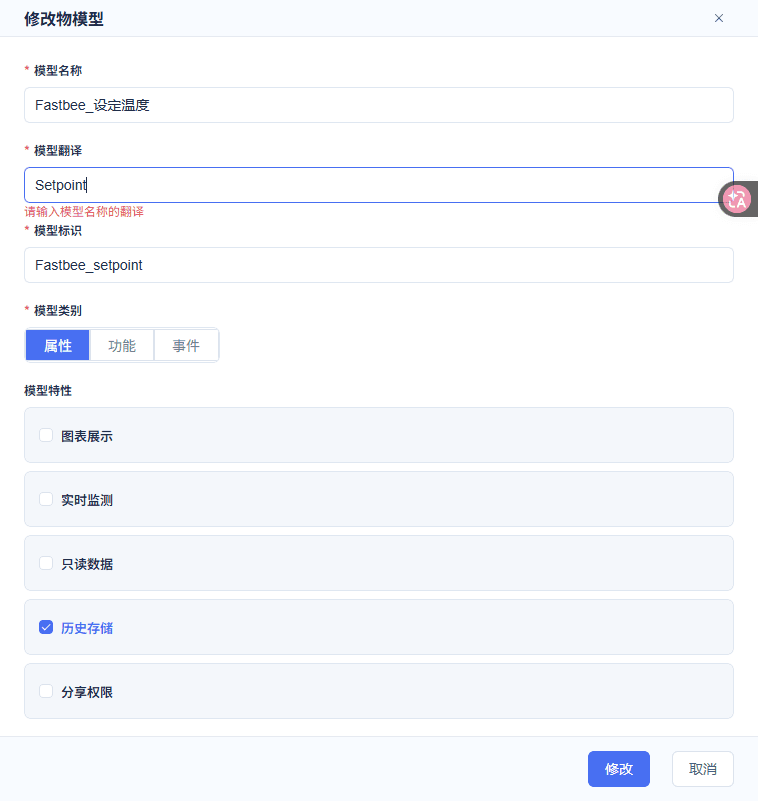

补齐可写设定与历史参数

设定16～35℃、步长1；本图旧必填提示尚在，表示补齐后待提交，不能当作保存成功图。最终保存由模型记录与下行验证。

截图重点说明

字段 / 控件	说明
模型翻译	填写必填英文名称再点击修改。必填 · 填写：`Temperature／Setpoint`
模型标识	必须与数组元素id逐字一致；id不是消息编号。必填 · 填写：`FastBee_temperature／FastBee_setpoint`
模型类别	读数和可写设定都采用属性。必填 · 填写：`属性`
只读数据	温度勾选，设定取消勾选以提供控制入口。必填 · 填写：`温度勾选；设定不勾选`
历史存储	两个属性都开启，记录后续独立状态上报。必填 · 填写：`勾选`
图表展示／实时监测	温度开启，设定关闭；保存后核对只读联动。必填 · 填写：`温度开启；设定关闭`
分享权限	在本租户内演示，不开放分享。必填 · 填写：`不勾选`
整数范围、单位与步长	温度-40～100℃；设定16～35℃；步长1。必填 · 填写：`温度-40～100；设定16～35；℃；1`
修改／取消	补齐必填后修改保存，取消不提交。必填 · 填写：`修改`

**预期结果（未执行）：**历史截图所示：设定16～35℃、步长1；本图旧必填提示尚在，表示补齐后待提交，不能当作保存成功图。最终保存由模型记录与下行验证。

8. 首次配置 · 示例：保存只读温度与范围

**操作位置：*产品管理→功能定义→*温度 **操作步骤：**填写Temperature，保持只读和历史，设置 -40～100℃、步长1，修改保存。

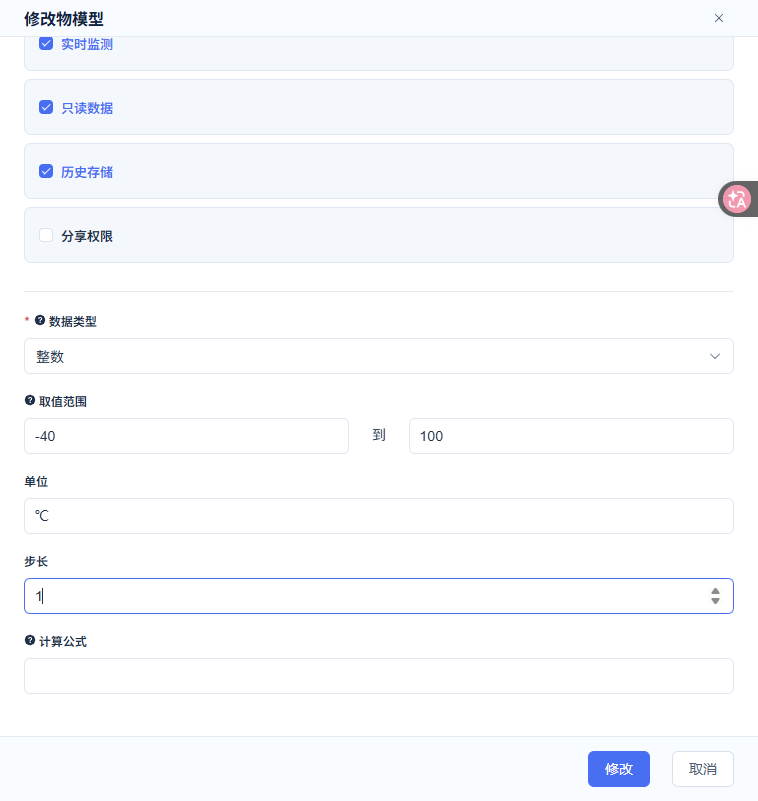

保存只读温度与范围

温度只读、历史开启、图表和实时监测开启；公式留空。

截图重点说明

字段 / 控件	说明
模型翻译	填写必填英文名称再点击修改。必填 · 填写：`Temperature／Setpoint`
只读数据	温度勾选，设定取消勾选以提供控制入口。必填 · 填写：`温度勾选；设定不勾选`
历史存储	两个属性都开启，记录后续独立状态上报。必填 · 填写：`勾选`
图表展示／实时监测	温度开启，设定关闭；保存后核对只读联动。必填 · 填写：`温度开启；设定关闭`
分享权限	在本租户内演示，不开放分享。必填 · 填写：`不勾选`
整数范围、单位与步长	温度-40～100℃；设定16～35℃；步长1。必填 · 填写：`温度-40～100；设定16～35；℃；1`
计算公式	本例直接使用整数，不进行公式转换。选填 · 填写：`留空`
修改／取消	补齐必填后修改保存，取消不提交。必填 · 填写：`修改`

**预期结果（未执行）：**历史截图所示：温度只读、历史开启、图表和实时监测开启；公式留空。

二、复用并核对设备会话

**首次导入配置模板（不含密码）**json

text

{

  "schemaVersion": 3,

  "groups": [

    {

      "id": "tutorial_array_mqtt_group",

      "name": "数组教程",

      "sortOrder": 54,

      "isSystem": false

    }

  ],

  "sessions": [

    {

      "id": "array_mqtt_tutorial",

      "groupId": "tutorial_array_mqtt_group",

      "name": "数组温控",

      "protocol": "MQTT",

      "transport": "TCP",

      "host": "127.0.0.1",

      "port": 1883,

      "mqttProtocolVersion": "3.1.1",

      "clientId": "S&demo-device&877&1",

      "username": "admin",

      "autoReconnect": false,

      "qos": 1,

      "subscriptions": [

        {

          "id": "platform_downlink",

          "topic": "/877/demo-device/function/get",

          "qos": 1,

          "active": true

        },

        {

          "id": "legacy_default",

          "topic": "S&demo-device&877&1/function/get",

          "qos": 1,

          "active": false

        }

      ],

      "jsonDevice": {

        "format": "JSON_ARRAY",

        "responseRoute": "/877/demo-device/property/post",

        "initialState": {

          "temperature": 29,

          "setpoint": 30

        }

      }

    }

  ]

}

本轮未重新导入；密码由授权人员在设备连接参数中获取并安全填写，不写入手册。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

9. 首次配置 · 示例：导入本篇会话

**操作位置：*FMQX网页版→配置文件→*导入配置 **操作步骤：**首次使用时打开导入入口选择配置文件；已有本篇会话时直接复用。

在FMQX网页版导入连接配置

protocol填写MQTT、transport填写TCP；首次导入后安全填写本设备Password并保存。

截图重点说明

字段 / 控件	说明
导入配置	导入下方不含密码的UTF-8 JSON。必填 · 填写：`数组教程／数组温控`

**预期结果（未执行）：**历史入口图用于说明位置；本次会话参数在下一步单独核对。 **风险与恢复：**停止重复发送，核对本篇设备身份、数据格式和目标地址；恢复连接后先独立上报当前状态，再决定是否重新控制。

10. 核对当前连接参数

**操作位置：*FMQX网页版→本篇会话→*连接配置 **操作步骤：**打开连接配置，核对名称、地址、端口和设备身份。

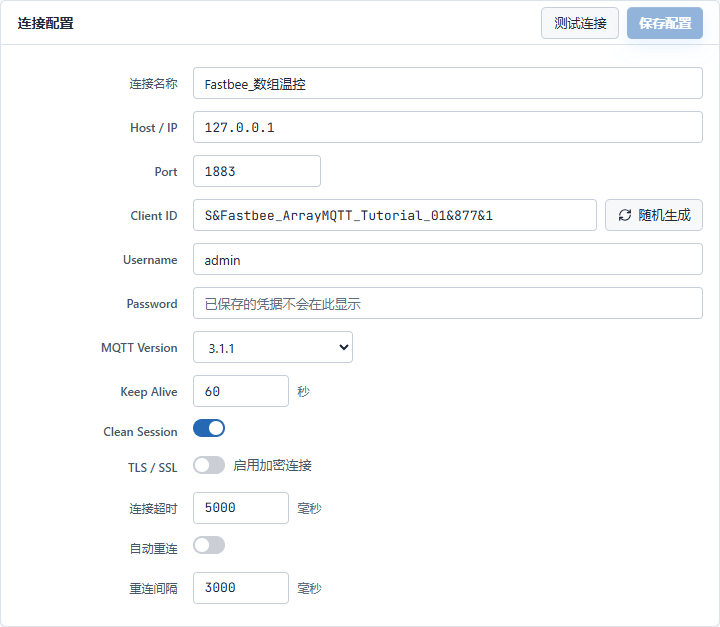

本篇保留会话的连接参数

截图重点说明

字段 / 控件	说明
连接名称	识别本篇保留会话。必填 · 填写：`按实施方案填写` · 示例：`FastBee_数组温控`
Host / IP	填写FMQ的MQTT入口，同机使用127.0.0.1。必填 · 填写：`按实施方案填写` · 示例：`127.0.0.1`
Port	本篇普通MQTT TCP监听端口。必填 · 填写：`按实施方案填写` · 示例：`1883`
Client ID	使用本设备固定连接身份，不随机替换。必填 · 填写：`按实施方案填写` · 示例：`S&FastBee_ArrayMQTT_Tutorial_01&877&1`
Username	从同一设备连接参数获取。必填 · 填写：`按实施方案填写` · 示例：`admin（以本设备参数为准）`
Password	首次导入后安全填写本设备密码并保存；不写入配置和手册。必填 · 填写：`按实施方案填写` · 示例：`本设备凭据，不回显`
MQTT Version	本篇已验证3.1.1。必填 · 填写：`按实施方案填写` · 示例：`3.1.1`
自动重连	关闭，按教程手动停止和恢复。必填 · 填写：`按实施方案填写` · 示例：`false`
会话名称	按本篇名称定位，避免串用其他会话。必填 · 填写：`FastBee_数组温控`
地址与端口	本轮本机FMQ入口，其他环境由管理员提供。必填 · 填写：`127.0.0.1:1883`
设备身份	必须对应本篇产品及设备。必填 · 填写：`S&FastBee_ArrayMQTT_Tutorial_01&877&1`

11. 核对现有下行订阅

**操作位置：*FMQX网页版→本篇会话→*订阅面板 操作步骤：展开订阅面板，逐条核对现有主题和QoS。

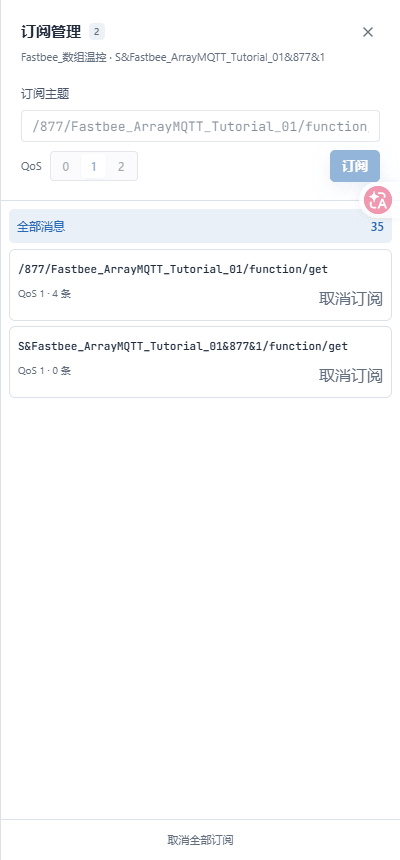

本篇设备下行订阅主题及QoS

截图重点说明

字段 / 控件	说明
下行订阅主题	正确下行主题启用。必填 · 填写：`按实施方案填写` · 示例：`/877/FastBee_ArrayMQTT_Tutorial_01/function/get`
错误默认主题	自动默认项保留但active=false；不把两个取消订阅按钮当作启用证明。必填 · 填写：`按实施方案填写` · 示例：`S&FastBee_ArrayMQTT_Tutorial_01&877&1/function/get；active=false`
QoS	上报和订阅配置1，实际下行收到的卡片显示0。必填 · 填写：`按实施方案填写` · 示例：`上报1；下行实收0`
平台下行主题	平台控制命令发往此主题。必填 · 填写：`/877/FastBee_ArrayMQTT_Tutorial_01/function/get`
旧默认主题	不把旧默认主题当作本篇平台下行入口。必填 · 填写：`S&FastBee_ArrayMQTT_Tutorial_01&877&1/function/get；停用`
订阅QoS	按现有列表核对。必填 · 填写：`1`

12. 连接本篇设备会话

**操作位置：*FMQX网页版→*本篇会话标题栏 **操作步骤：**点击连接并等待已连接。

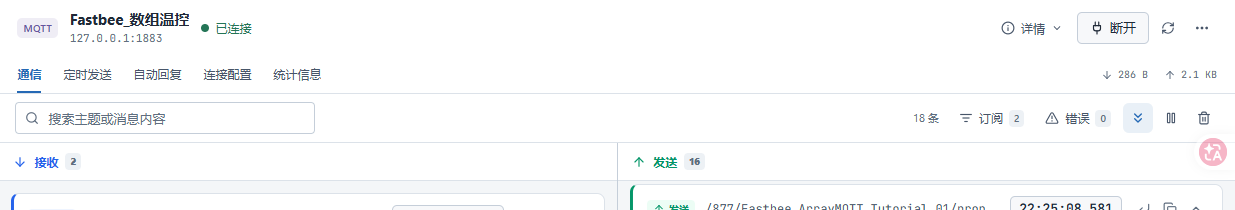

恢复本篇独立设备会话

截图重点说明

字段 / 控件	说明
会话	仅连接本篇保留会话。必填 · 填写：`FastBee_数组温控`

三、上报61到70十个样本

首条完整报文json

text

[

 {"id":"temperature","value":61},

 {"id":"setpoint","value":30}

]

随后只依次修改温度61到70，设定保持30；数组元素id保持不变。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

13. 准备第一条61／30样本

**操作位置：*FMQX网页版→本篇会话→*发送内容 **操作步骤：**在发送框填入本节第一条完整报文。

独立属性上报：61、30

截图重点说明

字段 / 控件	说明
首条报文	完整JSON不得省略顶层结构或设备身份。必填 · 填写：`[ {"id":"FastBee_temperature","value":61}, {"id":"FastBee_setpoint","value":30} ]`
上报主题	本设备属性和演示回复的上报入口。必填 · 填写：`/877/FastBee_ArrayMQTT_Tutorial_01/property/post`

14. 发送并核对十个温度样本

**操作位置：*FMQX网页版发送内容；平台设备详情→*运行状态 操作步骤：依次发送温度61到70、设定30的十条样本，完成后查看本篇设备当前值。

十个温度61至70上报后的实时值

截图重点说明

字段 / 控件	说明
当前值	来自设备独立属性上报，不能以待发滑块或回复代替。必填 · 填写：`按实施方案填写` · 示例：`32；最终34`
温度顺序	设定保持30；数组元素id固定为对应属性标识，仅按序修改温度value。必填 · 填写：`61、62、63、64、65、66、67、68、69、70`
样本时间	上海时间；复验时记录新窗口。必填 · 填写：`2026-10-15 23:20:24 ～ 2026-10-15 23:20:48`

当前值只能显示最后状态；十个样本是否完整还要结合后面的实际历史逐行核对。

四、下发32并独立上报

15. 下发目标32

**操作位置：*平台设备详情→运行状态→*设定 操作步骤：将设定目标调整为32，核对浮层后发送一次。

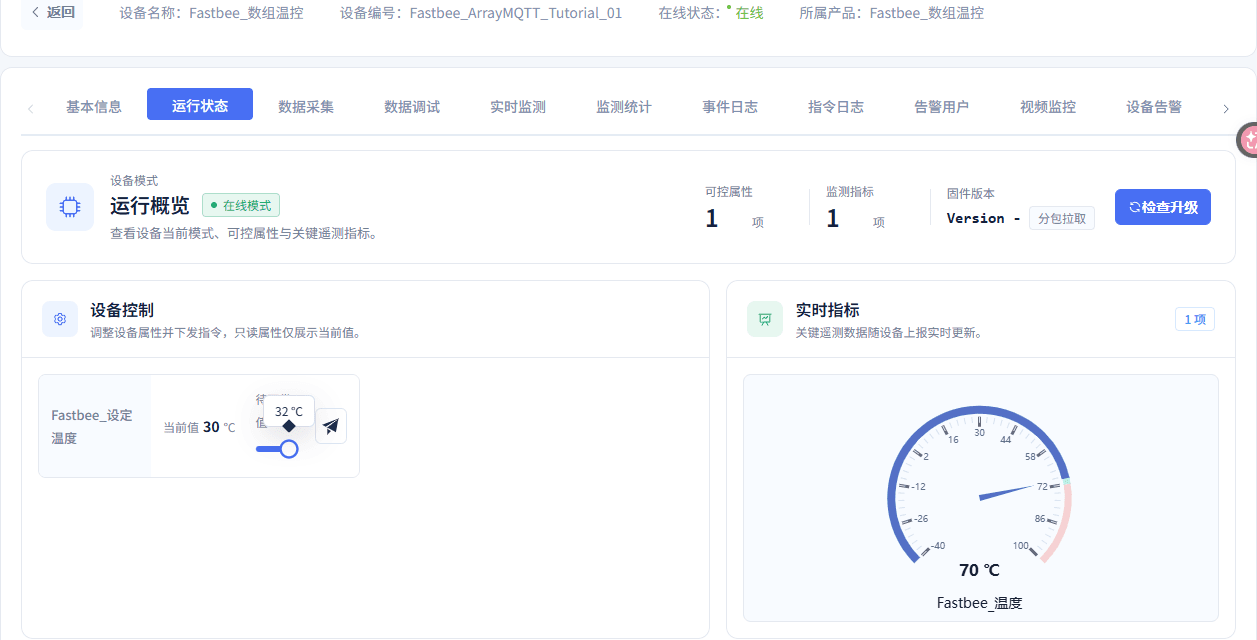

待下发设定32℃

截图重点说明

字段 / 控件	说明
待发目标	核对浮层，不把当前值当作待发目标。必填 · 填写：`32`

16. 核对32命令真实收到

**操作位置：*FMQX网页版→本篇会话→*接收记录 操作步骤：展开32命令，核对目标值、消息id和报文结构。

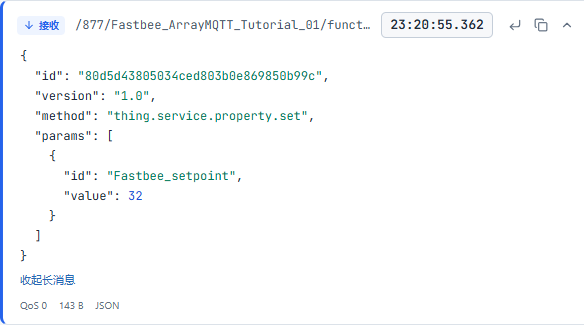

设备实收设定32

截图重点说明

字段 / 控件	说明
真实接收记录	核对正确主题、命令id和params数组中的目标值。必填 · 填写：`按实施方案填写` · 示例：`32／34；143字节`
本次命令id	后续演示回复必须对应同一id。必填 · 填写：`80d5d43805034ced803b0e869850b99c`
目标值	以设备接收报文为准。必填 · 填写：`32`

17. 核对32演示回复

**操作位置：*FMQX网页版→本篇会话→*发送记录 **操作步骤：**展开同id演示回复，核对成功码、目标值和执行计数。

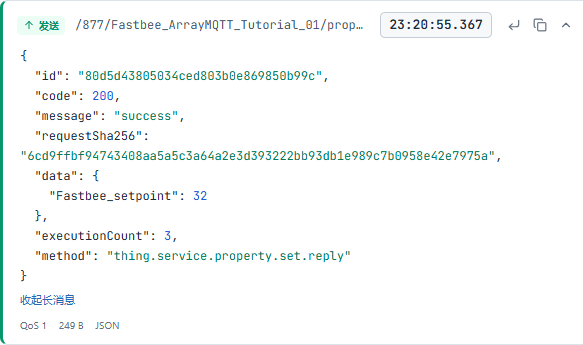

同编号应答，设定32，累计执行3次

截图重点说明

字段 / 控件	说明
演示自动回复	核对同id、code200、data、请求摘要及实际执行计数；每次增量1，不证明实物动作。必填 · 填写：`按实施方案填写` · 示例：`32：2→3；34：3→4`
执行计数	使用本轮实际基线，不能把累计值当作本次执行次数。必填 · 填写：`2 → 3`
命令id	与实收记录相同。必填 · 填写：`80d5d43805034ced803b0e869850b99c`

独立29／32属性上报json

text

[

 {"id":"temperature","value":29},

 {"id":"setpoint","value":32}

]

这是新的属性消息，与下行演示回复分别核对。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

18. 独立上报29／32

**操作位置：*FMQX网页版→本篇会话→*发送内容 **操作步骤：**填入本节独立属性报文并发送一次：温度29、设定32。

独立属性上报：29、32

截图重点说明

字段 / 控件	说明
独立属性报文	使用JSON数组属性上报结构；数组元素id固定为物模型标识，value填写本次实际状态。必填 · 填写：`[ {"id":"FastBee_temperature","value":29}, {"id":"FastBee_setpoint","value":32} ]`

19. 核对平台当前29／32

**操作位置：*平台设备详情→*运行状态 **操作步骤：**刷新并核对本篇设备温度和设定。

独立状态回报后平台当前32℃

截图重点说明

字段 / 控件	说明
当前值	来自设备独立属性上报，不能以待发滑块或回复代替。必填 · 填写：`按实施方案填写` · 示例：`32；最终34`
当前状态	不是待发送滑块目标。必填 · 填写：`温度29；设定32`

本轮执行计数由2增至3；累计值不代表本次多次执行。

五、停止恢复后验证34

20. 停止本轮会话

**操作位置：*FMQX网页版→*本篇会话标题栏 **操作步骤：**停止发送并断开本篇会话。

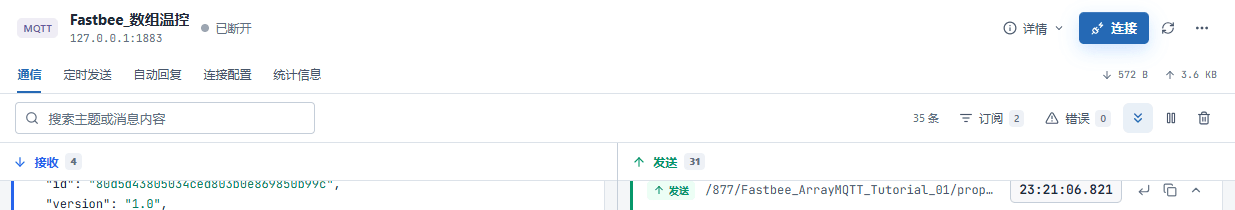

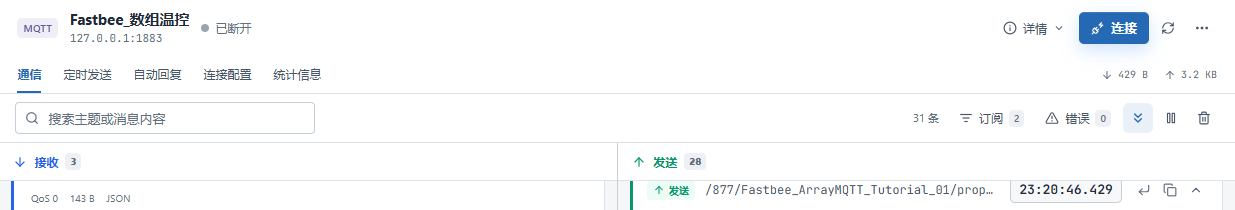

本篇会话已断开，配置和数据保留

截图重点说明

字段 / 控件	说明
资源保留	结束只停止发送并断开，保留产品、设备、模型、会话和历史。必填 · 填写：`按实施方案填写` · 示例：`最后29／34；已断开`

21. 恢复同一设备会话

**操作位置：*FMQX网页版→*本篇保留会话 **操作步骤：**重新连接本篇会话，等待已连接。

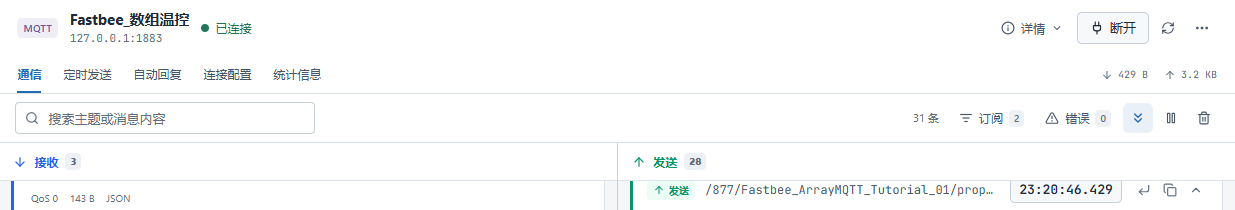

恢复本篇原身份连接

恢复后，复用上一节相同的29／32属性报文再独立发送一次，再继续下发34。本轮实际完成了这次状态上报；它不是重新执行32命令，因此历史中会出现第二条32。相同格式沿用前文说明，不新增一张重复内容图。

22. 下发恢复后的目标34

**操作位置：*平台设备详情→运行状态→*设定 操作步骤：将目标调整为34，核对浮层后发送一次。

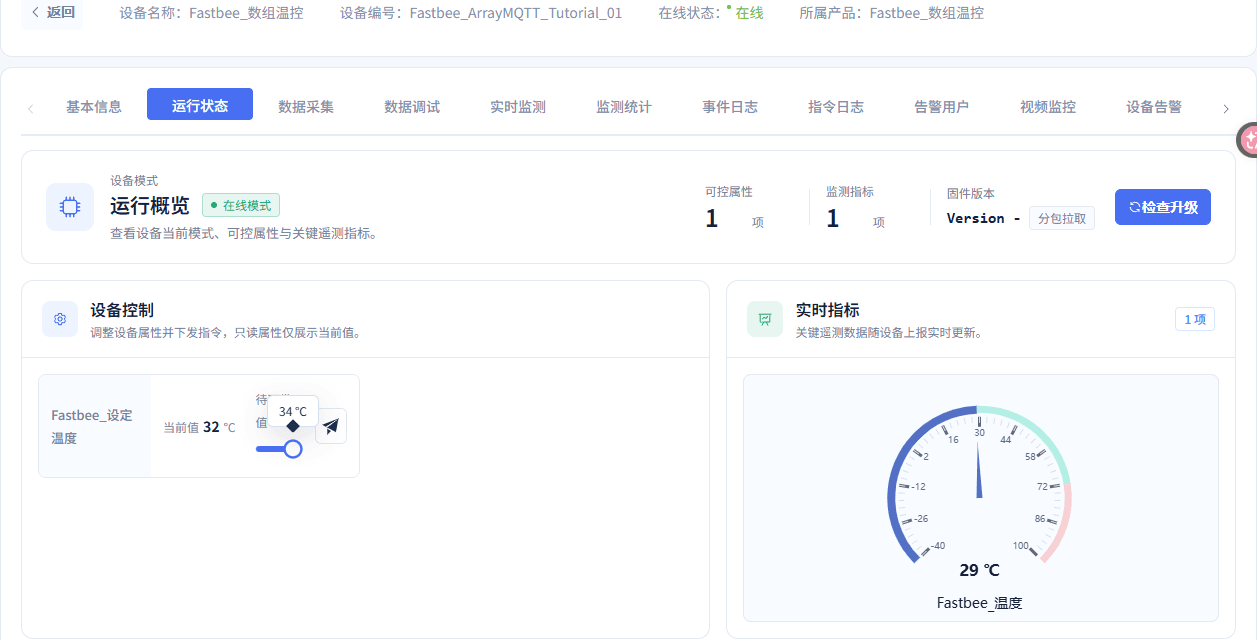

待下发设定34℃

截图重点说明

字段 / 控件	说明
待发目标	不要把当前值32写成待发目标。必填 · 填写：`34`

23. 核对34命令真实收到

**操作位置：*FMQX网页版→本篇会话→*接收记录 **操作步骤：**展开34命令并核对目标值和同次消息id。

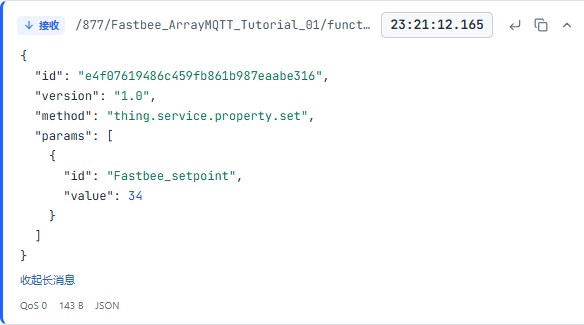

设备实收设定34

截图重点说明

字段 / 控件	说明
真实接收记录	核对正确主题、命令id和params数组中的目标值。必填 · 填写：`按实施方案填写` · 示例：`32／34；143字节`
本次命令id	后续演示回复使用同一id。必填 · 填写：`e4f07619486c459fb861b987eaabe316`

24. 核对34演示回复

**操作位置：*FMQX网页版→本篇会话→*发送记录 **操作步骤：**展开同id演示回复，核对成功码、目标值和执行计数。

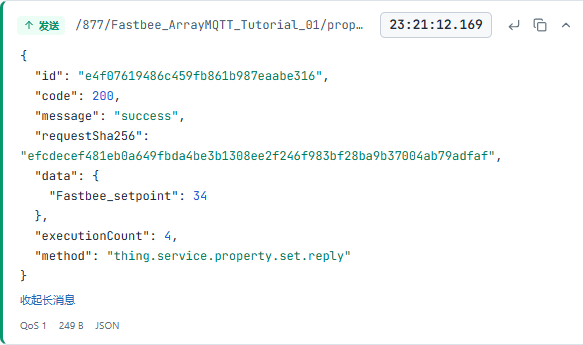

同编号应答，设定34，累计执行4次

截图重点说明

字段 / 控件	说明
演示自动回复	核对同id、code200、data、请求摘要及实际执行计数；每次增量1，不证明实物动作。必填 · 填写：`按实施方案填写` · 示例：`32：2→3；34：3→4`
执行计数	使用本轮实际基线，不能把累计值当作本次执行次数。必填 · 填写：`3 → 4`
命令id	与实收记录相同。必填 · 填写：`e4f07619486c459fb861b987eaabe316`

独立29／34属性上报json

text

[

 {"id":"temperature","value":29},

 {"id":"setpoint","value":34}

]

用新属性消息上报最终状态。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

25. 独立上报29／34

**操作位置：*FMQX网页版→本篇会话→*发送内容 **操作步骤：**填入本节独立属性报文并发送一次：温度29、设定34。

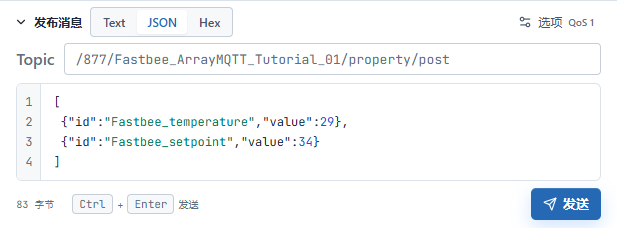

独立属性上报：29、34

截图重点说明

字段 / 控件	说明
独立属性报文	使用JSON数组属性上报结构；数组元素id固定为物模型标识，value填写本次实际状态。必填 · 填写：`[ {"id":"FastBee_temperature","value":29}, {"id":"FastBee_setpoint","value":34} ]`

26. 核对平台当前29／34

**操作位置：*平台设备详情→*运行状态 **操作步骤：**刷新并核对本篇设备温度和设定。

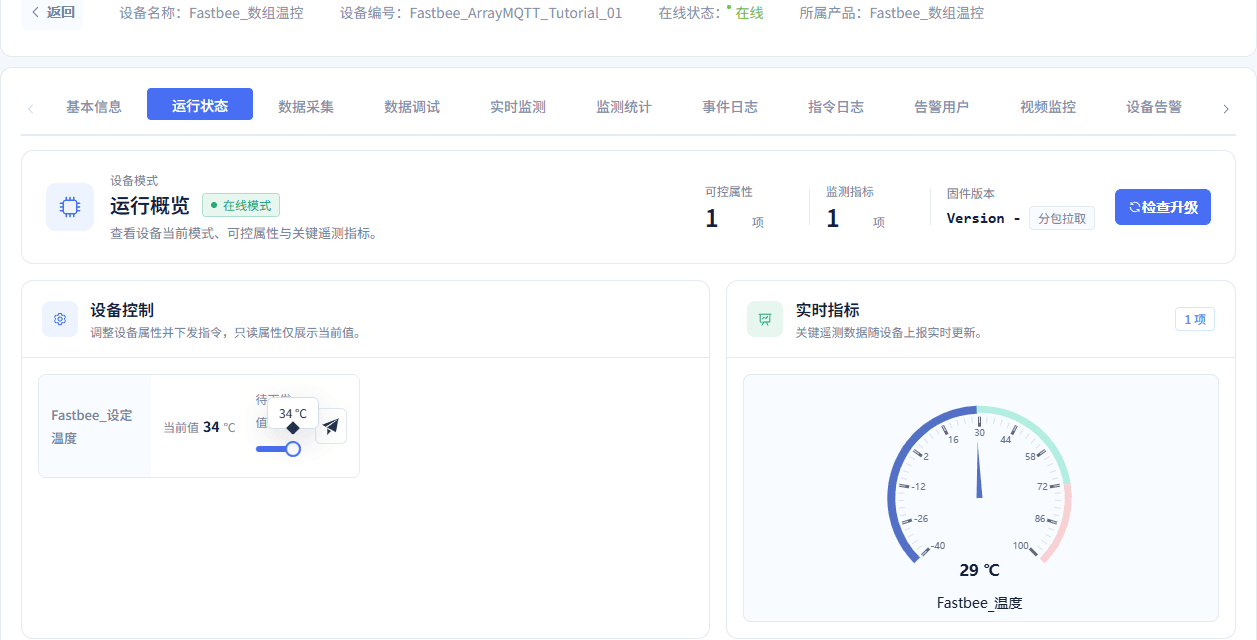

独立状态回报后平台当前34℃

截图重点说明

字段 / 控件	说明
当前值	来自设备独立属性上报，不能以待发滑块或回复代替。必填 · 填写：`按实施方案填写` · 示例：`32；最终34`
当前状态	不是待发送滑块目标。必填 · 填写：`温度29；设定34`

本轮34执行计数由3增至4，本次只增加1。

六、查询并刷新历史数据

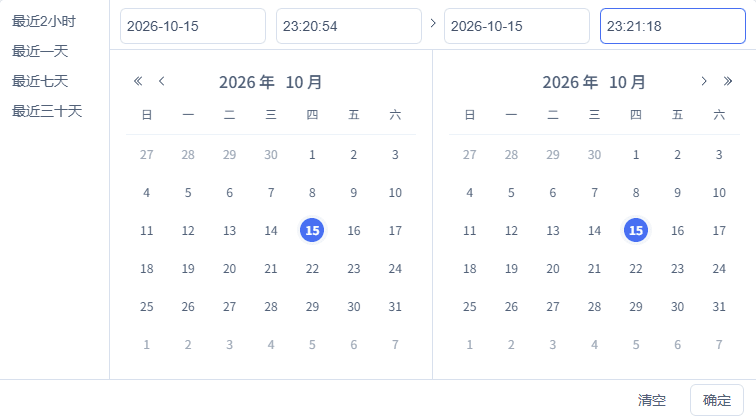

温度窗口：2026-10-15 23:20:24 ～ 2026-10-15 23:20:48。设定窗口：2026-10-15 23:20:54 ～ 2026-10-15 23:21:18。以下均为上海时间。

27. 设置温度完整查询时间

**操作位置：*数据中心→历史数据→*日期与起止时间 **操作步骤：**打开日期面板，填写温度完整起止时间并确认。

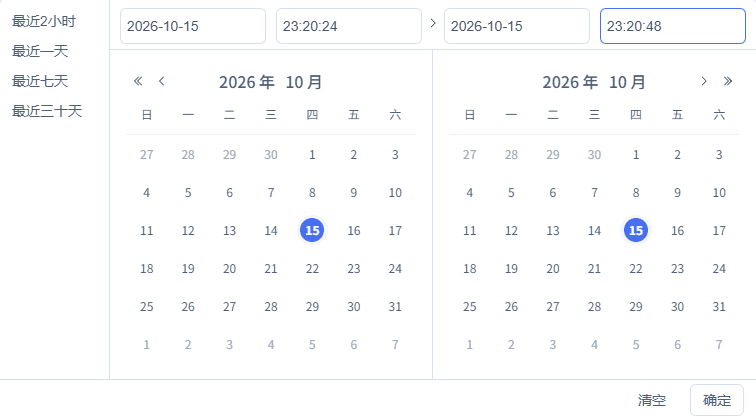

完整日期与起止时间：2026-10-15 23:20:24至2026-10-15 23:20:48

截图重点说明

字段 / 控件	说明
时间范围	填写本轮实际完整日期时间：温度2026-10-15 23:20:24 ～ 2026-10-15 23:20:48；设定2026-10-15 23:20:54 ～ 2026-10-15 23:21:18；其他复验须改用该次实际窗口。必填 · 填写：`按实施方案填写` · 示例：`温度2026-10-15 23:20:24 ～ 2026-10-15 23:20:48；设定2026-10-15 23:20:54 ～ 2026-10-15 23:21:18`
完整起止时间	再次复验应使用该次实际发送窗口。必填 · 填写：`2026-10-15 23:20:24 ～ 2026-10-15 23:20:48`

28. 选择本设备与温度字段

**操作位置：*数据中心→历史数据→*筛选条件 **操作步骤：**选择FastBee_数组温控的温度字段并查询。

核对本篇设备、属性和时间范围后查询

截图重点说明

字段 / 控件	说明
设备与属性	选择本篇数组温控和温度或设定温度。必填 · 填写：`按实施方案填写` · 示例：`FastBee_数组温控／温度、设定温度`
设备与字段	设备身份与本篇会话一致。必填 · 填写：`FastBee_数组温控；温度`

29. 刷新温度查询

**操作位置：*数据中心→历史数据→*刷新 **操作步骤：**点击刷新并等待加载完成；若筛选条件被清空，恢复同一设备、字段及完整窗口后重查。

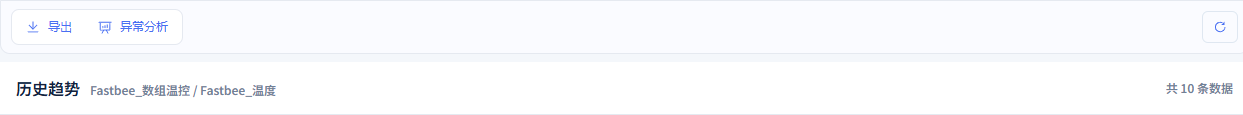

刷新并重新查询本篇历史

30. 核对温度历史结果

**操作位置：*数据中心→历史数据→*结果表格 **操作步骤：**读取刷新后的温度历史结果并逐行核对。

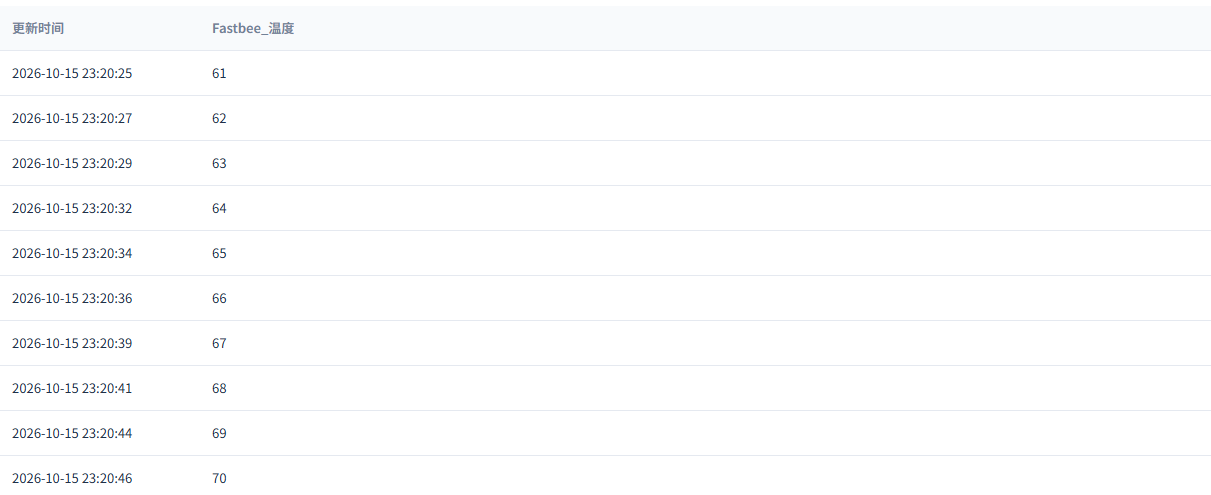

刷新后核对本篇实际历史记录

截图重点说明

字段 / 控件	说明
设备与属性	选择本篇数组温控和温度或设定温度。必填 · 填写：`按实施方案填写` · 示例：`FastBee_数组温控／温度、设定温度`
结果顺序	以本轮窗口内的实际表格为准。必填 · 填写：`61、62、63、64、65、66、67、68、69、70`

31. 设置设定完整查询时间

**操作位置：*数据中心→历史数据→*日期与起止时间 **操作步骤：**打开日期面板，填写设定完整起止时间并确认。

完整日期与起止时间：2026-10-15 23:20:54至2026-10-15 23:21:18

截图重点说明

字段 / 控件	说明
时间范围	填写本轮实际完整日期时间：温度2026-10-15 23:20:24 ～ 2026-10-15 23:20:48；设定2026-10-15 23:20:54 ～ 2026-10-15 23:21:18；其他复验须改用该次实际窗口。必填 · 填写：`按实施方案填写` · 示例：`温度2026-10-15 23:20:24 ～ 2026-10-15 23:20:48；设定2026-10-15 23:20:54 ～ 2026-10-15 23:21:18`
完整起止时间	再次复验应使用该次实际发送窗口。必填 · 填写：`2026-10-15 23:20:54 ～ 2026-10-15 23:21:18`

32. 选择本设备与设定字段

**操作位置：*数据中心→历史数据→*筛选条件 **操作步骤：**选择FastBee_数组温控的设定字段并查询。

核对本篇设备、属性和时间范围后查询

截图重点说明

字段 / 控件	说明
设备与属性	选择本篇数组温控和温度或设定温度。必填 · 填写：`按实施方案填写` · 示例：`FastBee_数组温控／温度、设定温度`
设备与字段	设备身份与本篇会话一致。必填 · 填写：`FastBee_数组温控；设定`

33. 刷新设定查询

**操作位置：*数据中心→历史数据→*刷新 **操作步骤：**点击刷新并等待加载完成；若筛选条件被清空，恢复同一设备、字段及完整窗口后重查。

刷新并重新查询本篇历史

34. 核对设定历史结果

**操作位置：*数据中心→历史数据→*结果表格 **操作步骤：**读取刷新后的设定历史结果并逐行核对。

刷新后核对本篇实际历史记录

截图重点说明

字段 / 控件	说明
设备与属性	选择本篇数组温控和温度或设定温度。必填 · 填写：`按实施方案填写` · 示例：`FastBee_数组温控／温度、设定温度`
结果顺序	以本轮窗口内的实际表格为准。必填 · 填写：`32、32、34`

设定历史三条依次是首次32控制后的状态、恢复后的32状态、34控制后的状态。三条都是独立属性历史；演示回复不能代替它们。

七、结束并保留本篇资源

35. 结束收发并保留资源

**操作位置：*FMQX网页版→*本篇会话 **操作步骤：**结束发送并断开会话。

本篇会话已断开，配置和数据保留

截图重点说明

字段 / 控件	说明
资源保留	结束只停止发送并断开，保留产品、设备、模型、会话和历史。必填 · 填写：`按实施方案填写` · 示例：`最后29／34；已断开`

再次复验记录新的发送时间，数组元素id仍使用固定属性标识，按实际执行次数基线判断每次增量，不重复沿用旧结论。

八、收发后的发布同步补验

以下四步发生在上述收发之后，用于核对当前发布、页面自动更新、节点应用与手动刷新。新快照后的设备收发和历史闭环尚待重新验证。

36. 收发后补验：确认发布产品

**操作位置：*产品管理→本篇产品→*发布确认 **操作步骤：**确认当前产品后点击确定发布。

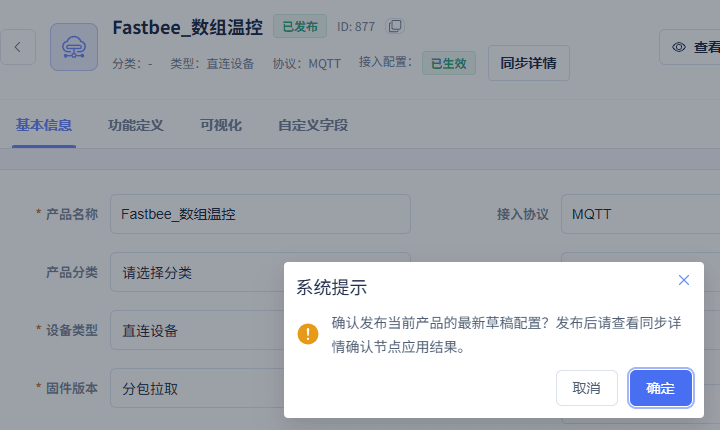

确认本篇产品发布，产品ID 877

原截图保留本篇产品名称、ID和完整发布确认框。

截图重点说明

字段 / 控件	说明
当前产品	只操作本篇独立产品。必填 · 填写：`FastBee_数组温控；877`

37. 观察同步摘要自动更新

**操作位置：*产品详情→产品摘要→*接入配置同步 **操作步骤：**保持当前页面，等待同步摘要更新。

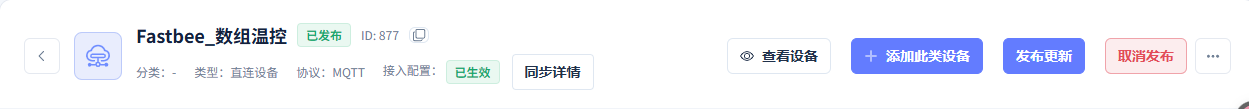

本篇产品接入配置已生效

截图重点说明

字段 / 控件	说明
接入配置同步	本轮收发后的当前发布回执；不能作为前面十样本的快照来源。必填 · 填写：`按实施方案填写` · 示例：`APPLIED；成功1、失败0；快照1986`

38. 展开当前节点应用回执

**操作位置：*产品详情→*同步详情 **操作步骤：**打开同步详情，核对本篇产品身份、节点结果和生效时间。

本篇产品与接入节点应用回执

截图重点说明

字段 / 控件	说明
接入配置同步	本轮收发后的当前发布回执；不能作为前面十样本的快照来源。必填 · 填写：`按实施方案填写` · 示例：`APPLIED；成功1、失败0；快照1986`
当前快照	只证明这次发布同步；不把之前收发归入这个快照。必填 · 填写：`1986`

39. 手动刷新当前同步状态

**操作位置：*产品详情→同步详情→*刷新状态 操作步骤：点击刷新状态，等待本次检查完成。

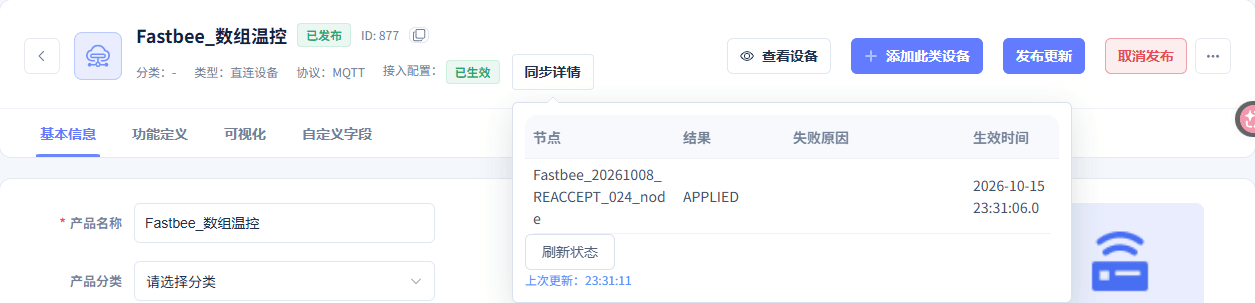

手动刷新当前节点应用回执

字段与参数参考

设备接入向导

字段 / 控件	填写说明
接入来源	为本篇新建独立产品；复验不重复创建。必填 · 填写：`新建产品`已有产品：使用已有型号；使用已有型号。新建产品：创建本篇独立型号；创建本篇独立型号。复制产品：复制现有配置；复制现有配置。使用模板：从模板开始；从模板开始。
产品名称	给这类温控设备取简洁业务名。必填 · 填写：`FastBee_数组温控`
向导JSON样例	先用对象样例提取两个模型；创建后把数据格式改为JSON数组，正式上报使用裸数组。必填 · 填写：`{"FastBee_temperature":20,"FastBee_setpoint":30}`
字段、类型与路径	生成温度和设定两个整数属性。必填 · 填写：`FastBee_temperature／FastBee_setpoint；整数；℃`
设备标识	MQTT身份和主题均使用本设备编号。必填 · 填写：`FastBee_ArrayMQTT_Tutorial_01`
设备名称	平台和FMQX均使用清晰业务名定位。必填 · 填写：`FastBee_数组温控`
接入概况	向导初始为JSON/MQTT、一台设备、两个字段；下一步改正式格式。必填 · 填写：`1台、2字段；初始JSON/MQTT`

协议与发布生效

字段 / 控件	填写说明
数据格式	本篇正式格式选择JSON数组，不能保留初始JSON对象格式。必填 · 填写：`JSON 数组` 修改后须发布。Alink JSON：Alink结构，另篇验证；Alink结构，另篇验证。JSON：向导初始对象格式，不是本篇正式格式；向导初始对象格式，不是本篇正式格式。7E：注册与心跳补充场景，本篇不选；注册与心跳补充场景，本篇不选。JSON 数组：本篇已验证的裸数组id/value格式；本篇已验证的裸数组id/value格式。OPC UA：OPC UA连接场景，本篇不选；OPC UA连接场景，本篇不选。IEC 60870-5-104：IEC104行业协议，本篇不选；IEC104行业协议，本篇不选。IEC 60870-5-103：IEC103行业协议，本篇不选；IEC103行业协议，本篇不选。JT808 2013：车辆终端协议，本篇不选；车辆终端协议，本篇不选。DL/T645 1997：1997电表协议，本篇不选；1997电表协议，本篇不选。DL/T645 2007：2007电表协议，本篇不选；2007电表协议，本篇不选。Modbus TCP：TCP寄存器场景，本篇不选；TCP寄存器场景，本篇不选。Modbus RTU：RTU透传场景，本篇不选；RTU透传场景，本篇不选。Modbus TCP over RTU：TCP-over-RTU场景，本篇不选；TCP-over-RTU场景，本篇不选。Modbus JSON HP：其他专用配置，本篇不选；其他专用配置，本篇不选。JSON 网关：网关设备配置，本篇不选；网关设备配置，本篇不选。
传输协议	产品使用MQTT；FMQX导入文件的底层transport填写TCP。必填 · 填写：`MQTT` 修改后须发布。MQTT：本篇通过MQTT身份和主题收发；本篇通过MQTT身份和主题收发。TCP：独立TCP教程，不用MQTT主题；独立TCP教程，不用MQTT主题。UDP：独立UDP教程，每数据报携带身份；独立UDP教程，每数据报携带身份。
联网方式	保持本篇实际WIFI设置；不是TCP/UDP传输选择。必填 · 填写：`WIFI` 修改后须发布。WIFI：本篇保存的联网方式；本篇保存的联网方式。蜂窝(2G/3G/4G/5G)：按实物蜂窝接入选择，本篇不选；按实物蜂窝接入选择，本篇不选。以太网：按实物有线联网选择，本篇不选；按实物有线联网选择，本篇不选。其他：无法归入现有联网方式时按实际选择，本篇不选；无法归入现有联网方式时按实际选择，本篇不选。NB-IoT：按实物窄带蜂窝接入选择，本篇不选；按实物窄带蜂窝接入选择，本篇不选。
发布产品	修改已发布产品前取消发布；保存后重新发布。修改后须发布。
接入配置同步	本轮收发后的当前发布回执；不能作为前面十样本的快照来源。必填 · 填写：`APPLIED；成功1、失败0；快照1986` 修改后须发布。
刷新状态	重新读取当前同步摘要与节点回执，更新检查时间。修改后须发布。

功能定义

字段 / 控件	填写说明
模型翻译	填写必填英文名称再点击修改。必填 · 填写：`Temperature／Setpoint` 修改后须发布。
模型标识	必须与数组元素id逐字一致；id不是消息编号。必填 · 填写：`FastBee_temperature／FastBee_setpoint` 修改后须发布。
模型类别	读数和可写设定都采用属性。必填 · 填写：`属性` 修改后须发布。属性：保存读数和设定；保存读数和设定。功能：本篇未采用；本篇未采用。事件：本篇未采用；本篇未采用。
只读数据	温度勾选，设定取消勾选以提供控制入口。必填 · 填写：`温度勾选；设定不勾选` 修改后须发布。勾选：只展示上报读数；只展示上报读数。不勾选：允许按权限下发设定；允许按权限下发设定。
历史存储	两个属性都开启，记录后续独立状态上报。必填 · 填写：`勾选` 修改后须发布。勾选：保存后续历史；保存后续历史。不勾选：无法按本篇核对后续历史；无法按本篇核对后续历史。
图表展示／实时监测	温度开启，设定关闭；保存后核对只读联动。必填 · 填写：`温度开启；设定关闭` 修改后须发布。勾选：温度采用的显示；温度采用的显示。不勾选：设定采用的显示；设定采用的显示。
分享权限	在本租户内演示，不开放分享。必填 · 填写：`不勾选` 修改后须发布。勾选：按租户策略决定分享；按租户策略决定分享。不勾选：保持本篇范围；保持本篇范围。
整数范围、单位与步长	温度-40～100℃；设定16～35℃；步长1。必填 · 填写：`温度-40～100；设定16～35；℃；1` 修改后须发布。
计算公式	本例直接使用整数，不进行公式转换。选填 · 填写：`留空` 修改后须发布。
修改／取消	补齐必填后修改保存，取消不提交。修改后须发布。

FMQX网页版MQTT连接

字段 / 控件	填写说明
导入配置	导入下方不含密码的UTF-8 JSON。修改后须重连。
MQTT／TCP连接	protocol为MQTT，transport为TCP；首次把transport写MQTT会被导入拒绝。必填 · 填写：`protocol=MQTT；transport=TCP` 修改后须重连。
连接名称	识别本篇保留会话。必填 · 填写：`FastBee_数组温控` 修改后须重连。
Host / IP	填写FMQ的MQTT入口，同机使用127.0.0.1。必填 · 填写：`127.0.0.1` 修改后须重连。
Port	本篇普通MQTT TCP监听端口。必填 · 填写：`1883` 修改后须重连。
Client ID	使用本设备固定连接身份，不随机替换。必填 · 填写：`S&FastBee_ArrayMQTT_Tutorial_01&877&1` 修改后须重连。
Username	从同一设备连接参数获取。必填 · 填写：`admin（以本设备参数为准）` 修改后须重连。
Password	首次导入后安全填写本设备密码并保存；不写入配置和手册。必填 · 填写：`本设备凭据，不回显` 修改后须重连。
MQTT Version	本篇已验证3.1.1。必填 · 填写：`3.1.1` 修改后须重连。3.1：本篇未验证；本篇未验证。3.1.1：本篇已验证；本篇已验证。5.0：本篇未验证；本篇未验证。
自动重连	关闭，按教程手动停止和恢复。必填 · 填写：`false` 修改后须重连。false：手工连接和恢复；手工连接和恢复。true：自动恢复需另行验证；自动恢复需另行验证。
JSON演示设备	格式JSON_ARRAY；初始29/30，回复路由为本设备property/post。必填 · 填写：`JSON_ARRAY；温度29、设定30` 修改后须重连。
连接／断开	确认真实状态再收发；保留会话不删除。修改后须重连。

数组上报、订阅与回复

字段 / 控件	填写说明
下行订阅主题	正确下行主题启用。必填 · 填写：`/877/FastBee_ArrayMQTT_Tutorial_01/function/get` 修改后须重连。
错误默认主题	自动默认项保留但active=false；不把两个取消订阅按钮当作启用证明。必填 · 填写：`S&FastBee_ArrayMQTT_Tutorial_01&877&1/function/get；active=false` 修改后须重连。
上报与演示回复主题	数组属性与演示回复对象均发布到本设备上报主题。必填 · 填写：`/877/FastBee_ArrayMQTT_Tutorial_01/property/post` 修改后须重连。
QoS	上报和订阅配置1，实际下行收到的卡片显示0。必填 · 填写：`上报1；下行实收0` 修改后须重连。0：本篇实际下行显示值；本篇实际下行显示值。1：本篇上报及订阅配置；本篇上报及订阅配置。2：本篇未验证；本篇未验证。
数组元素id	固定物模型标识，不是可随意更换的消息编号。必填 · 填写：`FastBee_temperature／FastBee_setpoint` 修改后须重连。
数组元素value	当前十样本温度61～70、初始设定30；后续独立状态按对应步骤填写。必填 · 填写：`温度61～70；设定30／32／34` 修改后须重连。
发布消息／发送	完整UTF-8 JSON，准备后每条发送一次并逐条核对。修改后须重连。
真实接收记录	核对正确主题、命令id和params数组中的目标值。必填 · 填写：`32／34；143字节` 修改后须重连。
演示自动回复	核对同id、code200、data、请求摘要及实际执行计数；每次增量1，不证明实物动作。必填 · 填写：`32：2→3；34：3→4` 修改后须重连。

设备运行状态

字段 / 控件	填写说明
设定滑块／发送	在模型16～35℃范围内选择目标后发送。
当前值	来自设备独立属性上报，不能以待发滑块或回复代替。必填 · 填写：`32；最终34`

历史数据

字段 / 控件	填写说明
设备与属性	选择本篇数组温控和温度或设定温度。必填 · 填写：`FastBee_数组温控／温度、设定温度`
时间范围	填写本轮实际完整日期时间：温度2026-10-15 23:20:24 ～ 2026-10-15 23:20:48；设定2026-10-15 23:20:54 ～ 2026-10-15 23:21:18；其他复验须改用该次实际窗口。必填 · 填写：`温度2026-10-15 23:20:24 ～ 2026-10-15 23:20:48；设定2026-10-15 23:20:54 ～ 2026-10-15 23:21:18`
高级筛选／查询／刷新	选择字段查询；刷新后重选相同条件，等加载结束。

停止与恢复

字段 / 控件	填写说明
资源保留	结束只停止发送并断开，保留产品、设备、模型、会话和历史。必填 · 填写：`最后29／34；已断开`

遇到问题时先查哪里

看到什么现象	可能原因	先检查哪里	如何恢复
连接失败	设备身份、端点或授权参数不匹配	先核对本篇会话的名称、地址、端口和平台设备身份	修正授权配置后重新连接；本轮未做连接故障注入验证
平台已提交但设备没有实收	下行路由或设备连接不匹配	核对本设备function/get订阅、主题和当前连接	停止重复控制，先定位路由，再用新命令复验
回复成功但当前值没有更新	演示回复与属性状态是两个不同消息	核对独立属性上报及该设备的当前值	先独立上报实际状态，不把待发目标当作当前值
历史条数不符	设备、字段或查询时间不对应本轮	展开完整日期面板，恢复同一设备与字段后刷新	按实际窗口逐行核对；不要用旧数据凑足样本
同步状态需要再确认	当前查看时间早于新回执	核对当前产品及快照，点击刷新状态	读取失败时稍后重试；本轮浏览器未注入该故障，仅组件测试覆盖恢复路径

JSON 数组与 MQTT 温控接入 ​

开始前先了解 ​

复制模板前先替换这些参数 ​

一、首次创建与配置示例 ​

1. 首次配置 · 示例：创建数组温控产品 ​

截图重点说明 ​

2. 首次配置 · 示例：用JSON对象样例生成字段 ​

截图重点说明 ​

3. 首次配置 · 示例：核对两个采集字段 ​

截图重点说明 ​

4. 首次配置 · 示例：填写独立设备标识 ​

截图重点说明 ​

5. 首次配置 · 示例：核对初始接入概况并创建 ​

截图重点说明 ​

6. 首次配置 · 示例：改为正式JSON数组与MQTT ​

截图重点说明 ​

7. 首次配置 · 示例：补齐可写设定与历史参数 ​

截图重点说明 ​

8. 首次配置 · 示例：保存只读温度与范围 ​

截图重点说明 ​

二、复用并核对设备会话 ​

9. 首次配置 · 示例：导入本篇会话 ​

截图重点说明 ​

10. 核对当前连接参数 ​

截图重点说明 ​

11. 核对现有下行订阅 ​

截图重点说明 ​

12. 连接本篇设备会话 ​

截图重点说明 ​

三、上报61到70十个样本 ​

13. 准备第一条61／30样本 ​

截图重点说明 ​

14. 发送并核对十个温度样本 ​

截图重点说明 ​

四、下发32并独立上报 ​

15. 下发目标32 ​

截图重点说明 ​

16. 核对32命令真实收到 ​

截图重点说明 ​

17. 核对32演示回复 ​

截图重点说明 ​

18. 独立上报29／32 ​

截图重点说明 ​

19. 核对平台当前29／32 ​

截图重点说明 ​

五、停止恢复后验证34 ​

20. 停止本轮会话 ​

截图重点说明 ​

21. 恢复同一设备会话 ​

22. 下发恢复后的目标34 ​

截图重点说明 ​

23. 核对34命令真实收到 ​

截图重点说明 ​

24. 核对34演示回复 ​

截图重点说明 ​

25. 独立上报29／34 ​

截图重点说明 ​

26. 核对平台当前29／34 ​

截图重点说明 ​

六、查询并刷新历史数据 ​

27. 设置温度完整查询时间 ​

截图重点说明 ​

28. 选择本设备与温度字段 ​

截图重点说明 ​

29. 刷新温度查询 ​

30. 核对温度历史结果 ​

截图重点说明 ​

31. 设置设定完整查询时间 ​

截图重点说明 ​

32. 选择本设备与设定字段 ​

截图重点说明 ​

33. 刷新设定查询 ​

34. 核对设定历史结果 ​

截图重点说明 ​

七、结束并保留本篇资源 ​

35. 结束收发并保留资源 ​

截图重点说明 ​

八、收发后的发布同步补验 ​

36. 收发后补验：确认发布产品 ​

截图重点说明 ​

JSON 数组与 MQTT 温控接入

开始前先了解

复制模板前先替换这些参数

一、首次创建与配置示例

1. 首次配置 · 示例：创建数组温控产品

截图重点说明

2. 首次配置 · 示例：用JSON对象样例生成字段

截图重点说明

3. 首次配置 · 示例：核对两个采集字段

截图重点说明

4. 首次配置 · 示例：填写独立设备标识

截图重点说明

5. 首次配置 · 示例：核对初始接入概况并创建

截图重点说明

6. 首次配置 · 示例：改为正式JSON数组与MQTT

截图重点说明

7. 首次配置 · 示例：补齐可写设定与历史参数

截图重点说明

8. 首次配置 · 示例：保存只读温度与范围

截图重点说明

二、复用并核对设备会话

9. 首次配置 · 示例：导入本篇会话

截图重点说明

10. 核对当前连接参数

截图重点说明

11. 核对现有下行订阅

截图重点说明

12. 连接本篇设备会话

截图重点说明

三、上报61到70十个样本

13. 准备第一条61／30样本

截图重点说明

14. 发送并核对十个温度样本

截图重点说明

四、下发32并独立上报

15. 下发目标32

截图重点说明

16. 核对32命令真实收到

截图重点说明

17. 核对32演示回复

截图重点说明

18. 独立上报29／32

截图重点说明

19. 核对平台当前29／32

截图重点说明

五、停止恢复后验证34

20. 停止本轮会话

截图重点说明

21. 恢复同一设备会话

22. 下发恢复后的目标34

截图重点说明

23. 核对34命令真实收到

截图重点说明

24. 核对34演示回复

截图重点说明

25. 独立上报29／34

截图重点说明

26. 核对平台当前29／34

截图重点说明

六、查询并刷新历史数据

27. 设置温度完整查询时间

截图重点说明

28. 选择本设备与温度字段

截图重点说明

29. 刷新温度查询

30. 核对温度历史结果

截图重点说明

31. 设置设定完整查询时间

截图重点说明

32. 选择本设备与设定字段

截图重点说明

33. 刷新设定查询

34. 核对设定历史结果

截图重点说明

七、结束并保留本篇资源

35. 结束收发并保留资源

截图重点说明

八、收发后的发布同步补验

36. 收发后补验：确认发布产品

截图重点说明
