JSON 与 TCP 温控器接入

本文依据已有操作手册整理为线上操作参考。原文标为预期或未执行的操作，仍须按实际环境验证。

上报温度、远程调温、核对历史与恢复，并保留数据供复验。

**开始前准备：**已登录平台，具备产品、设备、物模型、发布、控制与历史查询权限；本地应用、单节点FMQ与FMQX网页版可用，管理员已提供TCP入口

开始前先了解

首次接入按配置章节操作；已有相同产品和设备时复用保留配置，从上报与收发验证开始。配置图与恢复示例保留原操作时点，当前复验另行核对。

本篇用一台温控终端，演示JSON格式经TCP接入：建产品、上报温度、接收调温、执行后回报、查看实时与历史，并验证断开后的恢复。适合能够主动连接TCP服务器、按约定发送JSON对象的设备。

平台负责产品、设备和历史展示；FMQ是设备接入服务；FMQX网页版是本篇设备调试工具。FMQX演示状态机会真实接收指令、改变内部设定并自动应答，实际属性回报由人工触发。本篇不代表某款实物温控器已经完成接入。

请先登录平台并取得产品、设备、物模型编辑、产品发布、设备控制和历史查询权限。平台与FMQX网页入口、设备可访问的TCP地址和端口由部署管理员提供。截图使用同机本地应用、单节点接入服务；RabbitMQ负责消息交接，历史使用已配置的数据存储。

首次按顺序创建。本次保留的产品号873、设备号1230、设备编号FastBee_TCP_Tutorial_01；再次验收直接使用已有资源。产品和设备都叫FastBee_温控终端，检索时优先使用设备编号，以免混入其他教程。

功能关系示意

箭头示意上报路径；下行先由平台交给FMQ，再沿设备原有TCP连接返回。此图解释职责，不作为页面截图。

复制模板前先替换这些参数

本篇代码使用普通模板名；截图保留实际历史资源。请先完成以下核对，再保存为UTF-8文件或发送报文。

temperature、setpoint分别是温度与设定温度的模板属性标识；首次生成物模型可沿用，复用已有产品时须替换为该产品真实标识，并同步修改所有报文和initialState键。
demo-device是设备编号模板。将clientId中的设备编号、每个收发主题中的设备编号和TCP上报的clientId一起替换为平台该设备编号；MQTT身份中的产品号、租户号也须替换为当前设备连接参数。
连接文件中的host、port及监听方向须改为当前环境实际地址；127.0.0.1表示运行FMQX的本机。涉及MQTT时同步核对产品号、用户名、订阅主题和responseRoute，密码仅在连接页面安全填写。
分组、会话及订阅id是导入文件内部引用；如需改名，groupId必须与对应分组id一致。先核对再导入，不要在保留会话上重复创建同名连接。
代码块是按既有无密码资产或原代码改写的客户模板，尚未证明本版模板已成功导入。历史截图、发送时间和业务通过范围仍以各步骤记录为准；不要将模板名当作旧证据中的实际资源名。

一、创建产品、设备和字段

向导使用的业务JSON样例json

text

{

  "temperature": 20,

  "setpoint": 30

}

样例只生成两个业务字段。实际TCP首帧还需要clientId，见连接后的第一帧。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

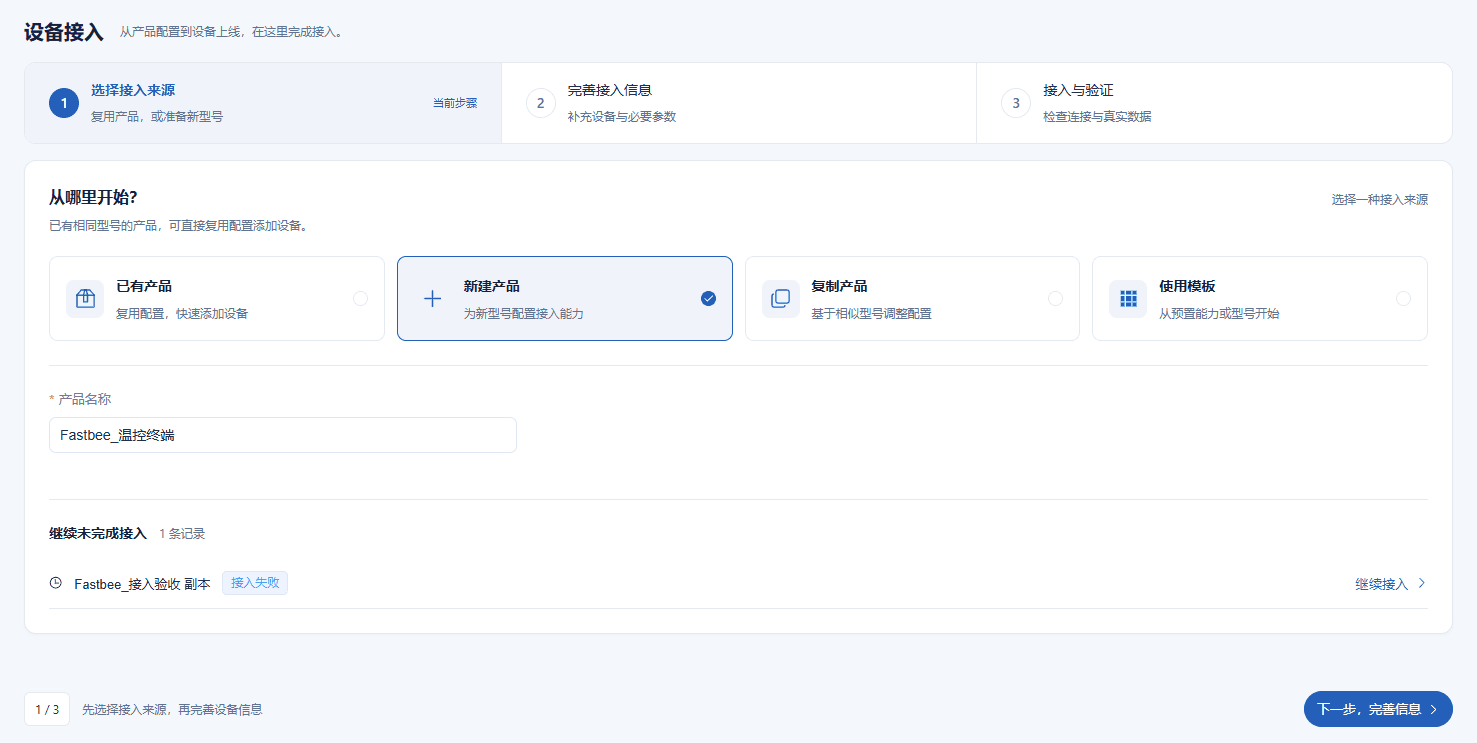

1. 新建温控终端产品

**操作位置：*物联网→*设备接入 操作步骤：选择 新建产品，填写产品名称 FastBee_温控终端。

新建温控终端产品

为本篇建立独立产品。下方旧的未完成接入记录不属于本篇，保持新建产品选中。

截图重点说明

字段 / 控件	说明
接入来源	首次为新型号创建产品；已有产品用于增加同型号设备。必填 · 填写：`新建产品`
产品名称	同型号设备共用产品；本篇与其他教程分别建立。必填 · 填写：`FastBee_温控终端`

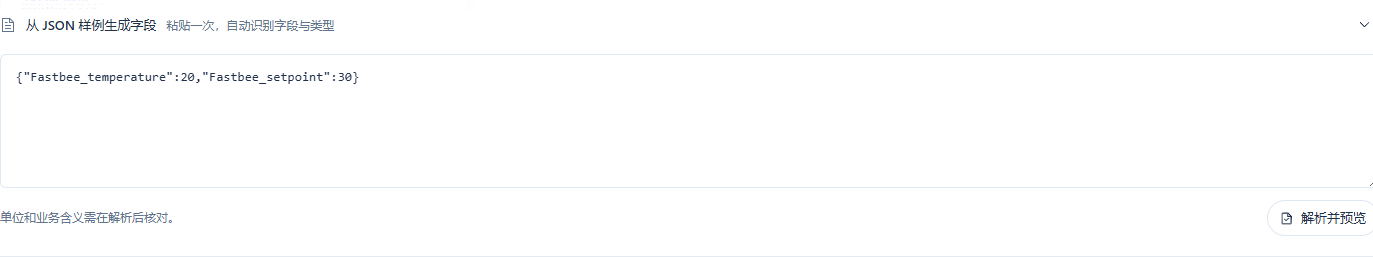

2. 用上报样例生成字段

**操作位置：*设备接入→*完善接入信息 **操作步骤：**在 从 JSON 样例生成字段 粘贴下方样例，点击 解析并预览。

用上报样例生成字段

此处只识别业务字段；设备身份clientId在实际TCP上报中再加入，不建成温度物模型。

截图重点说明

字段 / 控件	说明
JSON 样例与字段格式	普通 JSON 对象；两个业务字段使用整数，不把数值写成字符串。必填 · 填写：`{"FastBee_temperature":20,"FastBee_setpoint":30}`
解析并预览	从业务 JSON 样例生成字段草稿，随后逐项核对。必填 · 填写：`解析并预览`

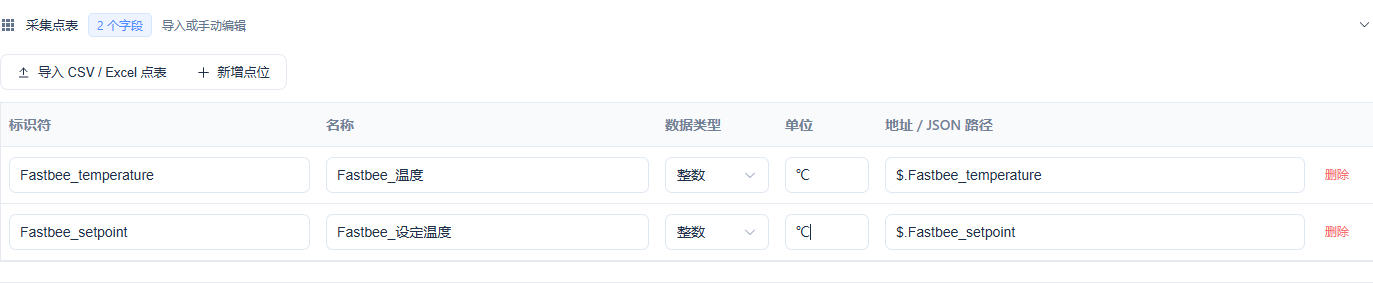

3. 核对两项采集点

**操作位置：*设备接入→*采集点表 **操作步骤：**把两项 数据类型 设为整数，核对名称、单位和JSON路径。

核对两项采集点

温度路径为$.FastBee_temperature，设定温度路径为$.FastBee_setpoint；单位均为℃。

截图重点说明

字段 / 控件	说明
标识符 / 名称	标识符与报文键一致，区分大小写；名称用于页面显示。必填 · 填写：`FastBee_temperature / FastBee_温度；FastBee_setpoint / FastBee_设定温度`
地址 / JSON 路径	$ 表示对象根节点，字段必须与实际键一致。必填 · 填写：`$.FastBee_temperature / $.FastBee_setpoint`
数据类型 / 单位	两字段均使用整数；单位为摄氏度。必填 · 填写：`整数 / ℃`

4. 填写独立设备编号

**操作位置：*设备接入→*设备信息 操作步骤：填写 设备标识 为 FastBee_TCP_Tutorial_01，设备名称为FastBee_温控终端。

填写独立设备编号

实际首帧的clientId必须与此编号相同；不要使用其他教程的设备编号。

截图重点说明

字段 / 控件	说明
设备标识 / clientId	每台设备独立编号；TCP 首个完整对象中的 clientId 使用同一编号。必填 · 填写：`FastBee_TCP_Tutorial_01`
设备名称	便于页面检索的业务名称，与设备唯一编号分开。必填 · 填写：`FastBee_温控终端`

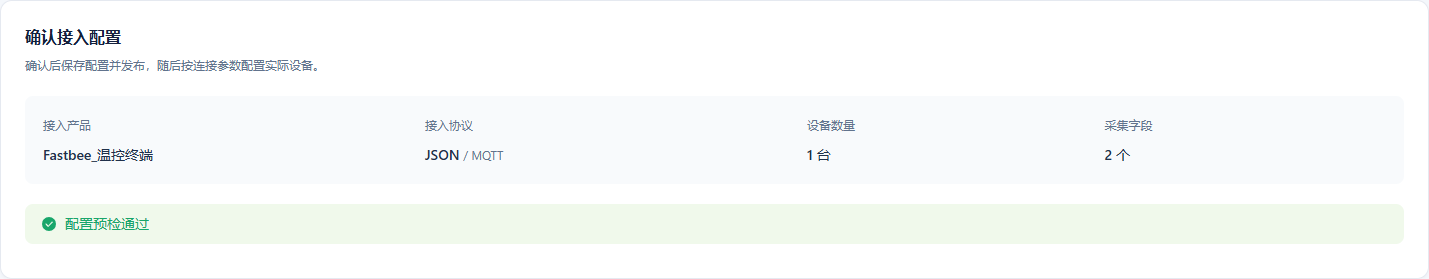

5. 完成向导创建

**操作位置：*设备接入→*确认接入配置 **操作步骤：**核对产品、1台设备和2个字段，预检通过后点击 创建并接入。

完成向导创建

当前向导先显示JSON / MQTT。这是创建过程的初始状态，下一步撤回发布并改成TCP后才连接设备。

截图重点说明

字段 / 控件	说明
创建并接入	预检通过后创建；当前向导先生成 JSON/MQTT 产品，下一步再切换 TCP。必填 · 填写：`预检通过后创建`

二、改为TCP并发布

向导当前先创建JSON / MQTT。创建完成后进入本篇产品详情，先撤回发布，再编辑为JSON / TCP，并设置两项物模型；最后重新发布。只在本篇新建产品上完成这次调整，复验保留设备无需重复撤回。

温度：整数、只读，范围-40～100℃、步长1，开启图表展示、实时监测和历史存储。设定温度：整数、可写，范围16～35℃、步长1，关闭图表展示和实时监测、保留历史存储。先设范围，再取消只读；两张截图分别说明这两个操作阶段。

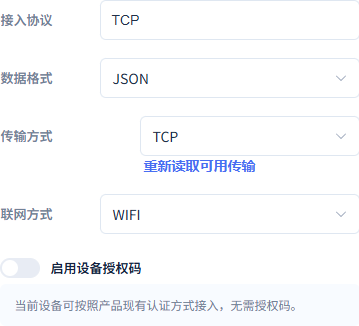

6. 改为JSON和TCP接入

**操作位置：*产品管理→FastBee_温控终端→*产品详情 **操作步骤：**先撤回发布再编辑，数据格式选 JSON、传输方式选 TCP，保存。

改为JSON和TCP接入

最终接入协议显示TCP。本篇使用含clientId的完整JSON识别身份，没有额外7E注册包。

截图重点说明

字段 / 控件	说明
接入协议 / 数据格式 / 传输方式	最终配置使用 TCP 接入、JSON 数据格式和 TCP 传输。必填 · 填写：`TCP / JSON / TCP`
设备身份定位与注册方式	本篇在管理员指定的入口用首个含 clientId 的完整 JSON 定位设备，并处理该业务数据一次。必填 · 填写：`首帧 clientId=FastBee_TCP_Tutorial_01；无额外 7E 注册包`

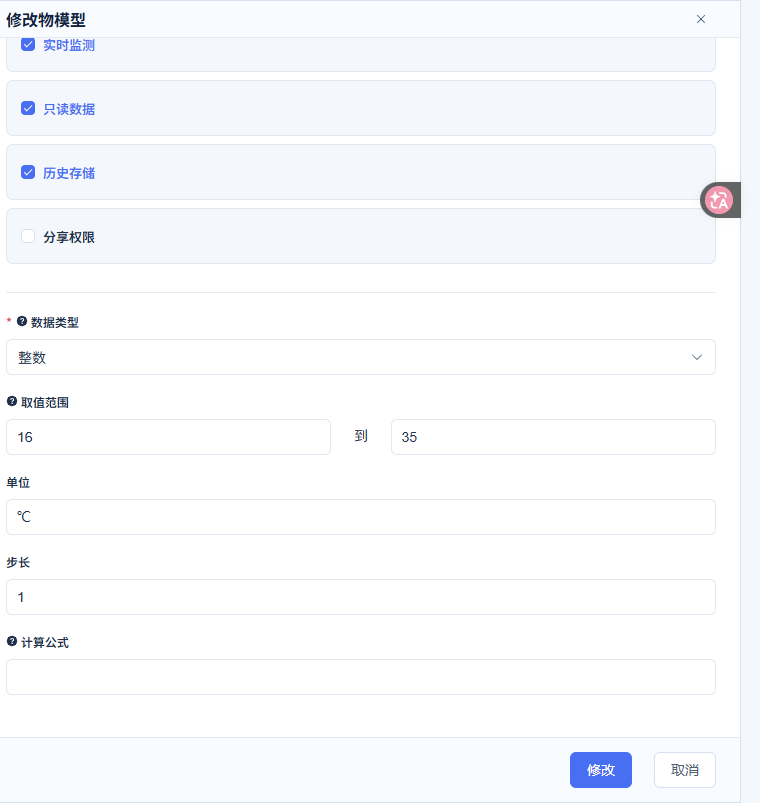

7. 设置调温范围和步长

**操作位置：*产品详情→功能定义→*FastBee_设定温度 操作步骤：将 取值范围 设为 16～35，步长填1，保留历史存储并保存。

设置调温范围和步长

图中是设置范围阶段，只读仍勾选；下一步完成温度字段，再单独取消设定温度只读。

截图重点说明

字段 / 控件	说明
取值范围 / 步长	限制控制值和调整幅度；整数步长为 1。必填 · 填写：`温度 -40～100℃；设定温度 16～35℃；步长均为1`
历史存储	开启后保存新上报的属性值，供历史查询。必填 · 填写：`两个字段均开启`

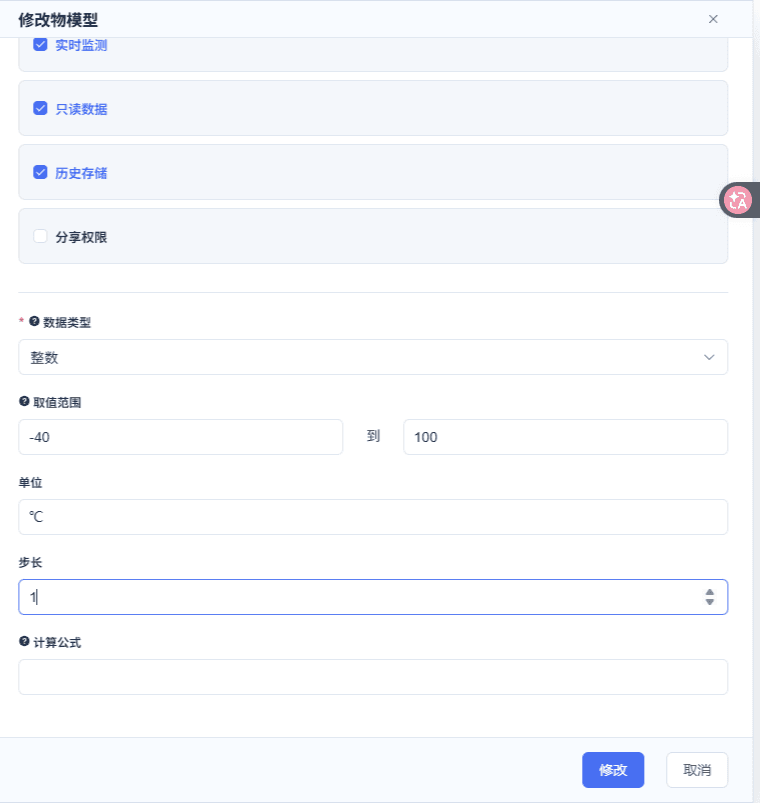

8. 设置温度只读和历史

**操作位置：*产品详情→功能定义→*FastBee_温度 **操作步骤：**保持 只读数据 与 历史存储 开启，整数范围为-40～100，步长1。

设置温度只读和历史

温度用于采集，图表展示与实时监测开启；单位为℃，模型翻译填写Temperature。

截图重点说明

字段 / 控件	说明
只读数据	开启表示只接收上报；设定温度取消只读后才能下发调温。必填 · 填写：`温度开启；设定温度关闭`
历史存储	开启后保存新上报的属性值，供历史查询。必填 · 填写：`两个字段均开启`
图表展示 / 实时监测	本篇温度开启；设定温度关闭，保留可写控制卡。必填 · 填写：`温度开启；设定温度关闭`
取值范围 / 步长	限制控制值和调整幅度；整数步长为 1。必填 · 填写：`温度 -40～100℃；设定温度 16～35℃；步长均为1`

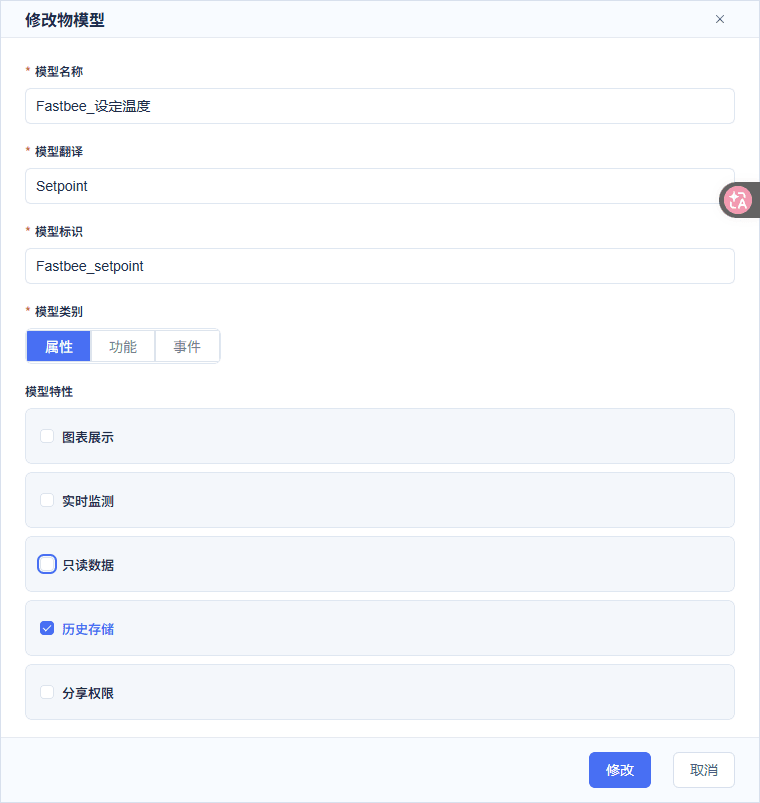

9. 开放设定温度控制

**操作位置：*产品详情→功能定义→*FastBee_设定温度 **操作步骤：**取消 只读数据、图表展示与实时监测，保留 历史存储，保存。

开放设定温度控制

最终设定温度可写，范围16～35℃、步长1，模型翻译为Setpoint；下发时不使用范围外的42。

截图重点说明

字段 / 控件	说明
只读数据	开启表示只接收上报；设定温度取消只读后才能下发调温。必填 · 填写：`温度开启；设定温度关闭`
历史存储	开启后保存新上报的属性值，供历史查询。必填 · 填写：`两个字段均开启`
图表展示 / 实时监测	本篇温度开启；设定温度关闭，保留可写控制卡。必填 · 填写：`温度开启；设定温度关闭`
模型翻译	编辑字段时按页面要求填写英文名称。必填 · 填写：`Temperature / Setpoint`

10. 发布并确认接入配置生效

**操作位置：*产品详情→*发布与同步 **操作步骤：**重新发布产品，确认协议为TCP、接入配置显示 已生效。

发布并确认接入配置生效

保存和发布提示不能代替接入配置生效；本篇已取得单节点应用成功回执。

截图重点说明

字段 / 控件	说明
发布 / 已生效	保存后重新发布，并确认接入配置已生效，不能只看保存成功。必填 · 填写：`已生效`

三、连接FMQX网页版

连接方向为FMQX主动连接FMQ的TCP监听入口。本篇两者同机，地址127.0.0.1、端口8888。若调试工具在另一台电脑，127.0.0.1指向那台电脑自身，必须改成部署管理员提供的可达地址；不要填写平台网页或MQTT端口。

将下方配置复制到文本文件，另存为UTF-8的“FastBee_TCP连接配置.json”，从FMQX导入。配置使用分组保存，结束后保持会话在FastBee_TCP教程分组内。后续直接选择已保存会话，不重复导入同名会话。

初始状态是FMQX演示状态机内的温度29、设定30。首次手动发送的20/30是独立的业务报文，不会把状态机温度改成20；所以执行后读取的实际温度仍是29。更换自己的设备时，同步替换clientId及两个物模型键，并按实物实现执行与回报。

TCP设备演示连接配置json

text

{

  "schemaVersion": 3,

  "groups": [

    {

      "id": "tutorial_tcp_group",

      "name": "TCP教程",

      "sortOrder": 51,

      "isSystem": false

    }

  ],

  "sessions": [

    {

      "id": "tutorial_tcp_01",

      "groupId": "tutorial_tcp_group",

      "name": "温控终端",

      "protocol": "TCP",

      "transport": "TCP",

      "host": "127.0.0.1",

      "port": 8888,

      "clientId": "demo-device",

      "tcpLineMode": false,

      "autoReconnect": false,

      "jsonDevice": {

        "format": "JSON",

        "responseRoute": "",

        "initialState": {

          "temperature": 29,

          "setpoint": 30

        }

      }

    }

  ]

}

不含账号密码；使用前向部署管理员确认该TCP入口的身份定位与认证约定。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

11. 导入设备演示连接

**操作位置：*FMQX 网页版→*更多操作 操作步骤：将本节完整连接JSON按替换清单核对后保存为UTF-8文件TCP连接配置.json，再选择 导入配置。

导入设备演示连接

导入配置包含真实演示状态机：初始温度29、设定30；首个业务上报仍人工发送20/30。配置不含凭据。

截图重点说明

字段 / 控件	说明
导入配置	导入下方 UTF-8 JSON，建立分组内保存的 TCP 设备演示会话。必填 · 填写：`TCP连接配置.json`
保留会话与停止发送	结束时关闭发送或定时任务并断开；保留分组、产品、设备和历史。必填 · 填写：`FastBee_TCP教程 → FastBee_温控终端`

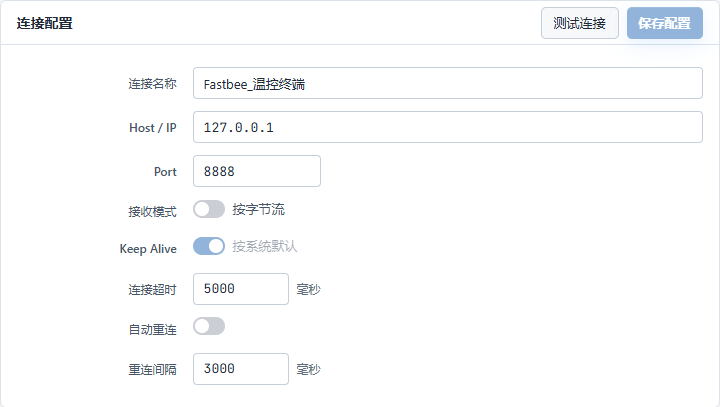

12. 核对连接方向与地址

**操作位置：*FMQX 网页版→FastBee_温控终端→*连接配置 **操作步骤：**核对 Host / IP 和 Port，保存配置后点击连接，等待已连接。

核对连接方向与地址

FMQX是主动连接方，FMQ是监听方；本篇同机127.0.0.1:8888，按字节流，自动重连关闭。

截图重点说明

字段 / 控件	说明
Host / IP	FMQX 主动连接 FMQ 接入服务的地址。必填 · 填写：`127.0.0.1（仅本篇同机演示）`
Port	接入服务的 TCP 监听端口，连接方向为 FMQX → FMQ。必填 · 填写：`8888（本篇部署）`
接收模式	本篇按字节流收发，不启用按行切帧。必填 · 填写：`tcpLineMode=false`
Keep Alive	使用系统默认 TCP 存活检查；不等于自动发送业务心跳或属性。必填 · 填写：`按系统默认`
连接超时	建立连接等待时间，单位毫秒。必填 · 填写：`5000毫秒`
自动重连 / 重连间隔	本篇关闭自动重连，便于观察断开和人工恢复；关闭时间隔不参与。必填 · 填写：`关闭；间隔显示3000毫秒`
连接 / 断开	开始或停止当前 TCP 连接，不删除产品和历史。必填 · 填写：`连接`

四、身份定位与十条温度上报

本篇入口使用首个含clientId的完整JSON对象定位设备；这一帧也作为普通业务数据处理一次。clientId必须等于平台设备编号。本篇没有独立注册包，不发送7E注册或心跳；7E另有补充教程。自己的设备若启用了独立TCP注册认证，需要按该产品的正式规则配置。

第一帧：设备身份加业务属性json

text

{

  "clientId": "demo-device",

  "temperature": 20,

  "setpoint": 30

}

clientId是设备编号，温度和设定温度是整数；JSON必须完整闭合。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

13. 发送含设备身份的第一帧

**操作位置：*FMQX 网页版→通信→*发送数据 **操作步骤：**选 Text，填写第一帧完整JSON，点击发送。

发送含设备身份的第一帧

2026-10-12 23:31:32上报温度20、设定30。第一帧同时定位设备和处理业务，每个字段只存一条。

截图重点说明

字段 / 控件	说明
发送数据	选 Text，填入含设备编号的完整 JSON；数字不加引号。必填 · 填写：`{"clientId":"FastBee_TCP_Tutorial_01","FastBee_temperature":20,"FastBee_setpoint":30}`
设备标识 / clientId	每台设备独立编号；TCP 首个完整对象中的 clientId 使用同一编号。必填 · 填写：`FastBee_TCP_Tutorial_01`
设备身份定位与注册方式	本篇在管理员指定的入口用首个含 clientId 的完整 JSON 定位设备，并处理该业务数据一次。必填 · 填写：`首帧 clientId=FastBee_TCP_Tutorial_01；无额外 7E 注册包`

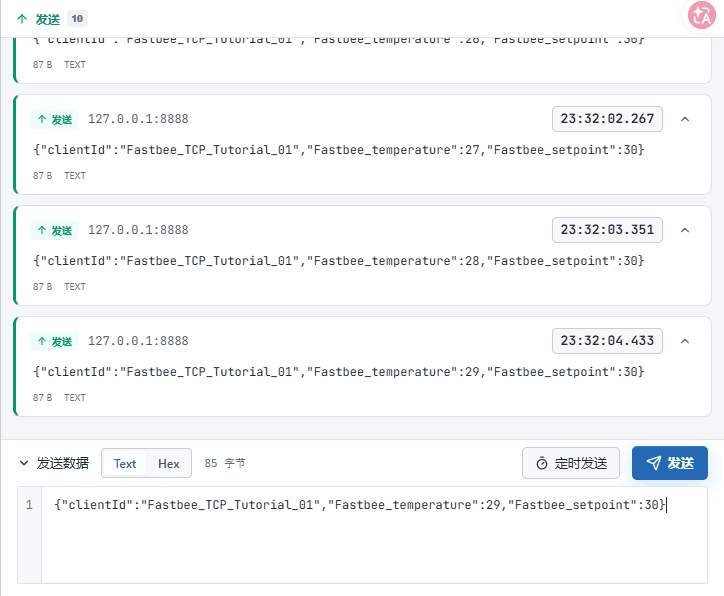

14. 完成十个可区分温度样本

**操作位置：*FMQX 网页版→通信→*发送 **操作步骤：**首条20已发送；随后每次只改温度，依次发送 21～29，设定温度保持30。

完成十个可区分温度样本

共10个基础样本，时间23:31:32～23:32:04。发送列表只代表已发出，随后还要核对平台和历史。

截图重点说明

字段 / 控件	说明
发送数据	选 Text，填入含设备编号的完整 JSON；数字不加引号。必填 · 填写：`{"clientId":"FastBee_TCP_Tutorial_01","FastBee_temperature":20,"FastBee_setpoint":30}`

本次十个基础样本为温度20、21、22、23、24、25、26、27、28、29，设定均为30，时间为2026-10-12 23:31:32～23:32:04（北京时间）。再次复验也要逐条改成可区分值，并记录新的起止时间；不能把发送列表计数当作平台已入库数量。

五、验证分片、粘包和一次处理

TCP传输的是连续字节，不保证一次发送对应一个完整接收报文：一个对象可能分成两次到达，两个对象也可能连续到达。本篇按完整JSON对象边界识别，不要求每个对象用换行结尾；演示分片和粘包时把行结束符设为None。

先发送第一段，再核对平台不提前产生温度30；补齐第二段后应只有一条30。接着一次发送连续的31、32两个对象，各产生一条。不要通过反复点击发送来“补成功”，否则难以判断遗漏与重复。

分片第一段：只发送到字段名中间text

text

{"clientId":"demo-device","temper

行结束符选None；此段不是完整JSON，不单独当成设备属性。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

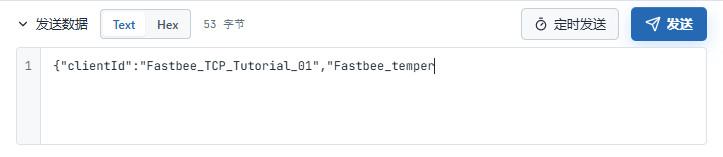

15. 只发送半个JSON对象

**操作位置：*FMQX 网页版→通信→*发送数据 操作步骤：****行结束符选 None，只发送下方第一段，先不要补尾部。

只发送半个JSON对象

第一段停在FastBee_temper，JSON尚未闭合；此时不应生成温度30的完整业务记录。

截图重点说明

字段 / 控件	说明
报文边界与分片粘包	TCP 不保证一次发送对应一次接收；本篇用完整 JSON 对象边界拆分，半对象等待补齐。必填 · 填写：`分片30；连续两个对象31与32`
行结束符	决定每次手动发送时是否附加换行。必填 · 填写：`分片与粘包选None`

分片第二段：接在第一段之后text

text

ature":30,"setpoint":30}

保持同一连接、行结束符None；前后拼起来得到温度30、设定30。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

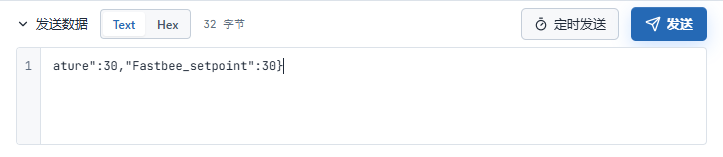

16. 补齐分片并确认只处理一次

**操作位置：*FMQX 网页版→通信→*发送数据 **操作步骤：**保持 None，发送第二段，让前后两段拼成一个完整对象。

补齐分片并确认只处理一次

第二段为ature开头；补齐后温度30只处理一次。不要重发第一段，否则会改变本次边界验证。

截图重点说明

字段 / 控件	说明
报文边界与分片粘包	TCP 不保证一次发送对应一次接收；本篇用完整 JSON 对象边界拆分，半对象等待补齐。必填 · 填写：`分片30；连续两个对象31与32`
行结束符	决定每次手动发送时是否附加换行。必填 · 填写：`分片与粘包选None`

粘包：一次发送两个相邻JSON对象text

text

{"clientId":"demo-device","temperature":31,"setpoint":30}{"clientId":"demo-device","temperature":32,"setpoint":30}

两对象之间不加逗号、不包数组、不加换行；各自携带同一设备clientId。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

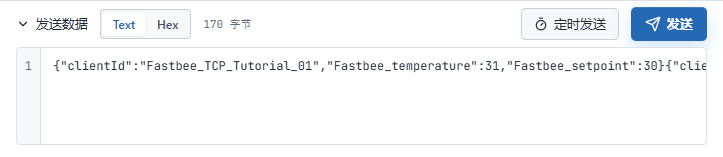

17. 一次发送连续两个对象

**操作位置：*FMQX 网页版→通信→*发送数据 **操作步骤：**保持 None，把下方两个JSON对象紧接在一起，点击发送。

一次发送连续两个对象

一次发送温度31和32两个对象，接入服务分别识别，每个值仅存一条；完整内容见相邻可复制报文。

截图重点说明

字段 / 控件	说明
报文边界与分片粘包	TCP 不保证一次发送对应一次接收；本篇用完整 JSON 对象边界拆分，半对象等待补齐。必填 · 填写：`分片30；连续两个对象31与32`
行结束符	决定每次手动发送时是否附加换行。必填 · 填写：`分片与粘包选None`

本次23:35:00分片30、粘包31和32分别被处理一次，首帧20也只处理一次。23:36:27另发了一条温度33用于接续验证，设定仍为30。历史页面按秒展示时可能把同秒数据合并为一行，不能仅凭页面行数推断丢包或重复。

下发32℃并确认实际状态

按待发值、实际接收、设备执行、独立状态回报和平台当前值逐项确认。本段示例为本轮新指令；计数为保留会话的累计值。FMQX状态机演示不代替实物设备执行。

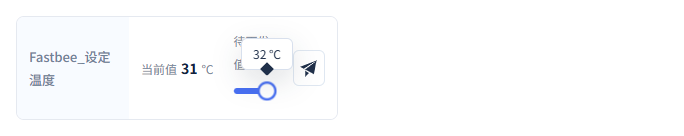

18. 将待下发设定调到32℃

操作位置：设备管理→FastBee_温控终端→运行状态 操作步骤：在设定温度滑块选择32，核对提示值后点击指令发送。

将待下发设定调到32℃

截图重点说明

字段 / 控件	说明
待下发设定温度	滑块提示是准备发送的值，旁边当前值来自设备上报。必填 · 填写：`32`

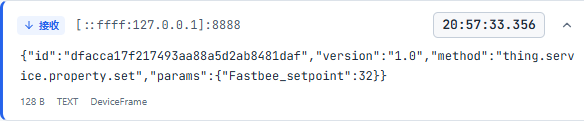

19. 确认设备收到32℃指令

操作位置：FMQX 网页版→通信→接收 操作步骤：展开本设备最新接收消息，核对设定温度为32。

确认设备收到32℃指令

截图重点说明

字段 / 控件	说明
接收 / 发送日志	同编号指令与应答一起核对；System和DeviceFrame是两种展示记录。必填 · 填写：`按指令id核对，不把接收列表行数当执行次数`
设备执行与实际状态回报	状态机收到指令后执行并自动应答；实际属性由本篇人工触发回报。必填 · 填写：`本次32℃，累计执行次数5；对应同一指令编号`

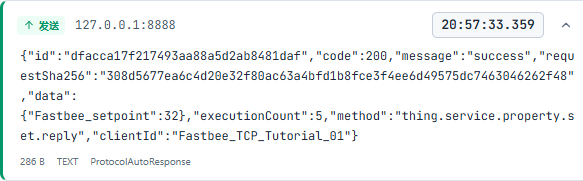

20. 核对同编号执行应答

操作位置：FMQX 网页版→通信→发送 操作步骤：读取与接收请求同编号的执行应答，确认成功且设定温度为32。

核对同编号执行应答

截图重点说明

字段 / 控件	说明
设备执行与实际状态回报	状态机收到指令后执行并自动应答；实际属性由本篇人工触发回报。必填 · 填写：`本次32℃，累计执行次数5；对应同一指令编号`
接收 / 发送日志	同编号指令与应答一起核对；System和DeviceFrame是两种展示记录。必填 · 填写：`按指令id核对，不把接收列表行数当执行次数`

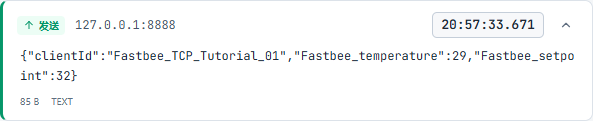

21. 独立上报执行后的实际状态

操作位置：FMQX 网页版→FastBee_温控终端→通信 操作步骤：在本设备上报入口发送实际温度29、设定温度32的JSON。

独立上报执行后的实际状态

截图重点说明

字段 / 控件	说明
发送数据	选 Text，填入含设备编号的完整 JSON；数字不加引号。必填 · 填写：`按实施方案填写` · 示例：`{"clientId":"FastBee_TCP_Tutorial_01","FastBee_temperature":20,"FastBee_setpoint":30}`
实际属性JSON	TCP需同时携带设备编号clientId；MQTT WebSocket使用当前设备上报主题。必填 · 填写：`{"FastBee_temperature":29,"FastBee_setpoint":32}`

22. 查看独立上报后的当前32℃

操作位置：设备管理→FastBee_温控终端→运行状态 操作步骤：回到运行状态，核对当前值显示32。

查看独立上报后的当前32℃

截图重点说明

字段 / 控件	说明
当前值 / 更新时间	查看设备独立上报后的实际当前值。必填 · 填写：`本次温度29℃、设定32℃`

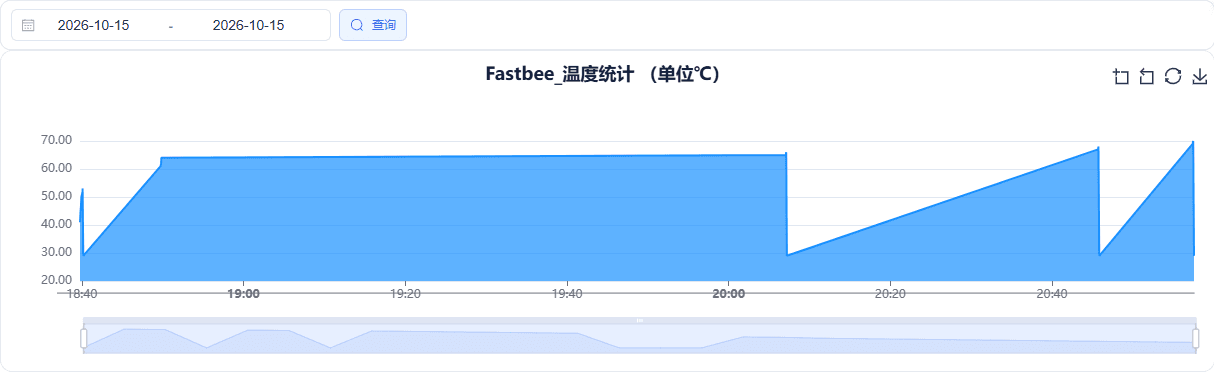

23. 打开统计查看历史曲线

**操作位置：*设备管理→当前设备→*设备统计 操作步骤：进入设备统计，等待曲线首次加载后核对温度。

打开统计查看历史曲线

24. 选择本次32℃回报的时间窗

操作位置：数据中心→历史数据 操作步骤：选择本设备的设定温度，填写2026-10-15 20:57:00 ～ 2026-10-15 20:58:00，点击查询。

查询本次设定32的时间范围

25. 刷新本次设定温度历史

**操作位置：*数据中心→*历史数据 操作步骤：确认设备和字段无误，点击刷新结果。

刷新本设备设定温度历史

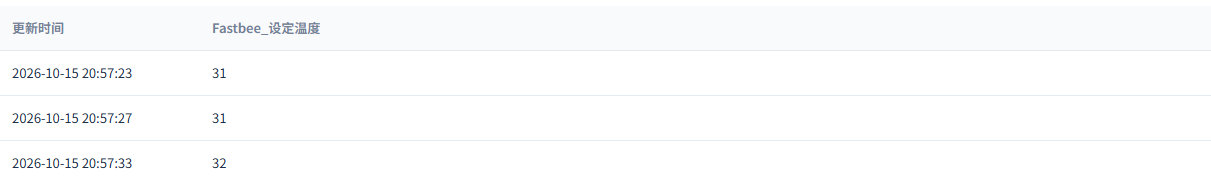

26. 核对刷新后仍存在的32℃记录

操作位置：数据中心→历史数据 操作步骤：核对设定温度为32及对应上报时间；此前的31属于不同消息。

刷新后核对独立状态上报的32

需要时恢复连接（原操作示例）

以下为原批次恢复连接的独立操作示例，保留原时间和34或35的取值。需要恢复时再执行；它与上文32℃的新指令是两次独立验证。

本次连接空闲约90秒后观察到断开。若复验中连接已断开，先点击连接，再用含clientId的完整对象恢复设备身份；部署的空闲策略可能不同，不能假定连接永久保持。状态机的设定32在本次重连后保留。

第一条恢复后的属性在23:44:32人工发送，温度29、设定32。随后下发新目标34，核对新指令、实际执行应答，再于23:45:27人工上报温度29、设定34。这里没有自动周期上报。

恢复后人工回报的实际32℃状态json

text

{

  "clientId": "demo-device",

  "temperature": 29,

  "setpoint": 32

}

先核对状态机真实当前值，再人工点击发送。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

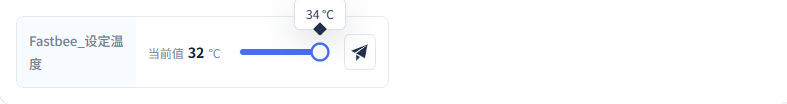

27. 恢复后再下发34℃目标

**操作位置：*设备管理→FastBee_温控终端→*运行状态 **操作步骤：**确认当前值32，再把目标调到 34，点击 指令发送。

恢复后再下发34℃目标

23:45:08发送新的指令，目标34；此时图中当前值仍是之前实际上报的32。

截图重点说明

字段 / 控件	说明
FastBee_设定温度 / 指令发送	滑块为准备下发目标；点击发送后仍要核对设备执行和真实回报。必填 · 填写：`原10月12日恢复示例：34℃`

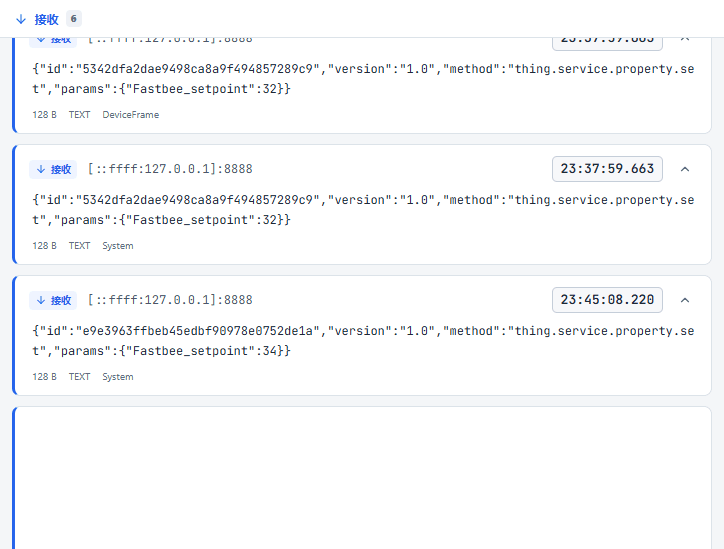

28. 确认恢复后接收新指令

**操作位置：*FMQX 网页版→通信→*接收 **操作步骤：**查看新收到的消息，核对新的id和 FastBee_setpoint 为 34。

确认恢复后接收新指令

新的id为e9e3963ffbeb45edbf90978e0752de1a，与之前32℃指令不同。

截图重点说明

字段 / 控件	说明
接收 / 发送日志	同编号指令与应答一起核对；System和DeviceFrame是两种展示记录。必填 · 填写：`按指令id核对，不把接收列表行数当执行次数`
设备执行与实际状态回报	状态机收到指令后执行并自动应答；实际属性由本篇人工触发回报。必填 · 填写：`32℃应答计数2；34℃应答计数3；分别人工回报实际值`

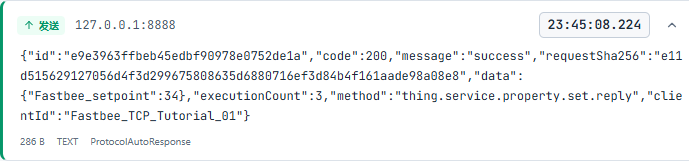

29. 核对34℃执行应答

**操作位置：*FMQX 网页版→通信→*发送 **操作步骤：**核对同编号应答的 code 为 200、data为34，执行计数增至3。

核对34℃执行应答

23:45:08.224真实自动应答，状态机设定由32变34；三次执行为预备30、正式32、恢复后34。

截图重点说明

字段 / 控件	说明
设备执行与实际状态回报	状态机收到指令后执行并自动应答；实际属性由本篇人工触发回报。必填 · 填写：`32℃应答计数2；34℃应答计数3；分别人工回报实际值`
接收 / 发送日志	同编号指令与应答一起核对；System和DeviceFrame是两种展示记录。必填 · 填写：`按指令id核对，不把接收列表行数当执行次数`

第二次执行后的人工实际状态回报json

text

{

  "clientId": "demo-device",

  "temperature": 29,

  "setpoint": 34

}

硬件设备需执行并读回后生成该报文；不要用准备下发的目标值代替真实状态。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

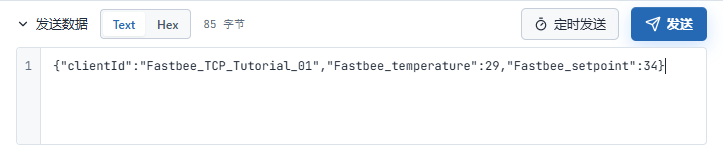

30. 人工回报执行后的实际34℃状态

**操作位置：*FMQX 网页版→通信→*发送数据 **操作步骤：**按真实状态填写温度29、设定34，保持完整JSON并点击发送。

人工回报执行后的实际34℃状态

23:45:27人工触发属性回报。硬件设备需先执行并读回，再上报实际值，不能始终固定回复成功。

截图重点说明

字段 / 控件	说明
发送数据	选 Text，填入含设备编号的完整 JSON；数字不加引号。必填 · 填写：`{"clientId":"FastBee_TCP_Tutorial_01","FastBee_temperature":29,"FastBee_setpoint":34}`
设备执行与实际状态回报	状态机收到指令后执行并自动应答；实际属性由本篇人工触发回报。必填 · 填写：`32℃应答计数2；34℃应答计数3；分别人工回报实际值`

31. 核对平台实际当前值

**操作位置：*设备管理→FastBee_温控终端→*运行状态 **操作步骤：**刷新设备详情，核对 FastBee_设定温度 当前值为 34，并检查温度及更新时间。

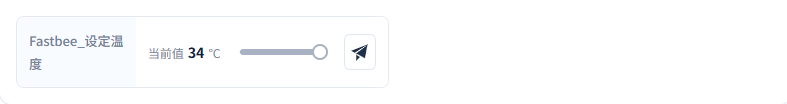

核对平台实际当前值

最新实际温度29、设定34，更新时间23:45:27。图中灰色滑块是连接已停止后的状态，当前值仍保留。

截图重点说明

字段 / 控件	说明
当前值 / 更新时间	核对最新实际属性值与更新时间，不能用滑块目标替代执行结果。必填 · 填写：`温度29℃、设定34℃；2026-10-12 23:45:27`

原样本与恢复示例的历史（独立旧时间窗）

本章继续展示首次十样本与原恢复操作的历史记录，保留原日期及取值；上文新增32℃指令的历史另有独立时间窗。再次复验使用本次实际时间，不照抄旧日期。

32. 选择设备字段和历史时段

**操作位置：*数据中心→*历史数据 **操作步骤：**选择本篇设备及 FastBee_设定温度，把时间范围覆盖2026-10-12 23:30～23:46，再查询。

选择设备字段和历史时段

截图查询窗口覆盖实际发送时间。之后查看温度时切换FastBee_温度；旧记录需要手动选择2026-10-12。

截图重点说明

字段 / 控件	说明
设备 / 属性	在历史页选择本篇设备及要查看的温度属性。必填 · 填写：`FastBee_温控终端 / FastBee_设定温度`
时间范围 / 查询 / 翻页	查询包含发送时刻的窗口；本篇截图后续页可见32和34。必填 · 填写：`2026-10-12 23:30～23:46（北京时间）`

33. 核对执行回报的历史值

**操作位置：*数据中心→历史数据→*后续页 **操作步骤：**翻到后续页，找到23:44:32的 32 和23:45:27的 34。

核对执行回报的历史值

这两个值来自人工属性回报，不是指令目标或成功应答自动写入。页面按秒展示，同秒多条可能合并显示。

截图重点说明

字段 / 控件	说明
时间范围 / 查询 / 翻页	查询包含发送时刻的窗口；本篇截图后续页可见32和34。必填 · 填写：`2026-10-12 23:30～23:46（北京时间）`

34. 刷新后再次查询历史

**操作位置：*数据中心→*历史数据 **操作步骤：**刷新页面，重新选择设备、字段和相同时间窗口，再次查询。

刷新后再次查询历史

刷新后仍可查到32和34。本篇实际每字段16条；页面呈14个时间行，23:35:00三条消息同秒显示。

截图重点说明

字段 / 控件	说明
刷新历史	刷新页面后重新选择设备、字段和时间窗口，确认记录仍可查。必填 · 填写：`23:44:32为32；23:45:27为34`

本篇最终每字段16条属性历史：10条基础样本、分片30、粘包31与32、补帧33、实际32回报、实际34回报，共32条属性值。23:35:00三条消息发生在同一秒，页面按时间呈14行；技术核对使用各消息的独立相关号逐条比对，已经确认没有重复入库。

先查询设定温度，再切换温度，核对对应时刻的实际值；最新实际温度29和设定34必须对上。刷新后重新选择相同设备、字段和时间范围，记录仍应存在。只看到当前值或一条成功应答，不能代替历史查询。

九、停止、保留与再次验收

35. 停止业务发送并保留数据

**操作位置：*FMQX 网页版→*FastBee_温控终端 **操作步骤：**完成最后属性回报后点击断开，保留当前会话和设备。

停止业务发送并保留数据

23:45:27最后一条属性已存储，随后连接已断开；本篇没有开启定时发送或轮询。

截图重点说明

字段 / 控件	说明
连接 / 断开	开始或停止当前 TCP 连接，不删除产品和历史。必填 · 填写：`连接`
保留会话与停止发送	结束时关闭发送或定时任务并断开；保留分组、产品、设备和历史。必填 · 填写：`FastBee_TCP教程 → FastBee_温控终端`

36. 复看保存会话能够再次连接

**操作位置：*FMQX 网页版→FastBee_TCP教程→*FastBee_温控终端 **操作步骤：**使用保留会话点击连接，确认 已连接。

复看保存会话能够再次连接

此图为完成业务验证后再次连接的状态复看；23:44那次恢复收发已在前文独立验证，不混作同一次取证。

截图重点说明

字段 / 控件	说明
连接 / 断开	开始或停止当前 TCP 连接，不删除产品和历史。必填 · 填写：`连接`
保留会话与停止发送	结束时关闭发送或定时任务并断开；保留分组、产品、设备和历史。必填 · 填写：`FastBee_TCP教程 → FastBee_温控终端`

37. 结束收发并保留会话

操作位置：FMQX 网页版→FastBee_温控终端 操作步骤：停止发送并点击断开，确认已断开。

结束收发并保留会话

截图重点说明

字段 / 控件	说明
连接 / 断开	开始或停止当前 TCP 连接，不删除产品和历史。必填 · 填写：`连接`
保留会话与停止发送	结束时关闭发送或定时任务并断开；保留分组、产品、设备和历史。必填 · 填写：`本次：FastBee_常用复验 → FastBee_终端复验；原教程分组继续保留`

已保留产品873、设备1230、两个物模型与全部历史。FMQX选择FastBee_TCP教程分组下的FastBee_温控终端，设备编号必须是FastBee_TCP_Tutorial_01。结束只停止发送、关闭连接，不删除业务资源。

查旧数据时选择2026-10-12 23:30～23:46。再次验收先记录新的开始时间：连接，发送至少10个可区分样本，按None重做分片和粘包，下发16～35℃范围内的新目标，核对新id的执行应答，再人工回报实际状态；检查当前值、历史、刷新后记录和恢复收发。

复验会继续增加历史，新的数量与本篇32条属性基线分开核对。每个JSON对象各字段只应存一次；若发现重复，先停止发送，保留指令id、报文、页面和时间，不删除已有记录。最后关闭发送、轮询和连接，继续保留分组与历史。

字段与参数参考

设备接入向导

字段 / 控件	填写说明
接入来源	首次为新型号创建产品；已有产品用于增加同型号设备。必填 · 填写：`新建产品`已有产品：复用已存在产品的协议和物模型；复用已存在产品的协议和物模型。新建产品：为新型号建立独立配置；为新型号建立独立配置。复制产品：基于已有产品复制后调整；基于已有产品复制后调整。使用模板：从预置型号或能力开始；从预置型号或能力开始。
产品名称	同型号设备共用产品；本篇与其他教程分别建立。必填 · 填写：`FastBee_温控终端`
JSON 样例与字段格式	普通 JSON 对象；两个业务字段使用整数，不把数值写成字符串。必填 · 填写：`{"FastBee_temperature":20,"FastBee_setpoint":30}`
解析并预览	从业务 JSON 样例生成字段草稿，随后逐项核对。
标识符 / 名称	标识符与报文键一致，区分大小写；名称用于页面显示。必填 · 填写：`FastBee_temperature / FastBee_温度；FastBee_setpoint / FastBee_设定温度`
地址 / JSON 路径	$ 表示对象根节点，字段必须与实际键一致。必填 · 填写：`$.FastBee_temperature / $.FastBee_setpoint`
数据类型 / 单位	两字段均使用整数；单位为摄氏度。必填 · 填写：`整数 / ℃`
设备标识 / clientId	每台设备独立编号；TCP 首个完整对象中的 clientId 使用同一编号。必填 · 填写：`FastBee_TCP_Tutorial_01`
设备名称	便于页面检索的业务名称，与设备唯一编号分开。必填 · 填写：`FastBee_温控终端`
创建并接入	预检通过后创建；当前向导先生成 JSON/MQTT 产品，下一步再切换 TCP。

产品协议设置

字段 / 控件	填写说明
接入协议 / 数据格式 / 传输方式	最终配置使用 TCP 接入、JSON 数据格式和 TCP 传输。必填 · 填写：`TCP / JSON / TCP` 修改后须发布。
设备身份定位与注册方式	本篇在管理员指定的入口用首个含 clientId 的完整 JSON 定位设备，并处理该业务数据一次。必填 · 填写：`首帧 clientId=FastBee_TCP_Tutorial_01；无额外 7E 注册包` 修改后须发布。

产品功能定义

字段 / 控件	填写说明
只读数据	开启表示只接收上报；设定温度取消只读后才能下发调温。必填 · 填写：`温度开启；设定温度关闭` 修改后须发布。
历史存储	开启后保存新上报的属性值，供历史查询。必填 · 填写：`两个字段均开启` 修改后须发布。
图表展示 / 实时监测	本篇温度开启；设定温度关闭，保留可写控制卡。必填 · 填写：`温度开启；设定温度关闭` 修改后须发布。
取值范围 / 步长	限制控制值和调整幅度；整数步长为 1。必填 · 填写：`温度 -40～100℃；设定温度 16～35℃；步长均为1` 修改后须发布。
模型翻译	编辑字段时按页面要求填写英文名称。必填 · 填写：`Temperature / Setpoint` 修改后须发布。

发布与生效

字段 / 控件	填写说明
发布 / 已生效	保存后重新发布，并确认接入配置已生效，不能只看保存成功。

FMQX 连接配置

字段 / 控件	填写说明
导入配置	导入下方 UTF-8 JSON，建立分组内保存的 TCP 设备演示会话。修改后须重连。
Host / IP	FMQX 主动连接 FMQ 接入服务的地址。必填 · 填写：`127.0.0.1（仅本篇同机演示）` 修改后须重连。
Port	接入服务的 TCP 监听端口，连接方向为 FMQX → FMQ。必填 · 填写：`8888（本篇部署）` 修改后须重连。
接收模式	本篇按字节流收发，不启用按行切帧。必填 · 填写：`tcpLineMode=false` 修改后须重连。按字节流：保留 TCP 流，完整 JSON 边界由接入服务识别；本篇使用；保留 TCP 流，完整 JSON 边界由接入服务识别；本篇使用。按行：只有设备与接入协议约定行结束符时才使用；本篇不启用；只有设备与接入协议约定行结束符时才使用；本篇不启用。
Keep Alive	使用系统默认 TCP 存活检查；不等于自动发送业务心跳或属性。必填 · 填写：`按系统默认` 修改后须重连。
连接超时	建立连接等待时间，单位毫秒。必填 · 填写：`5000毫秒` 修改后须重连。
自动重连 / 重连间隔	本篇关闭自动重连，便于观察断开和人工恢复；关闭时间隔不参与。必填 · 填写：`关闭；间隔显示3000毫秒` 修改后须重连。
连接 / 断开	开始或停止当前 TCP 连接，不删除产品和历史。修改后须重连。

FMQX 通信

字段 / 控件	填写说明
发送数据	选 Text，填入含设备编号的完整 JSON；数字不加引号。必填 · 填写：`{"clientId":"FastBee_TCP_Tutorial_01","FastBee_temperature":20,"FastBee_setpoint":30}`
报文边界与分片粘包	TCP 不保证一次发送对应一次接收；本篇用完整 JSON 对象边界拆分，半对象等待补齐。必填 · 填写：`分片30；连续两个对象31与32`
行结束符	决定每次手动发送时是否附加换行。必填 · 填写：`分片与粘包选None`None：不附加字符；本篇分片与粘包必须选择；不附加字符；本篇分片与粘包必须选择。CRLF：附加回车换行两个字符，只有设备约定时使用；附加回车换行两个字符，只有设备约定时使用。LF：附加换行一个字符，按设备约定使用；附加换行一个字符，按设备约定使用。CR：附加回车一个字符，按设备约定使用；附加回车一个字符，按设备约定使用。
设备执行与实际状态回报	状态机收到指令后执行并自动应答；实际属性由本篇人工触发回报。
接收 / 发送日志	同编号指令与应答一起核对；System和DeviceFrame是两种展示记录。

平台运行状态

字段 / 控件	填写说明
FastBee_设定温度 / 指令发送	滑块为准备下发目标；点击发送后仍要核对设备执行和真实回报。
当前值 / 更新时间	核对最新实际属性值与更新时间，不能用滑块目标替代执行结果。

平台历史数据

字段 / 控件	填写说明
设备 / 属性	在历史页选择本篇设备及要查看的温度属性。必填 · 填写：`FastBee_温控终端 / FastBee_设定温度`
时间范围 / 查询 / 翻页	查询包含发送时刻的窗口；本篇截图后续页可见32和34。必填 · 填写：`2026-10-12 23:30～23:46（北京时间）`
刷新历史	刷新页面后重新选择设备、字段和时间窗口，确认记录仍可查。

停止与恢复

字段 / 控件	填写说明
保留会话与停止发送	结束时关闭发送或定时任务并断开；保留分组、产品、设备和历史。
设备统计与历史曲线	首次进入后等待历史曲线加载，按字段和时间核对数据。
本次历史记录	核对独立状态上报的时间与值；相同值的不同消息不自动视为重复。
本次查询时间	使用完整日期和起止时间；截图输入框可能缩略显示。

遇到问题时先查哪里

看到什么现象	可能原因	先检查哪里	如何恢复
连接不上，或连上后不能识别设备	地址端口、连接方向或设备编号不符。	FMQX主动连接管理员提供的TCP入口；其他电脑不要填127.0.0.1；首帧必须完整且含正确clientId。	修正并保存，重新连接后只发送一个完整样本。
图中向导还是MQTT，不知道该连哪个入口	本篇当前向导先创建MQTT产品，后续才改TCP。	确认已撤回发布、改为JSON / TCP、重新发布，产品头部显示TCP且接入配置已生效。	按第二节完成设置，使用TCP入口8888或本环境管理员给出的端口。
发送正常，平台温度不更新	字段路径、clientId、产品生效状态或JSON格式不一致。	键名与物模型标识符相同，数值是整数；确认JSON闭合、产品已生效。	先单条发送第一帧样例，核对设备更新时间后再继续。
半帧提前处理，或粘包只出现一条	发送附加了行结束符、连接中断或入口报文边界配置不符。	同一TCP连接中使用None，核对第一段与第二段拼接，粘包为两个相邻完整对象。	停止重复发送，记录实际原文和时段，修正后用新可区分值再次测试。
没有调温入口，或设置值超出可选范围	设定温度仍只读、展示方式不符或配置未重新发布。	设定字段取消只读、图表和实时监测；范围16～35、步长1，产品已生效。	保存并重新发布后刷新设备详情，再下发范围内的新目标。
收到两条相同id，以为执行两次	同一消息在System与DeviceFrame中分别展示。	核对相同id、executionCount是否只增加一次，以及执行前后实际状态。	保留日志核对；不要为消除疑问连续重发同一调温。
收到成功应答，但当前值仍旧	只回了执行应答，还没有上报实际属性。	先核对同id、code=200与执行后的值，再查看实际属性是否人工发送或由硬件读回上报。	按真实当前状态发送属性报文，刷新当前值和历史。
历史只有14行，担心16条样本丢失	页面按秒展示，分片和粘包三条发生在23:35:00同一秒。	核对样本值、时间窗口、翻页及消息相关号；不要用页面行数替代逐消息检查。	保留原始发送记录并核查实际历史；本篇已逐字段唯一匹配32条属性。
实时有值但历史查不到，或刷新后消失	历史未开启、查询时间或字段不对。	检查历史存储开关、设备编号、2026-10-12日期和后续页。	开启历史并发布后发新样本；开启前的上报不会自动补录。
一段时间不操作后掉线	入口空闲策略或网络导致TCP连接结束。	看FMQX已连接状态；Keep Alive不等于自动发送业务心跳。	重新连接并发送含clientId完整对象，再做上报和新指令验证。

JSON 与 TCP 温控器接入 ​

开始前先了解 ​

复制模板前先替换这些参数 ​

一、创建产品、设备和字段 ​

1. 新建温控终端产品 ​

截图重点说明 ​

2. 用上报样例生成字段 ​

截图重点说明 ​

3. 核对两项采集点 ​

截图重点说明 ​

4. 填写独立设备编号 ​

截图重点说明 ​

5. 完成向导创建 ​

截图重点说明 ​

二、改为TCP并发布 ​

6. 改为JSON和TCP接入 ​

截图重点说明 ​

7. 设置调温范围和步长 ​

截图重点说明 ​

8. 设置温度只读和历史 ​

截图重点说明 ​

9. 开放设定温度控制 ​

截图重点说明 ​

10. 发布并确认接入配置生效 ​

截图重点说明 ​

三、连接FMQX网页版 ​

11. 导入设备演示连接 ​

截图重点说明 ​

12. 核对连接方向与地址 ​

截图重点说明 ​

四、身份定位与十条温度上报 ​

13. 发送含设备身份的第一帧 ​

截图重点说明 ​

14. 完成十个可区分温度样本 ​

截图重点说明 ​

五、验证分片、粘包和一次处理 ​

15. 只发送半个JSON对象 ​

截图重点说明 ​

16. 补齐分片并确认只处理一次 ​

截图重点说明 ​

17. 一次发送连续两个对象 ​

截图重点说明 ​

下发32℃并确认实际状态 ​

18. 将待下发设定调到32℃ ​

截图重点说明 ​

19. 确认设备收到32℃指令 ​

截图重点说明 ​

20. 核对同编号执行应答 ​

截图重点说明 ​

21. 独立上报执行后的实际状态 ​

截图重点说明 ​

22. 查看独立上报后的当前32℃ ​

截图重点说明 ​

23. 打开统计查看历史曲线 ​

24. 选择本次32℃回报的时间窗 ​

25. 刷新本次设定温度历史 ​

26. 核对刷新后仍存在的32℃记录 ​

需要时恢复连接（原操作示例） ​

27. 恢复后再下发34℃目标 ​

截图重点说明 ​

28. 确认恢复后接收新指令 ​

截图重点说明 ​

29. 核对34℃执行应答 ​

截图重点说明 ​

30. 人工回报执行后的实际34℃状态 ​

截图重点说明 ​

31. 核对平台实际当前值 ​

截图重点说明 ​

原样本与恢复示例的历史（独立旧时间窗） ​

32. 选择设备字段和历史时段 ​

截图重点说明 ​

33. 核对执行回报的历史值 ​

截图重点说明 ​

34. 刷新后再次查询历史 ​

截图重点说明 ​

九、停止、保留与再次验收 ​

35. 停止业务发送并保留数据 ​

截图重点说明 ​

36. 复看保存会话能够再次连接 ​

截图重点说明 ​

JSON 与 TCP 温控器接入

开始前先了解

复制模板前先替换这些参数

一、创建产品、设备和字段

1. 新建温控终端产品

截图重点说明

2. 用上报样例生成字段

截图重点说明

3. 核对两项采集点

截图重点说明

4. 填写独立设备编号

截图重点说明

5. 完成向导创建

截图重点说明

二、改为TCP并发布

6. 改为JSON和TCP接入

截图重点说明

7. 设置调温范围和步长

截图重点说明

8. 设置温度只读和历史

截图重点说明

9. 开放设定温度控制

截图重点说明

10. 发布并确认接入配置生效

截图重点说明

三、连接FMQX网页版

11. 导入设备演示连接

截图重点说明

12. 核对连接方向与地址

截图重点说明

四、身份定位与十条温度上报

13. 发送含设备身份的第一帧

截图重点说明

14. 完成十个可区分温度样本

截图重点说明

五、验证分片、粘包和一次处理

15. 只发送半个JSON对象

截图重点说明

16. 补齐分片并确认只处理一次

截图重点说明

17. 一次发送连续两个对象

截图重点说明

下发32℃并确认实际状态

18. 将待下发设定调到32℃

截图重点说明

19. 确认设备收到32℃指令

截图重点说明

20. 核对同编号执行应答

截图重点说明

21. 独立上报执行后的实际状态

截图重点说明

22. 查看独立上报后的当前32℃

截图重点说明

23. 打开统计查看历史曲线

24. 选择本次32℃回报的时间窗

25. 刷新本次设定温度历史

26. 核对刷新后仍存在的32℃记录

需要时恢复连接（原操作示例）

27. 恢复后再下发34℃目标

截图重点说明

28. 确认恢复后接收新指令

截图重点说明

29. 核对34℃执行应答

截图重点说明

30. 人工回报执行后的实际34℃状态

截图重点说明

31. 核对平台实际当前值

截图重点说明

原样本与恢复示例的历史（独立旧时间窗）

32. 选择设备字段和历史时段

截图重点说明

33. 核对执行回报的历史值

截图重点说明

34. 刷新后再次查询历史

截图重点说明

九、停止、保留与再次验收

35. 停止业务发送并保留数据

截图重点说明

36. 复看保存会话能够再次连接

截图重点说明
