7E 注册与心跳接入

本文依据已有操作手册整理为线上操作参考。原文标为预期或未执行的操作，仍须按实际环境验证。

配置注册身份并完成十样本上报、两轮温度控制、断开恢复和停止保留。

**开始前准备：**具备产品、模型、设备、发布、控制和历史查询权限；已获取TCP监听地址、平台设备编号、原始HEX身份及真实温度属性键；FMQX网页版可访问；实体设备需实现执行与状态回读

7E注册、心跳和温度业务有什么关系

本教程适用于通过TCP连接、首包使用7E注册信封、业务数据使用JSON的设备。先建立产品和可写温度模型，再让设备注册、上报温度、接收控制，并把执行后的状态独立回报给平台。

7E不是本篇业务协议名称：7E80加设备原始身份字节加7E用于注册；7E817E用于心跳。温度仍由JSON中的真实属性键传送，注册与心跳不会自动产生温度历史。

FMQX网页版提供温控演示状态机，方便观察命令实收、执行事件、应答和执行后独立温度回报。网页演示中状态改变不等于实体硬件已经执行；实物设备必须实现自己的执行与回读逻辑。

一次完整温控闭环

注册建立身份；业务温度和执行后状态都通过JSON传送。

复制模板前先替换这些参数

本篇代码使用普通模板名；截图保留实际历史资源。请先完成以下核对，再保存为UTF-8文件或发送报文。

• YAML中的device是本流程会话别名；demo-session-id须通过会话绑定替换为本篇目标会话的真实ID，动作节点的session仍保持device。
• 先完整粘贴定义，验证并保存版本；保存只证明配置已保存，运行和设备结果另按步骤核对。
• runTag和reportTag由使用者在YAML变量或GUI变量栏填写：两者都须以FastBee加下划线开头，后接英文字母、数字、下划线或短横线；reportTag每次独立回报使用全新值。示例占位词不能直接运行。
• 带Unicode转义的参数键是保存文件的标准字符串语法，请完整照抄；替换变量不表示修改7E注册帧、心跳帧或属性标识。注册身份与属性名仍按本篇对应设备正式配置核对。
• 连接文件中的host、port及监听方向须改为当前环境实际地址；127.0.0.1表示运行FMQX的本机。涉及MQTT时同步核对产品号、用户名、订阅主题和responseRoute，密码仅在连接页面安全填写。
• 分组、会话及订阅id是导入文件内部引用；如需改名，groupId必须与对应分组id一致。先核对再导入，不要在保留会话上重复创建同名连接。
• 代码块是按既有无密码资产或原代码改写的客户模板，尚未证明本版模板已成功导入。历史截图、发送时间和业务通过范围仍以各步骤记录为准；不要将模板名当作旧证据中的实际资源名。

开始前准备账号与连接资料

账号需要产品创建与编辑、模型编辑、设备添加与查看、发布、设备控制和历史查询权限。看不到入口时由管理员补齐对应权限，再继续原步骤。

向管理员获取平台地址、TCP运行节点地址和端口、设备平台编号、设备注册原始HEX身份，以及温度属性键。设备侧地址必须从设备所在网络可达；同机演示才能使用127.0.0.1。

准备可访问的FMQX网页版和温控演示连接资料。复验时复用已保留的正式连接；查询历史时填写本次操作的时间范围。

FMQX网页版 → 连接管理

字段 / 控件	填写说明
导入配置	将温控演示连接资料导入FMQX网页版。
温控演示连接	在同一正式会话内完成上报、控制与恢复。 必填 · 填写：温控演示连接
导入资料中的温控初始定义	说明首次导入资料定义的演示温度起点。

FMQX网页版 → 正式温控连接配置

字段 / 控件	填写说明
TCP连接地址与端口	把设备会话连接到提供TCP监听的运行节点。 必填 · 填写：<TCP主机>:<TCP端口> 平台管理员提供的可达TCP监听地址和端口。 修改后须重连。
接收模式	按TCP原始字节流读取无换行的下行命令。 必填 · 填写：按字节流 修改后须重连。按字节流：下行字节到达即可参与解析，无须等待换行；下行字节到达即可参与解析，无须等待换行。按行：等到行结束符后才输出消息；此场景不采用；等到行结束符后才输出消息；此场景不采用。
自动重连	决定断线后是否自行重连。 必填 · 填写：关闭 修改后须重连。
连接	建立所选正式会话的TCP连接。

创建JSON/TCP温度产品

产品先定义业务解析。本场景先保存产品草稿；设备记录随后在设备管理手动添加。TCP向导中创建并接入失败的提示仅用于排障，不作为设备创建成功路径。

可替换的温度样本json

{

  "<温度标识符>": 40

}

把<温度标识符>替换成设备真实JSON键，例如设备说明中的temperature；不要把中文名称当作协议字段。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

1. 打开新建产品向导

**操作位置：*产品管理→*新建产品向导 操作步骤：在产品管理点击新建产品。

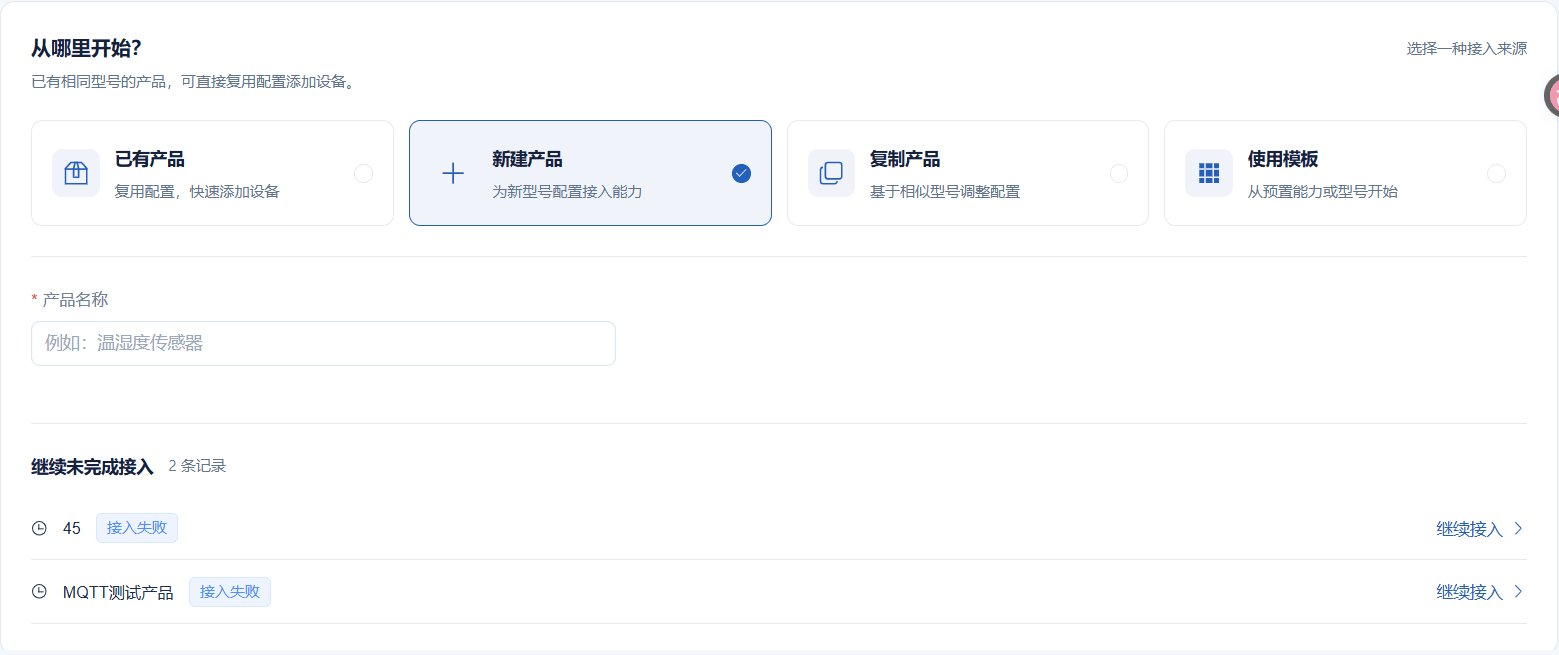

向导显示新建产品入口。

截图重点说明

字段 / 控件	说明
新建产品	打开新产品向导，开始定义独立温度产品。 必填 · 填写：新建产品

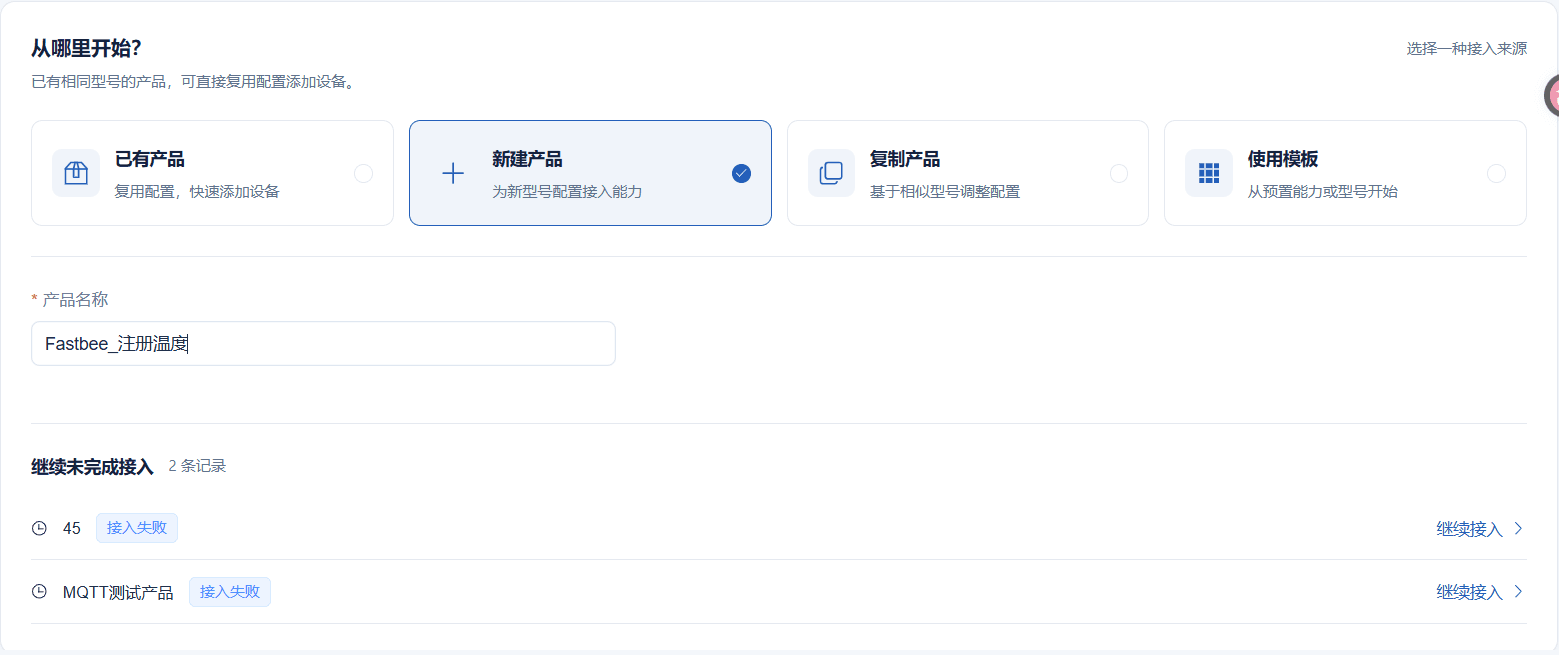

2. 填写产品名称

操作位置：产品管理→新建产品向导 操作步骤：在产品名称填写注册温度。

表单保留新产品名称。

截图重点说明

字段 / 控件	说明
产品名称	用便于识别的名称区分温度产品。 必填 · 填写：注册温度

3. 选择JSON业务协议

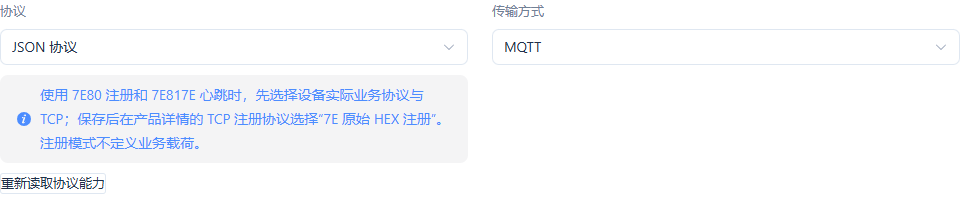

操作位置：产品管理→新建产品向导 操作步骤：在业务协议选择JSON。

业务协议显示JSON；7E仅作为后续注册信封。

截图重点说明

字段 / 控件	说明
业务协议	决定如何将业务报文解析为属性。 必填 · 填写：JSON

4. 选择TCP传输

操作位置：产品管理→新建产品向导 操作步骤：在传输方式选择TCP。

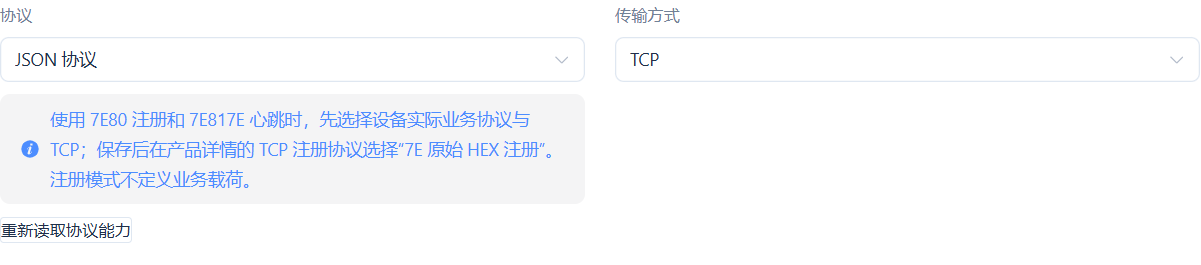

传输方式显示TCP。

截图重点说明

字段 / 控件	说明
传输方式	决定设备连接使用的传输通道。 必填 · 填写：TCP

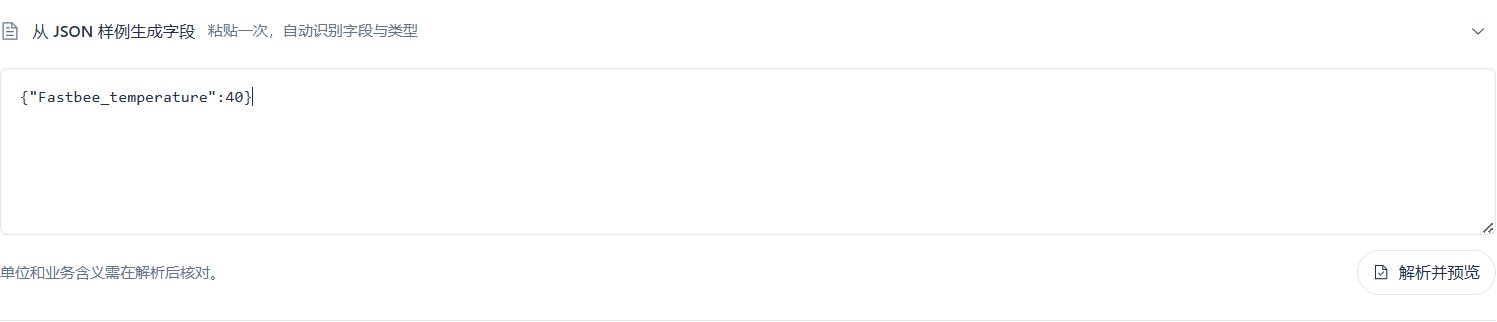

5. 填写真实JSON样本

**操作位置：*产品管理→*新建产品向导 操作步骤：把替换好温度标识符的JSON样本填入设备JSON样本。

样本含一个数字温度字段。

截图重点说明

字段 / 控件	说明
设备JSON样本	解析真实业务样本以生成温度字段草稿。 必填 · 填写：{"<温度标识符>":40}

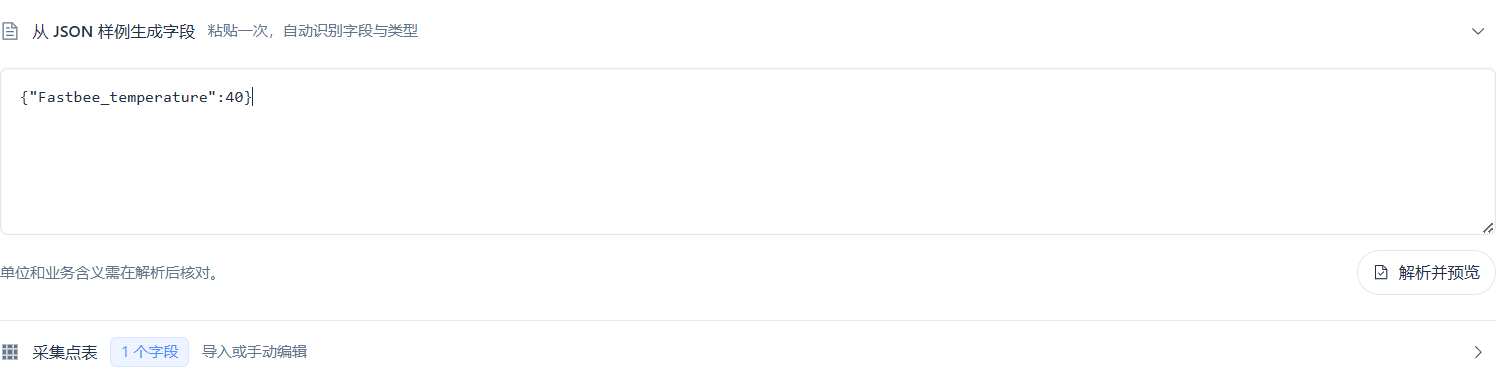

6. 解析样本

**操作位置：*产品管理→*新建产品向导 操作步骤：点击解析并预览。

采集点表生成一个温度字段。

截图重点说明

字段 / 控件	说明
解析并预览	把样本键和值转换成可检查的采集点表。 必填 · 填写：解析并预览

7. 核对温度采集点

**操作位置：*产品管理→*新建产品向导 操作步骤：在温度采集点核对标识符、整数类型、摄氏单位与JSON路径。

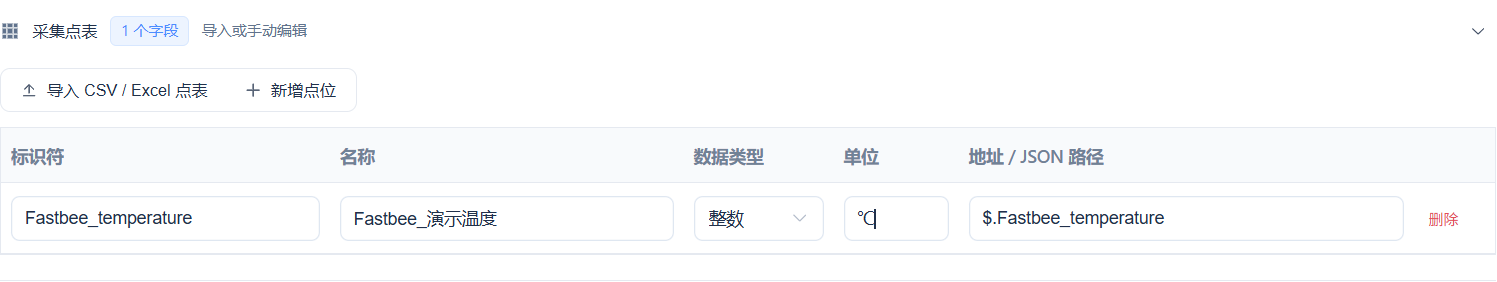

字段与设备实际温度键对应。

截图重点说明

字段 / 控件	说明
温度采集点	对应属性标识符、整数类型、摄氏单位及JSON路径。 必填 · 填写：温度 / integer / ℃ / $.<温度标识符>

8. 检查产品配置

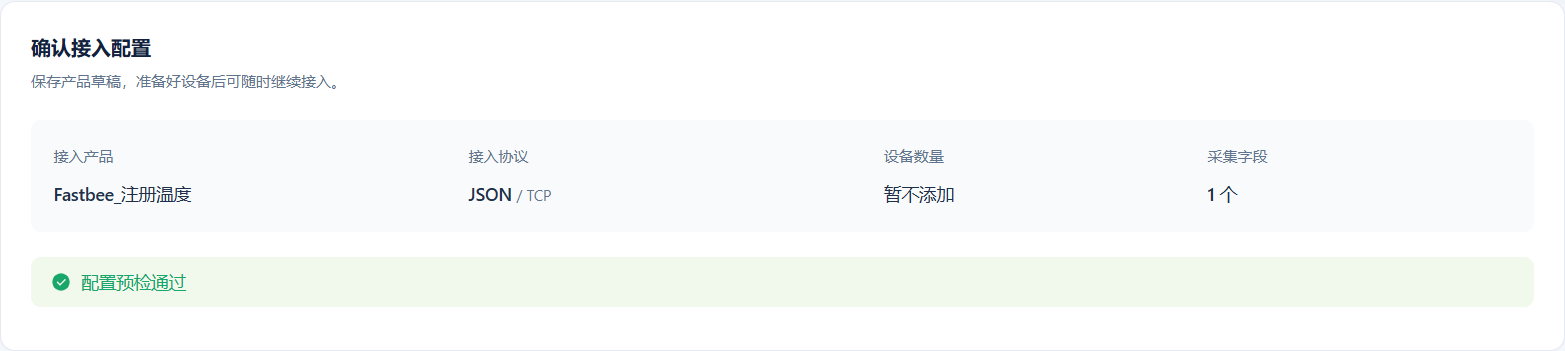

**操作位置：*产品管理→*新建产品向导 操作步骤：进入确认页核对配置预检。

产品名称、JSON/TCP和一个温度字段预检通过。

截图重点说明

字段 / 控件	说明
配置预检	在提交前显示产品、协议、传输和字段是否完整。 必填 · 填写：配置预检通过

9. 保存产品草稿

**操作位置：*产品管理→*新建产品向导 操作步骤：点击保存产品草稿。

本次提交只保存产品，设备随后手动添加。

截图重点说明

字段 / 控件	说明
保存产品草稿	先保存产品供后续模型配置和手动添加设备使用。 必填 · 填写：保存产品草稿

10. 确认产品已保存

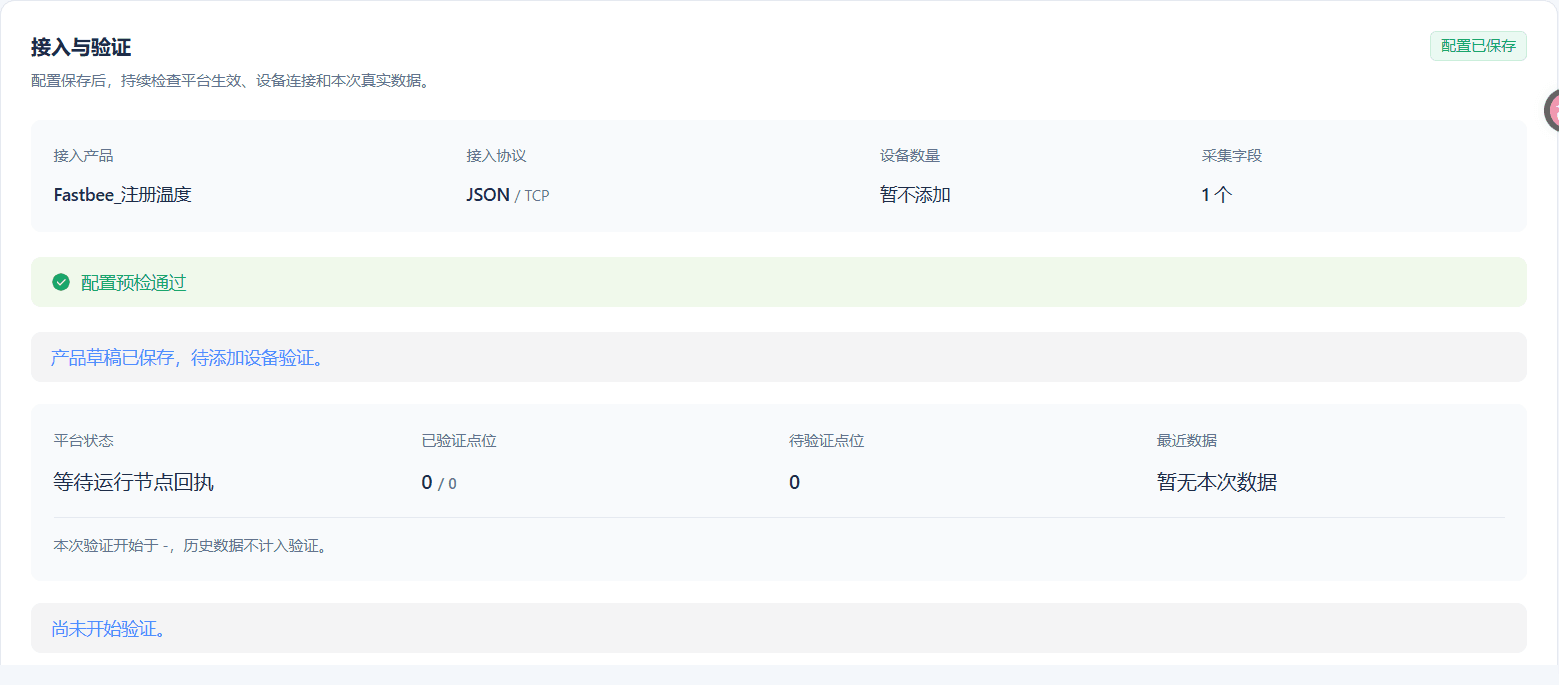

**操作位置：*产品管理→*新建产品向导 操作步骤：读取产品草稿结果。

出现产品草稿已保存、待添加设备的反馈。

截图重点说明

字段 / 控件	说明
产品草稿结果	表示产品已创建，尚需添加设备并验证。 必填 · 填写：产品草稿已保存

11. 打开已保存产品

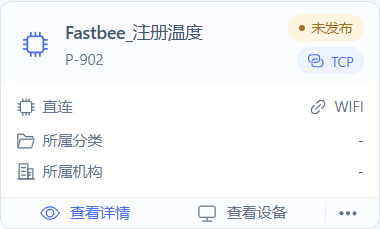

**操作位置：*产品管理→*新建产品向导 **操作步骤：**在产品列表打开刚保存的注册温度产品。

列表和详情指向本篇独立产品。

截图重点说明

字段 / 控件	说明
产品草稿结果	表示产品已创建，尚需添加设备并验证。 必填 · 填写：产品草稿已保存

产品管理 → 新建产品向导

字段 / 控件	填写说明
新建产品	打开新产品向导，开始定义独立温度产品。
产品名称	用便于识别的名称区分温度产品。 必填 · 填写：注册温度
业务协议	决定如何将业务报文解析为属性。 必填 · 填写：JSONJSON：把JSON对象中的温度键映射为属性；把JSON对象中的温度键映射为属性。
传输方式	决定设备连接使用的传输通道。 必填 · 填写：TCPTCP：通过持续TCP连接传送注册、心跳和JSON业务消息；通过持续TCP连接传送注册、心跳和JSON业务消息。
设备JSON样本	解析真实业务样本以生成温度字段草稿。 必填 · 填写：{"<温度标识符>":40}
解析并预览	把样本键和值转换成可检查的采集点表。
温度采集点	对应属性标识符、整数类型、摄氏单位及JSON路径。 必填 · 填写：温度 / integer / ℃ / $.<温度标识符>
配置预检	在提交前显示产品、协议、传输和字段是否完整。
保存产品草稿	先保存产品供后续模型配置和手动添加设备使用。
产品草稿结果	表示产品已创建，尚需添加设备并验证。

确认温度可写并保留历史

演示模型实际保存为整数、最小0、最大100、单位℃、历史开启、只读关闭。实物范围和单位应按设备规格填写；只读关闭前应确认设备支持属性设置。

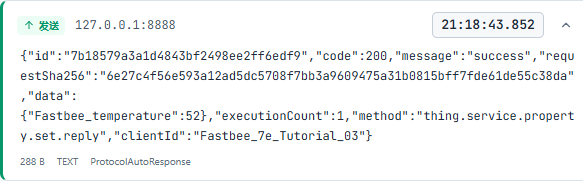

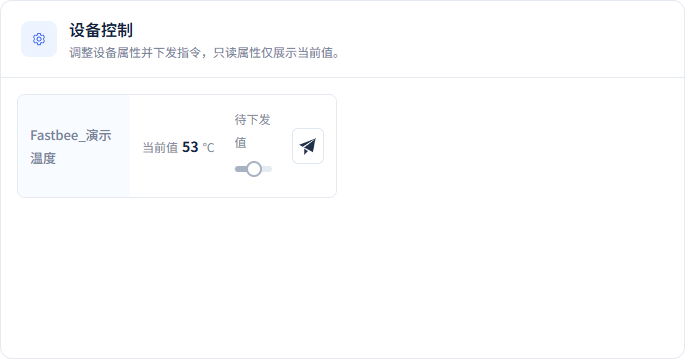

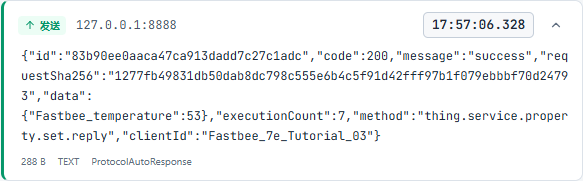

此演示取消只读时，页面同时关闭图表展示与实时监测。下行与本轮52当前值通过设备运行状态核对；属性报告时间和实际历史单独关联。单位和取值范围以保存后的模型详情为准。

12. 打开温度模型

**操作位置：*产品详情→功能定义→*温度属性 操作步骤：在功能定义中打开修改温度属性。

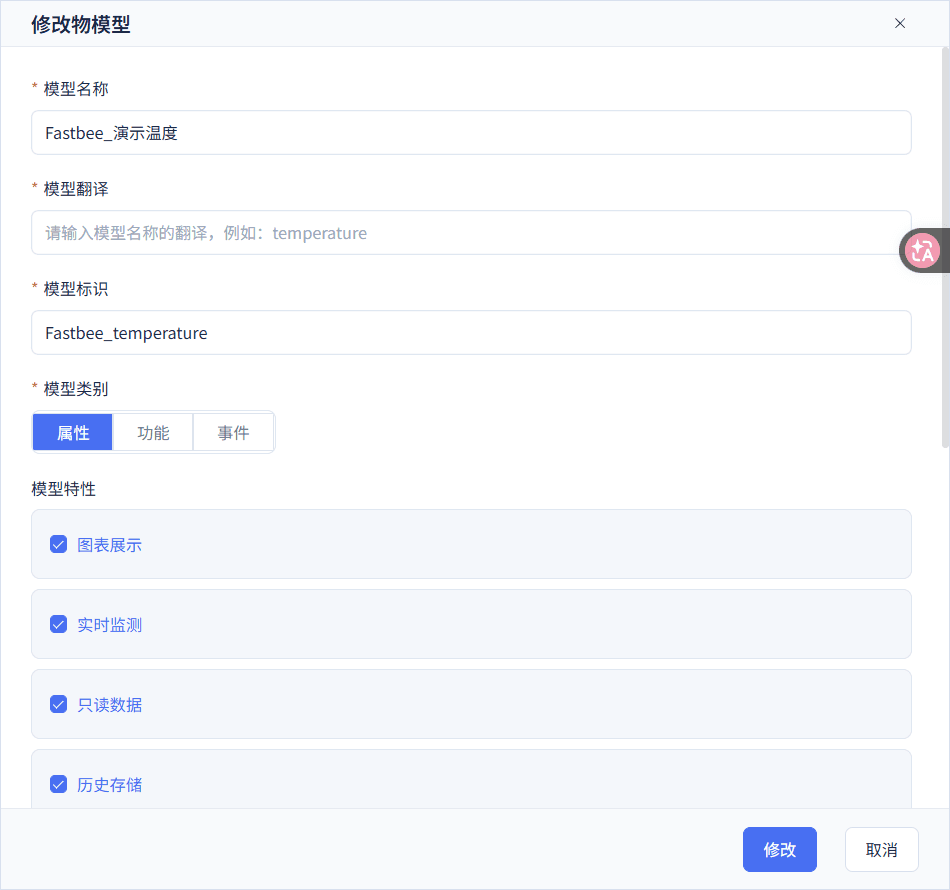

编辑窗口显示已生成的温度属性。

截图重点说明

字段 / 控件	说明
修改温度属性	打开已生成的温度物模型编辑窗口。 必填 · 填写：温度属性

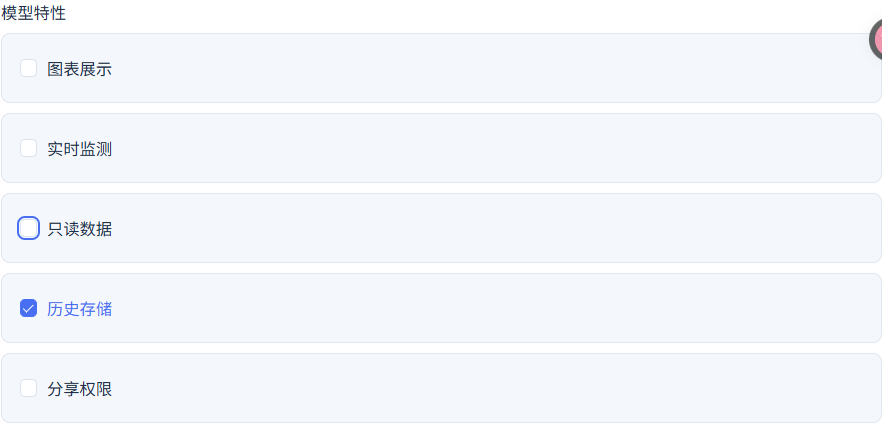

13. 取消只读并保留历史

操作位置：产品详情→功能定义→温度属性 操作步骤：取消勾选只读数据，保持历史存储****开启。

温度可下发并保留业务历史；本次同时关闭图表与实时监测，结果从运行状态核对。

截图重点说明

字段 / 控件	说明
只读数据	决定平台是否可以向设备下发温度属性设置。 必填 · 填写：关闭只读
历史存储	保留温度事件供历史查询和复验。 必填 · 填写：开启

14. 设置整数取值范围

操作位置：产品详情→功能定义→温度属性 操作步骤：将整数取值范围设为最小0、最大100。

真实配置图显示最小0与最大100；实物范围按设备规格填写。

截图重点说明

字段 / 控件	说明
整数最小值	限制温度属性允许的最小值。 必填 · 填写：0
整数最大值	限制温度属性允许的最大值。 必填 · 填写：100

15. 保存模型设置

**操作位置：*产品详情→功能定义→*温度属性 操作步骤：点击修改保存模型。

提交历史、可写及整数范围设置。

截图重点说明

字段 / 控件	说明
修改	保存温度模型的历史、写入、范围与单位设置。 必填 · 填写：修改

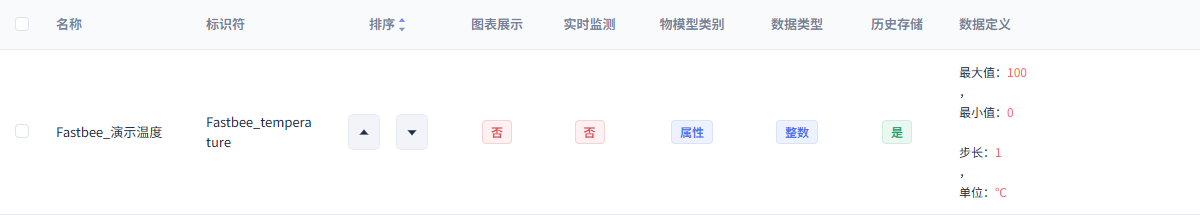

16. 读回保存后的模型

**操作位置：*产品详情→功能定义→*温度属性 操作步骤：回到功能定义核对模型保存值。

历史开启、可写、整数0至100、单位℃均以读回值为准。

截图重点说明

字段 / 控件	说明
历史存储	保留温度事件供历史查询和复验。 必填 · 填写：开启
只读数据	决定平台是否可以向设备下发温度属性设置。 必填 · 填写：关闭只读
整数最小值	限制温度属性允许的最小值。 必填 · 填写：0
整数最大值	限制温度属性允许的最大值。 必填 · 填写：100
温度单位	给温度显示和历史值附上摄氏度单位。 必填 · 填写：℃
模型保存值	核对历史开启、可写、整数0至100与单位℃已经实际保存。 必填 · 填写：历史开启；可写；0至100；℃

产品详情 → 功能定义 → 温度属性

字段 / 控件	填写说明
修改温度属性	打开已生成的温度物模型编辑窗口。
历史存储	保留温度事件供历史查询和复验。 必填 · 填写：开启 修改后须发布。
只读数据	决定平台是否可以向设备下发温度属性设置。 必填 · 填写：关闭只读 修改后须发布。
整数最小值	限制温度属性允许的最小值。 必填 · 填写：0 修改后须发布。
整数最大值	限制温度属性允许的最大值。 必填 · 填写：100 修改后须发布。
温度单位	给温度显示和历史值附上摄氏度单位。 必填 · 填写：℃ 修改后须发布。
修改	保存温度模型的历史、写入、范围与单位设置。 修改后须发布。
模型保存值	核对历史开启、可写、整数0至100与单位℃已经实际保存。

从设备管理手动添加设备

在设备列表把鼠标移到接入设备的下拉箭头区域，展开菜单后选择手动添加；直接点击主按钮会进入设备向导。

平台设备编号与JSON clientId相同；注册帧中FABC0003是设备原始HEX身份，它通过设备级覆盖映射到平台记录。两者应由设备资料与管理员共同核定。

17. 展开设备手动添加菜单

**操作位置：*设备管理→接入设备→*手动添加 操作步骤：在设备管理将鼠标移到接入设备的下拉箭头区域，展开菜单。

悬停后出现手动添加菜单；点击主按钮会进入向导。

截图重点说明

字段 / 控件	说明
接入设备	悬停下拉箭头区域展开设备创建方式菜单。 必填 · 填写：接入设备的下拉箭头

18. 选择手动添加

**操作位置：*设备管理→接入设备→*手动添加 操作步骤：在接入菜单选择手动添加。

选择已有产品的设备手动添加路径。

截图重点说明

字段 / 控件	说明
手动添加	为已有JSON/TCP产品创建设备记录。 必填 · 填写：手动添加

19. 查看手动添加窗口

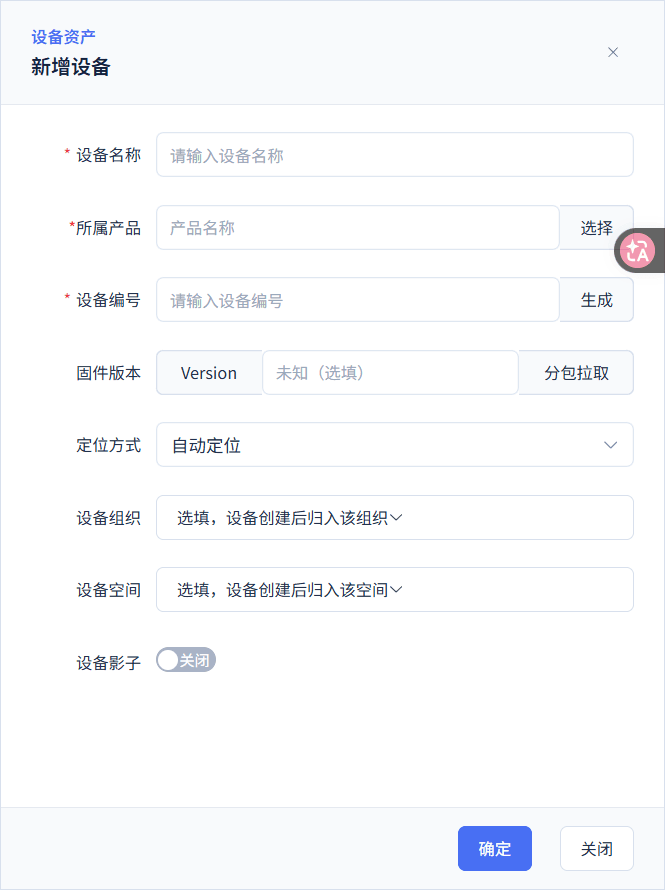

**操作位置：*设备管理→接入设备→*手动添加 操作步骤：在手动添加窗口定位设备名称。

窗口显示名称、编号和产品字段。

截图重点说明

字段 / 控件	说明
设备名称	给设备一个可识别的业务名称。 必填 · 填写：注册温控器

20. 填写设备名称

操作位置：设备管理→接入设备→手动添加 操作步骤：在设备名称填写可识别的注册温控器名称。

设备名称已填写，仍未提交。

截图重点说明

字段 / 控件	说明
设备名称	给设备一个可识别的业务名称。 必填 · 填写：注册温控器

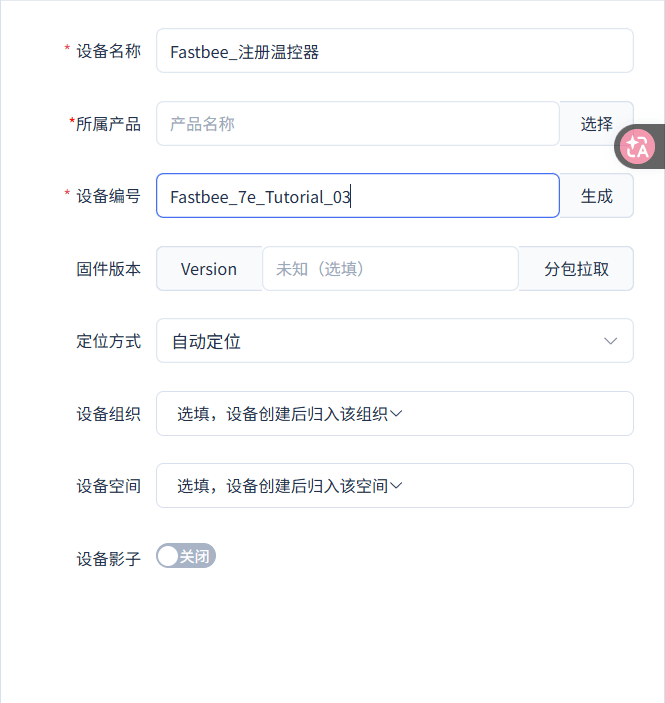

21. 填写平台设备编号

**操作位置：*设备管理→接入设备→*手动添加 操作步骤：在平台设备编号填写当前设备的唯一编号。

编号符合9至64位要求，并与JSON clientId保持一致。

截图重点说明

字段 / 控件	说明
平台设备编号	作为平台设备记录与JSON clientId的共同身份。 必填 · 填写：<设备编号>

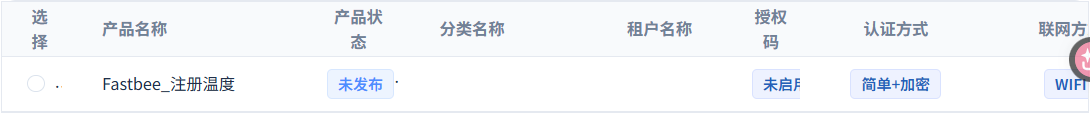

22. 查找所属产品

操作位置：设备管理→接入设备→手动添加 操作步骤：在所属产品查找刚保存的注册温度产品。

候选列表出现本篇温度产品。

截图重点说明

字段 / 控件	说明
所属产品	将设备绑定到正确的JSON/TCP温度产品。 必填 · 填写：刚保存的注册温度产品

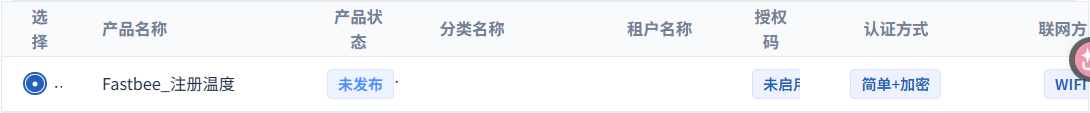

23. 选择所属产品

**操作位置：*设备管理→接入设备→*手动添加 操作步骤：在产品候选中选中刚保存的注册温度产品。

所属产品选中正确的JSON/TCP产品。

截图重点说明

字段 / 控件	说明
所属产品	将设备绑定到正确的JSON/TCP温度产品。 必填 · 填写：刚保存的注册温度产品

24. 核对设备与产品关系

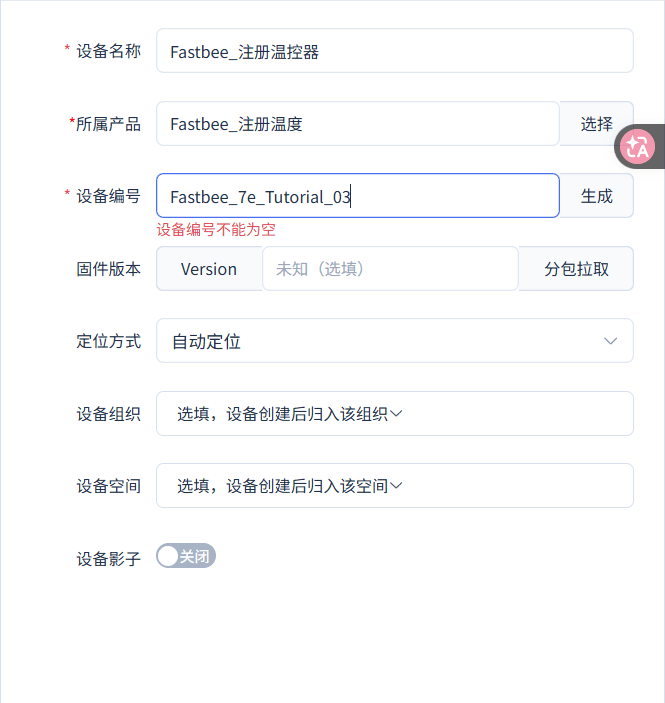

操作位置：设备管理→接入设备→手动添加 操作步骤：提交前核对平台设备编号与所属产品，同时查看编号下的校验提示。

编号和所属产品已填入；图中仍保留“设备编号不能为空”的红字提示。

截图重点说明

字段 / 控件	说明
平台设备编号	作为平台设备记录与JSON clientId的共同身份。 必填 · 填写：<设备编号>
所属产品	将设备绑定到正确的JSON/TCP温度产品。 必填 · 填写：刚保存的注册温度产品

25. 保存设备

**操作位置：*设备管理→接入设备→*手动添加 操作步骤：点击确定。

保存当前设备关系。

截图重点说明

字段 / 控件	说明
确定	保存当前设备及所属产品关系。 必填 · 填写：确定

26. 确认设备记录已保存

**操作位置：*设备管理→接入设备→*手动添加 操作步骤：在设备详情核对设备保存结果。

本篇设备记录可打开，编号和所属产品一致。

截图重点说明

字段 / 控件	说明
设备保存结果	显示已保存设备编号、产品与设备记录。 必填 · 填写：设备详情可打开

设备管理 → 接入设备 → 手动添加

字段 / 控件	填写说明
接入设备	悬停下拉箭头区域展开设备创建方式菜单。
手动添加	为已有JSON/TCP产品创建设备记录。
设备名称	给设备一个可识别的业务名称。 必填 · 填写：注册温控器
平台设备编号	作为平台设备记录与JSON clientId的共同身份。 必填 · 填写：<设备编号> 设备硬件资料或管理员分配的唯一编号。
所属产品	将设备绑定到正确的JSON/TCP温度产品。 必填 · 填写：刚保存的注册温度产品
确定	保存当前设备及所属产品关系。
设备保存结果	显示已保存设备编号、产品与设备记录。

配置7E身份并发布到运行节点

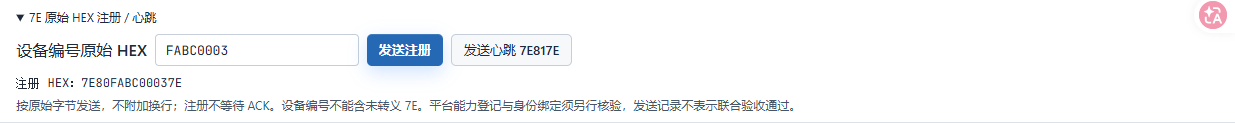

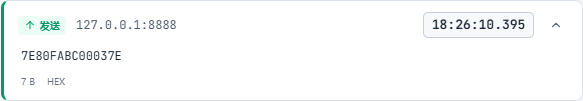

演示设备的原始身份为FABC0003，注册包为7E80FABC00037E，共7字节。Hex发送的是7E、80、FA、BC、00、03、7E这些字节，不能把显示字符串按ASCII再编码。

本篇注册模式没有配置注册ACK。发送后没有单独注册回复不能直接判定失败，应继续核对会话身份、业务上报和节点状态。保存与发布提示均是中间结果，目标节点APPLIED才证明当前节点已应用。

注册信封模板text

7E80<身份HEX>7E

<身份HEX>从设备厂商获取并替换；演示FABC0003对应7E80FABC00037E，按Hex发送。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

心跳原始字节text

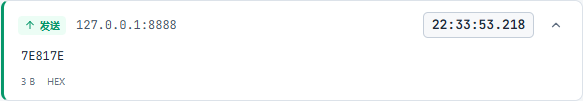

7E817E

先完成注册，再按Hex发送；心跳不携带温度值。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

27. 进入TCP注册手动配置

**操作位置：*产品详情→TCP注册→*手动配置 操作步骤：在产品TCP注册页面点击手动配置。

打开TCP注册草稿编辑。

截图重点说明

字段 / 控件	说明
手动配置	进入产品TCP注册草稿配置。 必填 · 填写：手动配置

28. 选择内置7E原始HEX

操作位置：产品详情→TCP注册→手动配置 操作步骤：在注册模式与身份格式选择7E 原始 HEX 注册。

身份以原始HEX字节解析。

截图重点说明

字段 / 控件	说明
注册模式与身份格式	按内置7E信封识别首包，设备编号以原始HEX字节读取。 必填 · 填写：7E原始HEX注册 / HEX

29. 绑定设备级HEX身份

操作位置：产品详情→TCP注册→手动配置 操作步骤：将当前设备的设备编号原始十六进制字节设为演示值FABC0003。

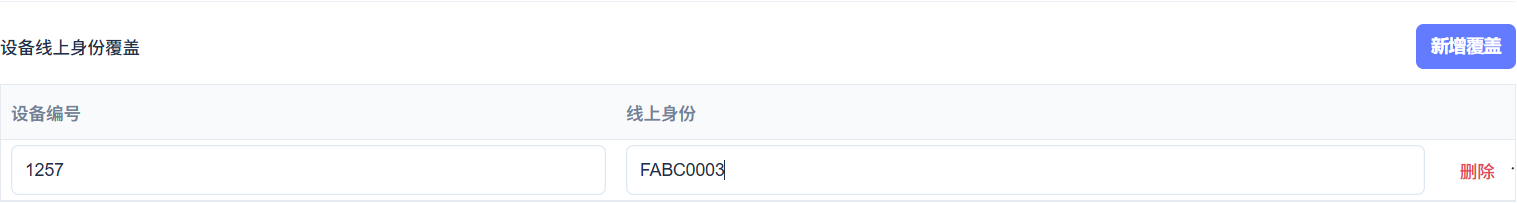

当前设备级覆盖与注册帧身份相同。

截图重点说明

字段 / 控件	说明
设备编号原始十六进制字节	将当前设备记录覆盖映射到注册帧中的原始身份字节。 必填 · 填写：FABC0003

30. 填写注册校验向量

**操作位置：*产品详情→TCP注册→*手动配置 操作步骤：在注册校验向量填写原始注册帧及预期身份。

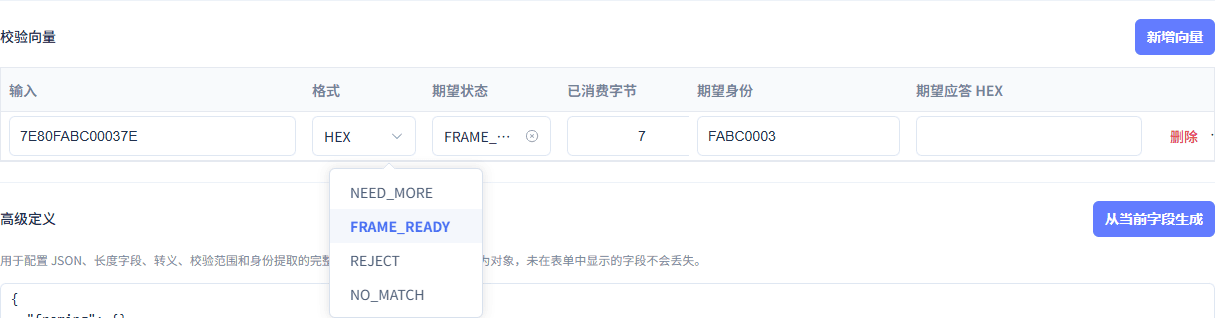

原始注册帧、7字节、身份FABC0003及下拉选项FRAME_READY均可读。

截图重点说明

字段 / 控件	说明
注册校验向量	用原始注册帧检查身份提取和完整帧长度。 必填 · 填写：7E80FABC00037E → FABC0003 / 7字节 / FRAME_READY

31. 保存注册草稿

**操作位置：*产品详情→TCP注册→*手动配置 操作步骤：点击保存草稿。

设备覆盖与校验向量写入草稿。

截图重点说明

字段 / 控件	说明
保存草稿	保存注册模式、设备级覆盖与测试向量。 必填 · 填写：保存草稿

32. 核对草稿版本

**操作位置：*产品详情→*发布与同步详情 操作步骤：读取当前草稿与发布版本中的草稿版本。

本篇已保存注册草稿版本6。

截图重点说明

字段 / 控件	说明
草稿与发布版本	核对当前注册草稿和已发布版本相同。 必填 · 填写：6 / 6

33. 执行真实注册校验

**操作位置：*产品详情→TCP注册→*手动配置 操作步骤：执行真实校验并读取节点返回结果。

真实校验通过且定义摘要与当前草稿一致。

截图重点说明

字段 / 控件	说明
真实校验	由运行节点实际检查当前注册定义。 必填 · 填写：校验通过

34. 确认发布产品

**操作位置：*产品详情→*发布与同步详情 操作步骤：在发布确认窗口点击确定。

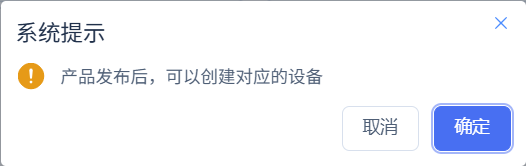

发布确认窗口使用“确定”提交当前产品。

截图重点说明

字段 / 控件	说明
确定	确认提交当前产品与注册配置的发布。 必填 · 填写：确定

35. 读取发布反馈

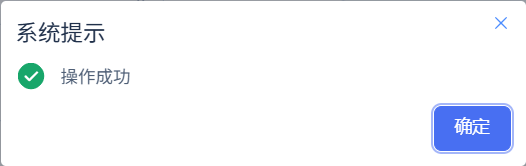

**操作位置：*产品详情→*发布与同步详情 操作步骤：读取发布结果。

发布成功提示出现，下一步继续核对节点实际应用。

截图重点说明

字段 / 控件	说明
发布结果	读取发布任务完成反馈，继续检查节点实际生效。 必填 · 填写：发布成功

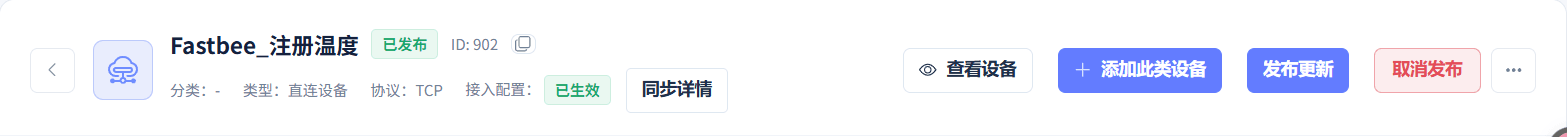

36. 查看产品发布与接入配置汇总

**操作位置：*产品详情→*发布与同步详情 操作步骤：在产品详情顶部查看产品发布与接入配置汇总。

产品顶部显示“已发布”和“接入配置已生效”；节点应用详情见第38步。

截图重点说明

字段 / 控件	说明
产品发布与接入配置汇总	读取产品顶部的发布及接入配置汇总状态。 必填 · 填写：已发布；接入配置已生效

37. 核对发布版本一致

操作位置：产品详情→发布与同步详情 操作步骤：核对草稿与发布版本均为6。

草稿6与发布6相同。

截图重点说明

字段 / 控件	说明
草稿与发布版本	核对当前注册草稿和已发布版本相同。 必填 · 填写：6 / 6

38. 核对运行节点可用

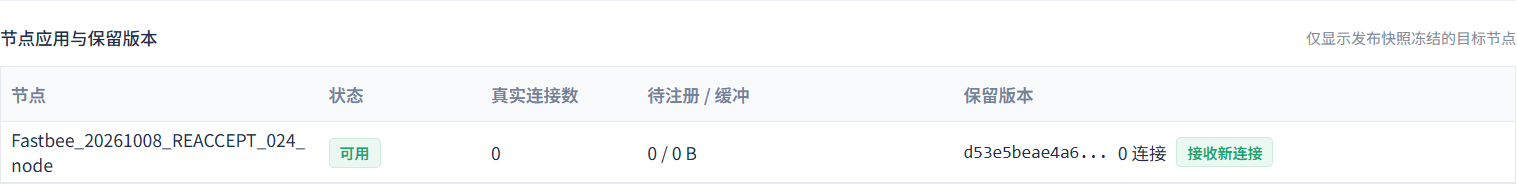

**操作位置：*产品详情→*发布与同步详情 操作步骤：查看目标节点节点应用状态和接收新连接能力。

当前本地单节点可用，已加载对应注册与JSON定义。

截图重点说明

字段 / 控件	说明
节点应用状态	表明当前目标节点已应用本产品快照。 必填 · 填写：APPLIED

产品详情 → TCP注册 → 手动配置

字段 / 控件	填写说明
手动配置	进入产品TCP注册草稿配置。
注册模式与身份格式	按内置7E信封识别首包，设备编号以原始HEX字节读取。 必填 · 填写：7E原始HEX注册 / HEX 修改后须发布。7E 原始 HEX 注册：原始十六进制字节身份；不把显示字符按ASCII重新编码；原始十六进制字节身份；不把显示字符按ASCII重新编码。
设备编号原始十六进制字节	将当前设备记录覆盖映射到注册帧中的原始身份字节。 必填 · 填写：FABC0003 设备厂家给出的原始HEX身份和管理员核定的设备关系。 修改后须发布。
注册校验向量	用原始注册帧检查身份提取和完整帧长度。 必填 · 填写：7E80FABC00037E → FABC0003 / 7字节 / FRAME_READY 修改后须发布。
保存草稿	保存注册模式、设备级覆盖与测试向量。 修改后须发布。
真实校验	由运行节点实际检查当前注册定义。
注册帧边界与能力限制	注册信封为7E80加身份原始字节加7E，心跳为7E817E。

产品详情 → 发布与同步详情

字段 / 控件	填写说明
确定	把产品、模型与注册配置一起交给运行节点应用。
发布结果	读取发布任务完成反馈，继续检查节点实际生效。
节点应用状态	表明当前目标节点已应用本产品快照。
草稿与发布版本	核对当前注册草稿和已发布版本相同。
产品发布与接入配置汇总	读取产品顶部的发布及接入配置汇总状态。

建立正式温控演示连接

温控连接的首次初始定义写在导入资料中，连接配置页面没有初值输入框。前段保留10月14日只读状态52、执行8次的参考图；后文10月15日新运行的内部初值40、执行0次另由该轮独立状态记录核对。

接收模式选按字节流。按行接收会等待换行，本场景下行JSON没有换行时会造成等待超时。修改接收模式后先保存，再重新连接和注册。

下面是可移植连接资料：替换TCP主机、端口、设备编号和属性键后再导入；40仅为首次导入的温控起点。定时心跳默认禁用，待注册和核对内容后再启动。

可替换的温控连接资料json

{

  "schemaVersion": 3,

  "sessions": [

    {

      "name": "注册温控演示",

      "protocol": "TCP",

      "host": "<TCP主机>",

      "port": 8888,

      "clientId": "<设备编号>",

      "timeoutMs": 5000,

      "autoReconnect": false,

      "tcpLineMode": false,

      "jsonDevice": {

        "format": "JSON",

        "initialState": {

          "<温度标识符>": 40

        },

        "responseRoute": ""

      },

      "scheduledSend": {

        "enabled": false,

        "intervalMs": 30000,

        "repeatCount": 0,

        "sendOnConnect": false,

        "sendImmediately": true,

        "payload": "7E817E",

        "format": "Hex",

        "retryCount": 0,

        "continueOnError": false

      }

    }

  ]

}

替换四类环境值：host、port、clientId和initialState的属性键。端口8888是演示值；按管理员实际资料修改。保留false，表示按字节流接收；initialState为首次导入定义，复验当前值另行读取。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

39. 打开连接导入入口

**操作位置：*FMQX网页版→*连接管理 操作步骤：在FMQX连接管理菜单选择导入配置。

导入配置菜单真实可见。

截图重点说明

字段 / 控件	说明
导入配置	将温控演示连接资料导入FMQX网页版。 必填 · 填写：导入配置

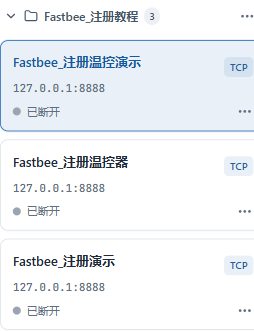

40. 选择正式温控演示连接

**操作位置：*FMQX网页版→*连接管理 操作步骤：导入温控连接资料后，选择温控演示连接。

连接列表出现正式温控演示连接；接收模式在下步核对。

截图重点说明

字段 / 控件	说明
温控演示连接	在同一正式会话内完成上报、控制与恢复。 必填 · 填写：温控演示连接

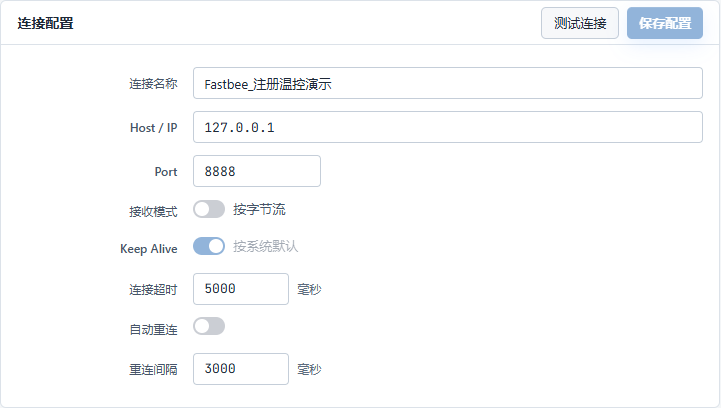

41. 核对正式连接地址

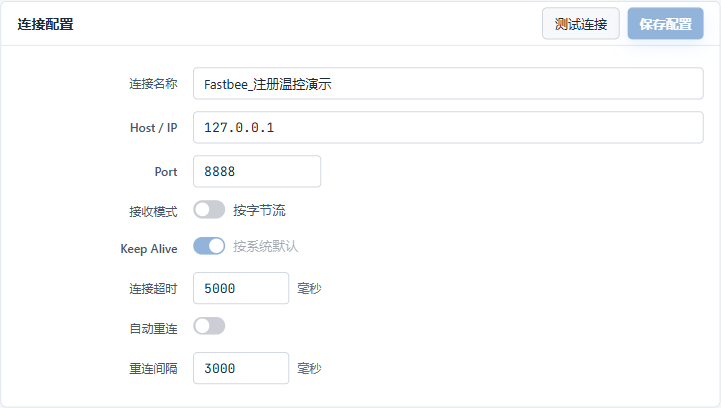

**操作位置：*FMQX网页版→*正式温控连接配置 操作步骤：在正式连接配置核对TCP连接地址与端口。

正式连接地址来自当前管理员，自动重连关闭。

截图重点说明

字段 / 控件	说明
TCP连接地址与端口	把设备会话连接到提供TCP监听的运行节点。 必填 · 填写：<TCP主机>:<TCP端口>
自动重连	决定断线后是否自行重连。 必填 · 填写：关闭

42. 核对按字节流接收

操作位置：FMQX网页版→正式温控连接配置 操作步骤：确认接收模式为按字节流。

接收模式按字节流，可处理无换行下行JSON。

截图重点说明

字段 / 控件	说明
接收模式	按TCP原始字节流读取无换行的下行命令。 必填 · 填写：按字节流

准备只读状态核对流程：打开FMQX顶栏“自动化测试”→“YAML”，完整粘贴下方定义，点击“验证”后“保存版本”。再在会话绑定中将device指向本篇刚导入并核对的会话；核对运行节点及当前状态后，按后续步骤点击运行。此处不使用导入流程文件按钮。

仅device.state.get的完整只读YAML模板yaml

"schemaVersion": 2

"name": "状态核对"

"sessions":

  "device":

    "sessionId": "demo-session-id"

    "isolation": "temporary"

"variables": {}

"steps":

  -

    "id": "current_state"

    "kind": "action"

    "enabled": true

    "action": "device.state.get"

    "session": "device"

    "timeoutMs": 5000

    "retries": 0

    "parameters": {}

    "assertions": []

"finally": []

"description": "只读取FMQX演示设备当前状态；不会重置初始值、连接设备或发送业务数据。"

"id": "state-check"

只读取当前状态，不连接、不发送、不重置设备。旧证据52和执行8不作为新会话固定断言；本次读取实值为准。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

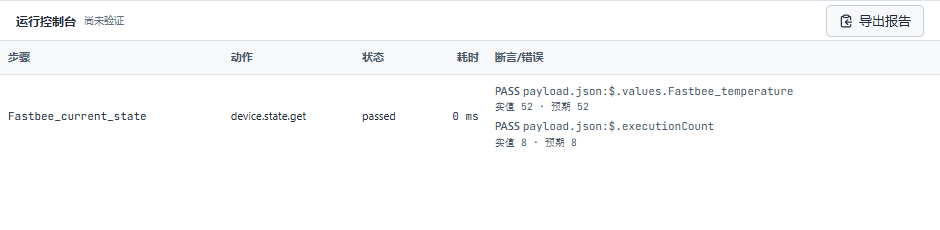

43. 读取温控演示当前状态

**操作位置：*FMQX网页版→自动化测试→*流程、节点属性与运行控制台 **操作步骤：**在自动化测试→YAML完整粘贴上方只读定义，验证并保存版本，device绑定本篇正式温控演示会话；点击 运行，读取当前状态及执行次数。

21:38只读补采温度实值52、执行次数实值8；初始40只在导入资料中说明。

截图重点说明

字段 / 控件	说明
运行	运行只含device.state.get的状态核对用例，读取当前状态而不连接或发送业务消息。 必填 · 填写：运行
当前状态实值	读取运行控制台的温度和执行次数实值断言。 必填 · 填写：温度52；执行8次

44. 连接正式会话

操作位置：FMQX网页版→正式温控连接配置 操作步骤：选择正式温控连接后点击连接。

本次连接使用正式温控会话。

截图重点说明

字段 / 控件	说明
连接	建立所选正式会话的TCP连接。 必填 · 填写：连接

45. 确认正式会话已连接

**操作位置：*FMQX网页版→*连接管理 **操作步骤：**在连接标题核对已连接状态。

正式温控会话显示已连接与断开按钮。

截图重点说明

字段 / 控件	说明
温控演示连接	在同一正式会话内完成上报、控制与恢复。 必填 · 填写：温控演示连接

46. 准备原始注册帧

操作位置：FMQX网页版→发送与会话消息 操作步骤：在注册发送区核对注册包为7E80FABC00037E。

原始身份FABC0003位于7E80与结束7E之间。

截图重点说明

字段 / 控件	说明
注册包	将当前设备原始HEX身份送入7E首包注册信封。 必填 · 填写：7E80FABC00037E
注册帧边界与能力限制	注册信封为7E80加身份原始字节加7E，心跳为7E817E。 必填 · 填写：7E80 + <身份HEX> + 7E；7E817E

47. 实际发送注册帧

**操作位置：*FMQX网页版→*发送与会话消息 操作步骤：按Hex发送当前注册包。

正式会话发出7字节7E80FABC00037E原始注册帧。

截图重点说明

字段 / 控件	说明
注册包	将当前设备原始HEX身份送入7E首包注册信封。 必填 · 填写：7E80FABC00037E

48. 实际发送心跳

*操作位置：FMQX网页版→发送与会话消息 **操作步骤：按Hex发送心跳包***7E817E。

正式会话发出3字节7E817E，不新增温度业务值。

截图重点说明

字段 / 控件	说明
心跳包	保持已注册TCP连接的活跃状态。 必填 · 填写：7E817E

FMQX网页版 → 发送与会话消息

字段 / 控件	填写说明
注册包	将当前设备原始HEX身份送入7E首包注册信封。 必填 · 填写：7E80FABC00037E
心跳包	保持已注册TCP连接的活跃状态。 必填 · 填写：7E817E
温度JSON上报	携带平台设备编号和温度键值更新业务状态。 必填 · 填写：{"clientId":"<设备编号>","<温度标识符>":31}
发送	将当前发送区报文真实发到所选会话。
下行实收帧	显示设备会话实际收到的属性设置请求。
执行应答	显示网页状态机处理命令后返回的应答。
独立状态回报	在应答之外单独上报读取到的设备温度状态。

逐条上报31至40十个温度样本

把两个占位符替换为自己的平台设备编号和温度标识符。每次只改变温度数字，按31、32、33、34、35、36、37、38、39、40顺序逐条发送；每条发送都需要独立可观察的消息。

首次十样本发送记录保留。若为补齐图片再发送，另建独立复验时间窗和记录，不把新图倒填为首次动作。历史核对也必须选择同一新窗口。

可替换的温度业务上报json

{

  "clientId": "<设备编号>",

  "<温度标识符>": 31

}

替换占位符后按Text发送JSON；后续只把数字改为32至40。不要给温度数字追加℃字符，也不要在JSON外加7E信封。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

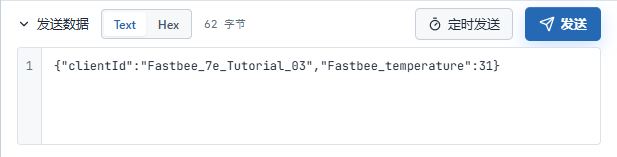

49. 准备温度JSON上报

**操作位置：*FMQX网页版→*发送与会话消息 操作步骤：把真实设备编号和温度标识符填入温度JSON上报。

发送区使用JSON业务格式，温度31是首条样本。

截图重点说明

字段 / 控件	说明
温度JSON上报	携带平台设备编号和温度键值更新业务状态。 必填 · 填写：{"clientId":"<设备编号>","<温度标识符>":31}

50. 发送温度样本31

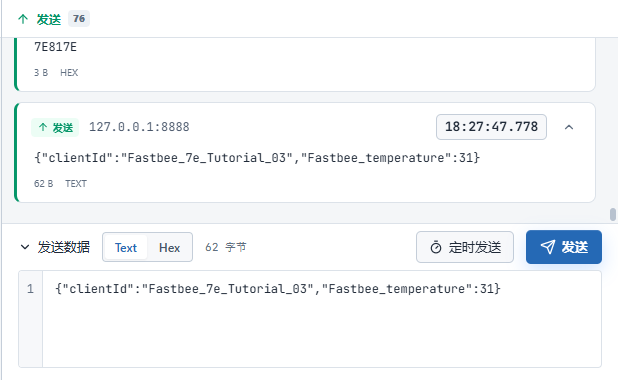

操作位置：FMQX网页版→发送与会话消息 操作步骤：把当前温度设为31后点击发送，核对实际发送消息。

此独立步骤的真实发送消息包含温度31；按对应窗口核对历史。

截图重点说明

字段 / 控件	说明
温度JSON上报	携带平台设备编号和温度键值更新业务状态。 必填 · 填写：{"clientId":"<设备编号>","<温度标识符>":31}
发送	将当前发送区报文真实发到所选会话。 必填 · 填写：发送

51. 发送温度样本32

操作位置：FMQX网页版→发送与会话消息 操作步骤：把当前温度设为32后点击发送，核对实际发送消息。

此独立步骤的真实发送消息包含温度32；按对应窗口核对历史。

截图重点说明

字段 / 控件	说明
温度JSON上报	携带平台设备编号和温度键值更新业务状态。 必填 · 填写：{"clientId":"<设备编号>","<温度标识符>":31}
发送	将当前发送区报文真实发到所选会话。 必填 · 填写：发送

52. 发送温度样本33

操作位置：FMQX网页版→发送与会话消息 操作步骤：把当前温度设为33后点击发送，核对实际发送消息。

此独立步骤的真实发送消息包含温度33；按对应窗口核对历史。

截图重点说明

字段 / 控件	说明
温度JSON上报	携带平台设备编号和温度键值更新业务状态。 必填 · 填写：{"clientId":"<设备编号>","<温度标识符>":31}
发送	将当前发送区报文真实发到所选会话。 必填 · 填写：发送

53. 发送温度样本34

操作位置：FMQX网页版→发送与会话消息 操作步骤：把当前温度设为34后点击发送，核对实际发送消息。

此独立步骤的真实发送消息包含温度34；按对应窗口核对历史。

截图重点说明

字段 / 控件	说明
温度JSON上报	携带平台设备编号和温度键值更新业务状态。 必填 · 填写：{"clientId":"<设备编号>","<温度标识符>":31}
发送	将当前发送区报文真实发到所选会话。 必填 · 填写：发送

54. 发送温度样本35

操作位置：FMQX网页版→发送与会话消息 操作步骤：把当前温度设为35后点击发送，核对实际发送消息。

此独立步骤的真实发送消息包含温度35；按对应窗口核对历史。

截图重点说明

字段 / 控件	说明
温度JSON上报	携带平台设备编号和温度键值更新业务状态。 必填 · 填写：{"clientId":"<设备编号>","<温度标识符>":31}
发送	将当前发送区报文真实发到所选会话。 必填 · 填写：发送

55. 发送温度样本36

操作位置：FMQX网页版→发送与会话消息 操作步骤：把当前温度设为36后点击发送，核对实际发送消息。

此独立步骤的真实发送消息包含温度36；按对应窗口核对历史。

截图重点说明

字段 / 控件	说明
温度JSON上报	携带平台设备编号和温度键值更新业务状态。 必填 · 填写：{"clientId":"<设备编号>","<温度标识符>":31}
发送	将当前发送区报文真实发到所选会话。 必填 · 填写：发送

56. 发送温度样本37

操作位置：FMQX网页版→发送与会话消息 操作步骤：把当前温度设为37后点击发送，核对实际发送消息。

此独立步骤的真实发送消息包含温度37；按对应窗口核对历史。

截图重点说明

字段 / 控件	说明
温度JSON上报	携带平台设备编号和温度键值更新业务状态。 必填 · 填写：{"clientId":"<设备编号>","<温度标识符>":31}
发送	将当前发送区报文真实发到所选会话。 必填 · 填写：发送

57. 发送温度样本38

操作位置：FMQX网页版→发送与会话消息 操作步骤：把当前温度设为38后点击发送，核对实际发送消息。

此独立步骤的真实发送消息包含温度38；按对应窗口核对历史。

截图重点说明

字段 / 控件	说明
温度JSON上报	携带平台设备编号和温度键值更新业务状态。 必填 · 填写：{"clientId":"<设备编号>","<温度标识符>":31}
发送	将当前发送区报文真实发到所选会话。 必填 · 填写：发送

58. 发送温度样本39

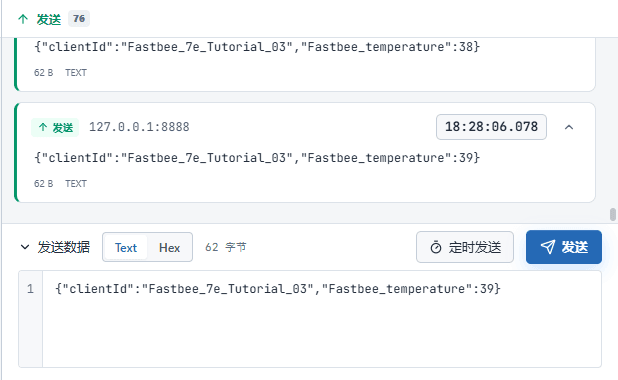

操作位置：FMQX网页版→发送与会话消息 操作步骤：把当前温度设为39后点击发送，核对实际发送消息。

此独立步骤的真实发送消息包含温度39；按对应窗口核对历史。

截图重点说明

字段 / 控件	说明
温度JSON上报	携带平台设备编号和温度键值更新业务状态。 必填 · 填写：{"clientId":"<设备编号>","<温度标识符>":31}
发送	将当前发送区报文真实发到所选会话。 必填 · 填写：发送

59. 发送温度样本40

操作位置：FMQX网页版→发送与会话消息 操作步骤：把当前温度设为40后点击发送，核对实际发送消息。

此独立步骤的真实发送消息包含温度40；按对应窗口核对历史。

截图重点说明

字段 / 控件	说明
温度JSON上报	携带平台设备编号和温度键值更新业务状态。 必填 · 填写：{"clientId":"<设备编号>","<温度标识符>":31}
发送	将当前发送区报文真实发到所选会话。 必填 · 填写：发送

运行定时心跳并核对实时与历史

定时发送只配置7E817E心跳。启动前再次读回Hex格式、30秒间隔和零重试，避免沿用默认文本报文。平台在线与当前温度分别判断，在线本身不能证明业务数据已更新。

开始按钮与0次计数采用10月15日的独立GUI补图，运行后1次计数另有记录；平台温度40和31～40十样本历史仍属于10月14日原窗口。它们是不同时间的操作与查看示例，不能合并成一次连续运行。

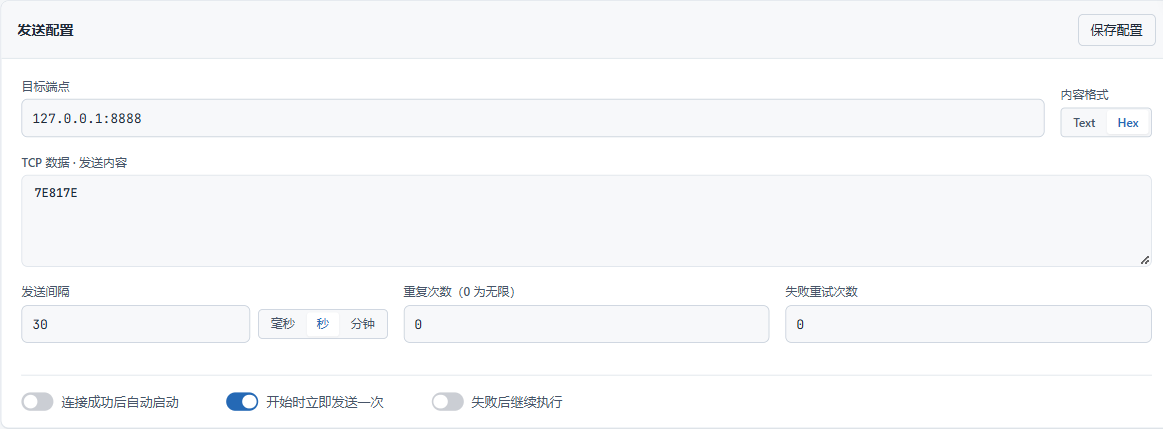

60. 读回正确的定时心跳

**操作位置：*FMQX网页版→*定时发送 操作步骤：核对定时心跳内容为Hex、7E817E和30000毫秒。

只运行心跳，零重试，保留正确内容。

截图重点说明

字段 / 控件	说明
定时心跳内容	只重复发送原始HEX心跳而不是温度样本。 必填 · 填写：Hex / 7E817E / 30000毫秒

61. 开始定时心跳

**操作位置：*FMQX网页版→*定时发送 操作步骤：确认当前会话连接正常，点击开始定时发送，随后观察状态和计数。

开始前状态已就绪、发送计数0，点击开始定时发送。

截图重点说明

字段 / 控件	说明
开始定时发送	启动前先核对当前会话和心跳内容。 必填 · 填写：开始前0次；运行后1次

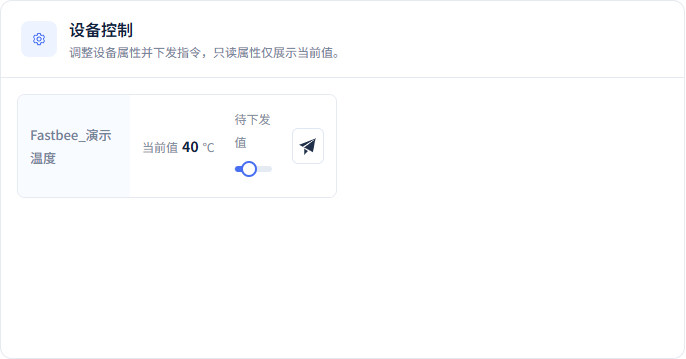

62. 核对平台最新温度40

**操作位置：*设备详情→*运行状态 操作步骤：在运行状态读取当前温度。

所选十样本窗口完成后当前值为40℃。

截图重点说明

字段 / 控件	说明
当前温度	展示设备最近上报的温度及更新时间。 必填 · 填写：40

63. 核对在线状态

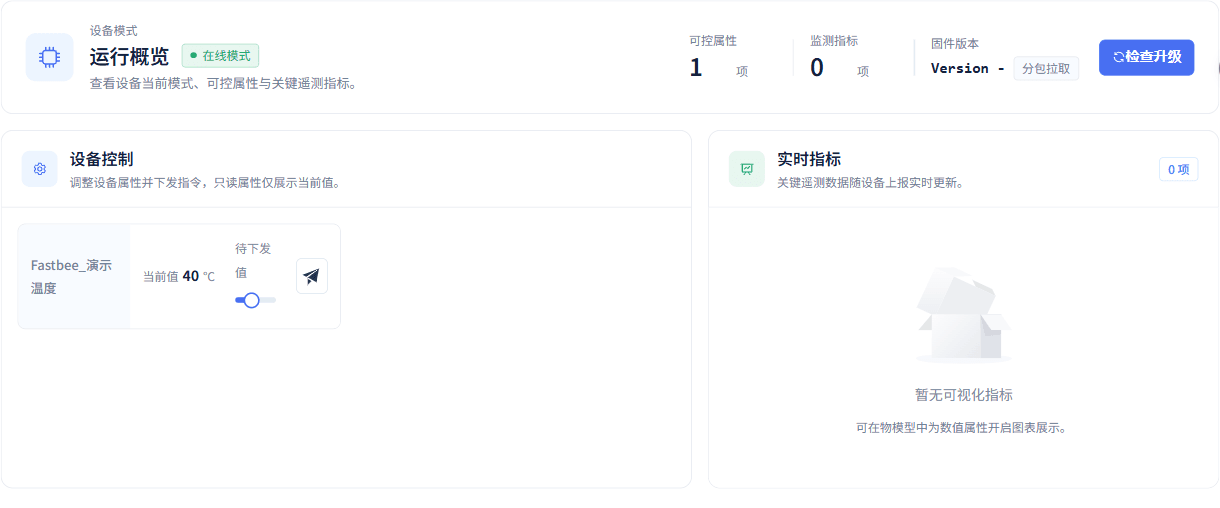

**操作位置：*设备详情→*运行状态 操作步骤：读取设备在线状态。

连接和心跳运行时平台显示本设备在线。

截图重点说明

字段 / 控件	说明
在线状态	显示平台所观察到的连接状态。 必填 · 填写：在线；停止后离线

64. 查询十样本时间窗

操作位置：历史数据→温度查询 操作步骤：选择当前产品、设备和温度属性，按自己发送时间选择查询窗口，再点击查询。

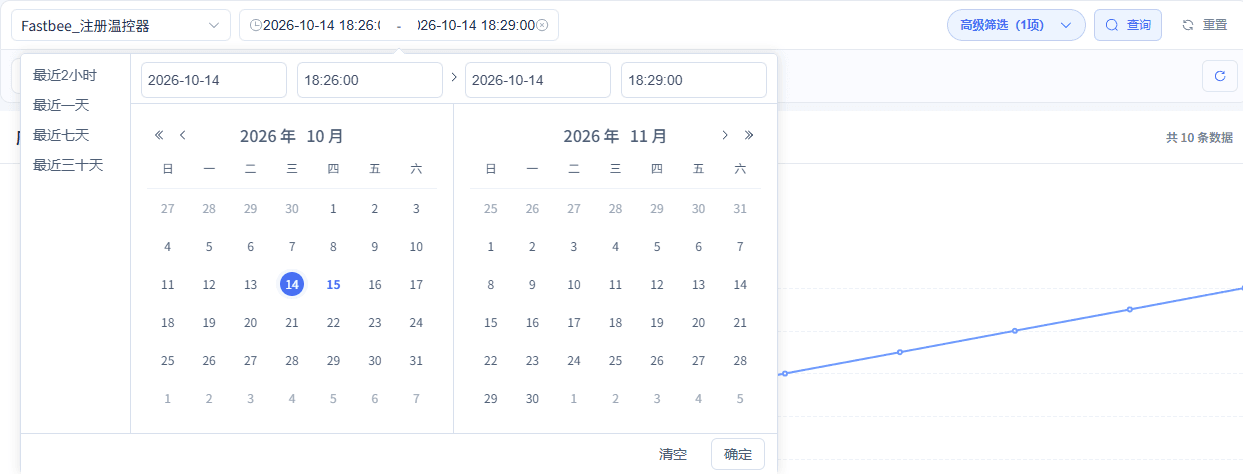

展开时间 · 范围：2026-10-14 18:26:00至18:29:00，用于31～40十样本历史。

截图重点说明

字段 / 控件	说明
历史产品设备与属性	限定查询当前设备的温度记录。 必填 · 填写：当前产品 / 当前设备 / 温度
历史时间范围	区分十样本、历史恢复和本次新52的独立窗口。 必填 · 填写：本次操作前后的小时间窗
查询	按当前对象与时间窗读取历史数据。 必填 · 填写：查询

65. 逐条核对十个样本

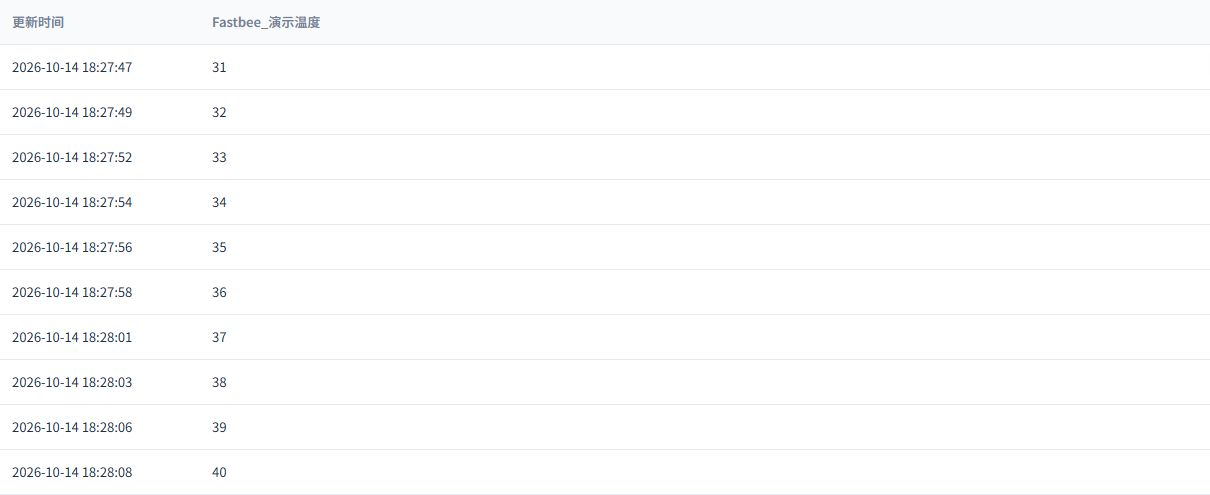

**操作位置：*历史数据→*温度查询 操作步骤：读取温度历史明细并逐条核对31至40。

对应窗口含31至40十个可区分业务样本；注册与心跳不是温度历史。

截图重点说明

字段 / 控件	说明
温度历史明细	逐条核对原十样本窗口的温度值和事件时间。 必填 · 填写：2026-10-14 18:26～18:29；31至40共十条

FMQX网页版 → 定时发送

字段 / 控件	填写说明
定时心跳内容	只重复发送原始HEX心跳而不是温度样本。 必填 · 填写：Hex / 7E817E / 30000毫秒
开始定时发送	在已注册连接上运行心跳定时发送。
定时运行状态	读取当前计划运行状态、界面累计发送计数和最近执行时间。

设备详情 → 运行状态

字段 / 控件	填写说明
当前温度	展示设备最近上报的温度及更新时间。
在线状态	显示平台所观察到的连接状态。
设备保留详情	读取保留设备详情顶部的设备编号、离线状态和所属产品。

历史数据 → 温度查询

字段 / 控件	填写说明
历史产品设备与属性	限定查询当前设备的温度记录。 必填 · 填写：当前产品 / 当前设备 / 温度
历史时间范围	区分十样本、历史恢复和本次新52的独立窗口。 必填 · 填写：本次操作前后的小时间窗 本次发送记录和历史存储时区。
查询	按当前对象与时间窗读取历史数据。
刷新结果	重新获取已选条件下的最新历史。
温度历史明细	展示所选时间窗内每条温度值及事件时间。

下发53并核对执行后的状态

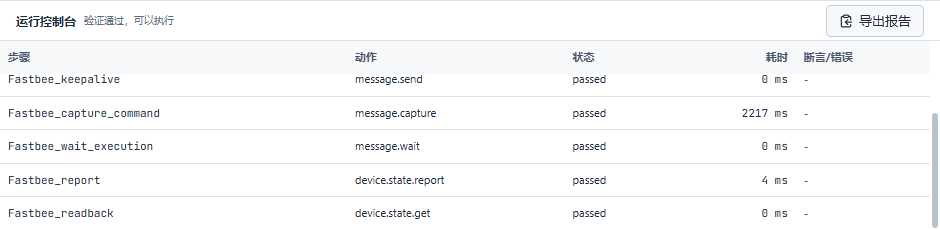

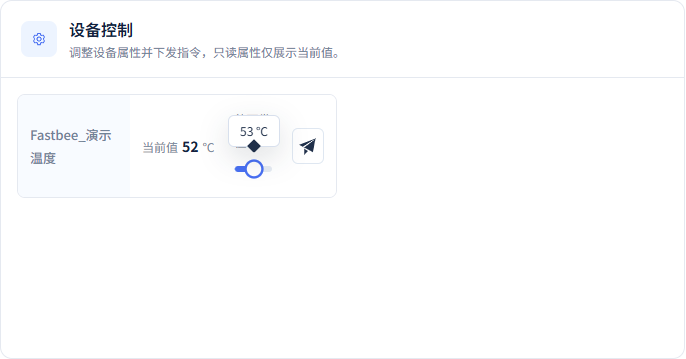

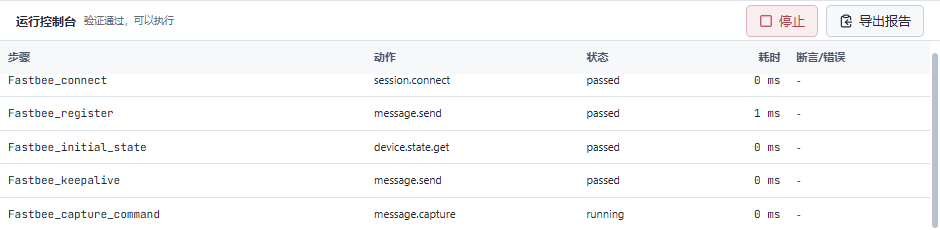

先启动温控场景，看到只等待新命令的步骤运行中，再在30秒内从平台发送53。一次闭环应串起新命令ID、设备实际接收、执行事件、执行应答、独立状态回报及平台最新值。

参数入口是自动化测试的流程页：选中捕获新命令节点，再在右侧节点属性核对futureOnly为true。完整匹配对象以保留用例定义核对；页面显示[object Object]不能证明完整对象内容。

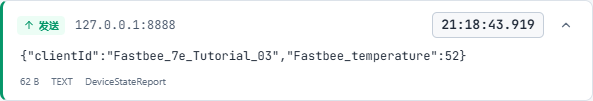

独立状态回报必须读取执行后的设备状态。把平台目标值直接照抄成回报只能证明发送了一条JSON，不能证明设备执行。网页演示状态机执行后由52变53；实体设备需由自己的驱动完成执行与回读。

准备温控执行与独立回报流程：打开FMQX顶栏“自动化测试”→“YAML”，完整粘贴下方定义，点击“验证”后“保存版本”。再在会话绑定中将device指向本篇刚导入并核对的会话；核对运行节点及当前状态后，按后续步骤点击运行。此处不使用导入流程文件按钮。

温控执行与独立状态回报完整YAML模板yaml

schemaVersion: 2

id: temperature-control

name: 注册补图

description: ''

tags: []

variables:

  runTag: "replace-with-your-run-tag"

  reportTag: "replace-with-unique-report-tag"

requiredEnvironment: []

sessions:

  device:

    sessionId: demo-session-id

    isolation: temporary

steps:

- id: disconnect

  kind: action

  enabled: true

  action: session.disconnect

  session: device

  timeoutMs: 5000

  retries: 0

  continueOnFailure: false

  repeat: 1

  format: Text

  qos: 0

  retain: false

  durationMs: 0

  maxConcurrency: 4

  parameters: {}

  assertions: []

  steps: []

  else: []

  parallel: []

- id: connect

  kind: action

  enabled: true

  action: session.connect

  session: device

  timeoutMs: 5000

  retries: 0

  continueOnFailure: false

  repeat: 1

  format: Text

  qos: 0

  retain: false

  durationMs: 0

  maxConcurrency: 4

  parameters: {}

  assertions: []

  steps: []

  else: []

  parallel: []

- id: register

  kind: action

  enabled: true

  action: message.send

  session: device

  timeoutMs: 5000

  retries: 0

  continueOnFailure: false

  repeat: 1

  format: Hex

  payload: 7E80FABC00037E

  qos: 0

  retain: false

  durationMs: 0

  maxConcurrency: 4

  parameters: {}

  assertions: []

  steps: []

  else: []

  parallel: []

- id: initial_state

  kind: action

  enabled: true

  action: device.state.get

  session: device

  timeoutMs: 5000

  retries: 0

  continueOnFailure: false

  repeat: 1

  format: Text

  qos: 0

  retain: false

  durationMs: 0

  maxConcurrency: 4

  parameters: {}

  assertions: []

  steps: []

  else: []

  parallel: []

- id: keepalive

  kind: action

  enabled: true

  action: message.send

  session: device

  timeoutMs: 5000

  retries: 0

  continueOnFailure: false

  repeat: 1

  format: Hex

  payload: 7E817E

  qos: 0

  retain: false

  durationMs: 0

  maxConcurrency: 4

  parameters: {}

  assertions: []

  steps: []

  else: []

  parallel: []

- id: capture_command

  kind: action

  enabled: true

  action: message.capture

  session: device

  timeoutMs: 30000

  retries: 0

  continueOnFailure: false

  repeat: 1

  format: Text

  qos: 0

  retain: false

  durationMs: 0

  maxConcurrency: 4

  parameters:

    direction: in

    futureOnly: true

    match:

      message.source: DeviceFrame

      payload.json:$.method: thing.service.property.set

    path: $.id

    source: json

    storeAs: commandId

  assertions: []

  steps: []

  else: []

  parallel: []

- id: wait_execution

  kind: action

  enabled: true

  action: message.wait

  session: device

  timeoutMs: 5000

  retries: 0

  continueOnFailure: false

  repeat: 1

  format: Text

  qos: 0

  retain: false

  durationMs: 0

  maxConcurrency: 4

  parameters:

    direction: event

    match:

      message.source: DeviceState

      payload.json:$.requestId: ${commandId}

  assertions: []

  steps: []

  else: []

  parallel: []

- id: report

  kind: action

  enabled: true

  action: device.state.report

  session: device

  timeoutMs: 5000

  retries: 0

  continueOnFailure: false

  repeat: 1

  format: Text

  qos: 0

  retain: false

  durationMs: 0

  maxConcurrency: 4

  parameters:

    "batch\u0049d": "${runTag}"

    commandId: ${commandId}

    reportId: "${reportTag}"

  assertions: []

  steps: []

  else: []

  parallel: []

- id: readback

  kind: action

  enabled: true

  action: device.state.get

  session: device

  timeoutMs: 5000

  retries: 0

  continueOnFailure: false

  repeat: 1

  format: Text

  qos: 0

  retain: false

  durationMs: 0

  maxConcurrency: 4

  parameters: {}

  assertions: []

  steps: []

  else: []

  parallel: []

finally: []

完整照抄带转义的参数键；只替换runTag、reportTag及会话绑定。启动后等捕获节点running，再在30秒内从平台下发新目标。该定义沿用独立新52补验的保存结构，旧53和当前52各自按对应时间窗核对，不拼接成一次运行。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

66. 检查捕获新命令节点

**操作位置：*FMQX网页版→自动化测试→*流程、节点属性与运行控制台 **操作步骤：**在自动化测试→YAML粘贴上方完整温控定义，填写本轮runTag和全新reportTag，验证并保存版本，device绑定本篇温控会话；转到流程页，选中捕获新命令节点，核对 futureOnly 为 true。

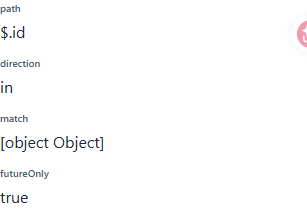

节点futureOnly为true；完整对象匹配条件和独立回报由保留用例定义核对，GUI的[object Object]不代替全文。

截图重点说明

字段 / 控件	说明
futureOnly	只捕获启动后新命令，避免把历史下行当作本次新下行。 必填 · 填写：true
节点属性	选中捕获新命令流程节点后，在右侧读取其动作、会话别名、超时与参数。 必填 · 填写：message.capture；device；30000毫秒

67. 打开本轮温控场景

**操作位置：*FMQX网页版→自动化测试→*流程、节点属性与运行控制台 **操作步骤：**选择刚验证并保存的温控流程，核对device绑定及两个变量已填写；定位 运行 按钮，下一步启动。

已打开新53复验场景的真实运行入口。

截图重点说明

字段 / 控件	说明
运行	启动所选温控场景并等待本轮新命令。 必填 · 填写：运行

68. 启动并等待新命令

**操作位置：*FMQX网页版→自动化测试→*流程、节点属性与运行控制台 操作步骤：点击运行并等待捕获步骤显示running。

本轮等待上限30秒，只接受启动后新命令。

截图重点说明

字段 / 控件	说明
futureOnly	只捕获启动后新命令，避免把历史下行当作本次新下行。 必填 · 填写：true
运行	启动所选温控场景并等待本轮新命令。 必填 · 填写：运行

69. 从平台下发温度53

操作位置：设备详情→温度控制→指令发送 操作步骤：将待下发温度设为53后点击指令发送。

当前轮次发送一个新的53属性设置命令。

截图重点说明

字段 / 控件	说明
待下发温度	指定本次属性设置的目标值。 必填 · 填写：53
指令发送	把目标温度作为新属性设置请求发送给设备。 必填 · 填写：指令发送

70. 核对53设备执行应答

**操作位置：*FMQX网页版→*发送与会话消息 操作步骤：在正式会话发送区读取原17:57轮次的执行应答消息卡片。

原53应答code=200、温度53、执行7次，对齐该轮命令ID和请求摘要；本步只读核对旧消息。

截图重点说明

字段 / 控件	说明
执行应答	显示网页状态机处理命令后返回的应答。 必填 · 填写：code=200；温度=53

71. 核对53独立状态回报

**操作位置：*FMQX网页版→自动化测试→*流程、节点属性与运行控制台 操作步骤：在运行控制台读取本轮执行与回报结果。

独立状态回报步骤通过；本轮网页状态由52变为53。

截图重点说明

字段 / 控件	说明
执行与回报结果	显示新命令执行事件、独立状态上报与读取步骤的结果。 必填 · 填写：本轮passed

72. 读取平台温度53

**操作位置：*设备详情→*运行状态 操作步骤：读取设备运行状态的当前温度。

平台实际最新温度为53，时间对应本轮独立回报。

截图重点说明

字段 / 控件	说明
当前温度	展示设备最近上报的温度及更新时间。 必填 · 填写：53

FMQX网页版 → 自动化测试 → 流程、节点属性与运行控制台

字段 / 控件	填写说明
节点属性	选中捕获新命令流程节点后，在右侧读取其动作、会话别名、超时与参数。
futureOnly	只捕获启动后新命令，避免把历史下行当作本次新下行。 必填 · 填写：true
运行	启动所选温控场景并等待本轮新命令。
执行与回报结果	显示新命令执行事件、独立状态上报与读取步骤的结果。
运行	运行只含device.state.get的状态核对用例，读取当前状态而不连接或发送业务消息。
当前状态实值	读取运行控制台的温度和执行次数实值断言。
捕获节点运行状态	读取本次捕获新命令节点的运行行。

设备详情 → 温度控制 → 指令发送

字段 / 控件	填写说明
待下发温度	指定本次属性设置的目标值。 必填 · 填写：53；恢复后52
指令发送	把目标温度作为新属性设置请求发送给设备。

连接恢复参考：断开后重新注册

连接恢复时复用同一正式会话，重新连接、按Hex发送原始注册帧，再发送心跳。

以下四步是2026-10-14 22:33的历史恢复参考：前两图只读复看原轮断开与连接节点，后两图读取原轮注册和心跳消息。本次没有重演这些步骤。原轮随后温度保持52、执行次数11→12的完整记录与终态单独保留。

后面的40→52为10月15日独立新运行，两段拥有不同命令编号和运行时间，不能拼成同一轮。

73. 核对复验前停态

**操作位置：*FMQX网页版→自动化测试→*流程、节点属性与运行控制台 操作步骤：在执行与回报结果中只读复看本轮恢复场景第一行的节点状态。

第一行显示passed；图像只证明节点通过。当时正式会话已断开、定时器停止由同轮原始输出独立确认，该节点没有产生新的离线事件。

截图重点说明

字段 / 控件	说明
执行与回报结果	显示新命令执行事件、独立状态上报与读取步骤的结果。 必填 · 填写：本轮passed

74. 核对复验场景重新连接

**操作位置：*FMQX网页版→自动化测试→*流程、节点属性与运行控制台 操作步骤：在同一执行与回报结果中只读复看本轮恢复场景第二行的节点状态。

第二行显示passed；图像只证明节点通过。22:33:53重新连接成功由本轮原始输出独立确认，截图未显示连接代次。

截图重点说明

字段 / 控件	说明
执行与回报结果	显示新命令执行事件、独立状态上报与读取步骤的结果。 必填 · 填写：本轮passed

75. 重新发送注册帧

**操作位置：*FMQX网页版→*发送与会话消息 操作步骤：在重连后按Hex发送注册包。

本轮22:33:53实际发送7字节7E80FABC00037E。

截图重点说明

字段 / 控件	说明
注册包	将当前设备原始HEX身份送入7E首包注册信封。 必填 · 填写：7E80FABC00037E

76. 重连后发送心跳

**操作位置：*FMQX网页版→*发送与会话消息 操作步骤：重连注册后按Hex发送心跳包。

本轮新连接实际发出3字节7E817E。

截图重点说明

字段 / 控件	说明
心跳包	保持已注册TCP连接的活跃状态。 必填 · 填写：7E817E

历史参考：设备详情 → 数据采集

字段 / 控件	填写说明
数据采集温度与时间	在设备详情的数据采集页筛选温度，核对当前值及数据更新时间。

独立复验：设备温度40调到52

本节是2026-10-15 21:18的独立新运行。设备内部初始温度40、执行次数0；先等待新命令，再从平台发送52，设备内部读回52、执行次数1。平台发送前已经显示当前值52，因此内部40来自同轮设备初值记录，不能用平台截图代替。

分别核对设备实收、同编号执行应答、独立属性报告和历史记录。平台的发送成功或收到回复不单独证明设备执行；本例使用网页状态机执行事件和独立状态回报交叉核对。

新历史记录属于10月15日21:18:43.920；旧十样本、53和10月14日恢复52保留各自窗口。所示结果限于本地单节点与FMQX网页版状态机。

本次新运行配置：futureOnly=true，仅等待启动后的新指令。

FMQX网页版 → 自动化测试 → 流程、节点属性与运行控制台

字段 / 控件	填写说明
节点属性	选中捕获新命令流程节点后，在右侧读取其动作、会话别名、超时与参数。
futureOnly	只捕获启动后新命令，避免把历史下行当作本次新下行。 必填 · 填写：true
运行	启动所选温控场景并等待本轮新命令。
执行与回报结果	显示新命令执行事件、独立状态上报与读取步骤的结果。
运行	运行只含device.state.get的状态核对用例，读取当前状态而不连接或发送业务消息。
当前状态实值	读取运行控制台的温度和执行次数实值断言。
捕获节点运行状态	读取本次捕获新命令节点的运行行。

77. 等待本次新52指令

操作位置：FMQX网页版→自动化测试→流程、节点属性与运行控制台 操作步骤：启动本次温控场景，确认捕获节点运行状态为running后再从平台发送新命令。

10月15日独立新运行：捕获新命令节点正在running。

截图重点说明

字段 / 控件	说明
捕获节点运行状态	此图直接展示捕获节点正在等待新指令。 必填 · 填写：running

78. 从平台下发温度52

操作位置：设备详情→温度控制→指令发送 操作步骤：将待下发温度设为52后点击指令发送。

待下发tooltip清楚显示52℃；发送前平台当前值也为52。

截图重点说明

字段 / 控件	说明
待下发温度	指定本次属性设置的目标值。 必填 · 填写：52
指令发送	把目标温度作为新属性设置请求发送给设备。 必填 · 填写：指令发送

79. 读取52实际接收帧

**操作位置：*FMQX网页版→*发送与会话消息 操作步骤：在会话接收消息中读取下行实收帧。

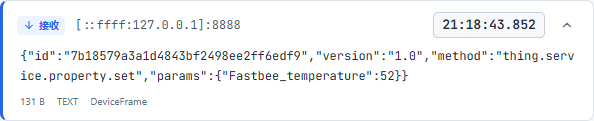

21:18:43.852实际接收新52指令，消息编号与本次执行记录对应。

截图重点说明

字段 / 控件	说明
下行实收帧	显示设备会话实际收到的属性设置请求。 必填 · 填写：method=thing.service.property.set；温度=52

80. 读取52执行应答

**操作位置：*FMQX网页版→*发送与会话消息 操作步骤：读取与接收帧同ID的执行应答。

同一新52指令的执行应答：code200、温度52、执行次数1。

截图重点说明

字段 / 控件	说明
执行应答	显示网页状态机处理命令后返回的应答。 必填 · 填写：code=200；温度=52

81. 读取52独立状态回报

**操作位置：*FMQX网页版→*发送与会话消息 操作步骤：读取执行后单独发送的独立状态回报。

21:18:43.919独立属性报告52，与同编号执行应答分开。

截图重点说明

字段 / 控件	说明
独立状态回报	在应答之外单独上报读取到的设备温度状态。 必填 · 填写：{"clientId":"<设备编号>","<温度标识符>":52}

82. 核对平台当前温度52

**操作位置：*设备详情→*运行状态 操作步骤：在运行状态读取当前温度，并与本次设备独立报告核对。

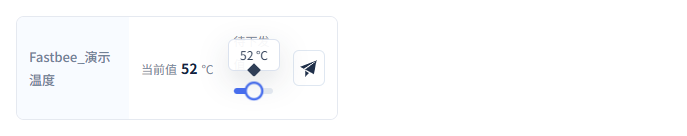

新命令执行并独立上报后，平台运行状态当前温度为52℃。

截图重点说明

字段 / 控件	说明
当前温度	读取本次报告后的平台当前值。 必填 · 填写：52℃

83. 查询本次新52时间窗

**操作位置：*历史数据→*温度查询 操作步骤：进入历史数据，选择当前产品、设备和温度，设置本轮起止时间后点击查询。

查询本次52：2026-10-15 21:18:00至21:19:00，日期框在图中缩略。

截图重点说明

字段 / 控件	说明
历史产品设备与属性	限定查询当前设备的温度记录。 必填 · 填写：FastBee_注册温控器 / FastBee_演示温度
历史时间范围	区分十样本、历史恢复和本次新52的独立窗口。 必填 · 填写：2026-10-15 21:18:00至21:19:00（Asia/Shanghai）
查询	按当前设备、属性和时间窗查询。 必填 · 填写：查询

84. 刷新当前窗口历史

**操作位置：*历史数据→*温度查询 操作步骤：保持当前设备、温度和时间窗，点击刷新结果。

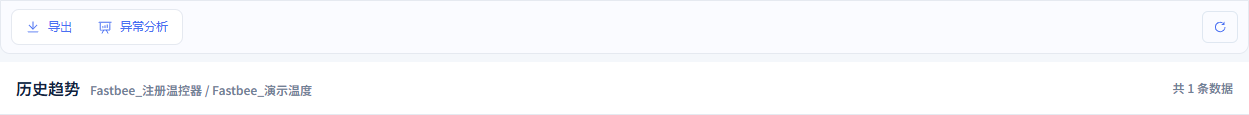

保留同一设备与温度筛选，点击刷新结果；当前窗口共1条。

截图重点说明

字段 / 控件	说明
刷新结果	重新获取已选条件下的最新历史。 必填 · 填写：刷新结果

85. 核对刷新后的一条52历史

**操作位置：*历史数据→*温度查询 操作步骤：读取刷新后的温度历史明细。

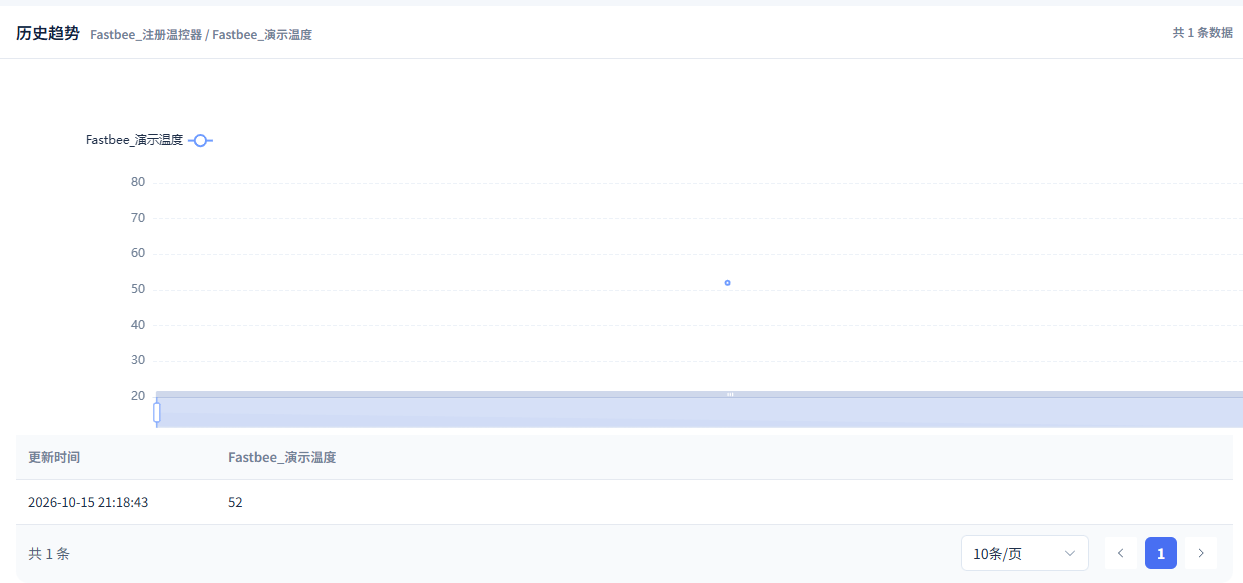

本次窗口仅1条：2026-10-15 21:18:43，温度52。

截图重点说明

字段 / 控件	说明
温度历史明细	展示本次窄窗口的唯一温度记录。 必填 · 填写：2026-10-15 21:18:43；52；共1条

停止发送与连接，保留资源供复验

结束时先停止定时发送，再保存禁用计划并断开正式会话。产品、设备、模型、注册配置、连接定义和历史保留供复验。

本次21:18新52运行的初次脚本收尾曾因按钮被覆盖而失败，原记录完整保留。随后单独从真实网页启动、停止并禁用定时发送，最终记录正式会话已断开，timerRunning、autoReconnect和autoReply均为false。界面运行计数1只是GUI观测，不单独证明新心跳已被平台接收。

86. 停止定时发送

**操作位置：*FMQX网页版→*停止与保留 操作步骤：定时发送运行时点击停止定时发送；已停止时核对未重新启动。

定时发送运行中、已发1次，点击停止结束计划。

截图重点说明

字段 / 控件	说明
停止定时发送	停止发送心跳并保留计划内容。 必填 · 填写：定时器停止

87. 保留禁用的心跳配置

**操作位置：FMQX网页版→停止与保留 操作步骤：**保存禁用的心跳计划；已禁用时读回保存禁用的心跳计划。

保存后状态未启用，计划保留且不再自动定时发送。

截图重点说明

字段 / 控件	说明
保存禁用的心跳计划	保留7E817E与30秒间隔，同时禁用自动定时发送。 必填 · 填写：enabled=false

88. 核对正式会话已断开

**操作位置：*FMQX网页版→*停止与保留 操作步骤：读取正式会话保留停态，确认名称正确、已断开并出现连接按钮。

正式会话已断开，标题与连接按钮清楚且无保存提示遮挡。

截图重点说明

字段 / 控件	说明
保留停态	读取正式会话最终状态。 必填 · 填写：FastBee_注册温控演示；已断开；连接

89. 核对配置保存与收尾

**操作位置：*FMQX网页版→*停止与保留 操作步骤：查看保留停态中的保存成功提示与会话已断开状态。

保留的收尾记录：定时发送配置已保存，正式会话已断开。

截图重点说明

字段 / 控件	说明
保留停态	保留21:23收尾图中的真实保存提示和会话状态。 必填 · 填写：定时发送配置已保存；已断开

90. 查看保留设备详情

**操作位置：*FMQX网页版→*停止与保留 操作步骤：查看设备保留详情，核对设备编号、离线状态与所属产品。

设备详情顶部显示设备编号、离线状态和所属产品；本图仅展示顶部内容。

截图重点说明

字段 / 控件	说明
设备保留详情	读取保留设备详情顶部的设备编号、离线状态和所属产品。 必填 · 填写：设备编号可读；离线；所属产品可读

FMQX网页版 → 停止与保留

字段 / 控件	填写说明
断开	停止正式TCP连接，恢复时需要重新注册。
停止定时发送	停止发送心跳并保留计划内容。
保存禁用的心跳计划	保留7E817E与30秒间隔，同时禁用自动定时发送。 必填 · 填写：enabled=false
保留停态	保留产品、设备、温度模型、连接定义、场景与历史供再次核验。

常见错误与恢复方法

看到什么现象	可能原因	先检查哪里	如何恢复
设备向导提示不支持JSON/TCP创建	该向导的创建入口不支持此组合。	产品草稿是否已保存；设备管理是否有手动添加权限。	保留产品草稿，从设备管理接入设备菜单手动添加。
TCP已连接但业务无身份或无温度	注册身份覆盖、平台设备编号或JSON属性键不一致。	原始HEX身份与注册包；clientId与平台设备编号；业务温度键与模型。	修正身份映射并发布APPLIED，重新连接注册后发送一条新温度JSON。
发送HEX字符后无法注册	把HEX显示文本按ASCII发送或注册信封错误。	实际发送格式必须为Hex；原始帧是否7E80加身份HEX加7E。	选择Hex发送；替换真实身份后先校验向量，再重新发送注册。
下行等待超时且设备状态不变	接收模式按行、等待已超时或平台发送发生在等待开始之前。	按字节流；futureOnly=true；当前运行仍在等待。	保存按字节流配置并重连注册；新启动一轮等待后再发新命令。
定时发送出现默认文本而非心跳	计划读回值不符或旧默认配置仍启用。	内容7E817E、格式Hex、30秒与零重试。	先停止，修正并保存计划，再读回后启动；错误发送保留为失败记录。
应答成功但平台最新温度没变化	只有执行应答，未产生独立业务状态回报。	执行后的状态读取和独立JSON回报是否属于同一新命令。	设备读取执行后状态并独立上报；再查询当前值与该窗口历史。
历史无本次结果或夹杂旧值	设备、属性或时间范围错误，或者未刷新。	当前设备编号、温度属性与本次操作时间窗。	重新选窄窗口查询并刷新，逐条对照实际业务时间和值。

再次验收时怎样确认结果

先确认保留正式连接按字节流、心跳计划禁用、平台模型范围正确；在实时运行控制台读取设备当前状态。导入定义中的初始40只作配置参考，每次复验的实际初值以同轮读取结果为准。再检查已发布版本及目标节点APPLIED，使用新命令和新时间窗核对。原样本和原控制轮次继续保留。

重新连接注册后逐条发送31至40，查询同窗口的十条业务历史。启动只等新命令场景，下发53；断开重连注册后下发52。每轮都核对实收、执行应答、独立状态、平台最新值和刷新后的历史。

最后停止定时、禁用计划并断开连接，保留产品、设备和历史数据。下次验证重新连接、注册，并查询新的时间范围。
