DL/T 645-1997 电表经 TCP 接入

本文依据已有操作手册整理为线上操作参考。原文标为预期或未执行的操作，仍须按实际环境验证。

完成1997版电表经TCP的十DI采集、两次受控写入、独立读回、手动重连及历史查询。

**开始前准备：**具有产品、设备、模型、发布、控制和历史查询权限；本地应用、FMQ与FMQX网页版可用，已取得正式表号、DI点表和受控授权。

接入目标与连接方向

平台传输标签选择TCP，DL/T645版本选择1997。FMQX电表通道主动连接FMQ监听地址，表号与DI以厂家资料为准。

十个DI分别映射独立属性，全部开启历史，仅首项允许受控写入。写入后等待后续正常读取，再核对当前值和历史。

一、配置产品、设备与十DI映射

1. 新建电表产品

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**在设备接入向导选择 新建产品，填写便于识别的产品名称。

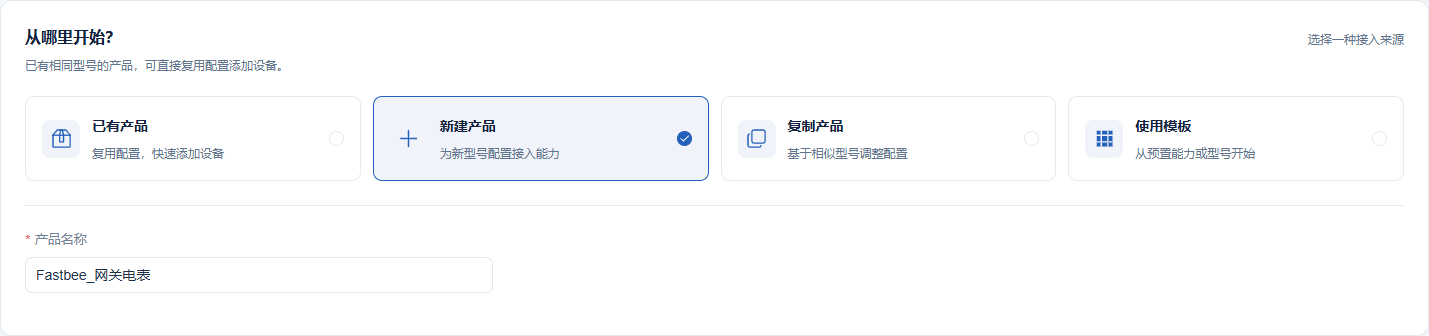

接入向导选择新建产品并填写产品名称。

截图重点说明

字段 / 控件	说明
新建产品	为本篇建立独立产品，后续选择网关设备类型。 必填 · 填写：网关电表

2. 填写设备标识与名称

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 操作步骤：填写与设备注册一致的唯一设备标识，并填写设备名称。

填写设备标识与名称，注册时使用相同设备标识。

截图重点说明

字段 / 控件	说明
设备标识	平台设备编号、真实网关clientId与FMQX连接身份保持一致。 必填 · 填写：本篇网关电表的唯一设备编号

3. 选择1997版TCP电表协议

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**接入协议选TCP，数据格式选DL/T645 1997，保存。

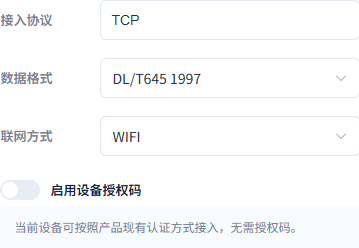

接入协议为 TCP，数据格式为 DL/T645 1997。

截图重点说明

字段 / 控件	说明
接入协议与数据格式	TCP表示网络通道，DL/T645 1997表示电表报文版本。 必填 · 填写：TCP / DL/T645 1997

4. 配置首项属性与历史存储

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**为各 DI 建立对应属性；首项 FastBee_di_9010 开启 历史存储，允许控制。其余属性按各自 DI 保存并开启历史存储。

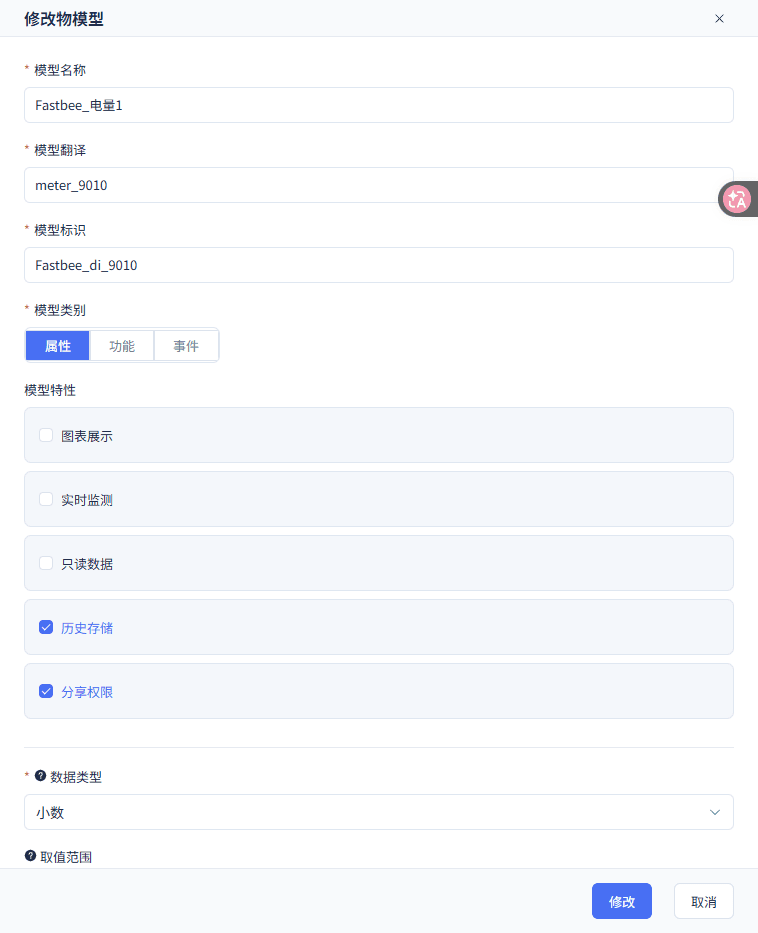

首项 FastBee_di_9010 开启历史存储，未设为只读。

截图重点说明

字段 / 控件	说明
功能定义	每个DI对应一个小数属性，全部开启历史；只有9010允许写入。 必填 · 填写：十个小数属性；9010可写

5. 绑定设备与表号

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 操作步骤：选择平台设备和对应网关设备，填写 12 位表号并启用。

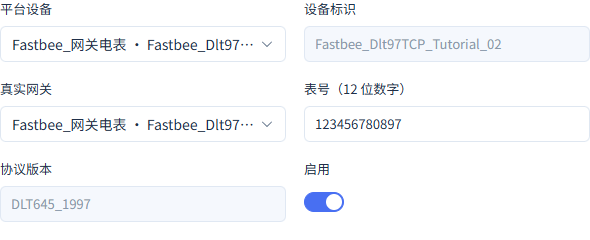

绑定设备，核对 12 位表号与 1997 版协议。

截图重点说明

字段 / 控件	说明
平台设备与真实网关	先选择实际存在的网关设备；填写相同设备标识承载本演示电表。 必填 · 填写：选择本篇网关电表
表号	从电表铭牌或厂家资料获取，12位数字，两端完全一致。 必填 · 填写：123456780897

6. 配置首项轮询参数

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**为 DI9010 建立轮询，填写间隔、超时、重试与优先级；其余 DI 按点表分别建立并启用。

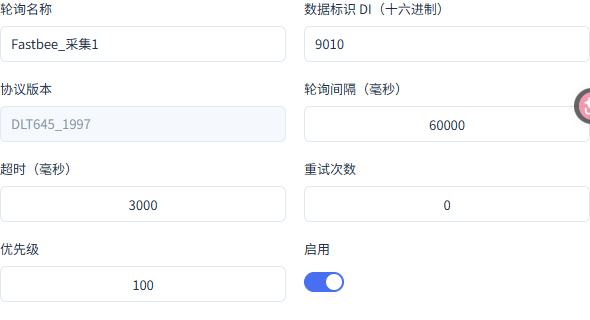

DI9010 轮询：间隔60000毫秒、超时3000毫秒、重试0次。

截图重点说明

字段 / 控件	说明
数据标识 DI	厂家数据项地址，1997版用4位十六进制；不是Modbus寄存器地址。 必填 · 填写：9010～9019
轮询间隔与超时	本篇每分钟读取，超时3000毫秒、重试0；写后等待下一轮可能接近一分钟。 必填 · 填写：60000 ms / 3000 ms / 0次重试

7. 映射首项轮询与属性

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**选择 DI9010 的轮询项目与 FastBee_di_9010 属性，配置 BCD、值索引0、倍率1、偏移0，仅此项开启允许写入。其余 DI 分别映射对应属性。

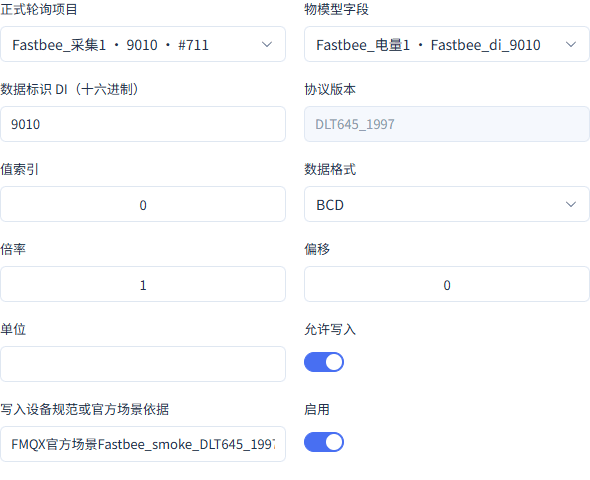

DI9010 映射到同名属性，BCD、倍率1、偏移0，允许写入。

截图重点说明

字段 / 控件	说明
正式轮询项目与物模型字段	保存轮询后选其真实条目；每个DI映射自己的字段，不填写不存在的主键。 必填 · 填写：采集1 / 电量1 / DI9010
数据格式、倍率与偏移	BCD用十进制数字编码。数据类型、倍率和单位以设备规范为准。 必填 · 填写：BCD / 倍率1 / 偏移0 / 单位留空
允许写入与规范依据	只有9010开启，并填写本演示设备支持写入的正式场景依据；不套用于实物只读电量。 必填 · 填写：仅9010允许写入

8. 保存读取命令策略

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**选择READ_DATA、DI9010、LOW，启用手动和统一下行，保存草稿。

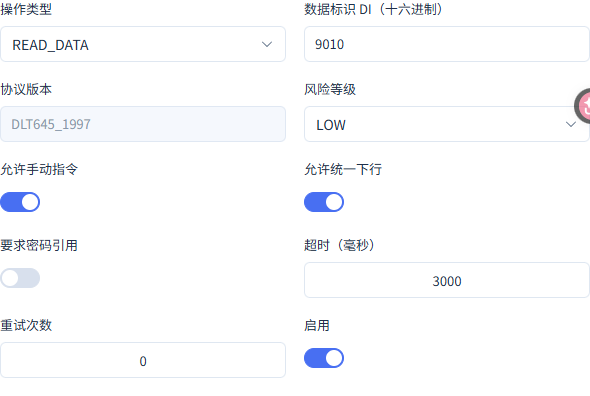

读取策略使用 READ_DATA，DI9010，允许手动指令与统一下行。

截图重点说明

字段 / 控件	说明
读取策略	允许手动与统一下行，低风险，不要求写密码引用。 必填 · 填写：READ_DATA / LOW / DI9010

9. 保存受限写入策略

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**选择WRITE_DATA、DI9010、HIGH，开启要求密码引用并保存草稿。

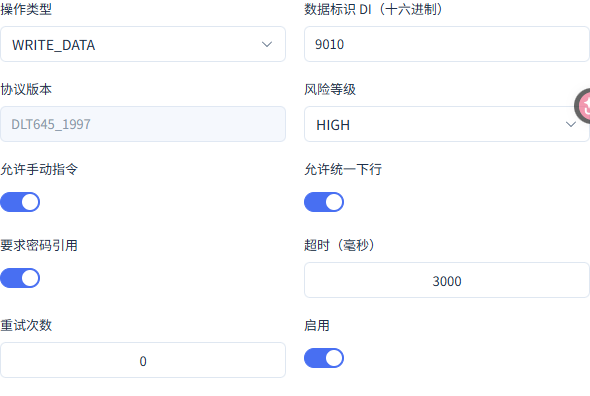

写入策略使用 WRITE_DATA，DI9010，并要求密码引用。

截图重点说明

字段 / 控件	说明
写入策略	高风险，要求受控密码引用；先确认设备规范和写权限。 必填 · 填写：WRITE_DATA / HIGH / 要求密码引用

二、核对电表连接参数

10. 核对电表版本、TCP目标和表号

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**打开电表连接配置，核对协议版本、TCP连接目标及12位表号。

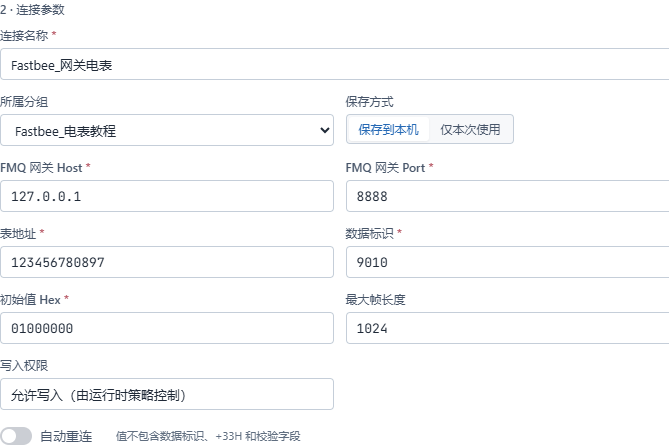

连接目标为 127.0.0.1:8888，表地址与 DI9010 已填写。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66
协议版本	用于完成“核对电表版本、TCP目标和表号”。 必填 · 填写：1997
平台传输标签	用于完成“核对电表版本、TCP目标和表号”。 必填 · 填写：TCP

三、发布、连接并配置授权

11. 发布产品配置

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**核对产品后在发布确认框点击 确定。

提交后继续核对目标节点的应用结果。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

12. 确认配置已应用

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**打开同步详情，核对目标节点 APPLIED 后再连接。

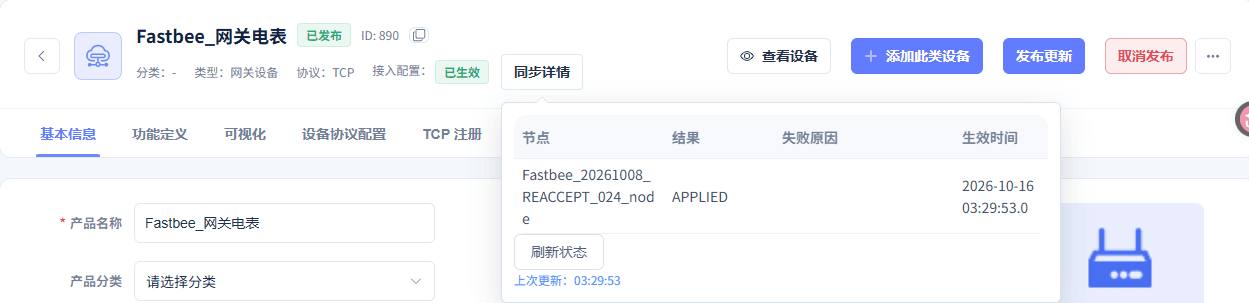

当前发布配置已在目标节点应用。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

13. 连接并发送默认身份注册

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**在原会话执行连接和默认身份注册，等待正常读取。

FMQX网页版场景绑定原会话，并配置连接步骤。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

14. 配置当前会话写授权

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**按厂家资料填写受控授权并保存，核对输入框已清空。

当前会话写授权显示已配置，两个密码输入框已清空。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

四、读取十个不同数据项

正常轮询可能重复记录同一DI，十个样本按不同DI核对。

15. 读取首个数据项

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**选择DI9010，核对设备实际值，等待正常轮询读取。

DI9010 当前值 Hex 为63000000，对应 BCD 值63。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66
DI / 值	用于完成“读取首个数据项”。 必填 · 填写：9010 / 63

16. 完成十个不同数据项读取

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**依次核对其余九个DI和正常轮询，最后检查DI9019。

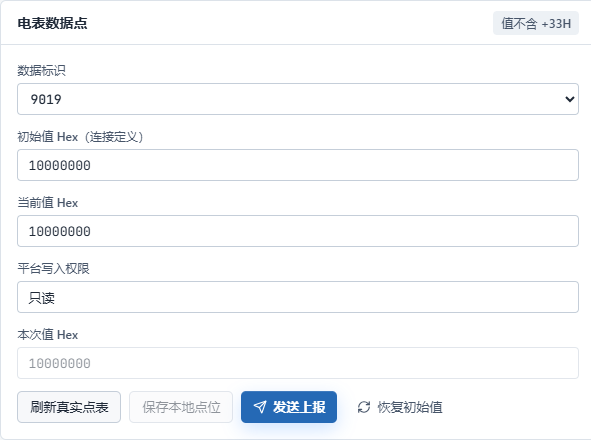

末项 DI9019 当前值 Hex 为10000000，对应 BCD 值10。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66
DI范围	用于完成“完成十个不同数据项读取”。 必填 · 填写：9010～9019

五、首次写入及独立读取

17. 从平台提交首次受控写入

**操作位置：*设备详情→运行状态→*电表写入 操作步骤：在9010控制入口填写数据Hex、受控授权及原因，确认一次。

本次目标为65，数据Hex为65000000。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66
DI	用于完成“从平台提交首次受控写入”。 必填 · 填写：9010
写入数据Hex	用于完成“从平台提交首次受控写入”。 必填 · 填写：65000000

18. 查看真实协议应答

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**查看本次命令反馈，核对收到真实协议回应。

平台提示已收到真实协议应答，继续核对设备读回和最新上报。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

19. 核对原生写入应答

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**在FMQX网页版通信日志选择本次写入应答，核对时间、方向和完整原始帧。

设备发出原生写入成功应答，控制码为84。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

20. 读取设备实际点值

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**刷新设备点值，核对DI与实际当前值。

刷新设备点表后，DI9010 当前值 Hex 为65000000。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

21. 核对写后的独立读取请求

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**等待写入执行后的新READ_DATA请求，核对DI和实际时间。

写入执行后出现新的独立读取请求。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

22. 核对独立读取应答

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**查看该读取请求的应答，核对版本、表号、DI和值。

独立读取应答返回实际值65。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

23. 核对平台当前值

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**等待后续读取更新平台，读取该DI的当前值。

平台电量1当前值为65。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

六、正常断开后手动恢复

普通断开和手动注册沿用已发布配置，连接及注册完成后提交新写入。

24. 正常断开原会话

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**点击断开并读取同一会话的状态。

原会话已断开，可点击连接按钮手动恢复。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

25. 手动连接并重新注册

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**连接原会话并发送默认身份注册，沿用已发布配置。

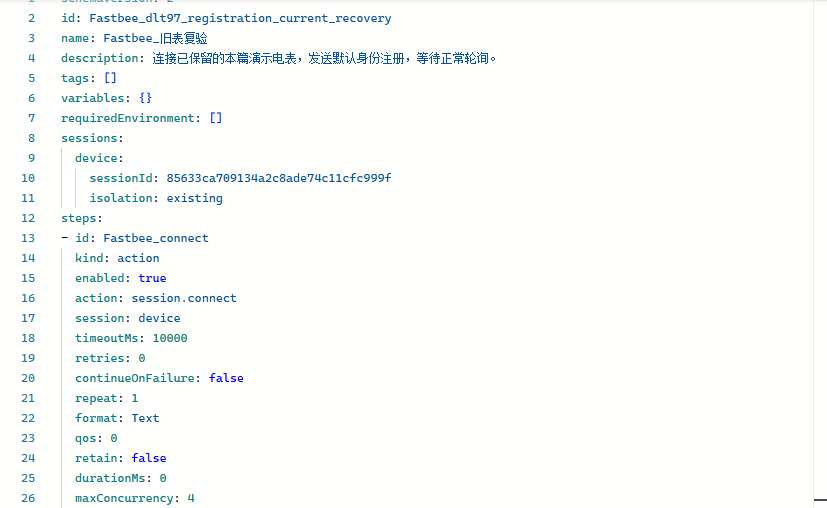

恢复场景绑定同一电表会话，并配置连接步骤。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

七、恢复后首次新写与独立读取

26. 恢复后首次受控写入

**操作位置：*设备详情→运行状态→*电表写入 操作步骤：在9010控制入口填写数据Hex、受控授权及原因，确认一次。

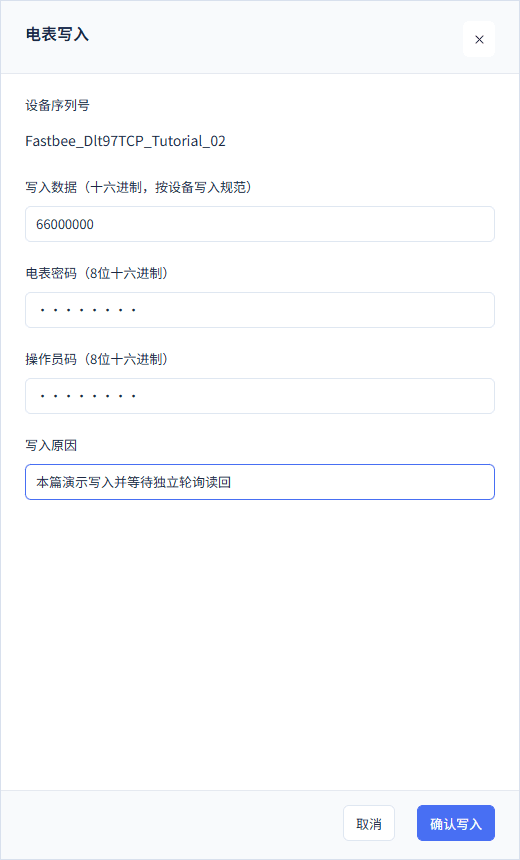

本次目标为66，数据Hex为66000000。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66
DI	用于完成“恢复后首次受控写入”。 必填 · 填写：9010
写入数据Hex	用于完成“恢复后首次受控写入”。 必填 · 填写：66000000

27. 核对原生写入应答

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**在FMQX网页版通信日志选择本次写入应答，核对时间、方向和完整原始帧。

设备发出原生写入成功应答，控制码为84。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

28. 读取设备实际点值

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**刷新设备点值，核对DI与实际当前值。

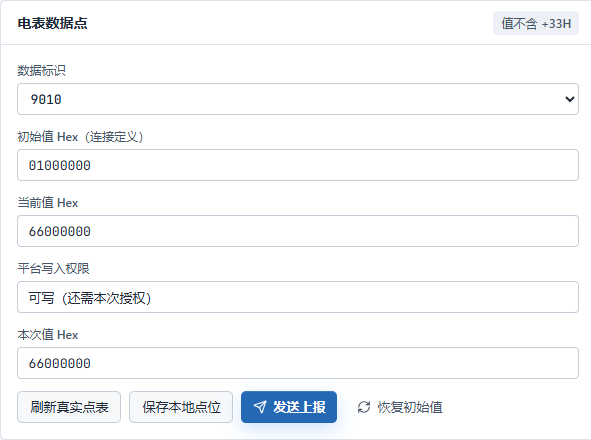

恢复后刷新设备点表，DI9010 当前值 Hex 为66000000。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

29. 核对写后的独立读取请求

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**等待写入执行后的新READ_DATA请求，核对DI和实际时间。

写入执行后出现新的独立读取请求。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

30. 核对独立读取应答

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**查看该读取请求的应答，核对版本、表号、DI和值。

独立读取应答返回实际值66。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

31. 核对平台当前值

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**等待后续读取更新平台，读取该DI的当前值。

平台电量1当前值为66。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

八、分别查询三个历史窗口

32. 填写十DI样本完整时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写完整开始和结束日期时间。

按完整日期时间查询对应记录。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗
开始时间	用于完成“填写十DI样本完整时间范围”。 必填 · 填写：2026-10-16 03:29:55
结束时间	用于完成“填写十DI样本完整时间范围”。 必填 · 填写：2026-10-16 03:31:03

33. 筛选十DI样本字段

**操作位置：*数据中心→*历史数据 **操作步骤：**选择本设备及对应DI字段，核对时间后点击 查询。

选择本设备及10项属性后，点击查询。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗
字段	用于完成“筛选十DI样本字段”。 必填 · 填写：9010、9011、9012、9013、9014、9015、9016、9017、9018、9019

34. 刷新十DI样本历史

**操作位置：*数据中心→*历史数据 **操作步骤：**保持相同设备、字段和时间，点击结果区右上刷新按钮。

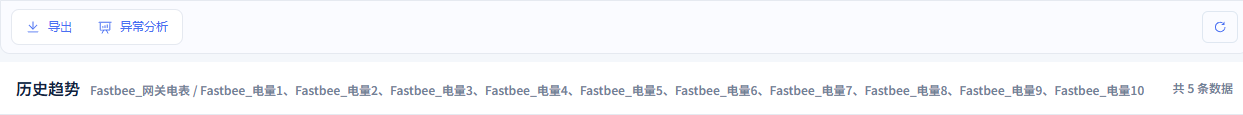

结果区右上可刷新，当前共5条数据。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗

35. 核对十DI样本结果

**操作位置：*数据中心→*历史数据 **操作步骤：**按时间和DI读取实际历史，区分周期重复值和不同数据项。

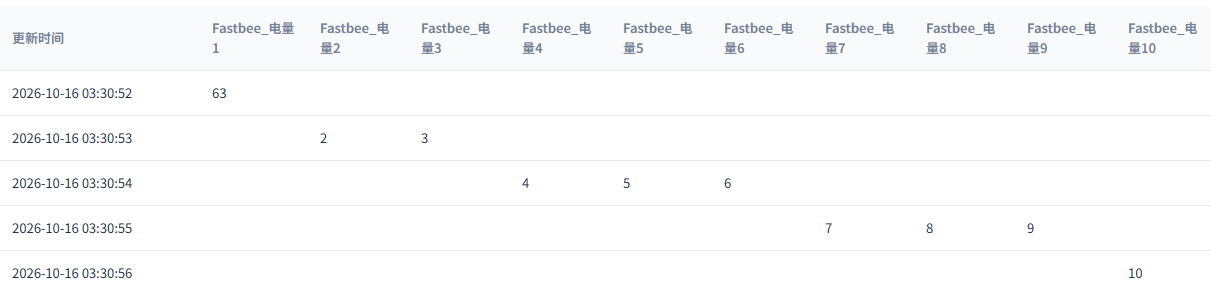

5行历史覆盖10项电量，首项63，其余依次为2至10。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗

36. 填写首次写入读回完整时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写完整开始和结束日期时间。

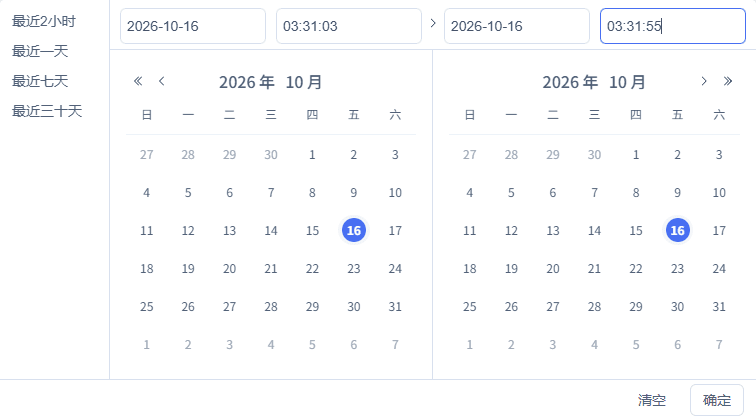

按完整日期时间查询对应记录。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗
开始时间	用于完成“填写首次写入读回完整时间范围”。 必填 · 填写：2026-10-16 03:31:03
结束时间	用于完成“填写首次写入读回完整时间范围”。 必填 · 填写：2026-10-16 03:31:55

37. 筛选首次写入读回字段

**操作位置：*数据中心→*历史数据 **操作步骤：**选择本设备及对应DI字段，核对时间后点击 查询。

首次写入历史仅筛选电量1，再点击查询。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗
字段	用于完成“筛选首次写入读回字段”。 必填 · 填写：9010

38. 刷新首次写入读回历史

**操作位置：*数据中心→*历史数据 **操作步骤：**保持相同设备、字段和时间，点击结果区右上刷新按钮。

刷新首次写入历史，结果区显示共1条数据。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗

39. 核对首次写入读回结果

**操作位置：*数据中心→*历史数据 **操作步骤：**按时间和DI读取实际历史，区分周期重复值和不同数据项。

2026-10-16 03:31:53，电量1历史值为65。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗

40. 填写恢复后写入读回完整时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写完整开始和结束日期时间。

按完整日期时间查询对应记录。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗
开始时间	用于完成“填写恢复后写入读回完整时间范围”。 必填 · 填写：2026-10-16 03:32:10
结束时间	用于完成“填写恢复后写入读回完整时间范围”。 必填 · 填写：2026-10-16 03:32:55

41. 筛选恢复后写入读回字段

**操作位置：*数据中心→*历史数据 **操作步骤：**选择本设备及对应DI字段，核对时间后点击 查询。

恢复后写入历史筛选电量1，再点击查询。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗
字段	用于完成“筛选恢复后写入读回字段”。 必填 · 填写：9010

42. 刷新恢复后写入读回历史

**操作位置：*数据中心→*历史数据 **操作步骤：**保持相同设备、字段和时间，点击结果区右上刷新按钮。

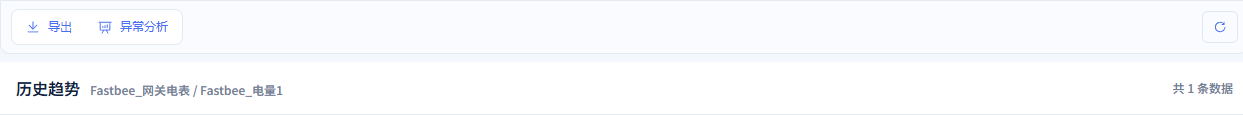

刷新恢复后写入历史，结果区显示共1条数据。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗

43. 核对恢复后写入读回结果

**操作位置：*数据中心→*历史数据 **操作步骤：**按时间和DI读取实际历史，区分周期重复值和不同数据项。

2026-10-16 03:32:53，电量1历史值为66。

截图重点说明

字段 / 控件	说明
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：按实施方案填写 · 示例：使用对应操作的实际时间窗

九、停止并保留配置和历史

44. 清除会话写授权

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**清除当前会话授权，核对授权已未配置。

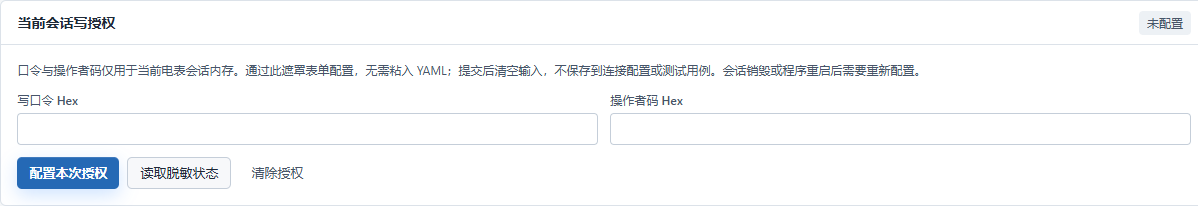

当前会话写授权显示未配置，密码输入框为空。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

45. 停止收发并保留配置

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**断开原会话并关闭自动重连及实际存在的自动项。

电表会话状态为已断开。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

46. 取消发布并确认应用

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**取消原产品发布，核对同步详情中的 APPLIED。

取消发布后，目标节点结果为 APPLIED。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

47. 查看停止后保留的可写点当前值

**操作位置：**产品管理、设备管理或FMQX网页版对应操作区 **操作步骤：**读取平台首项当前值，与最后一次独立读回核对。

停止后，电量1仍显示最新读回值66。

截图重点说明

字段 / 控件	说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：按实施方案填写 · 示例：9010 / 65、66

参数来源与填写参考

设备接入向导

字段 / 控件	填写说明
新建产品	为本篇建立独立产品，后续选择网关设备类型。 必填 · 填写：网关电表
设备标识	平台设备编号、真实网关clientId与FMQX连接身份保持一致。 必填 · 填写：本篇网关电表的唯一设备编号

协议与发布生效

字段 / 控件	填写说明
接入协议与数据格式	TCP表示网络通道，DL/T645 1997表示电表报文版本。 必填 · 填写：TCP / DL/T645 1997 修改后须发布。TCP / DL/T645 1997：TCP表示网络通道，DL/T645 1997表示电表报文版本；TCP表示网络通道，DL/T645 1997表示电表报文版本。
平台设备与真实网关	先选择实际存在的网关设备；填写相同设备标识承载本演示电表。 必填 · 填写：选择本篇网关电表 修改后须发布。选择本篇网关电表：先选择实际存在的网关设备；填写相同设备标识承载本演示电表；先选择实际存在的网关设备；填写相同设备标识承载本演示电表。
表号	从电表铭牌或厂家资料获取，12位数字，两端完全一致。 必填 · 填写：123456780897 修改后须发布。
数据标识 DI	厂家数据项地址，1997版用4位十六进制；不是Modbus寄存器地址。 必填 · 填写：9010～9019 修改后须发布。
轮询间隔与超时	本篇每分钟读取，超时3000毫秒、重试0；写后等待下一轮可能接近一分钟。 必填 · 填写：60000 ms / 3000 ms / 0次重试 修改后须发布。
正式轮询项目与物模型字段	保存轮询后选其真实条目；每个DI映射自己的字段，不填写不存在的主键。 必填 · 填写：采集1 / 电量1 / DI9010 修改后须发布。
数据格式、倍率与偏移	BCD用十进制数字编码。数据类型、倍率和单位以设备规范为准。 必填 · 填写：BCD / 倍率1 / 偏移0 / 单位留空 修改后须发布。
允许写入与规范依据	只有9010开启，并填写本演示设备支持写入的正式场景依据；不套用于实物只读电量。 必填 · 填写：仅9010允许写入 修改后须发布。
读取策略	允许手动与统一下行，低风险，不要求写密码引用。 必填 · 填写：READ_DATA / LOW / DI9010 修改后须发布。
写入策略	高风险，要求受控密码引用；先确认设备规范和写权限。 必填 · 填写：WRITE_DATA / HIGH / 要求密码引用 修改后须发布。
发布与应用	保存草稿后发布，核对目标节点已应用才连接；页面保存成功不足以证明已接入。 修改后须发布。

功能定义

字段 / 控件	填写说明
功能定义	每个DI对应一个小数属性，全部开启历史；只有9010允许写入。 必填 · 填写：十个小数属性；9010可写 修改后须发布。

当前读写与历史操作

字段 / 控件	填写说明
当前DI、实际值与受控写入参数	当前DI、实际值与受控写入参数 必填 · 填写：9010 / 65、66
本设备、DI字段及完整日期时间	本设备、DI字段及完整日期时间 必填 · 填写：使用对应操作的实际时间窗
