JT/T 808 与 TCP 车载终端接入

本文依据已有操作手册整理为线上操作参考。原文标为预期或未执行的操作，仍须按实际环境验证。

完成JT808位置上报、两次原生位置查询、平台数值、实际历史及正常停止恢复。

**开始前准备：**具有产品、设备、模型、发布、控制与历史权限；本地应用、单节点FMQ和FMQX网页版可用，本设备连接参数已获取

开始前先了解

本篇用JT808 2013与TCP接入车载终端，完成位置上报、原生位置查询、平台当前值和历史查询。

纬度与经度按百万分之一度填写原始整数；速度原始整数按0.1千米/小时换算。本轮速度30～39，恢复40。

位置查询读取终端当前位置；示例使用FMQX网页版演示终端。

复制模板前先替换这些参数

本篇代码使用普通模板名；截图保留实际历史资源。请先完成以下核对，再保存为UTF-8文件或发送报文。

连接文件中的host、port及监听方向须改为当前环境实际地址；127.0.0.1表示运行FMQX的本机。涉及MQTT时同步核对产品号、用户名、订阅主题和responseRoute，密码仅在连接页面安全填写。
分组、会话及订阅id是导入文件内部引用；如需改名，groupId必须与对应分组id一致。先核对再导入，不要在保留会话上重复创建同名连接。
代码块是按既有无密码资产或原代码改写的客户模板，尚未证明本版模板已成功导入。历史截图、发送时间和业务通过范围仍以各步骤记录为准；不要将模板名当作旧证据中的实际资源名。

一、首次配置与沿用资源

沿用2026-10-13首次配置、映射及导入来源。本轮复用既有产品、设备、物模型与FMQX会话，未重新创建、保存模型或导入。

首次JSON样例只用于生成三项模型。初始JSON路径与后续JT808位置字段映射分开核对。

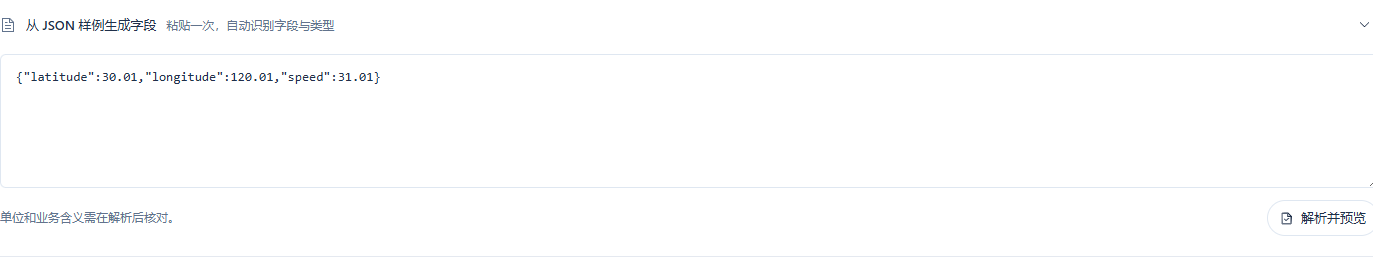

1. 首次配置：用样例生成位置物模型

**操作位置：*设备接入向导→*JSON样例 **操作步骤：**用截图中的三个字段和值解析生成位置模型。本步保留首次配置记录；本轮未重新生成模型。

用样例生成位置物模型

这一步只生成模型，不代表最终接入协议。

截图重点说明

字段 / 控件	说明
样例字段	首次截图以30.01/120.01/31.01生成三项模型；本轮未重建。正式运行使用后续JT808原生映射和整数报文。必填 · 填写：`按实施方案填写` · 示例：`首次建模：30.01 / 120.01 / 31.01`
建模JSON样例	首次截图中的latitude、longitude、speed仅用于生成三项模型；本轮上报值在后续章节填写。必填 · 填写：`30.01 / 120.01 / 31.01`

2. 首次配置：核对三项字段与单位

**操作位置：*设备接入向导→*采集点 **操作步骤：**保留纬度、经度和速度，核对字段标识与单位。本步保留首次配置记录；本轮沿用已保存资源。

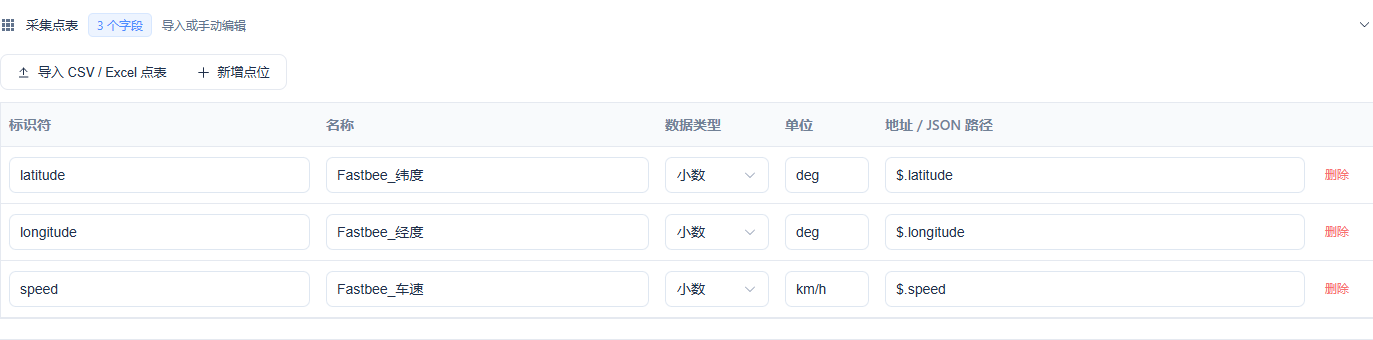

核对三项字段与单位

三个模型与原生字段逐项对应。

截图重点说明

字段 / 控件	说明
属性映射	原生解码字段分别映射纬度、经度和速度；单位与物模型一致。必填 · 填写：`latitude / longitude / speed`
字段单位	纬度与经度为度，速度为千米每小时。必填 · 填写：`deg / deg / km/h`

3. 首次配置：填写独立设备身份

操作位置：设备接入向导→设备信息 操作步骤：填写本篇车载终端名称和独立设备编号。本步保留首次配置记录；本轮沿用已保存资源。

填写独立设备身份

本设备用于本篇数据和回归。

截图重点说明

字段 / 控件	说明
设备编号	本篇独立设备用于复验；设备编号与绑定一致，终端手机号另填。必填 · 填写：`本篇车载终端`

4. 首次配置：保存最终JT808协议

操作位置：产品管理→基本信息 操作步骤：把接入协议选为TCP，数据格式选为JT808 2013，保存。本步保留首次配置记录；本轮沿用已保存资源。

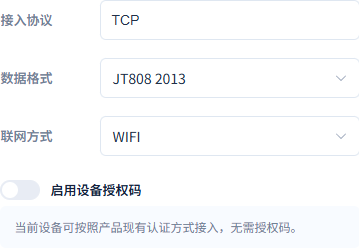

保存最终JT808协议

最终原生协议已保存。

截图重点说明

字段 / 控件	说明
接入协议	终端主动连接FMQ TCP监听。必填 · 填写：`TCP`
数据格式	本篇原生JT808 2013；不要继续使用初建向导的JSON。必填 · 填写：`JT808 2013`

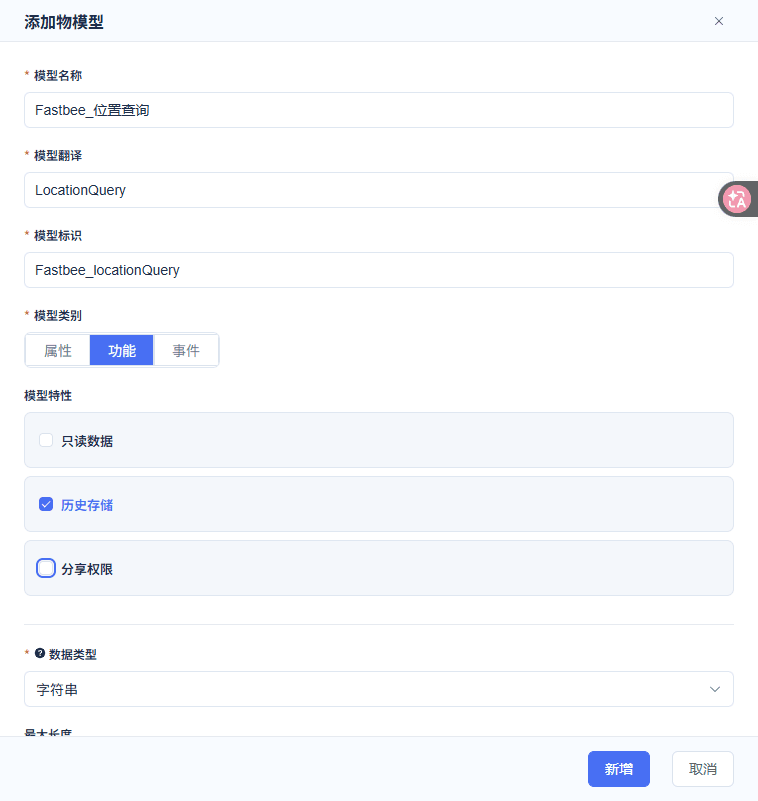

5. 首次配置：创建位置查询功能

**操作位置：*产品→*功能定义 操作步骤：新增字符串类型的位置查询功能并保存。本步保留首次配置记录；本轮沿用已保存资源。

创建位置查询功能

该功能用于原生下行位置查询。

截图重点说明

字段 / 控件	说明
位置查询	创建字符串功能，映射原生位置查询命令。必填 · 填写：`LOCATION_QUERY`

6. 首次配置：绑定终端手机号

**操作位置：*产品→设备协议配置→*设备绑定 操作步骤：选择本设备，终端手机号填013800138886，启用绑定。本步保留首次配置记录；本轮沿用已保存资源。

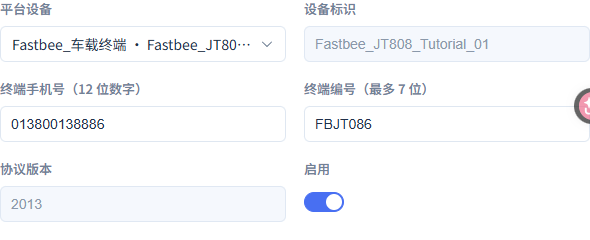

绑定终端手机号

设备编号与终端手机号是两个不同身份字段。

截图重点说明

字段 / 控件	说明
设备绑定	本设备编号绑定终端手机号，必须与FMQX一致。必填 · 填写：`013800138886`
终端手机号	本篇12位终端身份，必须与平台原生绑定相同。必填 · 填写：`013800138886`

7. 首次配置：映射纬度、经度和速度

**操作位置：*设备协议配置→*属性映射 **操作步骤：**把latitude、longitude、speed分别映射对应模型，核对单位。本步保留首次配置记录；本轮沿用已保存资源。

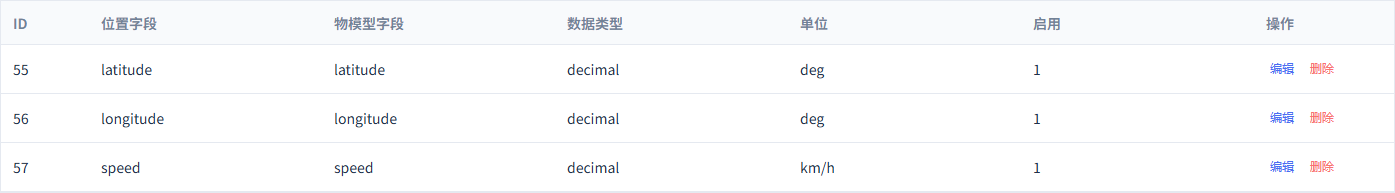

映射纬度、经度和速度

三个解码字段映射正确。

截图重点说明

字段 / 控件	说明
属性映射	原生解码字段分别映射纬度、经度和速度；单位与物模型一致。必填 · 填写：`latitude / longitude / speed`
字段单位	纬度与经度为度，速度为千米每小时。必填 · 填写：`deg / deg / km/h`

8. 首次配置：保存原生位置查询映射

**操作位置：*设备协议配置→*指令映射 **操作步骤：**将LOCATION_QUERY映射本篇位置查询功能，保存草稿。本步保留首次配置记录；本轮沿用已保存资源。

保存原生位置查询映射

平台调用该功能会生成JT808原生查询。

截图重点说明

字段 / 控件	说明
指令映射	LOCATION_QUERY映射本篇位置查询功能，不发送自定义JSON代替原生帧。必填 · 填写：`LOCATION_QUERY → 位置查询`

**完整连接与点位JSON模板（不含密码）**json

text

{

  "schemaVersion": 3,

  "groups": [

    {

      "id": "tutorial_JT808_Tutorial_01",

      "name": "车载教程",

      "sortOrder": 70,

      "isSystem": false

    }

  ],

  "sessions": [

    {

      "id": "import_JT808_Tutorial_01",

      "name": "车载终端",

      "groupId": "tutorial_JT808_Tutorial_01",

      "protocol": "JT808",

      "transport": "TCP",

      "host": "127.0.0.1",

      "port": 8888,

      "terminalPhone": "013800138886",

      "terminalId": "FBJT086",

      "jtVersion": "2013",

      "autoReconnect": false

    }

  ]

}

按替换清单核对后保存为连接配置.json，在FMQX网页版选择导入配置；本次正文改写不代表此模板已实际导入。此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

9. 首次配置：导入演示终端会话

**操作位置：*FMQX网页版→*配置文件 操作步骤：将本节完整JSON按替换清单核对后保存为UTF-8文件连接配置.json，在FMQX网页版 更多操作 中选择 导入配置。原步骤截图保留原批次操作。

导入演示终端会话

使用本篇独立会话。

截图重点说明

字段 / 控件	说明
导入会话	从配置文件导入本篇JT808演示会话，复验继续使用原会话。必填 · 填写：`连接配置.json`

二、发布并确认运行配置

10. 确认发布本篇产品

**操作位置：*产品详情→*基本信息 **操作步骤：**核对产品名称和编号，在发布确认框点击确定。

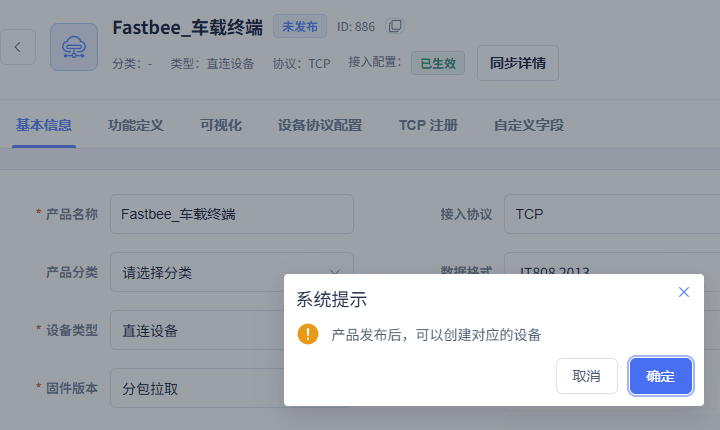

本篇产品886身份与完整发布确认框。

11. 确认本轮运行配置已应用

**操作位置：*产品详情→*同步详情 **操作步骤：**打开同步详情，确认目标节点显示 APPLIED。

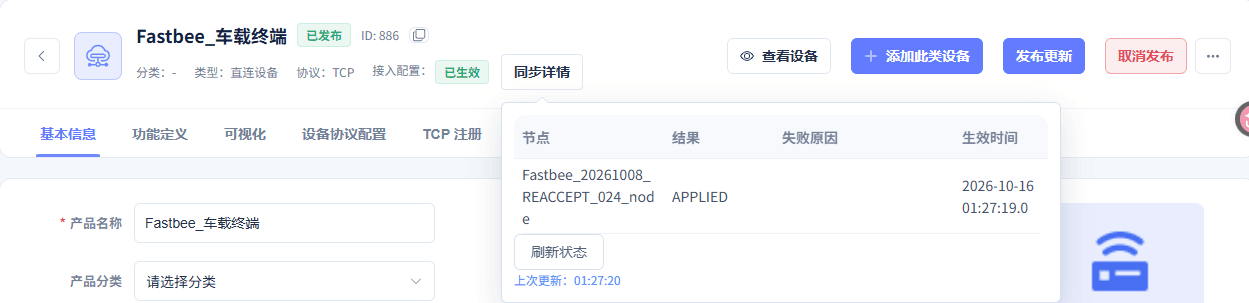

本篇节点已应用当前配置

三、核对参数并连接鉴权

参数图为安全只读补采，鉴权字段在未保存编辑器中临时清空后截图再取消。正式运行使用注册应答提供的信息完成鉴权。

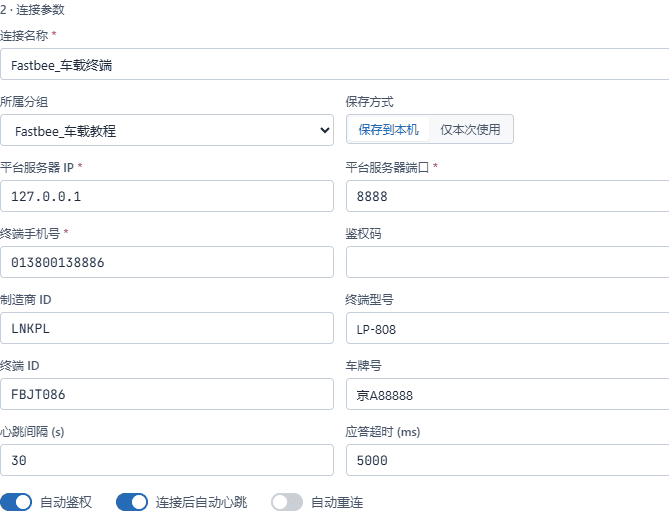

12. 只读核对平台与终端参数

**操作位置：*FMQX网页版→本篇会话→*连接参数 操作步骤：核对主机、端口、手机号和终端ID，以及心跳、应答超时和开关。

填写平台地址、端口和终端手机号；鉴权码由注册应答取得

截图重点说明

字段 / 控件	说明
平台服务器IP	由平台管理员提供可达的FMQ地址；本机演示为回环地址。必填 · 填写：`按实施方案填写` · 示例：`127.0.0.1`
平台服务器端口	填写FMQ TCP监听端口，不是管理页面端口。必填 · 填写：`按实施方案填写` · 示例：`8888`
终端手机号	本篇12位终端身份，必须与平台原生绑定相同。必填 · 填写：`013800138886`
终端ID	厂家提供终端ID；本篇为演示身份。必填 · 填写：`FBJT086`
服务器	用于完成“只读核对平台与终端参数”。必填 · 填写：`127.0.0.1:8888`
心跳间隔	用于完成“只读核对平台与终端参数”。必填 · 填写：`30秒`
应答超时	用于完成“只读核对平台与终端参数”。必填 · 填写：`5000毫秒`

13. 连接本篇TCP通道

**操作位置：*FMQX网页版→*本篇会话 **操作步骤：**核对会话名称后点击连接，等待 已连接。

TCP已连接，继续注册与鉴权

截图重点说明

字段 / 控件	说明
平台服务器IP	由平台管理员提供可达的FMQ地址；本机演示为回环地址。必填 · 填写：`按实施方案填写` · 示例：`127.0.0.1`
平台服务器端口	填写FMQ TCP监听端口，不是管理页面端口。必填 · 填写：`按实施方案填写` · 示例：`8888`

14. 完成终端注册与鉴权

**操作位置：*FMQX网页版→通信→*注册与鉴权 **操作步骤：**连接后执行终端注册并等待鉴权，核对流程中的成功状态。

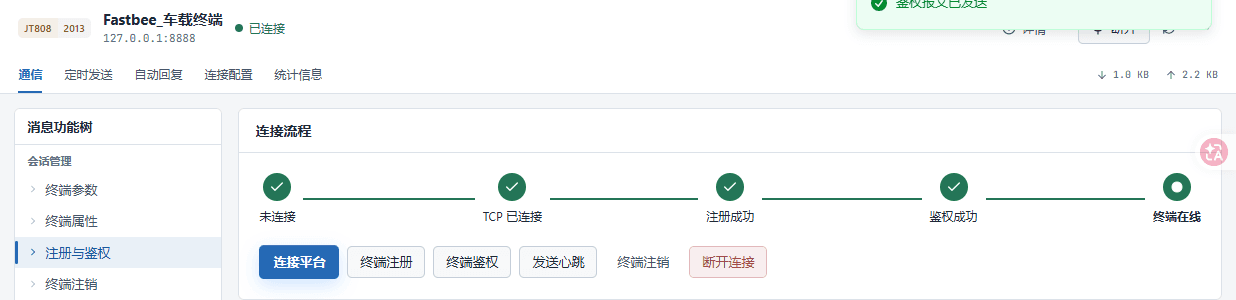

本篇终端连接身份、实际流量和注册鉴权连接流程。

四、连续上报十组位置

15. 上报第一组位置

**操作位置：*FMQX网页版→通信→*位置信息汇报 **操作步骤：**填写以下原始整数，并在该消息工具中上报一次。

位置报文使用当前经纬度与速度

截图重点说明

字段 / 控件	说明
纬度原始值	原始整数按百万分之一度换算；十次每次增加1000，恢复31010000。必填 · 填写：`31000000`
经度原始值	原始整数按百万分之一度换算；十次每次增加1000，恢复121010000。必填 · 填写：`121000000`
速度原始值	原始速度按0.1千米每小时换算；十次原始300～390，每次加10，恢复400。必填 · 填写：`300`

16. 连续上报十组不同位置

**操作位置：*FMQX网页版→通信→*位置信息汇报 **操作步骤：**在同一会话中逐次增加纬度和经度各1000、速度10，每组上报一次，直到第十组。

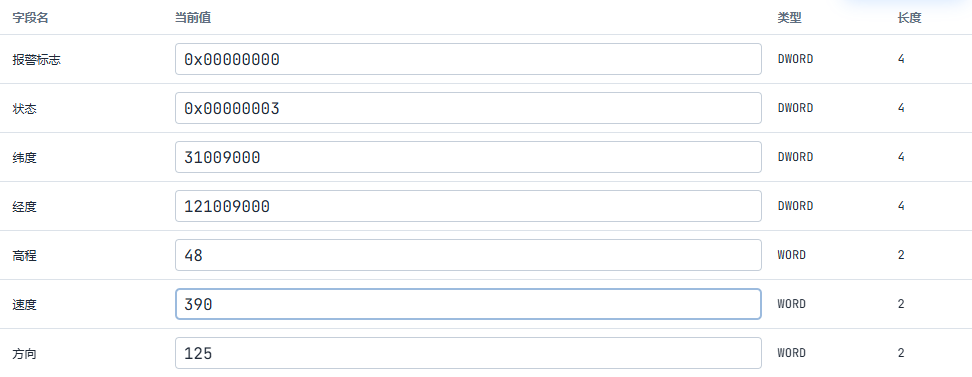

位置报文使用当前经纬度与速度

截图重点说明

字段 / 控件	说明
纬度原始值	原始整数按百万分之一度换算；十次每次增加1000，恢复31010000。必填 · 填写：`按实施方案填写` · 示例：`31000000 → 31；31009000 → 31.009；31010000 → 31.01`
经度原始值	原始整数按百万分之一度换算；十次每次增加1000，恢复121010000。必填 · 填写：`按实施方案填写` · 示例：`121000000 → 121；121009000 → 121.009；121010000 → 121.01`
速度原始值	原始速度按0.1千米每小时换算；十次原始300～390，每次加10，恢复400。必填 · 填写：`按实施方案填写` · 示例：`300 → 30；390 → 39；400 → 40`
第十组纬度原始值	用于完成“连续上报十组不同位置”。必填 · 填写：`31009000`
第十组经度原始值	用于完成“连续上报十组不同位置”。必填 · 填写：`121009000`
第十组速度原始值	用于完成“连续上报十组不同位置”。必填 · 填写：`390`

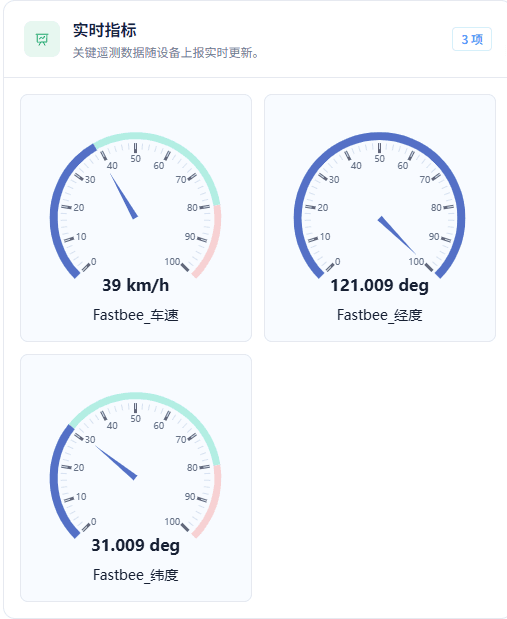

17. 核对平台第十组实际位置

**操作位置：*设备详情→运行状态→*实时指标 **操作步骤：**逐项读取三张指标卡的数值。

平台显示第十组位置与车速

截图重点说明

字段 / 控件	说明
平台当前值	读取平台文字数值；第十组31.009/121.009/39，恢复后31.01/121.01/40。仪表盘默认刻度不能代替业务值。必填 · 填写：`按实施方案填写` · 示例：`31.009 / 121.009 / 39；恢复31.01 / 121.01 / 40`

五、首次原生位置查询

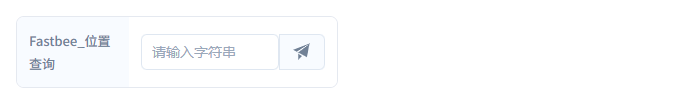

18. 从平台发送一次位置查询

**操作位置：*设备详情→运行状态→*位置查询 **操作步骤：**定位位置查询字符串功能，点击发送图标一次，随后去设备端核对接收。

从平台发出原生位置查询

19. 核对首次收到0x8201

**操作位置：*FMQX网页版→*通信记录 **操作步骤：**查看本次接收记录，核对消息类型与完整原始帧。

设备接收0x8201查询

截图重点说明

字段 / 控件	说明
设备收帧与回复	收到0x8201后回复0x0201，回复携带本次查询序号与当前位置。必填 · 填写：`按实施方案填写` · 示例：`0x8201 → 0x0201`

20. 核对首次独立0x0201应答

**操作位置：*FMQX网页版→*通信记录 **操作步骤：**查看随后发送的原生位置应答，核对应答序号与当前位置。

设备发送0x0201原生位置回复

截图重点说明

字段 / 控件	说明
设备收帧与回复	收到0x8201后回复0x0201，回复携带本次查询序号与当前位置。必填 · 填写：`按实施方案填写` · 示例：`0x8201 → 0x0201`

六、正常停止后恢复并上报

本轮由操作员正常断开、重新连接和注册鉴权，未注入网络故障。

21. 正常停止本篇连接

**操作位置：*FMQX网页版→*本篇会话 **操作步骤：**完成首次查询后点击断开，核对显示 已断开。

首次正常断开本篇终端，保留真实流量上下文。

22. 重新连接并完成注册鉴权

**操作位置：*FMQX网页版→*注册与鉴权 **操作步骤：**重新连接同一会话，注册并等待鉴权，核对三个成功状态。

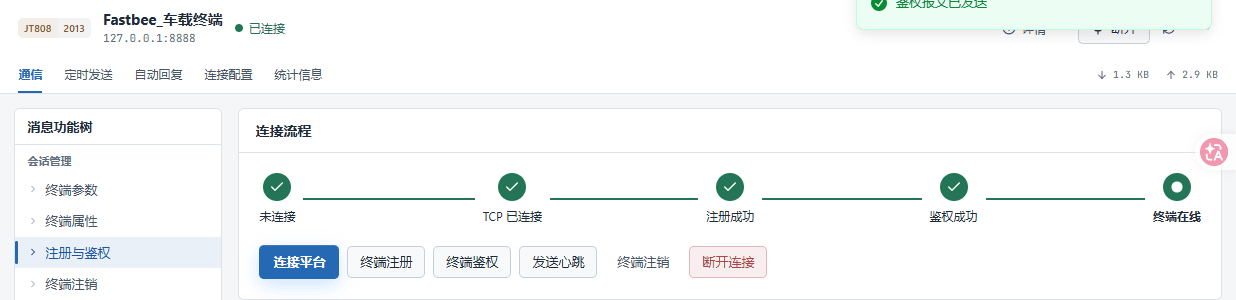

正常重连后本篇身份、实际流量和再次注册鉴权流程。

23. 恢复后独立上报新位置

**操作位置：*FMQX网页版→*位置信息汇报与通信记录 **操作步骤：**填入恢复值并上报一次，查看本次独立发送的位置信息汇报。

恢复连接后发送0x0200：纬度31.01、经度121.01、速度40

截图重点说明

字段 / 控件	说明
纬度原始值	原始整数按百万分之一度换算；十次每次增加1000，恢复31010000。必填 · 填写：`31010000`
经度原始值	原始整数按百万分之一度换算；十次每次增加1000，恢复121010000。必填 · 填写：`121010000`
速度原始值	原始速度按0.1千米每小时换算；十次原始300～390，每次加10，恢复400。必填 · 填写：`400`

七、恢复后再次查询与核对三值

24. 再次查询并确认新的0x8201

**操作位置：*设备详情→位置查询；FMQX网页版→*通信记录 **操作步骤：**通过前述位置查询入口再发送一次，在设备通信记录核对新接收帧。

设备接收0x8201查询

截图重点说明

字段 / 控件	说明
设备收帧与回复	收到0x8201后回复0x0201，回复携带本次查询序号与当前位置。必填 · 填写：`按实施方案填写` · 示例：`0x8201 → 0x0201`

25. 核对恢复后的独立0x0201应答

**操作位置：*FMQX网页版→*通信记录 **操作步骤：**核对本次发送应答的消息类型、应答序号与恢复位置。

设备发送0x0201原生位置回复

截图重点说明

字段 / 控件	说明
设备收帧与回复	收到0x8201后回复0x0201，回复携带本次查询序号与当前位置。必填 · 填写：`按实施方案填写` · 示例：`0x8201 → 0x0201`

26. 核对平台恢复后的实际三值

**操作位置：*设备详情→运行状态→*实时指标 **操作步骤：**第二次查询后逐项读取三张指标卡。

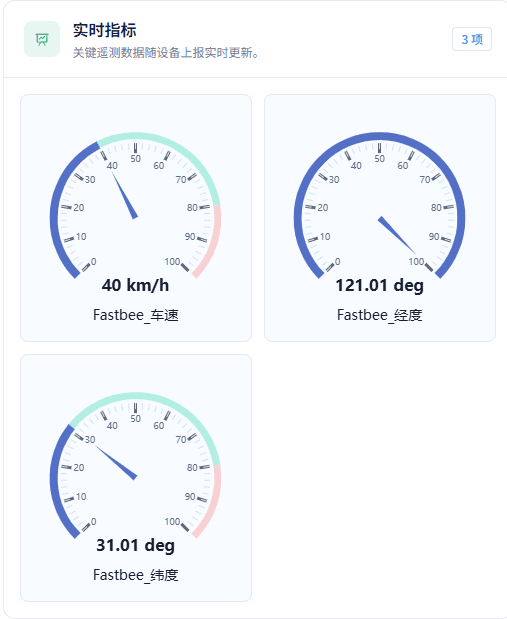

恢复后显示新位置与车速40

截图重点说明

字段 / 控件	说明
平台当前值	读取平台文字数值；第十组31.009/121.009/39，恢复后31.01/121.01/40。仪表盘默认刻度不能代替业务值。必填 · 填写：`按实施方案填写` · 示例：`31.009 / 121.009 / 39；恢复31.01 / 121.01 / 40`

八、停止运行并保留资源

27. 结束收发并保留连接配置

**操作位置：*FMQX网页版→*本篇会话 **操作步骤：**点击断开，保持定时发送和自动回复停止。

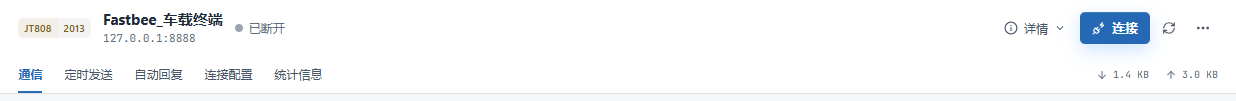

最终正常断开本篇终端，保留真实流量上下文。

28. 确认取消本篇发布

**操作位置：*产品详情→*取消发布 **操作步骤：**阅读重新发布可能重置设备数据的提示，点击确定取消本篇发布。

停止本篇轮询并保留配置和历史

29. 确认停止配置已应用

**操作位置：*产品详情→*同步详情 **操作步骤：**确认产品为未发布，打开同步详情核对本轮应用结果。

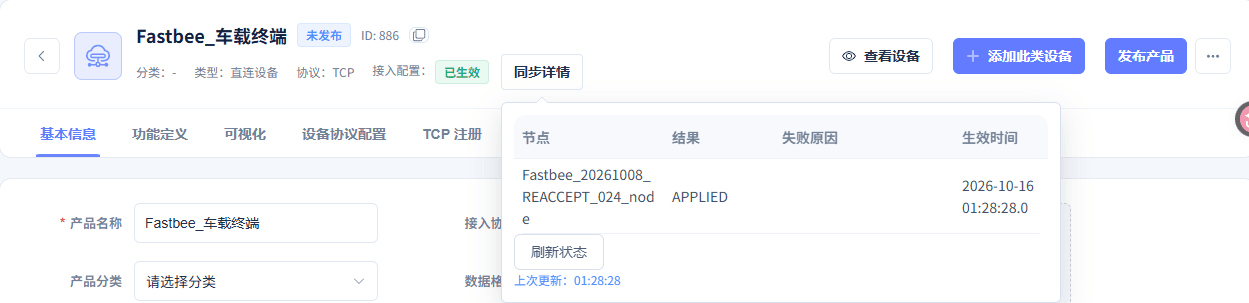

本篇节点已应用当前配置

九、筛选、刷新与核对实际历史

第二个窗口是查询及恢复速度历史，不是写入设定。按时间核对39、40、40分别来自首次查询、恢复上报、第二次查询。

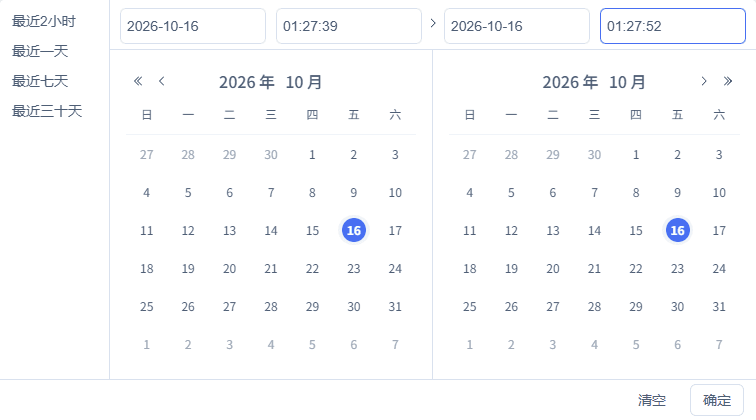

30. 填写十次上报速度完整时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写覆盖本次十次上报速度的完整开始与结束日期时间。

完整日期与起止时间：2026-10-16 01:27:39至2026-10-16 01:27:52

截图重点说明

字段 / 控件	说明
历史查询条件	本篇设备和车速；十次上报窗口与查询及恢复窗口分开查询。必填 · 填写：`按实施方案填写` · 示例：`2026-10-16 01:27:39～01:27:52；2026-10-16 01:27:59～01:28:18`
开始时间	用于完成“填写十次上报速度完整时间范围”。必填 · 填写：`2026-10-16 01:27:39`
结束时间	用于完成“填写十次上报速度完整时间范围”。必填 · 填写：`2026-10-16 01:27:52`

31. 筛选本篇设备与车速

**操作位置：*数据中心→*历史数据 操作步骤：选择本篇车载终端与车速字段，核对条件后点击查询。

核对本篇设备、属性和时间范围后查询

截图重点说明

字段 / 控件	说明
历史查询条件	本篇设备和车速；十次上报窗口与查询及恢复窗口分开查询。必填 · 填写：`按实施方案填写` · 示例：`2026-10-16 01:27:39～01:27:52；2026-10-16 01:27:59～01:28:18`
字段	用于完成“筛选本篇设备与车速”。必填 · 填写：`车速`

32. 刷新查询十次上报速度历史

**操作位置：*数据中心→*历史数据 **操作步骤：**保持相同设备、字段和时间条件，点击结果区右上刷新按钮。

刷新并重新查询本篇历史

33. 核对十次上报速度实际历史

**操作位置：*数据中心→历史数据→*查询结果 **操作步骤：**按时间顺序逐行核对十条速度。

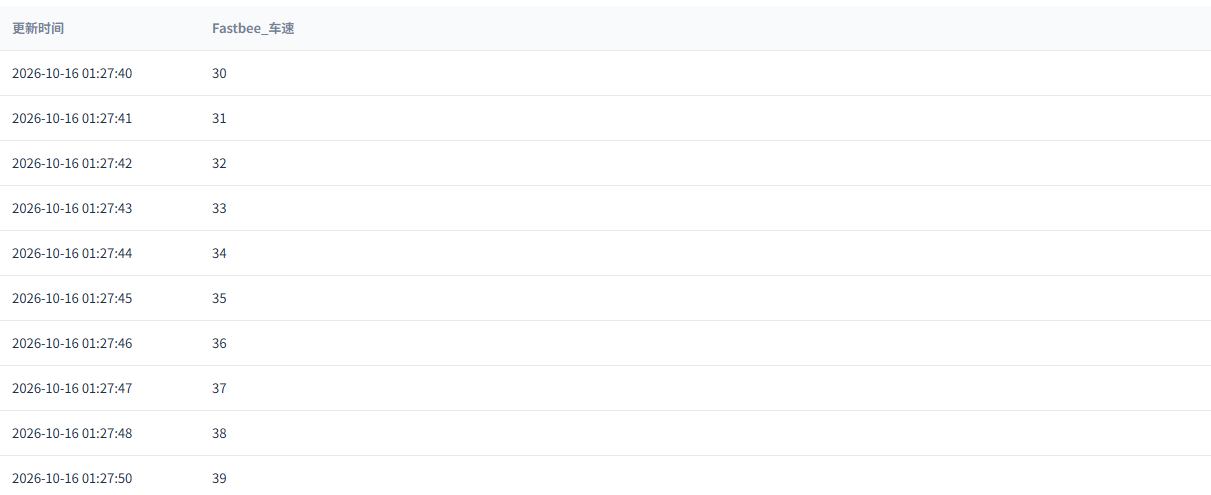

刷新后核对本篇实际历史记录

截图重点说明

字段 / 控件	说明
本轮速度历史	十次上报按时间为30～39；查询及恢复窗口为39、40、40，不作写入设定。必填 · 填写：`按实施方案填写` · 示例：`30、31、32、33、34、35、36、37、38、39；39、40、40`

34. 填写查询及恢复速度完整时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写覆盖本次查询及恢复速度的完整开始与结束日期时间。

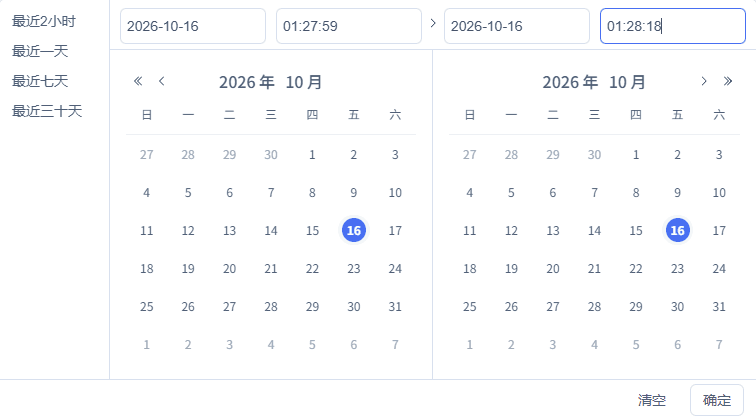

完整日期与起止时间：2026-10-16 01:27:59至2026-10-16 01:28:18

截图重点说明

字段 / 控件	说明
历史查询条件	本篇设备和车速；十次上报窗口与查询及恢复窗口分开查询。必填 · 填写：`按实施方案填写` · 示例：`2026-10-16 01:27:39～01:27:52；2026-10-16 01:27:59～01:28:18`
开始时间	用于完成“填写查询及恢复速度完整时间范围”。必填 · 填写：`2026-10-16 01:27:59`
结束时间	用于完成“填写查询及恢复速度完整时间范围”。必填 · 填写：`2026-10-16 01:28:18`

35. 筛选本篇设备与车速

**操作位置：*数据中心→*历史数据 操作步骤：选择本篇车载终端与车速字段，核对条件后点击查询。

核对本篇设备、属性和时间范围后查询

截图重点说明

字段 / 控件	说明
历史查询条件	本篇设备和车速；十次上报窗口与查询及恢复窗口分开查询。必填 · 填写：`按实施方案填写` · 示例：`2026-10-16 01:27:39～01:27:52；2026-10-16 01:27:59～01:28:18`
字段	用于完成“筛选本篇设备与车速”。必填 · 填写：`车速`

36. 刷新查询查询及恢复速度历史

**操作位置：*数据中心→*历史数据 **操作步骤：**保持相同设备、字段和时间条件，点击结果区右上刷新按钮。

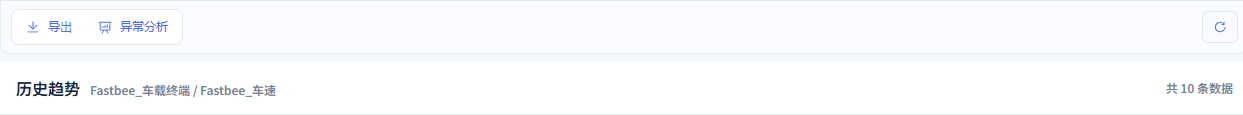

刷新并重新查询本篇历史

37. 核对查询及恢复速度实际历史

**操作位置：*数据中心→历史数据→*查询结果 **操作步骤：**核对首次查询、恢复独立上报、第二次查询对应的三行速度。

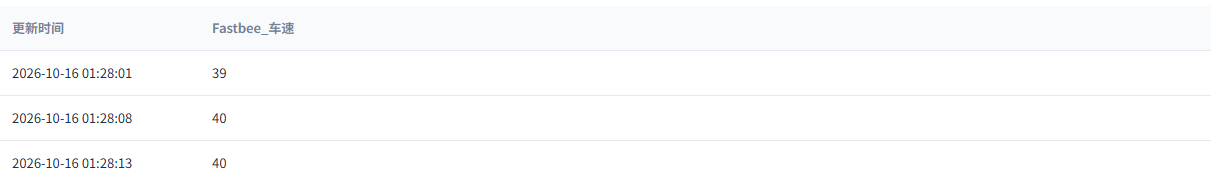

刷新后核对本篇实际历史记录

截图重点说明

字段 / 控件	说明
本轮速度历史	十次上报按时间为30～39；查询及恢复窗口为39、40、40，不作写入设定。必填 · 填写：`按实施方案填写` · 示例：`30、31、32、33、34、35、36、37、38、39；39、40、40`

参数从哪里获取与如何填写

设备接入向导

字段 / 控件	填写说明
样例字段	首次截图以30.01/120.01/31.01生成三项模型；本轮未重建。正式运行使用后续JT808原生映射和整数报文。必填 · 填写：`首次建模：30.01 / 120.01 / 31.01`
设备编号	本篇独立设备用于复验；设备编号与绑定一致，终端手机号另填。必填 · 填写：`本篇车载终端`

协议与发布生效

字段 / 控件	填写说明
接入协议	终端主动连接FMQ TCP监听。必填 · 填写：`TCP` 修改后须发布。TCP：终端主动连接FMQ TCP监听；终端主动连接FMQ TCP监听。
数据格式	本篇原生JT808 2013；不要继续使用初建向导的JSON。必填 · 填写：`JT808 2013` 修改后须发布。JT808 2013：本篇原生JT808 2013；不要继续使用初建向导的JSON；本篇原生JT808 2013；不要继续使用初建向导的JSON。
设备绑定	本设备编号绑定终端手机号，必须与FMQX一致。必填 · 填写：`013800138886` 修改后须发布。
属性映射	原生解码字段分别映射纬度、经度和速度；单位与物模型一致。必填 · 填写：`latitude / longitude / speed` 修改后须发布。
指令映射	LOCATION_QUERY映射本篇位置查询功能，不发送自定义JSON代替原生帧。必填 · 填写：`LOCATION_QUERY → 位置查询` 修改后须发布。
发布与应用	保存草稿后发布，在同步详情确认节点APPLIED。修改后须发布。

功能定义

字段 / 控件	填写说明
位置查询	创建字符串功能，映射原生位置查询命令。必填 · 填写：`LOCATION_QUERY` 修改后须发布。
字段单位	纬度与经度为度，速度为千米每小时。必填 · 填写：`deg / deg / km/h` 修改后须发布。

FMQX网页版连接

字段 / 控件	填写说明
导入会话	从配置文件导入本篇JT808演示会话，复验继续使用原会话。修改后须重连。
平台服务器IP	由平台管理员提供可达的FMQ地址；本机演示为回环地址。必填 · 填写：`127.0.0.1` 修改后须重连。
平台服务器端口	填写FMQ TCP监听端口，不是管理页面端口。必填 · 填写：`8888` 修改后须重连。
终端手机号	本篇12位终端身份，必须与平台原生绑定相同。必填 · 填写：`013800138886` 修改后须重连。
终端ID	厂家提供终端ID；本篇为演示身份。必填 · 填写：`FBJT086` 修改后须重连。
注册与鉴权	注册成功后使用该次注册应答提供的信息鉴权；核对流程中的注册成功、鉴权成功、终端在线，不抄固定示例码。修改后须重连。

设备上报与演示回复

字段 / 控件	填写说明
纬度原始值	原始整数按百万分之一度换算；十次每次增加1000，恢复31010000。必填 · 填写：`31000000 → 31；31009000 → 31.009；31010000 → 31.01`
经度原始值	原始整数按百万分之一度换算；十次每次增加1000，恢复121010000。必填 · 填写：`121000000 → 121；121009000 → 121.009；121010000 → 121.01`
速度原始值	原始速度按0.1千米每小时换算；十次原始300～390，每次加10，恢复400。必填 · 填写：`300 → 30；390 → 39；400 → 40`
上报一次0x0200	每次修改后点击一次，等待平台更新再发下一组。

设备运行状态

字段 / 控件	填写说明
平台当前值	读取平台文字数值；第十组31.009/121.009/39，恢复后31.01/121.01/40。仪表盘默认刻度不能代替业务值。必填 · 填写：`31.009 / 121.009 / 39；恢复31.01 / 121.01 / 40`
发送位置查询	从平台功能发出一次原生查询，等待设备实际回复。
设备收帧与回复	收到0x8201后回复0x0201，回复携带本次查询序号与当前位置。必填 · 填写：`0x8201 → 0x0201`

停止与恢复

字段 / 控件	填写说明
停止后恢复	操作员正常断开再连接，重新注册鉴权，独立上报恢复位置后进行第二次查询。
结束保留	最终断开并取消发布，保留配置及已查询历史；重新发布前评估页面的数据重置提示。

历史数据

字段 / 控件	填写说明
历史查询条件	本篇设备和车速；十次上报窗口与查询及恢复窗口分开查询。必填 · 填写：`2026-10-16 01:27:39～01:27:52；2026-10-16 01:27:59～01:28:18`
本轮速度历史	十次上报按时间为30～39；查询及恢复窗口为39、40、40，不作写入设定。必填 · 填写：`30、31、32、33、34、35、36、37、38、39；39、40、40`
刷新后查询	保留同一设备、字段和完整时间条件，点击结果区刷新重新查询。

当前连接参数、收发与历史核对

字段 / 控件	填写说明
连接当前会话	使用本篇原会话连接TCP后完成注册鉴权。修改后须重连。
正常断开	操作员正常停止，最终定时与自动回复保持停止。修改后须重连。
原始帧与应答序号	分别核对0x0200独立上报、0x8201请求及0x0201应答。
当前完整时间范围	十样本与查询恢复分别使用独立窗口。
心跳间隔	连接配置中使用秒。
应答超时	等待应答的毫秒数。
自动鉴权	注册后自动完成鉴权，本轮已保存会话开启。
连接后自动心跳	建立连接后自动发心跳。
自动重连	本轮由操作员手动恢复，自动重连关闭。
连接名称	用于识别本篇已保存会话。
所属分组	本篇会话所在分组。
保存方式	安全参数补图在未保存编辑器中核对后取消，不重新保存。
鉴权码	由本次注册应答提供，手册不公开实际值。安全补图中可选框临时清空后取消。
制造商ID	演示终端厂家标识，现场以设备资料为准。
终端型号	演示终端型号，现场以设备资料为准。
车牌号	演示会话内的样例车牌，现场按终端注册资料填写。

遇到问题时先查哪里

看到什么现象	可能原因	先检查哪里	如何恢复
TCP无法连接	主机、端口或服务范围不符	核对平台提供的TCP地址与本篇已应用状态	保持停止，修正后连接同一身份。
已连接但未在线	终端手机号绑定或注册鉴权未完成	核对本篇手机号、JT808版本及流程状态	重新注册并使用本次注册应答提供的信息鉴权。
位置或速度不符	原始整数换算或位置字段映射不符	对照当前原始字段与平台文字数值	修正字段后只上报一次并等待更新。
查询状态有记录但未确认回复	尚未核对设备原生收发和应答序号	检查0x8201与独立0x0201的应答序号一致	等待本次应答并刷新历史，避免连续重发。

JT/T 808 与 TCP 车载终端接入 ​

开始前先了解 ​

复制模板前先替换这些参数 ​

一、首次配置与沿用资源 ​

1. 首次配置：用样例生成位置物模型 ​

截图重点说明 ​

2. 首次配置：核对三项字段与单位 ​

截图重点说明 ​

3. 首次配置：填写独立设备身份 ​

截图重点说明 ​

4. 首次配置：保存最终JT808协议 ​

截图重点说明 ​

5. 首次配置：创建位置查询功能 ​

截图重点说明 ​

6. 首次配置：绑定终端手机号 ​

截图重点说明 ​

7. 首次配置：映射纬度、经度和速度 ​

截图重点说明 ​

8. 首次配置：保存原生位置查询映射 ​

截图重点说明 ​

9. 首次配置：导入演示终端会话 ​

截图重点说明 ​

二、发布并确认运行配置 ​

10. 确认发布本篇产品 ​

11. 确认本轮运行配置已应用 ​

三、核对参数并连接鉴权 ​

12. 只读核对平台与终端参数 ​

截图重点说明 ​

13. 连接本篇TCP通道 ​

截图重点说明 ​

14. 完成终端注册与鉴权 ​

四、连续上报十组位置 ​

15. 上报第一组位置 ​

截图重点说明 ​

16. 连续上报十组不同位置 ​

截图重点说明 ​

17. 核对平台第十组实际位置 ​

截图重点说明 ​

五、首次原生位置查询 ​

18. 从平台发送一次位置查询 ​

19. 核对首次收到0x8201 ​

截图重点说明 ​

20. 核对首次独立0x0201应答 ​

截图重点说明 ​

六、正常停止后恢复并上报 ​

21. 正常停止本篇连接 ​

22. 重新连接并完成注册鉴权 ​

23. 恢复后独立上报新位置 ​

截图重点说明 ​

七、恢复后再次查询与核对三值 ​

24. 再次查询并确认新的0x8201 ​

截图重点说明 ​

25. 核对恢复后的独立0x0201应答 ​

截图重点说明 ​

26. 核对平台恢复后的实际三值 ​

截图重点说明 ​

八、停止运行并保留资源 ​

27. 结束收发并保留连接配置 ​

28. 确认取消本篇发布 ​

29. 确认停止配置已应用 ​

九、筛选、刷新与核对实际历史 ​

30. 填写十次上报速度完整时间范围 ​

截图重点说明 ​

31. 筛选本篇设备与车速 ​

截图重点说明 ​

32. 刷新查询十次上报速度历史 ​

33. 核对十次上报速度实际历史 ​

截图重点说明 ​

34. 填写查询及恢复速度完整时间范围 ​

截图重点说明 ​

35. 筛选本篇设备与车速 ​

截图重点说明 ​

36. 刷新查询查询及恢复速度历史 ​

37. 核对查询及恢复速度实际历史 ​

截图重点说明 ​

参数从哪里获取与如何填写 ​

设备接入向导 ​

协议与发布生效 ​

功能定义 ​

FMQX网页版连接 ​

JT/T 808 与 TCP 车载终端接入

开始前先了解

复制模板前先替换这些参数

一、首次配置与沿用资源

1. 首次配置：用样例生成位置物模型

截图重点说明

2. 首次配置：核对三项字段与单位

截图重点说明

3. 首次配置：填写独立设备身份

截图重点说明

4. 首次配置：保存最终JT808协议

截图重点说明

5. 首次配置：创建位置查询功能

截图重点说明

6. 首次配置：绑定终端手机号

截图重点说明

7. 首次配置：映射纬度、经度和速度

截图重点说明

8. 首次配置：保存原生位置查询映射

截图重点说明

9. 首次配置：导入演示终端会话

截图重点说明

二、发布并确认运行配置

10. 确认发布本篇产品

11. 确认本轮运行配置已应用

三、核对参数并连接鉴权

12. 只读核对平台与终端参数

截图重点说明

13. 连接本篇TCP通道

截图重点说明

14. 完成终端注册与鉴权

四、连续上报十组位置

15. 上报第一组位置

截图重点说明

16. 连续上报十组不同位置

截图重点说明

17. 核对平台第十组实际位置

截图重点说明

五、首次原生位置查询

18. 从平台发送一次位置查询

19. 核对首次收到0x8201

截图重点说明

20. 核对首次独立0x0201应答

截图重点说明

六、正常停止后恢复并上报

21. 正常停止本篇连接

22. 重新连接并完成注册鉴权

23. 恢复后独立上报新位置

截图重点说明

七、恢复后再次查询与核对三值

24. 再次查询并确认新的0x8201

截图重点说明

25. 核对恢复后的独立0x0201应答

截图重点说明

26. 核对平台恢复后的实际三值

截图重点说明

八、停止运行并保留资源

27. 结束收发并保留连接配置

28. 确认取消本篇发布

29. 确认停止配置已应用

九、筛选、刷新与核对实际历史

30. 填写十次上报速度完整时间范围

截图重点说明

31. 筛选本篇设备与车速

截图重点说明

32. 刷新查询十次上报速度历史

33. 核对十次上报速度实际历史

截图重点说明

34. 填写查询及恢复速度完整时间范围

截图重点说明

35. 筛选本篇设备与车速

截图重点说明

36. 刷新查询查询及恢复速度历史

37. 核对查询及恢复速度实际历史

截图重点说明

参数从哪里获取与如何填写

设备接入向导

协议与发布生效

功能定义

FMQX网页版连接
