OPC UA 节点设备接入

本文依据已有操作手册整理为线上操作参考。原文标为预期或未执行的操作，仍须按实际环境验证。

完成节点配置、十次温度订阅、两次设定值Write与独立Read、方法诊断、停止恢复和历史核对。

**开始前准备：**具有产品、设备、模型、OPC UA配置、发布、控制与历史查询权限；FMQ能访问设备服务器；本机演示先启动FMQX网页版OPC UA设备服务器；实物Endpoint、命名空间、节点表、类型与安全身份参数已由设备厂家或管理员提供。

接入目标与连接方向

FastBee配置产品、设备和节点映射；FMQ作为OPC UA客户端，连接设备服务器并订阅温度变化、写入设定值。FMQX网页版在本机演示中提供设备服务器。

设备服务器完整Endpoint为opc.tcp://127.0.0.1:14892/FastBee/。127.0.0.1仅适用于FMQ与设备演示服务同机；现场使用设备厂家提供的可达地址和完整路径。

本机示例采用None和Anonymous。实物安全策略、证书信任和身份方式由设备管理员提供；两端参数须一致。

NodeId是设备节点地址，ns=2是本服务器的命名空间索引，s=表示字符串标识。温度和设定值均为Double，温度只读、设定值可写，全部开启历史。

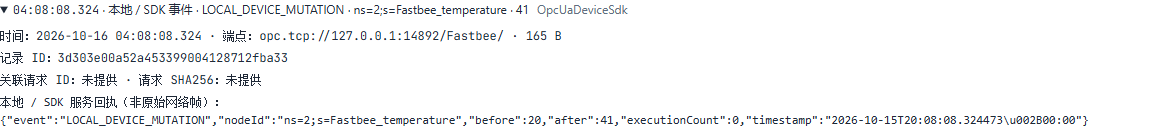

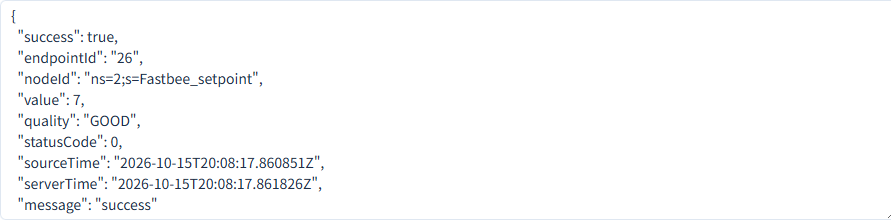

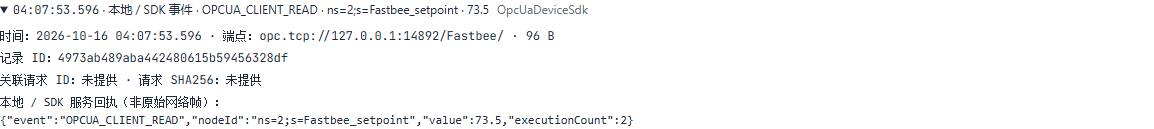

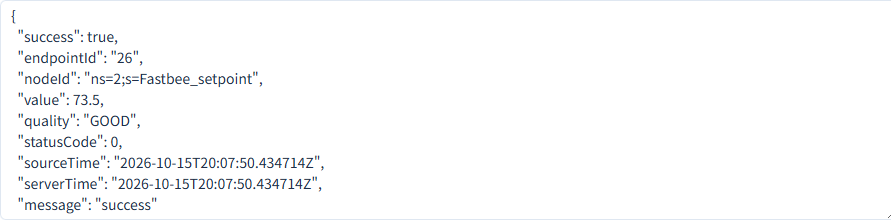

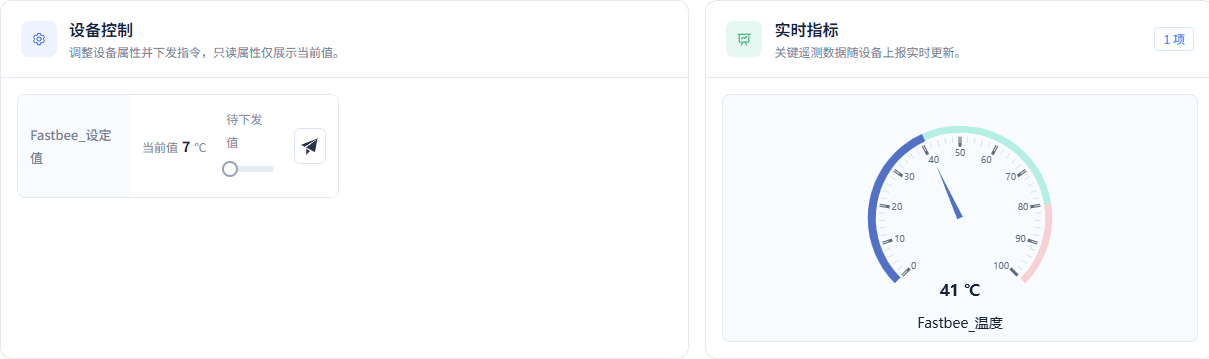

先做十次温度变化31～40，再分别写5和6；每次都另发Read核对。方法诊断将6改为73.5。手动停止恢复后更新温度41、写7，再核对独立读取和历史。

平台“已发送”只表示请求提交。设备页面“读取设备当前状态”刷新本机状态；独立Read要从平台诊断页另行发起。

平台配置、客户端与设备服务器

功能关系示意；实际操作以逐步截图为准。

首次配置示例使用temperature、setpoint和demo-device作为模板名。复用现有服务器时，NodeId必须取设备正式节点表的完整真实值；不要按模板名重命名已保留的服务器节点。两端Endpoint地址、端口、路径、安全方案和类型应一致，周期与容量按实际能力核对。

复制模板前先替换这些参数

本篇代码使用普通模板名；截图保留实际历史资源。请先完成以下核对，再保存为UTF-8文件或发送报文。

• 连接文件中的host、port及监听方向须改为当前环境实际地址；127.0.0.1表示运行FMQX的本机。涉及MQTT时同步核对产品号、用户名、订阅主题和responseRoute，密码仅在连接页面安全填写。
• 分组、会话及订阅id是导入文件内部引用；如需改名，groupId必须与对应分组id一致。先核对再导入，不要在保留会话上重复创建同名连接。
• 代码块是按既有无密码资产或原代码改写的客户模板，尚未证明本版模板已成功导入。历史截图、发送时间和业务通过范围仍以各步骤记录为准；不要将模板名当作旧证据中的实际资源名。

一、创建产品、设备与属性

初建时使用JSON样例生成两个属性，建档后切换为OPC_UA_TCP和OPC UA内置协议。初建JSON/MQTT提示不表示最终协议。

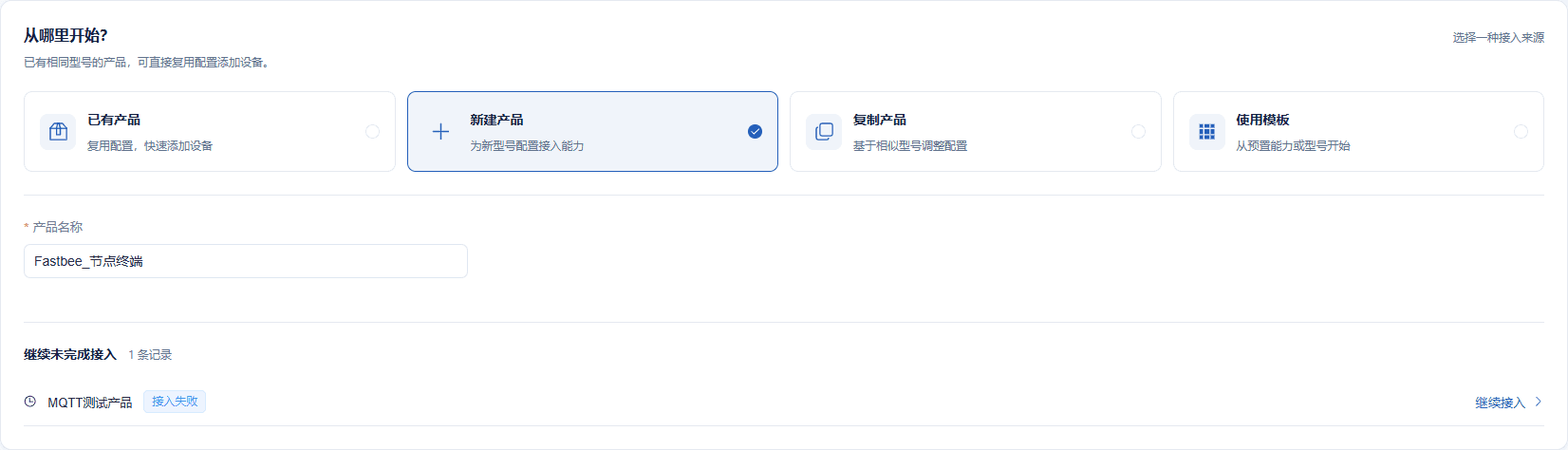

1. 选择新建节点产品

操作位置：物联网→设备接入 操作步骤：选择新建产品，填写产品名称，进入采集点配置。

本篇单独创建节点终端产品，已有产品可先核对型号后复用。

截图重点说明

字段 / 控件	说明
接入来源	首次为本篇节点设备新建产品，已有同型号产品可复用。 必填 · 填写：新建产品
产品名称	用于在平台中找到本次产品。 必填 · 填写：节点终端

两个小数属性的建模JSON模板json

{"temperature":20.1,"setpoint":30.1}

此样例只生成模型属性；现有设备的NodeId仍须从真实节点表取得。 此处使用可替换的客户模板名；导入或发送前按本节替换清单核对。

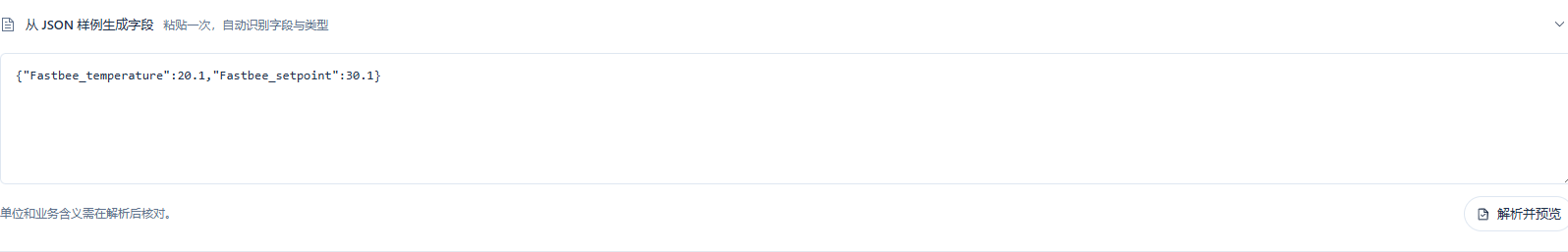

2. 用样例生成两个属性

**操作位置：*设备接入→*采集点配置 操作步骤：粘贴两个小数字段样例，点击解析并预览。

JSON样例只生成温度和设定值两个属性；下一步核对字段。

截图重点说明

字段 / 控件	说明
JSON建模样例	仅生成两个小数属性，不能代替OPC UA节点地址或运行协议。 必填 · 填写：{"temperature":20.1,"setpoint":30.1}
解析并预览	生成字段后检查数量、标识和数据类型。 必填 · 填写：两个字段

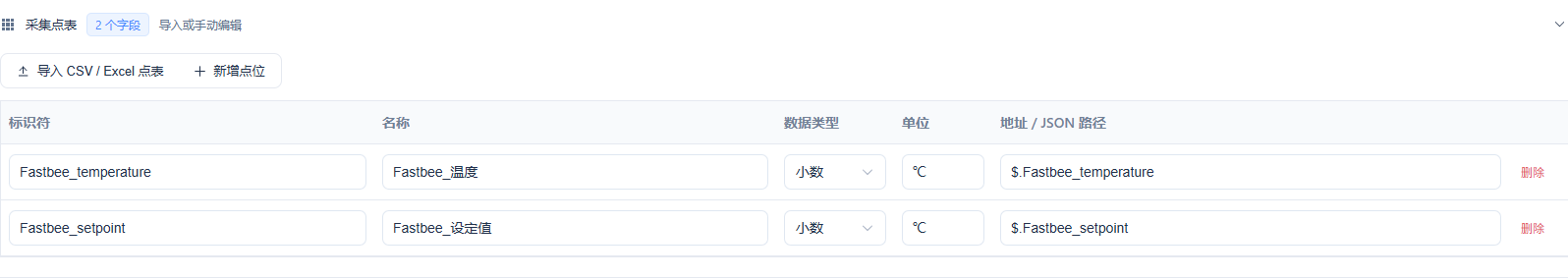

3. 核对温度和设定值字段

**操作位置：*设备接入→*采集点表 操作步骤：核对两行标识符，数据类型选择小数，单位填℃。

两项标识符后续必须与节点和Write目标一致。

截图重点说明

字段 / 控件	说明
字段标识符	平台用它将节点数据映射到属性，大小写须保持一致。 必填 · 填写：temperature / setpoint
字段名称	显示给平台用户阅读的中文名称。 必填 · 填写：温度 / 设定值
数据类型	本篇两项选择小数，对应设备Double；其他选项仅作说明，未在本篇验证。 必填 · 填写：小数
单位	只用于显示；本篇选择摄氏度，不自动换算设备数值。 选填 · 填写：℃
建模时的JSON路径	初建样例的字段路径；最终OPC UA运行使用NodeId映射。 必填 · 填写：$.temperature / $.setpoint

4. 填写设备编号与名称

操作位置：设备接入→设备信息 操作步骤：填写本篇设备标识和设备名称，后续绑定复用同一编号。

设备编号为本篇独立身份，不使用其他设备的编号。

截图重点说明

字段 / 控件	说明
设备身份	设备编号在平台、绑定、节点和命令中保持一致。 必填 · 填写：demo-device
设备名称	区分要连接和查询的本篇设备。 选填 · 填写：节点终端

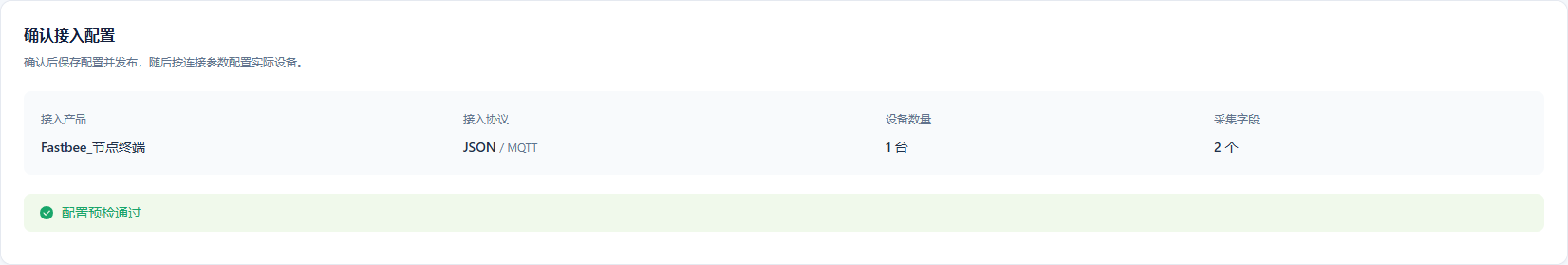

5. 核对初建内容并保存

**操作位置：*设备接入→*确认接入配置 **操作步骤：**核对1台设备、2个字段后完成建档；此处JSON/MQTT属于初建样例，接下来切换协议。

初建确认不能代替最终OPC UA协议与运行发布。

截图重点说明

字段 / 控件	说明
初建确认	初建时出现JSON/MQTT只表示样例生成阶段；接下来必须切换到最终OPC UA协议。 必填 · 填写：一个设备、两个采集字段

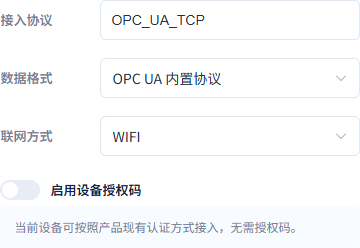

6. 切换为最终OPC UA协议

操作位置：产品管理→产品详情→设备接入 操作步骤：将最终接入协议与数据格式设为OPC_UA_TCP和OPC UA 内置协议，保存草稿。

最终设备运行使用OPC UA，而非初建样例中的JSON/MQTT。

截图重点说明

字段 / 控件	说明
接入协议	FMQ作为客户端连接OPC UA服务器，运行能力标签为OPC_UA_TCP。 必填 · 填写：OPC_UA_TCP
数据格式	最终使用OPC UA内置协议。 必填 · 填写：OPC UA 内置协议
联网方式	设备网络形态标签；实际可达性仍取决于服务器地址和网络。 必填 · 填写：WIFI
启用设备授权码	本篇关闭；OPC UA会话安全由Endpoint安全策略和认证配置决定。 选填 · 填写：关闭

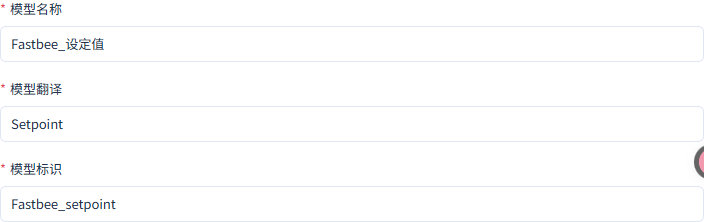

7. 补齐设定值模型身份

操作位置：产品详情→功能定义→设定值 操作步骤：填写模型翻译为Setpoint，核对模型标识与设定值节点一致。

模型翻译不能为空，设定值标识与下行目标一致。

截图重点说明

字段 / 控件	说明
模型名称	设定值的中文显示名称。 必填 · 填写：设定值
模型翻译	必填英文名称，设定值填写Setpoint。 必填 · 填写：Setpoint
模型标识	必须与设定值节点及Write目标一致。 必填 · 填写：setpoint

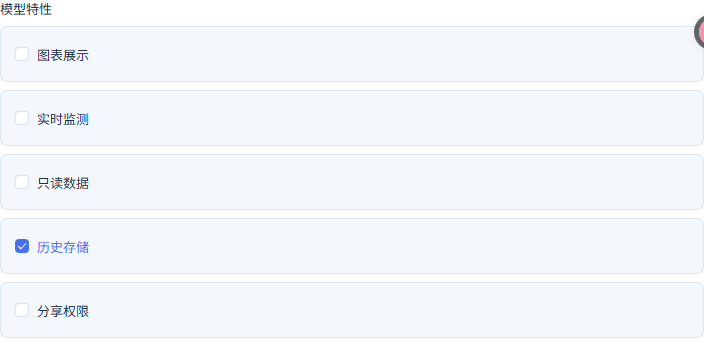

8. 设置属性权限并开启历史

*操作位置：产品详情→功能定义→模型特性 **操作步骤：**设定值取消只读、**勾选***历史存储；温度保留只读并开启历史，保存。

本图为设定值：只读未勾选、历史已勾选。

截图重点说明

字段 / 控件	说明
只读数据	设定值取消只读才显示可下发控件；温度保留只读。 必填 · 填写：温度只读；设定值非只读
历史存储	两项均开启，订阅值变化后可在历史数据中查询。 必填 · 填写：勾选
图表展示	控制该属性是否参与产品配置的图表展示，本篇未勾选。 选填 · 填写：不勾选
实时监测	控制模型的实时监测展示选项，本篇未勾选。 选填 · 填写：不勾选
分享权限	本篇不开放额外分享，不影响当前租户按权限使用。 选填 · 填写：不勾选

二、配置Endpoint、绑定与节点

设备编号和clientId在绑定、节点及命令映射中保持一致。保存的是产品草稿，后续还需发布并核对运行节点应用结果。

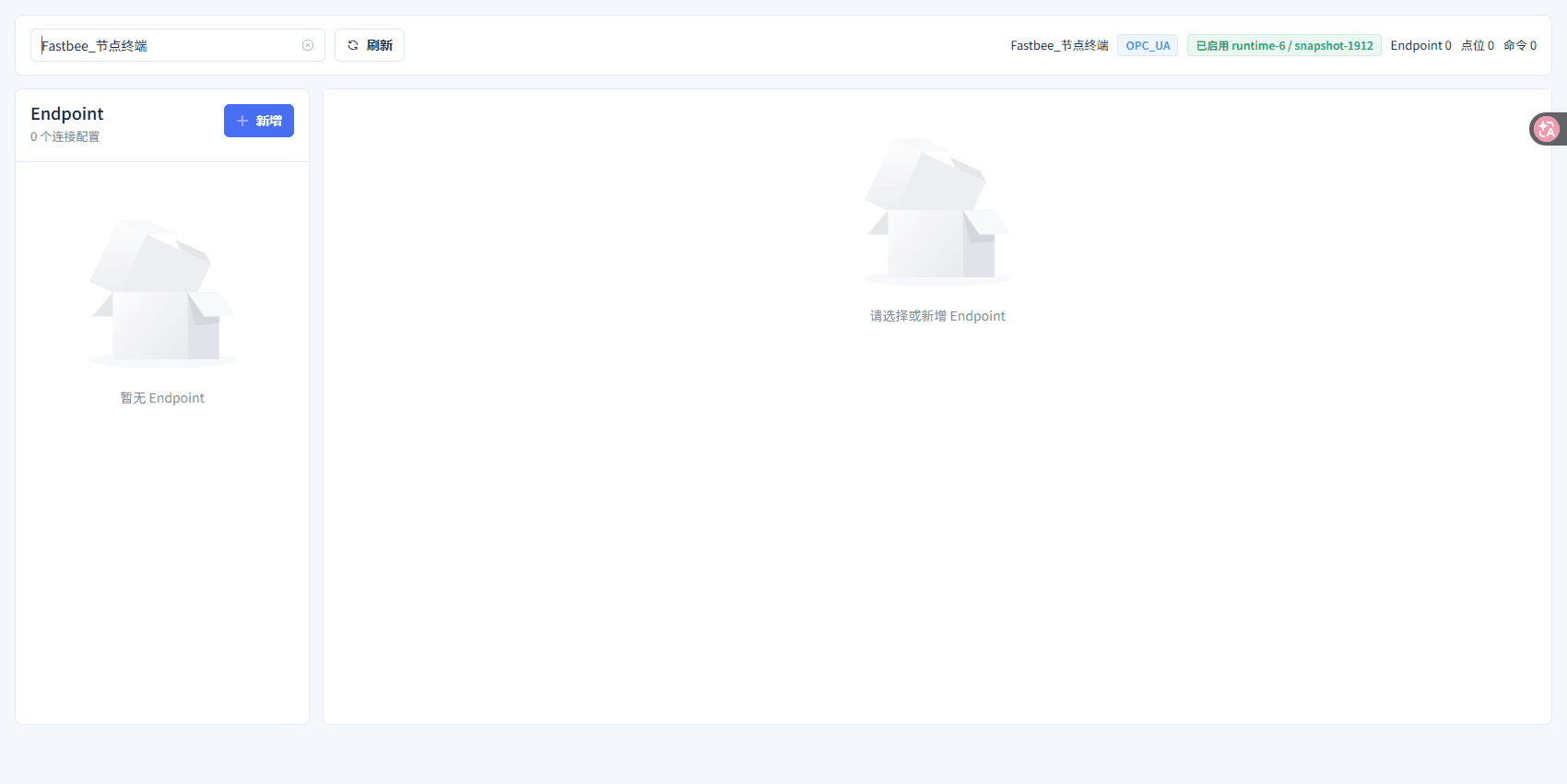

9. 进入OPC UA连接配置

**操作位置：*物联网→*OPC UA配置 操作步骤：选择本篇产品，点击Endpoint区域的新增。

首次Endpoint为空是正常状态；右上旧运行标签不是本篇最终应用结果。

截图重点说明

字段 / 控件	说明
Endpoint名称	给此组服务器连接参数起一个易识别名称。 必填 · 填写：节点连接

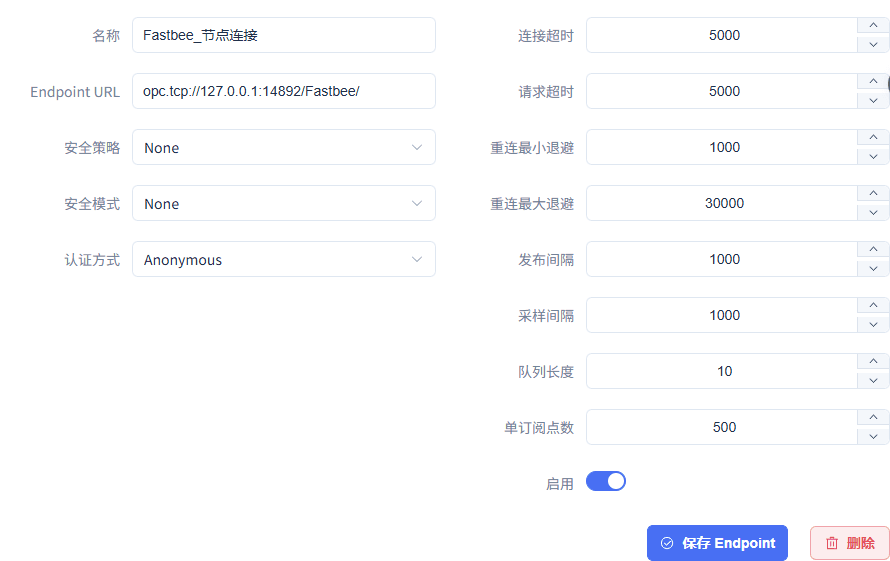

10. 填写完整Endpoint参数

**操作位置：*OPC UA配置→*Endpoint 操作步骤：填写设备Endpoint完整URL及本机安全参数，核对右侧周期与超时后点击保存Endpoint。

完整端点为opc.tcp://127.0.0.1:14892/FastBee/；不能省略路径或填平台网页地址。

截图重点说明

字段 / 控件	说明
Endpoint与连接方向	填写设备服务器端点，由FMQ连接它；不是平台网页地址。 必填 · 填写：opc.tcp://127.0.0.1:14892/FastBee/
安全策略	选择服务端实际支持的安全策略。 必填 · 填写：None
安全模式	与设备服务器允许的消息安全方式一致。 必填 · 填写：None
认证方式	身份验证按设备服务器授权方案选择。 必填 · 填写：Anonymous
连接超时	建立服务器连接的最长等待时间，单位毫秒。 必填 · 填写：5000 ms
请求超时	读写等请求的最长等待时间，单位毫秒。 必填 · 填写：5000 ms
重连最小退避	连接失败后最初等待的时间，单位毫秒。 必填 · 填写：1000 ms
重连最大退避	连续重试时等待间隔的上限，单位毫秒。 必填 · 填写：30000 ms
发布间隔	订阅向客户端交付变化的期望周期，单位毫秒。 必填 · 填写：1000 ms
采样间隔	向服务器请求的采样周期，单位毫秒；实际由服务器协商。 必填 · 填写：1000 ms
队列长度	每个受监测项保留变化的队列长度。 必填 · 填写：10
单订阅点数	每个订阅最多安排的监测项数量。 必填 · 填写：500
启用Endpoint	允许发布后建立此服务器连接。 必填 · 填写：开启

11. 把Endpoint绑定到本篇设备

操作位置：OPC UA配置→设备绑定→新增绑定 操作步骤：选择本篇设备ID，设备编号和clientId填写同一编号，启用后保存。

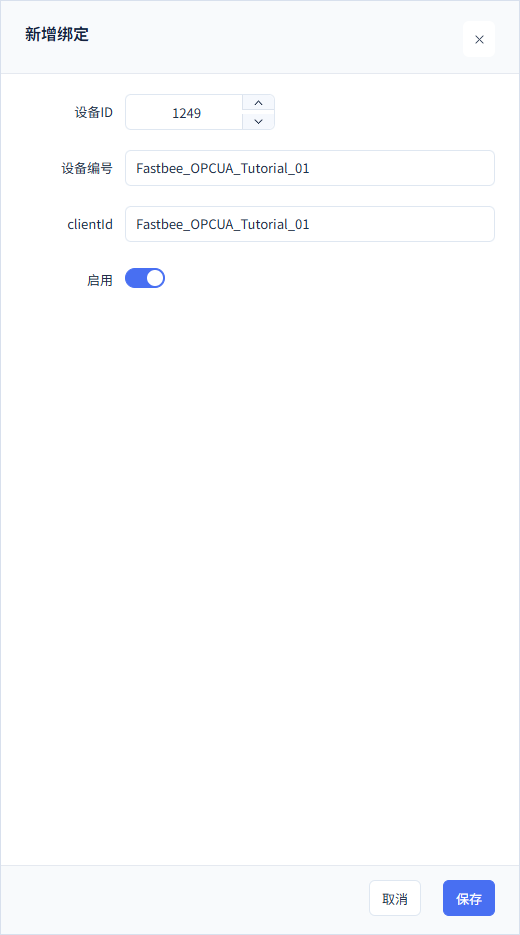

只绑定本篇设备，字段身份在后续节点和命令中保持一致。

截图重点说明

字段 / 控件	说明
设备ID	选择平台已经创建的本篇设备，不能填其他设备的主键。 必填 · 填写：本篇设备
设备编号	与设备建档的编号一致。 必填 · 填写：demo-device
clientId	与本篇绑定和各节点的身份一致，不填写其他会话编号。 必填 · 填写：demo-device
启用绑定	允许当前Endpoint承载本篇设备。 必填 · 填写：开启
保存绑定	保存后表格应出现本篇编号与clientId且状态启用。 必填 · 填写：一条启用绑定

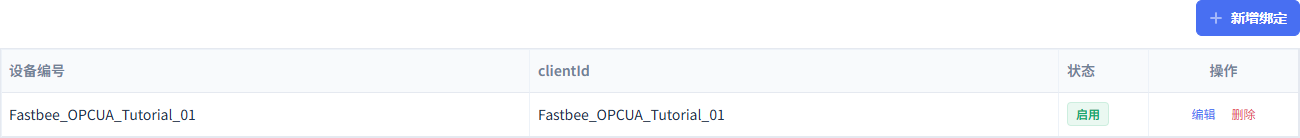

12. 确认绑定已启用

操作位置：OPC UA配置→设备绑定 操作步骤：确认表格中设备编号与clientId一致，状态为启用。

保存结果出现本篇绑定；这一步不等于设备已连接。

截图重点说明

字段 / 控件	说明
设备编号	与设备建档的编号一致。 必填 · 填写：demo-device
clientId	与本篇绑定和各节点的身份一致，不填写其他会话编号。 必填 · 填写：demo-device
启用绑定	允许当前Endpoint承载本篇设备。 必填 · 填写：开启

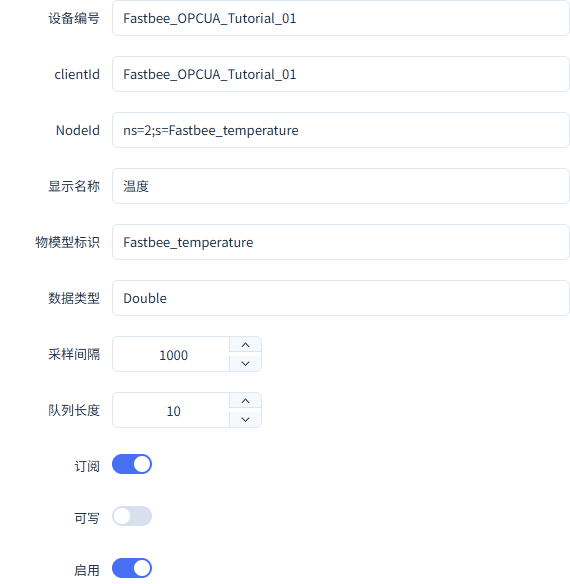

13. 配置只读温度订阅节点

操作位置：OPC UA配置→点位→新增点位 操作步骤：温度NodeId填ns=2;s=temperature，选择Double并开启订阅，保持不可写后保存。

温度映射到FastBee_temperature，订阅开启、可写关闭。

截图重点说明

字段 / 控件	说明
NodeId命名空间与类型	NodeId必须取自设备服务器节点表，包含命名空间索引和标识形式。 必填 · 填写：ns=2;s=temperature / ns=2;s=setpoint；Double
显示名称	节点的可读名称，可与产品属性显示名不同；映射看标识符。 必填 · 填写：温度 / 设定温度
物模型标识	必须指向当前产品已经创建的属性。 必填 · 填写：temperature / setpoint
节点数据类型	本篇两个节点均使用并验证Double；其他节点类型未在本篇验证。 必填 · 填写：Double
节点采样间隔	本篇节点使用1000毫秒，避免把每次轮询当作新业务样本。 必填 · 填写：1000 ms
节点队列长度	本篇为每个节点保留10项变化。 必填 · 填写：10
订阅	两项均开启，设备值改变后自动上报到平台。 必填 · 填写：开启
可写	仅设定值开启，温度关闭；还须物模型非只读及设备端允许写。 必填 · 填写：温度关闭；设定值开启
启用节点	允许发布后采集或控制该节点。 必填 · 填写：开启
保存节点	分别保存温度和设定值映射，再检查表格。 必填 · 填写：两个已启用节点

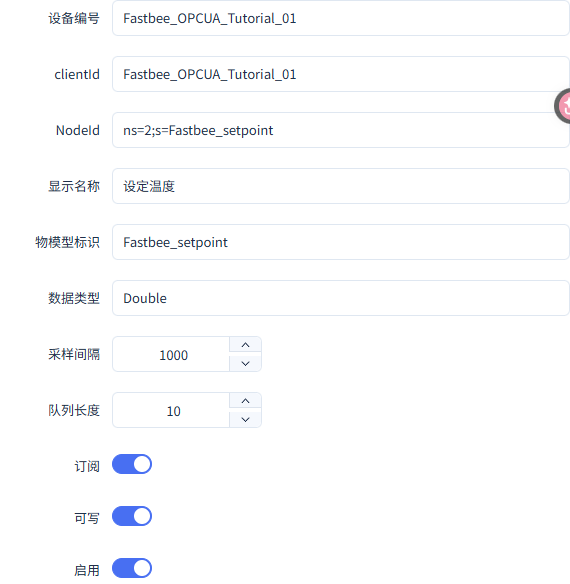

14. 配置可写设定值节点

操作位置：OPC UA配置→点位→新增点位 操作步骤：设定值NodeId填ns=2;s=setpoint，Double与订阅保持一致，开启可写后保存。

设定值同时具备模型非只读、节点可写和设备端允许写三个条件。

截图重点说明

字段 / 控件	说明
NodeId命名空间与类型	NodeId必须取自设备服务器节点表，包含命名空间索引和标识形式。 必填 · 填写：ns=2;s=temperature / ns=2;s=setpoint；Double
物模型标识	必须指向当前产品已经创建的属性。 必填 · 填写：temperature / setpoint
节点数据类型	本篇两个节点均使用并验证Double；其他节点类型未在本篇验证。 必填 · 填写：Double
节点采样间隔	本篇节点使用1000毫秒，避免把每次轮询当作新业务样本。 必填 · 填写：1000 ms
节点队列长度	本篇为每个节点保留10项变化。 必填 · 填写：10
订阅	两项均开启，设备值改变后自动上报到平台。 必填 · 填写：开启
可写	仅设定值开启，温度关闭；还须物模型非只读及设备端允许写。 必填 · 填写：温度关闭；设定值开启
启用节点	允许发布后采集或控制该节点。 必填 · 填写：开启

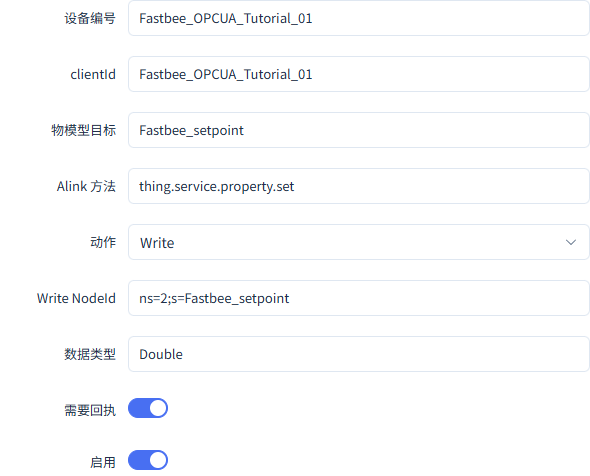

15. 配置Write命令映射

操作位置：OPC UA配置→命令→新增命令 操作步骤：物模型目标填设定值标识，Alink方法填thing.service.property.set，动作选择Write并保存。

目标、方法名和Write NodeId全部一致才能把平台属性控制路由到设备节点。

截图重点说明

字段 / 控件	说明
物模型目标	必须填写设定值属性标识；中文名称不能代替目标标识。 必填 · 填写：setpoint
Alink方法	平台属性下发使用本篇实际匹配的方法名。 必填 · 填写：thing.service.property.set
动作	本篇选择Write直接写入节点；Call用于设备方法，需另行验证。 必填 · 填写：Write
Write NodeId	与设定值节点地址完全一致。 必填 · 填写：ns=2;s=setpoint
Write数据类型	本篇设定值Write使用Double，与设备节点一致；其他Write类型未在本篇验证。 必填 · 填写：Double
需要回执	开启后核对对应服务回复；还要核对设备实际值和独立Read。 必填 · 填写：开启
启用命令	允许运行面处理该映射。 必填 · 填写：开启

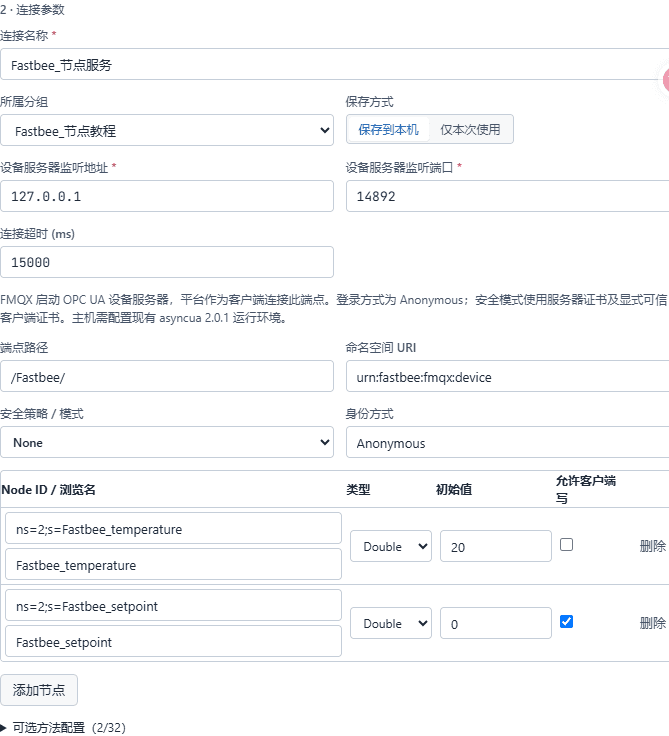

16. 配置FMQX设备服务器

操作位置：FMQX网页版→OPC UA→连接参数 操作步骤：填写本机监听地址14892及端点路径，添加两个Double节点，仅设定值允许客户端写，保存到本机。

设备端保存初值温度20、设定值0；重启会恢复这组初值。

截图重点说明

字段 / 控件	说明
连接名称和分组	便于定位本篇设备服务器，不创建重复同端口会话。 必填 · 填写：节点服务 / 节点教程
保存方式	保存到本机便于下次复验；仅本次使用不保留配置。 必填 · 填写：保存到本机
设备服务器监听地址	本机演示只监听回环地址，由FMQ作为客户端连接。 必填 · 填写：127.0.0.1
设备服务器监听端口	与平台Endpoint中设备端口相同，不能填平台5174网页端口。 必填 · 填写：14892
连接超时	FMQX设备服务器配置页面的连接超时，单位毫秒。 必填 · 填写：15000 ms
端点路径	平台Endpoint URL末尾必须包含同一路径。 必填 · 填写：/FastBee/
命名空间URI	设备服务器使用的命名空间标识，两个节点在当前服务中对应ns=2。 必填 · 填写：urn:fastbee:fmqx:device
设备安全策略与身份	本机演示允许None和Anonymous，现场按管理员安全方案配置。 必填 · 填写：None / Anonymous
节点和初始值	温度20、设定值0；服务器重启会恢复保存的初始值。 必填 · 填写：Double；温度20、设定值0
允许客户端写	仅设定值勾选；温度不勾选。 必填 · 填写：温度否；设定值是

三、核对设备服务器与方法定义

以下当前参数图用于核对原会话配置。检查后取消编辑，再按原配置连接；再次演示无需重复建档。

17. 核对当前服务器监听地址

**操作位置：*FMQX网页版→OPC UA→*连接参数 **操作步骤：**核对本机 设备服务器监听地址 和端口；实物使用设备自身可达地址。

本机演示监听127.0.0.1:14892。

截图重点说明

字段 / 控件	说明
设备服务器监听地址	本机演示只监听回环地址，由FMQ作为客户端连接。 必填 · 填写：127.0.0.1
设备服务器监听端口	与平台Endpoint中设备端口相同，不能填平台5174网页端口。 必填 · 填写：14892
监听地址	用于完成“核对当前服务器监听地址”。 必填 · 填写：127.0.0.1
监听端口	用于完成“核对当前服务器监听地址”。 必填 · 填写：14892

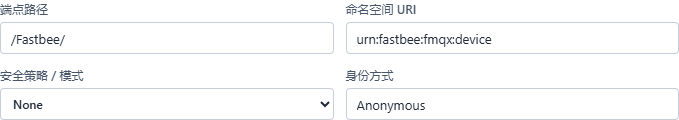

18. 核对端点路径与身份方式

**操作位置：*FMQX网页版→OPC UA→*连接参数 **操作步骤：**核对路径、命名空间和 安全策略 / 模式，保持两端身份方式一致。

路径/FastBee/，本机示例使用None与Anonymous。

截图重点说明

字段 / 控件	说明
端点路径	平台Endpoint URL末尾必须包含同一路径。 必填 · 填写：/FastBee/
命名空间URI	设备服务器使用的命名空间标识，两个节点在当前服务中对应ns=2。 必填 · 填写：urn:fastbee:fmqx:device
设备安全策略与身份	本机演示允许None和Anonymous，现场按管理员安全方案配置。 必填 · 填写：None / Anonymous
安全策略 / 身份	用于完成“核对端点路径与身份方式”。 必填 · 填写：None / Anonymous

19. 核对两个节点及写权限

操作位置：FMQX网页版→OPC UA→节点配置 操作步骤：核对两个Double节点，温度不允许客户端写，仅设定值允许客户端写。

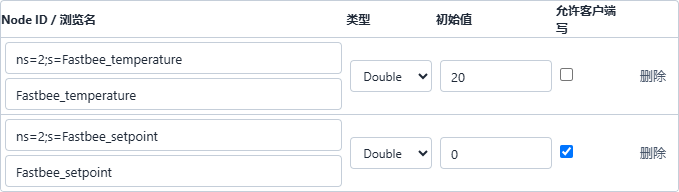

温度初值20且只读；设定值初值0且可写。

截图重点说明

字段 / 控件	说明
节点和初始值	温度20、设定值0；服务器重启会恢复保存的初始值。 必填 · 填写：Double；温度20、设定值0
允许客户端写	仅设定值勾选；温度不勾选。 必填 · 填写：温度否；设定值是
温度节点	用于完成“核对两个节点及写权限”。 必填 · 填写：ns=2;s=temperature
设定值节点	用于完成“核对两个节点及写权限”。 必填 · 填写：ns=2;s=setpoint
数据类型	用于完成“核对两个节点及写权限”。 必填 · 填写：Double

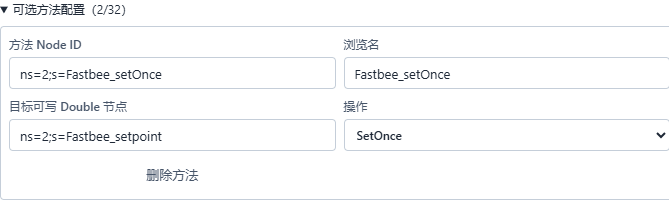

20. 核对SetOnce方法定义

**操作位置：*FMQX网页版→OPC UA→*可选方法配置 **操作步骤：**展开方法配置，核对方法节点、可写目标节点和 SetOnce 操作。

本次方法将设定值节点作为可写Double目标。

截图重点说明

字段 / 控件	说明
SetOnce诊断调用	按对象、方法及有序输入调用，随后以设备执行和独立Read核对。 必填 · 填写：按实施方案填写 · 示例：[本次请求标识, 73.5]
方法NodeId	用于完成“核对SetOnce方法定义”。 必填 · 填写：ns=2;s=FastBee_setOnce
目标节点	用于完成“核对SetOnce方法定义”。 必填 · 填写：ns=2;s=setpoint
操作	用于完成“核对SetOnce方法定义”。 必填 · 填写：SetOnce

四、启动设备服务器并发布

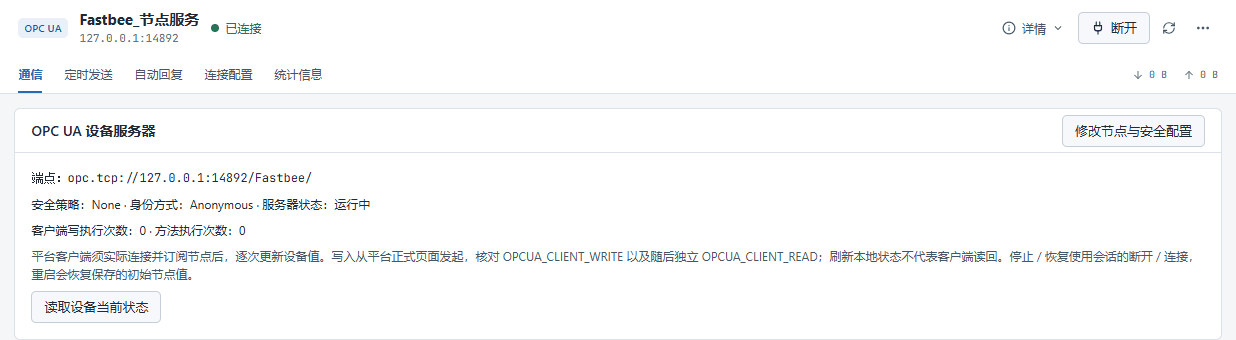

21. 启动设备服务器

**操作位置：*FMQX网页版→OPC UA→*通信 **操作步骤：**连接本篇会话，确认 服务器状态 为运行中。

设备服务器运行中，完整Endpoint为opc.tcp://127.0.0.1:14892/FastBee/。

截图重点说明

字段 / 控件	说明
设备服务器连接与断开	FMQX会话连接会启动OPC UA服务器；断开会停止该服务。 必填 · 填写：按实施方案填写 · 示例：同一会话手动连接 / 断开

22. 发布当前接入配置

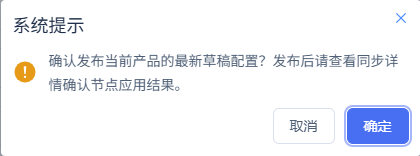

**操作位置：*产品管理→*产品详情 **操作步骤：**核对产品后点击发布，在确认框点击 确定。

已提交产品发布；继续查看运行节点应用结果。

截图重点说明

字段 / 控件	说明
发布与节点应用结果	发布后查看当前节点APPLIED；结束取消发布后再次查看节点结果。 必填 · 填写：按实施方案填写 · 示例：APPLIED

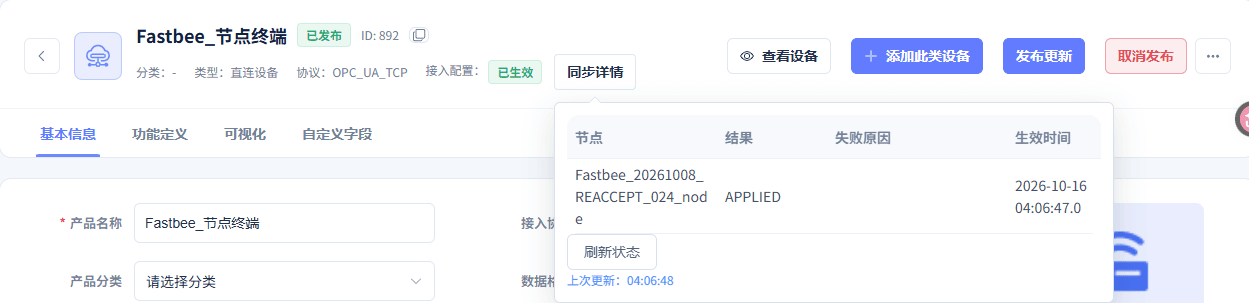

23. 确认节点应用当前配置

**操作位置：*产品详情→*同步详情 **操作步骤：**打开 同步详情，核对当前节点的APPLIED与生效时间。

当前发布已应用，生效时间为2026-10-16 04:06:47。

截图重点说明

字段 / 控件	说明
发布与节点应用结果	发布后查看当前节点APPLIED；结束取消发布后再次查看节点结果。 必填 · 填写：按实施方案填写 · 示例：APPLIED

五、上报十个温度并查询历史

逐个改变温度并等待平台收到，再更新下一个值。历史查询使用完整日期时间，本次截图时间为北京时间。

24. 更新第一个温度样本

**操作位置：*FMQX网页版→OPC UA→*节点点表 **操作步骤：**在温度节点填写 31，点击 更新设备值，等待平台收到变化。

设备温度节点实际值为31。

截图重点说明

字段 / 控件	说明
温度节点更新	设备侧逐次改变温度，平台经订阅更新当前值与历史。 必填 · 填写：按实施方案填写 · 示例：31～40；恢复后41
本次温度	用于完成“更新第一个温度样本”。 必填 · 填写：31

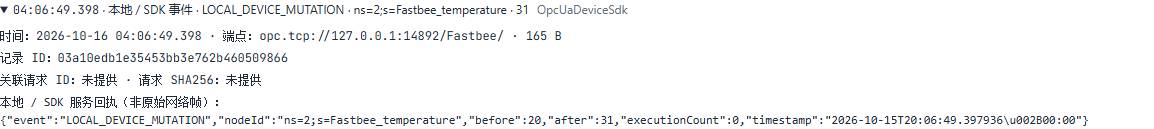

25. 查看第一个点值变化记录

**操作位置：*FMQX网页版→OPC UA→*SDK服务回执 **操作步骤：**展开温度31的本地点值变更记录，核对前后值与实际时间。

设备温度由20变为31，记录时间04:06:49。

截图重点说明

字段 / 控件	说明
设备SDK服务回执	在真实设备服务页面展开Write、Read或方法记录，核对时间与前后值。 必填 · 填写：按实施方案填写 · 示例：本地 / SDK服务回执

26. 依次更新其余九个温度

**操作位置：*FMQX网页版→OPC UA→*节点点表 **操作步骤：**依次发送32至40，每次等平台收到变化后再更新下一个值。

第十个温度样本为40。

截图重点说明

字段 / 控件	说明
温度节点更新	设备侧逐次改变温度，平台经订阅更新当前值与历史。 必填 · 填写：按实施方案填写 · 示例：31～40；恢复后41
温度序列	用于完成“依次更新其余九个温度”。 必填 · 填写：32、33、34、35、36、37、38、39、40

27. 核对第十个点值变化记录

**操作位置：*FMQX网页版→OPC UA→*SDK服务回执 **操作步骤：**展开温度40的记录，核对前值39、后值40和时间。

第十个温度变化由39到40，记录时间04:07:02。

截图重点说明

字段 / 控件	说明
设备SDK服务回执	在真实设备服务页面展开Write、Read或方法记录，核对时间与前后值。 必填 · 填写：按实施方案填写 · 示例：本地 / SDK服务回执

28. 填写十个温度的时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写完整开始与结束日期时间，点击 确定。

本次查询窗口为2026-10-16 04:06:48至2026-10-16 04:07:05。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24
开始时间	用于完成“填写十个温度的时间范围”。 必填 · 填写：2026-10-16 04:06:48
结束时间	用于完成“填写十个温度的时间范围”。 必填 · 填写：2026-10-16 04:07:05

29. 筛选十个温度对应字段

**操作位置：*数据中心→*历史数据 操作步骤：选择本设备和温度字段，保留时间范围后点击 查询。

设备、温度字段与本次操作时间一致。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24
字段	用于完成“筛选十个温度对应字段”。 必填 · 填写：温度

30. 刷新十个温度的历史

**操作位置：*历史数据→*查询结果 **操作步骤：**保持相同设备、字段和时间，点击结果区右上刷新。

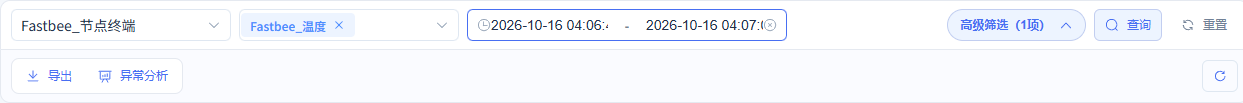

刷新后仍显示10行对应记录。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24

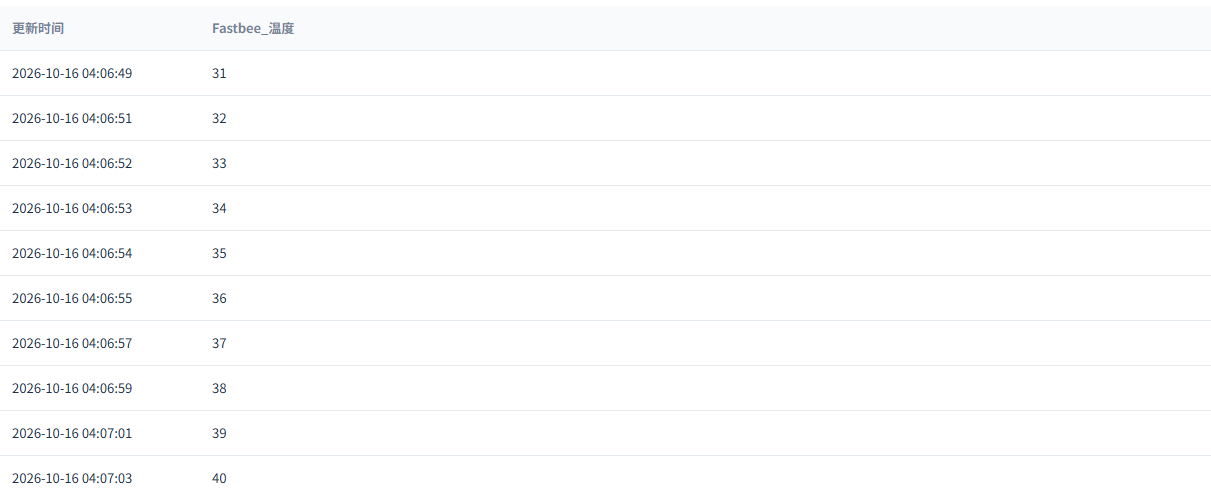

31. 核对十个温度的记录

**操作位置：*历史数据→*查询结果 **操作步骤：**逐行核对实际值和更新时间，与设备变化或写入读回对应。

实际历史为31～40共十行。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24

六、首次写5并独立读回

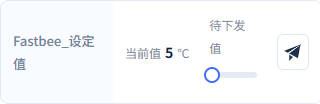

待下发滑条与当前值分别判断。发一次后到设备侧确认，不手工修改设定值冒充写入结果。

32. 首次提交设定值5

**操作位置：*设备详情→运行状态→*设备控制 **操作步骤：**在设定值待下发控件选择 5，点击发送一次；当前值与待下发值分开判断。

此图是控制入口，当前值仍为0；实际目标由后续设备执行与独立读取核对。

截图重点说明

字段 / 控件	说明
设定值控制与当前值	待下发控件编辑目标，当前值显示设备上报；发送一次后另读回核对。 必填 · 填写：按实施方案填写 · 示例：5、6；恢复后7
本次下发目标	用于完成“首次提交设定值5”。 必填 · 填写：5
发送前当前值	用于完成“首次提交设定值5”。 必填 · 填写：0

33. 核对首次设备实际值

**操作位置：*FMQX网页版→OPC UA→*节点点表 **操作步骤：**只读取设定值实际当前值；保留这次平台写入的结果。

设备设定值实际为5。

截图重点说明

字段 / 控件	说明
设定值控制与当前值	待下发控件编辑目标，当前值显示设备上报；发送一次后另读回核对。 必填 · 填写：按实施方案填写 · 示例：5、6；恢复后7

34. 展开首次Write回执

**操作位置：*FMQX网页版→OPC UA→*SDK服务回执 **操作步骤：**展开对应客户端Write事件，核对前值、后值、执行次数和时间。

本次客户端Write将设定值由0变为5。

截图重点说明

字段 / 控件	说明
设备SDK服务回执	在真实设备服务页面展开Write、Read或方法记录，核对时间与前后值。 必填 · 填写：按实施方案填写 · 示例：本地 / SDK服务回执

35. 发起写后的独立Read

**操作位置：*OPC UA配置→诊断→*Read **操作步骤：**填写设定值NodeId，点击 读取；这是另外发起的一次客户端读取。

Read目标为ns=2;s=FastBee_setpoint。

截图重点说明

字段 / 控件	说明
Read独立读取	向设定值节点另发客户端Read，核对GOOD、状态码0及实际返回值。 必填 · 填写：按实施方案填写 · 示例：ns=2;s=setpoint
读取节点	用于完成“发起写后的独立Read”。 必填 · 填写：ns=2;s=setpoint

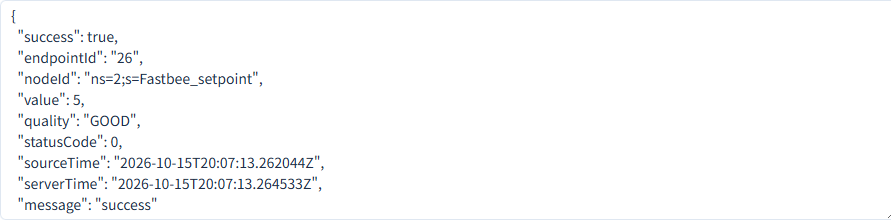

36. 核对首次独立Read结果

**操作位置：*OPC UA配置→诊断→*结果 **操作步骤：**读取后核对返回值、GOOD质量与状态码0。

独立读取返回5，质量GOOD，状态码0。

截图重点说明

字段 / 控件	说明
Read独立读取	向设定值节点另发客户端Read，核对GOOD、状态码0及实际返回值。 必填 · 填写：按实施方案填写 · 示例：ns=2;s=setpoint

37. 核对首次Read设备记录

**操作位置：*FMQX网页版→OPC UA→*SDK服务回执 **操作步骤：**展开刚刚另外发起的客户端Read记录，确认时间晚于本次Write。

设备实际独立Read值为5，与本次Write一致。

截图重点说明

字段 / 控件	说明
设备SDK服务回执	在真实设备服务页面展开Write、Read或方法记录，核对时间与前后值。 必填 · 填写：按实施方案填写 · 示例：本地 / SDK服务回执

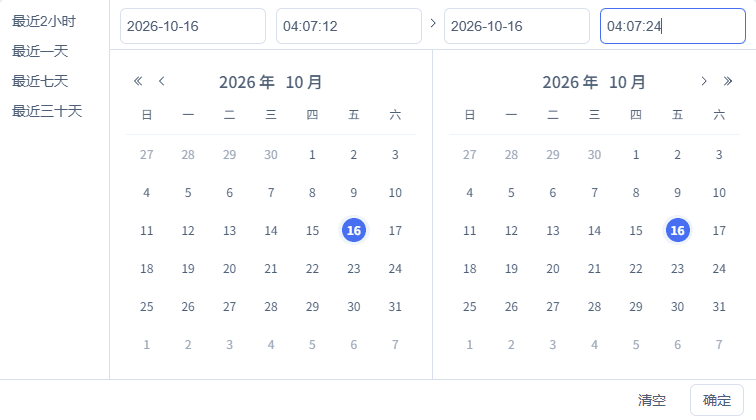

38. 填写首次写入5的时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写完整开始与结束日期时间，点击 确定。

本次查询窗口为2026-10-16 04:07:12至2026-10-16 04:07:24。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24
开始时间	用于完成“填写首次写入5的时间范围”。 必填 · 填写：2026-10-16 04:07:12
结束时间	用于完成“填写首次写入5的时间范围”。 必填 · 填写：2026-10-16 04:07:24

39. 筛选首次写入5对应字段

**操作位置：*数据中心→*历史数据 操作步骤：选择本设备和设定值字段，保留时间范围后点击 查询。

设备、设定值字段与本次操作时间一致。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24
字段	用于完成“筛选首次写入5对应字段”。 必填 · 填写：设定值

40. 刷新首次写入5的历史

**操作位置：*历史数据→*查询结果 **操作步骤：**保持相同设备、字段和时间，点击结果区右上刷新。

刷新后仍显示1行对应记录。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24

41. 核对首次写入5的记录

**操作位置：*历史数据→*查询结果 **操作步骤：**逐行核对实际值和更新时间，与设备变化或写入读回对应。

实际历史为5，04:07:13一行。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24

七、第二次写6并独立读回

沿用同一节点，选择新目标6并发送一次，再重复独立Read。各次Write和Read都按本次时间对应。

42. 第二次提交设定值6

**操作位置：*设备详情→运行状态→*设备控制 **操作步骤：**在设定值待下发控件选择 6，点击发送一次；当前值与待下发值分开判断。

此图是控制入口，当前值仍为5；实际目标由后续设备执行与独立读取核对。

截图重点说明

字段 / 控件	说明
设定值控制与当前值	待下发控件编辑目标，当前值显示设备上报；发送一次后另读回核对。 必填 · 填写：按实施方案填写 · 示例：5、6；恢复后7
本次下发目标	用于完成“第二次提交设定值6”。 必填 · 填写：6
发送前当前值	用于完成“第二次提交设定值6”。 必填 · 填写：5

43. 核对第二次设备实际值

**操作位置：*FMQX网页版→OPC UA→*节点点表 **操作步骤：**只读取设定值实际当前值；保留这次平台写入的结果。

设备设定值实际为6。

截图重点说明

字段 / 控件	说明
设定值控制与当前值	待下发控件编辑目标，当前值显示设备上报；发送一次后另读回核对。 必填 · 填写：按实施方案填写 · 示例：5、6；恢复后7

44. 展开第二次Write回执

**操作位置：*FMQX网页版→OPC UA→*SDK服务回执 **操作步骤：**展开对应客户端Write事件，核对前值、后值、执行次数和时间。

本次客户端Write将设定值由5变为6。

截图重点说明

字段 / 控件	说明
设备SDK服务回执	在真实设备服务页面展开Write、Read或方法记录，核对时间与前后值。 必填 · 填写：按实施方案填写 · 示例：本地 / SDK服务回执

45. 核对第二次独立Read结果

**操作位置：*OPC UA配置→诊断→*结果 **操作步骤：**再次在Read填写同一设定值NodeId并点击读取，随后核对返回值、GOOD质量与状态码0。

独立读取返回6，质量GOOD，状态码0。

截图重点说明

字段 / 控件	说明
Read独立读取	向设定值节点另发客户端Read，核对GOOD、状态码0及实际返回值。 必填 · 填写：按实施方案填写 · 示例：ns=2;s=setpoint

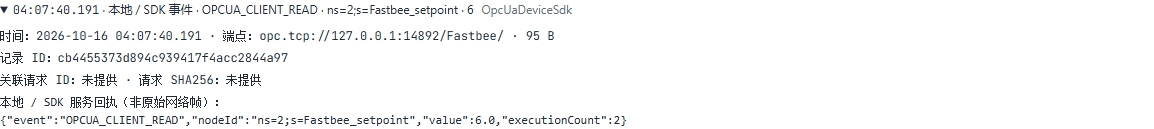

46. 核对第二次Read设备记录

**操作位置：*FMQX网页版→OPC UA→*SDK服务回执 **操作步骤：**展开刚刚另外发起的客户端Read记录，确认时间晚于本次Write。

设备实际独立Read值为6，与本次Write一致。

截图重点说明

字段 / 控件	说明
设备SDK服务回执	在真实设备服务页面展开Write、Read或方法记录，核对时间与前后值。 必填 · 填写：按实施方案填写 · 示例：本地 / SDK服务回执

47. 核对第二次平台当前值

**操作位置：*设备详情→*运行状态 **操作步骤：**等待订阅更新后刷新，读取设定值当前值。

平台当前值为6。

截图重点说明

字段 / 控件	说明
设定值控制与当前值	待下发控件编辑目标，当前值显示设备上报；发送一次后另读回核对。 必填 · 填写：按实施方案填写 · 示例：5、6；恢复后7

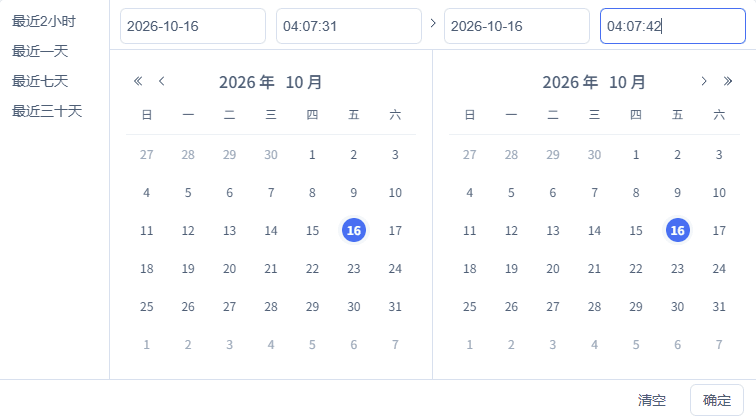

48. 填写第二次写入6的时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写完整开始与结束日期时间，点击 确定。

本次查询窗口为2026-10-16 04:07:31至2026-10-16 04:07:42。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24
开始时间	用于完成“填写第二次写入6的时间范围”。 必填 · 填写：2026-10-16 04:07:31
结束时间	用于完成“填写第二次写入6的时间范围”。 必填 · 填写：2026-10-16 04:07:42

49. 筛选第二次写入6对应字段

**操作位置：*数据中心→*历史数据 操作步骤：选择本设备和设定值字段，保留时间范围后点击 查询。

设备、设定值字段与本次操作时间一致。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24
字段	用于完成“筛选第二次写入6对应字段”。 必填 · 填写：设定值

50. 刷新第二次写入6的历史

**操作位置：*历史数据→*查询结果 **操作步骤：**保持相同设备、字段和时间，点击结果区右上刷新。

刷新后仍显示1行对应记录。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24

51. 核对第二次写入6的记录

**操作位置：*历史数据→*查询结果 **操作步骤：**逐行核对实际值和更新时间，与设备变化或写入读回对应。

实际历史为6，04:07:32一行。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24

八、方法诊断与结果核对

Call是独立的诊断调用入口。本次SetOnce示例依次填写对象节点、方法节点和两个有序输入：请求标识、Double目标73.5。方法实际执行后，再读取设定值并查询历史。

设备事件页面明确标为SDK服务回执。展开记录可读到方法、前后值与次数，按时间和本次请求标识核对。

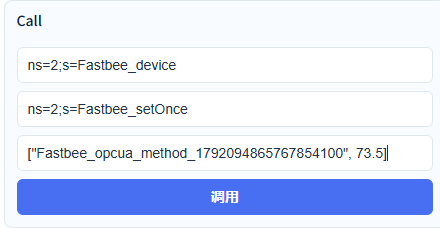

52. 调用SetOnce演示方法

**操作位置：*OPC UA配置→诊断→*Call **操作步骤：**填对象节点、方法节点和有序输入数组，第二项为 73.5，点击 调用 一次。

诊断调用的对象为FastBee_device，方法为FastBee_setOnce，输入目标73.5。

截图重点说明

字段 / 控件	说明
SetOnce诊断调用	按对象、方法及有序输入调用，随后以设备执行和独立Read核对。 必填 · 填写：按实施方案填写 · 示例：[本次请求标识, 73.5]
对象NodeId	用于完成“调用SetOnce演示方法”。 必填 · 填写：ns=2;s=FastBee_device
方法NodeId	用于完成“调用SetOnce演示方法”。 必填 · 填写：ns=2;s=FastBee_setOnce
输入顺序	用于完成“调用SetOnce演示方法”。 必填 · 填写：[本次请求标识, 73.5]

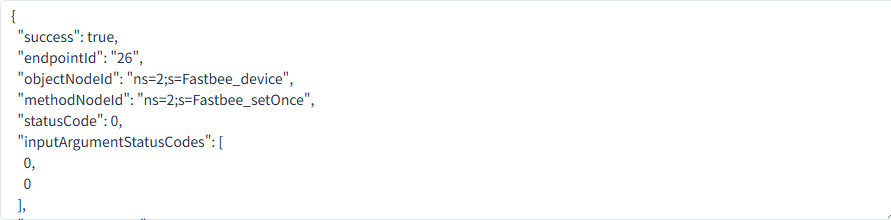

53. 检查Call服务反馈

**操作位置：*OPC UA配置→诊断→*结果 **操作步骤：**核对成功标记、方法节点和参数状态码；继续到设备侧核对实际结果。

Call反馈success为true，状态码0，两项输入参数状态码均0。

截图重点说明

字段 / 控件	说明
SetOnce诊断调用	按对象、方法及有序输入调用，随后以设备执行和独立Read核对。 必填 · 填写：按实施方案填写 · 示例：[本次请求标识, 73.5]

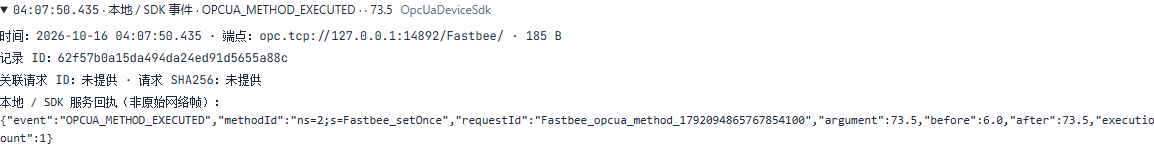

54. 核对方法实际执行

**操作位置：*FMQX网页版→OPC UA→*SDK服务回执 **操作步骤：**展开对应方法记录，核对请求标识、前后值和执行次数。

SetOnce实际将6改为73.5，方法执行次数1。

截图重点说明

字段 / 控件	说明
设备SDK服务回执	在真实设备服务页面展开Write、Read或方法记录，核对时间与前后值。 必填 · 填写：按实施方案填写 · 示例：本地 / SDK服务回执

55. 方法后再发起独立Read

**操作位置：*OPC UA配置→诊断→*Read **操作步骤：**对设定值NodeId另发Read，核对返回值和质量。

独立Read返回73.5，质量GOOD，状态码0。

截图重点说明

字段 / 控件	说明
Read独立读取	向设定值节点另发客户端Read，核对GOOD、状态码0及实际返回值。 必填 · 填写：按实施方案填写 · 示例：ns=2;s=setpoint

56. 核对方法后的设备Read记录

**操作位置：*FMQX网页版→OPC UA→*SDK服务回执 **操作步骤：**展开方法之后的客户端Read，确认设定值为73.5且时间在方法之后。

04:07:53的独立Read返回73.5。

截图重点说明

字段 / 控件	说明
设备SDK服务回执	在真实设备服务页面展开Write、Read或方法记录，核对时间与前后值。 必填 · 填写：按实施方案填写 · 示例：本地 / SDK服务回执

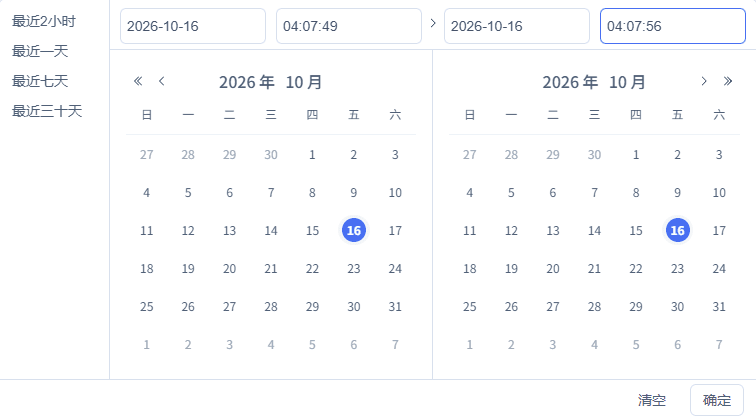

57. 填写方法结果73.5的时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写完整开始与结束日期时间，点击 确定。

本次查询窗口为2026-10-16 04:07:49至2026-10-16 04:07:56。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24
开始时间	用于完成“填写方法结果73.5的时间范围”。 必填 · 填写：2026-10-16 04:07:49
结束时间	用于完成“填写方法结果73.5的时间范围”。 必填 · 填写：2026-10-16 04:07:56

58. 筛选方法结果73.5对应字段

**操作位置：*数据中心→*历史数据 操作步骤：选择本设备和设定值字段，保留时间范围后点击 查询。

设备、设定值字段与本次操作时间一致。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24
字段	用于完成“筛选方法结果73.5对应字段”。 必填 · 填写：设定值

59. 刷新方法结果73.5的历史

**操作位置：*历史数据→*查询结果 **操作步骤：**保持相同设备、字段和时间，点击结果区右上刷新。

刷新后仍显示1行对应记录。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24

60. 核对方法结果73.5的记录

**操作位置：*历史数据→*查询结果 **操作步骤：**逐行核对实际值和更新时间，与设备变化或写入读回对应。

实际历史为73.5，04:07:50一行。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24

九、手动停止恢复与新写读

停止后在同一会话手动连接，并重新发布当前产品。设备服务重启恢复保存的初值20和0；先核对新温度41，再写新目标7。

61. 停止本篇设备服务器

**操作位置：*FMQX网页版→OPC UA→*会话标题 **操作步骤：**点击断开，确认同一会话显示 已断开。

同一设备服务器会话已停止，连接按钮可见。

截图重点说明

字段 / 控件	说明
设备服务器连接与断开	FMQX会话连接会启动OPC UA服务器；断开会停止该服务。 必填 · 填写：按实施方案填写 · 示例：同一会话手动连接 / 断开

62. 手动恢复后重新发布

**操作位置：**FMQX网页版、产品详情 **操作步骤：**在原会话手动连接；回产品详情发布更新，在确认框点击 确定。

重新连接后提交当前配置，继续核对新的应用时间。

截图重点说明

字段 / 控件	说明
发布与节点应用结果	发布后查看当前节点APPLIED；结束取消发布后再次查看节点结果。 必填 · 填写：按实施方案填写 · 示例：APPLIED

63. 核对恢复后的节点应用

**操作位置：*产品详情→*同步详情 **操作步骤：**刷新同步状态，确认当前节点APPLIED和新的生效时间。

恢复发布于2026-10-16 04:08:06生效。

截图重点说明

字段 / 控件	说明
发布与节点应用结果	发布后查看当前节点APPLIED；结束取消发布后再次查看节点结果。 必填 · 填写：按实施方案填写 · 示例：APPLIED

64. 恢复后更新温度41

**操作位置：*FMQX网页版→OPC UA→*节点点表 **操作步骤：**在温度节点填写 41，点击 更新设备值，等待平台订阅更新。

恢复后设备温度实际值为41。

截图重点说明

字段 / 控件	说明
温度节点更新	设备侧逐次改变温度，平台经订阅更新当前值与历史。 必填 · 填写：按实施方案填写 · 示例：31～40；恢复后41
本次温度	用于完成“恢复后更新温度41”。 必填 · 填写：41

65. 核对恢复后的新温度记录

**操作位置：*FMQX网页版→OPC UA→*SDK服务回执 **操作步骤：**展开新的温度变化，核对重启后的初值20变为41。

恢复后新温度记录为20→41，时间04:08:08。

截图重点说明

字段 / 控件	说明
设备SDK服务回执	在真实设备服务页面展开Write、Read或方法记录，核对时间与前后值。 必填 · 填写：按实施方案填写 · 示例：本地 / SDK服务回执

66. 恢复后提交设定值7

**操作位置：*设备详情→运行状态→*设备控制 **操作步骤：**在设定值待下发控件选择 7，点击发送一次；当前值与待下发值分开判断。

此图是控制入口，当前值仍为0；实际目标由后续设备执行与独立读取核对。

截图重点说明

字段 / 控件	说明
设定值控制与当前值	待下发控件编辑目标，当前值显示设备上报；发送一次后另读回核对。 必填 · 填写：按实施方案填写 · 示例：5、6；恢复后7
本次下发目标	用于完成“恢复后提交设定值7”。 必填 · 填写：7
发送前当前值	用于完成“恢复后提交设定值7”。 必填 · 填写：0

67. 核对恢复后设备实际值

**操作位置：*FMQX网页版→OPC UA→*节点点表 **操作步骤：**只读取设定值实际当前值；保留这次平台写入的结果。

设备设定值实际为7。

截图重点说明

字段 / 控件	说明
设定值控制与当前值	待下发控件编辑目标，当前值显示设备上报；发送一次后另读回核对。 必填 · 填写：按实施方案填写 · 示例：5、6；恢复后7

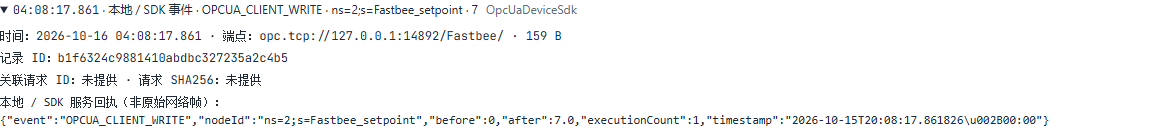

68. 展开恢复后Write回执

**操作位置：*FMQX网页版→OPC UA→*SDK服务回执 **操作步骤：**展开对应客户端Write事件，核对前值、后值、执行次数和时间。

本次客户端Write将设定值由0变为7。

截图重点说明

字段 / 控件	说明
设备SDK服务回执	在真实设备服务页面展开Write、Read或方法记录，核对时间与前后值。 必填 · 填写：按实施方案填写 · 示例：本地 / SDK服务回执

69. 核对恢复后独立Read结果

**操作位置：*OPC UA配置→诊断→*结果 **操作步骤：**再次在Read填写同一设定值NodeId并点击读取，随后核对返回值、GOOD质量与状态码0。

独立读取返回7，质量GOOD，状态码0。

截图重点说明

字段 / 控件	说明
Read独立读取	向设定值节点另发客户端Read，核对GOOD、状态码0及实际返回值。 必填 · 填写：按实施方案填写 · 示例：ns=2;s=setpoint

70. 核对恢复后Read设备记录

**操作位置：*FMQX网页版→OPC UA→*SDK服务回执 **操作步骤：**展开刚刚另外发起的客户端Read记录，确认时间晚于本次Write。

设备实际独立Read值为7，与本次Write一致。

截图重点说明

字段 / 控件	说明
设备SDK服务回执	在真实设备服务页面展开Write、Read或方法记录，核对时间与前后值。 必填 · 填写：按实施方案填写 · 示例：本地 / SDK服务回执

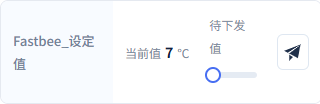

71. 核对恢复后平台当前值

**操作位置：*设备详情→*运行状态 **操作步骤：**等待订阅更新后刷新，读取设定值当前值。

平台当前值为7。

截图重点说明

字段 / 控件	说明
设定值控制与当前值	待下发控件编辑目标，当前值显示设备上报；发送一次后另读回核对。 必填 · 填写：按实施方案填写 · 示例：5、6；恢复后7

72. 填写恢复后写入7的时间范围

**操作位置：*数据中心→*历史数据 **操作步骤：**填写完整开始与结束日期时间，点击 确定。

本次查询窗口为2026-10-16 04:08:16至2026-10-16 04:08:28。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24
开始时间	用于完成“填写恢复后写入7的时间范围”。 必填 · 填写：2026-10-16 04:08:16
结束时间	用于完成“填写恢复后写入7的时间范围”。 必填 · 填写：2026-10-16 04:08:28

73. 筛选恢复后写入7对应字段

**操作位置：*数据中心→*历史数据 操作步骤：选择本设备和设定值字段，保留时间范围后点击 查询。

设备、设定值字段与本次操作时间一致。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24
字段	用于完成“筛选恢复后写入7对应字段”。 必填 · 填写：设定值

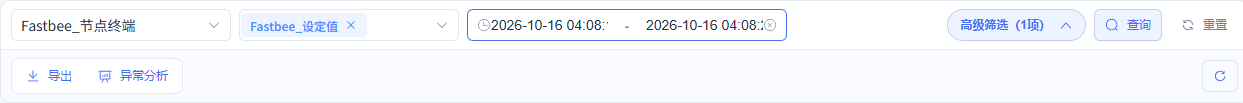

74. 刷新恢复后写入7的历史

**操作位置：*历史数据→*查询结果 **操作步骤：**保持相同设备、字段和时间，点击结果区右上刷新。

刷新后仍显示1行对应记录。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24

75. 核对恢复后写入7的记录

**操作位置：*历史数据→*查询结果 **操作步骤：**逐行核对实际值和更新时间，与设备变化或写入读回对应。

实际历史为7，04:08:18一行。

截图重点说明

字段 / 控件	说明
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：按实施方案填写 · 示例：2026-10-16 04:07:12～04:07:24

十、停止并保留配置和历史

结束时断开原设备会话并保持自动重连、定时发送、自动回复关闭，取消本产品发布并核对应用结果。产品、设备、Endpoint、节点、命令映射和历史继续保留。

最终平台温度41和设定值7是最后上报值。再次运行时连接原会话、发布原产品，使用新的温度、目标值和完整时间窗口重新核对。

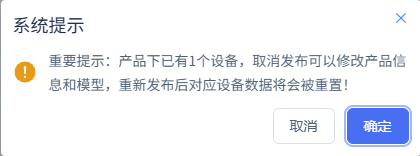

76. 停止本篇订阅并保留建档

**操作位置：*产品管理→*产品详情 **操作步骤：**完成核对后断开原设备会话；取消本产品发布，阅读提示后点击 确定。

取消发布只用于结束本篇运行；重新发布前需留意页面的数据重置提示。

截图重点说明

字段 / 控件	说明
发布与节点应用结果	发布后查看当前节点APPLIED；结束取消发布后再次查看节点结果。 必填 · 填写：按实施方案填写 · 示例：APPLIED

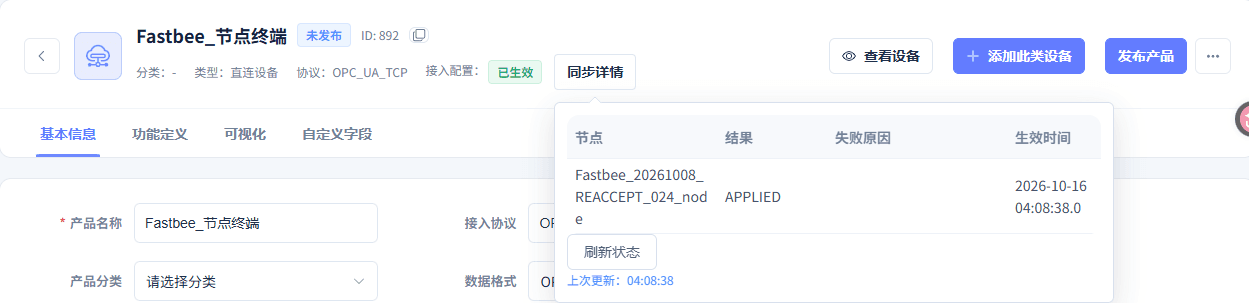

77. 确认取消发布已经应用

**操作位置：*产品详情→*同步详情 **操作步骤：**核对产品已未发布，最后取消发布的节点应用结果为APPLIED。

取消发布已于2026-10-16 04:08:38应用。

截图重点说明

字段 / 控件	说明
发布与节点应用结果	发布后查看当前节点APPLIED；结束取消发布后再次查看节点结果。 必填 · 填写：按实施方案填写 · 示例：APPLIED

78. 核对停止后保留的值

**操作位置：*设备详情→*运行状态 **操作步骤：**只查看设定值与温度仪表盘，保留设备、配置和历史供再次核对。

停止后的平台保留设定值7、温度41；这些是最后上报值。

截图重点说明

字段 / 控件	说明
设定值控制与当前值	待下发控件编辑目标，当前值显示设备上报；发送一次后另读回核对。 必填 · 填写：按实施方案填写 · 示例：5、6；恢复后7
温度节点更新	设备侧逐次改变温度，平台经订阅更新当前值与历史。 必填 · 填写：按实施方案填写 · 示例：31～40；恢复后41

参数来源与填写参考

产品与设备建档

字段 / 控件	填写说明
接入来源	首次为本篇节点设备新建产品，已有同型号产品可复用。 必填 · 填写：新建产品 由用户选择或命名；属性标识和类型取自本篇建模样例及后续节点映射。已有产品：复用当前租户已有产品及模型；复用当前租户已有产品及模型。新建产品：为新型号创建独立产品；为新型号创建独立产品。复制产品：基于已有产品复制后核对配置；基于已有产品复制后核对配置。使用模板：从已配置模板创建并逐项核对；从已配置模板创建并逐项核对。
产品名称	用于在平台中找到本次产品。 必填 · 填写：节点终端 由用户选择或命名；属性标识和类型取自本篇建模样例及后续节点映射。
JSON建模样例	仅生成两个小数属性，不能代替OPC UA节点地址或运行协议。 必填 · 填写：{"temperature":20.1,"setpoint":30.1} 由用户选择或命名；属性标识和类型取自本篇建模样例及后续节点映射。
解析并预览	生成字段后检查数量、标识和数据类型。 由用户选择或命名；属性标识和类型取自本篇建模样例及后续节点映射。
字段标识符	平台用它将节点数据映射到属性，大小写须保持一致。 必填 · 填写：temperature / setpoint 由用户选择或命名；属性标识和类型取自本篇建模样例及后续节点映射。
字段名称	显示给平台用户阅读的中文名称。 必填 · 填写：温度 / 设定值 由用户选择或命名；属性标识和类型取自本篇建模样例及后续节点映射。
数据类型	本篇两项选择小数，对应设备Double；其他选项仅作说明，未在本篇验证。 必填 · 填写：小数 由用户选择或命名；属性标识和类型取自本篇建模样例及后续节点映射。整数：不含小数的数值；本篇未验证；不含小数的数值；本篇未验证。小数：本篇温度与设定值使用，并与设备Double核对；本篇温度与设定值使用，并与设备Double核对。布尔：真或假的开关状态；本篇未验证；真或假的开关状态；本篇未验证。文本：字符串内容；本篇未验证；字符串内容；本篇未验证。
单位	只用于显示；本篇选择摄氏度，不自动换算设备数值。 选填 · 填写：℃ 由用户选择或命名；属性标识和类型取自本篇建模样例及后续节点映射。
建模时的JSON路径	初建样例的字段路径；最终OPC UA运行使用NodeId映射。 必填 · 填写：$.temperature / $.setpoint 由用户选择或命名；属性标识和类型取自本篇建模样例及后续节点映射。
设备身份	设备编号在平台、绑定、节点和命令中保持一致。 必填 · 填写：demo-device 由用户选择或命名；属性标识和类型取自本篇建模样例及后续节点映射。
设备名称	区分要连接和查询的本篇设备。 选填 · 填写：节点终端 由用户选择或命名；属性标识和类型取自本篇建模样例及后续节点映射。
初建确认	初建时出现JSON/MQTT只表示样例生成阶段；接下来必须切换到最终OPC UA协议。 由用户选择或命名；属性标识和类型取自本篇建模样例及后续节点映射。

功能定义与属性权限

字段 / 控件	填写说明
模型名称	设定值的中文显示名称。 必填 · 填写：设定值 来自当前产品物模型；设定值名称、标识、读写权限和历史开关在此维护。 修改后须发布。
模型翻译	必填英文名称，设定值填写Setpoint。 必填 · 填写：Setpoint 来自当前产品物模型；设定值名称、标识、读写权限和历史开关在此维护。 修改后须发布。
模型标识	必须与设定值节点及Write目标一致。 必填 · 填写：setpoint 来自当前产品物模型；设定值名称、标识、读写权限和历史开关在此维护。 修改后须发布。
图表展示	控制该属性是否参与产品配置的图表展示，本篇未勾选。 选填 · 填写：不勾选 来自当前产品物模型；设定值名称、标识、读写权限和历史开关在此维护。 修改后须发布。
实时监测	控制模型的实时监测展示选项，本篇未勾选。 选填 · 填写：不勾选 来自当前产品物模型；设定值名称、标识、读写权限和历史开关在此维护。 修改后须发布。
只读数据	设定值取消只读才显示可下发控件；温度保留只读。 必填 · 填写：温度只读；设定值非只读 来自当前产品物模型；设定值名称、标识、读写权限和历史开关在此维护。 修改后须发布。
历史存储	两项均开启，订阅值变化后可在历史数据中查询。 必填 · 填写：勾选 来自当前产品物模型；设定值名称、标识、读写权限和历史开关在此维护。 修改后须发布。
分享权限	本篇不开放额外分享，不影响当前租户按权限使用。 选填 · 填写：不勾选 来自当前产品物模型；设定值名称、标识、读写权限和历史开关在此维护。 修改后须发布。

最终接入协议

字段 / 控件	填写说明
接入协议	FMQ作为客户端连接OPC UA服务器，运行能力标签为OPC_UA_TCP。 必填 · 填写：OPC_UA_TCP 来自设备实际协议与产品接入配置；OPC UA认证在Endpoint中另行核对。 修改后须发布。
数据格式	最终使用OPC UA内置协议。 必填 · 填写：OPC UA 内置协议 来自设备实际协议与产品接入配置；OPC UA认证在Endpoint中另行核对。 修改后须发布。OPC UA 内置协议：按Endpoint和节点映射采集及写入；按Endpoint和节点映射采集及写入。
联网方式	设备网络形态标签；实际可达性仍取决于服务器地址和网络。 必填 · 填写：WIFI 来自设备实际协议与产品接入配置；OPC UA认证在Endpoint中另行核对。 修改后须发布。
启用设备授权码	本篇关闭；OPC UA会话安全由Endpoint安全策略和认证配置决定。 选填 · 填写：关闭 来自设备实际协议与产品接入配置；OPC UA认证在Endpoint中另行核对。 修改后须发布。

OPC UA Endpoint连接参数

字段 / 控件	填写说明
Endpoint名称	给此组服务器连接参数起一个易识别名称。 必填 · 填写：节点连接 由设备服务器管理员提供Endpoint、安全方案与支持能力；周期和容量取自当前接入配置。 修改后须发布。
Endpoint与连接方向	填写设备服务器端点，由FMQ连接它；不是平台网页地址。 必填 · 填写：opc.tcp://127.0.0.1:14892/FastBee/ 由设备服务器管理员提供Endpoint、安全方案与支持能力；周期和容量取自当前接入配置。 修改后须发布。
安全策略	选择服务端实际支持的安全策略。 必填 · 填写：None 由设备服务器管理员提供Endpoint、安全方案与支持能力；周期和容量取自当前接入配置。 修改后须发布。None：不采用消息安全保护，仅用于本机演示；不采用消息安全保护，仅用于本机演示。Basic256Sha256：使用对应加密策略，需服务端和客户端证书信任配置；使用对应加密策略，需服务端和客户端证书信任配置。
安全模式	与设备服务器允许的消息安全方式一致。 必填 · 填写：None 由设备服务器管理员提供Endpoint、安全方案与支持能力；周期和容量取自当前接入配置。 修改后须发布。None：消息不签名或加密，仅用于本机演示；消息不签名或加密，仅用于本机演示。Sign：对消息签名；对消息签名。SignAndEncrypt：对消息签名并加密；对消息签名并加密。
认证方式	身份验证按设备服务器授权方案选择。 必填 · 填写：Anonymous 由设备服务器管理员提供Endpoint、安全方案与支持能力；周期和容量取自当前接入配置。 修改后须发布。Anonymous：匿名身份，仅在服务器明确允许时使用；匿名身份，仅在服务器明确允许时使用。Username：用管理员提供的用户名和密码认证；用管理员提供的用户名和密码认证。Certificate：用管理员配置的证书身份认证；用管理员配置的证书身份认证。
连接超时	建立服务器连接的最长等待时间，单位毫秒。 必填 · 填写：5000 ms 修改后须发布。
请求超时	读写等请求的最长等待时间，单位毫秒。 必填 · 填写：5000 ms 修改后须发布。
重连最小退避	连接失败后最初等待的时间，单位毫秒。 必填 · 填写：1000 ms 修改后须发布。
重连最大退避	连续重试时等待间隔的上限，单位毫秒。 必填 · 填写：30000 ms 修改后须发布。
发布间隔	订阅向客户端交付变化的期望周期，单位毫秒。 必填 · 填写：1000 ms 修改后须发布。
采样间隔	向服务器请求的采样周期，单位毫秒；实际由服务器协商。 必填 · 填写：1000 ms 修改后须发布。
队列长度	每个受监测项保留变化的队列长度。 必填 · 填写：10 修改后须发布。
单订阅点数	每个订阅最多安排的监测项数量。 必填 · 填写：500 修改后须发布。
启用Endpoint	允许发布后建立此服务器连接。 必填 · 填写：开启 由设备服务器管理员提供Endpoint、安全方案与支持能力；周期和容量取自当前接入配置。 修改后须发布。

设备绑定

字段 / 控件	填写说明
设备ID	选择平台已经创建的本篇设备，不能填其他设备的主键。 必填 · 填写：本篇设备 设备ID和编号取自平台设备详情；与该Endpoint的绑定记录逐项一致。 修改后须发布。
设备编号	与设备建档的编号一致。 必填 · 填写：demo-device 设备ID和编号取自平台设备详情；与该Endpoint的绑定记录逐项一致。 修改后须发布。
clientId	与本篇绑定和各节点的身份一致，不填写其他会话编号。 必填 · 填写：demo-device 设备ID和编号取自平台设备详情；与该Endpoint的绑定记录逐项一致。 修改后须发布。
启用绑定	允许当前Endpoint承载本篇设备。 必填 · 填写：开启 设备ID和编号取自平台设备详情；与该Endpoint的绑定记录逐项一致。 修改后须发布。
保存绑定	保存后表格应出现本篇编号与clientId且状态启用。 设备ID和编号取自平台设备详情；与该Endpoint的绑定记录逐项一致。 修改后须发布。

节点映射与订阅

字段 / 控件	填写说明
NodeId命名空间与类型	NodeId必须取自设备服务器节点表，包含命名空间索引和标识形式。 必填 · 填写：ns=2;s=temperature / ns=2;s=setpoint；Double 完整NodeId、数据类型和写权限来自设备服务器正式节点表。 修改后须发布。
显示名称	节点的可读名称，可与产品属性显示名不同；映射看标识符。 必填 · 填写：温度 / 设定温度 完整NodeId、数据类型和写权限来自设备服务器正式节点表。 修改后须发布。
物模型标识	必须指向当前产品已经创建的属性。 必填 · 填写：temperature / setpoint 完整NodeId、数据类型和写权限来自设备服务器正式节点表。 修改后须发布。
节点数据类型	本篇两个节点均使用并验证Double；其他节点类型未在本篇验证。 必填 · 填写：Double 完整NodeId、数据类型和写权限来自设备服务器正式节点表。 修改后须发布。
节点采样间隔	本篇节点使用1000毫秒，避免把每次轮询当作新业务样本。 必填 · 填写：1000 ms 修改后须发布。
节点队列长度	本篇为每个节点保留10项变化。 必填 · 填写：10 修改后须发布。
订阅	两项均开启，设备值改变后自动上报到平台。 必填 · 填写：开启 完整NodeId、数据类型和写权限来自设备服务器正式节点表。 修改后须发布。
可写	仅设定值开启，温度关闭；还须物模型非只读及设备端允许写。 必填 · 填写：温度关闭；设定值开启 完整NodeId、数据类型和写权限来自设备服务器正式节点表。 修改后须发布。
启用节点	允许发布后采集或控制该节点。 必填 · 填写：开启 完整NodeId、数据类型和写权限来自设备服务器正式节点表。 修改后须发布。
保存节点	分别保存温度和设定值映射，再检查表格。 完整NodeId、数据类型和写权限来自设备服务器正式节点表。 修改后须发布。

Write命令映射

字段 / 控件	填写说明
物模型目标	必须填写设定值属性标识；中文名称不能代替目标标识。 必填 · 填写：setpoint 方法名来自平台属性控制协议；Write目标、类型与设定值节点表逐字对应。 修改后须发布。
Alink方法	平台属性下发使用本篇实际匹配的方法名。 必填 · 填写：thing.service.property.set 方法名来自平台属性控制协议；Write目标、类型与设定值节点表逐字对应。 修改后须发布。
动作	本篇选择Write直接写入节点；Call用于设备方法，需另行验证。 必填 · 填写：Write 方法名来自平台属性控制协议；Write目标、类型与设定值节点表逐字对应。 修改后须发布。Write：写入指定节点值，本篇已实际验证；写入指定节点值，本篇已实际验证。Call：调用设备方法，需对象、方法节点与有序输入参数；本篇保留Write映射，方法操作另走诊断入口；调用设备方法，需对象、方法节点与有序输入参数；本篇保留Write映射，方法操作另走诊断入口。
Write NodeId	与设定值节点地址完全一致。 必填 · 填写：ns=2;s=setpoint 方法名来自平台属性控制协议；Write目标、类型与设定值节点表逐字对应。 修改后须发布。
Write数据类型	本篇设定值Write使用Double，与设备节点一致；其他Write类型未在本篇验证。 必填 · 填写：Double 方法名来自平台属性控制协议；Write目标、类型与设定值节点表逐字对应。 修改后须发布。
需要回执	开启后核对对应服务回复；还要核对设备实际值和独立Read。 必填 · 填写：开启 方法名来自平台属性控制协议；Write目标、类型与设定值节点表逐字对应。 修改后须发布。
启用命令	允许运行面处理该映射。 必填 · 填写：开启 方法名来自平台属性控制协议；Write目标、类型与设定值节点表逐字对应。 修改后须发布。

FMQX网页版设备服务器

字段 / 控件	填写说明
连接名称和分组	便于定位本篇设备服务器，不创建重复同端口会话。 必填 · 填写：节点服务 / 节点教程 来自FMQX当前服务器配置；监听地址、端口、路径和节点定义须与平台对应。 修改后须重连。
保存方式	保存到本机便于下次复验；仅本次使用不保留配置。 必填 · 填写：保存到本机 来自FMQX当前服务器配置；监听地址、端口、路径和节点定义须与平台对应。 修改后须重连。保存到本机：保留连接和初始节点参数；保留连接和初始节点参数。仅本次使用：只供本次会话使用；只供本次会话使用。
设备服务器监听地址	本机演示只监听回环地址，由FMQ作为客户端连接。 必填 · 填写：127.0.0.1 来自FMQX当前服务器配置；监听地址、端口、路径和节点定义须与平台对应。 修改后须重连。
设备服务器监听端口	与平台Endpoint中设备端口相同，不能填平台5174网页端口。 必填 · 填写：14892 来自FMQX当前服务器配置；监听地址、端口、路径和节点定义须与平台对应。 修改后须重连。
连接超时	FMQX设备服务器配置页面的连接超时，单位毫秒。 必填 · 填写：15000 ms 修改后须重连。
端点路径	平台Endpoint URL末尾必须包含同一路径。 必填 · 填写：/FastBee/ 来自FMQX当前服务器配置；监听地址、端口、路径和节点定义须与平台对应。 修改后须重连。
命名空间URI	设备服务器使用的命名空间标识，两个节点在当前服务中对应ns=2。 必填 · 填写：urn:fastbee:fmqx:device 来自FMQX当前服务器配置；监听地址、端口、路径和节点定义须与平台对应。 修改后须重连。
设备安全策略与身份	本机演示允许None和Anonymous，现场按管理员安全方案配置。 必填 · 填写：None / Anonymous 来自FMQX当前服务器配置；监听地址、端口、路径和节点定义须与平台对应。 修改后须重连。
节点和初始值	温度20、设定值0；服务器重启会恢复保存的初始值。 必填 · 填写：Double；温度20、设定值0 来自FMQX当前服务器配置；监听地址、端口、路径和节点定义须与平台对应。 修改后须重连。
允许客户端写	仅设定值勾选；温度不勾选。 必填 · 填写：温度否；设定值是 来自FMQX当前服务器配置；监听地址、端口、路径和节点定义须与平台对应。 修改后须重连。

当前读写、诊断和历史

字段 / 控件	填写说明
设定值控制与当前值	待下发控件编辑目标，当前值显示设备上报；发送一次后另读回核对。 必填 · 填写：5、6；恢复后7
温度节点更新	设备侧逐次改变温度，平台经订阅更新当前值与历史。 必填 · 填写：31～40；恢复后41
设备SDK服务回执	在真实设备服务页面展开Write、Read或方法记录，核对时间与前后值。 必填 · 填写：本地 / SDK服务回执
Read独立读取	向设定值节点另发客户端Read，核对GOOD、状态码0及实际返回值。 必填 · 填写：ns=2;s=setpoint
SetOnce诊断调用	按对象、方法及有序输入调用，随后以设备执行和独立Read核对。 必填 · 填写：[本次请求标识, 73.5]
设备、字段和完整时间	只查本设备相应字段，填写完整日期时间并在同一条件下刷新。 必填 · 填写：2026-10-16 04:07:12～04:07:24
设备服务器连接与断开	FMQX会话连接会启动OPC UA服务器；断开会停止该服务。 必填 · 填写：同一会话手动连接 / 断开
发布与节点应用结果	发布后查看当前节点APPLIED；结束取消发布后再次查看节点结果。 必填 · 填写：APPLIED
