FMQ 协议管理
展示真实协议目录、详情字段和运行限制，并说明调试、外置包生命周期、WEB 授权与 AI 解析的正确边界。
阅读方法
先确认入口、权限和目标对象，再按编号完成操作。每一步都包含预期结果；详细字段和选项收在可展开的参考表中。
截图说明
截图来自原始操作手册。公开版会隐藏真实节点地址、连接地址和凭据；示例中的状态、时间和数据不代表当前生产环境。
开始前准备
| 项目 | 说明 |
|---|---|
| 能做什么 | 先读懂协议目录和详情，再按协议差异理解调试、外置包和 AI 导入操作。 |
| 从哪里进入 | 设备 → 协议管理 |
| 需要权限 | 已登录 FMQ 控制台；写操作须由授权人员在维护窗口执行。 |
| 预计时间 | 12 分钟 |
操作步骤

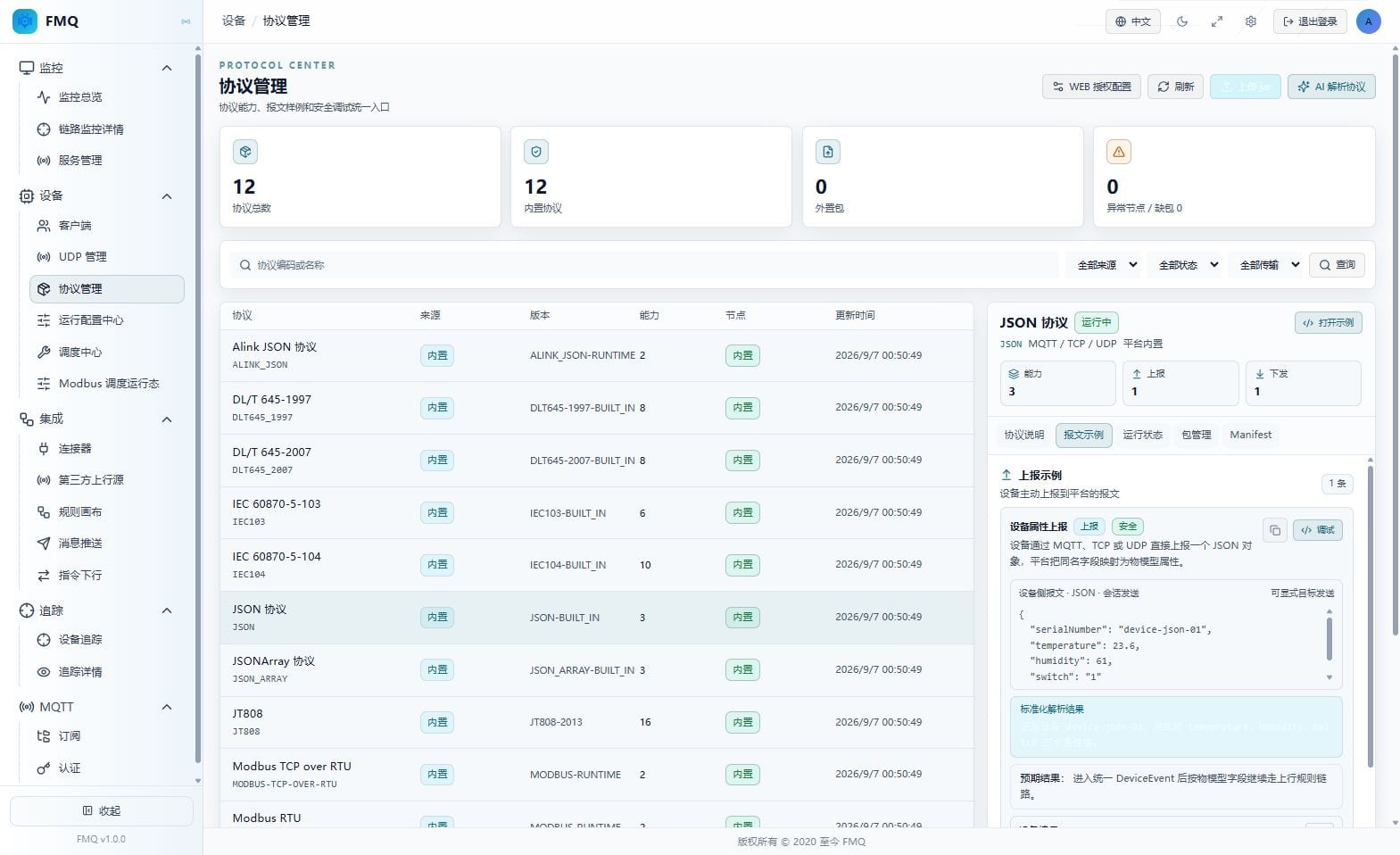

1. 协议范围与统计
操作位置： 设备→协议管理
从设备菜单进入 协议管理，先读取统计卡片，不点击上传或 AI 解析。
图：真实协议管理页面中的协议范围与统计，圆形序号用于定位区域。
字段说明
| 字段 / 控件 | 说明 |
|---|---|
| 监控范围 | 本页读取 FMQ 协议目录和当前选中协议详情，不代表设备业务链路已验收。 |
| 整体健康状态 | 由异常节点和缺包统计反映协议目录的整体加载健康度。 |
| 协议总数 | 当前目录返回的协议数量。 |
| 内置协议 | 由 FMQ 内置运行时提供的协议数量。 |
| 外置包 | 通过 jar 包维护的协议数量。 |
| 异常节点 | 协议目录中报告异常的节点数。 |
| 缺包 | 节点声明需要但未找到运行包的数量。 |

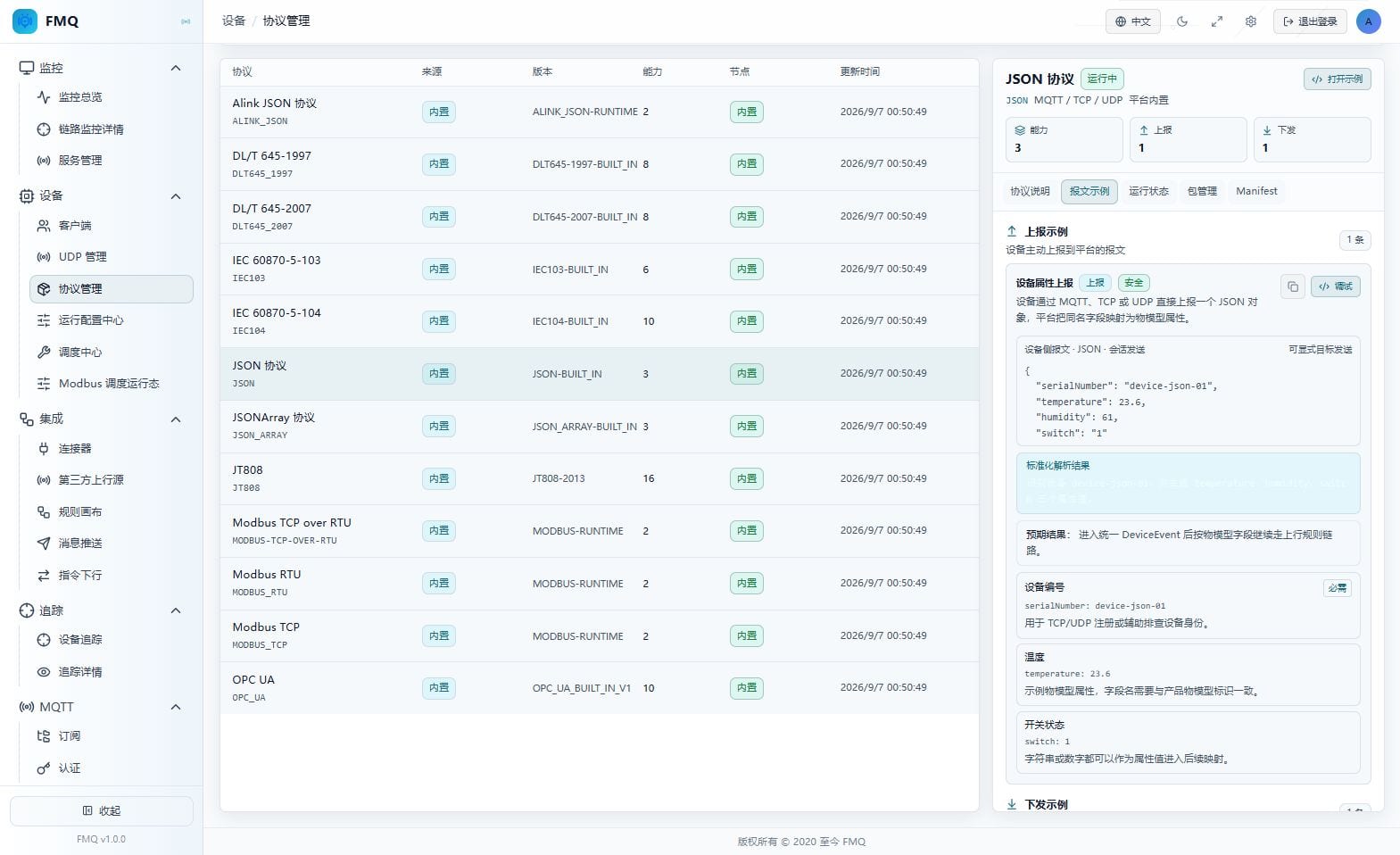

2. 筛选与协议目录
操作位置： 设备→协议管理
在 协议编码或名称 中输入关键词，按需选择 来源筛选、状态筛选、传输筛选，再点 查询。
图：真实协议管理页面中的筛选与协议目录，圆形序号用于定位区域。
字段说明
| 字段 / 控件 | 说明 |
|---|---|
| 协议编码或名称 | 用于缩小协议目录范围的关键词。 |
| 来源筛选 | 区分内置协议与外置包协议。 |
| 状态筛选 | 按运行、校验、禁用或失败状态过滤。 |
| 传输筛选 | 按 TCP、UDP 或 RTU 传输类型过滤。 |
| 协议/来源/版本/能力/节点/更新时间 | 目录每行展示协议身份、来源、版本、能力、节点和更新时间。 |

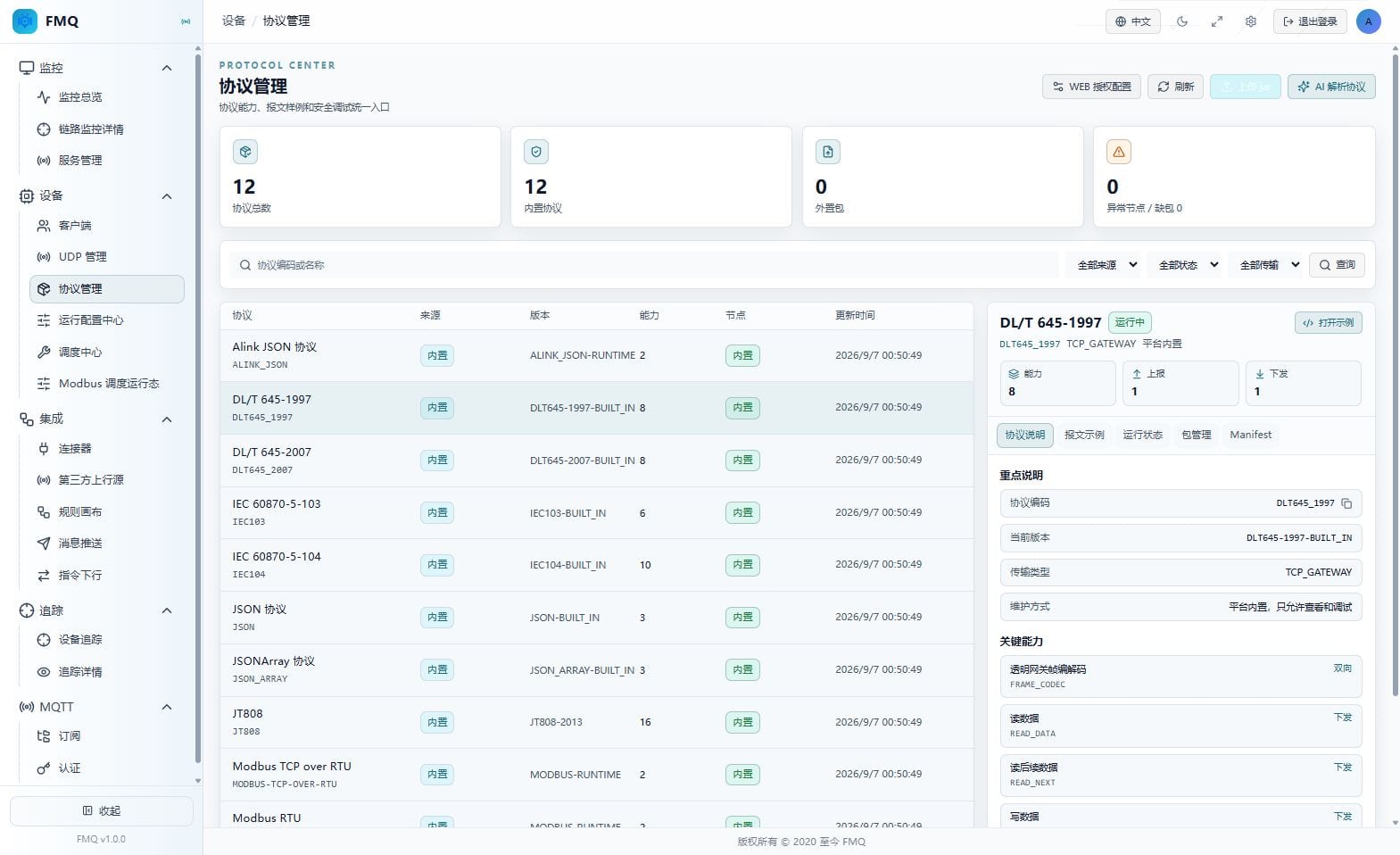

3. 协议说明与能力
操作位置： 设备→协议管理
在选中的协议详情中查看 协议说明 页签，核对编码、传输类型、维护方式和能力，不点击写操作。
图：真实协议管理页面中的协议说明与能力，圆形序号用于定位区域。
字段说明
| 字段 / 控件 | 说明 |
|---|---|
| 协议编码与名称 | 右侧详情标题和协议编码。 |
| 传输类型 | 协议支持的传输类型，如 JSON 的 MQTT/TCP/UDP 或 DL/T645 的实际接入方式。 |
| 维护方式 | 区分内置协议只读调试与外置包校验激活。 |
| 能力声明 | 协议支持的上报、下发或双向能力数量及标签。 |
| 只读限制 | 内置协议只允许查看和调试，不提供包生命周期操作。 |

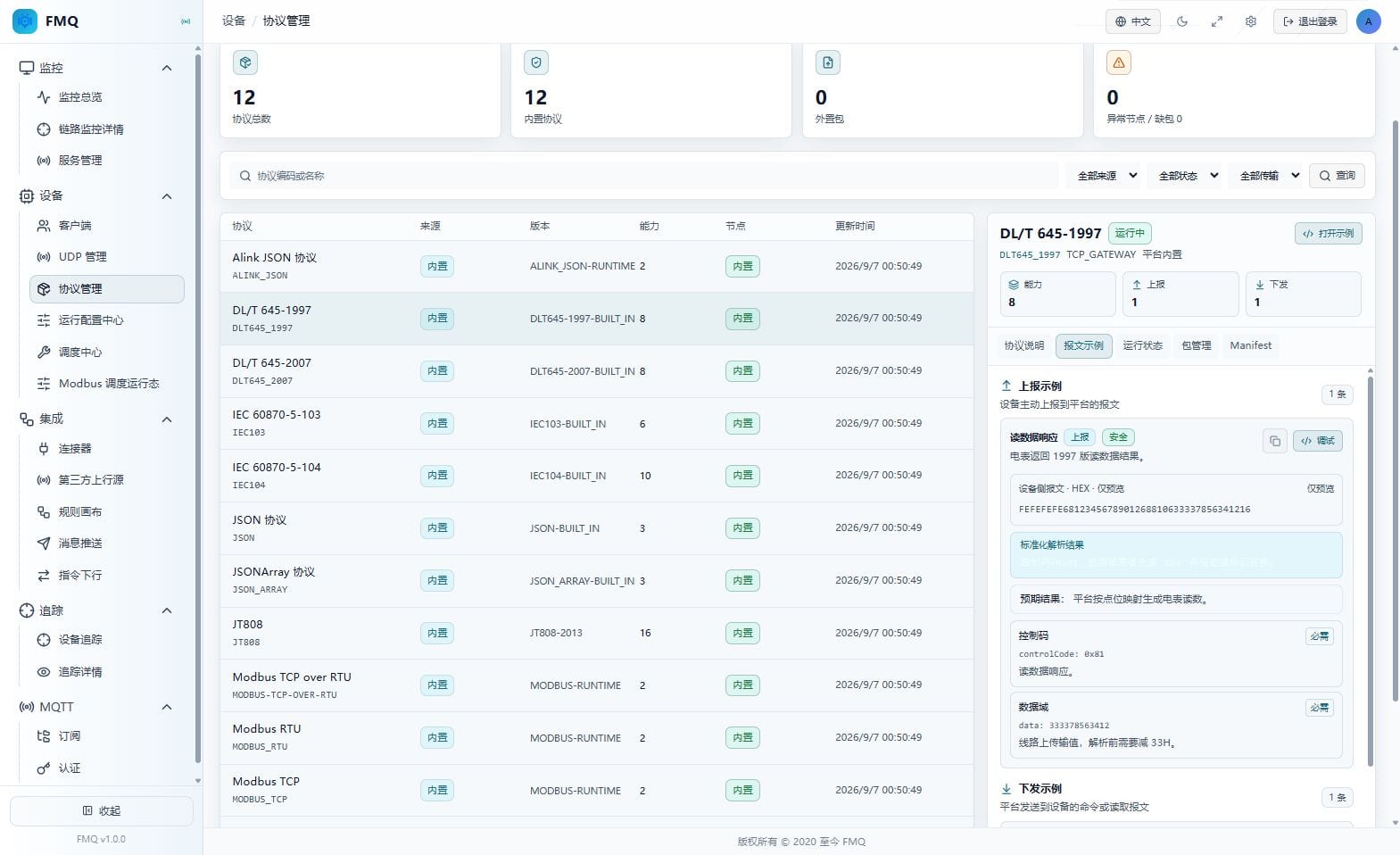

4. 报文示例
操作位置： 设备→协议管理
打开 报文示例 页签，分别阅读上报、下发、载荷类型和发送限制；只做页面查看。
图：真实协议管理页面中的报文示例，圆形序号用于定位区域。
字段说明
| 字段 / 控件 | 说明 |
|---|---|
| 上报示例 | 设备主动上报到平台的样例数量和内容。 |
| 下发示例 | 平台发送到设备的命令或读取样例数量和内容。 |
| 载荷类型 | 示例使用的 JSON、十六进制或其他载荷类型。 |
| 发送模式 | 标记会话发送、手动命令或仅预览。 |
| 风险等级 | 提示示例是否安全、注意或危险。 |

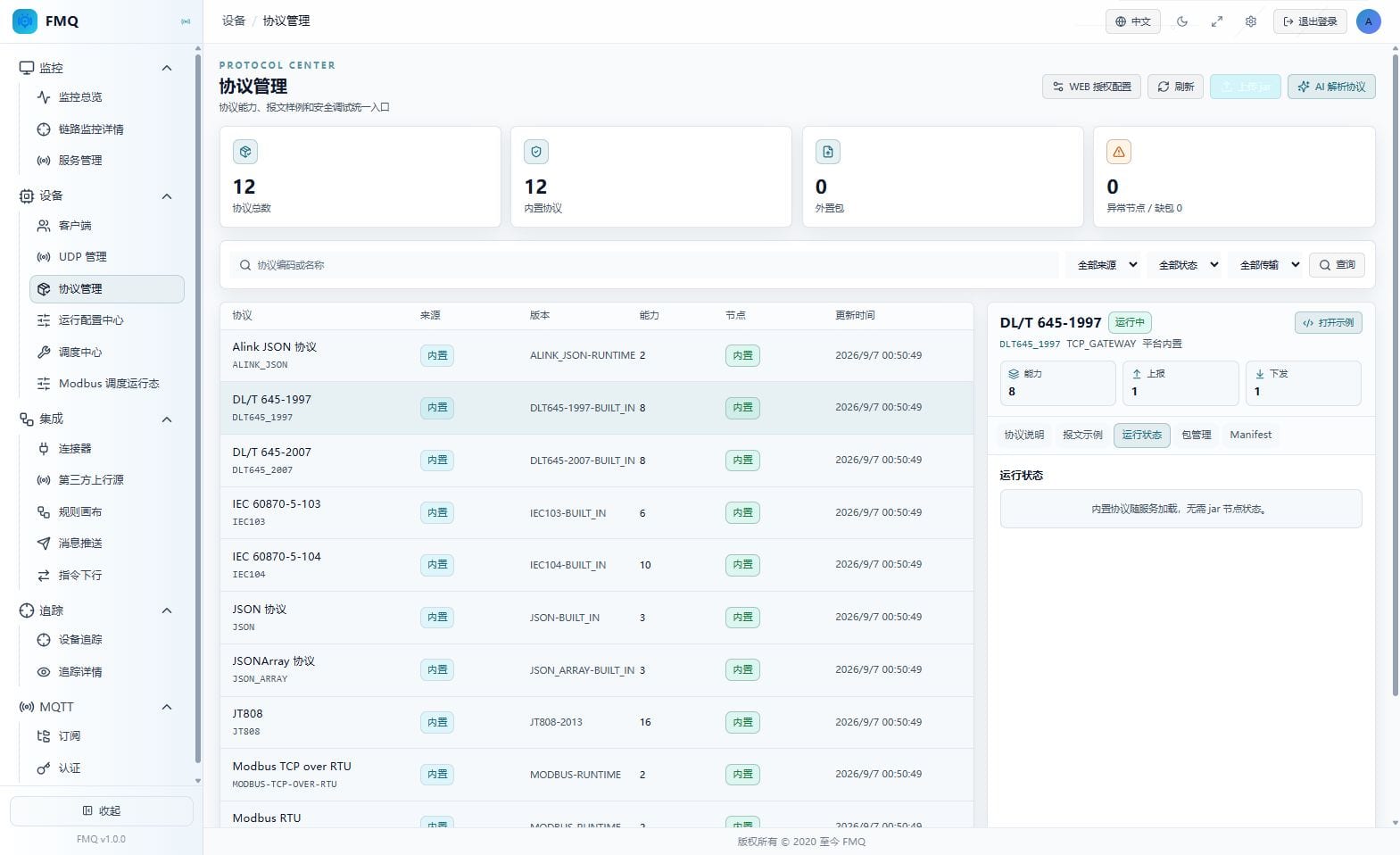

5. 运行状态
操作位置： 设备→协议管理
切换到 运行状态 页签，读取状态、节点、最近错误和校验时间，不执行重载。
图：真实协议管理页面中的运行状态，圆形序号用于定位区域。
字段说明
| 字段 / 控件 | 说明 |
|---|---|
| 运行状态 | 协议在节点上的运行状态。 |
| 节点状态 | 协议在各节点侧的加载结果。 |
| 最近错误 | 最近一次加载、校验或运行错误摘要。 |
| 校验时间 | 最近一次协议校验或运行检查时间。 |

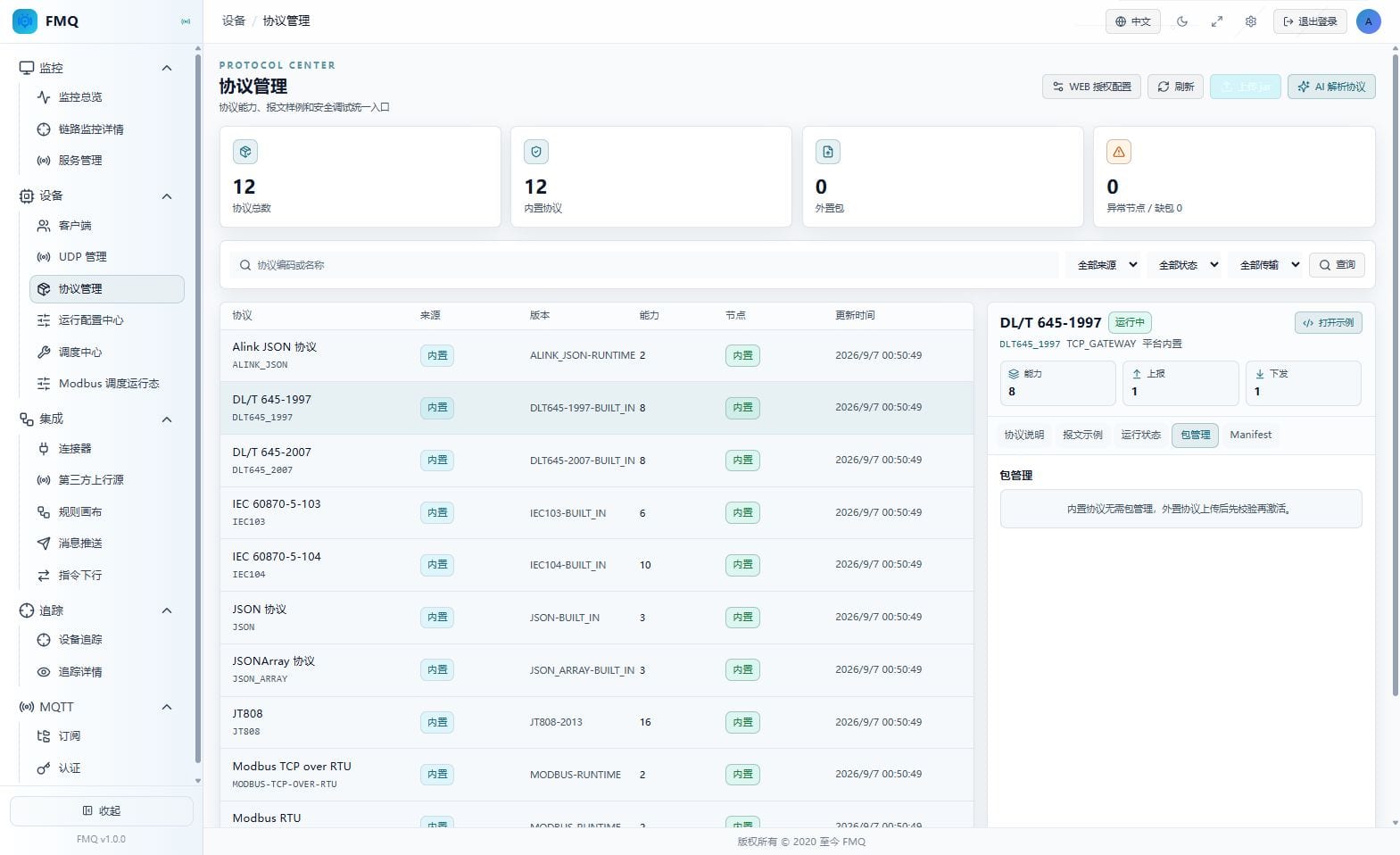

6. 外置包管理
操作位置： 设备→协议管理
切换到 包管理 页签，阅读版本、状态、摘要和节点结果；本次不点击激活、禁用、回滚或删除。
图：真实协议管理页面中的外置包管理，圆形序号用于定位区域。
字段说明
| 字段 / 控件 | 说明 |
|---|---|
| 包版本 | 外置 jar 的协议版本。 |
| 包状态 | 区分已校验、运行中、已禁用、可回滚等状态。 |
| SHA-256 | 用于确认上传文件内容未被替换。 |
| 节点加载结果 | 显示各节点是否加载该包。 |
| 激活/禁用/回滚/删除 | 外置包的生命周期按钮及其状态限制。 |

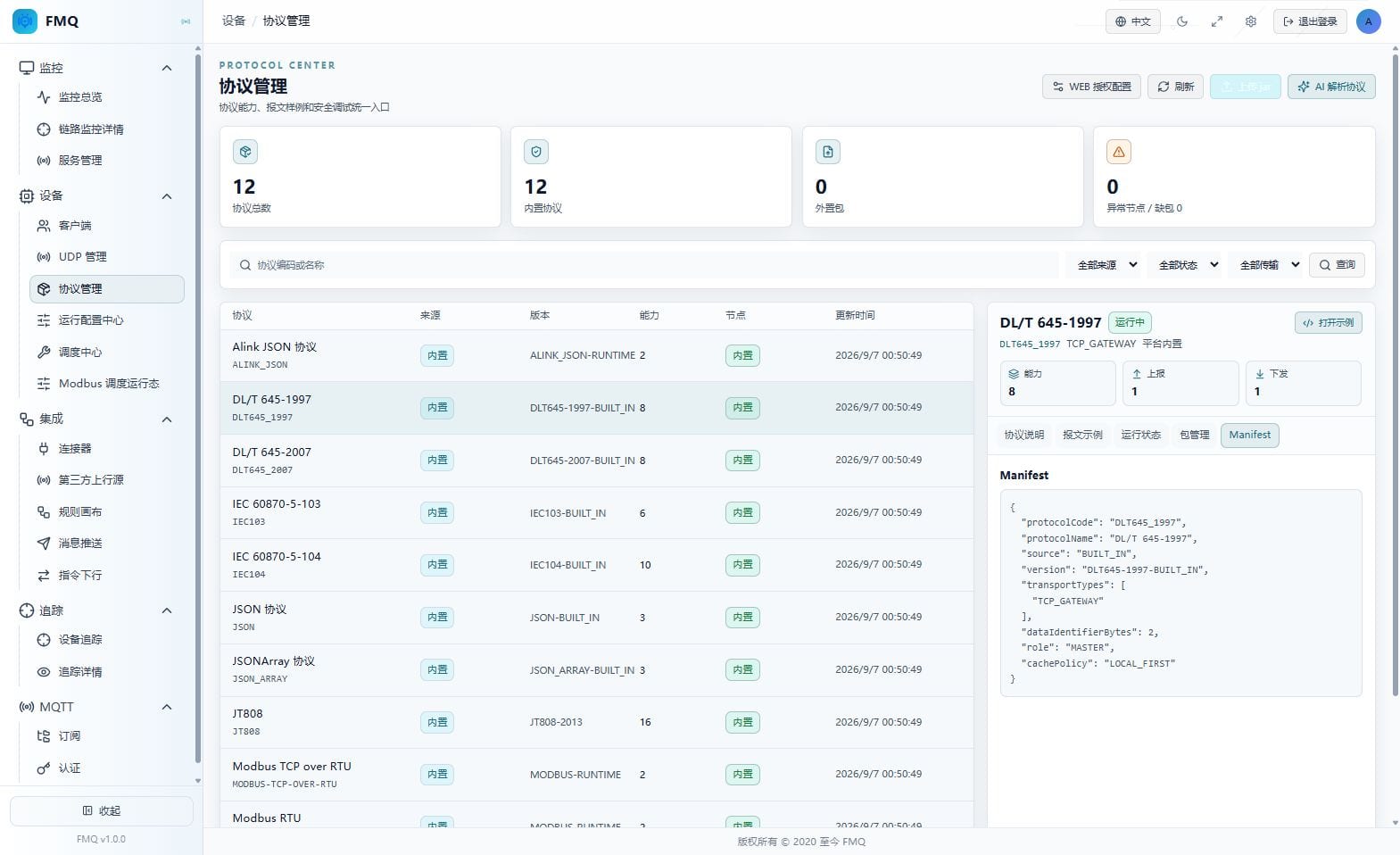

7. Manifest 声明与完整性
操作位置： 设备→协议管理
切换到 Manifest 页签，逐项核对编码、版本、能力、签名、SHA-256 和插件检查结果。
图：真实协议管理页面中的Manifest 声明与完整性，圆形序号用于定位区域。
字段说明
| 字段 / 控件 | 说明 |
|---|---|
| 协议编码 | Manifest 中声明的协议编码。 |
| 版本 | Manifest 中声明的运行版本。 |
| 能力声明 | Manifest 中声明的协议能力和传输类型。 |
| 签名与证书摘要 | 用于校验包签名和证书指纹。 |
| 文件 SHA-256 | Manifest 对上传文件内容的摘要。 |
| 运行插件与检测器 | 显示运行插件和检测器是否可加载。 |

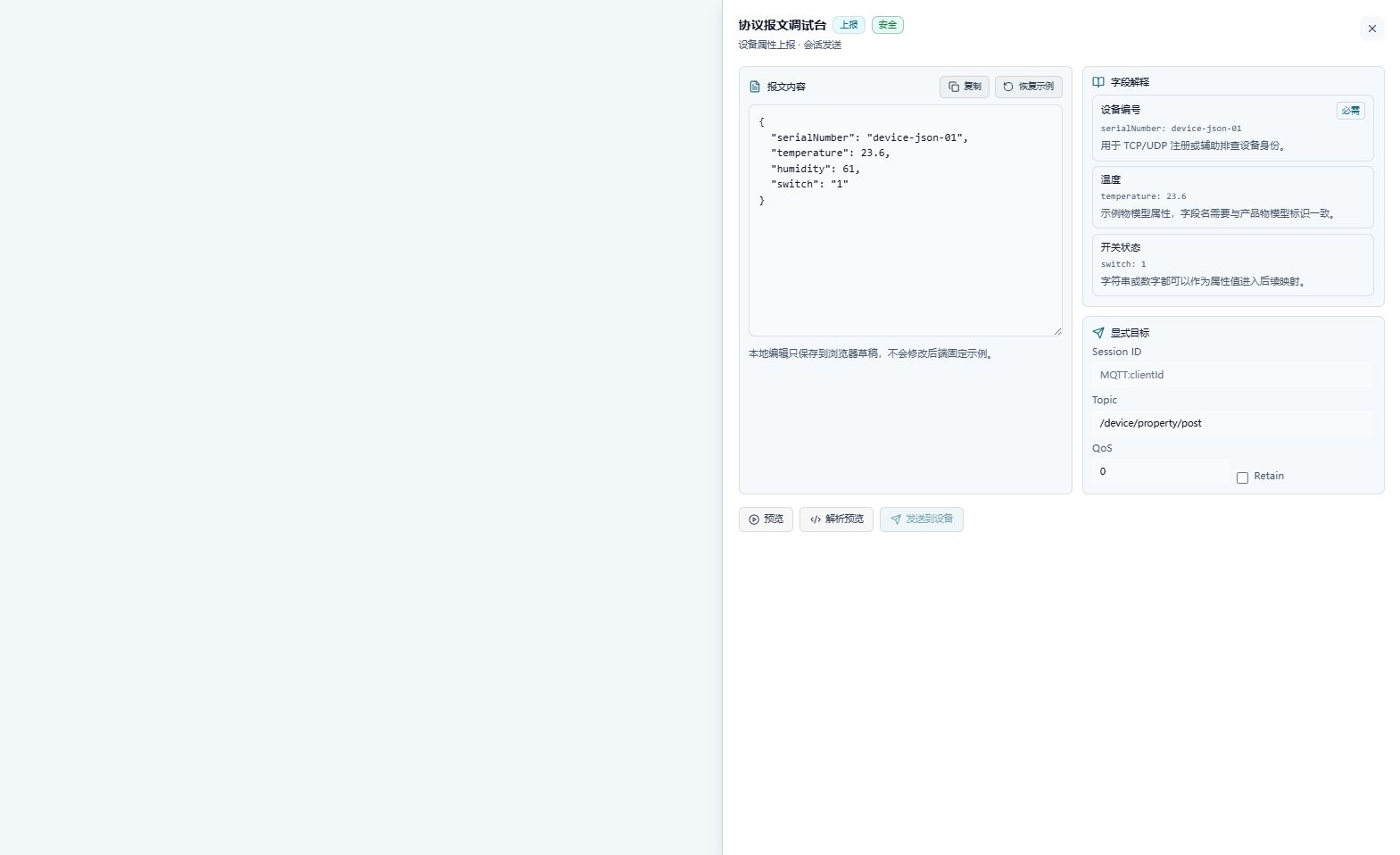

8. 使用协议报文调试台
操作位置： 设备→协议管理
在示例卡片点击 调试，填写必要的 Session ID 或 设备 Key，先用 预览 或 解析预览核对结果；本次未点击 发送到设备。
图：真实页面面板截图；本步骤只说明操作位置和预期结果，未执行写操作。
字段说明
| 字段 / 控件 | 说明 |
|---|---|
| Session ID | MQTT 会话发送模式的目标会话标识。；MQTT 会话发送模式的目标会话标识。必填 · 推荐：按现场协议和维护窗口核对 · 示例：以现场值为准 |
| 设备 Key | Modbus 或 DL/T 645 手动命令的目标设备标识。；Modbus 或 DL/T 645 手动命令的目标设备标识。必填 · 推荐：按现场协议和维护窗口核对 · 示例：以现场值为准 |
| 报文内容 | 待预览、解析或发送的原始报文内容。；待预览、解析或发送的原始报文内容。必填 · 推荐：按现场协议和维护窗口核对 · 示例：以现场值为准 |
| 操作原因 | 高风险发送前必须填写的审计原因。；高风险发送前必须填写的审计原因。必填 · 推荐：按现场协议和维护窗口核对 · 示例：以现场值为准 |
操作边界
预期结果（未执行）：预期：预览只显示报文，解析预览显示标准化结果；发送前还应通过目标和原因校验。 风险与恢复：发现协议仅支持预览，或目标字段缺失时停止；危险命令取消二次确认，不发送。

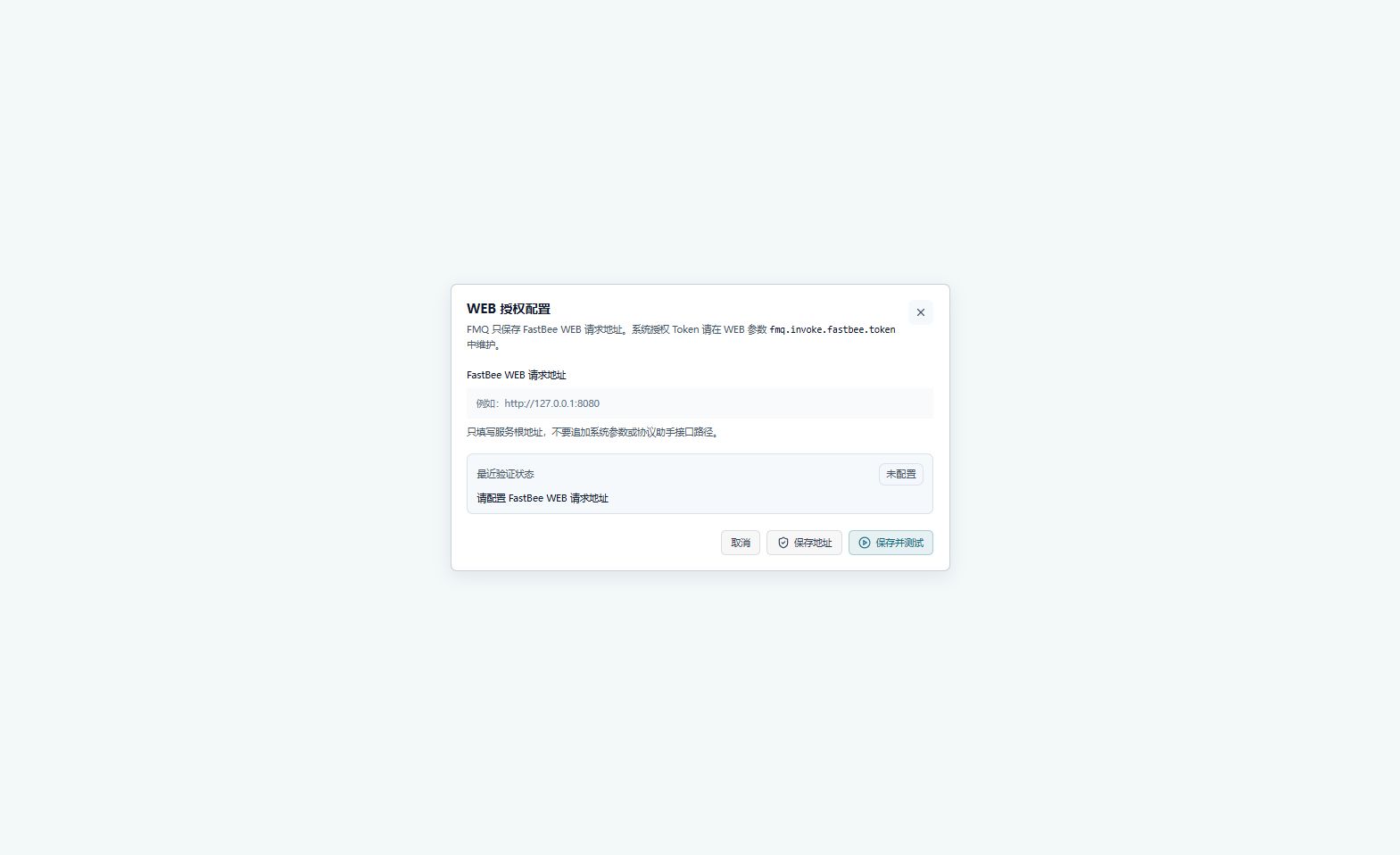

9. 配置 FastBee WEB 授权地址
操作位置： 设备→协议管理
打开 WEB 授权配置，填写 FastBee WEB 请求地址；实际维护时再分别选择 保存 或 测试连接。本次只查看面板，未保存、未测试。
图：真实页面面板截图；本步骤只说明操作位置和预期结果，未执行写操作。
字段说明
| 字段 / 控件 | 说明 |
|---|---|
| FastBee WEB 请求地址 | FMQ 调用 FastBee WEB 的根地址；授权 Token 不在此页填写。；FMQ 调用 FastBee WEB 的根地址；授权 Token 不在此页填写。必填 · 推荐：按现场协议和维护窗口核对 · 示例：以现场值为准 |
操作边界
预期结果（未执行）：预期：保存后地址热生效；测试连接应返回授权可用或明确失败原因。Token 继续在 WEB 系统参数中维护。 风险与恢复：地址为空或连接失败时取消面板，核对根地址和 WEB 参数；不要把保存地址当成授权验证通过。

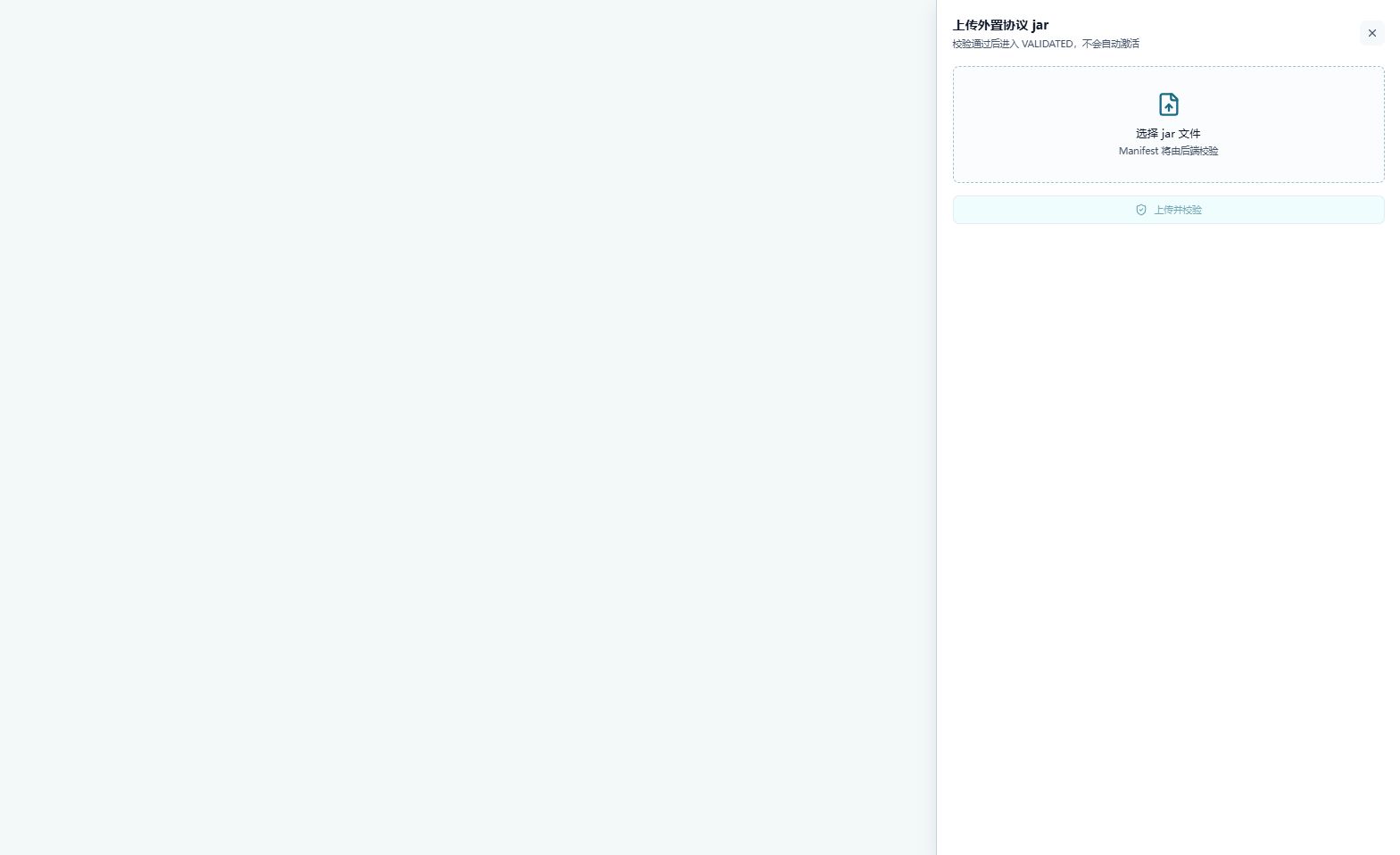

10. 上传并校验外置协议包
操作位置： 设备→协议管理
点击 上传 jar，选择 协议 jar 文件，再按维护窗口执行 上传并校验。本次未选择文件、未上传。
图：真实页面面板截图；本步骤只说明操作位置和预期结果，未执行写操作。
字段说明
| 字段 / 控件 | 说明 |
|---|---|
| 协议 jar 文件 | 选择包含 Manifest 和运行插件的外置协议 jar。；选择包含 Manifest 和运行插件的外置协议 jar。必填 · 推荐：按现场协议和维护窗口核对 · 示例：以现场值为准 |
操作边界
预期结果（未执行）：预期：校验通过后协议包进入 VALIDATED，不会自动激活；结果应包含协议编码、版本、SHA-256 和校验消息。 风险与恢复：文件格式、Manifest、签名、SHA-256 或插件校验失败时保留当前运行包，不激活失败包。

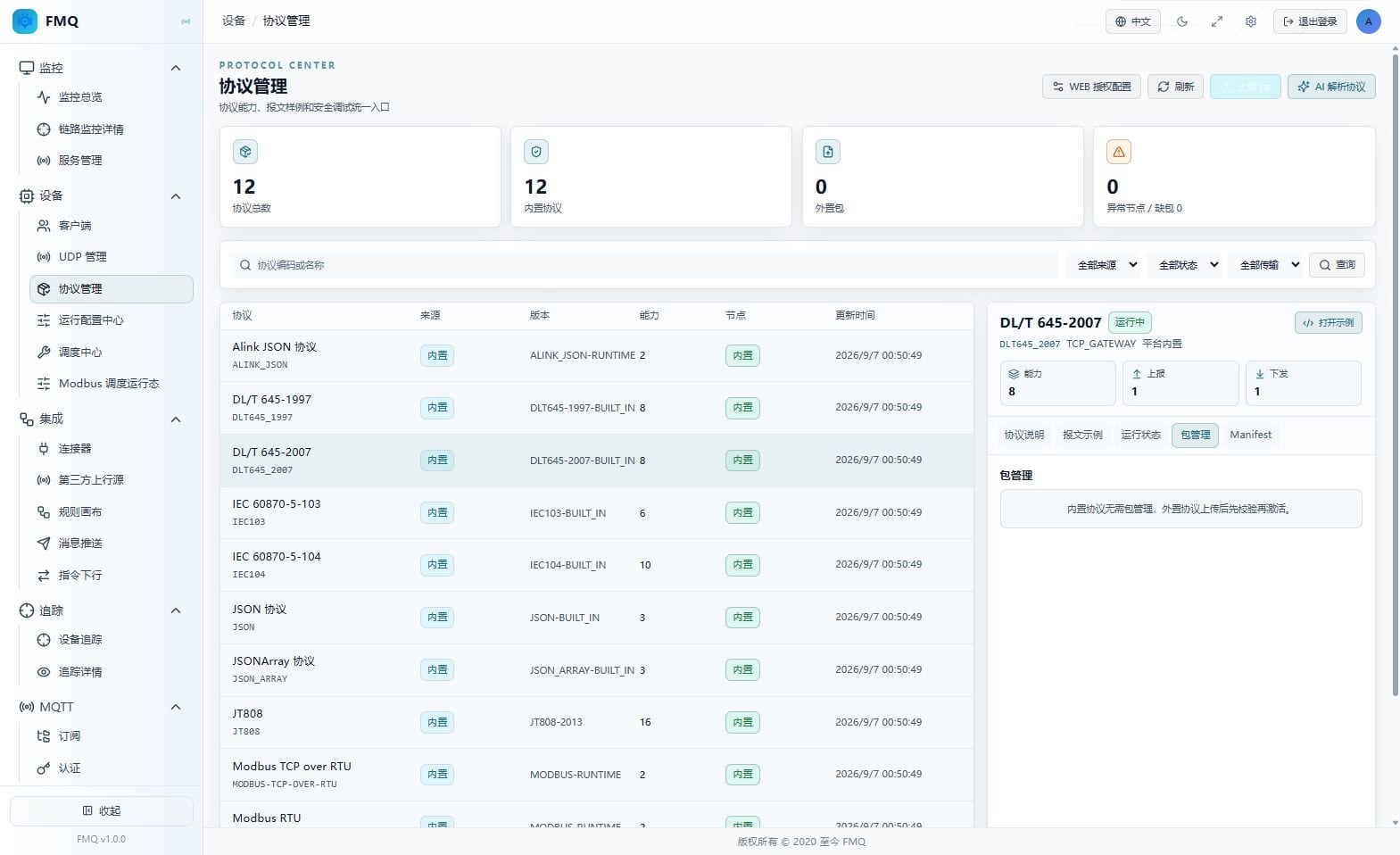

11. 理解外置包生命周期
操作位置： 设备→协议管理
在 包管理 中先确认版本和状态，再按需要选择 激活、禁用、回滚 或 删除；本次不点击任何生命周期按钮。
图：真实页面面板截图；本步骤只说明操作位置和预期结果，未执行写操作。
操作边界
预期结果（未执行）：预期：激活只接受已校验包；禁用和回滚会影响运行版本；运行中的包不能直接删除。 风险与恢复：状态不允许或节点加载失败时取消操作，保留现有运行版本，先查看运行状态和最近错误。

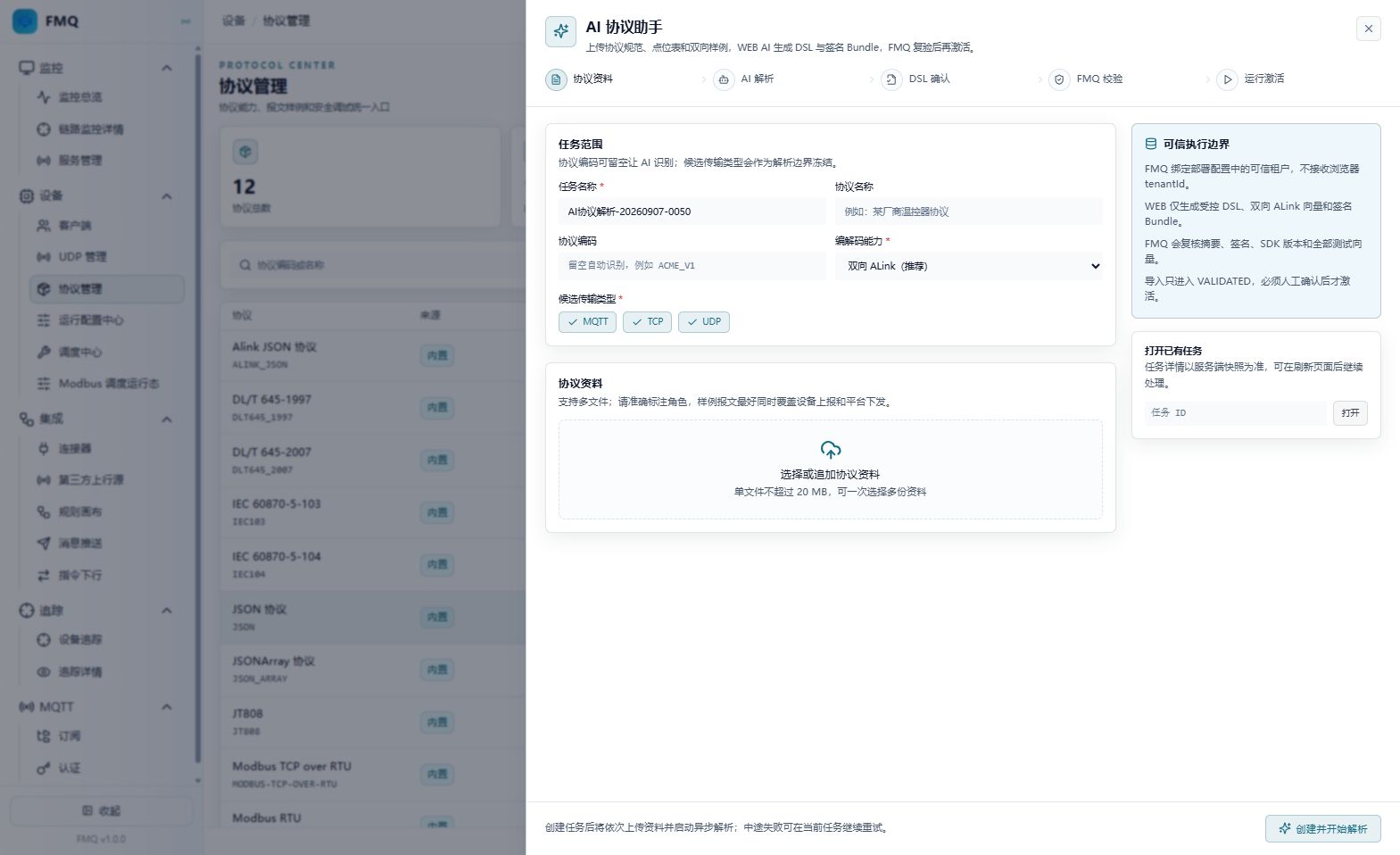

12. 使用 AI 解析协议助手
操作位置： 设备→协议管理
打开 AI 解析协议，提交 协议资料 后按“解析 → 确认 DSL → FMQ 校验 → 导入 FMQ”顺序处理。本次未创建任务、未上传资料、未确认或导入。
图：真实页面面板截图；本步骤只说明操作位置和预期结果，未执行写操作。
字段说明
| 字段 / 控件 | 说明 |
|---|---|
| 协议资料 | 提供协议规范、点表或上下行样例等资料。；提供协议规范、点表或上下行样例等资料。必填 · 推荐：按现场协议和维护窗口核对 · 示例：以现场值为准 |
操作边界
预期结果（未执行）：预期：AI 结果先进入待确认/已校验阶段，人工确认后才可导入 FMQ；导入不会跳过 Manifest、签名和运行插件校验。 风险与恢复：资料不完整、AI 连接不可用或 DSL 校验失败时取消任务，保留现有协议运行版本，不直接激活。
页面字段说明
完整参考
| 字段 / 单位 | 通俗含义 | 数据方向 / 来源 | 正常判断 | 异常信号与第一检查点 |
|---|---|---|---|---|
| 协议范围与统计 | ||||
| 监控范围页面 | 本页读取 FMQ 协议目录和当前选中协议详情，不代表设备业务链路已验收。 | FMQ 协议目录/详情 → 当前页面 | 页面标题和目录均属于协议管理。 | 把协议目录统计当成设备在线或业务成功。第一检查点：回到设备或监控页面核对业务结果。 |
| 整体健康状态状态 | 由异常节点和缺包统计反映协议目录的整体加载健康度。 | FMQ 协议目录/详情 → 当前页面 | 当前页面异常节点为 0、缺包为 0。 | 异常节点或缺包大于 0。第一检查点：先查看运行状态和 Manifest，再处理包问题。 |
| 协议总数个 | 当前目录返回的协议数量。 | FMQ 协议目录/详情 → 当前页面 | 与当前部署目录一致。 | 数量突然减少或与部署清单不一致。第一检查点：刷新并核对节点运行版本。 |
| 内置协议个 | 由 FMQ 内置运行时提供的协议数量。 | FMQ 协议目录/详情 → 当前页面 | 内置协议可查看和调试。 | 内置协议加载失败。第一检查点：查看运行状态页和节点日志。 |
| 外置包个 | 通过 jar 包维护的协议数量。 | FMQ 协议目录/详情 → 当前页面 | 无外置包时显示 0。 | 外置包数量与包管理记录不符。第一检查点：查看包管理和校验状态。 |
| 异常节点个 | 协议目录中报告异常的节点数。 | FMQ 协议目录/详情 → 当前页面 | 当前页面显示 0。 | 异常节点大于 0。第一检查点：先定位节点再查看协议运行状态。 |
| 缺包个 | 节点声明需要但未找到运行包的数量。 | FMQ 协议目录/详情 → 当前页面 | 当前页面显示 0。 | 缺包大于 0。第一检查点：检查外置包版本和节点加载状态。 |
| 筛选与协议目录 | ||||
| 协议编码或名称文本 | 用于缩小协议目录范围的关键词。 | FMQ 协议目录/详情 → 当前页面 | 结果与关键词匹配。 | 查询后结果为空或混入无关协议。第一检查点：清空关键词并检查来源、状态和传输筛选。 |
| 来源筛选选项 | 区分内置协议与外置包协议。 | FMQ 协议目录/详情 → 当前页面 | 筛选条件与预期来源一致。 | 把内置协议当成可上传包管理。第一检查点：查看来源列和包管理页签。 |
| 状态筛选选项 | 按运行、校验、禁用或失败状态过滤。 | FMQ 协议目录/详情 → 当前页面 | 状态筛选与节点运行状态一致。 | 出现加载失败、校验失败或状态缺失。第一检查点：查看对应协议的运行状态。 |
| 传输筛选选项 | 按 TCP、UDP 或 RTU 传输类型过滤。 | FMQ 协议目录/详情 → 当前页面 | 传输类型与设备接入方式一致。 | 把不同传输协议混在同一排障结论里。第一检查点：回到协议说明查看传输类型。 |
| 协议/来源/版本/能力/节点/更新时间列 | 目录每行展示协议身份、来源、版本、能力、节点和更新时间。 | FMQ 协议目录/详情 → 当前页面 | 每一列都有可解释的值。 | 列值为空或更新时间长期不变。第一检查点：刷新后检查接口和节点状态。 |
| 协议说明与能力 | ||||
| 协议编码与名称标识 | 右侧详情标题和协议编码。 | FMQ 协议目录/详情 → 当前页面 | 与左侧选中行一致。 | 详情标题与列表行不一致。第一检查点：重新选择协议行并刷新。 |
| 传输类型类型 | 协议支持的传输类型，如 JSON 的 MQTT/TCP/UDP 或 DL/T645 的实际接入方式。 | FMQ 协议目录/详情 → 当前页面 | 与设备接入方式相符。 | 把传输类型错误套用到另一协议。第一检查点：按当前协议说明重新选择客户端方式。 |
| 维护方式说明 | 区分内置协议只读调试与外置包校验激活。 | FMQ 协议目录/详情 → 当前页面 | 内置协议不出现上传式维护误解。 | 准备对内置协议执行激活或删除。第一检查点：回到来源列确认内置/外置。 |
| 能力声明项 | 协议支持的上报、下发或双向能力数量及标签。 | FMQ 协议目录/详情 → 当前页面 | 能力与示例方向一致。 | 能力为空或和报文示例矛盾。第一检查点：查看 Manifest 与示例。 |
| 只读限制状态 | 内置协议只允许查看和调试，不提供包生命周期操作。 | FMQ 协议目录/详情 → 当前页面 | 按钮与来源限制一致。 | 把缺少激活按钮当成页面故障。第一检查点：对外置包走包管理流程。 |
| 报文示例 | ||||
| 上报示例条 | 设备主动上报到平台的样例数量和内容。 | FMQ 协议目录/详情 → 当前页面 | 示例可读且方向标记为上报。 | 缺少上报示例或解析预览不完整。第一检查点：检查协议能力和 Manifest。 |
| 下发示例条 | 平台发送到设备的命令或读取样例数量和内容。 | FMQ 协议目录/详情 → 当前页面 | 只有声明可下发的协议出现可发送提示。 | 把仅预览示例当成可发送命令。第一检查点：查看发送模式和风险标记。 |
| 载荷类型类型 | 示例使用的 JSON、十六进制或其他载荷类型。 | FMQ 协议目录/详情 → 当前页面 | 类型与报文内容一致。 | 按错误类型复制或解析。第一检查点：先确认载荷类型再调试。 |
| 发送模式模式 | 标记会话发送、手动命令或仅预览。 | FMQ 协议目录/详情 → 当前页面 | 发送按钮受模式限制。 | 无目标会话/设备 Key 仍尝试发送。第一检查点：补齐目标字段或只做预览。 |
| 风险等级级别 | 提示示例是否安全、注意或危险。 | FMQ 协议目录/详情 → 当前页面 | 危险命令要求原因和二次确认。 | 忽略危险提示直接发送。第一检查点：取消发送并核对目标和报文。 |
| 运行状态 | ||||
| 运行状态状态 | 协议在节点上的运行状态。 | FMQ 协议目录/详情 → 当前页面 | 需要使用的协议处于运行或已校验状态。 | 加载失败、校验失败或状态长期不变。第一检查点：先检查包版本、Manifest 和节点日志。 |
| 节点状态节点 | 协议在各节点侧的加载结果。 | FMQ 协议目录/详情 → 当前页面 | 节点状态与目录统计一致。 | 单个节点异常或缺少包。第一检查点：按节点定位，不把单节点异常当成全局异常。 |
| 最近错误文本 | 最近一次加载、校验或运行错误摘要。 | FMQ 协议目录/详情 → 当前页面 | 无错误或错误已解释。 | 出现签名、SHA-256、Manifest 或插件错误。第一检查点：按错误类型回到包管理或 Manifest。 |
| 校验时间时间 | 最近一次协议校验或运行检查时间。 | FMQ 协议目录/详情 → 当前页面 | 与近期发布记录一致。 | 时间早于预期或长期不更新。第一检查点：刷新并确认节点同步。 |
| 外置包管理 | ||||
| 包版本版本 | 外置 jar 的协议版本。 | FMQ 协议目录/详情 → 当前页面 | 版本与 Manifest 和发布记录一致。 | 版本冲突或同协议存在多个活动版本。第一检查点：先确认当前激活版本再决定动作。 |
| 包状态状态 | 区分已校验、运行中、已禁用、可回滚等状态。 | FMQ 协议目录/详情 → 当前页面 | 动作按钮与状态匹配。 | 未校验就准备激活，或运行中准备删除。第一检查点：先完成校验并阅读生命周期限制。 |
| SHA-256摘要 | 用于确认上传文件内容未被替换。 | FMQ 协议目录/详情 → 当前页面 | 与上传结果和 Manifest 一致。 | 摘要不一致。第一检查点：停止激活，重新核对文件来源。 |
| 节点加载结果节点 | 显示各节点是否加载该包。 | FMQ 协议目录/详情 → 当前页面 | 目标节点均有明确结果。 | 节点缺包或加载失败。第一检查点：先处理节点状态再切换版本。 |
| 激活/禁用/回滚/删除操作 | 外置包的生命周期按钮及其状态限制。 | FMQ 协议目录/详情 → 当前页面 | 只有符合状态的按钮可用。 | 运行中删除或未校验激活。第一检查点：取消操作并核对包状态。 |
| Manifest 声明与完整性 | ||||
| 协议编码字段 | Manifest 中声明的协议编码。 | FMQ 协议目录/详情 → 当前页面 | 与列表和详情编码一致。 | 编码不一致。第一检查点：阻止激活，回到上传校验。 |
| 版本字段 | Manifest 中声明的运行版本。 | FMQ 协议目录/详情 → 当前页面 | 与包版本一致。 | 包版本和 Manifest 版本不一致。第一检查点：重新核对 jar 与发布记录。 |
| 能力声明字段 | Manifest 中声明的协议能力和传输类型。 | FMQ 协议目录/详情 → 当前页面 | 与协议说明和示例一致。 | 能力缺失或声明超出实现。第一检查点：先修正资料或插件，不直接激活。 |
| 签名与证书摘要摘要 | 用于校验包签名和证书指纹。 | FMQ 协议目录/详情 → 当前页面 | 签名校验通过。 | 签名缺失、无效或指纹不在信任范围。第一检查点：停止激活并交由发布方重新签名。 |
| 文件 SHA-256摘要 | Manifest 对上传文件内容的摘要。 | FMQ 协议目录/详情 → 当前页面 | 与上传文件摘要一致。 | 摘要不一致。第一检查点：重新上传正确包并保留原包。 |
| 运行插件与检测器状态 | 显示运行插件和检测器是否可加载。 | FMQ 协议目录/详情 → 当前页面 | 插件与检测器均通过。 | 插件缺失或检测器失败。第一检查点：保持已校验状态，修复包后再激活。 |
协议管理与操作面板
完整参考
| 字段/控件 | 用途说明 | 默认/推荐/示例 | 选项说明 | 作用与影响 | 生效条件 |
|---|---|---|---|---|---|
| 协议编码或名称 | 按协议编码或名称缩小列表范围。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 按协议编码或名称缩小列表范围。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 来源筛选 | 按内置或外置来源筛选协议。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 全部来源：不按来源过滤。；同时显示内置与外置协议。内置：平台随运行时提供的协议。；只保留内置协议。外置：以协议包方式维护的协议。；只保留外置包协议。 | 按内置或外置来源筛选协议。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 状态筛选 | 按运行、校验、禁用或失败状态筛选。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 全部状态：按“全部状态”状态过滤。；列表只显示全部状态协议。运行中：按“运行中”状态过滤。；列表只显示运行中协议。已校验：按“已校验”状态过滤。；列表只显示已校验协议。已禁用：按“已禁用”状态过滤。；列表只显示已禁用协议。可回滚：按“可回滚”状态过滤。；列表只显示可回滚协议。校验失败：按“校验失败”状态过滤。；列表只显示校验失败协议。加载失败：按“加载失败”状态过滤。；列表只显示加载失败协议。 | 按运行、校验、禁用或失败状态筛选。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 传输筛选 | 按 TCP、UDP 或 RTU 传输类型筛选。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 全部传输：按全部传输传输类型过滤。；列表只显示全部传输协议。TCP：按TCP传输类型过滤。；列表只显示TCP协议。UDP：按UDP传输类型过滤。；列表只显示UDP协议。RTU：按RTU传输类型过滤。；列表只显示RTU协议。 | 按 TCP、UDP 或 RTU 传输类型筛选。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 查询 | 提交当前关键词和筛选条件，重新读取协议目录。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 提交当前关键词和筛选条件，重新读取协议目录。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 刷新 | 重新读取协议目录和当前协议详情，不保存页面编辑。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 重新读取协议目录和当前协议详情，不保存页面编辑。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 协议列表行 | 选择一条协议，在右侧加载该协议详情。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 选择一条协议，在右侧加载该协议详情。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 来源 | 显示协议来自内置运行时还是外置协议包。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 显示协议来自内置运行时还是外置协议包。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 版本 | 显示当前运行版本或构建版本标识。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 显示当前运行版本或构建版本标识。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 能力 | 显示协议声明的能力数量或能力标签。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 显示协议声明的能力数量或能力标签。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 节点 | 显示协议在节点侧的运行状态。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 显示协议在节点侧的运行状态。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 更新时间 | 显示协议目录最近一次更新时间。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 显示协议目录最近一次更新时间。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 协议说明 | 展示协议编码、传输类型、维护方式和能力声明。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 展示协议编码、传输类型、维护方式和能力声明。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 报文示例 | 展示上报与下发报文示例及发送限制。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 展示上报与下发报文示例及发送限制。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 运行状态 | 展示协议在节点上的加载、运行和错误状态。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 展示协议在节点上的加载、运行和错误状态。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 包管理 | 展示外置协议包版本、校验和生命周期操作。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 展示外置协议包版本、校验和生命周期操作。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| Manifest | 展示协议包 Manifest 的声明字段与完整性信息。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 展示协议包 Manifest 的声明字段与完整性信息。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 打开示例 | 从协议说明区跳转到可读的报文示例。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 从协议说明区跳转到可读的报文示例。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 复制报文 | 把当前报文示例复制到剪贴板，便于离线核对。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 把当前报文示例复制到剪贴板，便于离线核对。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 调试 | 打开当前示例的协议报文调试台。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 打开当前示例的协议报文调试台。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 预览 | 在不发送设备命令的情况下预览报文内容。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 在不发送设备命令的情况下预览报文内容。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 解析预览 | 在不发送设备命令的情况下查看标准化解析结果。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 在不发送设备命令的情况下查看标准化解析结果。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 发送到设备 | 按示例允许的发送模式向明确目标发送报文。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 按示例允许的发送模式向明确目标发送报文。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：需要 |
| 必填 Session ID | MQTT 会话发送模式的目标会话标识。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | MQTT 会话发送模式的目标会话标识。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 必填 设备 Key | Modbus 或 DL/T 645 手动命令的目标设备标识。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | Modbus 或 DL/T 645 手动命令的目标设备标识。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 必填 报文内容 | 待预览、解析或发送的原始报文内容。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 待预览、解析或发送的原始报文内容。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 必填 操作原因 | 高风险发送前必须填写的审计原因。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 高风险发送前必须填写的审计原因。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| WEB 授权配置 | 打开 FastBee WEB 根地址配置面板。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 打开 FastBee WEB 根地址配置面板。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 必填 FastBee WEB 请求地址 | FMQ 调用 FastBee WEB 的根地址；授权 Token 不在此页填写。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | FMQ 调用 FastBee WEB 的根地址；授权 Token 不在此页填写。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 保存 | 保存 WEB 根地址并使其热生效。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 保存 WEB 根地址并使其热生效。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 测试连接 | 使用 WEB 系统参数中的授权 Token 测试连接。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 使用 WEB 系统参数中的授权 Token 测试连接。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 上传 jar | 打开外置协议 jar 上传面板。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 打开外置协议 jar 上传面板。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 必填 协议 jar 文件 | 选择包含 Manifest 和运行插件的外置协议 jar。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 选择包含 Manifest 和运行插件的外置协议 jar。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 上传并校验 | 上传文件并执行文件、Manifest、签名和运行插件校验。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 上传文件并执行文件、Manifest、签名和运行插件校验。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 激活 | 把已校验协议包切换为运行版本。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 把已校验协议包切换为运行版本。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：需要 · 重连：需要 |
| 禁用 | 禁用当前外置协议包，阻止其继续作为运行版本。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 禁用当前外置协议包，阻止其继续作为运行版本。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：需要 |
| 回滚 | 切换到可回滚的上一版本协议包。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 切换到可回滚的上一版本协议包。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：需要 · 重连：需要 |
| 删除 | 删除未激活协议包；运行中的包不能直接删除。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 删除未激活协议包；运行中的包不能直接删除。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| AI 解析协议 | 打开协议资料解析流程，生成待确认的协议 DSL。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 打开协议资料解析流程，生成待确认的协议 DSL。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 必填 协议资料 | 提供协议规范、点表或上下行样例等资料。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 提供协议规范、点表或上下行样例等资料。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 开始解析 | 提交资料给 AI 分析并生成待确认结果。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 提交资料给 AI 分析并生成待确认结果。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 确认 DSL | 人工核对 DSL 后确认，继续 FMQ 校验。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 人工核对 DSL 后确认，继续 FMQ 校验。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：不需要 |
| 导入 FMQ | 将校验通过的 AI 产物导入 FMQ，状态先为已校验。 | 默认：以当前页面为准推荐：按现场协议和维护窗口核对示例：以现场值为准 | 不适用 | 将校验通过的 AI 产物导入 FMQ，状态先为已校验。 | 范围：当前页面或选定协议；不自动扩大到其他协议发布：不需要 · 重启：不需要 · 重连：需要 |
生产操作提示
截图和示例用于说明操作位置与判断方法，不代表当前生产状态。涉及发布、启停、重绑、重试或删除时，应先确认目标环境、影响范围和恢复方案，并由授权人员执行。
蜂信物联（FastBee） · FMQ 操作手册
